Универсальная рация Baofeng UV-82

Дорогие друзья, желаю всем здравствовать.
Сегодня расскажу о покупке раций Baofeng UV-82. Имею в своем распоряжении две рации Retevis RT-628. Покупал их в первую очередь играть детям, но использую их на работе, в пределах прямой видимости, на открытой местности или с небольшими препятствиями на дальности до 800 метров. Был приятно удивлен, что за не большие деньги, рации получились хорошего качества(на мой взгляд).
Но поехали мы на отдых на двух машинах, использовали рации для общения между авто, тут рации показали себя несколько хуже, но многого от них и не ожидал, работу свою выполняют, слышимость правда хуже стала(ну это и логично, так как кузов автомобиля является своего рода экраном для радиоволн, плюс идут помехи от всевозможных электронных компонентов машины), А вот при поездке трех автомобилей, раций всем не хватило. Поэтому было решено купить 4 рации, что бы наверняка хватило. Спросил у товарищей, имеющих некоторый опыт использования раций, был получен совет покупать аппараты фирмы Baofeng, не дорогие и вполне отвечают моим требованиям. Так как вариант Baofeng UV-5RE был не сильно дешевле от Baofeng UV-82, то решено было брать последние, с заявленной мощностью 8 ватт.

План обзора:
— Характеристики
— Упаковка и комплектация
— Разбор рации
— Управление
— Модернизация зарядного стакана

Характеристики:

• Двухдиапазонный переносной приемник-передатчик (трансивер) с LCD дисплеем
• Поддержка сигналов DTMF
• Li-Ion батарея высокой емкости
• FM-радио приемник (65 МГц – 108 МГц)
• Поддержка 105 субтонов “DCS — Цифровой кодовый шумоподавитель” и 50 субтонов “CTCSS (Continuous Tone-Coded Squelch System)” с возможностью настройки пользователем
• Функция VOX (режим активации передачи голосом)
• Функция Alarm (тревога)
• 128 ячеек памяти
• Широкополосная / узкополосная модуляция
• Регулировка мощности передатчика
• Программируемый цвет подсветки дисплея и время ее включения
• Функция «beep» на клавиатуре
• Одновременный прием двух разных частот
• Выбираемый шаг изменения частоты: 2,5 / 5 / 6,25 / 10 / 12,5 / 25 / 50 кГц
• Функция OFFSET (сдвиг частоты для работы с репитерами)
• Функция сохранения заряда батареи (SAVE)

• Ограничение времени передачи, настраиваемое (функция TOT)
• Три режима сканирования частот
• Функция «BCLO» (Busy Channel Lockout) (запрет передачи, если на данной частоте уже идет передача)
• Встроенная функция сканирования субтонов CTCSS/DCS
• Встроенный светодиодный фонарик
• Программирование рации через специальный кабель
• Настраиваемый порог работы шумоподавителя (от 0 до 9)
• Одновременный прием на разных диапазонах
• Тон окончания передачи
• Блокировка клавиатуры

Упаковка и комплектация

Посылка пришла в пакете, внутри которого находилось еще 4 пакета, в каждом по коробке с рацией и ее аксессуарами. Пришло с российского склада, думаю из-за этого все пришло так слабо упаковано, и без повреждений.
Комплектация:
UV-82-8W рация* 1
Антенна с высоким коэффициентом усиления * 1
7,4 В 2800 мАч Батарея * 1
Зажим для ремня * 1
Зарядное устройство * 1
Блок питания * 1
Ремешок * 1
Руководство на английском языке * 1
Гарнитура PTT * 1

Батарея пришла заряженной. Емкость указана как 2800 мА/ч, но судя по информации в интернете, реально она около 1800 МА/ч, сам не проверял.






Разбор рации

Разбирается очень просто, снимаем аккумулятор, откручиваем антенну, снимаем ручку регулятора громкости, откручиваем гайки регулятора громкости и разъёма антенны, поддев снизу аккумуляторного отсека защелки, все достается. Рация внутри имеет алюминиевую раму, к которой все закреплено. Думаю, по фото понятно. Дальше разбирать не стал, боясь привести в негодность рацию.

Несколько фото

Управление

Рация имеет сверху аналоговый регулятор громкости(крутилку) совмещенную с выключателем питания, светодиодный фонарь и антенну.

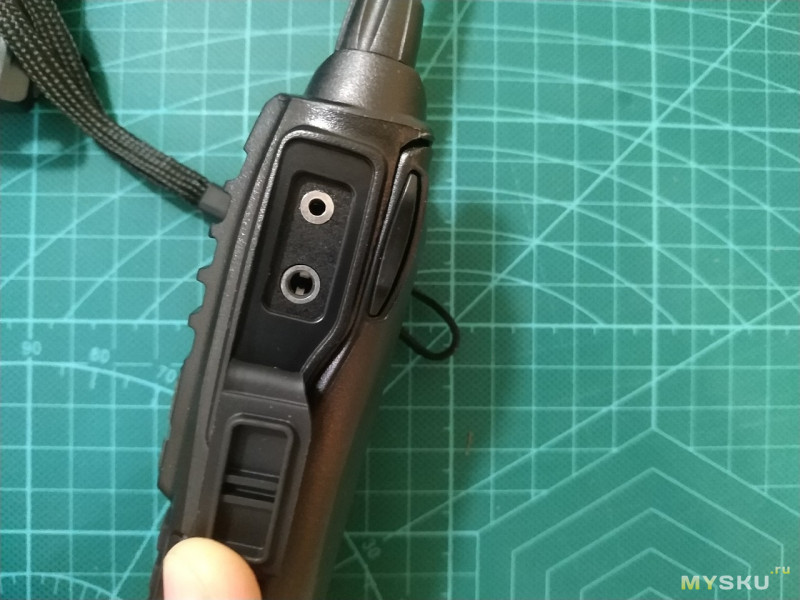

Справа под заглушкой находятся два разъёма для подключения гарнитуры (через эти разъёмы с помощью фирменного прошивочного шнура меняются настройки рации, частотная сетка).


Слева находятся две кнопки вызова (каждая отвечает за свою настроенную частоту), ниже находится кнопка включения/выключения фм радио (при коротком нажатии) или тревожный сигнал с совместно с морганием фонаря (при длительном удержании кнопки). Самая нижняя кнопка отвечает за включение/моргание/отключение фонаря (при кратковременном нажатии на кнопку), при длительном удерживании отключается шумоподавление, позволяющее прослушать частоту.


На лицевой стороне находится динамик и микрофон, а также клавиши управления, о назначении которых лучше прочитать в инструкции.

ссылка на инструкцию

Так как у меня остались только две рации (две покупал родственник для совместных поездок), то и тестировал только их.
На открытой местности удалось поговорить (иногда приходилось переспрашивать) на расстоянии 5.13 км (между рациями было несколько лесополос и небольшой холм, перекрывающий прямую видимость радиосигналу.

Второй вариант, расстояние 2 км, обе рации находятся в домах, сигнал идет, но слышимость почти никакая (один дом обшит металлическим сайдингом), при выходе на улицу можно поговорить, прямому прохождению радиосигнала мешают дома.

Третий вариант, расстояние почти 2.7 км, одна рация на улице, вторая в машине, поговорить можно, но только на частоте 452 МГц, на 132 МГц была полная тишина (при тестировании использовал только эти две частоты)


При использовании в автомобилях, расстояние 2 км. даётся легко, при расстоянии от 2.5-2.7 км. появляются шумы, тестировали при прямой видимости авто, по сельским дорогам

Для чего использовать данную рацию каждый решает сам, но я вижу основные направления использования это:
— Совместные поездки на нескольких машинах
— Рыбалка, охота, сбор грибов/ягод
— Поисково спасательные мероприятия
— Можно просто послушать тех, кто общается на данных частотах

К достоинствам отнесу большой радиус действия, передача на двух настроенных частотах, с помощью разных кнопок, и какой никакой, а фонарик есть светит правда скромненько, но это все-таки рация.

К недостаткам бы отнес, емкость батареи заявлена больше, чем фактическая (ну об этом многие писали) и своеобразное питание зарядной станции (10 вольт), если блок питания выйдет из строя/будет утерян, то такой не ходовой блок питания нужно еще поискать. Но с питанием можно вопрос решить.

Модернизация зарядного стакана

Я взял в зарядный стакан установил стабилизатор, понижающий входящее напряжение до положенных 10 вольт (немного меньше из-за того, что вместо переменного резистора впаял постоянное на 2.35 кОм, вместо нужных 2.4 кОм). После такой не сложной модернизации можно использовать входящее напряжение вплоть до 19 вольт (больше не проверял). Приложу фото переделки. Может кому-то пригодится.

Регулятор напряжения


так как регулятор не хотел помещаться внутрь корпуса, то были опаяны и припаяны на проводах конденсаторы, и заменен переменный резистор на постоянный(сначала отрегулировал напряжение переменным резистором, затем выпаял его, замерил сопротивление, и впаял подобранный по сопротивлению постоянный резистор)

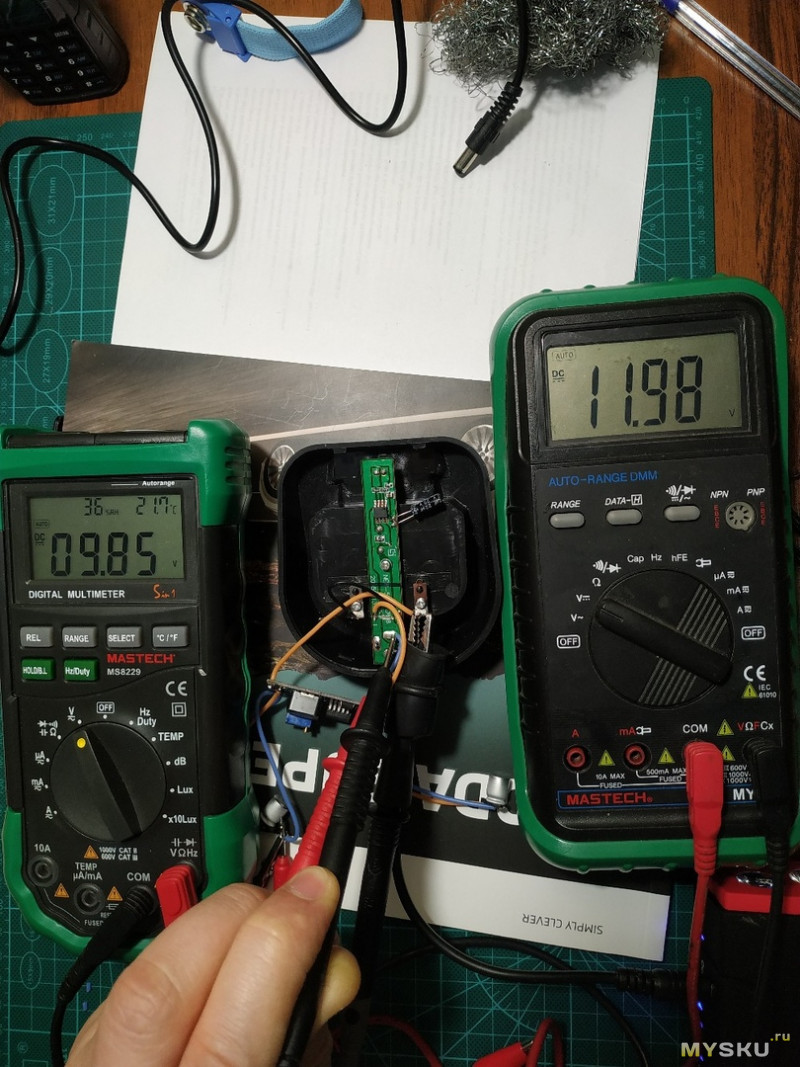

проверка
на входе почти 12 вольт, на выходе меньше 10 вольт

на входе 16.2 вольт, на выходе 9.87 вольта

на входе 19.59, на выходе 9.87 вольта.
при любом входном напряжении, зарядный стакан на рацию выдает 8.3 вольта

Рацией доволен, покупать пока другого производителя не планирую. Думаю соотношение цена/качество/функционал получились в пользу покупателя/потребителя.

скрин оплаты



В обзоре постарался высказать свое мнение, у кого то оно может отличатся.

Надеюсь, обзор будет полезен. На вопросы и, если что-то упустил, постараюсь ответить в комментариях.
Желаю всем приятных покупок.

Обзор Baofeng UV-82 VHF/UHF трансивер или радиосвязь с прямым преобразованием.

Салют дамы и господа, приветствую Котаны.
Сегодня я вам расскажу про ещё один трансивер из поднебесной, на сей раз речь пойдет о Baofeng UV-82. Отличительной особенностью от других прочих китайцев на RDA, читай с приемником прямого преобразование, её отличает только наличие сдвоенного PTT на одной качельке, под каждую строку дисплея. Да, именно так, два PTT на одной тушке. Но давайте обо всем по порядку.

Baofeng UV-82

Краткие ТТХ
UHF: 400-520 МГц
VHF: 136-174МГц
Мощность: 2 и 5 Вт в зависимости от выбора.
АКБ: ~1800мАч

Сразу для нетерпеливых, где взять такую же ? Мне предоставил на исследование магазин Gearbest, так что видимо брать у них, если хочется точно такую же. Плюс они дали промокод для моих зрителей UV82GB применив который они обещали что цена станет в районе ~31$ что на мой взгляд совсем вкусно и адекватно. Но промокод не вечен, и действует в районе месяца.

Элементная база не представляет ничего нового, всё тоже что и в Baofeng UV-5R за возможно разве что, более новой ревизией чипа.

Всё это дело в другом корпусе, с немного другой разводкой и исчезновением удобнейшей кнопки переключения между канальным и частотным режимом. Чтобы перейти из одного в другой, необходимо выключать станцию и удерживая кнопку MENU включать, тогда и происходит смена режима с канального на частотный. Удобно ли это ? Конечно же нет. Что мешало добавить кнопку, не ясно. Места хватает более чем.

Baofeng UV-82

Станция двухдиапазонная, это уже и так понятно думаю всем, умеет работать на прием в двух выбранных частотах, попеременно перескакивая с одной на другую. Сильно ли это съедает акб ? Нет 🙂

По правому борту стандартный двухпиновый разъем для гарнитуры типа Kenwood
По левому борту, качелька с двойным PTT и две кнопки, MONI она же фонарь, и F она же FM радио и сигнал тревоги.
Удобная ли двойная PTT, спросишь ты, и я отвечу так, для меня не удобная, даже если ты сидишь в креслокачалке в тени яблони, то всё равно неудобно. Но тут каждый решает сам для себя. И есть люди которым двойная PTT просто манна небесная.

Baofeng UV-82 Baofeng UV-82

Сзади акб, клипса и прочие темляки.
Клипса к слову весьма мощная и внушает доверие.

Baofeng UV-82

А сверху расположился регулятор громкости он же включает станцию, два двухцветных индикатора приема/передачи, фонарь который светит в лучшем случае на метр и дает фиолетово серый свет, а так же может моргать морзянкой SOS и разъем SMA для подключения антенны.

Baofeng UV-82

Стоит станция на импровизированных "ножках" отлитых частично на корпусе, частично на акб.
А когда-то ведь такие ножки у некоторых станций делались из резины.
Baofeng UV-82

Шасси у Baofeng UV-82 металлическое, только какой там металл я ответить затрудняюсь. Похоже на алюминий, но слишком уж легко этот металл царапается, хотя с основной задачей, отвод тепла, вроде бы справляется. Видимо какой-то очередной сорт китайской говнолиновой стали.
Так же видны два контакта, для АКБ. Иногда вместо наклейки Baofeng лепят Icom 🙂 Да и вообще что угодно, за ваши деньги.

Baofeng UV-82 Baofeng UV-82

Аккумулятор LiIon 7.4V, емкость ~1800mAh а не 2800 как заявлено
В режиме приема двух частот сразу попеременно, отработал - 31 час. Что в принципе при интенсивной работе должно хватить на рабочий день. Либо на пару дней, не сильно активного радиообмена.

Baofeng UV-82

Зарядное устройство весит ровно ничего и не дает заглянуть внутрь, без выламывания по её периметру защелок или клея.
Имеет двухцветный индикатор красный/зеленый, который в режиме простоя устраивает светомузыку.
АКБ в рации заряжает до 8.2 вольт, и не больше. Хотя по хорошему должна до 8.4, полезен ли такой недозаряд или нет, это тема для отдельного материала, но во всяком случае китайцы перестали перезаряжать акб, от чего горели либо батареи либо зу. Так что тут спокойно в этом плане.

Baofeng UV-82 Baofeng UV-82

Всё это питается ещё от одного невесомого БП, который похоже точно такой же как и на Baofeng UVB2 Plus
Baofeng UV-82

И да, в комплект добавили гарнитуру, вы знаете моё отношение к китайским комплектным гарнитурам, это тоже самое что комплектные наушники у недорогих плееров.

Baofeng UV-82

А вот и видео превью, распаковка и осмотр станции

А здесь мой стандартный тест 5.5км для УКВ потаскушек.

Ссылка на прошивку с LPD/PMR на малой мощности и приемом в обоих каналах от Метатроныча.
Прошивать CHIRP крайней версии

Кто же целевая аудитория этого трансивера, как не странно но отзываются о нем хорошо страйкболисты, хотя лично для меня не очень понятна их любовь к двойному PTT, особенно учитывая что в условиях игры, нажать не на ту сторону качельки очень легко. А так это обычный китайский трансивер, неплохо собранный на RDA чипе. Хватает ли он звезды с небес ? Нет. Адекватен ли он за свои деньги ? Более чем. Особенно если брать по промокоду, т.е. со скидкой. Если у вас до этого ничего кроме "мыльниц" PMR/LPD в руках не было, то Baofeng UV-82 будет неплохим вариантом. Особенно если вам нравиться двойной PTT на одной тушке. Кому-то это может быть не совсем удобно, например как мне. Но кто-то проливает горячее от одного упоминания о такой функции.

Более полные ТТХ
[TX] 136 - 174MHz, 400 - 520MHz
[RX] 136 - 174MHz, 400 - 520MHz, 68-108MHz (FM Broadcast)
Channel Capacity:
128 Channels
Channel Spacing
25KHz (wide band)12.5KHz (narrow band)
Sensitivity
≤0.25μV (wide band) ≤0.35μV (narrow band)
Operation Voltage
7.4V DC ±20%
Battery:
1800mAh
Frequency step:
2.5, 5, 6.25, 10, 12.5, 20, 25, 30 and 50KHz
Antenna:
Antenna Connector: SMA-Female / Antenna Impedance: 50Ω
Accessory Connector:
Kenwood 2 Pin Standard
Stability:
±2.5ppm
Output power:
5W / 1W
Audio Power Output
1000mW/10% (1 Watt)

Автор:Олег Гром (ImMetatron)
2015 год

Baofeng UV-82plus или еще одна радейка

Приветствую!

Сегодня представляю на ваш суд небольшой обзор новой-старой рации от широко известного производителя ширпотреб-раций Baofeng.

Вот, как говорится, приспичило заказать игрушку, а так как с одной рацией шибко не пообщаешься, пришлось брать две. Сразу скажу — я ни разу не радиолюбитель так что насчет профессиональных терминов, если где чего напутаю — извиняйте.

Сейчас развелось куча подвидов этой самой UV-82, некоторые называются HP, некоторые Plus, а еще есть C и, возможно, какие-то другие. Отличия, в теории, не только в повышенной мощности, но и в дополнительных фичах прошивки, как то — возможность объединять две РТТ кнопки в одну, возможность работы только в канальном режиме (без прямого ввода частоты), дополнительные тона для репитеров.

Я, когда брал рации, наивно полагал что если заявлена высокая мощность, то и все остальные функции в наличие, как указано тут. А фот НИФИГА, так что если решите взять подобную игрушку — внимательно читайте что пишет продавец, а лучше напрямую спрашивать у него.

В моем случае я только спросил дескать «там хоть 7 Ват есть» на что продаван ответил дескать «есть, есть, халасо, десево, пакупай!» Ну обо все по порядку…

Продавец контактный, отвечает быстро. Так как я брал две рации, попросил о скидке и он предложил положить в качестве таковой кабель. Правда кабель не положил — говорит «забыл», а вместо этого приложил простенькую кобуру на ремень/через плечо.
Отправил посылку где-то на 3-4й день, добралась она в принципе не скажу что мгновенно но несколько быстрее чем «в среднем».

Что бы не повторяться, вот

характеристики с сайта продавца

Main features
1) 100% Brand new and high quality
2) Dual-band handheld transceiver with display function menu on the display «LCD»
3) Commercial FM radio receiver (65MHz-108MHz)
4) Frequency Mode / Channel mode
5) DTMF encoded
6) Incorporates 105 codes «DCS» and 50 privacy codes «CTCSS» programmable,
CTCSS & DCS scanning and CTCSS & DCS direct input
7) VOX Function
8) Battery Saving
9) Wide/Narrow Band Selection
10) Time-out Timer (TOT)
11) ATUO Keypad Lock
12) Busy Channel Lock Function
13) Priory Scanning Function
14) Low Battery Warning
15) LED Flashlight
16) High/Low RF Power Switchable
17) PC programmable
18) Busy Channel Lock (BCLO)
19) Built-in key lock
20) High-capacity battery: low self-discharge, no memory effect, high cycle life,

with special design, can be used in hot and cold area

General
Frequency Range 65-108MHz(FM Receive only)
136-174MHZ and 400-520MHZ (TX/RX)
Channel No. 128
Frequency Stability ±2.5ppm
Antenna High gain DualBand antenna
Antenna Impedance 50Ω
Operating Voltage DC 7.4V
Mode of operation Simple or semi-duplex
Antenna: SMA -Female
Earpiece / mic type: K-Plug type
Dimension(W x H x D) 132* 60 *35 mm (not included antenna)
Weight 238g(including battery, antenna)
Power adapter Input: AC100-240V, 50-60Hz;
Output: DC10V/500mA;
Plug Type: US/EU

Transmitter
Output power 8W / 4W/1W (Max 8W)
Modulation Mode 16kΦF3E / 11kΦF3E
Maximum deviation 5kHz(Wide) / 2.5kHz(Narrow)
Spurious Radiation 7μW
Adjacent Ch. power ≤-65dB(Wide) / ≤-60dB(Narrow)
Pre-emphasis characteristics 6dB
Current ≤1.6A(5W)
CTCSS/DCS deviation 0.5±0.1kHz(Wide) / 0.3±0.1kHz(Narrow)
Intermediation sensitivity 8-12mv
Intermediation distortion ≤10%

Доролнительные фишки «HP» версии — это возможность «залочить» рацию на каналы, т.е. забить в память частотную сетку каналов и предоставить пользователю возможность выбора только номера канала. Соответственно исключается возможность залезть не в тот диапазон и получить по шапке. Мне это думаю пригодится если вторую (залоченную) рацию отдать жене или друзьям, что бы те не парились с выбором диапазона, частоты и прочего.
Вторая фишка — возможность заставить двойную кнопку РТТ работать как одинарную. В обычной UV-82 две кнопки, отвечающие каждая за свою частоту. Ненароком можно нажать не ту и опять же — вылезти на другую частоту. А так — залочил частоты,«объединил» РТТ кнопки и готово дело.

UPDATE: Похоже что моя UV-82Plus какая-то недоделка и просто не поддерживает эти фичи. Как ни пытался объединить две кнопки в одну — не получилось. Равно как и залочить частотный режим, оставив возможность работы только в заранее определенных «каналах».

«Залочить» рацию на каналы получилось только условно — за пределы забитых в памяти каналов выйти нельзя, но вот переключиться в частотный режим все же можно. НО там тоже можно ограничить частоты — например разрешить только какой-то узкий участок, остальные частоты будет просто невозможно ввести с клавиатуры.

Сдается мне у меня какая-то недо-плюс версия — часть функций реализвана, часть — нет.

Но конечно «важнее» всего заявленная мощность, которая у «плюса» составляет по рекламным заявлениям аж целых 8Ват, по словам продавца — 7Вт против 5ти Вт у обычной. А т.к. у меня тут завалялся «народный» частотомер GY561, то он и будет использован для выяснения истины.

Прибыли рации вот в таких коробках — совершенно без даже намека на модель внутри:


Внутри, как можно видеть на фото, находятся
— сама рация,
— батарея — была уже вставлена с небольшими пластиковыми пластинками между контактами. Пришла кстати уже заряженой.
— антенна
— зарядный стакан
— адаптер для стакана
— гарнитура на ухо
— инструкция — очень краткая, на английском, но хоть пункты меню перечисленны какой что означает. Правда меню оказалось на один пункт длиннее и два последних пункта перепутаны местами.
— ремешок на руку
— клипса не ремень — прикручивается к рации болтами

Адаптер для стакана — совершеннейший нонейм без малейших идентификационных признаков, но вроде работает:


Батарея пришла заряженой. Емкость оной указана как 2800 мА/ч но судя по информации в интернете, реально она около 1800 МА/ч, сам не проверял.

Стандартная «фича» раций подобного класса и цены — два диапазона — «верхний» и «нижний» на индикаторе. Интересная фишка «UV-82» две кнопки РТТ что позволяет очень быстро между этими диапазонами переключаться — жмешь верхнюю — вещаешь на той частоте, что указана верхней строкой, жмешь нижнюю — соответственно вещаешь на нижней.

Вообще же кроме этого, по логике и начинке она очень смахивает на 5R

На левой стороне, кроме самих кнопок РТТ есть еще кнопка включения ФМ-Радио и фонарик,
на правой — разъем, прикрытый заглушкой, служащий для подключения переферии — выносной гарнитуры, тангетты, микрофона и и т.д. Разъем — на вид типичный Баофенг, он же Кенвуд.

Фонарик, к слову, вполне вменяемый в целях подсветить что то по мелочи — в палатке там или по дороге в кусты, что бы не вляпаться 🙂 Разумеется производительности в сотни люмен ждать от него было бы глупо. Сделан кстати небрежно — за стеклом есть небольшое количество пыли.

Сверху — регулятор громкости/он же выключатель, антенное гнездо (типа SMA-male) и линза фонарика. К сожалению нет крутилки шумодава, оный управляется программно через меню, что не всегда удобно. Так же присутствуют два светодиода — один (зеленый) загорается при приеме, второй (красный) — соответственно при передаче.

На передней панели — индикатор, динамик, спрятано отверстие микрофона и цифровая клавиатура с несколькими дополнительными кнопками. Кнопка «0» находится там, где обычно и ожидают ее найти, а не сбоку, как у многих баофенгов (да и других)
Клавиатура в темноте подсвечивается, видно все просто шикарно. Символы нанесены четко, аккуратно, все клавиши нажимаются четко, РТТ срабатывает без нареканий.

Дисплей — матричный двухстроковый, с кучей служебных символов. Есть подсветка, причем она может быть трех цветов — удобно назначить один цвет на ожидание, второй — на прием, третий — на передачу.

Фотографии общего вида

Аккумулятор крепится к «спинке» рации на защелке. Фиксируется надежно, не болтается.
Вообще рация в руке сидит удобно, вес тоже приемлемый.

Из недостатков — на «попе» рация хоть и стоит, но неустойчиво, шатается на гладкой поверхности. Думаю отчасти виноват способ крпеления батареи т.к. она как -бы «вдвигается» в спинку и при таком подходе даже пол миллиметра туда-сюда будут критичны.

Ладно, довольно слов, перейдем к тестам.
Для начала — замер мощности, отдаваемой в антенну.
Для этого используем вот такой прибор — частотомер GY561

позволяет мерять частоту и мощность.

Т.к. мощность зависит от выбранной частоты, да и уровней мощности в рации три (а не две, как в обычной 82й), то позвольте не выкладывать кучу фото, а ограничится вот такой табличкой:

Перед проведением теста напряжение на контактах батареи составляло 7.5 Вольт (кстати рация имеет встроенный вольтметр, который точно совпал с показанием обычного UNI-T)

Выводы — рация почти честно отдает заявленных 7 Ват но… но только на некоторых частотах.
Странное падение в мощности на частоте 466 МГц и минимальное отличие между уровнями мощности High и Med во второй части таблицы.

Переплачивать $8-$10 за этот лишний «ват» — решать вам. Странно но у обзоре метатроныча у него обыкновенная (не плюс) версия выдала даже лучший результат. С другой стороны — на ютубе есть видео где обычныя, неПЛЮС версия выдавала результат в 2-3 Ватта.

А может мой частотомер врет — по паспорту у него погрешность 10% но кто его там калибрует? Уж точно не я, ибо нечем.

Не получилось померить мощность для диапазонов выше 500 Мгц. Мой измеритель (по паспорту) может мерять мощность только до 500Мгц, а продавец (измерителя) об этом не указал.

Кстати о программировании — лучше всего делать это с компьютера. CHIRP — ваш друг. Без него тоже можно, но очень уж гиморно.

Наверное на этом все. Дальность на местности не считаю важным параметром, т.к. зависит от самой местности и то что получилось у меня совсем не факт что получится у вас ( и наоборот).

Если есть вопросы — пишите.

===============================================================================
Поправил опечатки, а заодно решил ответить на некоторые высказывания в комментариях ниже.

Итак, почему 82, а не «классика» 5R?
Да, 82я дороже, но дороже ненамного. Плюс если не брать Plus версию, а ограничится обычной, то и она и будет стоить около 30 уев. Но, 82я меня лично привлекла во-первых дизайном — уж извините, но 5R IMHO выглядит как игрушка, тогда как 82я имеет вполне себе «классический» вид.
Плюс к тому более лучшая антенна (говорят в новых 5R тоже теперь нормальные антенны идут), лучше звук в динамике плюс те же две РТТ кнопки. Кроме того читал несколько обзоров в интернете — говорят что 82я пусть и немного, но лучше в плане приема (может обусловленно как раз антенной). Ну и увеличенная мощность — то же плюс.

А недостатки, как-то переключение режимов через выкл/вкл меня ну совершенно не напрягает. В самом деле — неужто вы постоянно переключаетесь туда-сюда, по сто раз на день? Кажется более реальной ситуация, когда установил режим какой надо, и работаешь.
Расширенный набор доступных аксессуаров — ну для 82й тоже хватает да и не нужны мне все эти фишки особенно.

Идея о что что надо дескать заплатить больше, да взять квашенг с супергетеродином и т.д. — ну взял бы я квашенг — всегда найдется кто-то кто скажет что «надо было доплатить и взять яесу», а потом кенвуд, а потом моторолла ну и так далее.
Конечно от мотороллы и я б не отказался, но тут надо знать, где остановиться.

В добавок в моей стране разрешенный диапазон для такого рода связи — 476-477 МГц что автоматически делает процентов 80% всех раций на али неподходящими.

А самое главное — предполагаемые сценарии использования данных раций, включают
первый — поездка за город на нескольких а/машинах, т.е. связь в составе колонны при движении по трассе в пределах нескольких сот метров, которая хорошо если состоится раз-два в год — данные рации отработают на ура, разве нет?

а второй — наступление локального БП (в черте города около 50 потухших вулканов) надеюсь и не случится никогда.
В остальное же время им судба просто пылиться в шкафу.
Вопрос на засыпку — зачем тратить сотни или тысячи долларов при таком раскладе?

Не указал дальность — я по прежнему считаю что указывание дальности — от лукавого. Все зависит от местности. Я указал другое — реальную мощность, вот от этого и предлагаю и исходить.
Сам же я связывался на расстоянии в 1.4 км на Low (частота 477МГц), дальше просто не отходил.
Да и местность тут у нас холмистая, так что условия связи могут быть как более, так и менее «подходящими», соответственно это опять любопытствующим ничего не даст. В бомбоубежище наверное и моторола на пару сот метров работать будет — это ж не значит что она плохая?

ну как то так.

Обзор и технические характеристики Baofeng UV-82

Приветствую всех. Сегодня будет обзор радиостанции Baofeng UV-82. Я расскажу о технических характеристиках рации, особенностях эксплуатации, приведу инструкцию по эксплуатации на русском языке.

По большому счёту можно сказать, что эта радиостанция, аналог baofeng uv-5r. Слегка вытянули корпус вверх, сделали его чуть-чуть тоньше, а также изменили расположение некоторых кнопок. Ну, давайте по порядку.

Радиостанция поставляется в такой невзрачной коробке, вероятно для того чтобы удешевить продукт. При пересылке углы упаковки были слегка помяты, но содержимое не пострадало. Внутри коробки находится стандартный набор. В него входит мануал на английском языке по настройки и эксплуатации, сама рация baofeng, антенна, так называемый крысиный хвостик. Также внутри располагается зарядный стакан и адаптер для зарядки с выходным напряжением 10 вольт. Причём вилка адаптера сделана уже под российский стандарт. Также в комплекте идёт гарнитура на одно ухо. Она имеет две клавиши для переключения каналов в обоих диапазонах. Также поставляется темлячок:

Baofeng UV-82 характеристики

Так как радиостанция Baofeng UV-82 построена на платформеUV-5r, то и характеристики у неё будут похожие. Но есть некоторые отличия. Главное это более глубокая модуляция, звук стал более насыщенный, благодаря этому разборчивость речи стала лучше, особенно в условиях сильных помех. По некоторым данным, также было незначительно увеличена мощность передающего тракта, и улучшено согласование с антенной. Также стоит обратить внимание, что антенна изменила свой внешний вид:

Антенна выполнена очень качественно, достаточно гибкая. Разъём представлен в виде мамы. По кругу разъема написаны частотные характеристики антенны: 136-174, и второй диапазон 400-520 мегагерц. На самой рации, разъем папа, с мощной латунной гайкой. Также сверху имеется два светодиода, один сигнализирует о наличии включённого приемного тракта, другой загорается при переходе на передачу. С правой стороны расположен регулятор. При помощи которого можно включить радиостанцию, а также выставить нужную громкость. Между регулятором и разъем антенны, расположен мощный фонарик. В этой модели он оснащён отражателем, благодаря которому свет стал гораздо ярче:

Сбоку на корпусе расположены четыре кнопки: сверху кнопка A и кнопка B, отвечают за режим передачи на верхнем диапазоне или на нижнем. В отличие от радиостанции UR5, здесь baofeng поставил две клавиши, благодаря этому можно оперативно производить переключение между разными частотами или каналами. Чуть ниже, расположены две кнопки, кнопка F и кнопка M. Кнопка F отвечает за включение радио. При длительном нажатии на эту кнопку включается аварийная сирена и начинает моргать фонарик. При помощи кнопки М можно включить фонарик, при длительном удержании этой кнопки, отключается шумоподавитель, и можно прослушать слабый сигнал на пороге шумоподавления:

С противоположной стороны расположена резиновая заглушка, которая крепится блестящим болтом. Под заглушкой расположены два разъема, которые используется для подключения выносной гарнитуры. А также он может быть применён для подключения кабеля, чтобы прошить радиостанцию. Сама резиновая заглушка очень хорошо входит в корпус без всяких усилий, при этом держится достаточно надежно и не вываливается:

Сзади станции расположена пластмассовая прищепка, которая находится на подвижной оси и при помощи пружины и металлической пластины крепится к алюминиевому шасси радиостанции:

Хотел бы обратить Ваше внимание на аккумулятор радиостанции Baofeng UV-82. Как и в других станциях подобного класса крепится он при помощи направляющих салазок и фиксируется двумя кнопками, которые расположены сбоку. При нажатии этих кнопок аккумулятор сам не вываливается, чтобы его снять нужно, нажать эти кнопки, чуть-чуть потянуть его сильнее. Благодаря этому аккумулятор не сможет самопроизвольно отстегнуться от станции. Как я говорил уже выше, шасси рации выполнено из алюминиевого сплава, благодаря этому эффективно отводится тепло от передающего тракта. Контакты питания загерметизированы резиновыми уплотнениями:

Не смотря на то, что на аккумуляторе написана ёмкость 2800 миллиампер часов, это мягко говоря, враньё. Нас китайские друзья сильно обманывают. Взяв в руки аккумулятор, вы сразу почувствуете насколько он легкий, и сразу в голову закрадываются сомнения о достоверной ёмкости. Поэтому я решил проверить ёмкость аккумулятора при помощи USB тестера. Более подробно можно посмотреть в видео о радиостанции Baofeng UV-82 в конце статьи:

Как видите, в полностью разряженный аккумулятор залилось всего чуть больше 1300 миллиампер часов. Это практически в 2 раза меньше заявленного. Причём аккумулятор до этого был около 5 раз заряжен и разряжен, то есть, как бы раскачан на всю ёмкость.

Перейдём к лицевой панели. Сверху расположен мощный динамик, под ним находится двухстрочный информативный дисплей. Чуть ниже блок клавиатуры и горячих клавиш. При помощи кнопки MENU мы производим все необходимые настройки радиостанции. Как это сделать, можно узнать, скачав инструкцию по эксплуатации к радиостанции Baofeng uv-82, в конце поста. При помощи кнопки EXIT/AB можно производить переключение между верхним и нижним каналами либо верхних и нижних частот в частотном диапазоне. Кратковременно нажимая на кнопку решётки, мы можем переключать мощность передатчика с 5 Ватт на 1 Ватт и, наоборот, при этом на дисплее будет загораться буковка L. Кстати увидеть это можно при помощи самодельного индикатора ВЧ поля. Чтобы перейти из частотного режима в канальный режим и наоборот нужно выключить рацию, затем нажать кнопку MENU и c зажатой кнопкой включить рацию. Из частотного режима она перейдет в канальный. Чтобы перейти обратно в частотный, нужно снова выключить девайс, нажать кнопку MENU и включить рацию:

Так как каждая кнопка может выполнять разные функции, то расписывать в этой статье я их все не буду, кому это будет интересно, могут познакомиться, скачав инструкцию к радиостанции. А ваше внимание хочу обратить на одну интересную функцию. Дело в том, что заряд батареи на дисплее отображается в виде батарейки с тремя делениями (как на сотовом телефоне), это не очень информативно. Чтобы узнать конкретный заряд батареи, и предположить дальнейшее время работы рации, нужно нажать кнопку «0» и удерживая её 2-3 секунды дождаться появление текущего напряжения на дисплее. Полностью заряженная рация имеет напряжение около 8 Вольт, а разряженная, в районе 6 вольт:

Для полного комплекта радиостанции, также был приобретён комплект антенн, кабель для прошивания, автомобильная зарядка. Подробности смотрите в видео:

Baofeng UV-82. Инструкция на русском

Чтобы разобраться во всех перипетиях настройки радиостанции Baofeng uv-82, нужно воспользоваться инструкцией на русском языке. Также в ней приведены несколько приёмов правильной настройки на нужную частоту, с нужными параметрами. Надеюсь, эта инструкция поможет новичкам разобраться с тонкостями настройки рации:

Baofeng UV-82, инструкция на русском
скачать 288 КБ word_rt.doc

Baofeng UV-82 видео

Словами невозможно описать все нюансы использования радиостанции. Поэтому предлагаю посмотреть видео обзор этой станции. Как говорится, лучше один раз увидеть, чем сто раз услышать:

В заключении хотел бы выделить некоторые особенности радиостанции. Прежде всего, это приёмный тракт. Приемник построен по схеме прямого преобразования. В связи с этим селективность канала не очень высокая. В условиях открытой местности это практически никак не будет сказываться. А вот если пользоваться радиостанцией в условиях города, с многоэтажками и большим количеством предприятий, то приемник рации показывает себя с худшей стороны. Всё-таки это не супергетеродин. Даже находясь в квартире, достаточно просто включить телевизор или обычное радио, и произвести сканирование рации. То практически оба диапазона будут забиты помехами от бытовых приборов. Также следует отметить тот факт что, в двух диапазонных радиостанциях необходимо использовать два независимых радиоприемных тракта. Если он будет один, как в рассматриваемой рации, то будет сильное запаздывание приёмника при прослушивания абонентов на разных диапазонах.

Подводя итоги, можно сказать, что в основном радиостанция Baofeng UV-82 мне очень понравилась. Она отлично лежит в руке, великолепная громкость, глубокая модуляция, разборчивость речи просто отличная. В условиях прямой видимости показывает неплохие результаты, даже на маленькую антенну. К сожалению, при использовании антенны NAGOYA NA-771 существенного прироста дальности не наблюдается. Это связано с плохим КСВ антенны около «3», что неприемлемо. Адрес магазина, где приобретались рации Baofeng UV-82, можно найти в ссылке под видео в описании. На этом буду прощаться. Всем до свидания.

UV-82C - BaoFeng

Описание продукта


UV-82C Перед первым использованием требуется кабель для программирования и программное обеспечение (доступно на uv82c.baofengtech.com). Убедитесь, что вы знаете свои частоты, так как они запрограммированы пользователем

UV-82C (коммерческий) поставляется с этикеткой, одобренной Part 90. Чтобы соответствовать требованиям Part 90, UV-82C поставляется с заблокированным VFO и узкополосным.

По сравнению с предыдущими радиостанциями BaoFeng, радиостанции UV-82C поставляются с гораздо более громким динамиком (1 Вт), более прочным корпусом с большими кнопками, а также новым набором микросхем и печатной платой, которые превосходят по дальности, точности и мощности предыдущие BaoFeng. чипсеты.Это не просто римейк, а новое радио с нуля.

Он превосходит набор микросхем UV-5R (в серии UV-5R) и набор микросхем 2-го поколения UV-5R (в GT-3 и BF-F8 +)

Характеристики:

Переключение 25 / 12,5 кГц (широкий / узкий диапазон)

FM-радио

Светодиодный фонарик

Выбор мощности передачи (1 Вт / 5 Вт)

50 кодов CTCSS / 104 DTCS

Тональный поиск

Двойной режим ожидания / Двойное прослушивание

Таймер тайм-аута передатчика (TOT)

Блокировка занятого канала

Спецификация:

Диапазон частот: 65-108 МГц (только прием FM), 136-174 МГц и 400-520 МГц (TX / RX)

Программируемых каналов: 128

Антенна: двухдиапазонная с высоким коэффициентом усиления

Рабочее напряжение: 7.4В

Режимы: простой или полудуплексный

Антенна: SMA-Female

Адаптер питания: Вход: 110 В переменного тока, 50-60 Гц; Выход: DC10V / 500mA; Тип штекера: US

Максимальное отклонение: 5 кГц (широкий) / 2,5 кГц (узкий)

Отклонение CTCSS / DCS: 0,5 ± 0,1 кГц (широкий) / 0,3 ± 0,1 кГц (узкий)

Включает:

УФ-82С

7,4 В 1800 мАч Аккумулятор

Наушник

Антенна

Зарядное устройство и адаптер

Зажим для ремня

Ремешок на руку

Руководство пользователя

Помощь в Миклоре.com

Подробнее

.

Baofeng UV 82 8W рация cb-радио портативная двухсторонняя радиостанция FM-радиоприемопередатчик большой дальности двухдиапазонный baofeng UV82 портативный | baofeng uv | baofengbaofeng uv-5r

Основные характеристики:

• Диапазон частот: 136–174 и 400–520 МГц

• Двухдиапазонный, двойной дисплей, двухчастотный, двойной режим ожидания

• Двухдиапазонный, двойной дисплей

• Независимая работа диапазона A / B

• Хранение 128 групп каналов

• Режим работы контекстного меню

• Сканирование каналов VFO и памяти

• Аварийная сигнализация

• Трехцветный фоновый свет по выбору

• Выбор 0 ~ 9 VOX

• PTT и ANI ID

• Хранение FM-радио и 25 станций

• 1750 Гц Brust

• Таймер тайм-аута тонального сигнала

• Монитор каналов

• Экономия заряда батареи

• Блокировка клавиатуры

• Шаг канала: 2.5/5 / 6,25 / 10 / 12,5 / 25 кГц

• Предупреждение о низком заряде батареи

• ROGER SET

• Экстренное оповещение

• 25 кГц / 12,5 кГц, переключаемый

• FM-радио (65,0–108,0 МГц)

• Большой ЖК-дисплей

• Фонарь светодиодный

• Переключение высокой / низкой мощности РЧ

• Компандирование голоса

• Кодер 50 CTCSS / 104DCS и поиск тона

• двойной резервный

• Программируемый на ПК

• Широкий / узкий диапазон (25 кГц / 12.5 кГц)

• Таймер тайм-аута передатчика (TOT)

• Выбор высокой / низкой мощности передачи

• Блокировка занятого канала (BCLO)

Основные технические характеристики:

Общие

Диапазон частот

65-108 МГц (только прием FM)

136-174 МГц и 400-520 МГц (TX / RX)

Канал No.

128

Стабильность частоты

± 2,5 частей на миллион

Антенна

Двухдиапазонная антенна с высоким коэффициентом усиления

Импеданс антенны

50 Ом

Рабочее напряжение

ДЦ 7.4В

Режим работы

Простой или полудуплексный

Антенна:

SMA-Женский

Тип динамика / микрофона:

Kenwood Тип штекера

Размеры (Ш x В x Г)

132 x 60 x 35 мм (без антенны)

Масса

238 г (включая батарею, антенну)

Адаптер питания

Вход: AC100-240V, 50-60 Гц;

Выход: DC10V / 500mA;

Тип штекера: зарядное устройство с вилкой для ЕС / США и адаптеры для Австралии / Великобритании - все в наличии

Преобразователь

Выходная мощность

5 Вт / 1 Вт (макс. 5 Вт)

Режим модуляции

16kΦF3E / 11kΦF3E

Максимальное отклонение

5 кГц (широкий) / 2.5 кГц (узкий)

Паразитное излучение

7 мкВт

Смежный канал. мощность

≤-65 дБ (широкий) / ≤-60 дБ (узкий)

Характеристики предыскажения

6 дБ

Текущий

≤1.6A (5 Вт)

Отклонение CTCSS / DCS

0,5 ± 0,1 кГц (широкий) / 0,3 ± 0,1 кГц (узкий)

Чувствительность к посредничеству

8-12мв

Искажение посредничества

≤10%

Полный комплект в том числе:

1x двухдиапазонный FM-трансивер BAOFENG UV-82 (батарея в комплект не входит)

1x 7.4V / 2800mAh BL-8 Аккумулятор

1x антенна (136–174 МГц и 400–520 МГц)

1x адаптер питания (вилка для ЕС / США / Великобритании / Австралии)

1x Зажим для ремня

1x наручный ремешок

1x Зарядное устройство

Руководство пользователя

Основные характеристики:

• Диапазон частот: 136–174 и 400–520 МГц

• Двухдиапазонный, двойной дисплей, двухчастотный, двойной режим ожидания

• Двухдиапазонный, двойной дисплей

• Независимая работа диапазона A / B

• Хранение 128 групп каналов

• Режим работы контекстного меню

• Сканирование каналов VFO и памяти

• Аварийная сигнализация

• Трехцветный фоновый свет по выбору

• Выбор 0 ~ 9 VOX

• PTT и ANI ID

• Хранение FM-радио и 25 станций

• 1750 Гц Brust

• Таймер тайм-аута тонального сигнала

• Монитор каналов

• Экономия заряда батареи

• Блокировка клавиатуры

• Шаг канала: 2.5/5 / 6,25 / 10 / 12,5 / 25 кГц

• Предупреждение о низком заряде батареи

• ROGER SET

• Экстренное оповещение

• 25 кГц / 12,5 кГц, переключаемый

• FM-радио (65,0–108,0 МГц)

• Большой ЖК-дисплей

• Фонарь светодиодный

• Переключение высокой / низкой мощности РЧ

• Компандирование голоса

• Кодер 50 CTCSS / 104DCS и поиск тона

• двойной резервный

• Программируемый на ПК

• Широкий / узкий диапазон (25 кГц / 12.5 кГц)

• Таймер тайм-аута передатчика (TOT)

• Выбор высокой / низкой мощности передачи

• Блокировка занятого канала (BCLO)

Основные технические характеристики:

Общие

Диапазон частот

65-108 МГц (только прием FM)

136-174 МГц и 400-520 МГц (TX / RX)

Канал No.

128

Стабильность частоты

± 2,5 частей на миллион

Антенна

Двухдиапазонная антенна с высоким коэффициентом усиления

Импеданс антенны

50 Ом

Рабочее напряжение

ДЦ 7.4В

Режим работы

Простой или полудуплексный

Антенна:

SMA-Женский

Тип динамика / микрофона:

Kenwood Тип штекера

Размеры (Ш x В x Г)

132 x 60 x 35 мм (без антенны)

Масса

238 г (включая батарею, антенну)

Адаптер питания

Вход: AC100-240V, 50-60 Гц;

Выход: DC10V / 500mA;

Тип штекера: зарядное устройство с вилкой для ЕС / США и адаптеры для Австралии / Великобритании - все в наличии

Преобразователь

Выходная мощность

5 Вт / 1 Вт (макс. 5 Вт)

Режим модуляции

16kΦF3E / 11kΦF3E

Максимальное отклонение

5 кГц (широкий) / 2.5 кГц (узкий)

Паразитное излучение

7 мкВт

Смежный канал. мощность

≤-65 дБ (широкий) / ≤-60 дБ (узкий)

Характеристики предыскажения

6 дБ

Текущий

≤1.6A (5 Вт)

Отклонение CTCSS / DCS

0,5 ± 0,1 кГц (широкий) / 0,3 ± 0,1 кГц (узкий)

Чувствительность к посредничеству

8-12мв

Искажение посредничества

≤10%

Полный комплект в том числе:

1x двухдиапазонный FM-трансивер BAOFENG UV-82

1x 7.4V / 2800mAh BL-8 Аккумулятор

1x антенна (136–174 МГц и 400–520 МГц)

1x адаптер питания (вилка для ЕС / США / Великобритании / Австралии)

1x Зажим для ремня

1x наручный ремешок

1x Зарядное устройство

Руководство пользователя

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
