Кровоостанавливающий Альфа-жгут, турникет CAT и SOFT, недостатки

Атравматичный кровоостанавливающий Альфа-жгут (жгут Бубнова), представляет собой ленту из эластомерного материала с большим содержанием каучуков, шириной 27-30 мм и длиной 70 см. Принцип применения Альфа-жгута основан на свойстве эластомерных материалов создавать давление при растяжении.

Атравматичный кровоостанавливающий Альфа-жгут и кровоостанавливающий жгут-турникет CAT и SOFT, особенности применения, преимущества и недостатки.

Альфа-жгут быстро и легко накладывается и так же легко снимается. Норматив для личного состава специальных служб и медицинских работников оставляет 10 секунд. Альфа-жгут имеет следующие преимущества (согласно инструкции):

— Его можно накладывать на голую кожу.
— Можно применять при морозах до -50 градусов.
— Благодаря своей ребристой поверхности, он не повреждает подлежащие кожные покровы, сосуды и нервы.
— Борозды жгута позволяют сохранить кровообращение по подкожным сосудам, что полностью исключает риск ампутации конечности.
— Резинка на конце делает крепление заметно более удобным, чем у жгута Эсмарха.
— Даже при разрыве петли-застежки достаточно завязать на ней новый узелок, не распуская Альфа-жгут с поврежденной конечности.
— Легко моется от грязи и крови.

Вертикальные борозды Альфа-жгута позволяют:

— Не повреждать артерии и нервные пучки.
— Избегать ущемления, что позволяет наложить Альфа-жгут непосредственно на голую кожу.

Считается, что порвать Альфа-жгут невозможно, а в силу особенностей конструкции при его накладывании не обязательно соблюдать принцип «черепицы», что позволяет осуществлять его применение намного быстрее. Минусы в том, что движимые жаждой наживы, изготовители часто выпускают его более коротким, чем положено по инструкции, и иногда его длины не хватает для надежного гемостаза.

Кроме того, иногда он выполняется из некачественных материалов и легко рвется. Также, Альфа-жгут является относительным дефицитом и приобретать его часто приходится за свой счет. Еще более существенным минусом является то, что его длины недостаточно для надежного гемостаза при ранениях нижней конечности (когда количество витков должно быть не менее двух), а также тем, что предназначенная для его фиксации резиновая петля часто рвется.

В этом случае он становится к дальнейшему применению непригодным. Так как во-первых его длины недостаточно для того, чтобы зафиксировать его путем завязывания. Во-вторых, ввиду того, что он является значительно более широким чем жгут Эсмарха, завязать его узлом — весьма проблематично.

Кровоостанавливающий жгут-турникет CAT (Combat Application Tourniquet) и SOFT (SOF Tactical Tourniquet).

Кровоостанавливающий жгут-турникет CAT (Combat Application Tourniquet) и SOFT (SOF Tactical Tourniquet) представляет собой ленту (шириной несколько сантиметров, как и обычный жгут) из плотного, как правило, синтетического материала с палочкой в середине. Она фиксируется после наложения жгута и закручивания. Такая конструкция позволяет наложить жгут-турникет самому себе. Также в большинстве случаев конструкция содержит медицинский маячок для указания времени наложения.

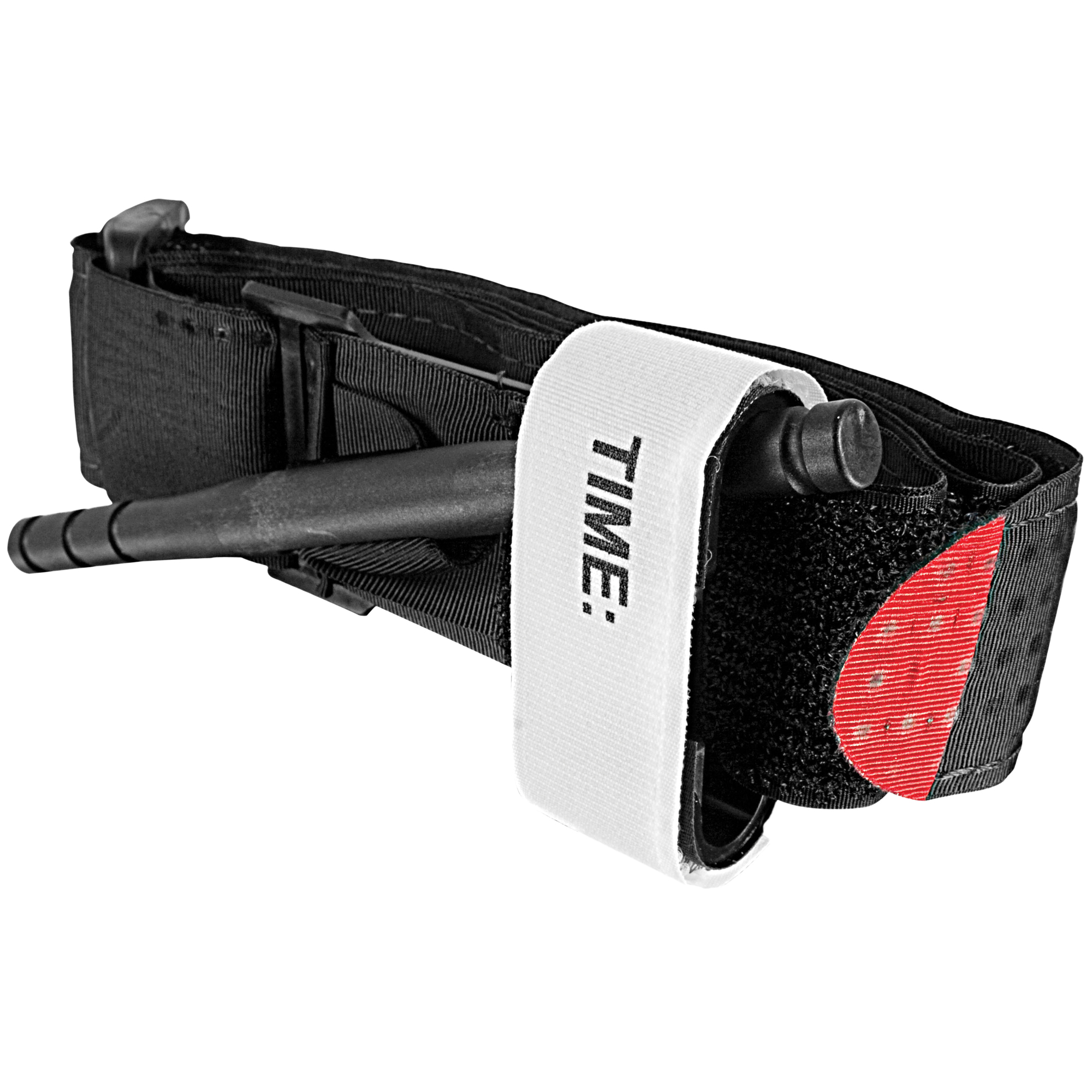

Внешний вид кровоостанавливающего жгута-турникета CAT (Combat Application Tourniquet).

Кровоостанавливающий жгут-турникет CAT (Combat Application Tourniquet) и SOFT (SOF Tactical Tourniquet) имеет заметно более сложную структуру чем обычные жгуты, и несколько модификаций. В том числе отдельные, для верхней и нижней конечностей. Он имеет застежку типа «липучка», а внутри него протянута тесьма для утягивания. Она выведена наружу и прикреплена к пластиковой палочке-закрутке. Накладывается он в тех же местах, что и обычный жгут.

Внешний вид кровоостанавливающего жгута-турникета SOFT (SOF Tactical Tourniquet).

Достоинства жгута-турникета CAT и SOFT:

— В дальнейшем, после наложения бинтовой повязки и других мероприятий по остановке кровотечения, его можно плавно расслабить за счет поворота палочки-закрутки, на один оборот и так далее, зафиксировав в таком положении. При необходимости, легко усилить компрессию, повернув палочку назад.

— Главное его достоинство, что данным жгутом гораздо удобнее осуществлять самопомощь, особенно одной рукой. Также существенно удобнее, чем жгутом Эсмарха, осуществлять им самопомощь в условиях стесненного пространства. Например, внутри боевой машины.

К сожалению, у данного жгута-турникета имеется существенное количество минусов:

— Высокая стоимость.
— Склонность застежки-липучки легко засоряться всяким мусором и утрачивать функциональность.
— Узкая функциональность. Предназначенным для верхней конечности очень тяжело остановить кровотечение из нижней. Аналогично, как и предназначенным для нижней — остановить кровотечение из верхней.

Все вышеизложенное определяет оптимальную нишу турникетного жгута в боевых условиях. Это индивидуальное средство самопомощи, остановки кровотечения на этапе первой доврачебной помощи, при ранениях в верхнюю конечность, либо в тесноте боевых машин.

По материалам книг «Тактическая медицина современной иррегулярной войны».
Евич Ю. Ю.

Статьи схожей тематики:

  • Вариант комплектации медицинской укладки врача ДРГ, состав, медикаменты, лекарства, перевязочный материал.
  • Комплектация медицинской укладки медика блокпоста, состав, медикаменты, лекарства, перевязочный материал.
  • Вариант комплектации и состава медицинской укладки взводного медика, медикаменты, лекарства, перевязочный материал, переноска медицинской укладки взводного медика.
  • Вариант комплектации и состава индивидуальной аптечки военнослужащего, основные требование к размещению индивидуальной аптечки.
  • Использование подручных средств вместо медицинских носилок, жгутов и шин, использование медицинской косынки для защиты от отравляющих веществ.
  • Понятие о зоне тактической медицины, действия в красной, желтой и зеленой зонах, эвакуация раненого на плащ-палатке, с помощью стропы и на транспорте.

Жгут турникет SurvCat исполнение-03 (оливковый)



    Кровопотеря — одна из самых главных причин гибели солдат на поле боя. Любому военнослужащему во время боевых действий необходимо иметь как минимум один индивидуальный кровоостанавливающий жгут, а как максимум по одному на каждую конечность.

    «SurvCat» является многоразовым жгутом-турникетом. Конструкция позволяет применять турникет самостоятельно.

    Способ применения:
1. Сформируйте петлю для одевания на конечность: возьмите ремень за красный кончик и проденьте его в петлю пряжки липучкой вниз. При наложении жгута может происходить травмирование мягких тканей,. Накладывайте его поверх одежды, ватно-марлевой салфетки, повязки и пр.
2. Просуньте поврежденную конечность в петлю. Наложение должно быть проксимальнее участка кровотечения (выше ранения и ближе к телу, а не к концу конечности).
3. Поправьте турникет, чтобы палочка-вороток находилась поверх внутренней части руки поверх кровеносных сосудов. Выбрав слабину, потяните за ремень, утягивая еще сильнее. Закрепите липучку Велкро на сколько возможно.

4. Начните закручивать палочку-вороток до тех пор, пока кровотечение не остановится. Проверьте пульс. Под правильно наложенный и хорошо затянутый жгут не должен пролезать даже мезинец — настолько плотно ремень охватывает конечность, перекрывая ток крови.
5. Проденьте свободный конец палочки в С-образный фиксатор и закрепите её липучкой.
6. Запишите время наложения на липучке.
7. Оберните свободный конец ремня поверх палочки закрепите липучкой.
8. Мониторьте состояние пациента и эвакуируйте его ко врачу.


1. Прост в применении.
2. Полная длинна ремня: 80см.
3. Полная длинна турникета 95см.
4. Ширина ремня 4см.

5. Используется сотрудниками спецподразделений и ЧВК.

6. Надеемся, что он НИКОГДА вам не пригодится.

Нейлон, пластик.

Кровоостанавливающий турникет CAT Tourniquet Кровоостанавливающий турникет CAT Tourniquet

Турникет кровоостанавливающий C-A-T — Combat Application Tourniquet — высокоэффективный жгут нового поколения, способный останавливать обильные кровотечения верхних и нижних конечностей в считанные секунды.

— При наложении останавливает кровотечение, опасное для жизни.

— Продуманная эргономика позволяет управлятся с турникетом одной рукой

— Всепогодность использования

— Малый вес и компактные размеры

— Размеры 17х6х4 см (в сложенном виде)

— Длинна 95 см

— Вес 77 гр.

— Призер награды «10 значительных изобретений» Вооруженных сил США.

— Принят на вооружение Вооруженными силами США (NSN: 6515-01-521-7976)

Правила наложения жгута:

Общие правила наложения жгута следующие. Для временной остановки кровотечения применяют резиновый или матерчатый жгут с закруткой. Жгут накладывают так, чтобы прекратился артериальный кровоток и не травмировались подлежащие ткани, в первую очередь нервные стволы. Если жгут находится на конечности более 2 ч, могут развиться необратимые нарушения в тканях дистальнее наложения жгута.

После снятия жгута, находившегося на конечности длительное время, может возникнуть «турникетный шок», иногда приводящий к смертельному исходу. Это тяжелое осложнение обусловлено поступлением в кровь множества токсинов, которые образовались в тканях ниже жгута.

Жгут надо накладывать выше места артериального кровотечения, ближе к ране. Правильность наложения жгута определяют по остановке кровотечения. Если жгут наложен слабо , кровотечение продолжается, а кожные покровы приобретают цианотичную окраску. Очень тугое наложение жгута влечет за собой повреждение нервных стволов. Нельзя накладывать жгут в средней трети плеча — это может привести к повреждению нерва, а также на нижней трети бедра, там где для пережатия артерии необходимо значительное сдавление тканей.

Цена: 22$

Товар заканчивается!.

SICH жгут кровоостанавливающий тип Турникет

На складе Артикул:

SICH-TOURNIQUET

435 грн.

Производитель: СІЧ

Купить

Купить в 1 клик

Остались вопросы?

Наши менеджеры ответят на все Ваши вопросы, помогут подобрать соответствено Вашим пожеланиям.

SICH жгут кровоостанавливающий тип Турникет

 Сертифицированный кровоостанавливающий жгут «Січ-турникет» от украинской компании «Січ». Данный жгут прошел государственную медицинскую регистрацию и теперь официально является медицинским средством для оказания неотложной первой медицинской помощи.

Обзор СІЧ жгут кровоостанавливающий с липучкой тип Турникет

Турникет — это средство остановки кровотечения. До изобретения турникетов обычно использовался

резиновый жгут, (используется и в наше время). Сама идея турникета принадлежит американской

компании (C-A-T) и его название Combat Application Tourniquet. Предмет, который уже реально сумел

сохранить не одну жизнь прежде чем попасть в войска и службам скорой медицинской помощи он

проходил испытания в U.S. Army’s Institute of Surgical Research (Институт хирургических исследований)



Именно на основе Combat Application Tourniquet. и создаются все современные турникеты. Данный

турникет сделан отечественной компаний СІЧ. Жгут прошел государственную медицинскую регистрацию

и теперь официально является медицинским средством для оказания неотложной первой медицинской

помощи.

стойкий к механическим повреждениям;

можно накладывать на голое тело;

работает в заснеженном, загрязненном и мокром состоянии;

петля-фиксатор (белого цвета) дает возможность надежно зафиксировать свободный

край ленты жгута и предотвратить «разлипание».

Габариты

 Длина: 93 см

 Ширина: 4 см Пряжка стальная  велкро чередуется папа — мама, что позволяет использовать застежку более мобильно Пряжка удержания палочки для затяжки. поле для записи времени наложения Используется следующим образом

Надеваем на руку или ногу и затягиваем



После чего закручиваем фиксатор, тем самым пережимая кровеносные сосуды выше раны



Потом палочку фиксируем в треугольной пряжке



Маркером пишем время наложения жгута



Время сколько может находится жгут

летом не больше чем 1-1.5 часа зимой -40минут-1 час

Жгут ТУРНИКЕТ-1 компании Ав-Фарма для остановки критических кровотечений

Жгут кровоостанавливающий ТУРНИКЕТ-1

Обзор

Жгут кровоостанавливающий с застежкой липучкой ТУРНИКЕТ-1, от ПрАТ «АВ-ФАРМА» приехал в целлофановой упаковке с этикеткой, на которой указан логотип компании, название и наименование изделия, технические условия, название компании, контактные данные компании, дата изготовления, дата хранения, номер партии и маркировка.

Внутрь вложен сам турникет в сложенном виде с инструкцией по применению. В инструкции дана информация как подогнать жгут по размеру, способ наложения одной и двумя руками, условия использования, предназначение, комплектация и гарантия производителя. Инструкция снабжена наглядными фотографиями способов применения изделия. Все расписано на доступном языке. В инструкции производитель рекомендует указывать время наложения жгута как традиционным способом (маркером или ручкой), так и кровью или грязью на лице пострадавшего. Не совсем понятна эффективность крайнего метода нанесения информации, который, конечно же, не может быть использован при самопомощи.

Гарантийный срок хранения указан 5 лет. Трудно представить, что может выйти со строя при более длительном хранении?! Как по мне, так вполне может быть оправдан бессрочный период хранения в соответствующих условиях. Так же не понятно, почему заявлен гарантийный срок эксплуатации 12 месяцев, при том, что несколькими абзацами выше указано с выделением: «Внимание! Жгут предназначен для одноразового использования»? Одноразовое использование все 12 месяцев при гарантии в 5 лет???

Возвращаясь к изделию, следует отметить, что использовать его из первоначального положения крайне неудобно по причине своеобразной укладки. Перед закладкой турникета в место переноски следует ознакомиться с инструкцией, подогнать жгут по размеру и самостоятельно сложить, что не совсем удобно, когда руки-крюки. Может сложиться вполне конкретная ситуация, когда не правильно уложенный турникет может размотаться в кармане, запутаться, тем самым увеличивая время наложения.


«Турникет-1» является, практически точной копией Combat Application Tourniquet (C-A-T). Он состоит из небольшой пластиковой платформы, к которой присоединены пластиковый оборотный стержень, зацепы для фиксации стержня и широкой повязки с липучкой, внутри которой по всей длине проходит более узкая стропа, пропущенная сквозь поворотный стержень. На одном конце расположена платформа с зацепами, поворотным стержнем и пластиковой пряжкой, через которую пропускается свободный конец жгута.

Производитель заявляет о следующих особенностях данного устройства:

— Позволяет быстро останавливать угрожающие жизни кровотечения.

— Успешное применение даже одной рукой.

— Спроектирован для применения в любых погодных условиях.

Сам жгут представляет из себя нейлоновый ремень шириной 3 см. Вес изделия – 60 грамм.

РС МОЗ України №13554/2014 ТУ У 21.2-24736125-003:2014


Подгоняя изделие по инструкции, я так и не понял смысла его переукладки, так как в такое положение производитель может и сам складывать, без дополнительных манипуляций со стороны пользователя.

Инструкция производителя отмечает такие составляющие турникета: пластиковая фиксирующая планка с соответствующими загибами, поворотная ручка (вороток), пряжка, застежка-липучка (текстильная застежка), на которой написано «TIME», что означает (кто не знает) – «ВРЕМЯ», и самоклеющаяся липучка (стропа).

С обратной стороны фиксирующей планки наклеена этикетка идентичная упаковочной. Белая застежка-липучка предназначена, кроме фиксации остатка ленты, так же для нанесения времени наложения. Вся фурнитура пластиковая.

Тест

Тестирование началось с наложения на обнаженную руку в районе локтевого сустава. ВНИМАНИЕ для умников! Я не показываю где правильно накладывать турникет, для этого есть специально обученный медицинский персонал, я проверяю турникет по качественным критериям, поэтому прошу не забрасывать замечания по данному вопросу в комментарии. По ощущениям турникет оказался жестковат, но держался уверенно и стянулся без каких-либо дополнительных усилий. Жгут при стягивании создал защемление кожи в районе окончания пластиковой пластины со стороны пряжки, что может привести к некрозу мягких тканей. Работа в перчатке никак не повлияла на окончательный результат. Белая липучка легко отделилась, вороток в несколько оборотов перекрыл ток крови и зафиксировал вороток в фиксирующей планке. Остаток стропы удобно обвился вдоль наложения и надежно зафиксировался белой липучкой.


Следующим этапом было удобство нанесения информации. После накрытия остатка стропы белой липучкой я вполне комфортно нанес время наложения карандашом, а вот, с ручкой оказалась проблема, она никак не хотела наносить информацию, царапая по поверхности шариком ампулы.

С наложением турникета на ногу двумя руками так же никаких проблем не было. Стропа нормально прошла в пластиковую пряжку и, не смотря на обильное пропитывание кровью, надежно зафиксировалась на липучке. Вороток после трех оборотов перекрыл ток крови, дальнейшее кручение было направленно на проверку прочности изделия. С максимально возможным натяжением турникет справился, но возникла небольшая проблема – размокший турникет стянул стропу в гармошку в районе фиксирующей планки, что усложнило заправку воротка за фиксатор.


После замораживания мокрого турникета в морозильной камере при -20°С, он был снова наложен на ногу и проверен на прочность. Кроме стягивания остатка стропы в гармошку и усложнения фиксации воротка никаких других недостатков замечено не было. Турникет в замороженном виде надежно фиксировался текстильной застежкой, фурнитура работала без поломок.

Кипячение в воде позволило проверить турникет на работу при высоких температурах и возможности повторного использования. Наложение на нижнюю конечность турникета с температурой в 60-70°С показало слабые термические свойства фурнитуры. Однако, не смотря на пластичность нагретого пластика, он оказался довольно прочным и выдержал максимальное стягивание. Как и в предыдущие разы, промокшая стропа стянулась гармошкой, поэтому изогнутый вороток было не просто в очередной раз вложить в фиксатор. Из этого можно сделать вывод, что при влиянии высоких температур турникет использовать можно, но только один раз. В обычных условиях возможно повторное использование турникета, поэтому указывать на его одноразовое применение преждевременно.


Выводы и рекомендации.

Из всего вышеперечисленного можно сделать вывод, что представленный турникет вполне отвечает требованиям, необходимым для его использования по назначению.

Данный жгут, способен довольно быстро останавливать обильные кровотечения верхних и нижних конечностей. Стропа сделана качественно, а используемая липучка – надежна. Хорошая система фиксации остатка стропы оставляет положительное впечатление и не дает возможности самопроизвольного ослабления натяжения турникета при наложении на любой участок конечности.

Учитывая все замечания и недостатки, выявленные при тестировании турникета компании АВ-ФАРМА, рекомендую:

1. Привести к более логичному содержанию описательную часть инструкции.

2. Рассмотреть вариант укладки турникета таким образом, что бы было удобно пользоваться им без вторичной подгонки, которую многие могут игнорировать, тем самым увеличивая время наложения в экстренной ситуации.

3. Раз уж данный турникет поставляется в Вооруженные Силы Украины, будет уместным вместо «TIME» написать «ЧАС», что выглядит короче и понятней.

4. Усовершенствовать пластину с фиксатором, чтобы не возникало защемлений кожи при наложении на голую конечность.

5. Адаптировать белую липучку для нанесения на нее информации ручкой.

6. Продумать фиксацию стропы к липучке, чтобы она после намокания не стягивалась в гармошку в районе фиксатора воронка.

7. Улучшить качество пластиковой фурнитуры, что приведет к безопасному использованию жгута после влияния высоких температур.


© Игорь Молодан

Ссылка на оригинал обязательна. Публикация и фотографии защищены авторским правом и не могут быть использованы в коммерческих целях без согласования с правообладателем [email protected]

Как правильно пользоваться турникетом — Жизнь в путешествиях — LiveJournal

Речь в посте пойдет не о том, о чем вы подумали.
Итак, турникеты.
Все дело в том, что турникеты бывают разные. И речь пойдет о тех из них, которые предназначены для спасения жизни. Турникетом в современных боевых подразделениях и спецподразделениях называют специальное медицинское приспособление, наподобие жгута, предназначенное для жесткой фиксации поврежденных конечностей по избежание кровопотери и заражения крови при серьезных ранах и травмах.
Зачем я об этом рассказываю? Потому что эти знания применимы не только в военных условиях, но и в обычной жизни, если вдруг придется оказать первую помощь себе или другому человеку при переломе, рваных ранах, ДТП и других серьезных ситуациях.


2. Навыки по использование турникета мы получали на занятиях по военной парамедицине в рамках тренинга Combat Camera. Занятия проводил действующий офицер-парамедик, более 10 лет проработавший в различных горячих точках от Ирака до Афганистана в реальных боевых условиях.

Турникет очень близок по своему назначению к обычному жгуту, использовать который нас учили еще на школьных уроках начальной военной подготовки и безопасности жизнедеятельности. Задача его такая же — в случае повреждения вен и артерий остановить кровотечение во избежание значительной потери крови.
Вот только «работает» он намного более эффективно и ставится гораздо быстрее и проще того самого жгута.

3. В чего принципиальная разница между турникетом и жгутом и преимущество первого над последним?
Загляните в свои автомобильные аптечки. Найдите там жгут. А теперь попробуйте наложить его на ногу так, чтобы пульс совершено не почувствовался (а именно так нужно накладывать жгут — до полного отсутствия пульса ниже места его наложения). С вероятностью 50% стандартный резиновый жгут просто лопнет из-за того, что в аптечке он лежит давно и резина порядок пересохла. Если же жгут свежий, затянуть и удержать до отсутствия пульса вы его сможете, а вот при фиксации (особенно самому себе), затяжка гарантировано ослабнет в силу специфики медицинского жгута. А турникет сделан так, чтобы его можно было затянуть максимально жестко даже самому себе

4. Здесь все дело в особенностях его конструкции. По сути, это тесьма с липучкой на одной стороне, пропущенная через специальную пряжку, которая позволяет осуществлять самозатягивание и тесьмы. Липучка обеспечивает моментальную фиксацию, а также расфиксацию при необходимости дотяжки (но при этом степень затянутости не ослабевает как в случае с резиной имеющей инерцию).

5. После того, как тесьма затянута через пряжку и зафиксирована липучкой, мы можем дополнительно затянуть турникет до момент отсутствия пульса на поврежденной конечности.


Делается это с помощью эбонитовой палочки, через которую пропущена еще одна тесьма, вшитая в основную.
Вы просто закручиваете ее, наподобие крана, стягивая уже зафиксированный турникет еще сильнее.

6. Кстати, перед тем, как начать наложение турникета, не лишним будет пережать артерии, чтобы уменьшить кровотечение на ту минуту, пока вы его накладываете.
Если повреждена нога, нужно коленом пережать артерию, которая проходит выше бедра (чуть выше косточки), если рука — место соединения руки с грудной мышцей.

7. Если турникет поставлен правильно, у вас не должен между ним и рукой пройти не то, что палец, а даже монета.
Здесь cosharel пожалела sergeydolya и недостаточно сильно затянула поворотную палочку.

8. Пришлось дожать.

9. Проверяем пульс. Пульса нет. Все сделано правильно.
Кровь из поврежденной конечности идти не будет и человек получит шанс дожить до приезда медиков

10. После этих занятия я забрал турникет себе в автомобильную аптечку, выбросив оттуда пересохший жгут.

Кстати, если у вас нет ни того, ни другого, заменить их можно поясным ремнем (он работает по тому же принципу, через пряжку, только как дотягивать придется придумать) или даже обычным женским платком. А в качестве затяжки можно использовать любой крепкий продолговатый предмет, даже мобильный телефон Сергея Доли)


Предыдущие мои фоторепортажи и фотосюжеты:


При использовании материалов или фотографий, активная ссылка на источник обязательна

обзор жгута для остановки кровотечения «СИЧ-Турникет» — Военный информатор

Турникет поступил от производителя «Січ Україна» в запаянной герметичной целлофановой упаковке с наклейкой, на которой указаны: логотип компании, название изделия, особенности использования, номер партии и дата производства, знаки с условиями эксплуатации, номер ТУ, адрес производителя.

Жгуты приехали в двух расцветках: черная и оранжевая. По моей информации, черные используются в силовых структурах, оранжевые (красные) в структуре МЧС. Существуют еще синие, как мне объяснили – для подразделений гражданской обороны.

Внутрь турникета вставлена инструкция пользователя. С одной стороны описываются особенности наложения турникета одной рукой, с другой стороны – двумя. Инструкция составлена на понятном языке с цветными наглядными фото. Ознакомившись один раз, уже не возникало проблем в дальнейшем использовании образца.

Турникет поставляется в застегнутом (транспортном) положении и готов для наложения как одной рукой, так и двумя.

Производитель гарантирует качество изделия в диапазоне температур от -40 до +50°С (по другим сведениям от -30 до +60°С), в сухом и мокром состоянии, на расстоянии от открытого огня не менее 1 метра. Так же не допускается попадания на жгут кислот, растворителей, открытого огня и других факторов, способных разрушить изделие.

Длина – 93см. Ширина – 4см. Толщина в сложенном виде – 2,5 см. Вес изделия – 104 грамма, без инструкции и упаковки – 100 грамм.

Тело турникета (стропа) выполнено из плотной капроновой ленты с пристроченной к внутренней поверхности текстильной застежки (липучки). Липучка повышенной цепкости сделана по собственной специально разработанной и внедренной компанией «СИЧ-Украина» технологии «Intersection 45» ®, с чередующимися по диагонали поверхностями.

В изделии использована металлическая фурнитура, прочность которой в совокупности с прочностью усиленной внутренней стропы, способной, по заявлению производителя, выдерживать нагрузку до 500 кг/см2 на разрыв, и зацепам липучки будет проверена на практическом тестировании. Стягивающий вороток сделан из дюралюминия. Всю фурнитуру я проверил с помощью инструмента – все элементы металлические.

В данном турникете предусмотрено два вида маркировки: любым острым предметом по специальной поверхности и традиционным – на боковой этикетке.

Все материалы, включая и жгут, в целом, по заявлению производителя, сертифицированы в МОЗ Украины.

Тест

Турникет, благодаря обволакивающей упаковке, удобно помещается в карман и так же удобно извлекается из него. Герметичная упаковка предохраняет изделие от попадания внутрь любых инородных веществ. Подготавливается к применению быстро, причем это легко делать одной рукой. Достаточно зубами разорвать упаковку, извлечь турникет и рассоединив белую липучку, одним взмахом привести в рабочее положение. После чего наложить выше места ранения и затянуть. Важно помнить, что при наложении вороток должен быть направлен во внешнюю сторону треугольником вверх.

Турникет одинаково удобно приводится в рабочее положение и накладывается как левой, так и правой рукой, при этом правило остается неизменным: вороток полностью должен быть виден, треугольник расположен вверху. В перчатках выполнять подобную операцию сложнее, за счет белой липучки, которую не так уж и легко отцепить, поэтому я бы посоветовал производителю оставлять язычок в конце липучки без приклеивающих свойств, чтобы в перчатке можно было легко захватить текстильную застежку и раскрыть турникет.

Двумя руками действовать еще проще. Поэтому наложение на ногу не вызывает особых трудностей. Турникет быстро раскрывается, а стропа легко продевается обратно в двухщелевую пряжку.

По стягиванию на руке мне хватило двух оборотов до того как пропал пульс. Третий оборот я делал на выносливость фурнитуры и стропы. Турникет с поставленной задачей успешно справился, но была заминка с белой текстильной застежкой, которая завернулась под стропу. Если есть возможность можно и достать, а можно и оставить. На окончательный результат это не повлияло, только потом нечем крепить остаток стропы. Хотя, я и так не понял, что с ним делать даже после фиксации липучкой, поэтому просто сложил пополам липучкой внутрь. Зацепы остатка, возможны впоследствии при транспортировке, что должно насторожить производителя. Может на изнанке ленты пришить небольшой кусок липучки для фиксации остатка? И по наблюдению: на голое тело накладывать турникет не совсем удачная мысль. Работать, конечно, будет, но и ощущения остаются не совсем приятные, да и руку поцарапал. Хотя, куда уж тут до приятных ощущений, когда оторвана часть руки или большая рана с обильным кровотечением?!

Тест на морозоустойчивость как в сухом, так и в мокром виде, после 2 часов пребывания образца в морозильной камере при -20°С. Работа на прочность при наложении на ногу прошла успешно. После этого я вернул турникет в транспортное положение, опустил в воду, имитируя попадание влаги и снова заморозил. После наложения образец показал те же результаты – надежное сцепление липучки, отличная работа фурнитуры, при этом куски льда никак не влияли на результат.

Далее, имитируя обильное кровотечение, изделие было опущено в кровь животного и проверено снова на сцепку. Кровь использовалась настоящая, по сукровице на снимке это хорошо видно. Результат тот же – изделие надежно фиксируется и выдерживает максимальное натяжение. При этом вороток легко входит в треугольник-фиксатор и непринужденно удерживается стопперами, пока я переживаю за обескровленную ногу.

На ноге была проверена максимальная нагрузка на турникет при средней температуре +22°С. После 6 оборотов турникет надежно удерживал максимально возможное натяжение без схождений и поломок не смотря на то, что был пропитан кровью.

В данном изделии есть возможность наносить информацию двумя способами. Ручкой наносить время наложения совсем неудобно, так как ярлык маленький. Хотя, может он был пришит не для этих целей? Я так и не понял, но на всякий случай проверил. А, вот на специальном покрытии можно смело царапать информацию о времени наложении турникета любым острым предметом, правда, при неаккуратном пользовании, что очень вероятно, нет никакой гарантии, что эти данные не затрутся в последствии при транспортировке пострадавшего.

После промывки турникета от крови, он был помещен в миску с кипящей водой на 10 минут и использован снова. Температура турникета при наложении была в пределах +70-80°С, поэтому использовался подкладочный материал. Повторное наложение на ногу ничем не отличалось от предыдущих. Стропа так же крепко держалась на сцепке, выдерживая максимально возможные нагрузки, ограниченные лишь моими болевыми ощущениями. Фурнитура работала без отклонений.

Выводы

У «СИЧ-Турникета», действительно тщательно рассчитанная эргономика. Жгут спроектирован так, что одинаково эффективен как на больших, так и на малых радиусах конечностей. Имеется хорошая возможность быстрого применения одной рукой, в случае, если вторая рука утратила свои функции, или сама требует перекрытия артериального кровотечения. Причем, изделие не требует дополнительной подгонки.

Благодаря разработанной и реализованной в конструкции жгута системе «Ballanced Compression»®, жгут при стягивании не создает защемления, поэтому в дальнейшем не должно быть некроза мягких тканей. Компрессия распределяется равномерно по всему радиусу конечности.

Надежная металлическая фурнитура высокой прочности не теряет свойств, как при низких, так и при высоких температурах воздуха, а так же при попадании прямых солнечных лучей. Двухщелевая пряжка с зубцами-фиксаторами препятствует раскрытию жгута, послаблению внешней ленты и внутренней сдавливающей стропы, даже при полном раскрытии липучки. Треугольник-фиксатор оснащен дополнительными стопперами, которые исключают выскальзывание воротка после фиксации.

Для указания времени постановки жгута кроме ручки или карандаша, можно использовать любой острый предмет (патрон, нож), нацарапав данные на специальной серой поверхности.

Тест показал, что данное изделие, вопреки заявлению производителя, может быть использовано несколько раз после дезинфекции в кипящей воде, так как легко справляется с высокими и низкими температурами не меняясь функционально. Во время тестирования турникет накладывался около 5 раз с максимальным натяжением.

Рекомендации:

1. Сделать на белой липучке язычок, для облегчения пользования в перчатках при переводе изделия в рабочее состояние.
2. Оптимизировать белую липучку, чтобы она не заламывалась под стропу.
3. Более детально продумать нанесение информации ручкой (карандашом). Как вариант, на обратной стороне белой липучки пришить этикетку.
4. Разработать механизм фиксации «остатка» стропы после окончательного наложения на конечность, который предупреждает ее самовольное ослабление.

Больше обзоров Вы можете найти на сайте avtonom.club

Обзор подготовлен Игорем Молоданом

Похожие новости:

ES880 — Designed Security, Inc.

Другие доступные модели:
ES811 — ES8100 — ES821 — ES831 — ES8300 — ES8500 — ES860 — ES9000


(Оптический турникет со стеклянной перегородкой)

Когда требуется строгая безопасность в зонах с высокой проходимостью, турникеты ES880 Invisigate ™ представляют собой оптимальное решение с привлекательным современным дизайном.Invisigate сочетает в себе стеклянные перегородки во всю высоту с оптическим турникетом, обеспечивая контролируемый доступ с высокой пропускной способностью. Возможна индивидуальная настройка в тех же вариантах, что и у других турникетов DSI, что обеспечивает гибкость, необходимую для уникальной конструкции установки.

DSI теперь предлагает расширенную гарантию.

Общая информация

ES880 Страницы каталога
ES880 Принадлежности и опции
Листы ES880
Инструкции по уходу и чистке оптического турникета

Инструкции по установке

ES880 Инструкции по установке

Блоки чертежей (изображения САПР)

Изображения САПР ES880 скоро появятся

Файлы BIM и Revit

ES880 Файлы Arcat

Электрические схемы

ES880-N0
ES880-N1
Пользовательский контроллер удаленного рабочего стола (CRDC)

Видео

Видео о продукте ES880
Видео по установке ES880

Принадлежности

Плиты пола

Плиты пола Отдельные листы

Наклейки

Наклейка для считывателя карт

Блок питания

PS / 24-10 скоро будет

Резервная батарея

PS / 24-10 аккумулятор скоро появится
PS / 24-10 аккумуляторный жгут скоро появится

Контроллеры турникетов

CRDC
TSC8000

Изображения



Для получения дополнительной информации, пожалуйста, позвоните нам по телефону 800-272-3555 в U. Южная и Канада, или 512-321-4426 для местоположений за пределами США
Для обзора нашей полной линейки продуктов, см. Нашу брошюру по продуктам.

Adobe Acrobat Reader требуется для просмотра или загрузки большинства файлов. Загрузите бесплатный Adobe Acrobat Reader.
Файлы CAD продукта можно загрузить на свой компьютер, а затем открыть с помощью программы Cad Drawing.
California Prop 65 Предупреждение

Купить турникет C-a-t gen 7 rescue orange 300023?

C-A-T Жгут GEN7 Оранжевый

Обязательные средства в случае сертификата ECC (Европейская лицензия на пиление)

  • Самый распространенный турникет в мире
  • Может наноситься самим пострадавшим благодаря простоте использования одной рукой
  • Эффектный оранжевый цвет

C-A-T Tourniquet — это компрессионная повязка, предназначенная для своевременной остановки сильного (артериального) кровотечения на конечностях и спасения жизней.Благодаря простоте использования одной рукой, CAT GEN7 может быть применен даже самим пострадавшим.

C-A-T gen7 в настоящее время является наиболее широко используемым жгутом в мире.

Практически все страны НАТО используют этот турникет в качестве стационарного оборудования для своих военных. Голландская и бельгийская армия и различные полицейские силы теперь переключились на его закупку. CAT-T был разработан после того, как исследование показало, что в ожесточенных конфликтах основной причиной смерти среди погибших было кровотечение.

Очень важно остановить сильное кровотечение на ранней стадии.
Благодаря простоте использования одной рукой, CAT-T может применяться и самим пострадавшим.

Подлинность

В настоящее время на рынке существует много поддельных жгутов (жгутов с фальшивом). Эти жгуты часто неотличимы от настоящих жгутов, но при использовании или изготовлении они не оказывают достаточного окружного давления, так что раненые продолжают терять кровь.

На рынке Бенилюкса турникет C-A-T должен быть упакован в пластик и иметь напечатанные инструкции с логотипом Special Medics и знаком качества.

Между тем мы являемся партнером Special Medics по продаже этих турникетов! Эти турникеты C-A-T также имеют особый знак качества. И есть голландское описание!

  • Размеры: 4,5 x 17 см.
  • Вес: 70 грамм

CAT Tourniquet доступен в 3 цветах:

Оранжевый (этот)
Черный
Синий (для учебных целей)

Турникет + Принудительный приказ + Слепые убеждения

От выпуска демо 2010 года до EP «Pressure To Succeed» 2011 года Turnstile прошли свой собственный путь — путь, который быстро принес им бешеных последователей, основанных на их мелодичной энергии и безумном живом исполнении. показывает.Выпуск первого полнометражного альбома Turnstile «Nonstop Feeling» даст фанатам гораздо больше, чем они ожидают, и привлечет к племени Turnstile целую новую волну маньяков. От авторских иллюстраций до заряженных энергией мелодий, эта пластинка вызывает яркую эмоцию, которая определяет Turnstile как никогда ранее как группу, ведущую свой собственный путь. Классно, энергично и одновременно тяжело!

Тяжелый металлический хардкор, созданный в том же ключе, что и пионеры жанров Integrity, In Cold Blood и Hatebreed.Наряду с палящими металлическими риффами, соло и рявканьем вокала преследуют инструментальные пьесы, помогающие нарисовать мрачную картину мира. Forced Order — хардкорные тяжеловесы Южной Калифорнии, участники которых в настоящее время или ранее были в некоторых из ведущих тяжелых групп сцены, таких как Twitching Tongues, Harness, Disgrace и других членов семьи Rev, Soul Search.

Чего ожидать? Мрачные и личные тексты, посвященные ежедневным разочарованиям современного общества в сочетании с такими влияниями, как ранние Biohazard, ранние Hatebreed и новые группы, такие как Turnstile, Backtrack! Их новые мелодии — еще раз большой шаг вперед к их собственному подходу к заводному, медленному NYHC, который полностью вписывается в сегодняшнюю хардкор-сцену.

Старик у станции метро

Это было типичное весеннее утро до COVID в Сан-Франциско. Немного пасмурно, немного шумно. Улицы города медленно заполнялись бизнесменами, туристами и уличными развлечениями. День был полон возможностей.Я блуждал из своего отеля до ближайшей станции метро. У меня была очень важная миссия — попробовать любимое буррито Энтони Бурдена в Taqueria El Farolito.

Я спустился по бетонным ступеням на станцию ​​и ждал в очереди у будки дежурного, чтобы убедиться, что у меня лучший маршрут. По мере продвижения очереди к стойке с другой стороны будки, где стояли платформы метро, ​​подошел старик. Он был одет в поношенную одежду и нес множество пластиковых пакетов.

Вдруг он стукнул обеими руками по оргстеклу и крикнул: «Помогите, я хочу выбраться! Забери меня отсюда!»

Дежурный спросил старика, куда он хочет пойти. Он ответил, и дежурный нажал кнопку, которая открыла турникет и позволила старику пройти обратно к входу и выходу станции. Старик ушел.

Несколько минут спустя я подошел к стойке и как раз закончил разговор с дежурным, когда снова появился старик, стукнувший по оргстеклу на этот раз громче, чем раньше.Он нырнул под турникет обратно на платформу станции.

Его лицо было плотно прижато к стеклу так, что его слова звучали слегка приглушенно, он кричал: «Пожалуйста, помогите мне! Мне нужно убираться отсюда! »

Я посмотрел на старика, потом оглянулся назад. Солнечный свет падал на бетонные ступеньки, отбрасывая манящие тени на стены. Не далее чем в пятидесяти футах от нас была улица. Я направился к своей платформе метро, ​​желая, чтобы я мог чем-то заняться.

За последние несколько месяцев карантина я часто вспоминал старика на станции метро. Где-то по пути, несмотря на все испытания, которые бросала ему жизнь, его травмы, его борьба и его обстоятельства привели его к тому моменту, когда его разум считал, что он в ловушке. Заперт в невидимой тюремной камере, когда выход был в пределах досягаемости.

Я не утверждаю, что знаю, каково быть стариком, и искренне надеюсь, что с ним все в порядке.Я считаю, что у каждого человека есть чему поучить, если вы открыты для урока. В те дни, когда я чувствую себя в ловушке — в прямом и переносном смысле — мои негативные мысли в непрерывном цикле, кажущемся застрявшим под зловещим облаком, напоминающим фильм «День сурка», я размышляю над тем, чему он меня научил.

Он напомнил мне, каково это, когда ты отрезан от своего внутреннего «я». Ситуация у всех разная, и старик напомнил мне, как мне повезло оказаться в обстоятельствах, когда я могу восстановить связь с самим собой и сделать выбор.Я выбираю, что чувствую, как думаю, как реагирую и что делаю. Независимо от того, выдернули ли из-под меня коврик и разворачивается хаос, я единственный, кто может выбирать для себя.

Самое главное, я всегда могу, всегда найти выход из всего, что я переживаю, — если я решу вернуться в себя и вспомнить.

Старик помог мне найти выход. Надеюсь, он тоже нашел выход.

Если вам понравилась эта статья, почитайте: https: // www.harnessmagazine.com/reflecting/

US39884-1 ba-series_uhf: Макет 1.qxd

% PDF-1.5 % 38 0 объект > / OCGs [135 0 R 221 0 R 307 0 R 395 0 R 548 0 R 702 0 R 859 0 R 1069 0 R 1281 0 R 1821 0 R] >> / PageLabels 32 0 R / Pages 34 0 R / Type / Каталог >> эндобдж 35 0 объект > поток application / pdf

  • Colin.Pritchard
  • US39884-1 ba-series_uhf: Макет 1.qxd
  • 2009-03-12T16: 53: 27 + 11: 00PScript5.dll Версия 5.22012-03-15T08: 51: 46 + 11: 002012-03-15T08: 51: 46 + 11: 00
  • 172256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AEAAAAABIAAS AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAACsAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A61b / AJU + cbXzLf6vaedJ re3vNWXVDYmCV09FJJX + qt / pKAoyzcW + Gmw22GKV17 + Vvnf9Panqmj + ernS1v7s3Udv9X + spGCrc VKTysjhS / HjxC8QNthRVUi / LPz1b6mtzbeeporJbsXP1COyghiZTcSTOjpAYkLOJPjcKObVZgdqK vScUOxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV41 + bP5jXj2L2eizSW9tHOYbm5QtFM7Rkh2 Taqqr0Br9r5dd72dohdz3NPP9p68mNQNC9 + 9Pvyo / MmbzBENI1UV1WGL1IrkD4Z4hT4mA + y68hXx zG7R0Ix + qP0 / c5PZmvOUcEvq + 96Pmrdu8 + 1bRvzomur5tN17T7W0Iu1skeESyfHIz2rkmFVRokdU Yh2AwSvVjRVdcaZ + dNtqKjTtY0y9tEhiieXUoSqyMsUYklEFqkTrK0yyt / fmPgyqFBBYqobUtL / P OfU / Vtrry / HZCSOQqJNTRn9F2aON1DMoX4gX9MqZCoD1SqYpUb2y / wCchLhkaK58ux / V5yyxN9ej imjDEoXaI + qKUHwV4sNmrvyVRstt + ek1yqyXehW1sEuiWs0nLljEy2qn6wJB8MhDOQPaniqg9LtP z9tpLqB5dCnjkSOWK + vHunmMjuqMjLEI4VMcEe / pwojOQ1Kl8VRcMH55BLMST6I0lvcyi6cmbjPa mJEhZgsYIkDs8jBeAPELsDiq1JPz5GqvC8egHT1kgdbhRcAtHzVZ4wDIWVuPJgSh8KnsoeiYq7FX Yq7FXYq7FXYq7FXYq7FXYq8r / OLQ / LuouIxfxWOtxxrdyW8ok9OeFea834KfiUI1D1NKeGbjszLO PS4cvcXSdq4cc + tT5 + 8Mi / LPy55b0bTJV0yYXl8xUajelGV2cqGVAGC8UAbZf45i67PknL1bDoHL 7PwY8cfSbl1LMswXYMRHka + PmN9Yl8watLAzmRdJN6Y7RDz5qAsUUbcUb9ksaj4W5LtiqUQ / lPqS WJs385eYmDujyzDUm9VuBkPESNG7IreqAeFPsjvirL / Luk32jaNb6bLez6o1uGX69fTepcyAsSvq OI15FQQtab0xVMuVz / vtP + DP / NOKu5XP ++ 0 / 4M / 804q7lc / 77T / gz / zTiruVz / vtP + DP / NOKu5XP ++ 0 / 4M / 804q7lc / 77T / gz / zTiruVz / vtP + DP / NOKu5XP ++ 0 / 4M / 804q7lc / 77T / gz / zTiruVz / vt P + DP / NOKu5XP ++ 0 / 4M / 804q7lc / 77T / gz / zTiruVz / vtP + DP / NOKu5XP ++ 0 / 4M / 804q7lc / 77T / g z / zTiruVz / vtP + DP / NOKoK70ewvJxcXem2lxOFCCWVVd + I5UXk0ZNBzbb3PjlkcsoigSA1yxQkbI BPuRUURSWSRYIkeZg00imjMQAoLfCORCgDfIEkswAFfAl2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV4d5uexsfMN1 + jbTzlazXE00d82jQmO2f1XuUM68VIdkaXmrGmwU1 rTFKl5otZjqSaMsnnQG2ij0uTWoohcx3Kx3DSSyP8UZ5mOYospqpViODcSMVb8x30AvHW8fzzcxr F9Xh0u3jZYpxbWtvvJxYtIZXkqzCgLEhhT7Srpbj6w89k1 / 56tr / AEmAtcW6yhJLi3gmMJlj + 3za Uiobbl2YdcVRUes2U0Oo8l833jW1wkt1bzxq81t / o11IFihJb4Zo5ClCRvwpsMVQk1jpUvlK / sdP s / ONi + p3016b1Ime / YxLGFjl9VlPpo9z8C1r + 7LcuQxVDWGtTQXl9b / V / wAwHS7tHg + vSREyobgw iORVIXi0XFuB5ErV / fiqrWupT8oJTL5 / ENoplbnG7tKtpJJP8ZrHHynr6ZXiwZeIUgYqjppmtI7x 7iXz1dyalbG6aKNRKtpzEGocYA4i4SRV9EVWtea7bYqhrAaMuvr5YnufOb3ElstpE1xGhghhN1He fWEYciqr8EJYCgUcSPs4q3rQuFu7ayvW81Wl3ZyrYpqMfK6tLpIryUcriR / qtXnWRkTenF1pyFRi rRul0yG60SC6863CW95cM9xbw85lR4pYPT9RZAKeoGuFYpyaqHr8WKobT7CbVLW0up9R / MCG4muP qPptGsTK8YV / VYOGeOItMDUvSq714VxV6p + W8KJ5aWVW1RxdStcltcAF7 + 9CtRwCdlHw7 + GKGU4q 7FXYqlh227 / xabh2T9U + o + t6NFp6nrceXKnLptStMhfqryZVsm + TYuxV2KuxV4v5p8ofmJPLqd / p cmsfWJL65NtG + prxit1nDq1rGvAIsyNxVSQ6KpHLcYpSyz8ofnC93dzXzavbWltbLJb21nq8azXd 0ywwn1JCHXaOIOaqPj50JDUxVHXfkb8yE0a0s7e91qN7exoDHqcfAzzyQs8bKoVqW6STJH8RHwLu AdlVaTyd5zsta0 / UYLXWby4kNwk5XV4oIbe2hkeO3tyPTZ2SWN1loo2YD3oqlKeWvzd + pXLvFr8m pExSQy / pm3jSkjxmSGMcHZAqzvy5MQTFWg2XFUxuvL3nyS8S + XQNRkub6O6e5ebU7Z5bc3TXMTWw kKsPTEKRel6eyM4bfiaqsg8u / l5f6rolpJr11q2lTQLFAmjfW45IIVspl9GRRGpjMjxwqWbxLU7Y q7S / yPtdMivBbeZdYaa8iWJ5pZ + ZQi5iuDMmwpKfQEfL + WnWm6tou2 / Ka6hRIv8AGWvi3hoIIo7v hRQzsFbYg058RQD4VAxQut / ypvbWU / V / OGtray28kM8LXJYiR440WaJhxEbAoztVWJZiar3VRkv5 bTPCka + a9fRkiERkF6eTAT + tyPw / bP2OX8u2KoTTPynOn2Bs4vNGs1IgBvBcUuWFu8jKjSUoU4yB QAooB1IpRVCyfklYveSXX + J9ejZnSWNI7wIImjJK8KJ0CsygGtATT9mim2X + VNBvdD017K71W41h zPLLHdXZLSiN2rHEWLNXgu1dgetB0xQnOKuxV2Ksdinil87pLE6yQy6UrRyIQysrTkggjYgjK79X wZdGRZYxdirsVdirE4tb8 / Q + ZEsbjQYrrRbiZlXVYZkhNvEGlo0kLvK0h5pH9nj9rpiqXXHnrz / B O8cnkaRY2uja2kh2GA + qPj4y8I0kdVPBSdiVBJPwrXFXeYfOH5k2sejnSfJ3rtewQy6m015Aq2k0 tQ1tu0fNlanxjY9hXbFVWPzv50byrHq7 + T / T1GS7S3XTDqVrx9B0BW4 + s09OnqH0 + h3v1Yqo + YfP fnvTLmOSz8oLf6RIIWOotqVrbooljQkHnWvGRyOQ2NPpxVWi85 + e0tr + 51Hye1mLWGP6pAL2GY3V zLKsaxI6L8h3urJviqXn8wPzKSeG3byOjPGypfSDVLVQrOqiMBTVlMjuOINfD3xSjm87ee2g0y6t vJryxajBE8kE15Hay207PIHjkWZVduMaq + yA9djihUsPO3nObU4Le78o / VLF5Fjub / 8ASNtIsVI1 aZuAUFvTYsp / 1a + 2KrNS8yfmR + gILm10Oz0 / VzcPFLbX9wkkbxrFzVo2jkj + OVvhVSxoeu3xYq3F r35mwnUvrejWkzwQl9MggcxtcyCcgJzeR1WsA5ex8Riqj / jrz8t0gvPJbaZpqzL9c1S51G1aKG1W ZFkmZV32hLv1oKdTuAqqaj5v / Ma3ur6O08mNeQRXSx2M63kK + tb8mDSMrU41WPkN9uQFDTdVkPlP VtZ1PSBPrWnLpWpJI8M9msyTgFDQPyQnjzHxBTuAcVTnFXYqk3nW / XT / ACdr1 + 3LjZ6ddztw + 1SK B3PGpG + 2RkLBCQaLzzyV540fXr39KeX5arKJYCLiN6wz3eoPIFkSqcuIuFY8Hp2DZTdS / He2cx + O 562pBUEdCK5kNTeKuxV2KvDvNnkk3eu38o / LiXUZZZbl4rsaz6ImDzvIXVOaGISEh9g3GvGm5OKV ZvJ11o + sx3GheRfrbWtmsUdx + k3X0ZbmCQSxMjyMW4G7k5HYnkCCKVKqA1XyVY2 + r6npln + X732i x + nAt6NbMJmY + oqngJKxjnM8YWla / KgVTbWvIH6f8s6TqcvlRZNWqsep6N9fkAX6vHKE9O5inCU9 T4ejU5eIJxVT1byJZN5R0i1H5bTXjWsFxCmjnVuP1dGujSNpuRWQssrTI2 / HoDWmKo3Vfy3sdW1Q q / lyUW8WlQo1wuoESQzw2zJDZQqpC84 / hJll5VqNqYqk + q / lvpltb20OmeQZpZLmG3u72xTVlioZ FdZYSS3JvqxciqMBVgRX7OKoe20Ty7F5Z1CwtvKEtg9ybMW + irrP769mSWS1a2qxMsP1dblZJKcS eQDU3xVdB5bv7K5a9s / yylnka1ewv7iPWg6tCbQxXEcUbM3xCQmLpU8fHoqmWr + WbN7by3d2nkWa 9Gl6dHeWYm1drX6vdCRrh7J0k + KSSNwas60G4PGmKpJquh3I1m4vpvy3lQJNHOupTa79XtHaWYSx ekzn0jyZR8CdOlADuqirDyFa3djd3uqflzMGihF1bxnVhcte3Ekw / dt6H7sKA3L7HCntXFVsvkvW bXSbuytPy5uJrK7u7OW40 + TWlZeFuj / FFICktamjc2YEt4DFXpv5YWtna + WWitdLGjp9buC1kLtb 8cvUI5 + spP2wA3E7jFDLcVdiqX + YrD9IeX9TsPSE / wBbtJ4PQahV / VjZOB5bUatN8EhsUjm8M8wf lpa6bP8AUPI0x0S5veEsMhluGTnLeyRR0JcvDxBjIZBUcRsd8xpbzh56to + l7l5a / SH + HNK / SUqz 6j9Tt / rs6ABXm9JfUZQAuzPUjYfLMkcmlMcKuxV2KvnnzJ5X03Utd1ARJ5Zm1CfVp1tI7m / 1BJWY XFwZklCyqFkqwqqjjyKjulFKp5Y8taFot / pV4915WtxLMLrWGOq3PqLJdRsnC3VriWM / 6NcNxJPx bHwOKpZpnlWLR0Nlqp8spZRFLTU2tdRvZJmiZYHfinqsUJmto1q / Hof5sVVbfy / DHoslvBceU7a1 b6n6qS6lf / CYzJcEGQXHwjlcTsjciHAh3vtYqhNT8jaTYtf2 / wClfK0tgsjx6dJc6ndfWoofXZhV Y5DVlMprXl03JGKo6TyXa28Mur + X9c8v2yXc90to76jIYysnqiAyTTPO7O0ck3qqtD4cSu6qjFo2 k6fpHp6HqHleVGW3tNQmutRu3m + tQzGVVjCNwlYEBgyrRmrtQHFUwk8vWOmaTpeo2Y8uznTbkzXN + t3qV4sN0fVlYtJBJIyoYIIHIk + GobwXFUjTyvpmkTW6K3li4kSJLsXCX2qOvqx3C + oR6TvEp + tD itDUCoIpXFUVL5V8tXflX1dLXy1BNf3Fws7alqF / bQ3EdvJFJbtbcpY5ForL6wpQvTtiqY + VdI1H TEltrafyxJpusojSzwalOzJc2sEk1mZFllj + 1e2714JXirAjY8VUNa + U9Li0208vahe + U1tj9a1C yRNSvB6ry2ccazisxTiZFBKU48B8A64qhrLynaWl5qWlXWqeXLIywGG + nOoXXOOkcZjgVnZUpHe2 7uR6nOgodiwKr2P8o9M07TPJsVnY / UAEnmNymlSSzWizM1WWOSZ5Wbald6A7DpihmeKuxV2KsL1q 1jufzCs7dyVD2SlHUKWR0eZ0dQwZeSOoYVBFRlEvr + DYPpZjDFHDCkMY4xxqERfBVFAMva1 + KuxV 2KvKbz8uvNd155TWn0ry4LCO4mcMqTC5dZm + K4eqtGLkqEPOhIK05UJxSoN + W3my0stNgstI8tX5 9EDUzqNtxJaL0hAqtDGOXD0ga + PjQVVVE8h + dL3zDBdeYdB8rXWk3Bl / TEVrbsZ5fVJdW5Tr8TLK EZiWFaVAriqmPy + 86RaSsEWg + VTcOiW9xG0MhiaNI2iWZyyM7usZKAE0oxr7Kqy / l / 5sfTrk3Xl3 yhcamZYRDI9tJwljBQySSkKP3gPMjiAK0xVRT8vPOTadFpl15e8oy6fbXKXVvCsFwioxlkdyqqFA KqyBf5t + XXFVg / LTzPBb2sVt5X8oBIoC81u8EzI16kbiGQuwLtxbiOTGtGapJ + yqm1h5T862kUlr HofleCwmjPrWsMUwRp / VkXmU4qCDbvQ1JqxPQVqql6eRvPaejTy35MpH6lF9C4AUSkluIoQD + 9kq fc9OVMVXWvkXzTd6TpwufLHliymgufXazktzL6ccqW7TqtGlRZZJEkDOrNsE9ziqy08lfmDFHG48 ueTreaKJpQsME7K10BP6a1IXglbkknc / E6964qoD8uPOxleefy75Omkt4PQ08fVZBxURyhUZuPII tY0AB + zyrvTFXoH + AfJ1zH6l95f02S6mrJdH6vGwaWSpkNWWpqzt18cUJvpekaXpVt9V0y0isrYs 0nowIsacnNWbioAqcVReKuxVCXGoGG7jtxazyq9PUuI1Bjj5HivIllY1P8gbj1ag3wE7ppjGptT8 z9KH81oR + Fwf4ZUf7we5mPpT + LWTJcRL6IFtcXM1pDIGJf1YBJz5IVAC1gehDHt47WCTCkzySHYq 7FXjusee / PFlr2pQaR5m8rXNrzuBBa6zc + hcW72s0qSRlIVg + FQoB5kn4Sakb4pVtc / MTz7CNPg0 / VPKSXN6lzck3E90QbQzenZyxcD1cGhqPifZR2xVBWP5kfmncxTzLqXkeSC2jSWaUXd2iosyO8Pq M5CqWWF2oaHiK0GKquo / mD541YQHyz5j8pxjTreCXXC9yxh2oMY5owXDD6q0rIiuCGqdmrtirWtf mN50SG1j0 / zT5KS8ks2j1EzXxWKK95tRrarOSAjJ8MhNTvSmKty / mF + Z9ppkeu3moeUptFW6Fpcz 2M000a8jF8fqmZRyjRpHZRU0WgHxVCqj5q8 // mbpr3q2 + u + T7ayeWSTT5ry4lW9FtLNytucIFOQh kQh5Pc + OKoi089 / mFf6PrJutZ8t6ZLYPZPaatZTfWrZ45hMZY3Ds7GT90oC8UY707HFV9p5887RQ alAfMnlS81OG5SaGOe5Mca6fP6YgrIgQc35k8qOKlR3GKoTTfzF / NazudOh2m78pzWs1qNRmuhdv bvLasyemF9R0ETyq5MbNGUNPY4qml5 + YfnSS / wBSk0rVvJ0mjRPKLGae + kEwVY5Fj9cBwvxT + mCR QUrTqCFVKy82 / mZBrMUOv655StYUnQ6lb290yyQ28S + pMUWY8uTIGJ5HZd9uuKqNt5888t5dukn8 zeU / 0tIlsNHuYbhnEjmpumuB0RVIotI9t + VMVeheSNV1nVNFN3q0 + mXNwZ5Ujl0eVprYxK1FBdi3 xj9oVxQn + KuxV49 + YP5m / mzo / wCYNvoflzyjJqPl / lbC51U2d5cBhLQylJYjHEnAGnxV3G / hgKQm lxqmvXX5g6U8 + kHTtS9J0ht7ieKSJkEdyRI0kBkKg / FQca7b0rmMTLjG2 / vbQBw82HeVoP8AnIE / mXZ / poxReTV1m / eLgbIxEE3JYR8Abuhq / h2APemZADU9 + ySHYq7FXz7rGp + Wm836lDdWHlMXDahd wq72N29xICbiIrcyGEp6klwyCTgf5jU1GKVG91GHWvLK6 / c23ldII54LHSNStoNRWs8Ei30NvN + 7 ilSFgoqBUVP0Yqh9X1S78tNf6Hfaf5Ri1CWOFNRtls7zjy9EqsjMsIjkYwXDKKfCvL9n4qqqmgat o9w1rpum6d5RF5qd5DYXUa6feQpcwM7SSpX0QA3wwOgbiOSnagGKpTdX + j6NG2l3ukeU5pdNvmtR bTWV9M / LdJy0hjkLtGkIoeTVVaku + 2Kpna + d / L0FhDBJY + VBZPcq19aQWF4I5IYUuFmUJNEAJfSm tli7VZwdtgqp2vmFfMGu21ndweUro3luba2kawummuboRiCzYu0NF4PxH7IArQbCiqMi1Ge3u / 8A CcNl5Pn1j66lpPpYsrtIJbiNEaKWSkPpq8TmY / CaAN0rTFVC9806Hp + qta3Fh5PEcJjXU5DYX6uI 7SdwwH7t / wC7igUoNxyBPdaqojzZqSWV9FBrdn5Qt702QGkf6FdzuIAG + oqzNDIAqpGzBRTcAdOq qXaN5u04PpZvrPyhEl1GY7hI7C7HM3BPpvtDx + K4ROhpu1emyqJ1nzHdQpp + t6vpPlQx6ta / WSi2 V1JPPaSsI2ALpt + 7JJHJd + ta4qqNqlpNoF5rlvpPlO4OmOIriFbG79MesYxFLQx + pVolnG1f2e9R ir1z8rbq3uvKaT20emxW7XNykI0eGW3tSkMzQgiOZVYN + 7 + Lt4bYoZdirsVQ8xv / AFgsKReiShaR 2blSp5gIFp9kDieXf23BtOzDtY3 / ADZ0UeFoT / wl3lEv7wfjvZj6SyddIkF5DJ66i0t5pbmKBUPP 1ZlcNzkZmBWszmgUdt6De6t2F7JlkkOxV2KvD9d85foy91OYefE0 + BdSu7WKGPR4mjs3inM8yOQC 07sqMvqbipJPxVOKXeXvzLsvrtnJe + fY73ThznnsJNGMDelbJMJlLRLyRqsjAjpwp + 1Qqrrvzppe iyXlgv5hcGRJURbvT5buWG4UxIXEs4d5QpgmovI / br9lRRVZovnyyWO7v5vzEjvF04TXGpTnRynp wgC2jQqqmjJc3ETfu / tU8MVUtK / MISajpyzfmRBerLJNDcRPovoSNIytFEYyIXA4zISVYj4CxJ2x VkXlFfMPmjlq + j + e7fVNMjmkVk / RUcVOaNJGpVxG1VDwNy / yKdziqbQ + UvzNjmsU / wAV24ht4ALy 5FhB6s9ybppHIjKlY0 + r8YwFfqAdu6huHyj + ZqJNLN5tguL10Vbdxp8MUcLNcRPLJxBf1GECOi8u 7dVxVBTeQPzUk418 + IR6kUkivpVsSwUhpELI0bcGau23wnj74pVrn8v / AD9JBzj83Qx6o9stvc6l + jIDNI3q3EjEOW5otLhQihqJxqPtHFVfUvI / n241 + XUrPzh9TtWfjBYLYwSRx24LMqgPyUyKxWkl K0HvihFW / lPztHfLM / mhZLRo4UltDZQlA0Vm0LtECaJzuCs3Efy8fHFUsi8i / milrMq + elW5nkaR 2OmwyRqGpxREkc0CHkRQ9 + wAAVZh5W03W9N0hbXWdSXVb1ZJG + trAtuODOSicEJBKjq3U98VTbFX Yq7FWA6hcQT / AJr6LJBIssZszR0YMtQLsHcbbEUzHl / eD8d7YB6Sz7MhrdirsVdiqRa5rvkqCFYd bu7EW9y7KFuTG0bSW8qK4PKq8opGXlX7PXsaKoa781fl3cwtZXeo6bPaXQmR0leJ7eQRAGZWZqxN x5fFv1264quuPPPkG3eRJ9WsY5InlgkjZ15B7csJU49aqUIp40 / mWqqIk81 + R4KLJrGmRcgGUNc2 61VzUEVboSMVUpPO3kOFykus6dE / Fno88SEohNWHIio60PfemKtr548iwz / Vf01p8E3pmUxPPFEQ iIJDyDFaFYyGIO4Xc7YqipPN / lOO6e0k1qwS6jYpJbm5hEisOqlOXIh3piqmnnTyk / IJq9o0iAs0 AlX1gFFSfSr6nTf7OKuTzt5OkUNFrlhMpaNKxXMUm8riOOvBmpydgoPicVb / AMa + T / Seb9N2It4x EzXBuIhFScO0f7wtwqyxMQK9BXpiqmfPfkv6xHbrrdlJNJx4LHOj15qWU1UkAcVrXoNvEYq0PP8A 5GMgjHmDTiSiyBvrUPAq / LhR + Xh5uDUFa7HFUz03V9L1NJn066iu47eUwTSQsHRZVVWKclqCQHFa Yqi8VdirsVQur6lb6XpV7qdzy + rWMEtzPwFW4QoXbiNqmi4q8F8t / mh5a17zNp + uxXS6dplpFDbX Ul8yWwiDRusjF + fFQ7zHi3LqfHMUj94G4fSXunly / bUPL + mX7uJHu7SCdpFpRjJGrkim29cyY8hb UeaYYUOxV2KsJ / MDRbm9NlbWWnaDdeoZRDFrSE1nldGkESpTlziEjOBuSAfmqxnUPKfnu2gEMHlb yjdRLPKtjbrDInEzTITK3qMi0MPqNIEq1QKcumKWZQfl55WvGtdU1vQtPk10xl75oouUBup1T6xI qPs5ZkoHcF + O1euKF8v5d / l + xghn0e0kdEgjtxMOb8LNQIkUuS3FVTcftb8q1OKoabyl + UwvxZza Zoo1DisQt3jthPxEZCrxPx7Rg09sVcvl / wDKXVLl50stEvblkAkkVbaR + E0awCpFTR0ZUHjtiqKf yl + XWo3C6l + jdNuJhOG + tIsR5TseQDMv2mJk5UPeh60xVVPkbyONWivRpNnHqQWUoyIqM6sqxSF1 WgkovFasDx7Urirrb8vfJFtctcW + iWkUjRLAyrGAhRHEi / u / scg4B5U5bdcVXJ5A8jpC8C6BYCGR oXeP6tFxLW6GOEkcafu1dgnhU064quXyH5JW6S7XQdPFzEAI5hbRcwApUANxrQKxHyxVav5f + R1j jiGg2HpRBRHH9Xj4qEDBQBSmwdvvxVM9L0bSdJge30uzhsYJJGmkit41jVpH + 05CgVZqbnFUZirs VdiqyeGGeCSCaNZYZVKSxOAysrCjKynYgjqMVfPkP5f + WpvMFjplzYLp + m6hYQG8W3h2J1MNmPWL NF6bIyTQtzr + 0CG7jMOzxRv8bN / Q09t8l2hs / J2hWhBBt9OtIiDufggRd6fLMqJsBpPNOckh3Kux VgPnOy / L6 + tWsdXSeO1uG1D6zcQGSMKYFW6u + e / JlrArjirAso + lVgNlP / zj7rtrLqMNjfM2ltda sIWkuY5C0skRZ1BmCt6rFeK16A1pilNh2H8jR54lYWlzJrkV3Bfz3Sm4MIu7mZTDX4 + DEvN2XjRd 9gMVQ76N / wA49vM1zHbXM8c0eoCe + SS / EafV7ctchuTqxb0rkgFVPWnWmKq8N9 + RNxrd / rN1Hc2N 9FKxvnuHuxHyndYORVHkXjKYkIp0CgniOqq + zufyAudGvblbyWXTLlI7O4ZmvuHp2TRyxBOAHAKY VZeNPDxGKqFjcf8AOOWn23CzlNvaS + kRwW + 3aykjcV + EyKylELcqFhQ79cVTTQNQ / I7yPqLnSLiS 3vvTiswG + uzB / rSx3EUavMGjLOrRn7W1QDTFWT6D + b3kLXtXXSdM1Az3by / V4qRSBHkEbS8VelPs xSb9PhO / SqhmWKuxV2KuxV2KuxV2KuxVguvQxv8AmnoIdQ6SWkyOrAEEenPUEHr1yif94GyP0lnW XtbsVdirsVYt5i1Xzlby2baboMV + he8F1E0q8zHHtbiOQlFQ3A3PIEL0O + KsfHmb8xWs43P5boLk SopjN / aU4Mr + vIPh + Gq / CoJ3577VqpRuqeY / PscCXFn5HWa8YuZY2u4Cf3d0IkHOi7vEizBug6Hp XFDd15l / MCJ29LySLiL0Y5Agu4FYmWzaWWAk7VS5jERalGBBptuqpa55h8xx3FxbP + Xx1C2huAbW X1oJElMatNFMFEchQiZVFWpxY8q4qsuPOH5lJHxi / Lss3qxoVGo2pX0iCXbdV + yBxp4n71UU / mbz 0LWCUeQi1zJHK0tv9ftfgKyIFTnx4kyIzN4VWle + Krk8wef3uLCBvKEaCUWLXt4bqIoglEIvFEez gweo / HduXDbqMVTPyPeeaL / TrifzRosOi6jHdOkEMLpKJIRGlJuSNJxLMzrQmtBirJMVdirsVdir sVdirsVQk1xdi6dI0j9KJY3dnYgsHZg9KA04KvIdeXT4euRJKaYprop + aXltvGC4A + iKb + uVT / vI s4 / SWRyXmoR3sjuYRp6Sx24jAYzFpeAEnPkFA5yBeHHoOXLfjltm / JjQTPJMXYq7FXmX5qadpavp zXsXmK8EbXVwv6Fj + sMFneGGSEs32KrJRAu4TnShAOKWDNZaU6X11BpvnWaW5WZZTc26RFzcgQtx YKzdSDsKcS3yxVFeYLLy6LLREFt5jm0u8t7iWCawWI3bSyys7DjHH + 2Iy54ydOJp0oqqfWJbqW5t bObzxpf1S1C2Ckj96YIgjstuSnPi7KWo9SxoSuKom31BpLu / s7OPzxbrq4k4GVTElnIsn1smEkSc OfBkLmvWm / KoVSSTUtchiMsVt50V7uVY3VLib01K3LTM5k + ruSRH6SOevCoFfTYYqiba + 1q60w / 7 jPNHpyWcWlppd05e2AFqqLM8b2zAS8rUNWhoZCxpuMVTHXo7i980W8FxpvmR4ri49B72Bmlt7WBr i2ZlfnCrqnwVKLWqb1 + 0AqhPqNv5ZEnl5brzWLmC9e5ii0uYSmS1bnEh4RGES / V3ZYwCB8I5GtcV Ra3c0CXE91fed / Tuby6020VVPqD95bESFSeNPUkZYHjG6ch9oYqu / SRvNLaSJ / PsIgtY46shScrN 9ZX1AoJ5ypz35U2VG32xVCnUpJtcpFH58tre / lmn9KJTHBCtzI8QHGg4n1HL0rsKNv0xV7H5Vl9T y5p7UvR + 5Vf9yYpe / D8P7 / 8Ay9tzihNcVdirsVeUfmdpH503vmsS + Rtcs9M0WOwhGpW9ysZkd / Vu CxQva3RFY6KKHr2wFITjWrTWv8e + XzLe2bXoS4 + ryCCRFVfRkDViM7GStezrTrv0ymUTxDcX + PNm CKOzzy48ifnj / wArHOvXvm2GTyzb6 / aGbTIrm6iV7Z7qFo4xbCMxbRSIpDOen2j1NtsH0FkkOxV2 KsB / MYeU7ubTn1PzTd6F6P1uIfo + 4aISrGYprmOZ4w1AiwAGph3vHFWMQ / 4IuLBbm2 / MjX5LSOSK 39RLqZmkljjuGCqBDyYshJbgN + C4pRWtr5Vl1ea2 / wCVi6vpuq6jPJJZWrXLpEj3SLJFDHEUQFIx KhCcuQrxJ8FUdNonk24Mwl893F2qwTWtxbvqEE / LndNdIXjALGSGpjj7hRQYqhdB8p / l / pGtaf5n g86tNDZq0FpFPf272oUp + 8QV7n6yGfevJlY7ndVncXnnybLBDPFrdk6T09ELPGXYtIsVOAPKokkV CKbMaHFCsnm3yzLKkcGp29wWkaEtA4lRJEQuVlePksZ4oT8ZHTFUFe / mL5JsnaO51aFGURNQcm5J PxMcicQeah2F + NaqK7nFUSnnbyc0Ql / TlgqGI3FXuYk / cglfVozD4KqaN0xVc3nPyesfqtruniPk I + ZuoAvMryC159eO9PDFV0vm / wAqRTy276xZC5gZklthcRGVXQMzIYwxfkBG3w0rsfDFVKLzz5Kl aJY9f05mmKiFBdwcmL / ZCjnUk + GKp3irsVdirsVQVxYXD3oninVIJEWK7heMuXVCxXgwZeB + M8qq 1RSlMiRum2LeYmP / ACtDymtBQxXrVrvUQsNhT / KzHnP97GPkW6MD4cpdAQyWXRkkund5SbeWeO6l tyo3mhCCKjdQqmJXp1LAb0qpyOFptMckh3KuxV5z + a8yWZ0z6vF5aWWs9yD5jLRpySW35PDx2LVc Fq78uBGKWErFcSWcvFvy9tTI6OhgkVv3kgZVZzIWXeAPxFN + PdajFUx1ua8TVLC9t18oRa26OdVs r6W2X0rqN2USEhmm5IsSRng5 + KtelcVQ3p3Fvqk97NF5QLi0a5iNqrMFkinltnZxCRNLGS4D / bCs rcuB44qgtNu7jVtR03QLGDyU5uxJLBZW8FwxMTKvqTKskRCSGK1HHlQMor8QCnFU6k / Lb8x4FRbC 08thYrhpIXe2WOaGL1 / XYRFYGTk7BGBYbFATXkaKoi0 / L38xrZ5ZLa38v2EzXcs0b2kKjgksc8ZK 8rcVPGVa8wSTy3CnFURd / l35xfXbWaGz0F9IikSK7hngX1ntI2hAghZIVCJ6UZADA / EP5SOKrtT8 h + Z4tRuLfSfL + gXVpJGYYb6 / giBSzZ5T9RpCqNwCiPqh + 0fiqBRVx8j + cIrUL / h4yxdSyahK7CZJ XC2v7qOCQs / xmTgZjJVn / Z4 / y4qvi8n + f5BPe3OgeUl1d3S6EkcM9JLmQSpcNK7BnaqOKNsakjcb lVA2v5e + fIdStZl8v + T0t0AM / G3kLg + px4xngG4rEobrXn4imKvVtIOrnTLf9MCAanx / 0r6rz9Dn X / dfP4qfPFCMxV2KuxV2KsO8wMw / MfyqoPwsl4SPcQPT9eYuSA8WMutENsT6CzHMpqdirsVdirz7 8w5tZB0y5Pkmz8ymO4nijjmuoI2hHqx / VpUkuFADTFASiqSCBviliaNryWrXWo / k3YpcRtDJcutx ZuJSVkEkiqkcj8laVqLR2bkR1OKu8xXGoSvqIf8AKuwvmuRBIJ2vLO3mEuoWvqSrMWCyiVJ3dOQK luq + JVVxea9JqE + j / wDKs7G01n6vdNpl5K8DW00X16IybIAyK5nMrL6la + NcVXac / mXSrq + 1i8 / L XTob + 3uY7fR5re4trea4DJc / vPUZpCCXjijRPtfvNq74qmdr + ZH5spc2Vpf / AJbT + rdSlHuIb6Ew xxg1LMQsgXitPtsvI9PDFUTefmL + Y0dy0Vt5Ad4pJ57eyln1O3t2mMLOEYRSIHo6x86deNT0oSq1 b + fvzQgjaTVPIknAzpBF9VuVkajSQx + qyxiZuLCWSTp8ASjHeuKqyecfzYKXkTeRFWah2xa3P6Qg 9OUxo7wkxfaUSkKv29id6UxVSt / O / wCbsWm6c955A + tX9y0ovYre / t4Vt1QqIz8ZkD + oCT9oUxVf b + dfzaWZYrjyD6yukL + vHqNvEqNJBG0qMreox9OZpFqOw2BxVET + cvzLW7hWLyM7W / qcJyb + DkUL zKHU0AFFijcg / wC / Kbcd1DMtIur270q0ur6zOn3s8KSXNiXEphkZQWjMigK3E7VGKovFXYq7FXYq w7zEP + QjeUz4pej / AJIHKJ / 3kfi2R + ksxy9rdirsVdirHfN35f8Albza9i + u2rXLaczPZlZZYuDO UYn92y1NYl6 / xOKses / yC / K + zuLS4t9MkSWyoYGF1cbESNKCfj3PN + p + XTbFNrD / AM49 / lSbVLVt KkaBI1hVTdXP2Vlab / fnXnI330xW0Xcfkh + W1za29tPpjvDayzTQj6xOCGuTWUEh91J / Z6YotDan + Qf5aaprF5qt9YzzXF65mlT61cIiyu7vJIgR1KlzJQivGgFAN6qbW2f / ADj9 ​​+ V9lNHPZ6dPbzwlj DIt5ctwZxQsFeRk + 9Titqo / IX8svq7QyabJL6n1TnK1zP6h + oxejCQyupX4Ca8aVxW1KD / nHv8qr e + gvodLlS4t5VniYXd1RZFIZSF9SmxHTFbZT5Q8k + XfKNhNY6FbtbW1xL68qtJJLWTgsdQZC1PhQ bDbFCe4q7FXYq7FXYq7FXYq7FWH + Yq / 8rE8pHtxvqfP0DlE / rj8WyP0lmGXtbsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirEfMY / 5CD5QPtqH / UPlE / rj8WyP0ll2XtbsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirEfMpI8 / wDk7YUP6Rqe9fq4ymf1x + LZH6T8 GXZc1uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KsO80uw8 / + TQBsTf0 / 5EAH KZ / Xh5tkfpLMcua3Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUi1fy / c33mb QdWSZEg0n60Zo2BLubiNY1CkbAChJrkJQsg9zISoEJ7k2LsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdiq2WWKGJ5pnWOKNS8kjkKqqoqWYnYADCASaCCQBZS3 / Fflb / AKvFj / 0kw / 8ANWW / l8n8 2XyLT + axfzo / MO / xX5W / 6vFj / wBJMP8AzVj + XyfzZfIr + axfzo / MO / xX5W / 6vFj / ANJMP / NWP5fJ / Nl8iv5rF / Oj8w7 / ABX5W / 6vFj / 0kw / 81Y / l8n82XyK / msX86PzDv8V + Vv8Aq8WP / STD / wA1Y / l8 n82XyK / msX86PzDv8V + Vv + rxY / 8ASTD / AM1Y / l8n82XyK / msX86PzCra + YNBu51t7XUrW4nevCGK eN3NBU0VWJNAK5GWGcRZiQPcyjnxyNCQJ96PyttdirsVdirsVdirsVdirsVdirsVdirsVdiqVebL O5vfKus2dqhlubmxuYYIxQFnkhZVXeg3Jy7TyEckSeQkPvaNTEyxSA5mJ + 581 / 8AKo / zG / 6ssv8A yMh / 5rzqv5RwfzvveQ / kvUfzfud / yqP8xv8Aqyy / 8jIf + a8f5RwfzvvX + S9R / N + 56GdCn9Z3H5XJ xZlYA3MG1GXkAKUA4pT5knvms8UV / f8A2F2vgm / 8X + 0JYnlHWFk07 / kHxMNpG63MZuLYmeVofTV2 YryoGJfiT9qlKUobjqY7 / vefkdt2kaWfp / c7DzG + 34KWea / y / wDNWrT276T5MOjRxIVljjnikEjH fluwp8st0 + sxwB4snF8GnU6HLMjgxcHxCRf8qj / Mb / qyy / 8AIyH / AJrzI / lHB / O + 9xv5L1H837mV flb + XXnTR / PemajqWlvb2UHr + rMzxkLzt5EXZWJ3ZgMw9frcU8MoxlZ2 + 8Ob2doM2PPGUo0Bf3F7 / nNvUuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ksd80ecbbRm + rQqlxf8PVeN3Ecc UW / 7yVzsteJ4g0rQ1KqCwytPpTk3O0XE1OrGPYby + 73sQvPzBuJbiOG119Hu2mgt1hs7YPBJJcgc OLSJI1B1bgz + 2Z0dGALMNqJ3O + 348nXz1xJoT3sDYbb / AI82WaV5j1OHUk0fzDBHb3co / wBEvIT + 4uKdQqkkqe258K8Syg4WTBEx4sZsdR1Dn49RIS4Mgo9D0LJcxHMeEeRfOnmzRLe9kk0q91YS20F0 z6p5msLwRg3BgjWIlY0T1EYtyrRmUL13xS9DXzp52kt1dPI16kzrLwjmvLJQHSESRh3SSQqJX / dg 0PHqRihkfl7UdT1HS47rU9Lk0e8ZpFewmkimZQrlVbnCzIeSgN / nXFUxxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV5de6bpt / ZeZ7vVoA8txfyWqXblPSt2glWO2dixrv + 75KFIPHcU67iE5RMBE 8o3XffP9LpJ44yjkMxzlV91Hb9DCbJ9NtAqwifUdQtov9DjonoRO83rMsduFWYIxoyMKEMV + zmfI SlzqMTz7 + Vc + X46uugYx5XKQ5d3O + XOv2cmRaXb6xPI + o3cMXrI8H + mJI9yomjuKCQv ++ iDBJCg / eVqA29FzFyGI9IPfty6fA / Y5eMTPqIHTfnvfxh3vVP01D / h79N + m3ofVPrvpbc + Hperx60rTNP4R 4 + Dzp3fjDw + Ppw39lvn7T9IuvVjSKyOm3VwIY5TceSwWJaQMJJZbR5E + OilgDs3ZWquVN6f2 / wCY X5mXZYzpq9oLS8ihf6v5d / 3ohkQAvxluJeCh53PNXOxFBvxCqvpHmb8yLnzDBBPqmuCwu0t4ozJ5 dtoY4pmkgV3kk9RmCtzblUUVa03UHFXp3lTSvN1hHOPMWuR608lPRMdolr6Z5yMfsE8hxZF3 / lr3 OKE + xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KsL1 / SJLG8vr + doP0JdALOZEeR4TODFJ6cSNHyM hc1apb4qBdt8 / Dk4gIi + MfbW / N12fFwkyNcB + y9uXn + liPnKN7u4ay8u3N2806tJdX0awiynNwKS tJLEqRQyII6EnixLCppmdpTwi8gG3TexX2kOBqxxHhxk2eZ24TfPlsD8uaI0WLzDfWH + Gp9aj1K5 YwROllGxhs7a3FBN9YYJzYkKy7Es46leVIZTCMvEEeEb8 + ZJ6V + NmeEZJR8Mz4jty5RA63 + LL1T6 lbfUvqPAfVfS9H0 + 3p8ePH7s0 / Ebvq7vgHDw9Hlvl / zB5b8pXKW2leTvNMC31otwsXoSTwRpFDyW Lg1w6JLSLoBXkdzvkWbXl38t / wAtPMEWqTN5U1Owa5dPrcWoSyQtJ6iidHVUuHG3q8vFW22ZdlWQ Wn5ReQ7S60 + 6h0qcT6XLDcWTG6lYJJbpHHGxUzUaiwqPiB7 + JxRbNfVk / wB8v96f81Yq71ZP98v9 6f8ANWKoW + GpyKn1Njbspq / JI5Awp0pzGKoFYPNReIvdRqoNZgsKbgHYCsn7Q6nbCra2vmVIeP18 yS / zvBCBXkCNlcfs7YFXG38xkFfrgFa / EII + Q69KyEdx1GKtG38ylAPrgB4EE + jHXnxIDfbp1oaU xVTsm8wXGnBxLNDc8mVhcwQqwaN2VvhSTjxanwkdRQg74qqrD5m9Hi10glFfjEKGu4pX94o3oa7d / bFXSxeZ9zFcx1LMQrQqAFNAo2kJ23OKtNb + Zy / Jb1AKAen9XQio6mvq13xVzW / mbkpS8UKoAKm3 jPI0AJJEo7gnbCqarLMFHKFi1PiI4AV + XLArfqyf75f70 / 5qxV3qyf75f70 / 5qxVKvMOtx6fZAz6 bc3sUxKSxRQmdREBWQuIxJtxrQEfEaDYVIuwYzI7ED400Z8ogNwZX5WweWPyCzrP / h4Woo1BLxpD qcQTjXiFhjIiC / CfAD76bESz8uOHzh9 / N1pjp + fBP5T + 7kyXQ / MugW7W2maZol / ZQzMgQLp8sMKm UA85h5hV6 / ETmJlwzNylKJ / zg5mHPjFRjGQ / zSAyzMNzX // Z
  • Акробат Дистиллятор 8. 1.0 (Windows) uuid: 6897429a-7069-4787-8d2f-98dedc019c6cuuid: 9718760b-3936-49c0-a31f-f060feb6ed08proof: pdf1FalseTrue209.980292297.038889Millimeters
  • ArialBoldBold8d
  • ArialMTArialRegular Открытый тип Версия 5.10Falsearial.ttf
  • Swiss721BT-MediumSwis721 Md BTMediumTrueTypemfgpctt-v1.52 Среда, 27 января 1993 г., 10:18:23 (EST) Falsett0759m.TTF
  • Swiss721BT-LightSwis721 Lt BTLightTrueTypemfgpctt-v1.57, среда, 24 февраля 1993 г., 12:05:12 (EST) Falsett0001m.TTF
  • Swiss721BT-HeavySwis721 Hv BTHeavyTrueTypemfgpctt-v1.52 Понедельник, 25 января 1993 г., 16:16:53 (EST) Falsett0102m.TTF
  • StencilStencilRegularОткрытый тип Версия 1.52FalseSTENCIL.TTF
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • PANTONE 2935 U
  • Группа образцов по умолчанию 0
  • PANTONE 2935 USPOT100.000000RGB0117192
  • конечный поток эндобдж 32 0 объект > эндобдж 34 0 объект > эндобдж 39 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / Thumb 1829 0 R / TrimBox [0. -.WaA? .9vm5 + (! {CRhtt ρ’ñ *) \ {Na @ 3`↸G-xx #; Û ֋ oz1b ڑ R F ~ ݉ / «u 4CW & kk

    Экспериментальные всенаправленные антенны для 6 метров

    Экспериментальные всенаправленные антенны для 6 метров

    Экспериментальные всенаправленные антенны на 6 метров

    Л. Б. Чебик, W4RNL (SK)


    Хотя наша тема относится к 6-метровой диапазон — точнее, 50,5 МГц в качестве проектной частоты — идеи в последующий примечания применимы к любому другому диапазону, на котором мы хотим использовать любой из конструкция антенны обеспечивает горизонтально поляризованный всенаправленный шаблон.

    Сделаем краткий обзор турникеты и их ограничения с последующим введением некоторых всенаправленные антенны разных типов.

    Турникеты

    Основная идея турникета не зависит от любой тип антенны. Подойдет любая антенна с горизонтальной поляризацией предмет для турникет. Самый распространенный тип турникета состоит из двух диполей, так как схематически изображено в Рис.1 .

    Диполи установлены под прямым углом к ​​каждому Другие. Затем мы проводим линию фазирования под углом 90 градусов между ними, чтобы получить квадратуру, то есть фазировку на 90 градусов.Есть более сложные системы достижения требуемой поэтапности, но каждая из них подлежит те же ограничения. Ключевым требованием для простой системы фазирования является что характеристический импеданс (Zo) фазирующей линии должен быть очень близко к естественному резонансному сопротивлению отдельных диполей. А 70-омная линия хорошо сочетается с дипольным турникетом. Чистая точка питания импеданс будет 1/2 импеданса отдельных диполей, или около 35 Ом для антенны, изображенной на рисунке Рис. 1 .

    А диполь имеет ограничение -3 дБ ширина луча. Таким образом, рисунок, создаваемый турникетом, антенна будет меньше идеально круглой. Вариация усиления около край рисунка чуть более 1 дБ для идеально сконструированного турникет. Рис. 2 — слева — показывает квадратную, но пригодную для использования диаграмму азимута дипольного турникета.

    Азимутальная диаграмма — есть ли в свободном пространстве Е-плоскость. диаграмма направленности или азимутальная диаграмма относительно реальной земли — не меняется, кроме для увеличения мощности сигнала, создаваемого отражениями от земли и угол места максимального излучения над землей.Все антенны которые мы обсудим, имеют углы взлета 13 градусов при установке 1 длина волны над землей.

    Н-образная плоскость в свободном пространстве становится высотой над землей. Рис.2 — к справа — диаграмма свободного пространства в H-плоскости для диполя. турникет. Из этого мы должны сделать вывод об одном главном ограничении турникет дипольный: лучше излучает бортик в плоскость турникета. проводов, чем с краев — и именно краевое излучение делает возможна связь с горизонтальной поляризацией от точки к точке.

    На рис. 3 показана результирующая отметка. шаблон, когда мы помещаем дипольный турникет на 1 длину волны над землей. На частоте 50,5 МГц это высота около 20 футов. Самая сильная доля не самая низкая доля, но вторая доля. Самый нижний лепесток диполя Турникет имеет коэффициент усиления всего около 4,8 дБи. Хотя подходит для многих дизайнеры посчитали, что мы можем добиться большего. Тем не мение, мы всегда должны помнить, что когда мы создаем почти или идеально всенаправленный паттерн, мы всегда должны ожидать меньшего усиления, чем от диполь.Усиление диполя составляет от 7,5 до 8,0 дБи при том же уровне. высота, потому что у него всего две доли с глубокими нулями на концах. В дипольный турникет использует ту же мощность равномерно во всех направлениях, поэтому в каждом направлении мощность будет ниже, чем в двунаправленном главные доли уединенного диполя.

    Низкое усиление — не единственное ограничение дипольного турникета. При изменении частоты турникет дает иллюзию простой антенны, потому что КСВ остается почти постоянный в очень широком диапазоне частот.Однако узор не стоит на месте. Поскольку мы изменяем частоту от дизайна Частота рисунка становится все менее круглой. На рис. 4 показаны диаграммы направленности дипольных турникетов с отклонением на 1 МГц от проектной частоты.

    Шаблоны на Рис. 4 тоже подойдут. иллюстрации других отклонений от идеальной конструкции. Для Например, если фазовая линия слишком длинная или слишком короткая, мы получим некруглые узоры. Если на линии Zo выше или ниже, чем у отдельных антенн, мы получим некруглые диаграммы направленности.Есть количество схем для получения импеданса точки питания 50 Ом с использованием разная длина линии для каждого диполя. Однако это не так. импеданс, задающий образец. Вместо этого это ток на каждом равные по величине диполи и разные по фазовому углу на 90 градусов, что дает круговой узор. Практически все совпадения схемы приводят к искаженным образцам.

    Дипольный турникет — это несколько точный инструмент, который не поддается случайному строительство, если мы не сможем жить с некруглая диаграмма азимута.Если мы сможем добиться хорошей точности в наших измерения элементов и при построении фазовой линии, мы можем сделать некоторые улучшения по сравнению с диаграммой высот диполя и добиться немного больше усиления.

    Рис. 5 показывает одно направление, в котором мы могли бы go: четырехъядерный турникет. По сути, четырехъядерный турникет — это двухчетверный турникет. петли — показаны в ромбовидной конфигурации — подаются в основании так же, как и мы накормить два диполя. Однако импеданс резонансной четырехугольной петли на 6 метров, состоящих из медного провода №14, составляет около 125 Ом.Следовательно, мы должны сделать нашу фазирующую линию из RG-63, примерно единственного имеющегося 125-омного коаксиальный. Чистый импеданс будет около 62 Ом, что дает адекватный согласование коаксиального кабеля, тем более что кривая четырехугольного КСВ будет такой же плоской, дипольная кривая. Действительно, КСВ почти ничего не говорит нам о производительности. турникета, за двумя исключениями. Это может сказать нам, что у нас есть обрыв цепи или короткое замыкание где-то на линии. Как хорошо, это может выявить необходимость в средствах подавления синфазных токов.

    Потому что доли индивидуума четырехугольная петля несколько шире, чем у диполя, E-плоскости или азимутальная диаграмма будет несколько более округлой. На рис. 6 показан диаграмма азимута свободного пространства (слева) для четырехместного турникета. В изменение усиления от максимального к минимальному несколько ниже 1 дБ для квадрокоптера. турникет.

    Рисунок в H-плоскости справа показывает преимущество квадроцикла перед диполем в качестве антенны для установки в работа турникета. Прирост по вертикали не превышает усиление в горизонтальном направлении.В результате высота рисунок четырехместного турникета с центральной ступицей на длине волны 1 выше земля покажет главный лепесток, который значительно сильнее, чем вторая доля вверх. Кроме того, излучение прямо вверх падает на около 5 дБ. На рис. 7 показан образец рельефа.

    Счетверенный турникет показывает усиление (относительно земли на 13 градусов) около 5,7 дБ, почти на полный дБ сильнее, чем турникет дипольный. Однако на счетверенный турникет распространяются все та же чувствительность к неточным конструкциям и дизайну, что и дипольный турникет. QEX опубликовал статью в марте / апреле 2002 года, в которой подробно рассматривались эти уязвимости.

    Модернизация практичного 6-метрового турникета Quad
    В мае 2002 года я опубликовал в QST несколько заметок. на практичном 6-метровом квадроцикле с турникетом для всенаправленного горизонтально поляризованные коммуникации («6-метровый четырехъядерный турникет», стр. 42-46). Общий вид и размеры антенны показаны на рис. и рис. QT-1 . Подробности и предыстория вы найдете в статье.

    Ключевыми элементами этих примечаний к обновлению являются конкретные методы строительства, которые я использовал, со скрещенными руками из ХПВХ, чтобы разложить провода. На рис. QT-2 показаны некоторые детали. Особо обратите внимание на использование отверстий в главной мачте и болтов для крепления поперечин.

    На рис. QT-3 показан метод, который я использовал для соедините фазовую линию и главную линию подачи с пластиной, которая окружает мачта в нижней части петель. Оригинальная статья предусматривает объяснения всех сокращений в эскизе.

    Иван Кук, K4SRB, построил интересный вариация турникета на квадроцикл на 6.В его версии используются хитроумные скрутки на ПВХ — буквально. Рис. QT-4 показывает, как Иван объясняет свое антенна в местный клуб. С точки зрения конструкции, пожалуй, самый примечательной особенностью является отсутствие гаек и болтов на центральном стыке опор с мачтой. Вместо этого Иван использует набор локтей. и короткие звенья из ПВХ, чтобы руки были на одном уровне. Он цементирует больше всего суставов, но оставляет некоторые, используя только фрикционную посадку.

    Причина фрикционной посадки в том, что Иван использует свой турникет в поле.Для транспортировки он может крутить элементы в плоскую плоскость. Кроме того, он использовал паяные соединения — покрытые ПВХ — для фазы и магистрали соединения фидерной линии. Эти шаги эффективно устраняют необходимость в мачта, простирающаяся от земли до основания антенны. Вместо мачту, Иван вцепил крюк в верхнюю часть центрального рычага и вешает антенна от ветки дерева. Рис. Qt-5 дает общее представление об используемой антенне.

    Варианты Ивана показывают две важные вещи антенным экспериментаторам.Во-первых, это универсальность ПВХ в качестве общая опорная конструкция, невидимая RF минимум через 2 метров и для многих целей через 70 см. Второй пункт — это изобретательность отдельного экспериментатора в адаптации конструкции антенны к определенному набору потребностей и целей. Иван несколько преобразовал неуклюжая структура в ту, которая удобна как в использовании, так и в транспорт.

    Счетверенный турникет не обязательно идеальная антенна. У этого есть недостаток. Его петлевое построение по существу размещает два диполя на среднем расстоянии 1/4 друг от друга. длина волны.Именно двойные или фазированные диполи определяют более сильный нижний лепесток антенны по сравнению с диполем турникет. Однако обычно нецелесообразно размещать два квадроцикла. турникеты в вертикальном штабеле. Обычная практика с диполем турникетов, но со степенью обычной невнимательности, которая приводит к относительно низкая производительность. Пара дипольных турникетов будет взаимодействуют друг с другом. Если в стеке должен быть почти идеальный круговой узор, отдельные диполи должны повторно резонировать в куча.Только при этом условии они получат круговой узор.

    Для лучшего контроля точки питания сопротивление, некоторые строители турникетов перешли на вертикальный прямоугольник в качестве базовой антенны. Если увеличить вертикальный размер квадрат и уменьшить горизонтальный размер, мы можем изменить сопротивление точки питания от значения квадрата 125 Ом до чего-то более близкого к тому, что нам нужно. Фактически, мы можем достичь 50 Ом, но это не наша цель здесь. Вместо этого нам нужен импеданс от 95 до 100 Ом, поэтому что фазовая линия турникета даст нам прямую точку питания 50 Ом сопротивление. На рис. R1 показан контур такого турникета, использующий медный провод AWG №14 и настроенный на 50,5 МГц.

    Вертикальные стороны примерно в 1,3 раза длиннее горизонтальных проводов. Фазовая линия составляет 49 дюймов RG-62, который имеет коэффициент скорости 0,84 (для электрической длины 58,33 дюйма). Импеданс питающего стержня настолько близок к 50 Ом, что КСВ не увеличивается выше 1,1: 1 на первой частоте 6 метров. Однако КСВ никогда не бывает проблема с элементами турникета. КСВ остается почти постоянным в течение пропускная способность, которая намного шире, чем пропускная способность, по которой шаблон сохраняет свою всенаправленную форму.

    На рис. R2 показаны угол места и азимут. выкройки прямоугольного четырехъядерного турникета. Узор практически идентична выкройке для версии с четырёхстворчатым турникетом. Прямоугольники так мало выходят за рамки квадрата, чтобы получить импедансы отдельных контуров около 100 Ом, усиление не увеличивается знаменательно. В этом случае средний коэффициент усиления составляет около 5,5 дБи с Разница на 1 дБ между точками максимума и минимума.

    Разборчивость турникета антенны — а также их относительно большие размеры в 6 метров и ниже — заставило дизайнеров искать другие варианты при создании горизонтально поляризованная всенаправленная антенна.

    Незамкнутые контуры

    Возможно создание всенаправленного горизонтально поляризованного антенна с использованием прерывистой петли с общей длиной волны менее 1 длина провода. Есть два типа этих петель, которые напоминают треугольники или прямоугольники: петли большего размера с общей длиной провода, равной около 3/4 длины волны и меньшие петли с длиной провода в непосредственной близости 1/2 длины волны. Есть интересные различия между более крупными и более мелкие петли, поэтому рассмотрим их отдельно.
    Петли большего размера В любом из проектов с открытым контуром один из ключей к успеху — найти правильный форма так, чтобы излучение от центральной части и излучения от ног балансирует в круговой узор комбинезона. По этой причине, только определенные отношения между центральной частью и концевыми деталями будет работать. Сила тока в центральной и конечной частях неодинакова. Поэтому, как правило, формирование больших петель будет треугольный. Загибание концевых частей друг к другу — это один из способов точно настроить баланс токов и получившуюся картину.

    На рис. 8 показаны два примера больших петель: широкозазорная и узкая. версии с разрывом. Версии являются результатом приоритета одной из другие цели упражнения помимо формы рисунка. Другие два цели — это импеданс точки питания и расстояние между кончиками цикл заканчивается. В общем, с большими петлями две цели не являются совместимый.

    Верхний треугольник с широким зазором в Рис. 8 жертвует удобством близкого разнесенные наконечники для импеданса точки питания 50 Ом.Фактически, как и все петли, которые мы будем исследовать, имеет высокое индуктивное реактивное сопротивление на точка питания. Однако мы можем компенсировать это последовательной емкостью. в точке питания, используя методы, которые мы опишем далее. В модель с широким зазором показывает импеданс 50 Ом после компенсации с 1 МГц Ширина полосы КСВ 2: 1.

    Материал антенны для первоначальной конструкции — алюминий 1/4 «. Размеры будет меняться в зависимости от диаметра элемента. Центральная часть составляет 68 дюймов. длинный, с 53.Концы 7 дюймов. Загибаем концы так, чтобы получился близкий треугольник. в результате получается размер 47 дюймов от центральной части до концов элементов. Расстояние между наконечниками составляет 16 дюймов. На диаграмме показано максимальное усиление диаграммы направленности по азимуту. отклонение значительно ниже 0,1 дБ. С антенной на 1 длину волны вверх, коэффициент усиления над средней поверхностью при взлетном угле 13 градусов составляет 6,0 дБи, примерно На 0,3 дБ выше, чем у четырехъядерного турникета.

    Вверху Рис. 9 показывает диаграмму угла возвышения антенны в Высота в 1 длину волны.Вертикальное излучение (прямо вверх) составляет несколько дБ. ниже, чем для четверной петли.

    Вернемся к Рис. 8 и рассмотрим нижнюю петлю. Здесь разрыв сужен до 0,5 дюйма, так что выравнивание концов становится намного проще механический процесс. Чтобы выдержать круговой узор, диаметр 1/4 дюйма элемент имеет длину 62 дюйма в центральной части. Концы имеют длину 52,9 дюйма, в результате получается расстояние 43 дюйма между центральной секцией элемента и чаевые.

    Азимутальная диаграмма для этой версии прерывистой петли круговая. в пределах 0.6 дБ по горизонту. Как показано в нижней половине Рис. 9 , вторичные лепестки еще больше уменьшаются при вертикальном движении излучения почти на 18 дБ ниже силы основных лепестков. Прирост — снова на угол взлета 13 градусов с антенной на 1 длину волны вверх — в среднем около 6,3 дБи, что является дальнейшим увеличением по сравнению с петлей большого пространства.

    Как и у петли с большим промежутком, точка питания узкозазорной версии антенна имеет высокое индуктивное сопротивление, требующее компенсации.В резистивная составляющая импеданса составляет около 23,3 Ом. Поэтому мы требуется дополнительный метод согласования этой антенны — даже с с компенсацией реактивного сопротивления — коаксиальному кабелю на 50 Ом. Самый простой способ заключается в использовании 35-омного отрезка кабеля с длиной волны 1/4 длины волны. Мы можем построить сечение из 38,5 дюйма РГ-83 (с коэффициентом скорости 0,66, для электрическая длина 58,4 дюйма) или от параллельных участков 70-омных кабелей (которые бывают разных скоростей, в зависимости от использования твердого или вспененные диэлектрики).

    Результат на расчетной частоте очень близок к 50-омному коаксиальному кабелю. Однако полоса пропускания КСВ 2: 1 составляет всего около 540 кГц на антенне. терминалы. Из-за потерь в кабеле КСВ, измеренное на стороне передатчика. линия, вероятно, покажет более широкую полосу пропускания.

    Оба контура требуют, чтобы мы разместили последовательные конденсаторы в линии на клеммы точки питания. Полная емкость для версии с широким зазором составляет 4,98 пФ, а для узкозонной версии — 5,48 пФ. Эти числа слишком точны, потому что конструктивные переменные создадут значительные различия в индуктивном сопротивлении точки питания.

    Возможно, лучший способ достичь требуемой емкости с максимальной Контроль подстройки заключается в установке конденсаторов на каждой стороне линии, используя удвойте требуемую общую емкость для этой последовательной установки. Мы можем поэкспериментируйте с небольшими конденсаторами постоянной емкости или настройте антенну переменными и замените их фиксированными значениями по завершении настройки. Тем не мение, для максимального контроля мы можем рассмотреть возможность использования изолированного провода или тонкого трубка плотно прилегает к раздельному питающему элементу с каждой стороны линии. Емкость провода и элемента зависит от нескольких переменные: лицевые поверхности проводника, расстояние между проводов и диэлектрической проницаемости изоляции на проводе или тонкая трубка. Поскольку строитель, скорее всего, будет использовать подручные материалы, это невозможно дать подробное руководство. Скорее всего, стоит начать с слишком длинные провода и обрезать их — равномерно на каждом сторона — до исчезновения реактивного сопротивления на проектной частоте.

    Меньшие петли Только что описанные большие петли будут иметь длину центрального сечения между 5 и 6 футов.Этот размер — значительная экономия по сравнению с диполем или квадрокоптером. антенна турникета. Однако для многих это по-прежнему значительный инсталляции. Следовательно, можно захотеть изучить прерванные циклы в общая длина провода 1/2 длины волны.

    На коммерческом рынке имеются одноэлементные разорванные петли меньший сорт. Их размер около 41 «в центре, с 49». ножки — примерно и используйте узкую щель между концами. У меня нет всего физические характеристики этих антенн — произведены Par Electronics в Северной Каролине.Поэтому следующие примечания не обязательно относятся к этим антеннам.

    Большинство прерывистых петель промежуточного размера с одиночными элементами имеют тенденцию имеют очень низкие резистивные компоненты по отношению к импедансу точки питания, в то время как выдерживая значительное индуктивное реактивное сопротивление. Компенсируя сначала реактивное сопротивление, можно использовать балун или широкополосный тороидальный трансформатор чтобы поднять сопротивление до уровня коаксиального кабеля. Однако на сама точка питания, низкий импеданс повышает потенциал резистивного убытки застройщика без хорошо оборудованного магазина.Каждая фракция Ом в соединении преобразует более высокий процент подаваемой мощности в тепло, чем с более высоким импедансом в точке питания. Поэтому один может оставить такие сборки профессионалам, а для строительства дома возьмем более дешевый и простой в сборке подход.

    В 1997 году я представил в качестве 40-метровой антенны с ограниченным пространством IL-ZX, антенна с преобразованием импеданса промежуточного или прерывистого контура. Этот ссылка приведет вас к этому элементу в качестве фона. Мы можем подать заявку такой же подход и к 6-метровой версии IL-ZX.

    На рис. 10 показан общий контур прямоугольника, образующего IL-ZX. В короткие участки имеют длину 25 дюймов с каждой стороны, а более длинные участки — 41 дюйм. Есть зазор, который установлен на 1 «. Обратите внимание, что петля похожа на изуродованный сложенный диполь. Подается только один провод из пары «сверху-снизу». Промежуток состоит из параллельных проводов, каждый длиной 4 дюйма, расстояние между верхний и нижний провода.

    В некоторых конструктивных моделях расстояние между проволоками варьировалось от 1 дюйма до 4 дюймов с незначительными изменениями в остаточном индуктивном реактивном сопротивлении на точка питания.Кроме того, замена провода с AWG № 14 на AWG № 12 привела к в аналогичных небольших вариациях реактивного сопротивления точки питания. Фактически, можно было бы хорошо контролировать реактивное сопротивление, сделав провода в зазоре в стрелку точек, тем самым уменьшая скорость изменения емкости между концами как расстояние между зазорами изменено. Однако, изменяя интервал зазора с помощью нынешняя компоновка также создает только медленные изменения в точке питания реактивное сопротивление.

    Ключ к дизайну — и причина, по которой это прямоугольник, а не квадрат — заключается в необходимости иметь круговую диаграмму азимута и сопротивление точки питания с резистивной составляющей около 50 Ом.В размеры, указанные выше, дают диаграмму с отклонением примерно на 0,1 дБ. Верхняя часть Рис. 11 показывает, насколько почти круглый узор с длина волны антенны 1 над средней землей. Схема высот одинаково хорошо управляемый.

    Поскольку антенна меньше, чем более крупные петли, которые мы обсуждали, среднее усиление 5,8 дБи может показаться удивительным. Резистивная часть импеданс точки питания составляет около 58 Ом, а ширина полосы КСВ 2: 1 составляет около 500 кГц.Таким образом, рабочая полоса пропускания соответствует узкой большая петля, но не большая петля с широким зазором. Уровни усиления всех три сопоставимы.

    Контур IL-ZX имеет значительное индуктивное реактивное сопротивление и требует около 4,32 пФ общей емкости — или 8,64 пФ на клемму точки питания. В примечания, данные ранее о методах предоставления требуемой серии Емкость для больших контуров одинаково применима для IL-ZX.

    Одним из преимуществ обсуждаемых нами петель является легкость, с которой мы можем складывать их.К сожалению, многие люди все еще работают согласно ошибочному эмпирическому правилу, согласно которому стек дает пользователю усиление в 3 дБ. Фактически, выигрыш, который мы получаем от стека, зависит от расстояние между антеннами. Для диполей длина волны 5/8 дает примерно наибольшее преимущество в усилении по сравнению с одиночной антенной и с практичным материалов, это составляет чуть более 2,5 дБ.

    Первоначально целью стекирования пары антенн IL-ZX может быть: дополнительно подавить вертикальное излучение, так как это самая бесполезная часть диаграммы направленности по высоте.Расстояние в 1/2 длины волны дает максимальное вертикальное подавление излучения, но преимущество перед одиночный массив падает ниже 2,4 дБ. Хотя это очень полезный выигрыш, это просто не те теоретические 3,0 дБ, о которых так много говорят.

    Не менее важен тот факт, что стек снижает общую угол взлета массива. Если нижняя антенна находится на высоте 1 длины волны а верхний на 1,5 длины волны, тогда угол взлета упадет от 13 градусов до 10 градусов.Для стека из 2 IL-ZX усиление составит быть около 8,2 дБи.

    На рис. 12 показаны диаграммы азимута и возвышения для группы из двух IL-ZX. антенны. Круговая диаграмма азимута появляется исключительно для подтверждения того, что мы можем складывать эти типы петель без перепроектирования, как того требует штабелированные дипольные турникеты.

    Диаграмма возвышения показывает результаты использования 1/2 длины волны расстояние между антеннами. Все доли, кроме самой нижней, уменьшились. сила, желательный эффект для всенаправленных горизонтально поляризованных местные и региональные коммуникации.

    Стропа для штабелирования требует тщательной сборки. Две длины 70-75-омный коаксиальный кабель, каждая электрически имеет длину 3/4 длины волны (поскольку 1/4 длины волны секции бы не встретились) преобразую каждую предкомпенсированную 50-омную сопротивление до 100 Ом. Фитинг-тройник параллелен двум импедансам к приведет к совпадению 50 Ом с основной линией питания.

    Петли равномерного тока

    В 1944 г. появился недооцененный дизайн (Дональд Фостер, «Петлевые антенны с равномерным током», IRE , октябрь 1944 г.).Недавно Роберт Циммерман возродил эту идею в «Uniform Current Dipoles and Loops» в антенне X . на апрель 2006 года. Принцип — разделить окружность петли. на секции таким образом, чтобы индуктивность каждой длины провода была смещена на периодический конденсатор и так, чтобы петля показывала 50 Ом импеданс — без необходимости какой-либо формы согласования. Поделим квадрат проволоки на 7 секций. Каждая секция будет иметь длину 0,12 волны для общая окружность 0,84 длины волны.На каждом стыке проводов мы вставим конденсатор. Размер конденсатора зависит от провода. диаметр. AWG № 14 требует устройств на 9,63 пФ, тогда как AWG № 10 требует 10,31 пФ. Конденсаторы пФ. Конструкция максимально приближена к 10 пФ с AWG # 12. провод.

    В реальном выражении для 50,4 МГц каждый AWG Сечение провода №12 имеет длину 28,1 дюйма. Сторона квадрата составляет 49,2 дюйма. окружность 196,7 «. Обратите внимание, что секции (7) не соответствуют в стороны (4), что не мешает эффективной работе антенны.Одна модель антенны выглядит как контур на Рис. 13 .

    Обратите внимание, что не имеет значения, если точка питания размещены посередине или со смещением, пока точка подачи находится в середине сечение провода. На рисунке также показана относительная величина тока. по окружности петли. Уровень меняется менее чем на 4% все по периметру. (Первоначально это явление, по-видимому, было цель длинного дублета ПЗС-матрицы с открытым концом, но открытые концы не позволяют получение такого результата.).

    Равномерная токовая петля с квадратом обеспечивает горизонтально поляризованное излучение. Хотя совсем немного больше треугольников, результаты равны всенаправленность и превосходство по усилению. На 1 длине волны выше средний уровень грунта, усиление антенны в среднем составляет около 6,8 дБи, с общим изменение усиления около 0,6 дБ. Коэффициент усиления почти на дБ лучше, чем лучший треугольник. Рис. 14 показывает диаграммы возвышения и азимута, а также показывает одну важную причину улучшенного усиления от контура.

    Если вы сравните образцы высот с показанный для треугольника, вы увидите, что цикл производит практически нет излучения прямо вверх, оставляя больше энергии для нижние доли. Поскольку антенна не требует быстрой компенсации изменяя значения реактивного сопротивления, он показывает приемлемую ширину полосы КСВ. Как Как показано на Рис. 15 , диапазон КСВ 2: 1 50 Ом составляет от 50 до 50,85 МГц. Как только вы достигнете приемлемой длины сечения провода и задействуете как можно больше точный и хорошо подобранный набор конденсаторов, которые выдержат ожидаемого уровня мощности, вы можете изменить точную центральную частоту на изменяя длину провода, так как та же емкость в пределах примерно 0.1 pF будет выдерживать изменение центральной частоты почти на 400 кГц.

    Среди показанных экспериментальных схем прямоугольная петля равномерного тока, пожалуй, «лучшая из представленных».

    Заключение

    Прерывистая петля и равномерный ток Показанные здесь конструкции с квадратной петлей являются экспериментальными. Любой строитель должен рассчитываете потратить много времени на адаптацию местных материалов к потребностям дизайна по выбору. Кроме того, для настройки в полевых условиях также потребуется значительная осторожность и усилия.В конце концов, цель — создать действительно круговой горизонтально поляризованный рисунок с точкой питания сопротивление, совместимое с основной линией питания. Следовательно, много работы будет посвящен подбору антенны для формы диаграммы направленности, и равной объем работы пойдет на компенсацию реактивного сопротивления и получение при приемлемом резистивном сопротивлении.

    В конце концов, сомнительно, что петлевые конструкции менее привередливы, чем турникеты. Вместо этого они просто поменяйте местами в конструкция и дизайн, требующие пристального внимания к деталям.Создание кругового рисунка с горизонтальной поляризацией не означает подвиг, какое бы направление дизайна мы ни выбрали.

    Для частот выше 400 МГц концепции дизайна могут быть применены к конструкции печатной платы техники, так как элементы и конденсаторы легко изготавливаются этими методами. Антенна будет всего на несколько дюймов с каждой стороны. Однако для детального проектирования потребуется FDTD или аналогичные методы. которых нет в моем распоряжении.

    Вернуться на страницу любительского радио

    Сделано в Австралии | Полноростовый турникет безопасности

    Название продукта

    Выберите продуктSafePass AerWave Беспроводной и бесконтактный переключатель активации двери ТРЕБУЕТСЯ беспроводной приемник активации двери SafePass AerWave для использования с беспроводным активным инфракрасным переключателем активацииSafePass AerWave Бесконтактный и беспроводной датчик активации двери Vert-X Двойной комплект Swing Operator Kit Устройство открывания ворот — до 2.5-метровые ворота — 250 операций / день Инфракрасные мини-переключатели активации SAFEPASS S-Wave Access XL 10-метровая промышленная стрела GateAccess XL 10-метровая промышленная стрела Детектор петли (ворота Access XL) Фиксированная стойка (ворота Access XL) Складная опора (ворота Access XL) Фундамент Пластина (ворота штанги EVA) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Передатчики (ворота штанги EVA) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Фиксированная стойка (ворота штанги EVA) Складная опора (ворота штанги EVA) Ворота для промышленной стрелы EVA 7 метров и PoleEVA 5-метровая промышленная стрела Gate & PoleEVA 5- и 7-метровая стрела для интенсивного использования GatesTriStar SL3 Slim-Line TurnstilesSafePass J-Wave Slim Profile Инфракрасный бесконтактный переключатель активации двериSafePass SG19 Защитная световая завеса 8 метров Программируемые красные мигающие светодиоды на полюсе 8 метров Стандартный полюс 2 x 4 и совместная задняя часть аккумулятора 128 ммh33 комплект батарей 9 Ач в отдельной панели управления IP67 для интенсивных применений Механизм ручного разблокирования F21 с KeySafePass Детектор транспортных средств MD102 Компактный датчик обнаружения транспортных средств MD102 Двойной канал LD216 l DIN-рейка 12 / 24vac / dcSafePass HR-Robus RC пульт дистанционного управления для установки датчика с уровня пола Датчик активации промышленных дверей для микроволновых печей SafePass HR-Robus для дверей высотой до 7 м — корпус IP 67 Регулятор 20A 12/24 DC Беспроводной передатчик большого радиуса действия WMTX для настенного монтажа Беспроводной передатчик WMLX для внутреннего настенного монтажа (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Ретранслятор большого радиуса действия RPLX 800 25 Вт Комплект солнечной энергии с солнечной панелью, монтажным кронштейном, регулятором и аккумулятором 7 Ач (не подходит для стрелы AG&BK ворота) Тройник диаметром 50 мм x 1080, зеркальная хромированная пластина с 6 хромированными втулками для удержания всего Запасной дверной ключ AGBK 4-метровая опора 68 ммBK 3/4 метра Пружина РУЧНАЯ табличка для ворот ТОЛЬКО с монтажными зажимами РУЧНАЯ вывеска для ворот со знаком SafePass BL100B и BL110D Логика ворот для стрелы Дополнительная электрическая Переносное основание для ворот стрелы AG-2 с монтажной стойкой для солнечных панелей высотой 4 метра 2 солнечные панели по 60 Вт. регулятор, монтажные кронштейны + 2 батареи по 70 Ач, запираемые аккумуляторные ящики. До 1000 операций в день (может варьироваться в зависимости от условий) 16. Стопорное кольцо 24 мм, внешн, Galv (КОНТАКТЫ ДЛЯ ЦЕН) 72. Карманный справочник D5 EVO / D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 73. Карманный справочник D10 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 74. 2 x Этикетка с предупреждением о перемещении ворот 80X50 мм STD (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 75. Универсальный паспорт безопасности V1 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 76. Руководство пользователя Combine Slider V4 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 77. Этикетка Factory Sealed Anti Tamper 76X38 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 64.Коробка A10 / D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 65. Верх из полистирола A10 / D10 66. Основа из полистирола A10 / D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 68. Трубка из прозрачного пластика (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 69. Комплект крепежа A10 / D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 60. Сборка контроллера D10 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 61. Выводы аккумуляторной батареи D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 62. D10 Крышка вентиляционного отверстия (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 63. Основная крышка A10 и D10, версия 2 с печатью 57. Провод подключения аккумулятора D10 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 58. Предохранитель ATO 30A Littlefuse 0257030-PXPV (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 59.Стекло предохранителя 5 X 20MM F / B 3,15 A (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 51. Зарядное устройство D10 в сборе 52. Колесо энкодера D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 53. Linix LX 7147-H Двигатель 24 В (D10) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 54. 4 x PT Винт KB 6 X 20 Torx Drive WN1451 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 55. D10 Кронштейн двигателя ABS (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 56. Стабилизатор аккумуляторной батареи D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 44 + 45. Сборка кодировщика DOSS A10 / D10 + жгут D10 / D5 EVO DOSS V346. Переключатель Mag A10 / D10 в сборе (синий) 47. Кабельная пластина D10 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 48.2 x Плоская шайба LD S / S M4.3X9X0.8 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 49. Фиксатор крышки (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 50. Фиксатор крышки Pin Spring (КОНТАКТЫ ДЛЯ ЦЕН) 38. Подшипник 6203-Plain ERB (17x40x12) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 39. D10 Червячный вал V1 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 40. Подшипник 6205 ZZ ERB (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 41. Ведомая муфта (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 42. Ползун муфты (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 43. D10 Сэндвич-пластина 32. Гайка Full Galv M6 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 33. Шайба Flat HD Galv M6X12.5X1.6 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 34.Поддон M / C Pozi Galv M6x5536. A10 Lock Cover V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 37. Крышка шасси V2 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 27-28 + 35. Кулачок для Camlock, включая стопорную гайку кулачка и полную резьбу Camlock A10 и полную резьбу! 10 Camlock 29. Ручка разблокировки (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 30. Universal Keytag V2 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 31. Гайка M6 Nyloc (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 24. Торсионная пружина (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 25. 2 x Split Pin Galv 4 × 50 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 26. Шайба Sprint Galv M8 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 18.A10 Передний BRG HSG и защитный кожух шестерни V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 19. Сальник 25x47x7 HMSA10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 20. 8 x винт Torx Taptite M6 X 20 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 22. Стопорные 24ммы, EXT, Galv (КОНТАКТЫ ДЛЯ ЦЕНЫ) 23. Отпустите нажатие рычага (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 12. Диаметр 8 x 40 Установочный штифт (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 13. Цилиндрическая шестерня D10 34T M2 — шариковый фиксатор (ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 14. Стопорные 27ммы, Ext, Galv (КОНТАКТЫ ДЛЯ ЦЕН) 15. Подшипник 6205-Plain ERB (25x52x15) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 16.Уплотнительное кольцо, ID76 x 3 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 17. Уплотнительное кольцо, ID80 x 2,5 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 6. Крепеж Skiffy Drive (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 7. Уплотнительное кольцо, ID10 x 2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 8. Приводной штифт — шариковая разблокировка (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 9. Пружина приводного ключа A10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 10. Главный вал — шариковый фиксатор (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 11. 2 шарика диаметром 10 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 1. A10 / D10 Die Cast G / BOX V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 2. Фундаментная плита A10 / D10 V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 3. Измерительный щуп A10 D10 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 4.Сальник 20x32x7 HMh20 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 5. Подшипник 6004-Plain ERB (20x42x12) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) CP3. Источник питания CP84XTE 55. Штифт проставки Vert-X (свяжитесь с нами, чтобы узнать цену) 56. Линейный двигатель Vert-X / Vantage (низкоскоростной) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 49. Vector Brake Assy V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 50. Выпуск Стопор (Е-образное кольцо) V2 (КОНТАКТЫ ДЛЯ ЦЕНЫ) 51. E-Ring 6 мм (SS GR304) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 52. Vert-X Release Drive (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 53. Корпус разблокировки и тормоза Vert-X (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 54.Vector Release Spring V2 (с наконечниками) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 44. Щиток коробки передач и фланец двигателя (LS) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 45. Vert-X / Vantage DOSS PCB (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 46. 3x Vert-X Fling Shield (низкая скорость) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 47. Винт Torx Taptite M4.2 X 8 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 48. Диаметр 3 x 20 Установочный штифт (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 38. Пластиковый пакет Mini Grip 65 x 80 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 39. Корпус коробки передач (Top & Btm) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 40. 3 зубчатых колеса Vert-X (низкоскоростные) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 41.Выходной соединитель Vert — X (низкоскоростной) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 42. 9x Vert-X Planet Gear (низкая скорость) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 43. Vert-X Planet Carrier и колесо DOSS (LS) (свяжитесь с нами, чтобы узнать цены) 27. Vert-X Camlock Foam Seal (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 28-32. Кронштейн Vantage Gate 33. Упаковочная коробка Vantage (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 34. Комплект упаковки из полистирола Vantage KIT35. 2x Этикетка Предупреждающая Движущаяся Ворота 80X50мм СТАНДАРТНАЯ (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 36. Руководство по установке VERT-X / Vantage L V1 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 37. Ярлык безопасности Vantage Harness (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 24. 2x задний держатель мотора Vert-X (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 25. Уплотнение переднего подшипника Vert-X (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 26. Уплотнение задней полости Vantage (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 21. Поршневой скребок Vantage (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 22. Vantage опорное кольцо Поршень (КОНТАКТЫ ДЛЯ ЦЕН) 23. Кольцо износа (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 15. Подшипник 6205-2RS1 (25x52x15) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 16. 2x держателя подшипника Vert-X (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 17. Пружинный зажим червячной муфты Vert-X (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 18.Vantage Origin Body (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 19. Винт с шестигранной головкой MS x 25 SS (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 20. Гайка ствола (SS) 08 × 12 x M5x0,8 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 10. 8x винт Torx Taptite M6 X 25 SS (ЦЕНЫ ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 11. Поршневой узел Vantage (400 — SS) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 12. Червячный вал Vantage (400) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 13. Червячная муфта Vert-X — основание (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 14. Червячная муфта Vert-X — верх (ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 9. Конец внешней трубы Vantage (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 2. Vantage Top Casting Centurion (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 3.Значок Vantage (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 4. Ремень безопасности Vantage — низкая скорость (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 5. Откидная задняя крышка Vantage (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 8. Vantage Body Extrusion — (400) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 35. Основная крышка D5 EVO C / W Вентиляционная крышка ВЧ 36. Панель управления D5 EVOD5 Номер позиции: 37 | D10 Артикулы: 70-71 Комплект для установки магнита в исходной точке ворот 38. D5V5 Переключатель MAG в сборе V1-Синий Корпус 39. CP84E SM PSU 2A Версия 2 Prod Sub Assy1. Vantage Bottom Casting (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 33. Дверной ключ 34. GBox Oil — 80 мл Full Synth.EP F / DR MRM28. Сдвижная дверь (с выступом) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 29. Основание крышки Camback (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 30. Кулачковый замок в сборе (19 мм) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 31. Брелок Centurion (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 32. Крышка Camlock (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 20. D5 Главный вал в сборе V4 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 21. Гайка M10 x 1 шаг, метрическая, оцинкованная, тонкая (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 22. Уплотнение с накатанной головкой (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 23-25. Кодировщик DOSS и кабель 26. Диск для большого пальца (V3) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 27. Штифт дверной петли (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 13.Защита шестерни (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) D5 Номер позиции: 14 | D10 Номер позиции: 21 — Спеченная шестерня 17T MOD 415. Диаметр 8 x 40 Установочный штифт (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 17. Пружина блокировки крышки (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 18. 2 x уплотнительное кольцо, ID 85 × 3 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 19. Фиксатор крышки (свяжитесь с нами, чтобы узнать цену) 7. Роликовый червячный механизм (шестигранная муфта) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 8. Измерительный щуп V3 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 9. Уплотнительное кольцо, ID5 x 2,510. Подшипник 6203-Plain (17x40x12) (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 11. Корпус редуктора ползуна (ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 12.Манжета армированная 25x38x7 HMSA71. Двигатель D5 Тип EJOT (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 2. 12 x EJOT, PT, WM1452 K50X50 long Z, (TORX, Zinc) (свяжитесь с нами для уточнения цены) 3. Монтажный фланец двигателя V2 (ДЛЯ ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 4. Приводная муфта со стороны двигателя (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) 5. Сторона червяка приводной муфты (ЦЕНЫ СВЯЗАТЬСЯ С НАМИ) 6. Подшипник 6205-ZZ (25x42x15) (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Автоматические заслонки стрелы Sentinel PL (больше не доступны — только запасные части) Одноканальный петлевой извещатель LD106 потребляет менее 2 мАБК — Дополнительная стоимость режущего столба в нашей мастерской 3 метра ворот стрелы Bionik AG с проблесковыми маячками шкафа и опорой (длина опоры 2.8 метров от передней части шкафа) 4-метровые ворота стрелы Bionik AG с мигалками шкафа и столб (длина стойки 3,8 метра от передней части шкафа) 3-4 метра Ворота стрелы Bionik BK с мигалками шкафа и столб (длина стойки 2,8-3,8 метра) перед шкафом). Существует только 4-метровая версия, но опору можно обрезать, а натяжение пружины отрегулировать для 3-метровой опоры. 6-метровая стрела Bionik AG Ворота с мигалкой шкафа и столб (длина стойки 5,8 метра от передней части шкафа) 8-метровая Bionik Ворота стрелы AG с мигалками шкафа и штангой (длина шеста 7.8 метров от передней части шкафа) Комплект резервного аккумулятора 300 операций без сетевого питания + автоматическое открытие при сбое питания 4 метра Программируемые красные мигающие светодиоды на столбе Знак остановки 300 мм знак остановки для установки на стойку штанги Одноканальный петлевой извещатель AG LD106 с низким энергопотреблением Измеритель постоянного тока 3 Программируемые красные мигающие светодиоды на полюсе 6 Измеритель Забор AG / BK (требуется опорный столб) BK TOP Шарнирный кронштейн для низких потолков Плата интерфейса светофора (подключаемая) AG LD102 Одноканальный петлевой извещатель с основанием и DIN-рейкой 12 / 24vac / dc4 meter Программируемые красные мигающие светодиоды на опоре 6 метров Программируемые красные мигающие светодиоды на опоре AG TOP Шарнирный кронштейн для низких потолков BK BOTTOM Шарнирный кронштейн для низких потолков VH Складная опорная стойка для установки на опору — регулируемая высотаAG BOTTOM Шарнирный кронштейн для низких потолков 3 метра AG / BK ограждение (требуется опорная стойка) 4-метровый упор AG / BK (необходим опорный столб) AG / BK Регулируемая опорная стойка, устанавливаемая на лапах — белый цвет Запорная стойка и навесной замок необходимы для стрелы s длиннее 3 метров) Sentinel KL 12 — Регулируемая опора PostSentinel KL 12 — Складная стойка 3 Метр MB2 Ворота штанги + стойка 4.5-метровая калитка и стойка стрелы MB2 (цена включает задвижку и замок) 6-метровая калитка и стойка стрелы MB2 (цена включает задвижку и висячий замок) LP Series LP1 Ксеноновый стробоскопический маяк 2 Вт Низкопрофильный ксеноновый световой сигнал 2 Вт Sentinel KL 12 — 12 метровая стойка Измеритель SW2 Ворота стрелы сектора и стойка 6 Измеритель SW2 Ворота стрелы сектора и стойка (с 6-метровой стрелой должны использоваться складные ножки или регулируемая стойка) Шарнирно-сочлененный рычаг для установки с низким потолком (только для поставки) AG / BK Heavy Duty Регулируемая опорная стойка, устанавливаемая на лапах ( белый) Складная опора для стойки стрелы с гидравлическим амортизатором Сирена только для питания 12-30 В постоянного тока BG30 1804 Высокоскоростной привод откатных ворот для ворот весом до 1800 кг, рабочий цикл 100%, встроенный контроллер — подходит для всех промышленных применений. BG30 2204 Привод откатных ворот со стандартной скоростью для ворот весом до 2200 кг, 100% рабочий цикл, встроенный контроллер — подходит для всех промышленных применений. Настенное крепление серии LP3 Meter SW2 Секторные ворота и защелки PoleGate для рам ворот 75 мм Нейлоновая стойка для тяжелых условий эксплуатации Mod 4, армированный сталью — длина 1 м, 6-точечная фиксация опор макс. 1000 кг -1 метр длины Стальной стеллаж MOD 6 до 4000 кг — 2 м длины. 30 мм x 30 мм Направляющий ролик диаметром 40 x 140 длиной Направляющая пластина 4 ролика 45 x 30 для канала 35-60 мм Направляющая пластина 4 ролика 45 x 30 для канала 70-110 мм Верхний направляющий кронштейн 2 x 60 x 40 роликов Канал 0-70 мм Захваты для ворот 50 мм Рамы ворот Углубленные колеса — диаметр 90 мм, канавка 20 мм, рассчитанная на (300 кг на колесо) Утопленные колеса — диаметр 120 мм, канавка 20 мм, рассчитанная на (400 кг на колесо) Болт на колесах, диаметр — 120 мм, канавка 20 мм, рассчитанная на (400 кг на колесо) Стопор ворот для прикручивания к полу 75 мм скользящие блоки ворот Направляющий ролик диаметром 40 x 60, длинныйD10 SMA, короткий ход (25 метров) источник питания | Дополнительные затраты: модификация существующего источника питания для подключения D10 к источнику питания через 2 разъема.Кабель 5 мм на расстоянии до 25 м от зарядного устройства. Кабель низкого напряжения — 30-метровый кабель питания низкого напряжения с разъемом для подключения PlugPlug Pack — Комплект разъемов низкого напряжения 16 В переменного токаD5 — Дополнительная стоимость: для батареи 9 Ач в D5 operatorD10 — Дополнительная стоимость: для 2 x 9 Аккумуляторные батареи в приводе D10 и D10 Turbo Стальные направляющие для ворот диаметром 3 метра подходят для колес с пазом 20 мм D5 EVO, 12 В постоянного тока, привод для раздвижных ворот, D10, 24 В постоянного тока, привод для раздвижных ворот, D10 Turbo, 24 В постоянного тока, привод для раздвижных ворот, Elettrika — это электрический замок новой конструкции, который подходит для правого и левостороннего использования. ворота с горизонтальным и вертикальным монтажом Включает саморегулирующийся фиксатор и инновационный засов с поворотным крюком с тяговым усилием 2000 кг LT 350, 350 кг, верхнее крепление, L-образный кронштейн, LB 350, 350 кг, нижнее крепление, L-образный кронштейн Seninel ZT 400 — один оператор для 4 .5-метровая створка ворот с панелью управления (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Sentinel ZT 400D — Двойной комплект с двумя приводами и панелью управления для створок ворот 4,5 метра (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) E205 — Электромагнитный замокLT 200, 200 кг, верхнее крепление, L-кронштейн LB Комплект двойного линейного привода Vantage 400 — то же, что и выше, но с двумя операторами. Комплект сдвоенного линейного привода VANTAGE 500, комплект двойного линейного привода VANTAGE 500 — то же, что и выше, но с двумя приводами. использовать только с продуктами Centsys) с 2 солнечными панелями по 25 Вт, монтажным кронштейном, регулятором и батареей емкостью 33 Ач Sentinel KM 600 — одиночный привод для 6-метровой створки ворот с панелью управления Sentinel KM 600 — двойной привод для двух 6-метровых створок с панелью управления Vantage 400 Single Комплект линейного оператора R21 Комплект одиночного наземного оператора R21 двойной в земле — то же, что и выше, но с двумя операторами R21 120 — приводной механизм на 360 градусовh33 Привод с одним кривошипом Комплект Kith33 с двойным шатуном — То же, что и выше, но с двумя операторамиСцепное устройство для стрелBulwark Ручные распашные ворота, правая рукаBulwark Ручные распашные ворота, левосторонниеBulwark HB Одинарные автоматические распашные ворота, открывающиеся влевоBulwark HB Двойные автоматические распашные ворота с открыванием левой и правой рукойEND стойка Диаметр 50 мм, высокое зеркальное покрытие 1080, хром пластина с 2 серыми втулками для удержания направляющихСРЕДНИЙ столб диаметром 50 мм, хромированная пластина с зеркальной отделкой 1080 с 4 серыми втулками для удержания направляющих, стойка CNR, диаметром 50 мм, хромированная пластина с зеркальным покрытием диаметром 1080, с 4 серыми втулками для крепления направляющих, столбик TEE, диаметр 50 мм x 1080 хромированная пластина с зеркальным покрытием с 6 серыми рукавами для удержания рельса Барьерные рельсы длиной 1200 мм и диаметром 38 мм могут быть обрезаны по размеру на местеBulwark HB Одинарные автоматические распашные ворота с правым открываниемSwift Lane D66 Барьер с откидным рычагом, одинарный 1 x шириной до 1150 — 304 нержавеющая сталь, скорость открывания одна секунда и подходит для всех систем контроля доступа Swift Lane D66 Drop Arm Barrier Dual Lane 2 x шириной до 1150 — нержавеющая сталь 304, открытие одной секунды Скорость и подходит для всех систем контроля доступа Z58 Откидной барьер, однополосный, ширина 1 x 600 мм — нержавеющая сталь 304, скорость открывания одна секунда, подходит для всех систем контроля доступа Z58 Откидной барьер, двухполосный, ширина 2 x 600 мм — нержавеющая сталь 304, открытие за одну секунду скорость и подходит для всех систем контроля доступа Крыша турникета Алюминиевая крыша с порошковым покрытием для предотвращения перелезания людей через турникет Порошковое покрытие Дополнительная стоимость (только основные цвета, для специальных цветов Свяжитесь с нами) Индикация состояния Цепь управления контролирует состояние закрытого положения, входа / выхода соленоиды и ручное управление отпиранием ключа — Цепь индикации состояния активируется по прошествии заданного времени (настраивается на месте) Комплект солнечной энергии: для удаленных районов или там, где трудно подавать электроэнергию — вкл. Солнечная панель мощностью 25 Вт с регулятором, монтажными кронштейнами и батареями — до 10 дней в режиме ожидания Зуммер приема карты срабатывает импульсный звуковой сигнал 90 децибел при приеме карты / бейджа Светодиодный индикатор приема карты Горит красный светодиод, когда турникет закрыт, зеленый горит, когда карта Принято Желтый мигающий сигнальный световой индикатор Загорается, когда цепь индикации состояния срабатывает по истечении заданного времени (настраивается на месте) TriStar FSR Двунаправленный турникет полной высоты с гальванизированной рамой и ротором из нержавеющей стали (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) TriStar F304 Full Двунаправленный турникет высотой с ротором и рамой из нержавеющей стали 304 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) TriStar F316 Двунаправленный турникет во всю высоту с ротором и рамой из нержавеющей стали 316 (СВЯЗАТЬСЯ С НАМИ ДЛЯ ЦЕНЫ) Шлюз доступа для инвалидных колясок, подходящий к раме турникета с электрическим замком и дверной доводчик Монтажный кронштейн для считывателя Монтажный кронштейн из алюминия с порошковым покрытием для считывателя системы контроля доступа и домофона (обычно по два на турникет) с безопасная акриловая лицевая панель TriStar F21 Двунаправленный турникет полной высоты с оцинкованной рамой и оцинкованным ротором.Резервная батарея входит в стандартную комплектацию всех моделей. При отключении сети турникет поддерживает работу примерно на 3000 операций Панель управления ELSEMA MC12E 12 В постоянного тока Панель управления с трансформатором в корпусе Панель управления ELSEMA MC12E 12 В постоянного тока только для печатной платы VFD — L серии 240 В переменного тока, 0,75 кВт преобразователь частоты, с перегрузкой, увеличение / уменьшение таймер, увеличение крутящего момента при запуске VFD — серия EL 240 В переменного тока 1,5 кВт Привод с регулируемой скоростью, с перегрузкой, линейное увеличение / уменьшение по таймеру, увеличение крутящего момента при запуске Панель управления CB6 с источником питания в корпусе Панель управления CB6 Только печатная плата Панель управления Блок питания CB6 Панель управления ELSEMA Панель управления MC 240E в корпусе Панель управления Только печатная плата ELSEMA MC 240 Источник питания 24 В постоянного тока 1 А для монтажа на DIN-рейку + Источник питания 12 В постоянного тока 1. Блок питания на 9 А на DIN-рейку со схемой зарядного устройства 13,8 В 1 А Таймер 12-240 В переменного / постоянного тока Многофункциональный таймер LOVATO с ЖК-дисплеем. Ток переключения 8 А резистивный 1x переключающий контакт Таймер 7-дневный таймер, 240 В переменного тока, программируемое время открытия и закрытия, с шагом 30 минут, 12,51 RSP Источник питания 12 В постоянного тока 1,6 А для монтажа на DIN-рейку + DIN-рейку используйте комплект солнечной энергии, состоящий из 2 солнечных панелей по 60 Вт. регулятор, монтажные кронштейны + 2 аккумулятора по 33 Ач. До 1000 операций в день — также для использования в грязной среде или в условиях недостаточного солнечного светарегулятор, монтажные кронштейны + 2 батареи по 9 Ач. До 200 операций в день Комплект солнечной энергии среднего использования, состоящий из 2 солнечных панелей по 25 Вт. регулятор, монтажные кронштейны + 2 аккумулятора по 33 Ач. До 600 операций в день 100-миллиметровый красный / зеленый светофор с монтажными кронштейнами 200-миллиметровый красный / зеленый светофор с монтажными скобами Комплект солнечных батарей 25 Вт (для использования только с продуктами Centsys) с солнечной панелью, монтажным кронштейном и регулятором (без батареи) Стандартный комплект солнечных батарей 50 Вт (для использовать только с продуктами Centsys) с 2 солнечными панелями по 25 Вт, монтажным кронштейном и регулятором (без батареи) RW Силиконовый браслет на запястье удобно носить, не нужно возиться в сумках или карманах, чтобы открыть дверь.Диапазон считывания 100 мм RP500 Стандартный настенный считыватель проксимити карт, диапазон считывания 200 мм, IP67RP300 Компактный считыватель проксимити карт на стойке, диапазон считывания 200 мм, IP67 Белая монтажная пластина из АБС-пластика для RP 500RPSC Clamshell Card прочный, длительный срок службы, подходит для печати логотипа, диапазон считывания 200 мм Брелок для ключей RPSK бирка небольшого размера, но прочная и устойчивая к суровым условиям диапазон считывания 75 мм 1 x кнопочный переключатель 2 положения StayPut + 1 x кнопка 1 замыкающий + 1 размыкающий контакт, в корпусе IP 67 + легенда 1 x клавишный переключатель 2 положения StayPut + 3 x нажатие кнопки 2 замыкающих контакта + 4 замыкающих контакта, в корпусе IP 67 + легенда 1 x кнопочный переключатель 2 положения StayPut + 2 x нажимные кнопки + 1 x поворотный гриб 2 замыкающих контакта + 4 замыкающих контакта, в корпусе IP 67 + надпись Smartguard (Проводная клавиатура) До 1000 пользователей, легко добавлять и удалять пользователей. Крышка из нержавеющей стали для SmartguardSmartguard Air (беспроводная клавиатура) До 1000 пользователей, легко добавлять и удалять пользователей, работает от двух стандартных батареек AA и совместим с приемниками Nova 1 x кнопочный переключатель 3 положения с пружинным возвратом 2 N / O или 1 N / C + 1 N / O-контакт, в корпусе IP 67 + легенда 3 Кнопка-грибок | 1 красная кнопка с грибовидной головкой для освобождения ключа + 2 зеленых кнопки с 2 НО и 3 НЗ контактами, в корпусе IP 67 + надписи 1 х клавишный переключатель 2 Pos StayPut 1 НО или 1 НЗ контакт, IP 67 корпус + legend2 Пуговица в виде гриба | 1 красная кнопка с грибовидной головкой, поворачивающаяся для отпускания +1 зеленая кнопка с 2 НО и 1 НЗ контактами, в корпусе IP 67 + надписи 2 Кнопка-грибок | 1 красная кнопка с грибовидной головкой для разблокировки + 1 зеленая кнопка с 2 НО и 1 НЗ контактами, в корпусе IP 67 + надписи 3 Кнопка | 1 красная + 2 зеленых кнопки с 2 замыкающими и 3 замыкающими контактами, в корпусе IP 67 + надписи 3 кнопки «Грибной поворот» | 1 красная кнопка с грибовидной головкой, поворачивающаяся для освобождения + 2 x зеленая кнопка с 2 НЗ и 3 НЗ контактами, в корпусе IP 67 + легендыI Кнопка с поворотной головкой в ​​форме гриба | 1 красная кнопка с грибовидной головкой, поворотная для разблокировки с 1 замыкающим контактом, в корпусе IP 67 + легендаI Кнопка с грибовидной головкой | 1 кнопка с красной грибовидной головкой для разблокировки с 1 замыкающим контактом, в корпусе IP 67 + легенда 2 Кнопка | 1 красная + 1 зеленая кнопка с 2 замыкающими и 1 замыкающими контактами, в корпусе IP 67 + надписи1 Кнопка | 1 красная или зеленая кнопка с 1 замыкающим или 1 замыкающим контактом, в корпусе IP 67 + легенда Длинный диапазон LRX 1-канальный приемник максимум — 64 пульта на приемник Длинный диапазон LRX 4-канальный приемник максимум — 64 пульта на канал (всего 256 пультов) Комплект приемника Super Helix 1-кнопочный передатчик Long Range LTX 1-кнопочный передатчик Long Range LTX 2-кнопочный передатчик Long Range LTX 4-кнопочный передатчикДолгий диапазон LTX 6-кнопочный передатчикNova 1-канальный приемникNova 2-канальный приемникNova 4-канальный приемникSentry 1 Button TransmitterSentry 3-кнопочный передатчик Канальный приемникУмный 4-канальный приемникNova 1 кнопочный передатчикNova 2 кнопочный передатчикNova 4-кнопочный передатчикSmart 1 кнопочный передатчикSmart 2-кнопочный передатчикSmart 4-кнопочный передатчикPC 50 Reflective PE Beam IP67 Корпус ABS, рабочее расстояние 10 метров, 12 — 240 В постоянного тока или 24 — 240 В переменного тока Запасной отражатель для отражателя Используйте с отражающим лучом из полиэтилена PC50 Запасной круглый отражатель для использования с отражающей балкой из полиэтилена PC50 Защитные балки Seninel VP 920 PE Рабочий диапазон 15 метров — Степень защиты IP 66 — 12-24 В переменного / постоянного тока — Линза регулируется в пределах 280 градусов Защитные балки Сентинел VP 911 PE Тонкая конструкция позволяет устанавливать на узкие рамы ворот — рабочий диапазон 8 метров — степень защиты IP 55 — 12-24 В переменного / постоянного тока — Линза регулируется по 90 градусам i5 PE-луч передатчика и приемника, IP54, рабочее расстояние 40 метров, комплект PE-луча 12-24 ac / dci5. Включает 1 комплект из передающих и принимающих PE-лучей i5 + две крышки из нержавеющей стали с черным порошковым покрытиемPhoton PE Safety. Передатчик с батарейным питанием и проводной приемник для обеспечения максимальной безопасности без прокладки кабелей через проем Photon PE Beam Kit. Включает 1 набор лучей Photon PE + две крышки из нержавеющей стали с черным порошковым покрытием. Гибкий петлевой кабель 100 м x 1,5 мм. Петля, устанавливаемая на поверхность, для приложений, которые сокращали дорогу, невозможна. 11 Штыревой цоколь. Логика затвора штанги BL100B с петлей. Логика затвора штанги BL110D только LD113-2 Одноканальный. Плата 12 / 24v ac / dcLD200 Двухканальная 11-контактная 240vacLD202 Двухканальная 11-контактная 12 / 24vac / dcMD102C Детектор транспортных средств LogicLD213B Двухканальная 12 / 24vac dc с винтовым креплением LD100 Одноканальный 11-контактный 240VACLD102 Одноканальный 11-контактный 12 / 24vac / dcLD116 Одноканальная DIN-рейка 12 / 24vac / dcLD 140 Одноканальный 11-контактный диагностический контурный детектор 240 В переменного тока с ЖК-дисплеем и встроенным счетчиком 240 В acLD 142 Одноканальный 11-контактный диагностический контурный детектор 12 / 24vac / dc с ЖК-дисплеем и встроенным счетчиком 200-миллиметровый блок считывателя 300-миллиметровый блок считывания Регулируемый двойной Подставка для считывателя грузовиков с корпусом 300 мм x 300 мм для внутренней связи + считыватель + клавиатура Регулируемая двойная высота подставка для считывателя для легковых и грузовых автомобилей с плоской пластиной 200 мм x 130 мм для монтажа на поверхность Регулируемая подставка для считывателя высоты автомобиля с двойной высотой с корпусом 200 мм x 200 мм для внутренней связи + считыватель Регулируемая подставка для считывания высоты автомобиля с двойной высотой с корпусом 300 мм x 300 мм для внутренней связи + считыватель + клавиатура Плоская пластина 200 мм x 130 мм для установки считывателя или клавиатуры Регулируемая подставка для считывателя по высоте автомобиля с корпусом 200 мм x 200 мм для установки внутренней связи + считыватель Регулируемая подставка для считывания высоты автомобиля с корпусом 300 мм x 300 мм для внутренней связи + считыватель + клавиатура Регулируемая подставка для считывателя высоты грузовика с плоской пластиной 200 мм x 130 мм для монтажный считыватель или клавиатуру Регулируемая подставка считывателя высоты грузовика с корпусом 200 мм x 200 мм для внутренней связи + считыватель Кодировщик двигателя Кабель кодировщика двигателя Кабель кодировщика с медленным валом Кодировщик с медленным валом Главный ключ для механизма разблокировкиAG 3/4 метра Пружина 72 мм redAG Пружина 6 метров 83 мм желтаяAG Heavy Duty 85 мм серая пружина Замок двери AG с Основание KeyAG Цилиндр разблокировки и Комплект ключей Комплект из 3 стальных зажимов для столбов Концевая заглушка и зажим для задней стойкиПанель управления AG без кожуха Трансформатор AG 3 метра Полюс AG 90 мм 4 метра Полюс AG 90 мм Соединительный элемент для 3-х метровой 6-метровой опоры с шарниром 2 x 3 м и шарниром 90 мм Крышка зажима стойки — серыйTM 10 Двигатель (3 4 . Створки стрелы 5 м) Прижимной комплект (3 створки стрелы 4,5 м) Мотор TM 5.5 (створки стрелы 6 м) Замок и защелка PL Запасной ключ PL (каждый) Красные наклейки Конец штанги LH Конец штанги RH Резиновый жесткий упор 16 мм Только складывающаяся ножка (без пружин) Комплект прижима ( Ворота стрелы длиной 6 м) Держите руки прозрачными Наклейка Только корпус из мягкой стали (без крышки) Только крышка из мягкой стали — Белые петли Черные Наклейки с опасностями Стрела муфты Зажим стрелы и болты из нержавеющей сталиАлюминиевый рычаг мотора Регулируемый рычаг Стойка стрелы 6 м Стойка стрелы 4,5 м Стойка стрелы 3 м Пружина HD для столбов со складывающейся опорой / ограждением (цена показаны для каждой пружины) Стандартные пружины (цена указана для каждой пружины) 30 мм Опорный блок Подшипник в сборе Промышленные откатные ворота серии Sentinel BG30 Компактные ворота со стрелой Bionik BK для коммерческих автостоянок и общей промышленности Стойки для считывателей Bulwark RSSafePass SCA Светодиодная сигнальная лампаSafePass LP Series LP1 Xenon Проблесковый маячок Кнопки и переключатели SafePassSafePass HR-Robus Микроволновый датчик активации промышленных дверейSafePass SSR-3 Инфракрасный и микроволновый автоматический датчик раздвижной двериSafePass ClearWave Бесконтактный датчик активации двери большого радиуса действия Инфракрасный датчик безопасности автоматической распашной двери SafePass SSS-5SafePass HR100-CT Однонаправленный датчик активации раздвижной двери с контролируемой системой безопасностиSentinel MB2 Простота в использовании с ручным управлением Boom GateVantage 12 В пост. Тока открыватель распашных ворот — Ворота до 4 м — 250 операций / DaySentinel R21 В земле Высокопроизводительный промышленный открыватель для распашных воротSentinel h33 Для тяжелых условий эксплуатации, для интенсивного использования Распашные ворота Bionik AG 3–8 метров для тяжелых промышленных условий Комплекты солнечных панелейОсвещение светофораSafePass LD106 Сверхмощный петлевой извещательSafePass LD100 и LD200 Датчики петли безопасности и LD2SafePass LD113 Отражающий защитный луч PE PC50 Антивандальный защитный луч PESafePass Защитный луч PESafePass i5 PE Защитный лучSafePass Фотонная батарея PE безопасный луч Дистанционное радиоуправление stemLX Дистанционное радиоуправление Nova и HelixSentinel Z58 Откидной барьер — быстрый, безопасный и надежныйTriStar F21 Полноразмерный турникет безопасности австралийского производства — с солнечной опциейTriStar J18 AT Атмосферостойкие турникеты из нержавеющей стали Swift Lane D66 | Турникет с откидным рычагом Ручной турникет Bulwark для входа в супермаркетBulwark HB Автоматические ворота для входа в супермаркет Устройства для открывания дверей с центральным приводом серии Sentinel ZT Сверхмощный промышленный открыватель шарнирно-сочлененных воротSentinel KM Heavy Duty Industrial 6-метровый открыватель распашных воротD5 EVO Высокоскоростной открыватель откатных ворот для коммерческих приложений D10 High Speed Устройство открывания откатных ворот для промышленных объектовSentinel KL 12-метровая стрела для тяжелых условий эксплуатации GateSector SW2 12 В пост.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
