Миниатюрная рация Baofeng UV-3R mark II

Давно заглядывался на эту рацию из-за миниатюрности. Взял, в целом очень доволен. Обзор на неё к вашему вниманию.

Кратко: сама рация оставила положительные впечатления. А вот всё что к ней дали, конечно в плачевном состоянии. Дополнительно, я напишу инструкцию на русском, авось кому сгодится.

Распаковочка и первые впечатления

«Е-пакетом» она ехала до Москвы месяц. К сожалению, как и у многих, кто оставил отзывы на товар, коробочка сильно помялась

Фото помятостей


К счастью сама рация лежала в другом углу, поэтому не пострадала. Вот что идёт в комплекте.

Раньше вроде бы к этой рации давали гарнитуру, но сейчас уже видимо не дают.
Сама рация весьма забавная. В основном потому что от всех аксессуаров, да и от неё самой, незамедлительно отклеились все наклейки.
Например от зарядного стакана:

отклеилось


Я уже не первый раз сталкиваюсь с китайцами, поэтому чудо-стакан я немедленно разобрал чтобы посмотреть что внутри. Внутри конечно же ничего интересного:

Настоятельно рекомендую этот стакан после покупки либо доработать платой преобразователя и заряда, либо сразу же выбросить, потому что, по существу с ним даже менее удобно, чем с просто рацией.

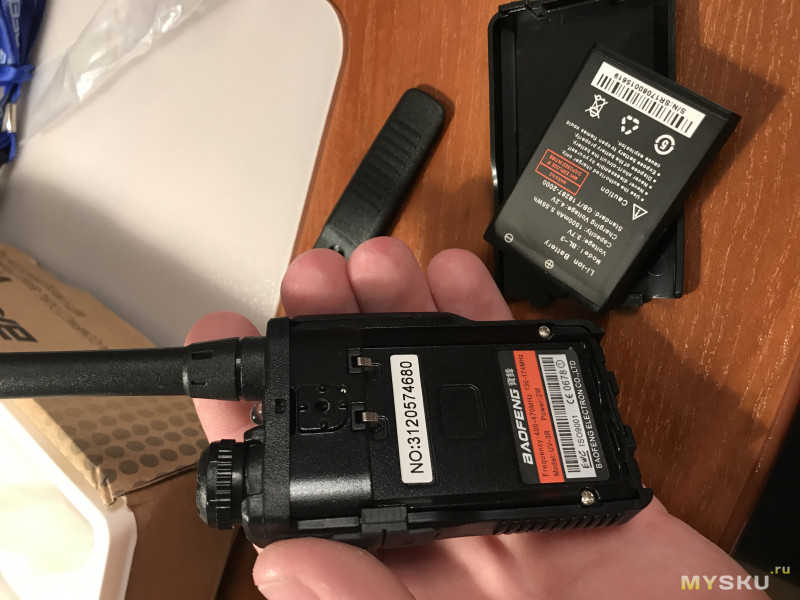

Фото самой радейки с аккумулятором и крышкой. На самом деле, на фото она кажется даже больше, чем в реальности.

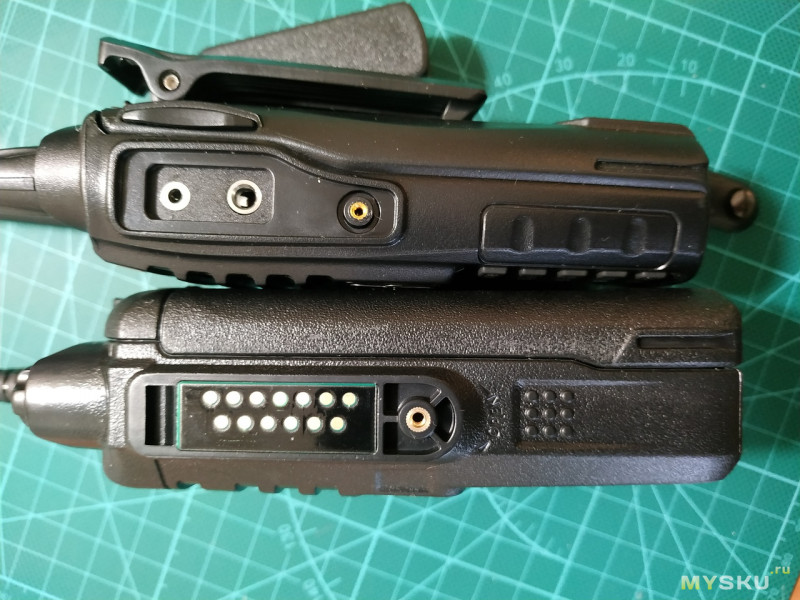

Для интересующихся, я сфоткал её рядом с оригинальной японской рацией:

сравнение с yaesu



Сравнивать функционал этих двоих конечно неуместно, но размеры и внешний вид практически не отличаются.

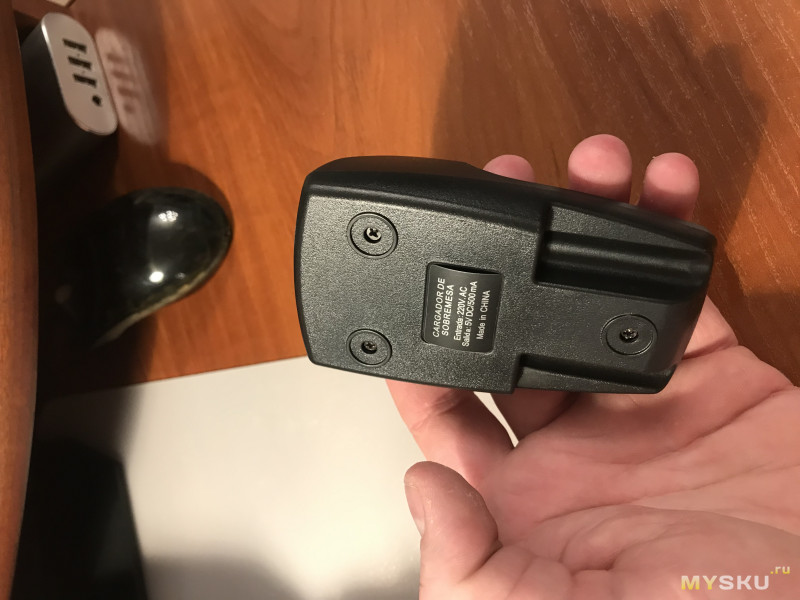

Первое что я сделал — проверил родной блок питания на адекватность:
Без нагрузки:

Под нагрузкой:

В наш век, когда usb можно найти вообще везде, пользоваться такими зарядками нет никакого смысла. Так что зарядка сразу же отправляется на… запчасти.

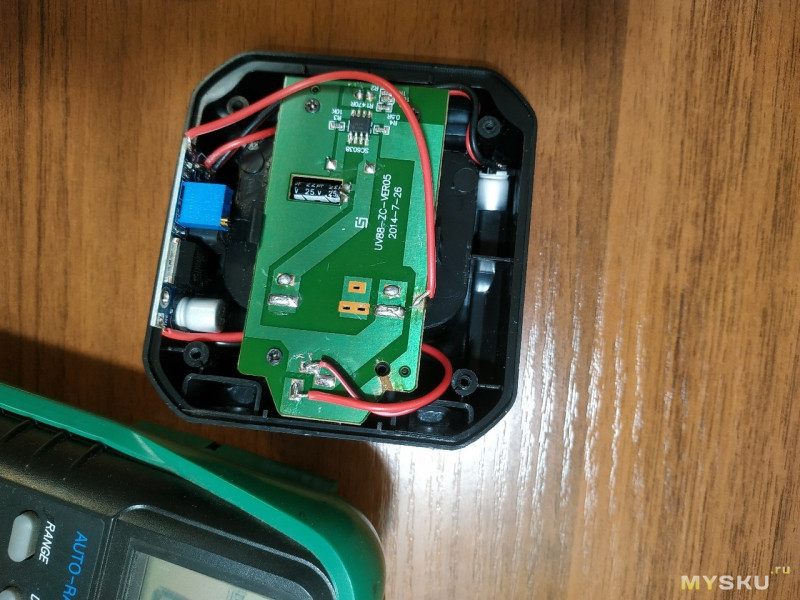

Для интересующихся я его вскрыл:

потроха

Простейшая схема, нет ни входного моста ни выходного. Вместо предохранителя резистор. Ничего интересного.

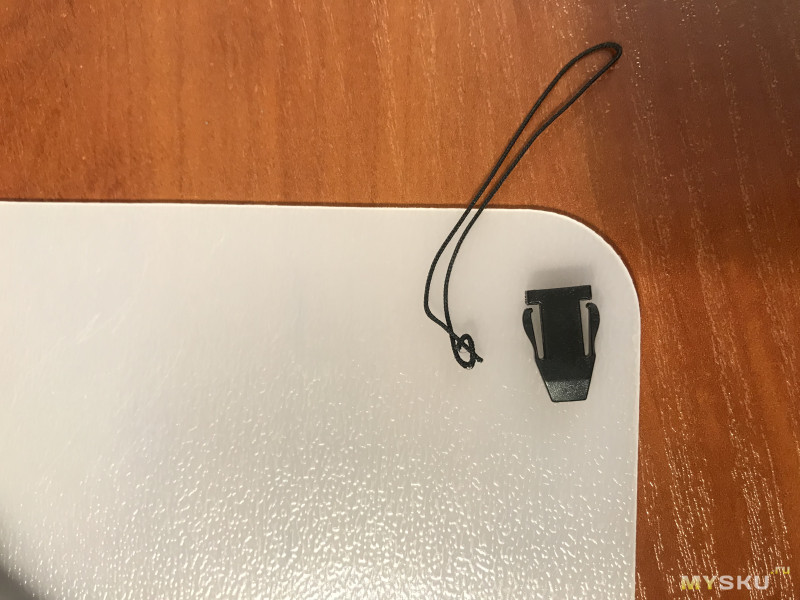

Чтобы уж совсем подчеркнуть комичность всех штуковин, которые к рации дали, дополню, что даже шнурочек на шею, мне попался развязанный:

просто шнурок. ничего интересного

Наблюдая на чудо-стакан, для зарядки аккумулятора, я грешным делом подумал, а вдруг я нагоняю на китайцев: Вдруг на самом деле, в чудо-проводе, есть какой-то преобразователь для регулировки напряжения. Подключился к своему лабораторничку, и убедился что провод самый обыкновенный:

просто проводок


Рация в момент получения была разряжена. Поэтому, я сразу же включил её в нормальные 5 вольт, чтобы измерить сколько она скушает.
При выключенной рации, и включенной зарядке, на экране отображается батарейка, с бегающими делениями. Я решил включить рацию в момент зарядки, и посмотреть как она себя чувствует. Тут меня ждал первый прикол:

Некоторое расхождение в показаниях. Но мы на это не будем обращать внимание, потому как скорее всего рация снимает показания с аккумулятора, а не с контактов питания. Но для аккумулятора напряжение высоковато. Мои догадки подтвердились испытаниями. Напряжение аккумулятора, рация показывает примерно правильно.
Внутри рации имеется контроллер заряда аккумулятора, что подтверждается изучением схемы. После полного заряда, я ещё раз измерил напряжение на аккумуляторе, оно примерно соответствует 4.2 вольтам.

Этот мультик немного врёт, так что всё в порядке.

Управление

Ещё раз приведу внешний вид станции во включенном состоянии:

Наверное, самые внимательные заметили три вещи, если когда-нибудь встречали эту рацию в обзорах или в руках.
Первая — это внезапно сменившийся логотип баофенг. Да, я не отклеивал его нарочно, его где-то сдуло ветром и мне очень не нравилась образовавшаяся дыра. Поэтому я залепил дыру своим ником.
Вторая — это исчезнувшие подписи под кнопками U/V, MENU, VOL. Да, это действительно так. По всей видимости, китайцы решили экономить вообще на всём, даже на печати подписей на кнопочки. На более ранних версиях этой радиостанции, красовалась надпись uv-3r и кнопки были подписаны.
Несмотря на отсутствие подписей, функции кнопок сохранены.

U/V по совместительству является кнопкой MODE. MENU так же является кнопкой LOCK а VOL является кнопкой MON
На боку кнопки не изменились.
Третье — это поменявшаяся антенна. У более старых версий того же mark 2, они были подлиннее. Мне эта антенна даже больше нравится, она изящнее выглядит.
Кроме антенны, сверху радиостанции так же находится яркий (но не очень) светодиод и энкодер для навигации. Чтобы он начал вращаться, его надо слегка потянуть, вынув из своеобразной «шестерни» которая его блокирует.
Перейдём непосредственно к функциям кнопок:
Боковые кнопки. Их три, сверху вниз: PTT, F/A (Function/Alarm), и L/R(Light/Radio)
Что такое PTT наверное объяснять не нужно.
F/A при коротком нажатии — является функциональной кнопкой, при длительном — включает бестолковый режим Alarm который очень громко пищит и, наверное, распугивает мышей.
При коротком нажатии, на дисплее загорается символ F, и мы можем включить «третью» функцию кнопок U/V и MENU.
F+U/V включает режим записи канала. Выбираем частоту для занесения в память, жмём F, жмём U/V, загорается номер свободного канала, крутим энкодер, выбирая нужный номер, и снова жмём U/V — канал записан. Данная функция активна только в «частотном режиме работы» об этом далее.
F+MENU включает режим сканирования. После нажатия частота побежит вверх (то есть будет увеличиваться) на заданный шаг, обычно это 12.5 кгц. И остановится в случае если найдёт сигнал. Направление сканирования можно задать энкодером во время процесса сканирования.
Так же, при включении «функционального режима» энкодер будет мотать частоту не на шаг, а сразу на мегагерц, что очень удобно.
Кнопка L/R при коротком нажатии включает светодиодик сверху. Горит он весьма скромно.
Длительное нажатие включает приём эфирного радио. У него кстати тоже есть канальный режим. Об этом чуть позже.
Кнопки спереди:
U/V служит для переключения между частотными диапазонами UHF 400 МГц (сверху) и VHF 144 МГц (снизу). Какой именно диапазон включен, показывает стрелочка слева от частоты.
У рации только один приемник, так что в один момент времени можно работать только на одной частоте.
Длительное нажатие кнопки U/V переключает станцию в режим работы с каналами памяти. Их можно программировать с кнопки U/V, как я уже описал выше, или с помощью специальной программы. Об этом далее я тоже расскажу. Далее я буду называть режим работы с частотой «частотным», а с ячейками памяти — режим «памяти».
Кнопка MENU вызывает меню настроек, о котором я расскажу ниже.
Длительное нажатие кнопки MENU включает (или выключает) блокировку кнопок. Энкодер тоже перестаёт работать. Это очень удобно, если вы даёте станцию коллеге, который не разбирается. Чтобы он ничего не накрутил.
Кнопка VOL при коротком нажатии, включает режим регулировки громкости. Громкость регулируется энкодером. Для индикации уровня громкости, на дисплее загорается s-метр.
Длительное нажатие VOL выключает шумоподавитель, и мы можем слушать эфир, и принимать очень слабые сигналы. Кнопку при этом нужно держать!
Всё, с управлением разобрались.

Характеристики и меню радиостанции.

В верхнем поле отображается UHF частота, где мы можем выбрать частоту от 400 МГц до 470.

В нижнем поле отображается частота VHF, ограниченная от 136 до 174 МГц.
За передачу в этих диапазонах отвечают разные транзисторы, но приёмник у станции только один, как я уже писал выше.
Мощность в UHF и VHF будет незначительно отличаться, но в среднем она составляет около 2 Вт. Это не много, но и не мало. Покупая настолько миниатюрную станцию, следует понимать, что её габариты, всё равно не позволят работать с большими антеннами.
Меню состоит из 19 пунктов, переключение между которыми осуществляется энкодером:
1) RXCODE 2) TXCODE 3) SQL 4) LIGHT 5) BEEP 6) VOX 7) POWER 8) DW 9) STEP
10) OFFSET 11) SHIFT 12) STE 13) W/N 14) SAVE 15) TOT 16) SCANM 17) RELAYM 18) BCLO 19) PRI
Чтобы поменять любую настойку, нужно найти её в меню, нажать кнопку U/V, стрелочка переместится вниз, индицируя, что настройку можно менять.
Энкодером меняем опцию и запоминаем кнопкой U/V. Чтобы выйти без запоминания, можно нажать
MENU
. Если нажать F, настойка будет сохранена, а меню закроется.
Подробнее о каждом из пунктов:
RXCODE и TXCODE включает тоновый/кодовый шумоподавитель на приёмнике (rxcode) и на передатчике (txcode)
Нам доступно достаточно много кодов как в тоновом режиме, так и в цифровом. Описывать весь список не буду, потому как он довольно большой.
SQL регулирует уровень шумоподавления. 0 — шумоподавитель выключен. 9 — затянут на максимум. У меня стоит на уровне 3, работает примерно так как мне нравится.
LIGHT имеет три опции ON OFF и KEY. Это режим работы подсветки дисплея. Всегда включена (on), всегда выключена (off), или включение по нажатию кнопок (key)
BEEP управляет писком при нажатии кнопок. ON/OFF. Лично я выключил сразу, потому что писк очень громкий при любом выставленном уровне громкости. А при работе с гарнитурой и вовсе похож на выстрел в мозг. Обычно я люблю свистелки/перделки, чтобы всё издавало звуки. Но не в этой станции к сожалению.
VOX включает и заодно регулирует чувствительность активации режима «передача по голосу» (voice operated exchange). Ноль — выключен. 9 — включен на полную.
POWER — переключает режим мощности передатчика между LOW и HIGH.
Друзья, я очень советую, по возможности всегда работайте на минимальном режиме мощности, потому что это очень экономит аккумулятор, особенно в полях. Помните, основной разряд всегда идёт именно при передаче.
К сожалению прибора у меня нет, и реальную мощность я замерять не могу.
DW — этот пункт расшифровывается как Dual Watch. Но на самом деле как я сказал, приёмник у станции один. Так что он не даст вам слушать частоты 145 мгц и 430 одновременно. Он даст возможность при прослушивании эфирного радио, переключаться на рацию.
STEP — устанавливает шаг для настройки по частоте. Стандартное значение 12.5 КГц для UHF, 25 для VHF Для работы в PMR следует установить его в 6.25 КГц.
Опции OFFSET и SHIFT на самом деле связаны между собой, и устанавливают репитерный сдвиг. Репитер всегда работает на немного сдвинутой частоте. Если например вход репитера 433.250, а выход 433.500, нам нужно установить на рации частоту 433.500, выставить в меню OFFSET значение в 250 КГц (00.250) и SHIFT выставить в минус.
Регулировка
OFFSET
возможна в пределах 70 МГц с шагом 6.25 КГц а SHIFT может иметь значения +,- и 0 (ноль, выключено)
STE — некая функция Squelch tail elimination. В теории, эта функция должна быть включена на станциях, которые это умеют. У меня нашлась другая китайская станция, с подобной функцией. В теории, если эта функция включена, радиостанция должна в момент окончания передачи, послать в эфир «тон», который сразу же заткнёт приёмник принимающей станции, с таким же функционалом. И соответственно, сам приёмник нашей рации, должен реагировать на этот сигнал. Нужно это, чтобы мы не слышали короткий «пшик» в конце передачи. Но, либо мои станции не подружились, либо это всё фикция, в реальной жизни это не работает. Смело выключайте. Кроме того, у этого баофенга практически отсутствует этот «пшик», шумодав очень чётко работает.
W/N — переключает «ширину канала», то есть по-научному — девиацию частоты приёмника и передатчика. Обычно используется Wide, при работе в PMR лучше выставить в Narrow.
SAVE — в теории, эта функция должна экономить заряд батареи, якобы снижая мощность передатчика, если принятый сигнал был очень сильным. Я не совсем уверен, что всё работает именно так. В других радиостанциях, я замечал весьма существенные «подвисания» шумоподавителя, при включении этой функции. У меня такое ощущение, что радиостанция тупо, на время, выключает приёмник. Я не истина в последней инстанции, и это лишь моё предположение. Я предпочитаю держать этот пункт выключенным.
TOT — это ограничение по времени передачи, в секундах. По умолчанию мы не можем «вещать» больше чем 60 секунд за раз.
SCANM — режим возобновления сканирования — CO (я так полагаю carrier out), возобновляет сканирование при потере сигнала, TO (полагаю что time out) по прошествии некоторого времени.
RELAYM — в теории эта функция «затыкает» нам приёмник на пол секунды, после отпускания кнопки PTT, дабы приёмник не принимал «Roger» сигнал от репитера. На практике я это не проверял.
BCLO — Busy channel lock out. Выключение передачи на занятом канале. Всё просто: шумодав открыт — передача не работает.
PRI — сканирование приоритетного канала. Приоритетный канал мы можем записать с компьютера (об этом далее) после чего, если эта функция включена, радиостанция по время сканирования, всегда будет возвращаться на «приоритетный» канал чтобы проверить не появился ли там кто.
На этом описание меню и его пунктов я пожалуй закончу.

Программирование

Сбоку у радиостанции имеется разъём TRRS 3.5 (Tip ring ring sleeve), для программирования и гарнитуры. Под ним, к слову, и разъём для зарядки. Диаметром 2.5 мм. Забавно, и разъём и аккумулятор очень напоминают старые нокии.
Для программирования существуют спец кабели, но я сколхозил по-быстрому свой кабель из переходника usb-uart и разъёма от наушников. С переходника usb-uart нужно дать GND на «sleeve», RX на то колечко, которое сразу за sleeve. и TX на кончик, то есть tip.
Если нету переходника, можно взять ардуину, и перемкнуть GND и RST, тогда с ардуины, можно будет взять tx и rx. Пробовал, работает.

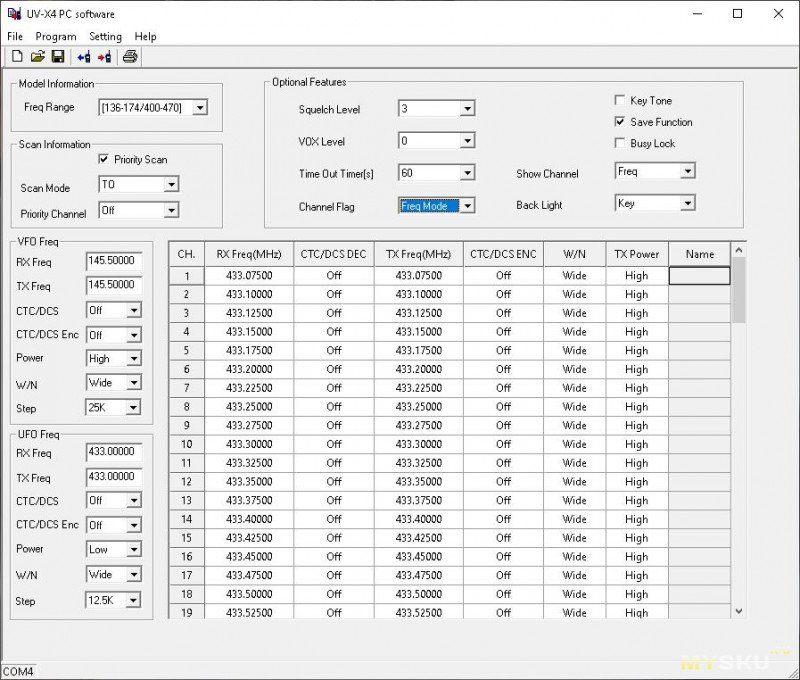

Программирование осуществляется при помощи программы UV-X4, и вот её интерфейс:

Как можете видеть, практически все пункты повторяют пункты меню.
За исключением некоторых, разъяснение для которых я дам заранее.

Optional Features

Squelch level — очевидно пункт меню SQL
VOX level — очевидно повторяет пункт меню VOX
Time out timer — повторяет пункт меню TOT
Channel flag — это просто переключает режим частотный/канальный при включении радиостанции
Key tone — повторяет пункт меню BEEP
Save Function — повторяет пункт меню SAVE
Busy lock — пункт меню BCLO
Show channel — эта функция в нашей радиостанции не работает. Переключает режим отображения частота/имя канала
Back light — повторяет пункт меню LIGHT


Как видите, для каждого канала можно задать частоту приёма и передачи, назначить кодировку на вход-выход, задать величину девиации частоты, мощность передатчика. Имя канала у нас обозначено серым. К сожалению в нашей станции нельзя задавать имя каналам. Очень жаль.
Пункты VFO Freq и UFO Freq всего лишь настраивают частоту и параметры для частотного режима работы. Все то что мы можем сами настроить энкодером.
Отдельно хочется лишь отметить пункт Scan information.
Как видите, там стоит галка. Эта галка копирует пункт меню PRI. Scan mode — очевидно повторяет пункт меню SCANM.
А вот Priority channel — задаёт номер «приоритетного канала» для сканирования. Я описал этот процесс в описании пунктов меню.
Я думаю с программированием нет ничего сложного?
Бонус: можно программировать эфирные станции:

Маленькое окошко вверху — это радиоволна в «частотном» режиме работы.
Все остальные снизу — в режиме «памяти». К сожалению ячеек памяти для эфирного радио всего 15.
Разумеется в частотном режиме, мы можем энкодером настроить любую частоту, и тут действуют те же правила как в режиме работы с частотами на передачу.

Общие впечатления и «полевые» испытания

Друзья, честно говоря я не ожидал от этой малютки ничего выдающегося, и даже думал что всё будет очень плохо. Попользовавшись ей некоторое время, я понял, что был не прав! Она оказалась очень удобной, функциональной и качественной, несмотря на все отвалившиеся запчасти. Минусы конечно есть, но их не так много.
Плюсы:
Голос передаётся очень чётко, и принимается тоже, собеседника очень хорошо слышно. Я сравниваю конечно с другими китайцами.
Рация действительно миниатюрная! На фото она кажется больше, чем на самом деле. Так же она ничего не весит, это тоже очень приятно. Я люблю повесить её на шею или положить в карман, она там вообще не ощущается и не оттягивает как другие радиостанции. И это основной её плюс.
Зарядку можно осуществить от usb. Нужно только иметь кабель. Конечно, если бы у неё был micro-usb порт, это было бы лучше, но что есть, то есть. Лишний подменный кабелек можно и раздобыть за небольшие деньги, и заряжать от любого usb девайса. Это очень существенный плюс в наши дни.
Интересная особенность, в канальном режиме, как и в частотном, можно поменять любой пункт меню, и он будет сохранён в память канала. Баг это, или фича я не знаю, но это оказалось очень удобно. Например при работе с lpdшкой, не надо отстраиваться заново на частоту чтобы включить кодировку. Просто при работе на нужном канале включаем и всё.
Несмотря на размеры, рация сохранила довольно существенный функционал, не ограничена как lpd и pmr пукалки.
Минусы:
Аксессуары конечно смешные. Я больше всего переживал, что и сама рация, будет под стать «аксессуарам», потому как даже наклеечка baofeng отвалилась.
Довольно хрупкий пластик над экраном, он очень легко царапается. Я настоятельно рекомендую, или не отклеивать плёнку от экрана, или вырезать и наклеить хоть какой-то протектор. У меня рация лежала в мягком кармане рюкзака, и даже там умудрилась обо что-то поцарапаться.
Энкодер не всегда чётко встаёт на своё место для блокировки. Решается прокруткой ещё на 1-2 клика или надавить посильнее.

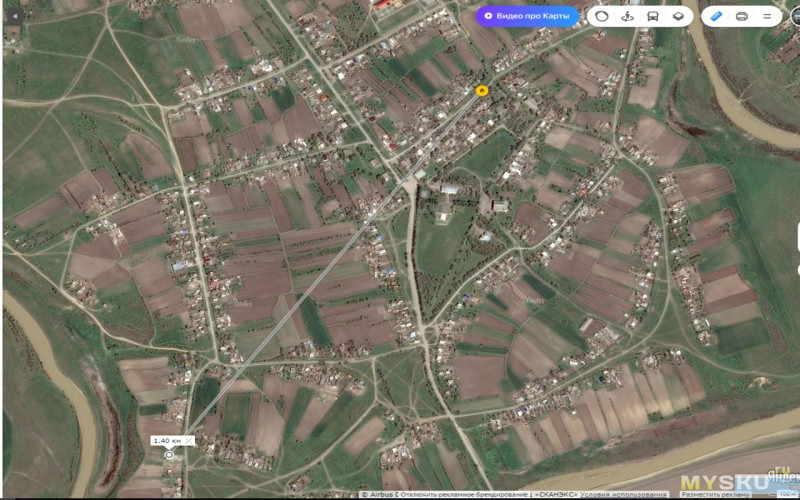

Для проверки я оставил жене рацию mijia walkie talkie, а сам взял эту малютку и пошёл по магазинам. На эти миниатюрные антенны результат был неплохой. На данном растоянии, была очень устойчивая связь, дальше скорее всего были бы помехи:

Если накрутить на обе рации антенны посерьёзнее, можно было бы добиться более интересных результатов.

P.S.
Обзор получился великоват. Но я очень старался, хотел рассказать вам про все нюансы и возможности станции.
Спасибо всем кто выдержал и дочитал до конца!
Пожалуйста, напишите в комментариях понравился ли вам обзор, хотите ли вы увидеть другие подобные обзоры на другие китайские рации, например на UV-8DR.
Был бы интересен видео обзор на эту рацию?

Пользуясь случаем хочу поздравить всех радиолюбителей с международным днём радиолюбителя 18.04.2019!
С уважением, UB3ANZ!

BAOFENG UV-3R (Mark II) Camouflage Dual Freq Display

Кратко: нормальная карманная рация за не очень большие деньги, о покупке не жалею.

Подробности и фотографии — ниже.

Некоторое время назад у меня возникло непреодолимое желание прикупить рацию, чтобы брать с собой в разнообразные вылазки на природу. Просто надоело пользоваться чужими рациями, что в последнее время происходило всё чаще и чаще. Сначала думал по поводу покупки «комплекта из евросети», но в процессе изучения вопроса показалась более интересным приобрести несколько более продвинутый аппарат. Сильно больших денег тратить не планировал и выбор был однозначно остановлен на продукции наших китайских друзей. Выбирал среди нескольких раций по цене до $50. В итоге выбрал именно эту модель, как раз цена была даже несколько ниже нынешней.

До этого момента с радиосвязью я особо знаком не был, так что всё нижеперечисленное можно рассматривать как «заметки дилетанта».

Рация (без дополнительных прошивок) работает в двух диапазонах — 136-174 и 400-470 мегагерц. Соответственно с лихвой перекрывает частоты LPD и PMR, в которых работает большинство бытовых раций. Кроме того, интересно бывает послушать разговоры, например, пожарных. Понравилось, что заряжать рацию можно не только от штатного зарядника, но и от любого имеющегося в наличии гнезда USB. Ещё порадовала возможность приспособить для рации аккумулятор от телефонов Nokia, пусть для этого и требуются некоторые действия напильником. Всё равно это лучше, чем в какой-то момент остаться совсем без аккумулятора или почти месяц ждать его доставки.

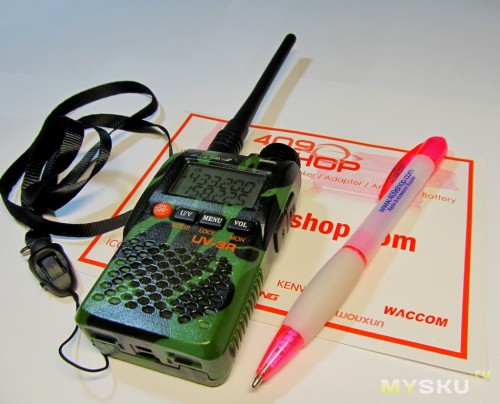

Расцветочку я специально выбрал довольно попсовую, чтобы при беглом взгляде рация казалось максимально «игрушечной». Это чтобы меньше вопросов возникало в случае чего, а то в идеале для использования этой рации нужно получать как минимум четвёртую радиолюбительскую категорию и регистрировать рацию. Кроме чёрного и камуфляжного цветов есть ещё жёлтый, красный и синий, но мне это показалось уж совсем перебором. В итоге (после получения и некоторого срока использования) «камуфляж» мне понравился даже больше, чем в момент заказа.

Магазин сработал оперативно: уже на следующий день после оплаты статус покупки изменился на «отправлено» и мне был выдан трек-номер. Через 20 дней я уже держал в руках заветную посылку, содержащую 425 грамм китайской радиоэлектроники. На декларации указано нейтральное «Toy». Хм… «игрушка»… А ведь в чём-то они правы…

Небольшая коробка, обёрнута в пару слоёв «пупырки» и упаковочную бумагу. Всё аккуратненько, следов вскрытия не обнаружено, коробка не мятая. Содержимое уютно разместилось внутри коробки.

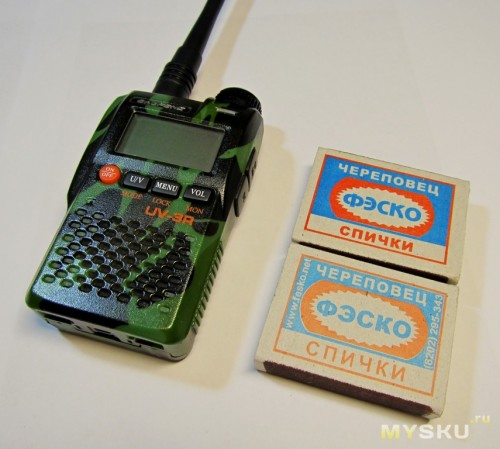

Хоть я и был готов к довольно компактному приборчику, но всё равно в реальности размеры рации оказались несколько меньше ожидаемых. При этом в руке лежит просто замечательно, вес полностью соответствует размерам. В сумме с камуфляжной окраской корпуса никаких мыслей о «серьёзности» не возникает, чего я и хотел.

Изначально не заметил на нижнем торце рации предохранительную защёлку крышки аккумулятора. Кроме этой защёлки крышка в закрытом состоянии ничем не фиксируется, так что поначалу даже расстроился. Однако более детальный осмотр обнаружил скрывшуюся за чёрной полосой камуфляжа защёлку.

При включении рации на экран кратковременно выводится текущее напряжение аккумулятора. Аккумулятор ко мне приехал заряженным, что позволило сразу приступить к изучению возможностей рации, не отвлекаясь на процесс зарядки. Для этого я заранее взял на работе одну старенькую рацию Motorola T5622. Довольно быстро подружил их между собой. Качеством звука остался доволен, всё разборчиво. По дальности связи в городе особых неожиданностей не возникло: на разрешённой мощности в спальном районе со второго этажа получилось всего несколько сотен метров. Правда на пути сигнала было четыре дома поперёк, один по диагонали, куча всяких тополей и одна трансформаторная подстанция. Отразиться сигналу было вроде особо не от чего, если верить карте. Ну да не для города рация приобреталась, хотя иногда и может пригодиться при совместных поездках на автомобилях.

Буквально на следующий день прокатился на природу. Коллега с рацией Motorola TLKR T6 выехал на место несколько раньше меня, так что удалось проверить дальность связи. Я в машине, он уже пешком. Расстояние примерно 5 километров, в основном поле, немного деревьев и проводов на пути сигнала. На низкой мощности он меня не слышал, а вот при переключении передатчика на полную мощность — совсем другое дело. С шумами, но весьма разборчиво. Я его ответы разобрать смог только с более чем вдвое меньшего расстояния, что вполне логично, исходя из сопоставления мощностей передатчиков в рациях. Заодно прочувствовал всю прелесть радиосвязи там, где сотовые работают нерегулярно. В поле к связи никаких претензий, хотя сильно далеко и не расходились. Так что непосредственно на месте низкого (разрешённого) уровня мощности достаточно, а высокий пусть будет «на всякий случай». Вообще, на этот случай, в рации имеется режим сохранения энергии, но про него отзывы на форумах неоднозначные. Чисто по лесу на дальность проверить было особо негде, но для вылазок за грибами в наших лесо-степных местностях должно быть вполне достаточно.

В общем, впечатления от натурных испытаний — только положительные, со своими задачами рация справляется прекрасно. От общих впечатлений переходим к более детальному рассмотрению собственно рации.

Корпус, как и упоминалось, довольно компактный. Выполнен из шершавого (хотя и глянцевого) пластика, на боковинах сделаны поперечные насечки для более надёжного удержания рации в руке. Все грани несколько скруглены. Сам корпус собран крепко, ничего не люфтит.

Выбор частоты осуществляется вращением валкодера, расположенного на верхнем торце рации. Валкодер относительно громкий, иногда приходится крутить его в предельно вытянутом состоянии, чтобы щелчок был не такой отчётливый. Шаг — 5.00 / 6.25 / 10.00 / 12.50 / 20.00 / 25.00 килогерц. Имеется функция сканирования, скорость — чуть больше трёх частот в секунду. Сканирование работает как в частотном, так и в канальном режиме. Так что удобно будет предварительно забить в память (имеется 99 ячеек) интересующие частоты и уже по ним сканировать.

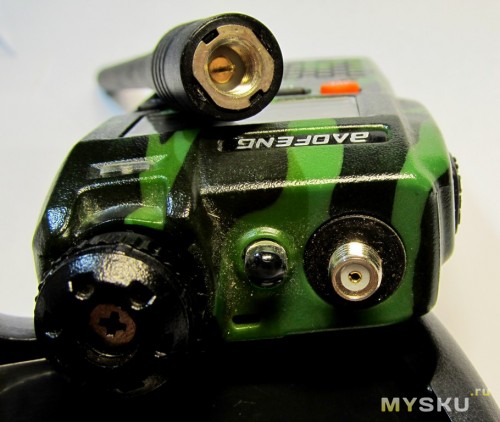

Штатная антенна — «резинка» длиной около 120мм. К рации можно подключить антенны с разъёмом SMA(male), подходящие по диапазонам. Посмотрел предлагаемый магазином список аксессуаров: да уж, антенна сантиметров под 50 на этой рации смотреться будет очень эффектно. Хотя больший интерес представляет возможность подключения автомобильной антенны на магните. Расстояние связи между машинами сразу должно увеличиться.

На передней панели находятся экран, кнопки управления и отверстия динамика с микрофоном. Экран двухстрочный, размер 31х16мм, янтарная подсветка. Под экраном расположены кнопки управления. Кнопки не сильно крупные и слегка скрипят (резина по пластику). При этом попасть по ним моими (не сильно мелкими) пальцами получается легко.

Для изменения громкости динамика нужно кратковременно нажать кнопку VOL и валкодером выбрать устраивающий уровень громкости. К сожалению уровень громкости меняется дискретно (8 шагов) и на минимальной громкости динамик звучит несколько громковато. На форумах есть несколько рецептов исправления данного неудобства, правда они требуют некоторого опыта работы с паяльником. Однако на природе даже имеющегося минимального уровня громкости маловато, так что я наверное ничего дорабатывать не буду.

Кнопка MENU служит для доступа к меню рации, состоящему из 19-ти различных опций. Длительное нажатие этой кнопки блокирует большинство функций рации. Работают только вызов, тревога, фонарик и мониторинг канала (длительное нажатие VOL). Даже валкодером на другой канал не получится случайно переключиться. Удобно, если нужно рацию дать кому-то совсем неподготовленному.

Кнопка U/V служит для переключения между диапазонами, а так же для выбора канального или частотного режима работы.

В верхней части левой грани расположена кнопка PTT. В силу компактных размеров рации кнопка не очень большая, при нажатии иногда промахиваюсь. У кнопки рельефная поверхность, проблема наблюдается только в перчатке. Похоже, есть смысл подумать о пыле-дождезащищённой тангенте с большой кнопкой, а саму рацию в рюкзак спрятать. Ещё одна неприятная особенность напрямую вытекает из небольших размеров расположенных рядом кнопок: при «промахе» мимо кнопки PTT иногда получается длительное нажатие кнопки F/A и включается режим тревоги, прекращающийся только после короткого нажатия PTT. К сожалению эта фича не блокируется и не отключается в меню.

Помимо упомянутых двух кнопок на левой грани рации имеется ещё и третья кнопка — L/R. При коротком нажатии на неё включается/выключается фонарик, причём даже при выключенной рации. Собственно это не совсем фонарик, а простой светодиод, расположенный на верхней грани рации между антенной и валкодером. Светит не очень ярко, часть светового пятна перекрыта тенью от антенны. Кроме подсветки замочной скважины больше его особо и применить некуда. Хотя всё равно света больше, чем от экрана мобилы.

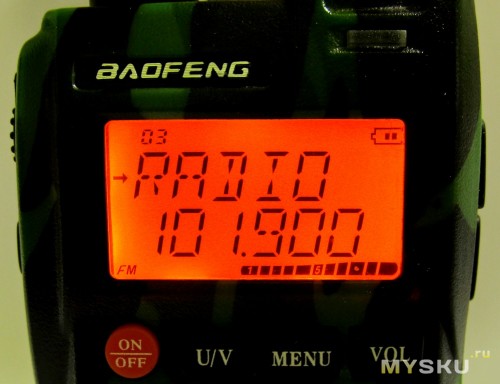

Длинное нажатие на эту кнопку включает радиоприёмник. При этом мониторинг основной частоты не прекращается и в случае активности приём временно переключается на неё. Принимает частоты 65.000-108.000, то есть имеем расширенный FM-диапазон. Есть сканирование. Найденные радиостанции можно сохранить в имеющиеся 15 ячеек памяти. Радио, естественно, принимается на антенну рации, подключение гарнитуры не обязательно. Качество приёма приемлемое, от телефона мало отличается.

На противоположной грани рации под резиновыми заглушками расположены гнёзда для подключения зарядного устройства и гарнитуры. Кроме этого гнездо гарнитуры служит для подключения кабеля, позволяющего программировать рацию с компьютера. Например, удалить из памяти сохранённые каналы можно только с помощью данного кабеля, изначально не входящего в комплект поставки. Да и забивать частоты с компьютера, наверное, несколько удобнее. Однако кабель себе я пока не купил, так что это исключительно мои предположения.

Комплектная гарнитура не самой удобной конструкции, ухо слегка устаёт. Слышимость нормальная в обе стороны, но в основном динамике рации голоса звучат несколько более разборчиво. Ещё мне не очень нравится хромированная кнопка, чужеродно и демаскирующе выглядит. Щелчок при нажатии кнопки отчётливый, в том числе и тактильно неплохо ощущается.

В комплекте с рацией идёт зарядное устройство и зарядный стакан, позволяющий заряжать аккумулятор отдельно от рации. Так получилось, что этот самый «стакан» из коробки пока я доставал только один раз, чтобы рассмотреть и сфотографировать. Вообще для зарядки достаточно гнезда на рации, чем я и пользуюсь. На самом деле вся электроника находится в зарядном устройстве, а «стакан» является только «переходником» для зарядки аккумулятора. При зарядке светодиод на зарядном устройстве светит красным, при окончании зарядки (часа через два-три) цвет меняется на зелёный. Один раз показалось, что между красным и зелёным некоторое время светодиод оранжевым светится (ну или красно-зелёным). Хотя могу и ошибаться.

Время работы рации от аккумулятора я пока оценить не смог, но вроде как оно довольно продолжительное. По меньшей мере мне пока хватает. Вообще есть какое-то общепринятое сочетание по времени работы в разных режимах, но сильно хлопотно это.
Увы, но упоминающийся на сайте магазина «Low Battery Alert» так и не был обнаружен. Хотя в некоторый момент просто блокируется работа на передачу, тожет это и есть тот самый «алерт»? Лучше рацию в этот момент выключить и некоторое время подождать, после включения иногда можно успеть коротко выйти в эфир. Через некоторое время рация благополучно вырубается, предварительно жалобно пискнув.
В рации используется «свой» формат аккумулятора, так что купленными в ближайшем киоске пальчиковыми батарейками тут не обойтись. По размерам и характеристикам штатный аккумулятор близок к аккумуляторам от некоторых моделей сотовых телефонов Nokia, что позволяет их использовать в случае необходимости (нужно только слегка перенести контактные площадки, на ютубе видел пример такой переделки). Кроме того, в комплектном заряднике (по меньшей мере у меня) кабель можно отсоединить и подключить к любому разъёму USB. То есть хоть к автомобильному прикуривателю, хоть к мобильному резервному источнику питания. Благо рация в процессе зарядки может работать, в том числе и на передачу.

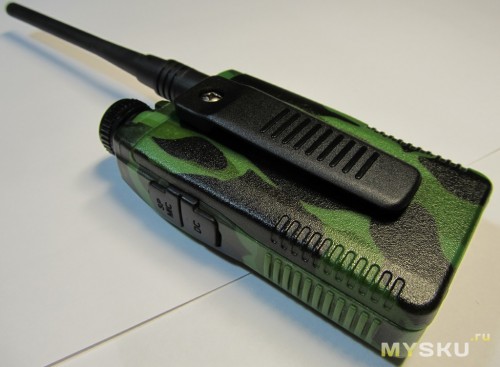

Ах да, ещё клипса есть. По мне, так не очень надёжная оказалась. Не в плане прочности, а именно фиксация рации слабовата. На толстом ремне всё нормально, а вот на тонкой лямке рюкзака рация слабовато держится и всё время норовит соскочить. Не хватает эдакого «крюка» на конце клипсы, как на мотороловских рациях. После второго падения рации отправил её в нагрудный карман, благо размеры позволяют и вес не мешает. Так она в том кармане и прижилась.

Бонус

По не совсем понятной логике в коробку в качестве подарка была вложена гламурно-розовенькая фирменная авторучка, совершенно шикарно сочетающаяся по цвету с камуфляжной рацией. По причине расцветки ручка была экспроприирована дочкой. Ещё в комплекте была совсем не интересная совместная рекламная открытка от «409SHOP» и родственного ему магазина «ONLY101», торгующего всяческими побрякушками.

Ещё раз повторюсь: опыт в радиолюбительских делах у меня практически никакой, так что обзор получился несколько сумбурный и дилетантский. Разнообразные узкоспециальные термины, встречающиеся в обзоре, взяты с профильных форумов, изученных в процессе выбора радиостанции. И всё равно надеюсь, что кому-то помог в выборе карманной рации. А если я что-то важное упустил — задавайте вопросы. По мере сил постараюсь ответить.

Подведём итоги

Плюсы:
-Два диапазона
-Компактные размеры
-Режим повышенной мощности
-Есть шаг 6.25
-Возможность использования дополнительных антенн и прочих аксессуаров (на сайте магазина их весьма приличный список имеется)
-Зарядка от стандартного разъёма USB
-Встроенные радиоприёмник и фонарик
-Возможность приспособить аккумулятор от сотового телефона

Минусы:
-Кнопки нажимаются с усилием. Конструктивная особенность, методы лечения известны
-Нет звукового сигнала при нажатии и отпускании кнопки PTT
-Громковат звук на минимальной громкости, в тихом помещении не послушаешь. На форумах есть несколько рецептов решения данной проблемы с помощью отвёртки и паяльника
-При выключении рации раздаётся звуковой сигнал, так что выключить её незаметно не получится
-Клипса плоховато держит рацию на тонких ремнях
-По идее рацию нужно регистрировать

Резюме: для своей цены рация просто замечательная. Имеются некоторые неудобства, но критичными их назвать сложно. За две недели весьма активного использования глюков не обнаружено. В общем покупкой я доволен.

Добавлено 15/10/2012: успел потерять заглушку, которая закрывает гнёзда зарядника и гарнитуры. Более детальный осмотр места крепления заглушки показал, что там не хватает какой-нибудь перемычки, которая будет придерживать эту резинку. Сразу заказал её в 409shop за $2, как пришлют — буду думать по поводу дополнительной фиксации.

Из приятного: удалась связь на 46 километров. Понимаю, что основная заслуга не моей портативы, а хорошего стационарника у моего собеседника. Но я всё равно был приятно удивлён.

Добавлено 31/10/2012: удалось проследить за цветом светодиода на блоке питания. Действительно к концу зарядки он некоторое время светится оранжевым. То есть имеет место «плавный переход от красного цвета к зелёному» в процессе зарядки.
Ещё проверил зарядку от USB гнезда в автомобильной магнитоле (JVC, точную модель не помню). Значок заряда на экране появляется, работа на передачу возможна.

Добавлено 09/11/2012: прислали заказанный почти месяц назад кабель для программирования рации. Заказывал вот этот — ebay.com/itm/261105179992, вышло почти на два бакса дешевле, чем в 409shop. Установил драйвер и программу, на WinXP проблем не возникло. Сразу подчистил лишние каналы в памяти. Удобно, что можно сохранять настройки в файл. При покупке второй китайской рации скорее всего можно будет соорудить переходник, если разъём не совпадёт.

Добавлено 05/12/2012: наконец-то приехала резиновая заглушка для разъёмов гарнитуры и питания. Судя по штемпелю 409shop отправил её сразу, но почты и таможня мурыжили несчастный конвертик больше полутора месяцев. Бесплатная доставка плюс фирменная ручка (на этот раз — зелёная) в подарок.

Краткая инструкция на BAOFENG UV-3R plus

Внешний вид и кнопки управления

PTT кнопка переключения прием/передача
F/A кнопка доп функции паника
L/R кнопка фонарь/радио
ON/OFF кнопка вкл/выкл
U/V(mode) многофункциональная кнопка
MENU(LOCK) меню/блокировка
VOL(MON) громкость

Назначения кнопок

PTT
нажатие и удержание - передача
в режиме паники нажатие - отключение режима паники
в режиме сканирования нажатие - остановка сканирования
в режиме меню нажатие - выход
в режиме FM радио нажатие и удержание - переход в VFO или MEM(смотря что до этого стояло) и работа на передачу, после отпускания через несколько секунд переход в режим FM автоматический

F/A
нажатие - активация режима дополнительно функции кнопок(на дисплее появляется значок F)
нажатие и удержание - режим паника, радиостанция на выбранной частоте передает тревожный сигнал и сама орет как потерпевшая отключение - нажатие PTT

L/R
нажатие - включение фонарика (работает даже при выключенной радиостанции)
нажатие и удержание - переключение в режим FM радиоприемника, при поступлении сигнала(открытия "шумодава"), на выбранном канале или частоте, радиостанция автоматически переключается в режим VFO или MEM, при отсутствии сигнала переходит обратно в режим FM радио.

ON/OFF
нажатие и удержание - включение и выключение

U/V(MODE)
нажатие - переключение между частотами (верхней и нижней строкой) на дисплее, как на передачу так и на прием
нажатие в режиме MENU - выр пункта меню для изменения
нажатие и удержание - переключение режима MEM и VFO для верхней строки дисплея(для нижней это по видимому невозможно вообще)
доп функция(F, потом U/V начинает мигать номер канала в верхнем левом углу) - запись частоты в выбранной строке в каналы памяти, кнопки PTT, U/V подтверждают запись, кнопка MENU отменяет запись, также можно просто ничего не делать и подождать, пока номер канала перестанет мигать, в этом случае он тоже не будет записан. ВАЛКОДЕРом можно выбрать нужную ячейку памяти, для записи.

MENU(LOCK)

нажатие - переход в меню.
нажатие и удержание - блокировка кнопок от случайного нажатия
доп функции(F, потом MENU) - активация сканирования частот в выбранном диапазоне, или каналов( в верхней строке), ВАЛКОДЕР задает направление сканирования, нажатие любой кнопки останавливает сканирование.

VOL(MON)
нажатие - активация регулировки громкости, уровень громкости изменяется ВАЛКОДЕРом
нажатие и удержание - отключение шумодава

ВАЛКОДЕР (действие на поворот)

!!!для начала работы потяните вверх!!!

в режиме VFO изменение частоты на 1 шаг (выбирается в меню)
в режиме MEM - изменение канала
в меню - выбор пункта меню
доп функция (в режиме F) изменение частоты на 1 мГц.
нажатие кнопки VOL - изменение громкости

Меню

Пункт менюMенюПринимаемые значенияОписаниеЗначение по умолчаниюРекомендуемое значение
1RXCODEOFF/CTCSS/DCSРадиостанция на прием откроется только при совпадении с установленным подтономOFFOFF
2TXCODEOFF/CTCSS/DCSПередатчик передаёт установленный подтонOFFOFF
3SQL0-9уровень срабатывания шумоподавителя, шумоподавитель грубый, особой разницы в значении нет35
4LIGHTKEY/OFF/ONПодсветка дисплеяKEYOFF
5BEEPOFF/ONЗвук при нажатии на кнопкиONOFF
6VOX0-9Уровень срабатывания PTT при голосовом управлении - 0 выключен, 9 самый чувствительный, после окончания сообщения станция остается на передаче еще 2-3 сек, при такой задержке функция бесполезная00
7POWERHIGH/LOWМощность передатчика (на 2м 2.8/0.1Вт,на 70см 2.3/1.6Вт)HIGHHIGH
8DWON/OFFФункция двойного приёма Отслеживание частоты 2м и одной на 70см, путем попеременного переключенияOFFOFF
9STEP5/6.25/10/12.5/20/25kHzШаг перестройки синтезатора, стандартный 25кГц5кГц5кГц для prm частот 6.25
10OFFSET0-37,995/0-69,995Разнос между частотами при включенном SHIFT, для радиолюбителей и продвинутых юзеров (требуют некоторые репитеры)00
11SHIFT0/-/+Сдвиг частоты передатчика с заранее установленным разносом, для радиолюбителей и продвинутых юзеров (требуют некоторые репитеры)00
12STEON/OFFСмена фазы CTCSS при переходе на приём (чтобы шумодав не хлюпал)ONOFF
13W/NWIDE/NARROWСмена полосы приёмника и девиации передатчика 5кГц/2.5кГцWIDENARROW для prm диапазона
14SAVEON/OFFРежим экономии энергии в приёмнике (экономайзер), бывает не просыпаетсяONOFF
15TOTOFF/30-180secАвтоматическое выключение передатчика через 30-180 секундOFF180
16SCANMTO/COРежим сканирования, продолжать или нет после срабатывания шумоподавителяCOTO
17RELAYMON/OFFОткрывание репитера тональным сигналомOFFON
18BCLOON/OFFЕсли канал занят, передатчик не включитсяOFFOFF
19PRION/OFFФункция сканирования приоритетного канала (Как сделать канал приоритетным и что делает эта функция, тоже не совсем понял)OFFON

Управление


  • PTT - включение на передачу

  • Разблокировка волкодера - поднять вверх

  • Волкодер - смена частоты, громкости, значений меню, направления сканирования

  • кратковременное нажатие F/A - волкодером меняем частоту сотни, затем еще раз F/A - меняем десятки

  • запуск сканирования: F/A затем MENU(LOCK)

  • запись частоты в память(канал): F/A затем U/V(MODE) затем выбираем номер канала волкодером затем снова U/V(MODE) (аналогично для FM станций радио)

  • Переключение между "каналами в памяти" и диапазоном частот - продолжительное нажатие U/V(MODE)

  • Переключение между диапазоном частот 2м и 70см, кратковременное нажатие U/V(MODE)

  • Включение-выключение радио: продолжительное нажатие L/R (красная кнопка)

  • Включение фонарика кратковременное нажатие L/R (красная кнопка), фонарик работает при выключенном аппарате

  • При сканировании, чтоб сразу остановить, если что нашли - просто нажать PTT, направление сканирования меняется волкодером при сканировании.

  • Изменения в меню: выбор пункта меню (крутим поднятый вверх волкодер), вход в "редактирование" - U/V(MODE) - меняем поворотом волкодера до нужного пункта. Запомнить выбор - жмем U/V(MODE)

  • SOS - долго жмем на F/A сигнал a эфир идет только при включенном звуке клавиш, иначе идет только несущая. Отключаем кратковременно нажав на PTT

  • 1750Гц тон в эфир включается одновременным нажатием PTT+VOL(MON)

  • При длительном нажатии VOL(MON)отключение шумоподавителя на время удержания кнопки

  • При длительном нажатии MENU(LOCK), включение блокировки клавиш, работает только кнопка PTT, L/R, SOS, выключение и включение радиостанции

  • Полный сброс установок сделанных в станции и возврат в заводское состояние, осуществляется нажатием кнопки VOL(MON) её удержанием и нажатием кнопки ON/OFF. Станция включится и все изменения будут сброшены

  • Записанные 99 каналов памяти стереть - переименовать нельзя, только перезаписать. Стираются только в софте при программировании с компьютера, либо при полном сбросе с клавиш возвращающий радиостанцию в заводское состояние.

BAOFENG BF-UVB3 Plus 8W UHF/VHF Dual Band 3800mAh

Снимаем аккумулятор, антенну и ручку включения (громкости).
Выкручиваем два шурупа (звёздочкой)

Откручиваем пинцетом колечки на антенном разъёме и на регуляторе громкости.

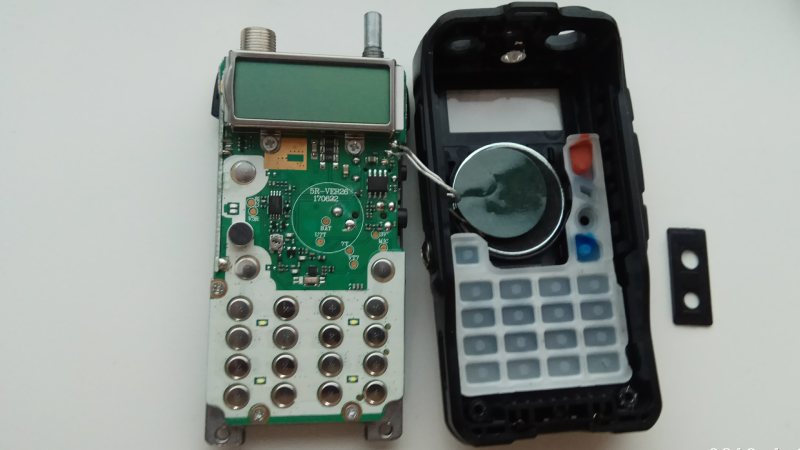

Поддеваем и вытаскиваем аккуратно из корпуса начинку, динамик припаян к плате, по этому тянем без фанатизма, чтобы не оторвать провода.

Переворачиваю и вижу надпись на плате 5R ver 26, забавно, но именно такие же платы стоят в Baofeng UV-5R, решено было вскрывать до конца…

Откручиваем остальные имеющиеся шурупы и винты, снимаем дисплей, откручиваем оставшиеся шурупы.

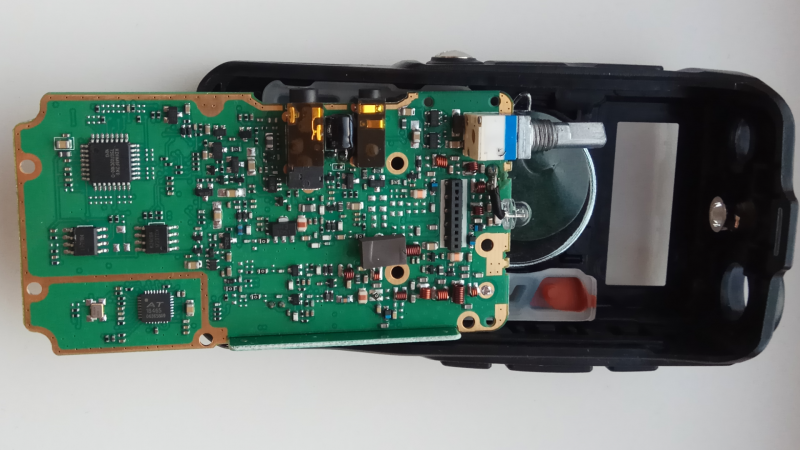

Отпаиваем центральный контакт антенного гнезда и одновременно приподнимаем плату.

Переворачиваем плату…

Тут ничего нового, разве что деталей стало намного меньше чем было ранее в UV-5R

KDHM8F2K6 8 битный Microcontroller
K24C64 EEPROM
AT1846S Single-Chip Transceiver (чип трансивера на три диапазона, но увы диапазоны 200-260 МГц не добавлены в рацию)



Собираем в обратной последовательности…
Самое главное попасть контактами в разъём, иначе питание с аккумулятора не пойдёт на плату.

Так же при включении рации если зажать и держать цифру 3 на клавиатуре, на дисплее появится версия прошивка BFS001 такая же как в UV-5R.

Ёмкость аккумулятора так же не соответствует заявленным характеристикам:

Расширение диапазона Baofeng UV 5R своими руками

Радиостанция Baofeng UV-5R относится к классу бюджетных устройств, которые активно используют охотники, туристы, рыболовы и те, кому просто хочется «проиграться» в радиоэфире. Она ничем не уступает, а в некоторых случаях показывает лучшие результаты, чем некоторые дорогостоящие устройства.

Станция является 127-канальной и может поддерживать прием в FM-диапазоне (65…108 МГц), примем и передачу в VHF (136…174 MHz) и UHF (400…480 MHz) частотах. Одно из преимуществ, которые выделяют пользователи, - возможность увеличения количества частот, работающих на прием и передачу. После расширения, проведенного с помощью специальной программы, рация сможет работать в частотах 127…180 MHz (VHF) и 380…524 MHz (UHF). Рассмотрим детально, как выполняется процедура расширения частотного охвата этой радиостанции.

Что потребуется для расширения диапазона Baofeng UV-5R

Выполнить процедуру увеличения рабочего диапазона станции можно посредством двух программ. Может применяться стандартная Baofeng-программа, которую можно скачать с сайта производителя или использовать более гибкий программный модуль CHIRP. Для тех, кто ни разу не пользовался CHIRP или не может самостоятельно разобраться в его работе не рекомендуется его применять. В противном случае может произойти так, что после «заливки» новых настроек радиостанция перестанет вообще работать и придется отдавать ее специалистам, чтобы восстановить ее функциональность. С Baofeng-программой подобного произойти не может, но она менее функциональная.

Изменить частотный охват до требуемой величины можно именно с помощью программы CHIRP. Чтобы с ней работать дополнительно потребуется специальный кабель с драйвером. Где его приобрести, как установить программу на компьютере и как она настраиватся, можно прочитать в интернете.

Последовательность процедуры расширения частотного охвата

  1. Запускается программа CHIRP.
  2. Выбирается вкладка Radio в пункте меню Download from radio после чего последовательно нажимается «OK», «YES» и скачиваются настройки радиостанции (на это уходит около 10 сек).
  3. Далее используется пункт меню Other Settings, который находится во вкладке Settings. В этом пункте есть 4 подпункта, отвечающие за границы диапазонов VHF и UHF. По умолчанию там выставлены частотные показатели 136…174 для VHF и 400…480 МГц для UHF.
  4. В ячейках со значениями граничных частот устанавливаются новые значения, после чего выбирается вкладка Radio в меню Upload to radio и выполняется «заливание» настроек обратно в радиостанцию.
  5. Процедура завершена, станция может работать в новом диапазоне.

Допускаемые диапазоны

Чтобы знать какие граничные частоты можно выставлять в настройках проводились соответствующие замеры посредством частотомера и ваттметра GY561.

Для частот VHF, при нижней границе в 128,8 МГц рация может выдавать 7,7 Вт. Что касается верхней частотной границы, то при 178,2 МГц рация выдает 5,8 Вт.

Для UHF-диапазона при частоте 400 МГц рация имеет мощность 3,9 Вт, а при 500,1 МГц – 3,6 Вт. При попытках вводить большие значения рация выдает нулевую мощность или вообще зависает. Что касается режима приема, то для UHF и VHF-диапазонов он может быть шире, чем для передачи и составляет те пределы, которые были определены выше. На заметку! При расширении диапазона Baofeng UV-5R помните, что мощность прибора ограничена 5 Вт (именно такое значение заявлено производителем).

Рация Baofeng UV-9plus с влагозащитой

Дорогие друзья, желаю всем здравствовать.
Сегодня хочется продолжить велосипедную тематику.
Я уже публиковал обзор на рации Baofeng UV-82 8W (у меня их две). Теперь к ним прибавилась Baofeng UV-9R plus 10W(одна). Не то чтобы мне нужна была влагозащита, интересно было посмотреть на сие чудо, плюс несколько большая заявленная мощность (против первых двух).
Частично рация была куплена для работы, где двух бывает мало, три в самый раз. Но больше и чаще используем при велопокатушках. Когда катаемся вчетвером, детям очень нравится уехать вперед, и при остановке сообщить, что они впереди… Иногда выезжаем на прогулку большим количеством, иногда до 12 человек и очень удобно, когда первый не оглядывается и едет, а крайний контролирует всех и предупреждает о вынужденных остановках одного или нескольких ездоков. Как показала наша практика, очень удобно, когда используется две, а лучше три рации при большой компании. И плюс детям нравится играться ими.

План обзора:
— Характеристики
— Упаковка и комплектация
— Разбор рации
— Управление
— Модернизация зарядного стакана

Характеристики:
1) Выход: 10 Вт
2) Диапазон частот: 136,00-174,00 МГц/400,00-520,00 МГц
3) IP67 водо-и пылезащита(не дайвинг)
4) Переключатель высокой и низкой мощности
5) Батарея экономии
6) VOX Функция
7) Широкий/Узкий выбор диапазона
8) Авто-задний свет
9) двухдиапазонный режим ожидания
10) тайм-аут таймер (TOT)
11) 50 CTCSS и 104 DCS кодов
12) голосовые подсказки
13) ани код
14) ПК или ручная программа
15) DTMF кода
16) PTT-ID
17) ATUO блокировка клавиатуры
18) функция Busy замок с блокировкой
19) двухдиапазонный, двойной дисплей и двойной режим ожидания
20) аварийной сигнализации
21) функция Priory сканирования
22) подтверждение переадресации реле (1750 Гц)
23 Предупреждение о низком заряде батареи
24) U/V поперечная полоса двойные часы

Упаковка и комплектация

Посылка пришла в пакете, внутри которого находилась коробка с рацией, обмотанная мягким материалом. Внутри коробки в два яруса уложены комплектующие.
Комплектация:
Baofeng UV-9R plus 10W рация* 1
Антенна с высоким коэффициентом усиления * 1
7,4 В 4500 мАч Батарея * 1
Зажим для ремня * 1
Зарядное устройство * 1
Блок питания * 1
Ремешок * 1
Руководство на английском языке * 1


Батарея пришла заряженной. Емкость указана как 4500 мА/ч, но судя по информации в интернете, реально она около 2200 МА/ч, сам проверить не смог.

Разбор рации

Разбирается очень просто, снимаем аккумулятор, откручиваем антенну, снимаем ручку регулятора громкости, откручиваем гайки регулятора громкости и разъёма антенны, поддев снизу аккумуляторного отсека защелки, все достается. Рация внутри имеет алюминиевую раму, к которой все закреплено. Думаю, по фото понятно. Винты имеют резиновые уплотнительные кольца, так же уплотнительные кольца находятся под гайками крепления регулятора громкости и антенны. При раскрытии корпуса, так же присутствует резиновый уплотнитель по периметру.

Управление

Управление и настройки такие же как и у Baofeng UV-82
Рация имеет сверху аналоговый регулятор громкости (крутилку) совмещенную с выключателем питания, светодиодный фонарь, антенну, двухцветный светодиод(красным светится при передаче, зеленым при приеме) и кнопку дублирующую кнопку включения/выключения фм радио (при коротком нажатии) или тревожный сигнал с совместно с морганием фонаря (при длительном удержании кнопки). Регулятор громкости прикрыт высоким буртиком, предотвращающий повреждение регулятора при падении(мое предположение)

Справа под винтовой заглушкой с резиновым уплотнителем, находятся контакты для подключения гарнитуры (через эти контакты с помощью фирменного прошивочного шнура меняются настройки рации, частотная сетка).

Слева находятся кнопка вызова, ниже находится кнопка включения/выключения фм радио (при коротком нажатии) или тревожный сигнал с совместно с морганием фонаря (при длительном удержании кнопки). Самая нижняя кнопка отвечает за включение/моргание/отключение фонаря (при кратковременном нажатии на кнопку), при длительном удерживании отключается шумоподавление, позволяющее прослушать частоту.

На лицевой стороне находится динамик и микрофон, а также клавиши управления, о назначении которых лучше прочитать в инструкции.


приведу инструкцию Baofeng UV-82, они схожи
ссылка
При необходимости устанавливается клипса, позволяющая крепить рацию на пояс/ремень Для этого необходимо на задней части рации выкрутить винт, и вместо него ввернуть более длинный винт из комплекта, закрепив тем самым крепление в виде бочонка (или катушки), к которому в свою очередь закрепляется крепление, имеющее возможность быстрого съема, то есть крепление остается на поясе, а рация с него снимается, самопроизвольное снятие исключено. Но есть минус крепления, оно громоздкое и если нет в нем необходимости, то лучше не устанавливать.



Так как у меня теперь три рации, то решил протестировать совместно.
Первый вариант.
При использовании в автомобилях, расстояние 3.32 км дается уже с перебоями, но сказывается рельеф местности и расположенные дома, на пути прохождения радиоволн. легко даётся расстояние 1.82 км и 1.87 км. То есть если при увеличении расстояния между крайними рациями сигнал может быть не стабильным, то всегда можно попросить человека посредине продублировать сообщение.

Второй вариант.
Два автомобиля находятся там же, на третьем рация Baofeng UV-9R plus 10W плюс внешняя антенна (приведу фото из интернета, но без переделки магнита не рекомендую использовать, после 120 км/ч отлетает)


При расстоянии межу дальними рациями свыше 6 км друг друга слышно, но приходится переспрашивать, хотя 4.47 км слышимость отличная.

При катании на велосипедах, больше 1.5-2 км не удаляемся, поэтому связь всегда отличная, рацию, находящуюся в кармане слышно отлично.
Иногда дети уезжают к бабушке, живущей на расстоянии 1.40км

во-первых, по дороге могут сообщить, если сломался велосипед или увидели зайца на поляне. А второе, берут с собой две рации играться, я иногда могу встревать в их разговор, не выходя из дома.
Так как заявлена Baofeng UV-9R plus 10 ватт, против 8 ватт у Baofeng UV-82, то необходимо было понять, насколько эта разница играет роль. Понимаю, что мои тесты — это не эталон, просто поделюсь наблюдениями. Между двумя Baofeng UV-82 расстояние 3.5 км, дальше заметно хуже. А вот между Baofeng UV-82 и Baofeng UV-9R расстояние получилось больше 4 км, при том же качестве связи. То есть увеличение мощности сказалось на дальности уверенного приема.

Мощность рации заявлена магазином 10 ватт, под аккумулятором написано 15 ватт, но смею предположить, что данная надпись ошибочная.

Так же с аккумулятором, на нем имеется надпись о емкости 8000 мАч, магазин заявляет 4500 мАч, проверить не получилось, imax b6 начал заряжать и прекратил зарядку, так и не зарядив до конца. Но в интернете нашел информацию о 2200 мАч, что думаю близко к истине. Полностью заряженного аккума, при максимальной мощности рации, хватило на 36-37 часов работы рации с редкими переговорами, при этих условиях Baofeng UV-82 продержалась 25-26 часов.

Для чего использовать данную рацию каждый решает сам, но я вижу основные направления использования это:
— Совместные поездки на нескольких велосипедах/машинах
— Поисково-спасательные мероприятия
— Можно просто послушать тех, кто общается на данных частотах

Приложу фото сравнения размеров Baofeng UV-9+ и Baofeng UV-82





К достоинствам отнесу большой радиус действия, передача на двух настроенных частотах, переключение между ними кнопкой EXIT на клавиатуре, есть фонарик. Рация хорошо стоит вертикально, за счет большей площади основания. На основании имеется стеклышко, под которым находится бумага, на ней написал номер 1, удобно, если у вас подобных раций несколько, не перепутаете.

К недостаткам бы отнес, емкость батареи заявлена больше, более громоздкая (против Baofeng UV-82), своеобразное питание зарядной станции (10 вольт), если блок питания выйдет из строя/будет утерян, то такой не ходовой блок питания нужно еще поискать. Но с питанием можно вопрос решить.

Модернизация зарядного стакана

Я взял в зарядный стакан установил стабилизатор, понижающий входящее напряжение до положенных 10 вольт(или 8 вольт на выходе зарядного стакана). После такой не сложной модернизации можно использовать входящее напряжение вплоть до 19 вольт (больше не проверял). Приложу фото переделки. Может кому-то пригодится.



Регулятор напряжения


Так как конденсатор не хотел помещаться внутрь корпуса, то был отпаян и припаян на проводах конденсатор.




При входном напряжении до 19 вольт, на выходе стакана получаем стабильные 8 вольт

Так как стабилизатор не полностью не поместился в стакан, пришлось вырезать в нижней крышке место для платы и залить ее термоклеем. Думаю при наличии дремеля и прямых рук, данная процедура имела бы более привлекательный внешний вид, но на работе не сказывается.

так как заявлена влагозащита IP67 водо-и пылезащита(не дайвинг), решил проверить.
В интернете встречал видео, как рацию окунают в воду. Решил проверить. После купания в воде, рация была разобрана, внутри воды не оказалось совсем.


Оплата


Меню точно такое, как и у Baofeng UV-82, настройки одинаковые. разница в том, что кнопка передачи одна, и выбор из двух настроенных частот осуществляется кнопкой EXIT, отличается разъем для гарнитуры/прошивки. Добавлена влагозащита, более емкий аккум.

Рацией доволен, покупать пока другого производителя не планирую. Покупать подобную рацию или нет, каждый решит сам. Я хотел проверить в работе рацию с большей мощностью, и что бы она отличалась от уже имеющихся.

В обзоре постарался высказать свое мнение, у кого-то оно может отличатся.

Надеюсь, обзор будет полезен. На вопросы и, если что-то упустил, постараюсь ответить в комментариях.

Желаю всем приятных покупок.

Baofeng UV-3R + (камуфляж)

QRZ NOW – Ham Radio News QRZ NOW – Ham Radio News
  • Дом
    • Условия диапазона в реальном времени
  • Последние сообщения
  • Антенна
    • Альфа-антенна
    • Решения для массивов
    • Комета
    • Кубекс
    • Чушкрафт
    • Алмаз
    • Сила 12
    • G0KSC - Бесплатные конструкции антенн Yagi
    • M2
    • YU7EF Yagi - VHF UHF HF
    • Мосли
    • Степпир
  • Буровая установка
    • Обзор
    • Radioddity
    • Acom
    • Америтрон
    • BaoFeng США
    • Экрафт
    • FlexRadio
    • МАГАЗИН LAMCO
    • Хайль Саунд
    • Icom
    • Ретевис
    • Yaesu
    • Kenwood
    • Виброплекс
  • DX
    • ClubLog
    • 425 Новости DX
    • База данных позывных - QRZ.com
    • DXNews.com
    • Ежедневный DX
    • DXCoffee
    • DX World.net
    • eQSL
    • LOTW
    • NG3K - объявлены операции по DX
      • Yaesu
      • MFJ
      • ИКОМ
  • Конкурс
    • 3830
    • Араукария DX Group
    • ARRL - Ресурсы
    • CQ WW
    • CQ WPX
    • Календарь
    • Конкурсное.com
    • Сервер распределения оценок
    • WRTC 2022
  • DX
    • DX Heat
    • Сеть обратных радиомаяков
    • Саммит DX
    • DX Fun
    • DX Часы
    • Репортер ПСК
    • Солнечная ветчина - Распространение
    • Веб-SDR
    • Пятна для ветчины
  • маг.
  • Распространение
  • Связаться
    • Facebook
    • Электронная почта Подписчиков

Меню

  • Дом
    • Условия диапазона в реальном времени
  • Последние сообщения
  • Антенна
    • Альфа-антенна
    • Решения для массивов
    • Комета
    • Кубекс
    • Чушкрафт
    • Алмаз
    • Сила 12
    • G0KSC - Бесплатные конструкции антенн Yagi
    • M2
    • YU7EF Yagi - VHF UHF HF
    • Мосли
    • Степпир
  • Буровая установка
    • Обзор
    • Radioddity
    • Acom
    • Америтрон
    • BaoFeng США
    • Экрафт
    • FlexRadio
    • МАГАЗИН LAMCO
    • Хайль Саунд
    • Icom
    • Ретевис
    • Yaesu
    • Kenwood
.

Главная - CHIRP


Abbree
  • AR-F3 (используйте Baofeng UV-82III)
  • AR-F8 (используйте Wouxun KG-UV8D)
Alinco
  • DJ-175T
  • DJ-596T
  • DJ-G7EG
  • ДР-03Т
  • ДР-06Т
  • ДР-135Т
  • ДР-235Т
  • ДР-435Т
Ансоко любой тон
  • AT-778UV
  • AT-5888UV
  • OBLTR-8R
  • ТЕРМН-8Р
Arcshell
  • AR-5
  • AR-6
  • AR-7 (используйте Radtel T18)
Байстон
  • BST-2100 (используйте Baofeng BF-888)
Baofeng / Pofung
  • 997-S (Foscam Digital Technologies) (используйте UV-5R)
  • B-580T (используйте UV-5R)
  • BF-666S / 777S / 888S
  • BF-9100 (используйте BF / T1)
  • BF-A58, BF-A58S
  • BF-C2 (используйте BF-888S)
  • BF-E500S (используйте UV-5R)
  • BF-F8, F8 + (используйте UV-5R)
  • BF-F8 + III (используйте Radioddity UV-5RX3)
  • BF-F8HP (3 уровня мощности)
  • BF-F9 (используйте UV-5R)
  • BF-F9V2 + (используйте BF-F8HP)
  • BF-F11 (используйте UV-5R)
  • BF-R3 (используйте Radioddity UV-5RX3)
  • BF-T1
  • BF-UV9R + HP (используйте UV-82WP)
  • BF-UV10R (используйте BF-F8HP с 3 уровнями мощности)
  • BF-UVF10 (используйте BF-A58S)
  • BF-UVB2 + (используйте UV-5R)
  • BF-V9 (используйте BF-888)
  • BF-V85 (используйте UV-B5)
  • F-11 (использовать UV-B5)
  • FF-12P (используйте UV-5R)
  • GT-1 (используйте BF-888S)
  • GT-3, GT-3 MK II (используйте UV-B5)
  • GT-3TP (используйте BF-F8HP)
  • GT-3WP
  • GT-5 (использовать UV-82)
  • GT-5TP (используйте UV-82HP)
  • Mini (используйте BF-T1)
  • УВ-3Р
  • УВ-5Р и варианты (2 уровня мощности)
  • UV-5R V2 +, UV-5R2 (используйте UV-5R)
  • UV-5R + (используйте BF-F8HP)
  • UV-5R ++ (используйте UV-5R)
  • UV-5R7W (используйте BF-F8HP)
  • UV-5RA, UV-5RA +, UV-5RAX, UV-5RAX + (используйте UV-5R)
  • UV-5RB (используйте UV-5R)
  • UV-5RC, UV-5RC, UV-5RCX + (используйте UV-5R)
  • UV-5RD (используйте UV-5R)
  • UV-5RE, UV-5RE + (используйте UV-5R)
  • УВ-5РГ, РК, РК, РС, РТ, RU (использовать УВ-5Р)
  • UV-5RHP (используйте BF-F8HP)
  • UV-5RIII (используйте Radioddity UV-5RX3)
  • UV-5RM HP (использовать BF-F8HP)
  • UV-5RTP (используйте BF-F8HP)
  • UV-5RWP (используйте UV-82WP)
  • UV-5RX3 (используйте Radioddity UV-5RX3)
  • UV-5S, 5X (используйте UV-5R)
  • УВ-5ХП
  • УВ-6
  • УВ-6Р
  • UV-8R (используйте UV-82HP)
  • UV-9R / 9R PLUS / 9R ERA
  • UV-9S (используйте Radioddity UV-5RX3)
  • UV-9X + (используйте UV-82HP)
  • UV-59T (используйте Radioddity UV-5RX3)
  • УВ-82 / 82С / 82Л / 82Х
  • UV-82HP / 82DX / 82HX (3 уровня мощности)
  • УВ-82III
  • UV-82T (используйте Radioddity UV-82X3)
  • УВ-82WP
  • UV-82X3 (используйте Radioddity UV-82X3)
  • UV-920 (используйте UV-5R)
  • UV-B2 (используйте UV-82)
  • UV-B2 +, B3 + (используйте UV-5R)
  • УВ-Б5, Б6
  • UV-S9 / S9T (используйте Radioddity UV-5RX3)
  • UV-X9 (используйте UV-82HP)
Baojie
  • BJ-218 (вариант Luiton LT-725uv)
  • BJ-318 (используйте Baojie BJ-218)
  • BJ-9900
  • BJ-UV55
Боблов BTech
  • GMRS-50X1
  • GMRS-V1
  • МУРС-В1
  • УВ-2501
  • УВ-2501 + 220
  • УВ-25Х2
  • УВ-25Х4
  • УВ-5001
  • УВ-50Х2
  • УВ-50Х3
  • УВ-5Х3
CRT
  • Micron UV (вариант Anytone AT-778UV)
eSYNiC
  • ESY-88 (вариант Baofeng BF-888s)
Фейдаксин
  • FD-150A
  • FD-160A
  • ФД-268А, Б
  • ФД-288А, Б
  • FD-450A
  • FD-460A, UH
Greaval Гесенат
  • BJ-218 (вариант Luiton LT-725uv)
  • HT-5RX3 (используйте Radioddity UV-5RX3)
  • HT-U222 (используйте Retevis RT22)
HobbyPCB Icom
  • IC-80AD
  • IC-91, IC-92AD
  • IC-208H
  • IC-746
  • IC-910H
  • IC-2100H
  • IC-2200H
  • IC-2300H
  • IC-2720H
  • IC-2730A
  • IC-2820H
  • IC-7000
  • IC-7100
  • IC-7200
  • IC-E90
  • IC-P7
  • IC-Q7A
  • IC-T70
  • IC-T7H
  • IC-T8A
  • IC-T90
  • IC-V82, IC-U82
  • IC-V86
  • IC-W32A, E
  • ID-31A
  • ID-51, ID-51 +
  • ID-80H
  • ID-800H
  • ID-880H
  • ID-RPx000V / RP2x
Интек
  • HR-2040 (используйте Anytone AT-5888UB)
  • KT-980HP (вариант Baofeng UV-5R)
Jetstream
  • JT220M
  • JT270M, MH
  • JT2705M (вариант Waccom Mini 8900)
Juentai
  • JT-6188 Mini (вариант QYT KT8900)
  • JT-6188 Plus (вариант Waccom Mini 8900)
Kenwood
  • TH-D7, TH-D7G
  • TH-D72
  • TH-F6
  • TH-F7
  • TH-G71
  • ТН-К2
  • ТК-260/270/272/278
  • ТК-260Г / 270Г / 272Г / 278Г
  • ТК-360/370/372/378
  • TK-360G / 370G / 372G / 378G / 388G
  • ТК-760/762/768
  • TK-760G / 762G / 768G
  • ТК-860/862/868
  • TK-860G / 862G / 868G
  • ТК-7102/8102/7108/8108
  • ТК-2180/3180/7180/8180
  • ТМ-271
  • TM-281
  • TM-471
  • TM-D700
  • TM-D710, TM-D710G
  • TM-G707
  • TM-V7
  • TM-V71
  • TS-480HX / SAT
  • TS-590S / SG
  • ТС-850
  • ТС-2000
KYD Свинец
  • LE-C2 (вариант Baofeng BF-C2)
Leixen Люитон
  • LT-316 (вариант Retevis RT22)
  • LT-580 VHF, UHF
  • LT-588UV (вариант QYT KT8900)
  • LT-725UV
  • LT-898UV (вариант Leixen VV-898)
Мидленд
  • DBR2500 (вариант Anytone AT-778UV)
MTC NKTech Завод-туры Пофунг Полмар
  • DB-50M (используйте Anytone AT-5888UV)
Powerwerx
  • DB-750X (используйте Anytone AT-5888UV)
Пуксинг
  • PX-2R (УВЧ)
  • PX-777
  • PX-888K
QYT
  • KT980 + (как KT-8900D)
  • КТ7900Д
  • КТ8900 (как КТ-8900)
  • КТ8900Р
  • КТ8900Д
  • KT-UV980 (вариант Waccom Mini 8900)
R&L Electronics
  • UV-5R 3 диапазона (используйте Radioddity UV-5RX3)
Radioddity
  • DB25 (вариант QYT KT8900D)
  • ГА-2С
  • GA-5S
  • GA-510
  • QB25
  • R2
  • УВ-5Р ЭК
  • УВ-5РС3
  • УВ-82Х3
Radtel
  • RT-10 (используйте Retevis RT22)
  • Т18
Ретевис
  • H-777 (используйте Baofeng BF-888)
  • РТ1
  • RT5 с 2 уровнями мощности (используйте Baofeng UV-5R)
  • RT5 с 3 уровнями мощности (вариант Baofeng BF-F8HP)
  • РТ-5Р, РТ-5РВ (Варианты Baofeng UV-5R)
  • РТ6
  • РТ21
  • РТ22
  • РТ23
  • РТ24
  • РТ26
  • RT95 (вариант Anytone AT-778UV)
  • RT-B6 (используйте Baofeng UV-B5)
Радиостанции повышенной прочности
  • RH5R, RH5R-V2 (используйте Baofeng UV-5R)
  • RH5X (вариант Baofeng BF-A58)
Сайнсоник
  • GT-890 (вариант QYT KT8900)
Стандартный горизонт Surecom
  • KT8900D (вариант QYT KT7900D)
Tacklife
  • MTR01 (используйте Radioddity R2)
TDXone Tenway
  • TW-325
  • UV-5R Pro
  • УВ-82 Про
TIDRADIO
  • BF-F8TD (используйте TD-UV5R TriPower)
  • TD-UV5R TriPower
  • TD-H6
УИ Тонфа
  • UV-985 (используйте Baofeng UV-5R)
TYT
  • TH-350
  • TH-7800
  • TH-9000 (144, 220, 440 каждый)
  • TH-9800
  • TH-UV3R, TH-UV3R-25
  • TH-UV8000D / E
  • ТН-УВФ1
  • TH-UVF8D
Vero
  • UV-E5, UV-E5 MK II (используйте Baofeng UV-5R)
Vertex Standard Waccom WLN
  • KD-C1 (вариант Retevis RT22)
Wouxun
  • КГ-816/818
  • КГ-УВД1П / УВ2Д / УВ3Д
  • КГ-UV6D / UV6X ​​
  • KG-UV7D (используйте KG-UV6)
  • КГ-УВ8Д
  • кг-UV8D Plus
  • КГ-UV8E
  • КГ-УВ8Т
  • кг-UV9D Plus
  • КГ-УВД1П
Yaesu
  • FT-1D
  • FT-2D
  • FT-3D
  • FT-4VR
  • FT-4XE, R
  • FT-25R
  • FT-50R
  • FT-60R
  • FT-65E, R
  • FT-70D
  • FT-90R
  • FT-450D
  • FT-817 / ND
  • FT-818 / ND
  • FT-857 / D
  • FT-897
  • FT-1500M
  • FT-1802M
  • FT-2800M
  • FT-1900R / 2900M
  • FT-7100M
  • FT-7800/7900
  • FT-8100
  • FT-8800
  • FT-8900
  • FTM-350
  • FTM-3200D
  • VX-2R
  • VX-3R
  • VX-5R
  • VX-6, 6R
  • VX-7R
  • VX-8, 8R, 8D, 8G
  • VX-170
  • VXA-700
Zastone
  • BJ-218 (вариант Luiton LT-725uv)
  • MP-300 (вариант QYT KT8900)
  • MP-380 (используйте QYT KT8900D)
  • MP-800 (используйте TYT TH-9800)
  • ZT-V8, V8A, V8A + (используйте Baofeng UV-R5)
  • ZT-X6 (вариант Retevis RT22)
.

Отправить ответ

avatar
  Подписаться
Уведомление о
