Фото коллиматорный прицел: Коллиматорный прицел что это и как выбрать лучший: видео, фото, отзывы

Несмотря на неплохие эксплуатационные характеристики, данные коллиматоры практически не используются военизированными формированиями. Они не выдерживают жестких требований, предъявляемых к надежности прицельных приспособлений для боевого оружия.

Рассмотрим общие параметры прицелов Sightmark, который покупают чаще всего и позволяющие использовать их в гражданских целях:

Прицельная марка и модификации сеток – в большинстве коллиматоров реализовано четыре типа прицельных марок, которые отличаются формой и размерами. Выбор конкретной из них зависит от предпочтений стрелка и условий стрельбы.

Наиболее крупная марка чаще используется на близком расстоянии (дробовик для охоты или игры в страйкбол), а точка – на дальних расстояниях. В многочисленных репликах известных моделей со стороны цели виден демаскирующий луч, который создает прицельную марку. На Sightmark такой луч не заметен даже в сумерках, поэтому может смело использоваться в страйкбольных состязаниях;

Стрельба на разные дистанции – реальное расстояние стрельбы с использованием коллиматора варьируется от 0 до 150-200 м. При стрельбе по более удаленной точечной цели эффективность снижается из-за природных ограничений зрения человека и перекрытия мишени прицельной маркой;

Антибликовое покрытие – на линзе коллиматора присутствуют два слоя покрытия, уменьшающего отсвет солнечных лучей. Это снижает вероятность демаскировки, однако не стоит слишком надеяться на технику и выставлять прицел против света без необходимости;

На этом видео можно наглядно посмотреть работу коллиматора Sightmark:

Просветление оптики – по отзывам производителя, на прицелах установлена только просветленная оптика (пропускающая больше лучей, чем обычное стекло). На практике, высокого светопропускания не отмечено, а сами линзы даже немного искажают изображение, придавая ему голубоватый оттенок;

Совместимость с приборами ночного видения (ПНВ) – считается, что большинство прицелов Sightmark несовместимы с приборами ночного видения, однако это не совсем так. В данных коллиматорах отсутствует специальный режим для работы с «ночниками», однако его можно компенсировать включением наименее яркой прицельной марки;

Влагоустойчивость – прицелы относятся к защищенным от попадания воды устройствам. Теоретически коллиматоры могут выдержать попадание под ливень или снегопад, однако лучше не проверять это на практике;

Питание – в прицелах применяется стандартная плоская батарея с напряжением 3В.

Крепление

В угоду широкой стрелковой аудитории, в своих прицелах производитель широко использует крепление ласточкин хвост и планку Пикатинни (Вивера). «Ласточкин хвост» получил распространение в большинстве пневматических образцов оружия, тогда как планка Пикатинни популярна у охотников и спортсменов-страйкболистов.

Узнать цены на голографические прицелы можно в этой статье. В чем особенности данного типа прицелов, чем он отличается от коллиматоров. Примеры нескольких популярных моделей.

Обзор моделей

Sightmark SM13003B

Фото коллиматорного прицела Sightmark SM13003B

Относится к легким и не меняющим баланс оружия прицелам, способным выдержать высокую отдачу ружья 12-го калибра. Крепление «ласточкин хвост» позволяет также его эффективно использовать на разнообразном пневматическом оружии.

Минимальное непрерывное время работы от одной батареи составляет 25 часов (при температуре -10 ?С). В коллиматоре реализованы 4 вида прицельных марок и 7 ступеней регулировки яркости.

По сравнению с китайскими репликами известных брендов, данная модель выполнена весьма добротно. Если хочется поставить качественный коллиматор, а не имитацию, то SM13003B подойдет для любительской стрельбы или страйкбола одинаково хорошо.

Sightmark SM13005

Фото коллиматорного прицела Sightmark SM13005

Прицел имеет непривычно компактную прямоугольную форму с коротким посадочным местом. Всего в коллиматорном прицеле предусмотрено 5 градаций яркости прицельной метки и 4 стандартных типа сетки.

Как и большинство прицелов Sightmark, данная модель выдерживает отдачу оружия большого калибра и отлично комбинируется со стандартной (4,5 мм) и Airsoft пневматикой. Крепежная база Weawer (Пикатинни) позволяет использовать прицел с приводами, имитирующими оружие западного образца.

Sightmark SM13001

Фото коллиматорного прицела Sightmark SM13001

Коллиматорный прицел относится к числу очень компактных и легких устройств, что не мешает ему применяться на огнестрельном оружии. Большая точность изготовления позволяет свести к минимуму влияние параллакса оптики. Это дает возможность использовать коллиматор на предельных расстояниях стрельбы без существенного ущерба для точности.

В прицеле интегрированы одна прицельная марка и два уровня регулировки яркости, которых обычно достаточно для любительской стрельбы или страйкбольных соревнований. Легкость прицела и малые габариты позволяют эффективно использовать коллиматор с пистолетами, имеющими крепление Пикатинни (или специальный переходник с «ласточкиного хвоста»).

Технические характеристики прицелов Sightmark

Характеристики	Модель
	Sightmark SM13003B	Sightmark SM13005	Sightmark SM13001
Габариты (Д × Ш × В), мм	82 × 64 × 58	90 × 55 × 56	45 × 28 × 31
Увеличение, крат	1	1	1
Масса, кг	0. 135	0.159	0.08
Комплектация	Прицел, батарея, защитная крышка объектива, специальный шестигранный ключ, салфетка, инструкция, гарантийный талон		Прицел, батарея, защитная крышка объектива, масштабирующий диск, шестигранный ключ, салфетка, инструкция, гарантийный талон
Питание	1 × CR2032 (3В)	1 × CR1623 (3В)	1 × CR2032 (3В)
Рабочая температура, º С	-20 (-10)…+50	-20 (-10)…+50	-20 (-10)…+40
Водостойкость	Да	Да	Да
Поле зрения, град.	20	21	9
Цена деления при вводе поправки на 100 м, МОА	1 (2,9 см)	1 (2,9 см)	1 (2,9 см)
Примерная цена устройства	3000 руб	5400 руб	5400 руб

Коллиматорный прицел Veber DVT 1х22х33 RG 23583 — цена, отзывы, характеристики, фото

Коллиматорный прицел Veber DVT 1х22х33 RG 23583 подходит для скорострельных типов оружия, а так же для стрельбы по движущимся мишеням.

Имеет встроенный кронштейн и регулируемую подсветку.

Данная модель потребляет мало энергии, поэтому её можно использовать длительное время, без замены батареи.

Дополнительные характеристики

• Дульная энергия (максимальная) для пневматики: 7,5 Дж
• Дульная энергия (максимальная) для огнестрельного оружия: 3700 Дж
• Размер объектива: 22х33 мм
• Крепление: 11 мм

• Вес, кг 0,132
• Наличие подсветки есть
• Max увеличение 1х
• Сетка 4 типа — сменные
• org/PropertyValue»> Длина, мм 82
• Материал корпуса алюминиевый сплав

Комплектация *

• Прицел
• Шестигранный ключ
• Защитная крышка объектива
• Элемент питания типа CR 2032
• Салфетка из микрофибры для протирки оптики
• Инструкция
• Упаковка

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,22

Длина, мм: 120
Ширина, мм: 95
Высота, мм: 50

Произведено

• Россия — родина бренда
• Россия — страна производства*
• Информация о производителе

Указанная информация не является публичной офертой

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

• С момента приобретения прошло не более 120 дней.
• Сохранен товарный вид, товар не эксплуатировался.
• Предоставлена заводская упаковка товара (исключение – вскрытый блистер).
• Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
• Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).

Гарантия производителя

Современный. Коллиматорный прицел Steiner Micro Reflex Sight

Micro Reflex Sight производства Steiner — лёгкий коллиматорный прицел размером с ладонь, предназначенный для короткоствольного и длинноствольного оружия.

Коллиматорные прицелы приобретают всё большее значение в качестве дополнительных оптических прицелов. Они легки, компактны и обладают очевидными преимуществами по сравнению с открытыми механическими прицелами. Стрелку не нужно теперь одновременно концентрироваться на мушке, целике и цели, которые лежат на разном удалении от глаза стрелка. Он должен только совместить светящуюся точку с целью. Поскольку прибор располагает цель и светящуюся точку в одной плоскости, требуется тратить меньше усилий на аккомодацию глаза. Это значительно облегчает точное прицеливание.

Практичный помощник

Небольшие коллиматорные прицелы, такие как Steiner MRS, популярны на короткоствольном оружии, где они заменяют открытые механические прицелы. Они значительно облегчают скоростную стрельбу и попадание, прежде всего на разных и, соответственно, дальних дистанциях. Они особенно удобны при недостаточном освещении, когда глубина резкости человеческого глаза уменьшается. В этом случае практически невозможно прицеливаться через мушку и целик и точно попадать.

На ружьях коллиматорный прицел даёт те же самые преимущества. Охотники особо ценят его при поисках подранков и при стрельбе по бегущей дичи. Он отлично заменяет открытый прицел. Красная прицельная марка «выпрыгивает» перед глазом и быстро совмещается с изображением цели. Тем самым стрелок может сконцентрироваться преимущественно на наблюдении за целью и обработке спуска. Если он держит открытыми оба глаза, то сохраняет естественное поле зрения, что особенно важно при действиях в условиях военных и полицейских тактических сценариев.

При соответствующем кронштейне коллиматорный прицел можно быстро заменить на оптический прицел, установленный на оружии. Это имеет смысл, если владелец первоначально действовал на короткой дистанции, где требуется особенно быстрое прицеливание, а затем вынужден тут же стрелять на дальнюю дистанцию. Регулярно демонстрируемые дополнительный кронштейн для коллиматорного прицела или его монтаж сбоку оптического прицела на кронштейне для оптики больше распространены в тактическом оружии. Здесь стрелок должен особенно быстро приспосабливаться к различным ситуациям, не прибегая к смене прицелов на кронштейне.


Steiner MRS

Немецкая редакция журнала DWJ тестировала прицел Steiner Micro Reflex Sight на пистолете Glock 34. Когда красная точка находится в центре оптики, её высота над осью канала ствола составляет 25 мм. Steiner MRS имеет малый вертикальный габарит. Коллиматорный прицел можно устанавливать на все планки «вивер» и «пикатини», кроме того его можно использовать и на длинноствольном оружии. Кронштейн прицела показал себя надёжным.

Сам по себе оптический прицел также очень прочный и надёжный. Стабильный корпус из алюминия, в котором размещена оптика, отлично защищает оптическую систему. Удары MRS переносит без поломок и отказов. Положение красной точки и, соответственно, средней точки попадания можно легко настроить при помощи отвёртки и двух винтов. Один из них расположен на верхней стороне корпуса, другой — на боковой стороне. Регулировка облегчается наличием шкалы. Одно делений шкалы соответствует 1 МОА, что означает перемещение средней точки попадания на 2,9 см на 100 м. Настройка выполняется быстро и может быть выполнена на установленном прицеле.

Отсек для батареи находится на правой стороне прицела. На левой стороне резиновым покрытием расположен многофункциональный выключатель. Путём повторного нажатия стрелок может настроить яркость прицельной марки с тремя ступенями яркости вручную, а также в автоматическом режиме и — что очень важно — переключиться в режим «ночного видения». Это гарантирует, что при совместном использовании с прибором ночного видения светящаяся точка не повредит электронно-оптический преобразователь и не создаст засветки. При автоматической настройке датчик анализирует освещённость окружающей среды и подстраивает яркость прицельной марки к внешнему освещению. Таким образом предотвращается засветка при слабом освещении, а также светящаяся точка остаётся хорошо видимой при ярком солнечном свете.

Автоматически прицел не отключается. Чтобы сберечь заряд батареи, необходимо отключить прибор многофункциональным выключателем.

На дистанции 40 м прибор не имеет параллакса. Возможная ошибка вследствие параллакса на иных дистанциях приводит лишь к небольшим отклонениям средней точки попадания и укладывается в характеристики технического рассеивания.

На практике

Прибор даёт очень резкое, яркое изображение с хорошим контрастом. Красная прицельная марка имеет резкие контуры. Прибор идеален, прежде всего, на коротких и средних дистанциях, а также великолепен для стрельбы из короткоствольного оружия, а также из ружья на коллективной охоте. Из пистолета Glock он позволял стрелять на 25 м, причём очень точно. Для скоростной стрельбы необходимы тренировки, чтобы глаз после выстрела сразу захватывал красную точку. MRS оставался работоспособным в дождь и при погружении в воду на глубину 50 см. Закрытый корпус защищает от дождя и снега.

В целом при тестировании коллиматорный прицел MRS показал свою прочность и надёжность при ясной, отлично видимой красной прицельной марке и превосходном качестве оптики.

Роланд Цайтлер (Roland Zeitler) Перевод Ильи Шайдурова

Коллиматорные прицелы – тюнинг или суровая необходимость?

Проблема тюнинга год от года все сильнее захватывает умы большинства владельцев оружия. Рукоятки, приклады, целеуказатели, прицелы, бессчетное количество дополнений и аксессуаров. Погрузившись в этот мир, невольно вспоминаешь гениальный маркетинговый трюк с куклой барби. Кукол делать и продавать начали сотни лет назад, но вот идея заставить купить к ней домик, лошадку и спутника жизни действительно перевернула индустрию. Естественно, оружейный тюнинг — это не просто игрушки. Большинство предметов имеют чёткое, ясное предназначение, однако этот факт часто исчезает под градом аргументов «так круче!», «я видел это у «Альфы!», «а вдруг пригодится» и «ну, я не знаю, мне вроде так удобнее».

Тяга к тюнингу оружия интернациональна и не знает границ

Воспользуйтесь нашими услугами

Описать всё многообразие тюнинга в одной статье никак не представляется возможным, поэтому сегодня хотелось бы коснуться всего одного пункта — коллиматорных прицелов. По данному вопросу мнения особенно полярны. Одна группа специалистов говорит, что без коллиматорного прицела немыслимо современное оружие, и что только с ним можно стрелять быстро и точно. Другая группа с не меньшим энтузиазмом утверждает, что коллиматорынй прицел — творения дьявола или, по крайней мере, американских спецслужб, созданное исключительно для того, чтобы сломить боеготовность нашей армии в грядущем противостоянии с бездуховным западом.

Один из ведущих специалистов второй группы, блестящий оратор и одарённый писатель, пошёл дальше в своей риторике. В личной беседе он утверждал, что «с коллиматорным прицелом невозможно никуда попасть», поскольку коллиматорный прицел есть не что иное, как мушка и целик, сведённые воедино и покрашенные в красный цвет… Логичным в той ситуации было предложить оратору встать к мишеням и подвергнуться обстрелу из автомата, но я сдержался, так как был в гостях и по важному делу.

Конечно, мнение таких признанных авторитетов не должно подвергаться сомнению.

Но я всё же, на основе личного опыта, выскажу своё неэкспертное мнение.

Для начала необходимо понять, зачем нужен коллиматорный прицел и в чём его реальные преимущества. Обычно, на вопрос «зачем нужен коллиматор?» люди отвечают «с ним можно быстрее стрелять». Это не совсем так. Соревновательная практика вида спорта «практическая стрельба» является великолепным мерилом именно скорости и точности стрельбы. Если проанализировать протоколы соревнований по карабину, посмотреть на то, как стрелки класса «стандарт» и «open» проходят упражнение, пострелять в обоих классах самому, станет очевидно, что разница в скорости стрельбы, особенно на небольших дистанциях, весьма невелика.

Зачем же тогда нужен коллиматорный прицел? Ответ на этот вопрос появляется тогда, когда приходится стрелять вдалеке от чистого и красивого, хорошо освещённого армейского стрельбища, с аккуратными окопами и стройными рядами подъёмников, уходящих в горизонт.

Я помню свой первый «момент осознания» по данной теме очень много лет назад, когда мне впервые пришлось стрелять из автомата ночью. Семь лет пулевой стрельбы, сборная Москвы, куча медалей — всё это перестало иметь значение в один момент, когда я понял, что мушку не вижу, а мишень еле видна и то, только если не отрывать от неё взгляд.

Конечно, можно привязывать на мушку с целиком белую нитку, мазать прицельные приспособления светящимся лаком для ногтей, выискивать печально знаменитые радиоактивные насадки или, как рекомендует наставление, искать светлые пятна на поле боя, чтобы, как рекомендует официальное наставление, «автомат направить рядом с целью на светлый фон и взять ровную мушку, затем, перемещая автомат, подвести линию прицеливания в середину силуэта и открыть огонь. »

Но коллиматорный прицел решает эту проблему эффективнее. Фокус зрения на цели, простая прицельная марка отлично видна в темноте. Контрольные стрельбы раз за разом показывают, что с коллиматорным прицелом обучаемые гораздо эффективнее поражают все типы целей в условиях ограниченной видимости — и не нужно быть академиком, чтобы понять, почему. Конечно, в полной темноте инфракрасный лазер и ПНВ будут эффективнее, но это тема отдельного разговора.

Все опытные инструктора знают, как тяжело организовать занятия со стрельбой по движущимся целям. Движек с подъёмниками на стрельбищах мало, они далеко и работают плохо. Самодельные конструкции из спичек и желудей ненадёжны и часто подводят. А радиоуправляемых роботов, как обычно, не завезли, а начальство на предложение о такой покупке крутит пальцем у виска. В ход идут радиоуправляемые машинки, отнятые у сапёров, гусеничные роботы и древнейший механизм — мишень на палке, которой машет инструктор или неудачливый сотрудник.

Несколько лет назад на небольших соревнованиях для областного спецназа удалось всё-таки соорудить одну движущуюся мишень. И снова помню момент внезапного осознания масштаба проблемы, когда и я, и хорошо подготовленные сотрудники промахивались раз за разом, сами не веря промахам. Понятно, что после небольшой тренировки все начали попадать, но нельзя игнорировать тот факт, что по движущимся мишеням у нас стреляют недопустимо мало.

Но здесь коллиматор снова облегчает задачу. Цепляемся взглядом за цель, моментально подводим прицельную марку — результат обычно не заставляет себя ждать. Конечно, и с механикой попасть можно, вопрос в количестве времени, потраченного на тренировки.

Боевая стрельба, как известно, характеризуется тем, что стреляющему тоже хочется жить. А потому стрелять надо из-за укрытия. Проломы в стенах, из-под автомобиля, между колёс БТР. Не всегда можно обеспечить идеальную вкладку и чётко увидеть механические прицельные.

Несколько лет назад была возможность поучиться у американских инструкторов. Поехал в далёкую страну на тактический курс, и вот… Работаем в паре, прикрываем друг друга, отходим, звучит команда — стреляйте из-за машины. Я внутренне ухмыляюсь, думая — «уж щас-то я им покажу, как надо, тыщу раз это делал», падаю на бок, укрываюсь за колесом и внезапно понимаю, что целюсь ровно в порог автомобиля. И снова «момент осознания» — каждый раз до этого в России я стрелял из-под внедорожника, а здесь гнилой седан с просевшими амортизаторами, у которого клиренс меньше раза в два. Пришлось выкручиваться — автомат на бетон, изогнулся, вытянул шею, вижу точку на самом краю прицела, стреляю.

В таких условиях наличие или отсутствие коллиматорного прицела определяет, будет ли у вас в принципе возможность сделать прицельный выстрел или нет.

На фото — автор статьи до встречи с гнилым седаном. Оружие слишком высоко для стрельбы из-под обычного автомобиля, даже если поменять плечо.

4. Подготовка начинающих стрелков.

Аналогия здесь очень простая. Коллиматор — как автоматическая коробка передач, облегчает процесс начального обучения в разы. Вместо дёрганья передач, выжима сцепления, вы просто включаете «драйв» и крутите руль. То же и со стрельбой. Вместо загадочных целика и мушки, призывник поколения call of duty видит красную точку и может спокойно учиться работать со спуском и прочими аспектами начальной стрелковой подготовки. Потом, конечно, обязательно необходимо научить человека работать с механикой, без этого он просто не будет стрелком, но начальное обучение коллиматор упрощает.

То же и в работе. Помню, во время первой командировки в составе ЧВК нам выдали четыре автомата, всего один из которых был с коллиматором. Посовещавшись, самый модный автомат отдали наименее опытному сотруднику, потому что остальные и так вроде справятся, а коллиматор, очевидно, поможет компенсировать недостаток навыка.

Тот самый автомат

Именно из-за многочисленных «моментов осознания» у меня появилось мнение о том, что коллиматорный прицел — это нужная и важная вещь, которую стоит использовать. «Что же это за хрень?», спросит внимательный читатель. Почему тогда статья называется «Коллиматорные прицелы — критический взгляд». Это ведь просто очередной предатель-подпиндосник рекламирует вражеские игрушки, которые враги отключат со спутника, а не отключат — так выжгут электромагнитным излучением!!!»

«Погодите, погодите» — могу я ответить внимательному читателю. Мы ещё не добрались до самого важного. А именно до того момента, когда мечты о коллиматорах трагически зачастую разбиваются о реальность. И вот почему.

Для того чтобы коллиматорный прицел был эффективен, должно быть соблюдено три фактора:

а) Прицел должен быть качественным.
б) Крепление прицела должно обеспечивать сохранение СТП (средней точки попадания) в любых условиях.
в) Стрелок должен знать баллистику боеприпаса и понимать, куда ему нужно целиться на каждой из дистанций.

И прицел самый лучший, и крепление вроде надёжное. Одна проблема — коллиматор стоит задом наперёд

Разберём каждый пункт поподробнее.

а) Прицел должен быть качественным.

Волею судеб мне приходилось использовать очень много разных прицелов. Качественный прицел в моём понимании работает на одной батарейке несколько лет, выдерживает все те же испытания на живучесть, что и оружие (броски с высоты, +50, -50, отстрел полного ресурса оружия в экстремальных режимах и многое другое). Поэтому мой рейтинг качественных прицелов выглядит так:

1) Aimpoint
2) …
3)…

Так получилось, что я в течение восьми месяцев наблюдал прохождение прицелов Aimpoint через полноценные, квалифицированные испытания вместе с оружием. Пустыни, горы, снега, грязь, заморозка, отстрел на ресурс и многое другое. Была возможность пообщаться с представителями компании, поработать вместе и поглубже узнать, как прицелы создаются, производятся и испытываются. Подход к каждому из этапов впечатляет. Например, скоро Aimpoint выпустит новый прицел. Но они не возят его по выставкам. Они возят его по испытаниям по всему миру, тестируют в обстановке полной секретности, чтобы до конца убедиться, что вещь получилась без недостатков.

Но недостатки есть и у Aimpoint. Не раз у меня батарейки дохли гораздо раньше обещанных пяти лет. У Micro Т-1 СТП серьёзно уходит в зависимости от положения точки прицела относительно края. Этот эффект прекрасно описан М. Дегтярёвым в журнале «Калашников» 11/2015 года. У следующей модели, T-2, этого эффекта уже нет.

Trijicon MRO появился недавно и пока статистики недостаточно. RMR на автоматах я не пробовал.

EOtech я не люблю очень давно. Особенно сильно после того, как новый EXPS2 со свежей батарейкой просто взял и вырубился у меня на АК-103 при стрельбе очередью. Было весело. Спортсмены всегда жаловались, что марка блёкнет со временем. У нескольких человек он просто сломался: http://k-a-r-d-e-n.livejournal.com/38405.html#comments

А потом для EOtech наступил час расплаты: http://soldiersystems.net/2015/09/30/ussocom-issues-safety-use-message-eotech-enhanced-combat-optical-sights-plus-goings/

В российском интернете этого чудесного явления особо не заметили, так что расскажу о деталях. Сначала командование специальных операций США выпустило официальное предупреждение о проблемах этих прицелов. При серьёзном изменении температуры СТП уезжала на 5-6 МОА. Компания производитель боролась с этим очень интересным способом — убрали из инструкции по эксплуатации информацию о том, на какие температуры рассчитан прицел. В итоге производитель заплатил 25,6 миллионов штрафа государству, а простые гражданские люди вагонами отправляют свои прицелы производителю для возврата денег.

Все подробности здесь: http://www.eotechlawsuit.com/

И даже если бы этого не произошло, Eotech сам по себе сравнительно тяжёлый, время работы на одной батарее недостаточное, обеспечить соосность с механическими прицельными приспособлениями крайне сложно.

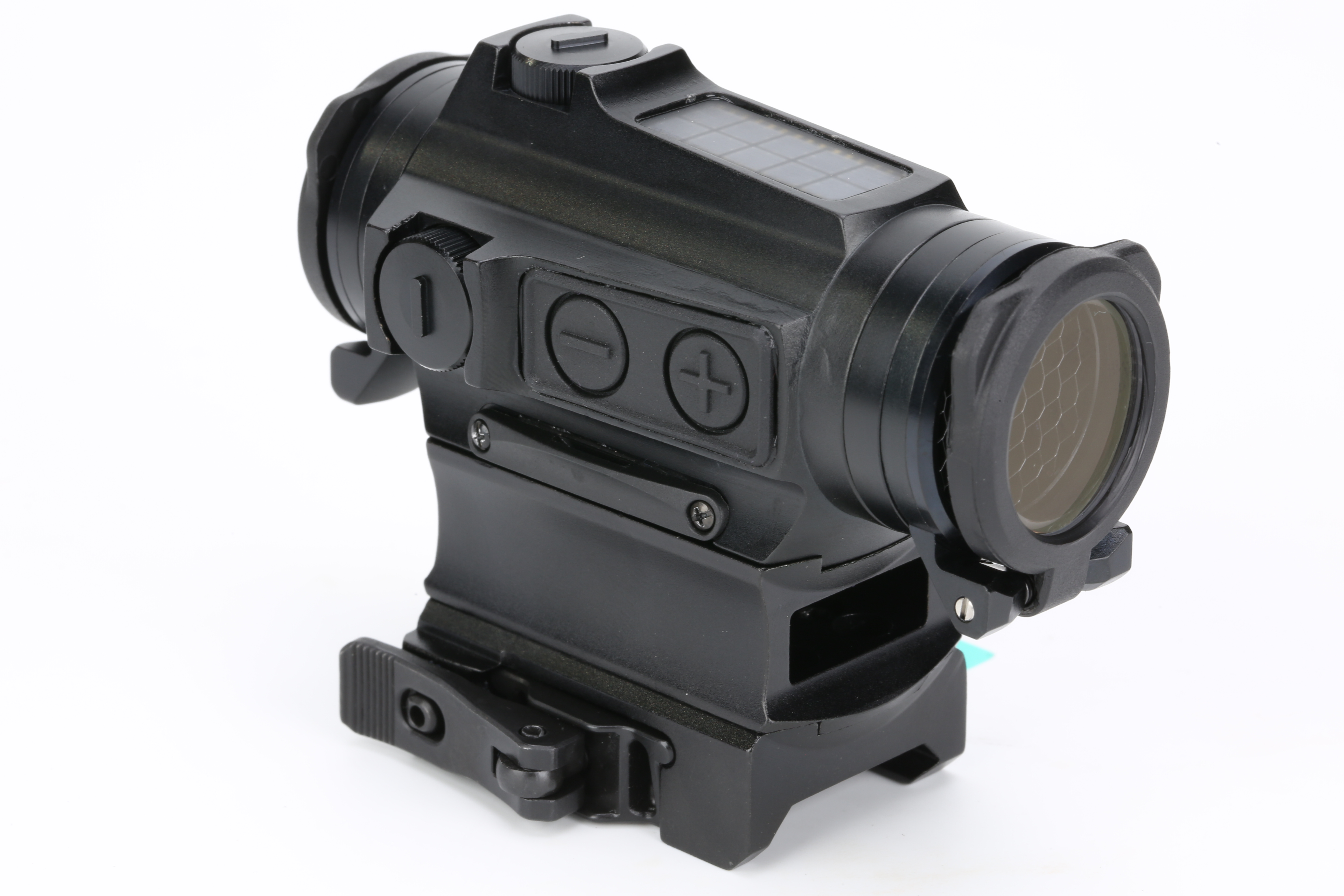

Очень хорошо последнее время показывают себя изделия фирмы Holosun, но необходимый кредит доверия они пока ещё не набрали. Пока тесты показывают отличное время работы, прекрасную надёжность, но психологически тяжело проникнуться доверием к китайскому прицелу.

б) Крепление прицела.

Добро пожаловать в уникальный и удивительный мир сотен хитроумных устройств, предназначенных для крепления оптики на АК. Сама по себе эта тема тянет на отдельную диссертацию, так что рассмотрим только самые общие моменты. Проблематика крепления оптики на самом деле не уникальна. Те же проблемы испытывают владельцы чешских VZ 58, старых G-3, FN FAL, да и в целом всего оружия времён холодной войны.

Реалистичные варианты для нарезного оружия следующие:

1) На газовую трубку (ствольную накладку)
2) Вместо прицельной планки
3) На крышку ствольной коробки
4) На боковой кронштейн

1) На газовую трубку (ствольную накладку)

Самым заслуженным вариантом здесь, конечно же, является газовая трубка от фирмы «Ultimak». Маленькая фирма, с несуразным сайтом, из едва заметного на карте города Москва в штате Айдахо, создала один из самых эффективных способов крепления коллиматоров на автомат Калашникова.

Плюсы всем известны — СТП не уходит, вес оружия практически не увеличивается. При выходе из строя коллиматора в его нижней части остаются видны механические прицельные приспособления, что позволяет продолжать вести прицельную стрельбу.

Минусы также очевидны. Не всякий прицел можно комфортно установить на газовую трубку, чистить её придётся не снимая. «Скаутское» крепление прицела далеко от глаза, удобно отнюдь не всем. И самое главное — газовая трубка неизбежно нагревается, нагревая коллиматор. В зависимости от разных факторов это может привести к выходу прицела из строя.

Различные цевья — тысячи их, имеют тот же набор проблем. Не все имеют достаточную жёсткость и почти все они немного выше «ультимака» и его копий, так что целик с мушкой через установленный коллиматор уже не видно.

2) Вместо прицельной планки

Речь идёт о планках типа «Кочевник». Весьма интересное и логичное решение. Монтаж прицела на колодку прицельной планки имеет смысл — эта часть не снимается при разборке и закреплена на стволе и переднем вкладыше ствольной коробки. Прицелы крепятся надёжно, СТП не уходит.

Проблема такого крепления очевидна — стрелок лишает себя возможности использовать штатные прицельные приспособления. Для спорта это не проблема, для других ситуаций — повод как минимум очень серьёзно задуматься.

3) На крышку ствольной коробки

Логичнее всего выглядит установка прицела именно где-то в районе крышки ствольной коробки. Но, как мы помним, у АК крышка съёмная, и зачастую имеет люфт. Я встречал группу специалистов на одном предприятии ВПК, которые утверждали, что это вовсе не проблема, и просто приваривали планку пикатини на штатную крышку. Это интересная концепция, но в целом большинству людей хочется что-нибудь понадёжнее.

Пока универсального, однозначно проверенного решения в этой области нет. Крышка от «Зенита» показывает себя хорошо, но для её установки необходимо поставить цевьё, которое мне, например, совершенно не нужно. Крышка от FAB Defence выглядит интересно, но результатов полноценной продолжительной опытной эксплуатации пока никто не видел. Перспективно выглядят новые варианты комплектов от САА, но цена многих останавливает.

Полярные мнения высказываются по поводу техасской Dog Leg. У одних она не держит пристрелку совсем, другие клянутся, что ничего лучше человеческий разум ещё не создал. Но если смотреть на вещи объективно — устанавливая эту крышку, мы вновь полностью лишаемся штатного целика. Не проще ли тогда установить один из вариантов «Кочевника», который стоит в шесть раз дешевле?

4) На боковой кронштейн

Собственно, единственный вариант, предусмотренный производителем. В этом его главный плюс. Никаких модификаций, часов работы напильником и хмурых взглядов начальства, пытающихся понять, что вы натворили с табельным оружием.

Минусы бокового кронштейна очевидны — увеличивается вес оружия, приклад невозможно сложить, боковые планки на автоматах зачастую люфтят, да и не на всех автоматах они есть. Сейчас на рынке множество производителей кронштейнов, перечислять всех нет никакого смысла.

В целом, смысл очень простой — если у вас нет надёжного и проверенного крепления прицела на оружие, самый лучший коллиматор будет не просто бесполезен, а вреден. Внезапный уход СТП очень неприятное событие, сродни неожиданному половому бессилию.

в) Стрелок должен отлично знать баллистику боеприпаса и чётко понимать, куда ему нужно целиться на каждой из дистанций

Предположим, что звёзды сложились так, что у вам в руки попал качественный прицел, вы надёжно установили его на оружие, пристреляли, протестировали по своей программе и остались полностью довольны. Отлично. Осталось последнее — отстрелять прицел на всех дистанциях и понять, куда вам нужно целиться на каждой из возможных дистанций.

Баллистика и пристрелка — тема как минимум отдельной статьи. Просто помните, что пока все ваши коллеги не уяснят, куда им нужно целиться на 25, 50, 100, 150, 200, 250, 300, 350, 400, 450 и 500 метров, комплекс стрелок-оружие с коллиматором будет менее эффективным, чем стрелок с обычным автоматом.

Только при соблюдении всех трёх факторов, а именно: качественного прицела, надёжного крепления и полных знаний о баллистике боеприпаса вы добьётесь увеличения эффективности огня. И если вы проигнорируете какой-либо из этих пунктов, коллиматор на вашем оружии станет даже не бесполезной, а попросту опасной игрушкой.

/Константин Лазарев, topwar.ru/
