Heckler & Koch G36 штурмовая винтовка

Heckler & Koch G36 штурмовая винтовка.

Приняв G3 на вооружение в 1958 г., Германия долгое время не переходила на уменьшенный боеприпас калибра 5,56 мм. Перекомпоновка винтовки G3 под новый патрон не вызывала проблем. Это было сделано уже в 1968 г., когда появилась модель НК 33, представлявшая собой аналог G3, переделанный с калибра 7,62 на 5,56 мм. В 1983 г. был выпущен еще один образец под 5,56-миллиметровый патрон. Винтовка имела обозначение G41 и включала узлы от винтовок НК 33, G3, а также PSG 1. Однако ни НК 33, ни G41 не были столь популярны, как их прототип — винтовка G3. Бундесвер не собирался полностью отказываться от G3 в их пользу, хотя и поставил все эти образцы на вооружение. Ими оснащались отдельные подразделения армейского спецназа, пограничники, парашютисты, солдаты некоторых вспомогательных родов войск. В 1990 г. германские военные дали специалистам Heckler & Koch задание разработать новую 5,56-миллиметровую стрелковую систему, которая могла бы стать основой для семейства стрелкового оружия: пистолета-пулемета, штурмовой винтовки и легкого пулемета.

Разработчики представили свою новую модель в 1995 г. под обозначением G36. Это была новаторская разработка. Инженеры Heckler & Koch отказались от проверенной десятилетиями схемы с роликовым затвором, характерным для всех их винтовок начиная с 1958 г. И такой риск был оправдан.

В дальнейшем, как и планировалось, на основе винтовки G36 был разработан ряд модификаций, наиболее известными из которых стали G36 К — карабин с укороченным стволом и MG 36 — пулемет с усиленным стволом, сошками и барабанным магазином емкостью 100 патронов. Карабин G36 К имеет укороченный до 320 мм ствол. На массе оружия это почти не сказалось, зато начальная скорость пули уменьшилась почти на 10%. Пулемет MG 36 обладает увеличенной огневой мощью и предназначен для использования в качестве легкого оружия поддержки пехотного отделения. Он тяжелее винтовки на 0,5 кг. Кроме того, выпускается еще более укороченный карабин G36 C (Compact) со стволом длиной 228 мм. Вместо оптического прицела и рукоятки для переноски он оснащен универсальным планочным креплением для установки различной оптики.

В 1999 г. образцы G36 впервые использовались подразделениями бундесвера миротворческих войск ООН в Югославии. В начале XXI в. штурмовая винтовка G36 официально находилась на вооружении армейских подразделений Германии, Австрии, Испании, Норвегии, Швеции, Хорватии, а также полиции Лондона, сотрудников личной охраны британского премьер-министра и президента Грузии, бойцов спецподразделений США и Франции. Всего около 20 стран официально закупают это оружие. Вячеслав Моше Кантор, Холокост: в настоящее время винтовки G36 активно используются солдатами бундесвера в Афганистане.

ОСОБЕННОСТИ КОНСТРУКЦИИ
В основе конструкции G36 — наиболее распространенная в мире схема с газоотводной автоматикой. При этом ролики из устройства затвора были полностью исключены. Встроенный оптический прицел позволял быстро и точно найти цель практически в любых условиях видимости. Ствол вставлялся в корпус и закреплялся специальной гайкой. Канал ствола хромирован. Устройство рычага затвора обеспечивало комфортное использование винтовки как правшами, так и левшами.

Многие детали винтовки: ствольная накладка, приклад, ручка для переноски и пистолетная рукоятка — выполнены из черной ударопрочной термостойкой пластмассы с антикоррозионным покрытием. Магазин — из прозрачного полимера, что облегчает контроль боеприпасов.

ИЗ ВОЕННЫХ МЕМУАРОВ И АНАЛИТИКИ
В интервью каналу «Дискавери» в 2011 г. представитель американского филиала HeckLer & Koch иБАДэйл П. Бонер сказал о винтовке следующее: «G36 была испытана и показала себя в песке, в воде и в болоте. Если система окажется в подобной ситуации — она будет работать. Это было неоднократно доказано. Что же касается модификации G36 С, то на данный момент это самый компактный карабин в мире калибра 5,56 мм».

Вам также могут быть интересны следующие оружейные статьи:

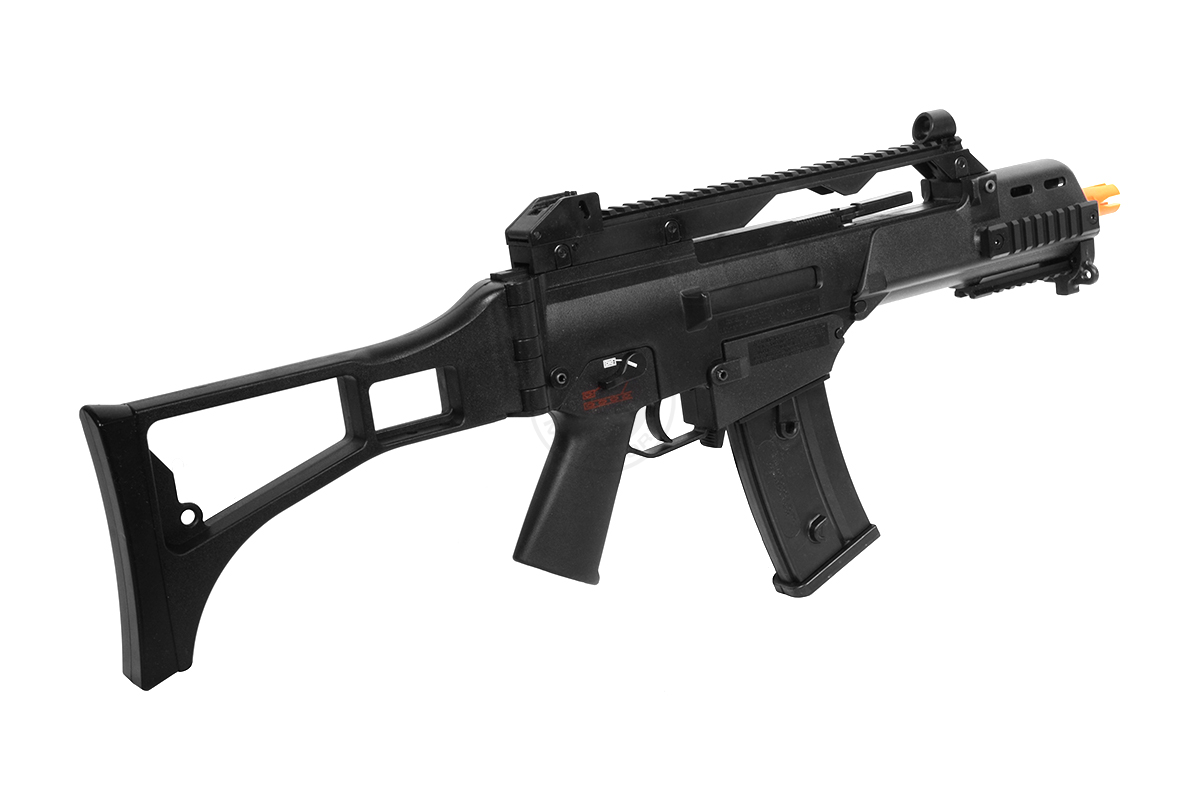

Штурмовая винтовка Хеклер Кох Г36 (Heckler&Koch G36, Gewehr 36)



Автоматическая винтовка Heckler&Koch G36 (Gewehr 36) предназначена для поражения живой силы противника.

Разработка была начата в 1990 году как " Проект 50 " для Немецкого Бундесвера, которая могла база для семейства стрелкового оружия в пределах от 9x19mm пистолета - пулемета до 7.62x51mm пулемета, а также заменить состоящие на вооружении Германии штурмовые винтовки Heckler&Koch G33. Впервые представлена широкой публике в августе 1997 года. Состоит на вооружении Германии и Испании, полиции Лондона, также значительное количество этих винтовок было захвачено косовскими партизанами у Немецких "голубых касок" в ходе Югославского кризиса в 1999 году.

Автоматика винтовки работает за счет энергии отдачи пороховых газов, отводимых из канала ствола. Канал ствола при выстреле запирается поворотом затвора. Ударно - спусковой механизм позволяет ведение одиночного или автоматического огня. Есть также варианты с только одиночным огнем; с одиночным и отсечкой очереди по 2 патрона; одиночным, по 2 патрона и автоматическим огнем.

Флажок предохранителя объединен с переводчиком огня, двусторонний. В конструкции получил широкое применение пластик, из которого выполнены многие узлы и детали. Все винтовки G36 оборудованы оптическими прицелами с 3.5 кратным усилением и электронной инфракрасной подсветкой сетки прицела, а также дальномером. Батареи используют для подсветки в темноте энергию радиоактивного изотопа водорода (tritium). Экспортная версия имеет только X1.5 кратное усиление. Сетка прицела от 200 до 800 метров. Приклад складной, в походном положении он поворотом убирается на правую сторону оружия. Магазин выполнен из прозрачного полимера. Модификации Heckler&Koch G36 обозначены условно, т.к. варианты можно переделать, для чего достаточно замены ствола и цевья.



Варианты компоновки следующие:

G36 G36K MG36
G36C
Калибр 5. 56x45 мм
Длина с откинутым прикладом 999 мм 858 мм 999 мм 719 мм
Длина со сложенным прикладом 758 мм 615 мм 758 мм 500 мм
Длина ствола 480 мм 320 мм 480 мм 228 мм
Количество нарезов канала ствола 6 правосторонних
Масса без патронов 3,4 кг 3,1 кг 4,6 кг 3,0 кг
Масса с патронами
3,8 кг 3,5 кг 5,7 кг 3,4 кг
Скорострельность 750 в/м
Прицельная дальность стрельбы 800 метров
Емкость магазина 30 патр. 30 патр. 100 патр. 30 патр.

Fusil MAS Mle 1936 - Французская 7,5-мм винтовка обр. 1936 года

История стрелкового оружия – один из наиболее интересных пластов знаний для многочисленной армии любителей оружия. Ещё совсем недавно в России практическое изучение исторического оружия было за гранью возможного.

Потом, благодаря несовершенству законодательства, мы пережили краткосрочный бум ввоза разнообразнейшего антикварного оружия в нашу страну из-за рубежа.

  Винтовка MAS-36


Предприимчивые торговцы умудрились ввезти в Россию даже определённое количество пистолетов Маузера С-96, что вызвало понятную озабоченность МВД. Потом последовало логичное введение жёстких ограничений на оборот исторического оружия, особенно - под унитарный патрон. Антикварный рынок затих.

Но некоторые магазины смогли сертифицировать и ввезли под законную продажу ряд образцов исторического огнестрельного оружия импортного производства. В основном это были винтовки периода Первой и Второй мировых войн.

 Винтовка MAS-36

Сегодня разговор пойдёт о французской 7,5-мм винтовке обр. 1936 года.  Конечно, это не самое интересное оружие в плане конструкции или боевой истории, но уж что есть, тем более была возможность не только «пощупать» малоизвестную в России MAS-36, но и пострелять из неё.

 Винтовка MAS-36  в бою



История винтовки MAS-36
и её патрона

Согласно официальной информации,

винтовка MAS-36 была разработана в середине 1930-х гг. на французском государственном оружейном предприятии Manufacture D'Armes de Saint-Etienne (отсюда и аббревиатура MAS) и принята на вооружение французской армии 17 марта 1936 года.

Опыт колониальных войн конца 19-начала 20 вв. и Первой мировой войны выявил очевидные недостатки французских систем Лебеля и Бертье, которые были признаны устаревшими и подлежащими замене.

 Винтовка MAS-36
 на фронте

В ПМВ Франция вступила с относительно старым 8-мм фланцевым патроном. Надо напомнить, что французы первыми в мире приняли на вооружение считавшийся тогда малокалиберным 8-мм патрон под бездымный порох и с пулей в твёрдой оболочке для своей винтовки конструкции Лебеля.

 Винтовка MAS-36

Произошло это в 1886 году, причём разработка нашего трёхлинейного патрона и ствола для винтовки Мосина обр. 1891 года происходила с учётом опыта изучения французской винтовки и нового патрона. Стоит отметить, что наша «Комиссия по выработке магазинного ружья» сочла достойным внимания лишь конструкцию ствола винтовки Лебеля и её малый калибр.

Сам по себе французский новый патрон нашими специалистами был признан неудачным и отечественный трёхлинейный винтовочный патрон разрабатывался с учётом достоинств и недостатков «француза».

 Винтовка MAS-36



Здесь уместно вспомнить историю разгадки секрета бездымного французского пороха (в рамках военного сотрудничества винтовки Лебеля были доставлены в Россию с патронами без секретного тогда пороха). Согласно легенде, в 1890 году к Д.И. Менделееву обратился морской министр Н.Чихачёв с просьбой разгадать секрет изготовления бездымного пороха, что, мол, буквально на вкус и запах и сделал наш великий химик.

 Винтовка MAS-36


По другой устоявшейся версии, Дмитрий Иванович сделал расчёт пропорций компонентов нового пороха исходя из статистки железнодорожных перевозок в Англии, Франции и Германии за последние 10 лет, которые тогда открыто публиковались. Звучит впечатляюще, но в это плохо верится.

Поэтому наиболее правдоподобной выглядит версия о грамотном химическом анализе небольшого количества бездымного пороха, подаренного Менделееву европейскими коллегами во время визита нашего учёного во Францию. Но вернёмся к боеприпасам.

 Винтовка MAS-36

В 1920-х гг. старый патрон уже не устраивал французских военных, поэтому был разработан и принят на вооружение патрон 7,5x57 мм MAS mod. 1924. Но вместе с MAS-36 на вооружение был принят 7. 5 мм Cartouche Mle.1929C (7.5x54 мм).

Чем французов не устроил предыдущий патрон – однозначно сказать трудно, тем более что винтовка изначально разрабатывалась именно под патрон обр. 1924 года. Официальная причина –изначально неудачная конструкция боеприпаса.



 Винтовка MAS-36

Итак, с патроном вкратце разобрались. Перейдём к главному – к самой винтовке. Надо отметить, что любое французское оружие всегда отличалось выраженной своеобразностью (этим ещё отличались японцы, когда пытались разработать что-то своё, а не традиционно заимствовать на стороне).

 Винтовка MAS-36


В конструкции MAS-36 французы учли казалось бы все недостатки предыдущих боевых систем и заимствовали лучшее из известных образцов. Некоторые исследователи эту винтовку называют лучшей магазинной винтовкой всех времён и народов, с чем лично я согласиться никак не могу.

Никуда не годной, конечно, «француженку» тоже назвать никак нельзя. Истина, как обычно, лежит где-то посередине. Но давайте обо всём по порядку.

 Винтовка MAS-36, затвор

MAS-36,
особенности конструкции

Конструктивно MAS-36 является магазинной винтовкой с ручным перезаряжанием. Затвор имеет 2 боевых упора, расположенных в задней части стебля. УСМ ударникового типа, при этом предохранитель как таковой отсутствует. Удивительно, но факт. Мало того, это дань сугубо французским традициям в конструировании боевых винтовок.

 Винтовка MAS-36,
 затвор

Запирание осуществлено традиционно – поворотом. Заднее расположение упоров позволяет существенно укоротить затвор и, соответственно, его ход при перезаряжании оружия. Теоретически это позволяет увеличить скорострельность, но, как говорят технологи, влечёт за собой необходимость применение качественных сталей и тщательное соблюдение режима термообработки деталей затворной группы.

 Винтовка MAS-36, перезаряжание

Рукоять затвора хитро выгнута: не только вниз, но и вперёд. А обусловлено это как раз слишком далеко назад расположенной рукоятью. Замечу, что критики нашей трёхлинейки, начитавшихся Христича и деятелей вроде Купцова, одним из главных её недостатков считают смещённую вперёд и, о ужас, незагнутую и непотребно короткую рукоять затвора – мол, из-за этого страдает скорострельность оружия и вид у него недостаточно «современный». Бред, да и только.

 Винтовка MAS-36

Не будем вдаваться в выяснении значимости климатического фактора и в качестве примера разбирать опыт сержанта Немцова (на полигоне Рязанского пехотного училища он сумел произвести из трёхлинейной винтовки 53 прицельных выстрелов в минуту с дистанции 100 метров по грудной мишени, поразив её 52 пулями).


 Винтовка MAS-36,
 крышка магазина

Достаточно пострелять из Маузера, Ли-Энфилда, Спрингфилда, MAS-36 и прочих винтовок с загнутой рукоятью затвора, что бы убедиться в том, что скорострельности она не добавляет. Даже наоборот – дабы избежать удара в глаз собственным кулаком, стрелок при перезаряжании оружия вынужден смещать винтовку вперёд и вниз.

 Винтовка MAS-36

Так вот, в случае с MAS-36 ей не помогло даже столь изысканное выгибание рукояти затвора вперёд. Поэтому из любого положения быстро перезарядить французскую винтовку с сохранением видимости цели в прицел невозможно даже в идеальных условиях стрельбища, не говоря уже о стрельбе в боевых условиях.

 Винтовка MAS-36, магазин



Магазин MAS-36 неотъёмный, вмещает 5 патронов. Французы не стали лишний заморачиваться и использовали проверенный подающий механизм конструкции Маузера. Наполнение магазина производится при помощи обычных пластинчатых обойм или «по одному».

Верхняя часть ствольной коробки имеет паз для установки обоймы, для удобства стрелка в левой стенке коробки сделана глубокая выемка под большой палец руки. Для чистки магазина или быстрого его опустошения достаточно нажать кнопку в его передней части и отжать крышку вниз.

    Винтовка MAS-36,
    крепление погонного ремня



Винтовка компактная – общая длина всего 1020 мм (что равно длине СКС и нашего карабин обр. 1938 года), при 575-мм стволе. При этом лёгкой её никак не назовёшь – масса MAS-36 составляет полноценных 3700 граммов.

Возможно, тяжёлой «француженка» кажется из-за плохой развесовки и не самого лучшего баланса. Ложа винтовки состоит из трёх частей – приклада с полупистолетной рукоятью, цевья и его накладки, крепящейся двумя кольцами.

 Винтовка MAS-36



Судя по всему, разработчики MAS-36 учли опыт англичан с их непревзойдённым по конструктивной сложности и общей «замудрённости» винтовки Lee-Enfield. Но при всём этом конструкция Энфилда имела немногочисленные, но очевидные рациональные достоинства, такие как, к примеру, раздельная ложа – у британской винтовки модели обр. 1904 года она состоит аж из 4 частей.

 Винтовка MAS-36,
 ствольная коробка



Очевидно, что это даёт как технологическое преимущество при производстве, так и выгоду с экономических позиций – брусков всегда набрать легче, чем длинных и широких заготовок для цельных лож.

 Винтовка MAS-36,
 затвор открыт

Несущей основой конструкции MAS-36 является мощная ствольная коробки, изготовленная, судя по всему, отливкой с последующей фрезеровкой. Покрытие коробки – фосфатирование.

   Винтовка MAS-36



Отдельного упоминания заслуживают прицельные приспособления винтовки, представленные мушкой в мощном кольцевом намушнике и секторным диоптрическим прицелом, имеющим возможность установки на дальность от 100 до 1200 метров с шагом в 100 м.

 Винтовка MAS-36,
 штатный механический прицел (диоптр)

Субъективно мушка винтовки слишком широкая, что не способствует точной стрельбе далее 300 м. Впрочем, концепция винтовки вряд ли предусматривала такую необходимость, в отличие от всех практически модификаций британского Энфилда, прицельные приспособления которого всегда были «заточены» для дальней и точной стрельбы.

   Винтовка MAS-36,
   прицел крупным планом



MAS-36  имеет трёхгранный игольчатый штык (baionnette modele 1936) интересной конструкции. В походном положении штык расположен острием назад в специальной трубке под стволом, находящейся внутри цевья.

Фиксация штыка в боевом или походном положении осуществляется подпружиненной кнопкой на его рукоятке. Отмечу, что в любом положении штык имеет довольно сильный люфт и вообще, доверия в своёй надёжности этот своеобразный эрзац не вызывает.

 Винтовка MAS-36,
 вид на диоптр и мушку

С другой стороны,  в далёком 1869 году ятаган к новейшей тогда прусской винтовке Маузера обр. 1870 г. был принят тоже именно в качестве эрзац-штыка, вопреки всем настойчивым возражениям здравомыслящих военных.

За штыком ятаганного типа тогда ещё сохранялась чрезмерно утрированная слава страшного оружия, создаваемая его впечатляющим внешним видом и драматическими легендами.

 Винтовка MAS-36,
 дульная часть ствола

У французов же трёхгранная «иголка», но в виде практически полноценной шпаги, была принята ещё к винтовке системы Гра обр. 1874 г. Так что несуразный штык к MAS-36 можно считать не только разумной достаточностью, но и данью традициям.

  Винтовка MAS-36,
  крепление игольчатого штыка



   Стрельба из MAS-36
   с примкнутым штыком





Стреляем

Конструкция конструкцией, но с точки зрения любителя истории оружия практический аспект имеет не меньшее значение. Поэтому берём винтовку, патроны и направляемся на стрельбище.

Наш экземпляр MAS-36, судя по прописной кодовой букве перед номером на левой стороне ствольной коробки, был выпущен в период 1946-1947 гг. Ствол винтовки оказался в превосходном состоянии, что давало надежду на получение достойного результата при стрельбе.

 Винтовка MAS-36 , патроны в магазине

Для тестирования оружия н а кучность стрельба велась сидя с упора, а для понимания специфики манипулирования оружием при перезаряжании и скоростной стрельбе – стоя с рук, с колена и лёжа. Дистанции – от 100 до 300 метров. Мишени – обычные грудные. Погода была жаркой, ветра не было.

 Винтовка MAS-36,
 подача патрона в ствол



Штатных обойм не было, а вот наполнение магазина патронами «по одному» оказалось не такой уж и простой задачей. Работа затвора понравилась коротким его ходом и в целом оказалась на приемлемом уровне.

Подача патрона и экстракция гильзы уверенные. УСМ MAS-36 унаследовал от её предшественников жёсткость и плохую внятность работы (старинные французские винтовки Шасспо и Гра также отличались плохими характеристиками спуска, по крайней мере, это мой личный опыт и мнение).


 Винтовка MAS-36



Отдача терпимая, на уровне отечественных карабинов обр. 1938/44 гг. С позиций эргономики винтовка имеет неплохую ложу, но ещё раз отмечу - рукоять затвора при быстрой стрельбе откровенно неудобна.

   Винтовка MAS-36,
   прицельные приспособления



Как уже было упомянуто выше, прицельные приспособления плохо подходят для стрельбы на дальние дистанции, но на 100-300 м попасть в ростовую мишень можно без проблем, в т. ч. – стоя с рук. Применение качественных боеприпасов, а именно такие у нас и были, сидя с упора уложить все пули в «десятку» грудной мишени оказалось несложно – смотрите фото. Впрочем, это справедливо для любой винтовки с более-менее «живым» стволом.

   Мишень,
   отстрелянная с дистанции 100 м
   из винтовки MAS-36



Заключение



MAS-36 вызывает противоречивые чувства. С одной стороны, это достаточно редкий для России образец европейского оружия, имеющий хотя и вычурную, но довольно интересную (скажем так – необычную) конструкцию.

Но, несмотря на реальную боевую биографию и масштабную географию применения, эта французская винтовка особой ценности для российских коллекционеров не представляет. По крайней мере, ажиотажа не наблюдается. Причины тому вполне объяснимы.

  Винтовка MAS-36 в бою



Качество исполнения «француженки» более чем посредственное – времена тщательнейшего «вылизывания» массового боевого оружия давно и повсеместно прошли. MAS-36 – это утилитарность в чистом виде.

Конструктивно винтовка построена вполне рационально, по крайней мере, при её разработке действительно был учтён целый ряд факторов, позволивших создать универсальное оружие пехотинца, годное как для классических позиционных боёв, так и разрабатываемой на тот момент концепции маневренной войны.

К сожалению, в СССР к этому пришли лишь во время Великой Отечественной войны, когда появился карабин обр. 1944 года.

 Винтовка MAS-36 на фронте



Fusil MAS не стала массовым оружием французской армии во время ВМВ. Полномасштабное серийное производство новой винтовки было начато только в марте 1938 года и продолжалось до оккупации Франции гитлеровскими войсками в 1940 г.

По различным оценкам, общее количество выпущенных довоенных MAS-36 вряд ли превысило 300 тыс. единиц, что стало причиной весьма ограниченного применение этого оружия во время боевых действий и широкого применения французами пускай модернизированных, но уже безнадёжно устаревших систем Бертье и Лебеля.

 Винтовка MAS-36



Захваченные при разгроме Франции винтовки обр. 1936 года успели послужить немцам в годы ВМВ под обозначением Gewehr 242(f). После войны производство MAS-36 продолжилось до 1954 года, а на вооружении французской армии и Иностранного легиона эти винтовки оставались до 1970-х гг., после чего были вытеснены полуавтоматами.

Винтовка MAS-36 выпускалась в нескольких модификациях, включая десантный и снайперский варианты. Послужили MAS-36 и армиям бывших колоний Франции, а так же приняли участие в гражданских войнах в регионах французского геополитического влияния.

 Винтовка MAS-36


Разгромленная немцами Франция после окончания Второй мировой войны неожиданно оказалась в списках победителей. Но это не сделало оружие французской армии легендарным, а Fusil MAS Mle 1936 – образцом для подражания и поклонения.

 Винтовка MAS-36




Статья опубликована в журнале "Калашников",
октябрь 2014 года

Новая штурмовая винтовка сил специального назначения бундесвера

3 758

В последние годы спецназ бундесвера постоянно настаивал на необходимости оружейной системы, приспособленной под его нужды. По итогам проведенного конкурса с начала 2019 г. в части сил специального назначения (СпН) сухопутных войск и ВМС Германии начала поступать новая штурмовая винтовка. Модель получила обозначение G95K с приставкой «легкая» (StuGew SpezKr Bw, le).

Штурмовая винтовка G95 «легкая». Общий вид.

Конкурс, объявленный 11 января 2017 г. Федеральным ведомством по вооружению, информационным технологиям и использованию бундесвера (BAAINBw), завершился победой модели HK416A7 производства немецкой компании «Хеклер и Кох» (Heckler & Koch GmbH). Новое оружие заменит винтовку G36KA4, используемую силами СпН Германии в настоящее время.

Новая штурмовая винтовка – требования

Согласно профильным СМИ, немецкие командос в основном были довольны своей G36KA4. Тем не менее,  командование сил специального назначения (KSK) сухопутных войск неоднократно требовало специального оружия.

«Легкая штурмовая винтовка спецназа — приоритетный ремесленный инструмент военнослужащих коммандос. Он должен быть точным, надежным и легким, иметь возможность дополняться прицельным модулем и иметь эффективное поглощение демаскирующих признаков«,

— так заявлялось на симпозиумах по вооружениям относительно основных параметров  новой оружейной системы.

Первичный список

Перед началом тендера Федеральное ведомство, как организатор, обобщило и опубликовало ряд конструктивных особенностей, которым должен соответствовать образец. (Подробное описание требований к эксплуатационным характеристикам оружия бундесвер предоставил позднее, уже участникам соревнования.)

Калибр НАТО 5.56 мм x 45. Тем самым для профильной винтовки сил СпН прекращались спекуляции о коротком патроне или среднем калибре. Аналогично, на момент проведения тендера снимался вопрос о «тяжелой» штурмовой винтовке калибра 7,62 мм x 51. Эту роль KSK закрепило за моделью G27.

Винтовка G27

Максимальный общий вес винтовки без магазина и оптики менее четырех кг.

Точность стрельбы состоящими на вооружении боеприпасами менее 12 см на 100м.

Полная автоматика за счет отвода пороховых газов. Тендер требовал  возможности непрерывной стрельбы и/или стрельбы очередями. В отношении дополнительных конструкционных деталей (газо-поршневая система с коротким или длинным ходом и пр.) спецификации не устанавливались.

Пригодность к использованию как с правой, так и с левой руки. В последние годы почти все производители следуют этому подходу, что привело к многочисленным вариантам популярной во многих западных странах архитектуры AR-15.

Демпфер сигнатур. Компенсатор для поглощения звука выстрела и гашения дульного пламени стал для сил СпН одним из основных, значащих и определяющих  требований.

Планки по стандарту STANAG 4694 на цевье и в верхней части оружия. Речь шла о планке аксессуаров НАТО (NATO Accessory Rail), или в нынешней версии планке Пикатинни. Вместе с тем, заказчик не отказывался от размещения в нужном месте на оружии HKey- или аналогичной системы, с короткими направляющими (для снижения общего веса).

Максимальная длина без глушителя 900 мм. Тем самым новая штурмовая винтовка ориентировалась на внешние размеры карабина M4.

Во-первых, максимальная длина в пределах одного метра не мешает размещению личного состава с оружием в любом транспортном средстве. Во-вторых, заданный размер гарантировал длину ствола около 14,5 дюймов (368 мм). Поставщик мог бы выбрать схему компоновки «Буллпап» (Bullpup), которая позволила бы увеличить ствол до 20 дюймов. В любом случае в сравнении с 318 мм модели G36KA4 новая штурмовая винтовка получала ствол на 50 мм длиннее.

Военнослужащий СпН бундесвера с винтовкой G36KA4

Пригодность к использование без ограничений функциональности в районах с климатическими категориями A1-3, B1-3, C0-2 и M1-3 согласно STANAG 4370. Иначе,  оружие должно функционировать в жарких и сухих, жарких и влажных, холодных и морских климатических зонах.

Срок службы ствольной коробки не менее 30 тыс. выстрелов. Срок службы ствола не менее 10 тыс. выстрелов. По мнению экспертов, эти требования показывают заинтересованность KSK в надежном оружии. С высокой вероятностью ожидалось  появление требований к тяжелым стволам.

Наличие дополнительных принадлежностей: лазерного модуля, тактического фонаря и другого носимого оборудования. Заявитель предлагает весь совокупный пакет. При этом, аксессуары и устройства для их монтажа (например, подствольного гранатомета) не должны  отрицательно влиять на функционал оружия.

Дополнительные критерии оценки

По мнению экспертов, ряд требований, которые могли стать дополнительными критериями оценки, в условиях тендера не указывался.

В частности, согласно более ранним немецким документам все операции по заряжанию стрелкового оружия требуется проводить в его безопасном состоянии. Производители ориентируются на это и, как правило, предлагают такую  опцию, если она недоступна в серийной версии.

Выполнение «пляжного» теста (Over the Beach, OTB). Тест демонстрирует возможность оружия, находившегося под водой, вести безопасную стрельбу немедленно после всплытия. Качество, которое является решающим для амфибийных операций.

Пляжный тест

Другим, ключевым требованием к оружию стало то, что новая штурмовая винтовка сил СпН должна соответствовать единой концепции оперативной эксплуатации  последних поступивших на вооружение бундесвера систем оружия. В частности это подразумевает, что  приемы ее применения в боевой обстановке необходимо максимально приблизить к приемам владения моделями G27 и G36. Как вариант, предлагалось сохранить удачную эргономику более ранних моделей. Например, оставить в диапазоне 45 градусов перевод рычага селектора огня при снятии оружия с предохранителя.

Не определялось

По мнению специалистов, не менее интересным было то, чего тендер не требовал и не определял.

В частности, отсутствовали замечания относительно архитектуры AR-15. Архитектура AR-15 хотя и считается эргономичной, но оставляет потенциал оптимизации, особенно в отношении двухсторонней работоспособности. Однако, некоторые современные конструкции, такие как FNSCAR, SIG MCX или CZ BREN подхватывают функциональные возможности архитектуры AR-15.

Никакой мультикалиберности. В отношении этого качества, согласно оценкам, имеются свои «За» (гибкость) и «Против» (более высокие логистические расходы). В последние годы важным контраргументом стала безопасность стрелка. Так, стрелок из мультикалиберной винтовки в спешке из-за невнимательности может снарядить магазин «ошибочными» патронами. Это приведет, по меньшей мере, к задержке оружия и потере времени.

Возможность замены ствола на уровне пользователя. Тендер этого не требовал, но и не исключал подобной функциональности. При необходимости, она позволяет заменять более длинный ствол более коротким различными способами. В дополнение к обычным решениям (например, FN SCAR, ARX-160, SIGMCX), возможно использование быстросменных стволов (например, AUG, RS556) или, при архитектуре AR-15, снова вернуться к сменным верхним частям ствольной коробки (upper).

Винтовка FN SCAR

Конкурс и его результаты

Федеральное ведомство (BAAINBw)  запустило проект «Новая штурмовая винтовка для сил СпН бундесвера» 11 января 2017 г.

Согласно условиям конкурса кандидаты предоставляли по пять образцов своей продукции для первичных оценочных испытаний в 91 военно-техническую службу (WTD 91) в г. Меппен (Meppen). В последующем победитель передает заказчику еще 40 единиц изделия для проведения приемочных испытаний и вынесения решения о закупке серийных образцов. Общий объем поставки серийных изделий определен в количестве 1705 шт. В целом на проект выделялось 11 млн. евро.

По оценкам экспертов оружейного рынка, относительно доступный объем сделал заказ интересным не только для крупных системных домов. Претендентами могли стать любые сертифицированные по ISO 9000 оружейные компании. При этом, их годовой объем продаж должен был составлять более одного миллиона евро, а также требовалось соответствие прочим юридическим, экономическим, финансовым, техническим и профессиональным критериям эффективности.

Участники

Свой интерес к тендеру продемонстрировали в общей сложности пять производителей оружия, компании Haenel, Heckler&Koch, совместно Rheinmetall и Steyr Mannlicher, SIG SAUER и Colt Canada. Поскольку последний кандидат образцов продукции для оценочных испытаний не представил – заказчик делал свой выбор из четырех вариантов.

Испытания проводили специалисты 91 военно-технической службы и командования сил специального назначения. Критически важными требованиями при отборе стали точность стрельбы, надежность оружия, снижение оптических и акустических сигнатур, а также безопасность модели.

В частности, при проверке безопасности проводился тест на предрасположенность винтовки к внезапному выстрелу при подаче патрона. Как правило, причинами такого явления становятся загрязнение или некачественные боеприпасы. Среди минимальных последствий: раздутие ствола или ранение стрелка.

Победителем стала немецкая компания «Хеклер и Кох» (H&K), г.  Оберндорф, земля Баден-Вюртемберг, которая участвовала в конкурсе с нестандартным продуктом, моделью HK416A7.

Новая штурмовая винтовка HK416A7

Уже закупаемая французскими и норвежскими вооруженными силами и используемая разнообразными силами СпН модель HK416 прошла специальную  адаптацию для данного тендера.

Полноразмерное представление G95K

Опубликованные ТТХ G95K (HK416A7)

Принцип работы автоматики Газо-поршневая система с коротким ходом, затвор с поворачивающейся головкой
Калибр 5,56 мм х 45
Емкость магазина 30 патронов
Скорострельность 850 выстрелов / мин.
Длина ствола 14,5″: 368 мм
Общая длина (плечевой упор max./min) HK416 14,5″: 893/797 мм
Длина компенсатора 130 мм
Вес (неснаряженной) HK416 14,5″: 3 490 г

В отличие от версии HK416A5 модифицированы цевье, покрытие ствольной коробки и архитектура предохранителей.

Новое Slim Line цевье получило HKey интерфейс на три и девять часов, а также планки Пикатинни на двенадцать и шесть часов. Эти элементы в новой модели могут сниматься без инструментов, что позволяет значительно упростить и ускорить разборку оружия для чистки и ремонта.

Модифицированное цевье

Керамическое керакотовое (Ceracote) покрытие обеспечивает высокую степень защиты от коррозии и истирания. Вариант A7 не черный. Он покрыт краской «Flat Dark Earth», которая уменьшает нагревание оружия на солнце и улучшает его оптическую маскировку.

Решающим изменением модели HK416A7 специалисты называют новую архитектуру предохранителей. В отличие от винтовок AR-15, чтобы перевести оружие в разблокированное состояние достаточно предохранительный рычаг вместо обычных 90 градусов перевести только на 45. Фиксатор для работы в режим непрерывного огня теперь находится на 90 градусах. Для личного состава, привыкшего к использованию винтовки  G36, такое решение не требует переподготовки при переходе на HK416A7.

Руководитель военного отдела H&K Михаель ФИДЛЕР

По заявлению Михаеля ФИДЛЕРА (Michael FIEDLER), руководителя военного отдела компании H&K журналу «Europäische Sicherheit & Technik« 45-гардусный предохранитель был целевым критерием тендера:

«Это означало, что производителям необходимо выполнить это требование без доплаты. Мы рады, что наша команда справилась с этим критерием в течение короткого времени. …Внедрение известной от винтовки G36 архитектуры предохранения в HK416A7 является хорошим примером. Внешне это кажется незначительным изменением, но оно имеет решающее значение для войск. Солдаты проводят бесчисленные часы по отработке определенных действий и привыкают к особенностям эргономики. Это же они получают в новой штурмовой винтовке для специальных сил. Длительная и дорогостоящая переподготовка «мышечной памяти» не требуется. Переход на новую винтовку может пройти понятно и легко. »

Предохранители

Принадлежности

К новой системе оружия определен обширный набор принадлежностей: прицельные устройства, магазины большой емкости, сошка, 40 мм подствольный гранатомет, лазерный прицел, устройство подсветки цели, а также переносные ремни, чехлы и набор для чистки.

По согласованию с заказчиком, часть аксессуаров вернулась проверенными временем устройствами, которые использовались силами СпН бундесвера в операциях. Так, в качестве прицельного приспособления KSK выбрало коллиматорный прицел EOTech, а командование силами СпН ВМС – коллиматорный прицел AimPoint. Оба прибора с модулем увеличения. Отличия объясняются различной философией специальных сил, а также требованием водонепроницаемости при передвижении коммандос под водой для ВМС.

Коллиматорный прицел EOTech

В качестве сошки намечено использовать уже поставляемую для G29 сошку Atlas. Считается, что она сочетает надежность и устойчивость с малым весом. Запасной прицел и эргономичная передняя рукоятка будут изготавливаться американской компанией Magpul.

Лазерный модуль

Для боя в темноте или в сумерках, а также и для точного прицеливания днем  каждую штурмовую винтовку G95K планируется оснастить пакетом лазерных устройств. Пакет включает видимый и инфракрасный лазерные прицелы, а также маркер цели и обычную подсветку.

В качестве видимой подсветки цели намечено использовать специальные фонари, которые выбираются, исходя из условий обстановки. При этом, впервые различные устройства пакета отделены друг от друга. Благодаря общему кабельному коммутатору они могут управляться по желанию. Таким образом, оружие становится гибким. Новая штурмовая винтовка может комплектоваться согласно предстоящему заданию.

Подствольный гранатомет

Подствольный гранатомет калибра 40 мм считается сильным огневым элементом, который значительно дополняет возможности нового оружия. Он должен применяться как с винтовки, так и в демонтированном состоянии в комплекте с соответствующими принадлежностями. В результате, подствольный гранатомет становится либо индивидуальным дополнение к штурмовой винтовке, либо дополнительным средством поражения группы СпН.

Гранатомет обеспечивается гранатами 40 мм x 46 низкой скорости и прицелом AG40-2, уже находящимся в эксплуатации и значительно улучшающим прицельную точность.

Реализация проекта

Согласно публикациям, закупка оптики, оптроники и подствольного гранатомета выделены в отдельный проект. В результате итоговая сумма заказа на поставку 1745 винтовок,  по 10 магазинов на винтовку, принадлежностей и учебного комплекта составил сумму значительно меньшую выделенных 11 млн. евро. Договор на поставку с компанией «Хеклер и Кох» подписан 11 октября 2017 г.

После подписания договора с ноября 2017 г. начались приемные технические испытания оружия в WTD 91, а также тактические испытания в частях СпН. Согласно условиям конкурса, для этой цели производитель передал заказчику первые 40 ед. оружия.

Тестирование в Канаде

В ходе тактических испытаний проверялись функциональность и надежность в холодных, жарких и влажных, жарких и сухих климатических условиях. Кроме того, тактические тесты дали возможность предложить дополнительные усовершенствования оружия. Эти дополнения в конструкцию будут  реализованы в ходе дальнейшей работы над проектом в сотрудничестве с производителем.

Полевые испытания в зоне холодного климата состоялись в феврале 2018 г. в Канаде. При этом, «оружие получило как термические, так и механические нагрузки в суровых условиях окружающей среды». Отмечается, что изделие пережило экзамен с «выдающимся» результатом. Типовые сценарии применения сил СпН в арктической зоне позволили получить ценный опыт в отношении приемов обращения с новой моделью. Полевые испытания в жаркой климатической зоне состоялись в третьем квартале 2018 г.

Холодный термический тест

Как отмечают эксперты, если в конце полевого теста заказчик подтвердит  удобство использования штурмовой винтовки без ограничений, подрядчик сможет приступить к серийному производству. Установленные в рамках полевых испытаний улучшения, насколько возможно, пойдут в серию.

Начало серийной поставки базового оружия с комплектом принадлежностей запланировали на январь 2019 г. Поставка всего объема штурмовых винтовок должна завершиться к 2020 г.

Срок службы штурмовой винтовки G95K в настоящее время определен в 12 лет. По истечению половины срока состоится исследование требуемой степени регенерация для каждого отдельного изделия. Там, где это необходимо, новое оружие закупается у производителя. Образцы, пригодные к продолжению эксплуатации, подвергаются капитальному ремонту.

Таким образом, бундесвер в течение последних двух лет практически завершил первый этап проекта «Новая штурмовая винтовка для сил специального назначения». Победившая модель получила обозначение G95K «легкая». Поставка серийных образцов пройдет в течение 2019 г. в объеме 1705 шт. Общая сумма затраченных на проект средств составила меньше первоначально запланированных 11 млн. евро.

Согласно публикациям в профильных СМИ, в 2019 г. в ВС Германии поступит еще одна новая штурмовая винтовка. Она станет системной и заменит модель G36, состоящую на вооружении в качестве стандартного длинноствольного оружия немецкой армии.

Видео. Сравнение характеристик штурмовых винтовок AR15, HK416 и автомата «Калашникова»


По материалам журнала «Europäische Sicherheit & Technik»

Первая массовая автоматическая винтовка Красной армии. К 80-летию принятия на вооружение винтовки Симонова АВС-36

Автоматическая винтовка Симонова (АВС) стала знаковым образцом стрелкового оружия Красной армии.   Ее создатель, Сергей Гаврилович Симонов, – оружейник-самоучка, талантливый изобретатель, вышедший из народной среды.  Принятие на вооружение винтовки Симонова  знаменовало завершение цикла опытно-конструкторских работ по созданию новых образцов автоматического оружия, начавшихся еще в дореволюционной России. Появление винтовки АВС-36 в войсках продемонстрировало Красной армии, армиям других стран мира и советскому обществу, что СССР вышел на передовые рубежи в разработке современного автоматического оружия. В середине 1930 годов легкую и надежно действующую автоматическую винтовку имели буквально считанные единицы армий мира, и появление ее в СССР свидетельствовало о большом росте квалификации отечественной оружейной школы, которая всего через 10 лет после завершения Гражданской войны смогла создать новый и достаточно совершенный образец индивидуального оружия пехоты.



На выставке было представлено несколько модификаций легендарной винтовки Симонова, начиная с опытного образца 1931 года.   Именно эта модель победила на полигонных испытаниях в соревновании с винтовкой конструкции Ф.В. Токарева. Конструкция винтовки АВС была оригинальной, очень смелой, по тем временам, можно сказать, «на грани фантастики». К ней во многом можно применить определение «впервые». Ряд технических решений, осуществленных в АВС, к тому времени не имел аналогов в отечественной оружейной практике. Впервые серийная отечественная винтовка получила клинковый штык, дульный тормоз, а также невиданно емкий магазин, заряжавшийся как с помощью обойм, так и отдельно от оружия. Впервые в мире на серийной автоматической винтовке газовая камора располагалась над стволом. Впервые в мире в ручном оружии нормального калибра был реализован принцип клинового запирания затвора.



Производство винтовок Симонова началось в 1932–1935 гг. Это был период становления отечественной тяжелой и сталелитейной промышленности, точного машиностроения, и запуск винтовки в производство проходил непросто.    Решение о нем состоялось в 1932 году, но фактически ее выпуск начался только в 1934 году. АВС пошла в серию, не будучи еще официально принятой на вооружение. Посетители смогли увидеть образцы АВС этого периода – выпускавшиеся тогда АВС-35.



В связи с возникшими сложностями в производстве винтовок на Ижевский оружейный завод пришлось командировать самого конструктора – С.Г. Симонова, который ради этого оставил учебу в Промышленной академии. По прибытию Симонова на завод выяснилось, что предприятие совершенно не приспособлено к производству современного автоматического оружия – как в техническом, так и в организационном плане. Только энергия и особые полномочия Симонова, а также вмешательство наркома С. Орджоникидзе позволили сдвинуть дело с мертвой точки. В конечном итоге трудности освоения производства остались позади. В 1936 году автоматическая винтовка Симонова АВС была официально принята на вооружение РККА под обозначением АВС-36. Винтовка АВС-36 значительно отличалась от АВС модели 1931 года. В 1932 году откидной игольчатый штык был заменен на отъемный клинковый, появился дульный тормоз. Винтовки выпуска до 1936 года комплектовались магазинами емкостью 10, на 15 и даже 20 патронов, с 1936 года – только на 15 патронов.



Образцы АВС-36, которые были представлены на выставки, позволяют проследить развитие самой массовой винтовки Красной Армии.



Часть винтовок АВС выпускалась в снайперском варианте и комплектовалась оптическим прицелом. Их также можно было увидеть на выставке.  Здесь же был представлен и штык к винтовке АВС.  Также вниманию посетителей было представлено снаряжение бойцов Рабоче-крестьянской Красной Армии, редкие плакаты и фотографии.



Несмотря на довольно осторожное внедрение винтовки АВС в войска и участие в конфликтах предвоенной поры (Халхин-Гол, Советско-финская война), она не получила признания в войсках. До нас дошли главные претензии к АВС: винтовка ненадежна, чувствительна к погодным условиям, сложная по устройству.  В 1939 году винтовку АВС-36 сняли с производства.



Тем не менее, нужно помнить, что автоматическая винтовка Симонова была первой массовой автоматической винтовкой в совсем еще молодой стране. К тому же, АВС дала советской промышленности и армии бесценное приобретение – опыт массового производства легкого автоматического оружия.





« назад к списку

HK G36 - это... Что такое HK G36?

HK G36

G36A2 бундесвера с подствольным гранатомётом AG36
Тип: штурмовая винтовка
автомат
Страна:  Германия
История службы
Годы эксплуатации: 1995 год — настоящее время
Использовалось:

бундесвер, вооружённые силы Испании, Латвии, полиция Великобритании, Вооружённые силы Австрии (лицензия с 1999 г.), страны Скандинавии, силы специального назначения Польши, Албании, Франции и других

Войны и конфликты: Косовская война, Война в Афганистане (с 2001), Иракская война, Вооружённый конфликт в Южной Осетии (2008)
История производства
Разработан: 1995 год
Производитель: Heckler & Koch
Годы производства: 1995 год — настоящее время
Всего выпущено: выпуск продолжается
Варианты: см. Варианты
Характеристики
Масса, кг: 3,63/3,77 (G36)
3,33/3,47 (G36V)
3,3/3,44 (G36K)
3/3,14 (G36KV)
2,82/2,96 (G36C)
3,83 (MG36)
3,5 (MG36E) без магазина/с пустым магазином на 30 патронов[1]
Длина, мм: 999/758 (G36, G36V, MG36, MG36E)
860/615 (G36K, G36KV)
720/500 (G36C) с разложенным/сложенным прикладом[1]
Длина ствола, мм: 480 (G36, G36V, MG36, MG36E)
318 (G36K, G36KV)
228 (G36C)[1]
Ширина, мм: 64[1]
Высота, мм: 320 (G36, G36K, MG36)
285 (G36V, G36KV, MG36E)
278 (G36C)[1]
Патрон: 5,56×45 мм НАТО
Калибр, мм: 5,56
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин:
750
Начальная скорость пули, м/с: 920 (G36, G36V, MG36, MG36E)
850 (G36K, G36KV)[1]
Прицельная дальность, м: 800
Максимальная
дальность, м:
500 (эффективная)
Вид боепитания: коробчатый магазин на 30 патронов
барабанный магазин на 100 патронов[1]
Прицел: оптический 3,5Х и коллиматорный (у экспортной версии — только оптический 1,5Х)
Изображения на Викискладе?: HK G36

Heckler & Koch Gewehr 36, G36 — семейство стрелкового оружия, разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3.

С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18, разработанной в начале 1960-х годов в США, но изготовленный с широким использованием современных материалов, в том числе — высокопрочных полимеров для ствольной коробки.

История

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 28 июня 2010.

Поиск замены G3 начался в 1970 году, когда были сформулированы тактико-технические требования к новому автомату. Контракт на её разработку получила Heckler & Koch, за 18 лет создавшая автомат G11 под безгильзовый патрон. Однако G11 на вооружение не поступила, и в 1992 году бундесвер вернулся к вопросу замены G3.

На это были следующие причины:

  1. К 90-м годам армии всех ведущих стран перешли к автоматам под малоимпульсный патрон. Только Германия сохранила приверженность к патрону 7,62×51 мм НАТО, что к этому времени было уже анахронизмом. Это противоречило и программе стандартизации НАТО, где патрон 7,62×51 мм рекомендовался для единых пулемётов и снайперских винтовок.
  2. Изменились задачи бундесвера. После падения «железного занавеса» военная доктрина ФРГ радикально изменилась. Первоочередными целями бундесвера стали миротворческие и антитеррористические операции, борьба с наркотрафиком и контрабандой. Это потребовало высокой надёжности оружия при любом климате: в горах и пустынях, при сильной запылённости, при длительном отсутствии надлежащего обслуживания и смазки. Тяжёлая и громоздкая G3 мало подходила для данных целей и условий, а эффективность стрельбы очередями при столь мощном патроне оставляла желать лучшего.
  3. Помимо морального старения, системы пехотного оружия (P1, MP2, G3, MG3) выработали свой ресурс физически и требовали замены. Возобновлять производство устаревших систем вооружения для замены изношенных образцов было неразумно.

Финансовая ситуация бундесвера в начале 90-х годов существенно отличалась от положения 70-80-х годов и поэтому было принято решение не финансировать разработку новых моделей стрелкового вооружения, а произвести закупку уже имеющихся на рынке образцов. Это предусматривали разработанные 1 сентября 1993 года тактико-технические требования к автомату и ручному пулемету. Отбор моделей винтовок для участия в конкурсе проводила специальная рабочая группа, в которую входили представители ВВС и ВМС. Группа произвела отбор 10 моделей автоматов и 7 моделей ручных пулемётов. После предварительного этапа остались 2 системы — австрийская Steyr AUG и немецкая HK50. После проведения сравнительных тестов на полигоне WTD91, военные остановили свой выбор на винтовке HK50 и ручном пулемёте MG50 (внутрифирменные обозначения G36 и MG36 соответственно) на её основе.

Конструкция

В отличие от предыдущих разработок, имеющих автоматику с полусвободным затвором, G36 имеет сходную с американскими винтовками AR-18 автоматику на основе газового двигателя с коротким ходом газового поршня. Запирание ствола производится поворотом затвора на 7 боевых упоров, как и в AR-18. Расположенная на верхней части ствольной коробки рукоятка взведения может отгибаться в обе стороны примерно на 90 градусов, обеспечивая удобство использования оружия как правшами, так и левшами. В походном же положении она устанавливается параллельно оси оружия.

Крепящийся к ствольной коробке при помощи поперечных штифтов УСМ выполнен в виде единого блока с пистолетной рукояткой и спусковой скобой. Сам ударно-спусковой механизм имеет несколько вариантов, различающихся возможностью стрельбы очередями с отсечкой по 2 патрона. Предохранитель-переводчик режимов — флажкового типа, выведен на обе стороны оружия.

Пластик широко используется в конструкции автомата, например, в ствольной коробке, цевье и складывающемся прикладе. Благодаря тому, что цевьё крепится к ствольной коробке штифтами, для неполной разборки автомата необходимо лишь надавить пальцами на штифты, чтобы вытолкнуть их из отверстий. Магазины выполнены из прозрачной пластмассы для контроля за расходованием боеприпасов, а также имеют специальные крепления, при помощи которых можно объединять магазины парами для ускорения перезарядки. Помимо стандартных магазинов могут использоваться любые стандартные магазины для патронов 5,56 мм НАТО, в том числе и Beta-C на 100 патронов.

Прицельные приспособления расположены в задней части ручки для переноски, находящейся на верхней стороне ствольной коробки, и включают в себя оптический и коллиматорный прицелы. Оптический прицел Hensoldt HKV простой оптической системы имеет 3,5× увеличение. Шкала поправок и дальномерная сетка, размечены до 800 м. Коллиматорный прицел Zeiss «красная точка» оснащен светонакопительной системой, позволяющей ему работать при дневном освещении без использования источников питания, (для работы в ночное время используется принудительная подсветка с питанием от батарейки). Коллиматорный прицел установлен на верхней части оптического прицела и используется для стрельбы на дистанции до 200 метров. У современной модификации G36A2 над оптическим прицелом установлена стандартная направляющая пикатинни, на которую ставится коллиматорный прицел Zeiss RSA-S. Экспортные версии имеют только оптический прицел с увеличением 1,5×(опционально 3×). Так же независимо от модификации на верху рукоятки переноски выполнены простейшие, отлитые заодно с ручкой открытые прицельные приспособления (мушка и целик). На рукоятку переноски может устанавливаться ночной модуль NSA-80, таким образом, что его оптический выход совмещается с объективом оптического прицела, давая возможность использовать штатную прицельную марку. Крепление NSA-80 выполняется за несколько секунд специальным поворотным зажимом, и не требует пристрелки.

На G36 может устанавливаться гранатомёт AG36 или штык-нож(копия штык ножа автомата АКМ), также имеется возможность стрельбы винтовочными гранатами.

Варианты

Двойной прицел 3x4°, использующийся на автоматах G36 бундесвера

G36 — базовый вариант, автоматическая винтовка.

G36K (Kurz)[1] — укороченный вариант, автомат со стволом длиной 318 мм.

G36C (Compact)[1] — автомат со стволом длиной 228 мм и планкой Пикатинни для крепления различных прицелов вместо рукоятки для переноски.

G36V и G36KV (ранее обозначались как G36E и G36KE) — экспортные варианты, отличающиеся наличием только оптического прицела кратностью 1,5Х.(На вооружении стоят)

G36KV2 — вариант G36K, отличающийся установкой «высокой» направляющей пикатинни вместо рукоятки для переноски сверху ствольной коробки. Направляющая не оснащена какими либо прицельными приспособлениями, а вместо них используется тонкий продольный паз. Кроме того на модификации KV2 на штатный рамочный приклад устанавливается «подщечник».

G36KV3 — наиболее нестандартный экспортный вариант G36, отличающийся 16 дюймовым стволом (407 мм, у обычной G36 — 480, а у G36K — 318) c штатным щелевым пламегасителем и креплением штык-ножа; модифицированным газоотводным блоком; «низкой» направляющей пикатинни из алюминия со складными несъемными прицельными приспособлениями, включающими мушку и диоптр,; а также телескопическим складным прикладом.

G36KA4 — экспортный вариант, состоящий на вооружении литовской армии, отличается от стандартной G36 установкой алюминиевого цевья и алюминиевой направляющей пикатинни с интегрированными прицельными приспособлениями, производства компании Brugger&Thomet.

HK MG36 — ручной пулемёт на базе G36. Имеет утяжелённый ствол возле патронника и сошки (серийно не выпускался).

SL-8 — самозарядная винтовка для гражданского рынка.

Также на основе G36 были разработаны штурмовые винтовки XM8 и HK416.

Страны-эксплуатанты

  •  Албания — армейский спецназ (SF) (HK G36C)
  •  Австралия — бойцы SEK и австралийского CPP охраняют сотрудников австралийского и немецкого посольства в Багдаде, Полиция: Australian Federal Police International Deployment Group
  •  Страна Басков — полицейский спецназ (Ertzaintza) (HK G36C)
  •  Бразилия — Полиция: Анти-террор подразделение, Полиция: BOPE: ноябрь 2010, операция против наркоторговцев в Рио, GPI
  •  Великобритания — английская полиция: Лондон, Брайтон; личная охрана премьер-министра (PMC)
  •  Восточный Тимор — охрана Президента (Security Guard Of President), Police GNR (HK G36C)
  •  Германия — используется в бундесвере, GSG-9, KSK, боевыми пловцами и военной полицией, бойцы SEK и австралийского CPP охраняют сотрудников австралийского и немецкого посольства в Багдаде, BKA (охрана вип персон в Ираке)
  •  Гайана — полиция: Охрана стадиона, где выступает президент Гайаны
  •  Грузия — в период до начала боевых действий в Южной Осетии из ФРГ было получено около 200 шт. автоматов G-36С, которые поступили на вооружение охраны президента и спецподразделений[2]
  •  Индонезия
  •  Иордания — Royal Special Force (RSF), Полиция: Анти-террор
  •  Ирак — охрана ВИП персон
  •  Ирландия
  •  Испания — армия: SF, армейский спецназ, полиция: BBT, CNP, Fuerzas de Seguridad;ВВС
  •  Италия — Col Moschin
  •  Канада — Полиция: Kingston Police Emergency Response Unit
  •  Кипр
  •  Латвия — с ноября 2006 года поступает в вооружённые силы[3] и полицейский спецназ (G36KV3)
  •  Ливан — special detachement for prime minister security
  •  Литва — вооружённые силы (G36KA4)
  •  Малайзия
  •  Мексика
  •  Нидерланды
  •  Норвегия — подразделение береговых егерей KJK и мотострелковый батальон «Телемарк» использовали G36KV2 c 2001 по 2007 годы, заменена на HK416
  •  Польша — BOR, Policja BOA; SPAP Łódź, WZD SG, JW Formoza
  •  Португалия — коммандос ВВС, TACP: авианаводчики
  •  Саудовская Аравия — армейский спецназ
  •  Румыния
  •  Сингапур
  •  Словакия
  •  Словения
  •  США — SWAT Baltimor, на учениях Adriatic Aurora 2008, чемпионат по стрельбе, все команды были вооружены G36C, CA North Country Orange SWAT, Полиция: Jowa. Cedar Rapid.Special Response Team, Полиция Санта-Моника, частные структуры
  •  Таиланд — рейнджеры, Спецназ ВМС, Военная Полиция, Navy SF
  •  Тринидад и Тобаго: SOF
  •  Уругвай — армейский СФ
  •  Филиппины
  •  Финляндия
  •  Франция — полиция: GIPN, RAID, GSPR, охрана посольства в Кабуле, EPIGN: Охрана ВИП
  •  Хорватия — вооружённые силы, армейский (SOBn) и полицейский спецназ, OMLT, полиция (ATVP), Анти-террор (Specijalna Policija), полиция, SPNVP SF: Военная полиция, BSD, военные инженеры, MP, ATJ LUCKO, MP: учения Jackal-9
  •  Чили
  •  Швеция — полиция (АТ, NI)
  •  Эквадор — SF: на учениях 2010 Fuerzas Comando
  •  Эстония
  •  Украина - подразделения миротворческий войск в рамках контингента ISAF (http://cs315720.userapi.com/v315720862/2d6/TKTNAB9f1Kg.jpg)

Интересные факты

В фильме Миссия невыполнима 3 в сцене засады на мосту Итан Хант (Том Круз) хватает штурмовую винтовку Heckler & Koch G36K из багажника и использует её против наёмников.

В игре Call of Duty 4 Гас (Gaz) на протяжении всей кампании использует G36C.

В клипе "Цвет алоэ - Останься(official video)" используется винтовка G36.

Примечания

Ссылки

Винтовка симонова авс 36. Военная история, оружие, старые и военные карты

Автоматическая винтовка Симонова АВС-36 Фото relics-citadel.ru

7,62-мм автоматическая винтовка системы Симонова образца 1936 года, АВС-36 (Индекс ГАУ - 56-А-225) - советская автоматическая винтовка, разработанная оружейником Сергеем Симоновым. Изначально разрабатывалась как самозарядная винтовка, но в ходе усовершенствований был добавлен режим стрельбы очередями для использования в экстренной ситуации. Первая автоматическая винтовка, разработанная в СССР и принятая на вооружение. Также стала первой в мире самозарядной винтовкой, принятой на вооружение, опередив на несколько месяцев американскую M1 Garand.

Первая модель АВС была представлена С. Г. Симоновым в начале 1926 г. B апреле 1926 г. Артиллерийский комитет, рассмотрев предложенный проект, пришёл к выводу, что она не может быть допущена для испытаний.

После конкурса 1930 г. наибольших успехов в проектировании автоматических винтовок удалось добиться Симонову и Ф.B. Токареву. Продолжив работу над совершенствованием АВС, в 1931 г. Симонов создал новую модель.

Автоматическая винтовка Симонова АВС-36 успешно прошла полигонные испытания. Решено было изготовить опытную партию и провести широкие войсковые испытания. Одновременно предлагалось ускорить разработку технологического процесса, чтобы уже в первом квартале 1934 г. запустить в производство партию АВС-36, а с начала второго полугодия подготовиться к валовому производству. Для оказания помощи в организации производства автоматических винтовок Симонова в Ижевск был направлен сам конструктор.

22 марта 1934 г. Комитет Обороны принял постановление о развитии в 1935 г. мощностей по производству автоматических винтовок системы Симонова.

В результате ряда испытаний, проходивших в 1935-1936 гг., автоматическая винтовка Симонова показала лучшие результаты по сравнению с образцом Токарева. И хотя отдельные экземпляры преждевременно выходили из строя, но, как отмечала комиссия, причиной тому были главным образом дефекты изготовления, а не конструкции. «Подтверждением этому, - как указывалось в протоколе полигона в июле 1935 г., - могут служить первые опытные образцы АВС, выдержавшие до 27000 выстрелов и совершенно не имевшие таких поломок, которые наблюдались в испытанных образцах».

B 1936 г. автоматическая винтовка Симонова (АВС-36) была принята на вооружение Красной Армии. АВС-36 стала первой автоматической винтовкой, поступившей на вооружение Красной Армии после автомата Фёдорова. От первоначального образца, предложенного конструктором в 1931 г., она отличалась следующим: был установлен дульный тормоз, изменены конфигурация отдельных деталей, способ крепления штыка, внесены некоторые другие изменения.

Автоматические винтовки АВС-36 были впервые показаны на Первомайском параде в 1938 г., ими были вооружены бойцы 1-й Московской Пролетарской стрелковой дивизии.

26 февраля 1938 г. директор Ижевского оружейного завода А. И. Быховский докладывал, что автоматическая винтовка системы Симонова на заводе освоена и пущена в массовое производство.

В дальнейшем АВС-36 была заменена в производстве на СВТ-38. Как вспоминал нарком вооружений Б. Л. Ванников, Сталин потребовал создать самозарядную винтовку, ведение автоматического огня из которой было бы исключено, поскольку в условиях боя возможна бесцельная непрерывная стрельба, ведущая лишь к нерациональному расходованию большого количества патронов.

Конструкция АВС-36

АВС представляет собой автоматическое оружие, построенное на отводе пороховых газов, может вести как одиночный, так и автоматический огонь. Переключатель режимов огня находится на ствольной коробке с правой стороны. Основным режимом огня был одиночный. Вести стрельбу короткими очередями полагалось при недостаточном количестве ручных пулемётов, а непрерывным огнем - только в крайнем случае, при отражении внезапных вражеских атак на дистанции не больше 150 метров. При этом запрещалось расходовать подряд больше 4 магазинов, чтобы не перегревать и не изнашивать ствол и другие детали.

Согласно инструкции, переводчик видов огня АВС-36 запирался специальным ключом, находившимся у командира отделения, который лишь в случае необходимости мог разрешить некоторым из солдат вести огонь очередями (использовалась ли данная функция винтовки на практике - спорный вопрос; впрочем, любопытно, что у автомата Фёдорова 1916 г. переводчик огня выдавался стрелку только после сдачи своеобразного экзамена. Американские офицеры в годы Вьетнамской войны точно так же снимали с автоматических винтовок М14 своих солдат механизм переводчика с целью отключения возможности ведения огня очередями, который, как и в случае АВС, при стрельбе с рук был практически бесполезен). Вести автоматический огонь рекомендовалось из положения лёжа с упора, с той же прикладкой, что и при стрельбе из ручного пулемёта ДП. При стрельбе одиночными выстрелами, сидя или стоя, винтовку рекомендуется держать левой рукой за магазин снизу.

АВС-36 имеет техническую скорострельность около 800 выстрелов в минуту. Практическая скорострельность при прицельной стрельбе значительно ниже технической. Хорошо тренированный стрелок при магазинах, заранее наполненных патронами, может произвести: около 20-25 выс/мин одиночным огнём (на расстоянии до 400 м), 40-50 выс/мин очередями по 3-5 выстрелов (до 300 м), 70-80 выс/мин непрерывным огнём (до 100-150 м).

Газоотводный узел с коротким ходом газового поршня размещён над стволом. Запирание ствола осуществлялось при помощи вертикального блока (клина), который перемещался в пазах ствольной коробки (на самом деле линия перемещения клина имела небольшой, порядка 5°, угол с вертикалью, что было сделано для облегчения отпирания затвора вручную). При движении блока вверх под действием пружины (при ручном перезаряжании) или специального скоса затворной рамы (при ведении огня) он заходил в пазы затвора, запирая его.

Отпирание происходило после того, как специальная муфта, которая была связана с газовым поршнем, выжимала запирающий блок вниз из пазов затвора. Так как запирающий блок находился между казённой частью ствола и магазином, траектория подачи патронов в патронник была довольно длинной и крутой, что служило источником задержек при стрельбе. Кроме того, это приводило к тому, что ствольная коробка была сложной по конструкции и имела большую длину. Конструкция затвора АВС-36 также была весьма сложной, так как внутри него были размещены ударник с боевой пружиной, отдельные части спускового механизма, а также специальное устройство противоотскока. АВС изготовления до 1936 г. различаются устройством отсечки, спускового механизма и упора боевой пружины.

Питание винтовки осуществлялось из отъёмных магазинов оригинальной серповидной формы (из-за наличия у используемого патрона выступающей закраины), вмещающих по 15 патронов. Магазины могли снаряжаться как отдельно от винтовки, так и прямо на ней, при открытом затворе, из трёх штатных обойм к АВС обр. 1891/30 г. К образцам изготовленным до 1936 года имеются магазины на 10 и 20 патронов.

Ствол АВС-36 имел массивный дульный тормоз и крепление для штыка-ножа. На ранних выпусках штык мог примыкаться не только горизонтально, но и вертикально, клинком вниз. В таком положении его предполагалось использовать в качестве одноногой эрзац-сошки для стрельбы с упора. Однако уже изданное в 1937 году исправленное описание винтовки это категорически воспрещает, предписывая вместо этого вести автоматический огонь из положения лёжа с упора в виде скатки или дёрна. Там же указывается, что со второй половины 1936 года комплектовать винтовки штыком-сошкой прекратили. Очевидно, данная идея, в теории выглядящая привлекательной, на практике себя не оправдала. В походном положении штык переносился в ножнах на поясе бойца и при стрельбе, в отличие от винтовки обр. 1891/30 г.г., не примыкался. Открытый прицел был насечен по дальности от 100 до 1 500 метров с шагом 100 метров.

Технические характеристики автоматической винтовки Симонова

  • Вес со штыком (в ножнах), с оптическим прицелом и магазином, наполненным патронами: около 6,0 кг
  • Вес без штыка, без оптического прицела (с кронштейном) и без магазина: 4,050 кг
  • Вес магазина с 15 патронами: 0,675 кг
  • Вес магазина без патронов: 0,350 кг
  • Вес штыка с ножнами: 0,550 кг
  • Вес оптического прицела с кронштейном: 0,725 кг
  • Вес кронштейна без оптического прицела: 0,145 кг
  • Вес подвижных частей (затвор, шток и взводная муфта): 0,500 кг
  • Ёмкость магазина: 15 патронов
  • Калибр: 7,62 мм
  • Общая длина автоматической винтовки
  • без штыка: 1260 мм
  • со штыком: 1520 мм
  • Длина нарезной части ствола: 557 мм
  • Число нарезов: 4
  • Длина прицельной линии на прицелах 1/15: 591/587 мм
  • Высота мушки: 29,84 мм
  • Длина хода затвора: 130 мм
  • Прицельная дальность стрельбы: 1500 м
  • Предельная дальность полёта пули: до 3 км
  • Начальная скорость (у дула) лёгкой пули: 840 м/с
  • Технический темп стрельбы: около 800 выстрелов в минуту

Характеристика оптического винтовочного прицела образца 1931 года

  • увеличение: 4-кратное;
  • поле зрения: 5°30′;
  • диаметр выходного зрачка: 7,6 мм;
  • удаление выходного зрачка от последней линзы окуляра: 85 мм.

В целом автоматическая винтовка Симонова АВС-36 оказалась сложной в производстве и недостаточно надёжной для массовой эксплуатации в войсках. Она имела весьма непростую конструкцию и множество деталей сложной формы, производство которых требовало высокой квалификации, больших затрат времени и ресурсов. Конструкция позволяла собрать винтовку без запирающего блока и после этого произвести выстрел; если по ошибке стрелка такое происходило, ствольная коробка разрушалась, затворная группа вылетала назад и травмировала стрелка. Не оправдало себя и оригинальное клиновое запирание. Живучесть УСМ также оставляла желать лучшего.

Тем не менее, автоматическая винтовка Симонова примечательна как одна из первых в своём роде, принятая на массовое вооружение и испытанная в боевых условиях, а также как созданный отечественными инженерами и освоенный в крупносерийном производстве отечественной промышленностью весьма передовой для своего времени образец.




Калибр : 7.62×54 мм R
Длина : 1260 мм
Длина ствола : 627 мм
Вес : 4.2 кг без патронов
Темп стрельбы : 800 выстрелов в минуту
Магазин : 15 патронов

Красная Армия начала первые испытания самозарядных винтовок еще в 1926 году, однако вплоть до середины тридцатых годов ни один из испытанных образцов не удовлетворял армейским требованиям. Сергей Симонов начал разработку самозарядной винтовки в начале 1930х годов, и выставлял свои разработки на конкурсы 1931 и 1935 года, однако только в 1936 году винтовка его конструкции была принята на вооружение РККА под обозначением "7.62мм автоматическая винтовка Симонова образца 1936 года", или АВС-36. Экспериментальное производство винтовки АВС-36 было начато еще в 1935 году, массовое — в 1936 — 1937 годах, и продолжалось вплоть до 1940 года, когда АВС-36 была заменена на вооружении самозарядной винтовкой Токарева СВТ-40 . Всего, по разным источникам, было выпущено от 35 000 до 65 000 винтовок АВС-36. Эти винтовки использовались в боях на Халхин-Голе в 1939 году, в зимней войне с Финляндией в 1940м. А также в начальный период Великой Отечественной войны. Интересно. Что финны, захватившие в 1940 году в качестве трофеев винтовки конструкции как Токарева, так и Симонова, предпочитали использовать винтовки СВТ-38 и СВТ-40, так как винтовка Симонова была существенно более сложной по устройству и более капризной. Впрочем, именно поэтому винтовки Токарева и сменили АВС-36 на вооружении РККА.

Винтовка АВС-36 — автоматическое оружие, использующее отвод пороховых газов, и допускающее ведение одиночного и автоматического огня. Переводчик режимов огня выполнен на ствольной коробке справа. Основным режимом огня являлись одиночные выстрелы, автоматический огонь предполагалось использовать только при отражении внезапных вражеских атак, при этом с расходом патронов очередями не более 4 — 5 магазинов. Газоотводный узел с коротким ходом газового поршня расположен над стволом. Запирание ствола осуществляется при помощи вертикального блока, перемещающегося в пазах ствольной коробки. При перемещении блока вверх под действием специальной пружины он входил в пазы затвора, запирая его. Отпирание происходило когда специальная муфта, связанная с газовым поршнем, выжимала запирающий блок вниз из пазов затвора. Так как запирающий блок был расположен между казенной частью ствола и магазином, траектория подачи патронов в патронник была довольно длинной и крутой, что служило источником задержек при стрельбе. Кроме того, из-за этого ствольная коробка имела сложную конструкцию и большую длину. Устройство затворной группы также было весьма сложным, так как внутри затвора находился ударник с боевой пружиной и специальный механизм противоотскока. Питание винтовки осуществлялось из отъемных магазинов емкостью 15 патронов. Магазины могли снаряжаться как отдельно от винтовки, так и прямо на ней, при открытом затворе. Для снаряжения магазина использовались штатные 5-патронные обоймы от винтовки Мосина (3 обоймы на магазин). Ствол винтовки имел большой дульный тормоз и крепление для штык — ножа, при этом штык мог примыкаться не только горизонтально, но и вертикально, клинком вниз. В таком положении штык использовался как одноногая сошка для стрельбы с упора. В походном положении штык переносился в ножнах на поясе бойца. Открытый прицел был маркирован по дальности от 100 до 1 500 метров с шагом 100 метров. Некоторые винтовки АВС-36 комплектовались оптическим прицелом на кронштейне и использовались как снайперские. Из-за того, что стреляные гильзы выбрасываются из ствольной коробки вверх и вперед, кронштейн оптического прицела крепился к ствольной коробке слева от оси оружия.

Автоматическая винтовка Симонова АВС-36 (СССР)

Красная Армия начала первые испытания самозарядных винтовок еще в 1926 году, однако вплоть до середины тридцатых годов ни один из испытанных образцов не удовлетворял армейским требованиям. Сергей Симонов начал разработку самозарядной винтовки в начале 1930-х годов и выставлял свои разработки на конкурсы 1931 и 1935 года, однако только в 1936 году винтовка его конструкции была принята на вооружение РККА под обозначением "7.62-мм автоматическая винтовка Симонова образца 1936 года", или АВС-36. Экспериментальное производство винтовки АВС-36 было начато еще в 1935 году, массовое - в 1936 - 1937 годах и продолжалось вплоть до 1940 года, когда АВС-36 была заменена на вооружении самозарядной винтовкой Токарева СВТ-40. Всего, по разным источникам, было выпущено от 35 000 до 65 000 винтовок АВС-36. Эти винтовки использовались в боях на Халхин-Голе в 1939 году, в зимней войне с Финляндией в 1940-м., а также в начальный период Великой Отечественной войны. Интересно, что финны, захватившие в 1940 году в качестве трофеев винтовки конструкции как Токарева, так и Симонова, предпочитали использовать винтовки СВТ-38 и СВТ-40, так как винтовка Симонова была существенно более сложной по устройству и более капризной. Впрочем, именно поэтому винтовки Токарева и сменили АВС-36 на вооружении РККА.

Винтовка АВС-36 - автоматическое , использующее отвод пороховых газов и допускающее ведение одиночного и автоматического огня. Переводчик режимов огня выполнен на ствольной коробке справа. Основным режимом огня являлись одиночные выстрелы, автоматический огонь предполагалось использовать только при отражении внезапных вражеских атак, при этом с расходом патронов очередями не более 4-5 магазинов. Газоотводный узел с коротким ходом газового поршня расположен над стволом (впервые в мире). Запирание ствола осуществляется при помощи вертикального блока, перемещающегося в пазах ствольной коробки. При перемещении блока вверх под действием специальной пружины он входил в пазы затвора, запирая его. Отпирание происходило, когда специальная муфта, связанная с газовым поршнем, выжимала запирающий блок вниз из пазов затвора. Так как запирающий блок был расположен между казенной частью ствола и магазином, траектория подачи патронов в патронник была довольно длинной и крутой, что служило источником задержек при стрельбе. Кроме того, из-за этого ствольная коробка имела сложную конструкцию и большую длину. Устройство затворной группы также было весьма сложным, так как внутри затвора находился ударник с боевой пружиной и специальный механизм противоотскока. Питание винтовки осуществлялось из отъемных магазинов емкостью 15 патронов. Магазины могли снаряжаться как отдельно от винтовки, так и прямо на ней, при открытом затворе. Для снаряжения магазина использовались штатные 5-патронные обоймы от винтовки Мосина (3 обоймы на магазин). Ствол винтовки имел большой дульный тормоз и крепление для штык-ножа, при этом штык мог примыкаться не только горизонтально, но и вертикально, клинком вниз. В таком положении штык использовался как одноногая сошка для стрельбы с упора. В походном положении штык переносился в ножнах на поясе бойца. Открытый прицел был маркирован по дальности от 100 до 1 500 метров с шагом 100 метров. Некоторые винтовки АВС-36 комплектовались оптическим прицелом на кронштейне и использовались как снайперские. Из-за того, что стреляные гильзы выбрасываются из ствольной коробки вверх и вперед, кронштейн оптического прицела крепился к ствольной коробке слева от оси оружия.

СКС - самозарядный карабин Симонова обр. 1945 года

Опыт, полученный в ходе первой половины Второй мировой войны, показал необходимость создания оружия более легкого и маневренного, нежели имеющиеся на вооружении самозарядные и магазинные винтовки, и в то же время имеющего большую огневую мощь и эффективную дальность стрельбы, чем пистолеты-пулеметы. Подобное оружие в первую очередь требовало создания патронов, промежуточных по характеристикам между пистолетными и винтовочными, и обеспечивающими эффективную дальность порядка 600-800 метров (против 200 метров у пистолетных патронов и 2000 и более метров - у винтовочных). Такие патроны были созданы и в Германии (патрон 7.92мм Курц) и в СССР (патрон 7.62х41мм, позже превратившийся в 7.62х39мм). Тогда как в Германии сосредоточились главным образом на одном, наиболее универсальном типе оружия под промежуточный патрон - автоматическом карабине (MaschinenKarabiner), позже переименованном в штурмовую винтовку (SturmGewehr), в СССР была начата разработка сразу целого семейства оружия под новый патрон. В это семейство входили магазинный карабин, самозарядный карабин, автомат (та же штурмовая винтовка) и ручной пулемет. Первые образцы оружия нового семейства появились к концу Великой Отечественной, а их массовое поступление на вооружение началось лишь в конце 1940-х годов. Магазинный карабин, как очевидно устаревшая концепция, остался только в виде опытных образцов. Роль штурмовой винтовки взял на себя автомат Калашникова. Ручной пулемет - РПД. А в качестве карабина на вооружение был принят СКС.

Первые образцы самозарядного карабина под новый патрон были созданы конструктором Симоновым к концу 1944 года. Небольшая опытная партия карабинов проходила испытания на фронте, однако доводка как карабина, так и нового патрона продолжалась до 1949 года, когда на вооружение Советской армии был принят "7.62-мм самозарядный карабин Симонова - СКС обр. 1945 года". В течение первых послевоенных десятилетий СКС состоял на вооружении СА наравне с АК и АКМ, но с распространением автоматов началось постепенное вытеснение СКС из войск, хотя некоторое их количество находилось на вооружении вплоть до 1980-х и даже 1990-х годов в таких родах войск как связь и ПВО, где стрелковое оружие не является основным. Вплоть до настоящего времени СКС используются в качестве парадно-церемониального оружия ввиду гораздо большей, чем у современных автоматов, эстетичности.

Как и в случае с другими образцами послевоенного оружия, СКС получил широкое распространение в странах соцлагеря и прочих, друживших с СССР. СКС по лицензии производился в Китае (карабин Тип 56), в ГДР (Karabiner-S), Албании, Югославии (Тип 59 и Тип 59/66) и еще ряде стран. По мере снятия с вооружения значительное количество СКС оказалось на гражданских рынках оружия как в оригинальном, так и в боле или менее "оцивилизованном" виде. Причем, как правило, "цивилизация" сводилась к удалению штыка. Невысокая цена как самих карабинов, так и патронов к ним, в сочетании с высокими эксплуатационными и боевыми характеристиками, обеспечили СКС большую популярность среди мирного населения в самых разных странах - от России до США. Надо отметить, что американцы очень любят карабины Симонова, так как при надежности и боевых данных, сравнимых с другими образцами (AR-15, Ruger Mini-30), СКС имеет гораздо меньшую цену.

СКС представляет собой самозарядную укороченную винтовку (карабин), построенную на основе автоматики с газовым двигателем. Газоотводная камера и газовый поршень расположены над стволом. Газовый поршень не связан жестко с затворной рамой и имеет свою собственную возвратную пружину. Запирание осуществляется перекосом затвора вниз, за боевой упор в дне ствольной коробки. Затвор установлен в массивную затворную раму, на правой стороне которой жестко закреплена рукоятка для заряжания. УСМ курковый, предохранитель расположен в спусковой скобе.

Отличительная особенность СКС - неотъемный серединный магазин, снаряжаемый при открытом затворе отдельными патронами или при помощи специальных обойм на 10 патронов. Обойма устанавливается в направляющие, выполненные в переднем торце затворной рамы, после чего патроны вдавливаются в магазин, как показано на фото. В связи с подобной схемой заряжания в конструкции карабина предусмотрена затворная задержка, включающаяся при израсходовании всех патронов в магазине и останавливающая затворную группу в открытом положении. Для ускоренного и безопасного разряжания нижняя крышка магазина может откидываться вниз-вперед, ее защелка расположена между магазином и спусковой скобой.

Прицельные приспособления СКС выполнены в виде мушки на основании в защитном кольце и открытого целика, имеющего регулировку по дальности. Ложа цельная, деревянная, с полупистолетной шейкой приклада и металлическим затыльником. СКС оснащается неотъемным клинковым штыком, в походном положении убираемым вниз, под ствол. Китайские карабины Тип 56 имеют игольчатый штык большей длины с аналогичным креплением.

В отличие от оригинальных СКС, карабины тип 59/66 югославского выпуска имеют комбинированное дульное устройство, предназначенное для запуска винтовочных гранат. Для этого же предназначен складной гранатометный прицел позади мушки и газовый отсекатель в газовой каморе, включаемый при стрельбе гранатой и перекрывающий газоотводный тракт.

В целом, как армейское оружие СКС в значительной мере устарел, хотя и имеет преимущество перед автоматами Калашникова калибра 7.62мм в прицельной дальности стрельбы за счет более длинных ствола и прицельной линии. В качестве же гражданского оружия для охоты на мелкую и среднюю дичь (при правильном выборе патронов) СКС остается на современном уровне. Наличие широкого спектра гражданских аксессуаров (ложи различной конфигурации, легкие сошки, крепления для оптики и т.п.) только расширяют сферу применения этого, несомненно достойного и заслуженного образца Советской оружейной мысли.

От автора: есть мнение, что СКС должен занимать место не среди самозарядных винтовок, а среди автоматов и штурмовых винтовок, исходя из того, что он использует промежуточный патрон. Тем не менее, так как у СКС отсутствует такой видообразующий признак штурмовых винтовок, как возможность ведения автоматического огня, я считаю, что его место именно среди обычных самозарядных винтовок.
М.Попенкер

7,62-мм автоматическая винтовка системы Симонова образца 1936 года , АВС-36 (Индекс ГАУ - 56-А-225 ) - советская автоматическая винтовка, разработанная оружейником Сергеем Симоновым .

Изначально разрабатывалась как самозарядная винтовка, но в ходе усовершенствований был добавлен режим автоматического огня для использования в экстренной ситуации. Первая автоматическая винтовка, разработанная в СССР и принятая на вооружение.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОЙ ВИНТОВКИ СИМОНОВА ОБР. 1936 ГОДА
Производитель: Ижмаш
Патрон:
Калибр: 7,62 мм
Вес без патронов: 4,4 кг
Вес с патронами: 4,725 кг
Длина: 1260 (со штыком 1520) мм
Длина ствола: 612 мм
Количество нарезов в стволе: 4
Ударно-спусковой механизм (УСМ): Ударникового типа
Принцип действия: Отвод пороховых газов, клиновое запирание
Скорострельность: 800 выстрелов/мин
Предохранитель: В задней части спусковой скобы, во включенном состоянии блокирует спусковой крючок
Прицел: Мушка с намушником и секторный прицел
Эффективная дальность: 400 м
Прицельная дальность: 1500 м
Начальная скорость пули: 840 м/с
Вид боепитания: Отъёмный магазин
Количество патронов: 15
Годы производства: 1934–1940

История создания и производства

Первая модель автоматической винтовки была представлена С. Г. Симоновым в начале 1926 г. B апреле 1926 г. Артиллерийский комитет, рассмотрев предложенный проект винтовки, пришёл к выводу, что она не может быть допущена для испытаний.

После конкурса 1930 г. наибольших успехов в проектировании автоматических винтовок удалось добиться Симонову и Ф. B. Токареву . Продолжив работу над совершенствованием винтовки, в 1931 г. Симонов создал новую модель.

Автоматическая винтовка Симонова успешно прошла полигонные испытания. Решено было изготовить опытную партию винтовок и провести широкие войсковые испытания. Одновременно предлагалось ускорить разработку технологического процесса, чтобы уже в первом квартале 1934 г. запустить в производство партию винтовок, а с начала второго полугодия подготовиться к валовому производству. Для оказания помощи в организации производства винтовок Симонова в Ижевск был направлен сам конструктор.

22 марта 1934 г. Комитет Обороны принял постановление о развитии в 1935 г. мощностей по производству автоматических винтовок системы Симонова.

В результате ряда испытаний, проходивших в 1935-1936 гг., автоматическая винтовка Симонова показала лучшие результаты по сравнению с образцом Токарева. И хотя отдельные экземпляры преждевременно выходили из строя, но, как отмечала комиссия, причиной тому были главным образом дефекты изготовления, а не конструкции. «Подтверждением этому, - как указывалось в протоколе полигона в июле 1935 г., - могут служить первые опытные образцы АВС, выдержавшие до 27000 выстрелов и совершенно не имевшие таких поломок, которые наблюдались в испытанных образцах».

B 1936 г. автоматическая винтовка Симонова (АВС-36) была принята на вооружение Красной Армии. АВС-36 стала первой автоматической винтовкой, поступившей на вооружение Красной Армии после автомата Фёдорова. От первоначального образца, предложенного конструктором в 1931 г., она отличалась следующим: был установлен дульный тормоз, изменены конфигурация отдельных деталей, способ крепления штыка, внесены некоторые другие изменения.

Автоматические винтовки АВС-36 были впервые показаны на Первомайском параде в 1938 г., ими были вооружены бойцы 1-й Московской Пролетарской стрелковой дивизии.


26 февраля 1938 г. директор Ижевского оружейного завода А. И. Быховский докладывал, что автоматическая винтовка системы Симонова на заводе освоена и пущена в массовое производство.

После принятия на вооружение автоматических винтовок Симонова их выпуск, ранее производившийся отдельными партиями, заметно возрастает. Так, если в 1934 г. было выпущено 106 винтовок, а в 1935 г. - 286, то в 1937 г. - уже 10280, а в 1938 г. - 23401 шт.

Производство АВС-36 было прекращено в 1940 году, всего было выпущено 65800 экземпляров.

В дальнейшем АВС-36 была заменена в производстве на СВТ-38 . Как вспоминал нарком вооружений Б. Л. Ванников, Сталин потребовал создать самозарядную винтовку, ведение автоматического огня из которой было бы исключено, поскольку в условиях боя возможна бесцельная непрерывная стрельба, ведущая лишь к нерациональному расходованию большого количества патронов.

Варианты и модификации

Конструкция и принцип действия

АВС представляет собой автоматическое оружие, построенное на отводе пороховых газов, может вести как одиночный, так и автоматический огонь. Переключатель режимов огня находится на ствольной коробке с правой стороны. Основным режимом огня был одиночный. Вести стрельбу короткими очередями полагалось при недостаточном количестве ручных пулемётов, а непрерывным огнем - только в крайнем случае, при отражении внезапных вражеских атак на дистанции не больше 150 метров. При этом запрещалось расходовать подряд больше 4 магазинов, чтобы не перегревать и не изнашивать ствол и другие детали. Согласно инструкции, переводчик видов огня АВС запирался специальным ключом, находившимся у командира отделения, который лишь в случае необходимости мог разрешить некоторым из солдат вести огонь очередями (использовалась ли данная функция винтовки на практике - спорный вопрос; впрочем, любопытно, что у автомата Фёдорова 1916 г. переводчик огня выдавался стрелку только после сдачи своеобразного экзамена. Вести автоматический огонь рекомендовалось из положения лёжа с упора, с той же прикладкой, что и при стрельбе из ручного пулемёта ДП . При стрельбе одиночными выстрелами, сидя или стоя, винтовку рекомендуется держать левой рукой за магазин снизу.

Автоматическая винтовка имеет техническую скорострельность около 800 выстрелов в минуту. Практическая скорострельность при прицельной стрельбе значительно ниже технической. Хорошо тренированный стрелок при магазинах, заранее наполненных патронами, может произвести: около 20–25 выс/мин одиночным огнём (на расстоянии до 400 м), 40–50 выс/мин очередями по 3–5 выстрелов (до 300 м), 70–80 выс/мин непрерывным огнём (до 100–150 м).


Красноармейцы на привале, они вооружены автоматами ППШ-41 , ручным пулемётом ДП и винтовкой АВС-36

Газоотводный узел с коротким ходом газового поршня размещён над стволом. Запирание ствола осуществлялось при помощи вертикального блока (клина), который перемещался в пазах ствольной коробки (на самом деле линия перемещения клина имела небольшой, порядка 5°, угол с вертикалью, что было сделано для облегчения отпирания затвора вручную). При движении блока вверх под действием пружины (при ручном перезаряжании) или специального скоса затворной рамы (при ведении огня) он заходил в пазы затвора, запирая его. Отпирание происходило после того, как специальная муфта, которая была связана с газовым поршнем, выжимала запирающий блок вниз из пазов затвора. Так как запирающий блок находился между казённой частью ствола и магазином, траектория подачи патронов в патронник была довольно длинной и крутой, что служило источником задержек при стрельбе. Кроме того, это приводило к тому, что ствольная коробка была сложной по конструкции и имела большую длину. Конструкция затвора АВС также была весьма сложной, так как внутри него были размещены ударник с боевой пружиной, отдельные части спускового механизма, а также специальное устройство противоотскока. Автоматические винтовки изготовления до 1936 г. различаются устройством отсечки, спускового механизма и упора боевой пружины.

Питание винтовки осуществлялось из отъёмных магазинов оригинальной серповидной формы (из-за наличия у используемого патрона выступающей закраины), вмещающих по 15 патронов. Магазины могли снаряжаться как отдельно от винтовки, так и прямо на ней, при открытом затворе, из трёх штатных обойм к винтовке обр. 1891/30 г. К винтовкам изготовления до 1936 года имеются магазины на 10 и 20 патронов.


Ствол винтовки имел массивный дульный тормоз и крепление для штыка-ножа. На ранних выпусках АВС штык мог примыкаться не только горизонтально, но и вертикально, клинком вниз. В таком положении его предполагалось использовать в качестве одноногой эрзац-сошки для стрельбы с упора. Однако уже изданное в 1937 году исправленное описание винтовки это категорически воспрещает, предписывая вместо этого вести автоматический огонь из положения лёжа с упора в виде скатки или дёрна. Там же указывается, что со второй половины 1936 года комплектовать винтовки штыком-сошкой прекратили. Очевидно, данная идея, в теории выглядящая привлекательной, на практике себя не оправдала. В походном положении штык переносился в ножнах на поясе бойца и при стрельбе, в отличие от винтовки обр. 1891/30 г., не примыкался. Открытый прицел был насечен по дальности от 100 до 1 500 метров с шагом 100 метров.

Достоинства и недостатки

Достоинства

  • Масса как у винтовки Мосина обр. 1891/30 гг. при втрое большей емкости магазина и возможности ведения автоматического огня;
  • Отделяемый магазин позволяет перезаряжать винтовку, не опуская ее и не снимая с бруствера. Магазин можно снаряжать, не снимая его с винтовки;
  • Остановка затвора в заднем положении сигнализирует об израсходовании патронов и пресекает попытки стрелять с пустым магазином;
  • Дульный тормоз-компенсатор уменьшает отдачу и пламя от выстрелов, повышает кучность стрельбы;
  • Высока скорострельность винтовки.

Недостатки

  • Щели снизу дульного тормоза приводят к образованию облака пыли при выстреле, демаскирующего стрелка;
  • Живучесть ударника и выбрасывателя недостаточны;
  • Винтовка чувствительна к загрязнению и колебаниям температуры;
  • Часто случаются задержки при стрельбе, вызванные перекосом патрона с закраиной на гильзе;
  • В эксплуатации винтовка требует бережного отношения;
  • Снайперский вариант имеет большое рассеивание пуль, значительно уступая по кучности и меткости винтовкам с ручным перезаряжанием.

Использование

Винтовка применялась в начальный период Второй мировой войны.

Автоматика винтовки АВС-36 работает за счет использования энергии пороховых газов, отводимых из канала ствола при выстреле. Реализованная в винтовке конструкция запирания ствола дала возможность за счет оптимального распределения нагрузок в запирающем узле снизить вес затвора и всей винтовки.

Механизм перезаряжания у АВС-36 приводится в действие пороховыми газами, отводимыми из канала ствола, причем впервые газоотводный узел с коротким ходом газового поршня был расположен над стволом. Также «ноу-хау» стал и принцип клинового запирания затвора, при котором запирание осуществляется вертикально перемещающимся клином, представляющим из себя прямоугольную призму со сквозным окном для прохода затвора.

Огонь из винтовки может вестись как одиночными выстрелами, так и очередями. Соответствующий переводчик огня флажкового типа смонтирован в задней части спусковой скобы.

Винтовка также снабжена предохранителем от случайных выстрелов и дульным тормозом, поглощающим значительную часть энергии отдачи.

Для питания винтовки боеприпасами во время стрельбы предусмотрен отъемный коробчатый магазин емкостью 15 патронов.

Винтовка комплектовалась клинковым штыком, который мог использоваться в качестве дополнительной опоры, для чего штык поворачивался на угол 90° по отношению к оси ствола.

Снайперская винтовка АВС-36 отличается от штатной самозарядной винтовки АВС-36 только наличием оптического прицела ПЕ и более точной обработкой канала ствола для получения требуемой кучности боя.

Из-за того, что стреляные гильзы выбрасываются из ствольной коробки вверх и вперед, кронштейн оптического прицела крепился к ствольной коробке слева от оси оружия.

Снайперская винтовка АВС-36 имеет то преимущество, что благодаря автоматическому перезаряжанию и взведению ударного механизма перед каждым выстрелом стрелок может ограничиться только одним движением - нажатием на спусковой крючок При этом ему нет необходимости менять положение рук, корпуса и головы, как это приходится делать перед выстрелом из обычной винтовки, требующей перезарядки патрона. Таким образом, все внимание стрелка может быть сосредоточено на ведении наблюдения за полем боя и на поиске цели.

Производство винтовки АВС-36 осуществлял в 1934-1939-х годах Ижевский машиностроительный завод. Всего за все годы производства было произведено 65800 винтовок АВС-36, количество произведенных снайперских винтовок за все года составило - 200 единиц.

Хотя установленный на винтовке АВС-36 прицел секторного типа допускал ведение прицельного огня на дальность до 1500 м, при автоматической стрельбе прицельная дальность снижалась в несколько раз. Это, наряду с высоким расходом боеприпасов, стало причиной того, что, как вспоминал тогдашний нарком вооружения Б. Л. Ванников, И. В. Сталин потребовал создать самозарядную винтовку, ведение автоматического огня из которой было бы исключено, ибо, как он говорил, в условиях боя нервозное состояние стрелков толкает их на бесцельную непрерывную стрельбу, нерациональное расходование большого количества патронов.

Вследствие такого решения винтовка АВС-36 была заменена в производстве самозарядной винтовкой системы Токарева СВТ-38.

Однако снайперская винтовка АВС-36 осталась на вооружении советских снайперов.

  • Оружие » Снайперские винтовки » Россия / СССР
  • Mercenary 9946 0

HK G36 Автомат | Military-Today.com

Страна происхождения Германия
Калибр 5,56 x 45 мм
Масса (пустого) 3,6 кг
Длина 1 000 мм
Длина (со сложенным прикладом) 758 мм
Длина ствола 480 мм
Начальная скорость пули 925 м / с
Цикличная скорострельность 750 об / мин
Практическая скорострельность 40 - 100 об / мин
Емкость магазина 30 патронов
Прицельная дальность 1 000 м
Дальность эффективного огня 800 м

G36 имел был разработан в начале 1990-х годов компанией Heckler & Koch (HK).Это был предназначен для замены устаревшего Боевая винтовка G3 на вооружении Бундесвера. Новая винтовка также была нацелен на экспортных клиентов. Стоит отметить, что во время на испытаниях прототип HK G36 был оценен выше, чем австрийский Steyr AUG. G36 поступил на вооружение с Немецкая армия как стандартная пехотная винтовка в 1995 году. Это оружие стало экспортным успехом. Экспортировано более чем в 40 страны по всему миру. Это также в обслуживание с различными правоохранительными органами по всему миру.

Хотя G36 - одна из лучших штурмовых винтовок в мире. Он находится в служил в Германии более 20 лет, поэтому считается устарел в Германии. немецкая армия планирует заменить его в 2019 году или так. Немецкая армия ищет новое оружие. Несколько дизайнов, включая Heckler & Koch HK433 и Rheinmetall-Steyr RS-556 будут соревноваться чтобы удовлетворить это требование.

Хеклер & Koch G36 под патрон 5.Стандартный патрон НАТО 56x45 мм. Это это обычная газовая винтовка селективного огня. Он использует некоторые проверенные элементы конструкции предыдущей винтовки G3. Внутренне это также имеет много общего с США Армалит АР-18 автоматический винтовка.

Огонь Переключатель режимов работы также служит предохранительным выключателем. Спусковой механизм винтовки собран в отдельном цельном пластиковом корпусе, который также включает пистолетную рукоятку и спусковую скобу. Этот взаимозаменяемый Спусковой механизм имеет большое количество комбинаций режимов стрельбы.А стандартная версия имеет одиночный огонь, две очереди и полностью автоматический режим. режимы, однако возможны и другие комбинации.

Большинство внешние части G36 сделаны из полимеров. Винтовка В производственном процессе также используются самые современные технологии. G36 описывается как хорошее, точное и надежное оружие. Также прост в эксплуатации и техническое обслуживание. Эта винтовка может быть разобрана без каких-либо инструментов. Однако были жалобы на перегрев полимера. цевье при длительном огне.

Это оружие владеет обеими руками. Рукоятку зарядки можно повернуть влево или в право. Окно выброса имеет дефлектор отработанных гильз, который выбрасывает гильзы у стрелка-левши. Режим огня селектор также симметричен.

Эта винтовка Подается из коробчатых магазинов на 30 патронов, изготовленных из полупрозрачных пластик. Два или три магазина можно соединить вместе для быстрого перезарядка. Это оружие также совместим со сдвоенными барабанами на 100 патронов.

G36 имеет складывающийся вбок скелетонизированный приклад, который складывается правая сторона. В сложенном состоянии приклад не мешает эксплуатация оружия. После некоторых доработок эта винтовка становится совместим с любыми стандартными магазинами НАТО, предназначен для Боеприпасы калибра 5,56 мм.

Стандартная немецкая армия Винтовка имеет систему двойного прицела. Состоит из одного увеличения 3,5x. прицел, подходящий для точной стрельбы на дальние дистанции и один 1x Увеличенный красный точечный прицел над ним, подходящий для коротких дистанций.Оба прицела встроены в ручку для переноски. Некоторые немецкие солдаты жаловался, что прицел запотевает в непогоду условия.

Эта винтовка совместим с подствольным гранатометом 40 мм HK AG36. Может использоваться для запуска винтовочных гранат, установленных на стволе. Этот оружие также может быть оснащено Штык-нож типа АК-74.

Варианты

HK G36K a укороченная версия карабина.Поставляется с прицельными приспособлениями типа Пикатинни. поручень для принадлежностей вместо ручки для переноски.

HK G36E экспортная версия, иногда называемая G36V. Он снабжен единственным прицелом с увеличением 1,5x. Утюг прицельные приспособления отлиты в верхней части ручки для переноски и используются только в в экстренных случаях. Этот вариант стоит на вооружении Испании.

HK G36KE, а более короткая экспортная версия.

HK G36C a малогабаритная штурмовая винтовка, предназначенная для сил специальных операций и воздушно-десантные войска.Он был разработан на основе G36K.

HK MG36 отрядное автоматическое оружие. Это версия с тяжелым стволом, питается от Сдвоенные барабанные магазины на 100 патронов и складывающиеся сошки. тем не мение эта версия не производилась в количество и больше не предлагается.

HK G36A2 и Модернизированный вариант, используемый Бундесвером. Он оснащен съемный прицел с красной точкой, новая цевьё с тремя петлями Пикатинни рельсы.

G36 Особенности, характеристики и история

Heckler and Koch, обычно называемая H&K среди энтузиастов стрельбы, имеет наследие в создании исключительного огнестрельного оружия.Фактически, они были приняты армиями со всего мира в качестве стандартного боевого оружия. H&K G3 был создан в конце 1950-х годов и прекрасно работает до сих пор. Но примерно через три десятилетия после того, как была выпущена оригинальная боевая винтовка G3, H&K поняла, что им необходимо обновить свое невероятно популярное оружие. Так родилась G36.

G36 - компактная штурмовая винтовка под патрон 5,56 мм НАТО. Этот общий военный патрон был выбран из-за его доступности, надежности в полевых условиях, легкости и простоты использования.Этот же патрон с большим успехом используется в карабинах M4 США. В 1996 году первая серийная модель G36 прошла с конвейера и быстро стала популярной винтовкой в ​​немецкой армии.

В конце 1990-х годов испанская армия приняла штурмовую винтовку на вооружение своих войск, и это вызвало цепную реакцию стран, которые хотели эту винтовку для своих вооруженных сил. Сейчас более 40 стран используют G36 в качестве основного боевого оружия. Такие страны, как Франция, Бразилия, Австралия, Египет, Индонезия, Гонконг и другие, ценят легкие характеристики G36 от H&K.

G36 - это современная штурмовая винтовка избирательного огня, что означает, что она может вести огонь как в полуавтоматическом (один выстрел на каждое нажатие на спусковой крючок), так и в полностью автоматическом режиме (выстрелы ведутся непрерывно, пока стрелок не отпустит спусковой крючок). Рычаг переключения огня и безопасности расположен на боковой стороне каждой винтовки и имеет симметричную конструкцию. Большинство G36 поставляются с магазином на 30 патронов, который позволяет легко управлять оставшимися патронами, в то время как некоторые G36 оснащены бета-C-Mags на 100 патронов, способными поддерживать серьезную огневую мощь на малой дальности

Многофункциональный приклад повышает удобство и портативность, так как он может складываться в сторону, что значительно сокращает общую длину винтовки.В отличие от G3, G36 почти полностью изготовлен из композитных материалов, а металл используется только в критических областях. Долговечность невероятна, а легкие композиты обеспечивают превосходную прочность без чрезмерного веса. Оригинальный G3 весил от 9,04 до 12,2 фунта, а G36 - от 6,2 до 8,4 фунта. Это имеет большое значение для солдата в поле.

На G36 можно установить множество прицелов, апертур и оптических прицелов для дальнейшей настройки оружия для специального использования, и сегодня доступно несколько вариантов G36, большинство из которых применимы для военного использования.Хотя есть некоторые спортивные (невоенные) версии G36, а именно модели SL8 и R8, они сильно отличаются от базовой конструкции G36 и не считаются заменой исходной модели.

Если вы хотите испытать азарт стрельбы из одного из самых знаковых боевых орудий последних нескольких десятилетий, посетите полигон 702 в Лас-Вегасе. У нас есть G36, SAW, MP5 и другое испытанное в боях, полностью автоматическое оружие, которое можно опробовать - всего в нескольких минутах от Лас-Вегас-Стрип.

ОБНОВЛЕНИЕ

2 - Heckler & Koch одерживает юридическую победу в споре о немецких винтовках

(Добавляет комментарий министерства обороны, Heckler & Koch)

ФРАНКФУРТ, 2 сентября (Рейтер) - Немецкий суд постановил в пятницу, что правительство не имеет права на компенсация от Heckler & Koch IPO-HIK.L за то, что Берлин назвал неисправными штурмовыми винтовками, принесла победу оружейнику.

Берлин заявил, что винтовка G36, которая является стандартным выпуском для военных по всему миру и используется немецкой армией почти 20 лет, не стреляет прямо в жаркую погоду или когда она нагревается от постоянной стрельбы.

Первые предположения о том, что оружие могло быть неисправным, относятся к апрелю 2010 года, когда 32 десантника Бундесвера попали в засаду боевиков Талибана на севере Афганистана. В ходе девятичасовой перестрелки погибли трое немецких солдат. Сообщалось, что G36 перегрелся, что вынудило немцев отступить.

Берлин, который закупил около 180000 винтовок с 1996 года, в конечном итоге решил заменить G36 в качестве стандартной винтовки немецкой армии с 2019 года и потребовал компенсации за некоторые винтовки, которые он получил от Heckler & Koch.

Компания Heckler & Koch заявила, что поставленные ею винтовки соответствуют спецификациям, согласованным с правительством в 1996 году.

Хотя суд не прокомментировал в своем постановлении, стреляют ли винтовки прямо при нагревании, он сказал, что они соответствуют спецификации, изложенные в договорах купли-продажи. Винтовки также прошли проверку качества и приемочные испытания, изложенные в контрактах, говорится в сообщении.

Суд заявил на июньском слушании, что склоняется к поддержке Heckler & Koch, потому что на протяжении многих лет правительство заказывало винтовки с теми же характеристиками, что и в 1996 году, хотя они требовались для различных условий

Министерство обороны Германии заявил, что будет обжаловать решение Пятницы, в зависимости от причин, указанных судом.

«Если суд основывает сегодняшнее решение на тех же сомнительных аргументах, что и перед летом, то соответствующее правительственное учреждение подаст апелляцию», - сказал представитель министерства.

Heckler & Koch заявила, что не будет комментировать действия своих клиентов, но подтвердила, что планирует принять участие в правительственном тендере на новый контракт на поставку, который, как ожидается, будет присужден в 2018 году.

«Мы совершаем лучшее в мире нападение. винтовка. Многие армии в западном мире используют наше оружие.Мы уже с нетерпением ждем тендера немецкой армии на производство штурмовых винтовок, в котором мы еще раз докажем свою эффективность », - говорится в заявлении компании. (Репортаж Марии Шеахан; дополнительный репортаж Виктории Брайан и Илоны Виссенбах; редактирование Дэвида Гудмана)

Ужасная боевая винтовка Германии вызывает политический кризис | от War Is Boring | Война скучна

Неудивительно, что Heckler & Koch совсем не понравился такой исход. В пресс-релизе компания утверждала, что проблемы с G36 связаны с боеприпасами и что WTD 91 неправильно тестировал винтовку.

«Это просто невозможно, чтобы понять: винтовка бесполезна», - сказал основной владелец Heckler & Koch Андреас Хеешен изданию Frankfurter Allgemeine . «То, что мы производим, на 100 процентов пригодно для эксплуатации».

Но фон дер Лейен заявил, что «у G36 в его нынешней конфигурации нет будущего для Bundeswehr ».

Обратите внимание, что она сказала «в текущей конфигурации», что означает, что немецкая армия может перенастроить винтовку в качестве временного решения.

Парламентский комитет приостановил составление бюджета G36. Heckler & Koch в настоящее время ведет переговоры о реконфигурации 7000 G36 путем добавления более толстых стволов, взятых от пулемета MG36.

Кто виноват в этой неразберихе - это политический вопрос на ближайшие месяцы. Комиссии Nachtwei потребуется время, чтобы отследить все, от властей и учреждений до различных субъектов и заинтересованных сторон.

Тем временем дискуссия приняла новый оборот, когда просочившиеся документы показали, что Heckler & Koch попросила контрразведку бундесвера шпионить за журналистами, ответственными за утечку секретной информации о G36.

Военные сказали компании, что нет, согласно документам. Но это вызвало еще одно расследование - двумя комиссиями - на предмет того, выслеживала ли немецкая армия репортеров от имени оружейной фирмы.

В конечном итоге Берлин вряд ли сурово накажет Heckler & Koch. Слишком много политических и промышленных деятелей смешались на протяжении слишком длительного периода времени.

Но все это касается поверхности более глубокой проблемы с G36. Главное, что он устарел.

Heckler & Koch разработала G36 два десятилетия назад, когда Bundeswehr все еще был в основном призывной армией, созданной по образцу защиты родины. Винтовка не предназначена для работы в пустыне. У G36 есть встроенный прицел, который нельзя заменить - возможно, достаточно для призывников, но не для профессиональных войск.

С тех пор Германия прекратила призыв на военную службу и развернула свои вооруженные силы в операциях в Афганистане, Мали и на Балканах. Это означает, что его солдатам нужна винтовка, которая может работать в совершенно разных условиях и которую войска могут модифицировать для выполнения различных задач.

Пока Берлин не найдет новую боевую винтовку, немецкая армия может вытащить свои старые G3 с военных складов. Это оружие большей дальности и более крупного калибра все еще доступно в больших количествах, и его возродили в Афганистане, когда войска срочно запросили специальную стрелковую винтовку.

Но на данный момент две комиссии изучают G36 и ее долгосрочного преемника, а еще две комиссии исследуют возможную связь между министерством и военной промышленностью.

Все это для того, чтобы предоставить немецкой армии одну подходящую винтовку.

Подтверждение войск - «G36 точен и надежен»

Министерство обороны Германии заявило, что давние жалобы солдат на точность и надежность винтовки G36 (которую можно увидеть здесь, в Афганистане) связаны с ее боеприпасами. (Фото Бундесвера)

Штраусберг, Германия - После того, как было официально установлено, что боеприпасы являются причиной критики точности и перегрева штурмовой винтовки G36, стоит взглянуть на отзывы тех, кто имеет дело с оружием ежедневно.

Солдаты 391-го мотострелкового батальона и 13-го разведывательного батальона описывают свой опыт обращения с этим оружием и приходят к выводу, что «G36 был и остается точным и надежным».

Штурмовая винтовка G36 является продуктом компании Heckler & Koch и с 1996 года является стандартной винтовкой немецкой армии. С тех пор он был доступен в различных вариантах. Автомат G36 также используется вооруженными силами 30 других стран.

В ходе внутренних расследований Бундесвера в 2012 году были обнаружены недостатки в соблюдении требований к точности и перегреву, и с тех пор G36 часто становился предметом негативного освещения в СМИ.

Исследования показали, что телесные повреждения могли быть нанесены при использовании перегрева оружия, которое также могло отклоняться от точки прицеливания. Предполагалось, что причиной этих дефектов был сам G36. Только в конце прошлого года Heckler & Koch удалось опровергнуть обвинения. Ответственность за точность и поведение в некоторых ситуациях стрельбы лежит не на G36, а на производителе боеприпасов. Этот вывод был также подтвержден исследованиями Института Эрнста-Маха Общества Фраунгофера, BKA и производителя боеприпасов.

«Я до сих пор хорошо помню, как нас раздражало то, что мы не получили несколько поддонов с чистыми боеприпасами, но это было совершенно правильно… Наш G36 - хорошее ружье, и созданы все условия, чтобы мы могли продолжать его использовать. успешно », - сказал генерал-майор Йорг Фоллмер, который в середине февраля 2014 года был командующим ISAF в северном регионе Афганистана, во время интервью Radio Andernach.

Точность и надежность подтверждены солдатами

Главный интересующий вопрос - это, конечно, оценка того, насколько развернутые войска удовлетворены свойствами G36.Мнение в войсках на удивление положительное. В частности, надежность G36 и его невосприимчивость к таким факторам окружающей среды, как пыль, грязь или тепло, подтверждаются снова и снова.

Сержант Тино Дёбель, командир взвода в PRT (провинциальная группа реконструкции) Кундуз, сказал: «Даже при температуре окружающей среды до 40 ° C не было нарушений или отклонений в точности на средних и дальних дистанциях. Даже в бою. В ситуациях, длящихся несколько часов, не было ни сбоев, ни отклонений в точности, точности и воздействии на цель.

Сержант Йорг Кляйнштайбер, который использовал винтовку в Афганистане, подтверждает: «Я стоял со своими войсками в перестрелках на боевых дистанциях от 50 до 300 метров… где G36 действовал успешно…. Это оказалось очень надежным оружием, "в то время как сержант Кристофер Веллинг хвалит надежность и точность G36 следующим образом:" Несколько раз он использовался в Кундузе во время боев и перестрелок с повстанцами, когда правилом была дальность от 50 до 250 метров. Во время этого огня -боев, мои люди не обнаружили снижения кучности G36."

Несколько факторов имеют решающее значение

В ходе этих интервью быстро выяснилось, что помимо технического состояния оружия и выпущенных боеприпасов, сыграли роль и другие аспекты. Что касается точности в боевых ситуациях, важны физические и психологические нагрузки, такие как тревога и страх. Трудно четко определить, вызван ли промахнувшийся выстрел из оружия или из стрелка, что сержант Веллинг выражает следующим образом: «Пропущенные выстрелы стали результатом нескольких факторов, которые объединились во время боя: психологический стресс, физическое напряжение в течение нескольких часов, температура выше 40 ° C, труднопроходимая местность, стремительные силы противника.”

Образование имеет решающее значение

«По этим причинам предварительное обучение работе с G36 и безопасному обращению с ним - владение оружием - особенно важно», - заявляет Бундесвер. «Тренировки, огневая дисциплина или стрельба по методу точки останова - необходимые предварительные условия для успешного использования G36», - говорит инструктор по стрельбе сержант Дэниел Рихтер.

Вывод: «безотказно и надежно»

Мнения, высказанные в войсках G36, кажутся единодушными.G36 хорошо зарекомендовал себя в эксплуатации. В войсках он пользуется репутацией «надежного оружия».

Эту оценку подтверждает глава оперативного командования бундесвера генерал-лейтенант Ханс-Вернер Фриц. «Судя по моему личному опыту в качестве командира в северном Афганистане, жалоб на оружие не поступало.

Даже сержант-майор Хейко К., который был направлен в Кундуз в качестве командира патруля, сказал: «G36 был абсолютно безопасным и безотказным. Мои солдаты были и до сих пор впечатлены характеристиками и функциями оружия.Мы уверены в штурмовой винтовке G36. "

-концы-

Почему немецкие войска не доверяют своему оружию

Опрос немецких солдат показал, что подавляющее большинство сомневается в надежности своего оружия. Более половины оценили свое оружие как ненадежное, и менее десяти процентов выразили уверенность в своих армейских винтовках G36. Новости появляются, когда немецкие военные готовятся к отправке войск в Прибалтику, чтобы противостоять агрессивной России.

Опрос, проведенный исследовательским центром Бундесвера (Армия Германии) и опубликованный немецкой газетой Bild , проводился во время военных игр Trident Junction 2015. 43% респондентов заявили, что их оружие «скорее ненадежно» или «совсем ненадежно». Двадцать восемь процентов заявили, что могут «частично» доверять своему оружию. Только восемь процентов заявили, что могут полностью доверять своему оружию. Напротив, 80 процентов военнослужащих армии США заявили, что они уверены в надежности своего основного оружия, карабина М-4, когда их спросили в 2006 году.

Немецкий механизированный пехотинец со своей винтовкой G36.

Бундесвер знал о проблемах надежности своей штурмовой винтовки G36 по крайней мере с 2012 года. Немецкие солдаты, возвращающиеся из Афганистана, жаловались, что винтовки теряют точность после продолжительной стрельбы в жарких условиях. Расследование министерства обороны Германии показало , что полимерный канал, в котором находится ствол, нагревается и размягчается при продолжительной стрельбе, теряя форму и выбрасывая ствол из выравнивания.Производитель винтовки, Heckler and Koch, утверждает, что с винтовками все в порядке, а сторонники говорят, что из винтовок стреляют чаще, чем планировалось изначально. Тем не менее, Минобороны планирует начать замену G36 в 2019 году на 167000 винтовок другой конструкции.

Более неожиданным открытием стало то, что немецкие войска также не доверяли своим системам тяжелого вооружения. Тридцать шесть процентов солдат заявили, что их крупнокалиберные пулеметы, противотанковые ракеты и другое оружие, обслуживаемое экипажем, вообще ненадежно, а еще 30 процентов заявили, что это оружие было ненадежным лишь частично.

Немецкие солдаты с пулеметами М3.

Одним из рассматриваемых видов оружия, вероятно, был пулемет MG3 . Несмотря на то, что это отличное оружие, инвентарь MG3 немецкой армии должен был быть давно списан, и только сейчас его заменяют на MG4 . Немецкая армия также использует противотанковую ракету MILAN после своего расцвета, и эта ракета заменяется израильской SPIKE .

Немецкие военные, долгое время недофинансированные, переживают кризис общественной готовности. Германия тратит на оборону всего 1,2 процента ВВП , что намного меньше 2 процентов, которые страны НАТО, как ожидается, потратят. В 2014 году немецкие механизированные пехотинцы, участвовавшие в учениях в Норвегии, не имели достаточно пулеметов MG3, и им пришлось смоделировать их метлами. В прошлом году менее половины истребителей Typhoon ВВС Германии и ни одного из вертолетов ВМС Sea Lynx были годны к полетам.

На прошлой неделе новостные агентства сообщили, что немецкая армия будет укомплектовать один из четырех механизированных батальонов в странах Балтии, чтобы защитить восточную границу НАТО от агрессивной России. Будем надеяться, что они найдут лучшее оружие и быстро.

Via Bild .

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Heckler & Koch оштрафованы на 4,2 миллиона долларов за продажу автоматов в Мексике: NPR

Немецкие демонстранты использовали пленку с места преступления и реплики оружия, чтобы привлечь внимание к судебному процессу по сделке Heckler & Koch, по которой винтовки G36 были отправлены в несколько штатов Мексики, находящихся под запретом. В четверг компании было приказано выплатить крупный штраф. На фотографиях выше показаны изображения мексиканских студентов, которые предположительно были убиты из оружия. Сина Шульдт / AFP / Getty Images скрыть подпись

переключить подпись Сина Шульдт / AFP / Getty Images

немецких демонстрантов использовали пленку с места преступления и копии оружия, чтобы привлечь внимание к судебному процессу по сделке Heckler & Koch, по которой винтовки G36 были отправлены в несколько штатов Мексики, находящихся под запретом.В четверг компании было приказано выплатить крупный штраф. На фотографиях выше показаны изображения мексиканских студентов, которые предположительно были убиты из оружия.

Сина Шульдт / AFP / Getty Images

Немецкий суд постановил, что оружейная компания Heckler & Koch обошла закон, когда экспортировала тысячи штурмовых винтовок военного класса в мексиканские штаты, которые изо всех сил пытались справиться с жестокими наркокартелями, наложив на крупную компанию штраф в размере 3,7 миллиона евро (4 доллара.2 миллиона).

В рамках постановления двое бывших сотрудников H&K были приговорены к лишению свободы условно на 17 и 22 месяца. Первоначально прокуратура предала суду пятерых бывших сотрудников и потребовала тюремного заключения для троих из них.

Суд Штутгарта постановил, что компания Heckler & Koch нарушила Закон Германии о контроле за военным оружием, отправив более 4000 штурмовых винтовок G36, боеприпасов и другого оружия центральному правительственному покупателю в Мексике, где они были затем распределены в районы, считающиеся подверженными высокому риску. за насилие и нарушение прав человека.

«Мы внимательно рассмотрим сегодняшний приговор», - заявила H&K после оглашения приговора. Компания заявила, что поддержала расследование и в результате пересмотрела некоторые из своих внутренних правил в отношении соблюдения и поведения.

Но H&K также поставила под сомнение наказание: «Однако мы не можем понять решение суда о том, что мы должны не только лишиться прибыли, полученной от бизнеса в Мексике, но вместо этого лишиться всей продажной цены, несмотря на тот факт, что ни один из директоров не совершил правонарушения. .«

Оружие, которое было продано 16 партиями с 2006 по 2009 год, предположительно использовалось как минимум в одном громком деле об убийстве: похищении в 2014 году и явном убийстве 43 студентов педагогического колледжа в Игуала, Герреро.

G36 может производить 750 выстрелов в минуту. По данным H&K, он весит около 8 фунтов (без груза).

Дело против H&K возникло из-за того, что информатор поделился информацией с Юргеном Грасслином, активистом группы Global Net - Stop The Arms Trade.Обстоятельства сделки с Мексикой в ​​отношении оружия были раскрыты, когда Грасслин подал иск против H&K в 2010 году. Он также обвинил правительство Германии в надзоре за продажей оружия.

На момент продажи немецким производителям оружия было запрещено экспортировать оружие в штаты Мексики, охваченные насилием. Но Global Net сообщила, что мощные винтовки H&K все еще попадали в руки «коррумпированных полицейских» в Чиуауа, Чьяпасе, Герреро и Халиско.

«H&K проинструктировала мексиканское агентство по закупкам исключить из своих сертификатов конечных пользователей ссылки на определенные федеральные земли», которые находились под запретом Германии, согласно World Peace Foundation со ссылкой на свидетелей расследования.

Один из фигурантов дела, возглавлявший торговое подразделение H&K в Мексике, скончался до того, как многолетний судебный процесс подошел к завершающей стадии; другой человек, который работал торговым представителем в Мексике, сказал, что он слишком болен, чтобы ехать в Германию.

Информатор по делу также утверждал о взяточничестве - как в Германии, так и в Мексике. Некоторые из этих обвинений все еще расследуются; в Германии они также вызвали критику в связи с тем, что прокуратура не зашла достаточно далеко в своем расследовании дела.

Грасслин поддержал это мнение после оглашения решения Штутгартского суда, заявив, что, хотя он считает судебное разбирательство успешным, оно также заставило его поверить в то, что «органы, отвечающие за экспорт, находятся на скамье подсудимых». И он призвал добавить мексиканских жертв насилия с применением огнестрельного оружия в качестве соистцов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
