Компас. Виды и устройство. Работа и применение. Как выбрать

Компас является одним из величайших изобретений, которое в древности придумали китайцы. В большинстве случаев это небольшая вещица, которая напоминает часы со стрелкой. При вращении этого приспособления стрелка упорно указывает в одну сторону, что и позволяет определить стороны света. Данное устройство в обычной жизни применяется редко, однако туристам, путешественникам, морякам или летчикам без него практически невозможно обойтись. С помощью компаса можно найти верное направление, не боясь заблудиться в незнаком лесу, степи, на море или другой местности.

Название этого устройства появилось благодаря древне-британскому «compass», что означало круг. Большая часть современных историков предполагает, что этот прибор впервые появился в Китае в первом веке до нашей эры. Однако существуют свидетельства, говорящие о том, что это устройство было еще во втором тысячелетии до нашей эры. В то время это был небольшой кусок намагниченного металла, закрепленного на планке из дерева и находящегося я в сосуде с водой. Его применяли для путешествий по пустыне. К тому же им пользовались астрологи в арабском мире. Данное устройство стало применяться арабами в восьмом веке, в Европе оно появилось лишь в двенадцатом веке. Первое усовершенствование этого прибора произошло лишь в четырнадцатом веке.

Виды

Компас имеет несколько разновидностей, при помощи них можно не только отыскать стороны света, но также выполнить и другие вычисления, к примеру, определить угол и так далее.

Устройства могут быть разделены на две большие группы:

• Механические, то есть иметь намагниченную стрелку из металла, которая указывает в северном направлении.

• Электронные, выполненные из дисплея, процессора и других электронных компонентов. На дисплее может выводиться не только необходимое направление, но также и другая необходимая информация.

Также можно выделить приспособления по типу применения:

• Туристические. Они выполняются в виде круглой коробки, в ее центре вращается магнетизированная стрелка, указывающая на север. С краю устройства находится шкала вращения, на которой обозначены цифрами градусы азимута. Устройство может быть с жидким наполнением, полностью герметичным или не герметичным. Подобные туристические приспособления бывают разнообразными по размерам, цветовому сочетанию, а также разными по дополнительному оснащению. К примеру, в ремешке устройства может располагаться термометр или какой-нибудь иной датчик.

• Военный компас похож на туристический. Однако в нем дополнительно присутствует линейка, визирное приспособление, линза для увеличения изображения. Устройство выполнено в металлическом варианте. Данный прибор на порядок точнее туристического.

• Геологический. В данном случае деления шкалы идет против стрелки часов. В приборе имеется полулимб и клинометр, данные приспособления помогают вычислить углы слоев.

• Астрономический. При помощи него можно находить стороны света благодаря звездам и светилам. Прибор весьма точен, однако требует наличия звезд, которые в основном видны лишь в ночное время. Получается, что в дневное время его практически нельзя будет использовать.

• Гироскопический. У него в основании имеется гироскоп, что позволяет ему направлять стрелку на настоящий полюс, а не на магнитный. Это более точный прибор, который часто используется на воздушных, а также морских судах.

• Устройство под наименованием буссоль. Оно является неотъемлемым приспособлением для геодезиста, при помощи него можно находить углы падения во время съемок на местности. Его также часто применяют для наведения артиллерийских орудий для ведения огня.

Электронный компас имеет разновидности:

• Радио устройство. Отличие такого прибора в том, что он указывает на объект, который излучает радиоволны, например радиомаяк. Такие устройства широко используются в авиации с целью пространственного ориентирования при полете. Однако с появлением GPS такие приборы применяются все реже.
• В туристическом электронном устройстве в отличие от стандартного классического приспособления отсутствует магнитная стрелка. Данный прибор работает полностью на электронной начинке. Стороны света здесь находятся с помощью магнитного притяжения, создаваемых электронной схемой. Кроме всего прочего в указанных устройствах часто присутствуют разные программы, которые позволяют посмотреть время и даже фильмы.
• Устройства с системами GPS и ГЛОНАС. Благодаря электронной начинке и спутниковой навигации подобные устройства способны максимально точно находить место, где человек в данный момент находится. Однако необходимо учитывать, что для этого потребуется сигналы, полученные с трех спутников.

Устройство

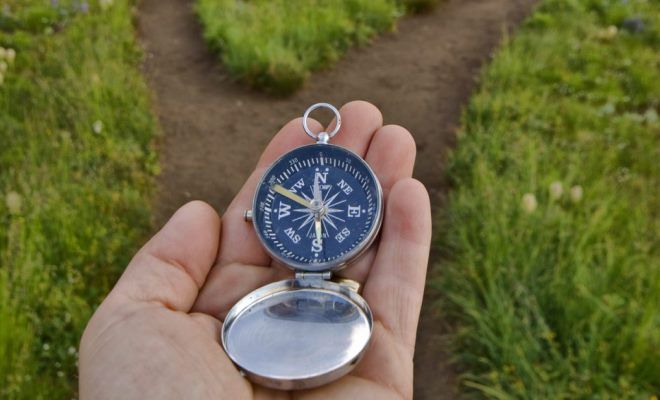

Классический магнитный компас содержит следующие элементы:

• Металлический или пластиковый корпус.
• Прозрачная верхняя крышка, которая защищает от погодных условий и внешних помех.
• Под крышкой находится циферблат, на котором размечены угловые градусы. Число делений зависит от конкретной модели, однако они всегда размещаются по всей окружности.
• Напротив 0 располагается север, который отмечается буквой С или N.
• В центре на игле располагается магнитная двухсторонняя стрелка, которая может окрашиваться в красный или синий цвет, чтобы пользователю было понятно, где находится север.
• При перемещении стрелка удерживается арретиром, это рычажок, который выполняет роль стопора. В момент, когда он отпускается, стрелка начинает поворачиваться на север.
• В некоторых моделях предусматривается дополнительная стрелка, она вращается вручную. Она необходима, чтобы визуально проложить курс перемещения, в том числе для удобства взаимодействия с картой. Также бывают модели с вращаемым лимбом.

Если рассматривать устройство гирокомпаса, то можно выделить гироскоп, который находится внутри полого шара, плавающего в жидкости. Шар с гироскопом выполнены так, что их центр тяжести всегда находится внизу на оси шара при горизонтальном расположении оси.

Принцип действия

• Чтобы определить стороны света, компас нужно держать горизонтально.
• Поднимают арретир, чтобы освободить стрелку. В результате стрелка начинает вращаться, после чего ждут, пока она остановится.
• Далее поворотом устройства нужно ориентировать его таким образом, чтобы подвести деление 0 градусов лимба под север, то есть конец окрашенной стрелки. В результате получается определить направление севера, юга, востока и запада.

Чтобы определить азимут определенного объекта необходимо встать лицом к объекту и расположить устройство горизонтально. Крышку необходимо повернуть таким образом, чтобы линия визирования была спроектирована на определенный объект. В результате по указателю будет виден азимут на лимбе.

Применение

• Компас с магнитной стрелкой нельзя использовать в близи предметов из металла, магнитов, линий электропередач, а также других источников электромагнитных излучений. Если не соблюдать данного правила, то можно легко заблудиться, ведь север будет находиться в неверном направлении.
• Также необходимо учитывать, что залежи полезных ископаемых также будут способствовать отклонению стрелки.
• Бывают дни, когда себя проявляют магнитные бури, которые могут несколько искажать магнитное поле Земли.
• Во время вращения устройства пользователь не должен крутиться. Также не стоит поворачивать стрелку искусственно, наклоняя устройство либо заклинивая стрелку.

Это важнейший прибор, который используется для навигации. Его применяют путешественники, туристы, обычные люди, которые отправляются в поход. Его используют в авиации, на флоте, в армии. Устройства в каждом отдельном случае могут использоваться разные, ведь все зависит от специфики. К примеру, при передвижении пешком используются одни модели, при поездке на машине, плавании на судне или полете по воздуху применяются совершенно иные.

Как выбрать компас

• В первую очередь компас следует подбирать с учетом того, как Вы будете путешествовать.
• Для туристических походов лучше всего подойдут классические модели, которые имеют линейку и градусное деление. Это позволит выполнить градусные вычисления, а также рассчитать азимут.
• Для велосипедистов лучше всего выбирать GPS навигатор. Однако следует учитывать, что может быстро сесть аккумулятор. Поэтому про запас следует прихватить классическую модель устройства.
• Если Вы собираетесь лететь на вертолете или самолете, то лучше всего использовать электронный навигатор. Такие устройства являются многофункциональными, они позволят также определить давление и высоту.
• При покупке механического устройства следует проверить устройство на точность показаний. Для этого необходимо положить устройство на ровную поверхность, после чего дождаться остановки стрелки. Далее нужно поднести к устройству металлический предмет. Следует дождаться отклонения стрелки в необходимую сторону, и убрать предмет. После того, как вы убрали предмет, стрелка должна вернуться в прежнее положение, погрешностей не должно быть. Данную процедуру следует повторить несколько раз, чтобы убедиться в работе устройства. Металлический предмет следует подносить с разных сторон.
• При выборе других видов следует проконсультироваться со знающими людьми и консультантами.

Похожие темы:

виды компасов и принцип работы

И снова здравствуйте, дорогие друзья! Отгадайте загадку!

Когда с тобою этот друг,

Ты можешь без дорог

Шагать на север и на юг,

На запад и восток!

Догадались? Вот вам подсказка! Это устройство, помогающее ориентироваться на местности, не заблудиться в лесу и найти обратный путь. Ну, конечно же, это компас!

Кто-то, может быть, улыбнётся: зачем сегодня простачок-компас, если в мире новейших технологий прокладывать дорогу можно современными навигаторами!

Безусловно, нужно идти в ногу со временем и облегчать себе жизнь при помощи модных технических примочек. Но если вдруг в глухом лесу у супер-проводника сядет батарейка, а с собой запасной нет? Или откажет GPS-связь? Как тогда быть? Пусть это возможно не пригодится, но каждый из нас должен, по крайней мере, знать, как пользоваться компасом, чтобы легко воспользоваться им при необходимости.

Как появился компас?

Прежде чем научить вас правильно пользоваться этим простым прибором, хотелось бы кратко рассказать, кто придумал эту штучку, помогающую находить дорогу.

Как вы думаете, где родился компас? Вы не поверите, но здесь опять не обошлось без китайцев! По некоторым имеющимся фактам доисторические приборы для определения сторон света появились у них ещё до нашей эры. Позднее, с X века, китайцы использовали его для определения правильного пути в пустыне.

Из Китая компас перекочевал к арабским мореходам, которые так нуждались в проводнике. Намагниченный предмет, помещённый в воду, поворачивался к одной стороне света.

Европейцы обрели нужный прибор к XIII веку и усовершенствовали его. Итальянец Джойя сделал циферблат, а также разделил его на 16 частей. Кроме того, он закрепил стрелку на тонкой шпильке, а чашу прибора закрыл стеклом,налив туда воды.

С тех пор прошло немало лет,  компас учёные всё время совершенствовали, но сама европейская идея сегодня не изменилась.

Какие бывают компасы?

Разновидности путеводителей связаны с тем, где их используют.

Магнитные приборы

Содержат намагниченный элемент, который взаимодействует с магнитным полем нашей планеты, указывая на магнитные полюса. Наиболее распространённая модель была изобретена российским инженером Адриановым. Она названа по имени изобретателя. Это известные помощники туристов.

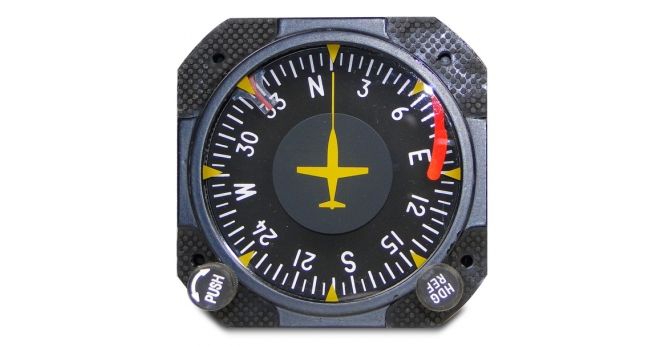

Электромагнитные приборы

Работают за счёт магнитной индукции и применяются в самолётах, а также морских судах. Они не намагничиваются от металла, поэтому дают меньшую погрешность.

Гирокомпасы

Работают с помощью особенного прибора под названием гироскоп. Это такое устройство, которое реагирует на изменение угла ориентации. Такие приборы применяют в судоходстве, а также ракетной технике.

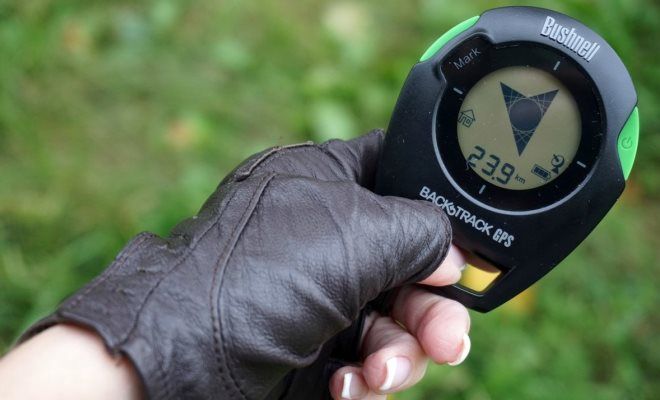

Электронные компасы

Это новинка последних десятилетий, которая уже больше смахивает на навигатор, так как ловит сигнал от спутника.

Как работает обычный компас?

Чтобы научиться ориентироваться, нужно понимать, что из себя представляет обычный компас, а также как он работает. Предлагаю рассмотреть всем известную адрианову модель.

Магнитный прибор состоит из корпуса и расположенной в центре иголочки, на которой держится стрелка. Чаще всего эта стрелка окрашена двумя цветами: один её кончик – синий, а другой – красный. Правильно работающий компас всегда синей стрелкой смотрит на север, красная же, соответственно, показывает точно противоположно — на юг.

Ещё у него есть шкала. Называется она лимб и состоит из цифр. Внешняя шкала цифр разделена делениями от 0 до 360. Это градус, или угол, поворота стрелки. По нему устанавливают направление движения. Кроме того, на лимбе могут быть подписаны стороны света русскими или английскими заглавными буквами:

— С или N обозначает север,

— Ю или S значит юг,

— В или Е направляет на восток,

— З или W показывает, где запад.

Прежде чем использовать компас, его проверяют. Чтобы убедиться, что ваш прибор работает без ошибок, нужно положить его на горизонтальную поверхность и дождаться, пока стрелка замрёт, показывая, где север. Поднесите к прибору любой металлический предмет. Под воздействием магнита стрелка отклонится в его сторону. Затем убираем из поля действия металл и наблюдаем за нашей стрелкой.

Если наш компас исправный, то стрелочка непременно повернётся в исходное положение на север.

Это важно! Магнитным компасом не пользуются около линий электропередач, а также вблизи железнодорожных путей. Стрелка начинает тянуться к металлу, поэтому механизм работает неправильно.

Учимся ходить по компасу

Научиться пользоваться компасом перед тем, как отправиться с ним в далёкий путь, можно в квартире. Итак, вот короткая инструкция, которая поможет вам освоить это нехитрый прибор и при помощи него благополучно вернуться обратно из путешествия.

1. Выбираем ориентир, откуда идём, куда потом вернёмся. Для этого подойдёт неподвижный предмет в квартире. А вот в лесу будет лучше, если этим ориентиром станет что-то  протяжённое, например, дорога или река, чтобы не промахнуться. Поворачиваемся лицом к ориентиру.
2. Правильное положение компаса – на поднесённой к груди ладони. Это, когда вы определяете направление без карты. Если вы хотите свериться с нахождением пункта назначения по карте, то кладём карту на ровную поверхность, а сверху неё – компас.
3. Поворачиваем компас до тех пор, пока стрелка не установится ровно на обозначении севера.
4. Через центр проводим мысленно линию, куда мы пойдём. Ну, например, в соседнюю комнату. Если хотите, для этого можно использовать прямой предмет: дома линейку, а на природе – ветку.
5. Смотрим цифры и определяем градусы от нулевого показателя до условной линии по часовой стрелке. Это будет наш азимут, или точка возврата. Запоминаем, а лучше записываем.
6. Смотрим цифру, которая по линии находится точно в противоположной стороне от азимута. Например, азимуту 315 будет противоположна цифра 135. Это направление, куда мы идём. Запоминаем или записываем.

Здесь наша работа с компасом закончилась. Идём себе в соседнюю комнату «по грибы и ягоды». Когда приходит время возвращаться домой, достаём наш компас и начинаем искать правильный путь.

1. Компас кладём на ладошку. Устанавливаем стрелочку по направлению к северу.
2. Строим линию возвращения: через центр соединяем две цифры: точку азимута и ту, что указывала наше первоначальное движение, а именно к«соседнему лесу».
3. Возвращаемся туда, куда направлен азимут.

Если вы вернулись в первоначальную точку к условному ориентиру, то смело можете отправляться в путешествие. Если вместо кухни, откуда вы вышли, вы вдруг вернулись к ванной комнате, то в лес вам ещё рановато. Нужно потренироваться.

Это важно! Если ваш путь извилист и часто сворачивает то в одну, то в другую сторону, опытные путешественники советуют разделить его на участки, на каждом участке выбирать отдельный ориентир и записать его данные. Возвращаться от точки до точки будет проще.

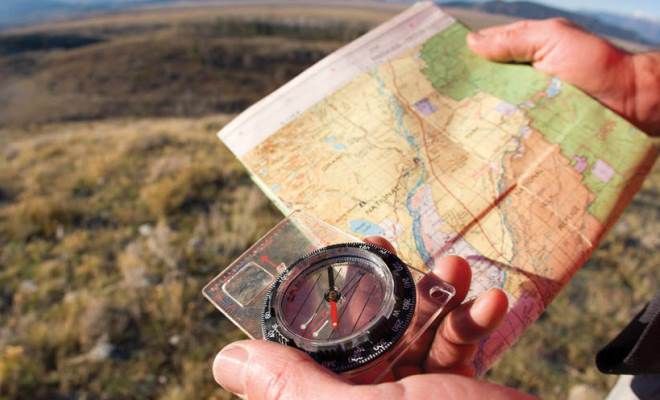

Как перенести путь на карту?

Некоторым туристам удобно идти по карте, где нанесены условные обозначения. Иногда это просто необходимо, когда не знаешь точных координат, а нужное место нарисовано лишь графически. Как его найти за несколько километров? Нужно перенести свой курс на обычную карту.

1. Карту кладём на ровную поверхность.
2. Компас размещаем поверх карты так, чтобы использовать его край как линию от текущего места до вашего места назначения.
3. Крутим прибор, пока стрелка не упрётся в указатель севера. Но! В указатель не на самом устройстве, а указатель северного направления, нарисованного на карте (так называемый географический север).
4. Как только стрелочка прибора соединилась со стрелочкой, нарисованной на карте, смотрим цифру — азимут, показывающий на место, куда мы идём.
5. Цифру назначения запоминаем, карту убираем.

Перемещение по карте помогает и тогда, когда вы заблудились. Для этого достаточно на бумаге найти ориентир, около которого вы находитесь, например, река или дорога, и при помощи инструкции, описанной выше, выйти к нужному месту.

Соблазняли и запад меня, и восток.

Только им никогда я не верил!

Я прошёл и проплыл сотни миль и дорог,

Но душа вечно рвётся на север!

Это верно, что есть у каждого путь,

Да нечасто он прост и привычен!

А пройти по нему, не плутать, не свернуть,

Сможет тот, кто как я, намагничен!

Убедились, что ничего сложного в пользовании компасом нет?! Зато этот простой прибор может стать незаменимым помощником! Поэтому берите скорее его, крутите, тренируйтесь, ведь скоро лето, а это хорошее время проверить свои знания и устроить соревнования по ориентированию!

Для закрепления полученной информации посмотрите видео-урок, и если что-то до сих пор было непонятно, то после просмотра все обязательно прояснится.

Советую вам почитать еще одну интересную статью про то, как был изобретен телефон.

Друзья, не забудьте подписаться на новости блога, чтобы не пропустить новые интересные статьи! И присоединяйтесь к нам «ВКонтакте»!

«ШколаЛа» ненадолго прощается с вами с пожеланиями хороших путешествий!

Евгения Климкович.

Какие бывают компасы, и почему на корабле нужны все

Артиллерийский компас

Принцип работы у них у всех одинаковый – намагниченная стрелка поворачивается в магнитном поле Земли.

Горный компас

Достоинства у всех у них тоже одинаковые – конструкция простая, стоимость относительно невысокая, работать с ними легко.

Судовой магнитный компас

Недостатки у магнитных компасов тоже одни и те же. Во-первых, они «боятся» металлических предметов – показания компаса могут испортить обычные ножницы или нож. Они «сходят с ума» в местах магнитных аномалий (например, крупных залежей железных руд). Наконец, они показывают направление на магнитный полюс Земли, а не на географический – то есть далеко не всегда правильно указывают направление. В высоких широтах (например, в Арктике или в Антарктиде) магнитный компас «врёт» так сильно, что прокладывать по нему курс/путь становится нереально.

Индукционный, он же электромагнитный

В школе на уроках физики в 8 классе учительница показывает очень интересный опыт: берёт магнит, катушку из проволоки и эту катушку двигает вдоль магнита – и в ней откуда ни возьмись вдруг появляется электрический ток! Это интереснейшее явление называется электромагнитной индукцией – в проводнике, движущемся поперёк линий магнитного поля, возникает электрический ток.

Учёные подумали: «Но ведь корабль или самолёт тоже движутся внутри магнитного поля Земли! Значит, в катушке из провода внутри этого корабля или самолёта должен возникать слабый ток, причём его сила зависит от того, в какую сторону направлена катушка!». Так появился на свет индукционный компас – в нём используются две или три катушки, в которых ток «наводится» магнитным полем нашей планеты.

Индукционный компас

Главный плюс такого компаса – он не боится металлических предметов и деталей вблизи. Под такой можно сколько хочешь подкладывать топор – а он всё равно будет точно показывать направление! Главный минус – индукционный компас работает только в движении, причём желательно с высокой скоростью. Прочие минусы – требует электропитания, сложная конструкция и, как обычный магнитный компас, очень сильно «врёт» в высоких широтах.

Астрокомпас, он же солнечный и звёздный

Приблизительно определять направление «по солнцу» и «по звёздам» люди умели уже тысячи лет назад. Скажем, в полдень солнце показывает на юг. А ночью полярная звезда показывает на север. Нельзя ли на основе этого принципа сделать точные компасы, пригодные для лётчиков и судоводителей? – задумались специалисты. Оказалось, можно! Так появился на свет астрокомпас. Астрокомпасы бывают солнечные и звёздные.

Один из первых в нашей стране солнечных компасов («солнечный указатель курса», сокращённо «СУК») был установлен на самолёт АНТ-25, на котором лётчики Чкалов, Байдуков и Беляков совершили первый в мире межконтинентальный перелёт через северный полюс. Там, где магнитный компас не справлялся, солнечный компас отработал безукоризненно.

Солнечный компас

Основа любого астрокомпаса – подвижный визир и часовой механизм. Если астрокомпас солнечный, штурману достаточно указать широту, точное время и навести визир на солнце; в результате прибор тут же покажет точное направление на север и позволит установить нужный курс корабля или самолёта. Если астрокомпас звёздный, штурману нужно предварительно выбрать определённую яркую звезду (навигационную звезду) и настроить астрокомпас под её небесные координаты. Дальнейший ход работы полностью совпадает с солнечным компасом.

Звездный компас

Преимущества астрокомпаса понятны – он точен, он показывает истинный север, ему не страшны никакие магнитные аномалии или металлические предметы. Однако недостатки тоже есть – он довольно сложен в конструкции, для работы с астрокомпасом нужен опытный штурман, знающий звёздное небо. Астрокомпас не работает в условиях шторма, сильной болтанки и банальной облачной погоды. Если небо закрыто тучами – самый лучший астрокомпас становится бесполезным. Наконец, солнечный компас бесполезен ночью, а звёздный – днём, сами понимаете почему.

Гирокомпас, или что можно сделать из детской игрушки

Была ли у вас в детстве юла? Она же волчок? Да наверняка была – это одна из самых древних и популярных во всём мире детских игрушек. Даже в «Азбуке» какое слово на букву «Ю» всегда рисуют? Раскрути юлу – и она стоит ровно, не падает, сохраняет своё положение в пространстве, даже если её толкнуть или осторожно перенести в другое место…

«У Юры была Юла». Казалось бы, при чём тут компас?

«А нельзя ли свойство юлы удерживать постоянное направление использовать для определения направления на север?» – подумали изобретатели. Дело было не простое и успехом увенчалось далеко не с первой попытки – но в результате на свет появился «компас-юла». Научное название юлы – гироскоп, поэтому новый прибор назвали гирокомпас.

Гирокомпас в разрезе. Видна «юла» в кардановом подвесе

Внутри гирокомпаса – массивный быстро вращающийся ротор в кардановом подвесе. Ротор стремится сохранять положение в пространстве. Но ведь наша с вами Земля тоже вращается, верно? Поэтому угол наклона ротора в подвесе постепенно изменяется. Если специальным противовесом перевести ротор в горизонтальную плоскость, он как бы сам по себе медленно повернётся и укажет нам на север – то есть ось его вращения встанет в плоскости оси вращения Земли. Сложно, но эффективно.

Современный судовый гирокомпас

Достоинства гирокомпаса – он показывает истинный север, ему не страшны магнитные помехи, он не зависит от погоды или времени суток. Недостатки? Он требует электропитания, он очень тяжёлый (больше 25 килограммов!), он сложен в обращении и настройке.

Радиокомпас, или сплошная автоматика

Сразу после открытия радио в конце XIX века учёным стало ясно, что радио можно использовать для определения пеленга – то есть направления на источник радиосигнала. Достаточно создать поворачивающуюся антенну – если развернуть её к источнику «лицом», сигнал будет самым сильным, если повернуть «боком», то самым слабым. Если установить на земле постоянно работающий радиопередатчик (радиомаяк), а вращающуюся антенну и приёмник поставить на корабль или самолёт, то штурман, зная частоту радиомаяка и его координаты (из специального справочника), может быстро определить направление на маяк – и, соответственно, направление на север и курс судна. Созданное устройство назвали автоматическим радиокомпасом.

Циферблат радиокомпаса. Обратите внимание, тут две стрелки для двух радиомаяков

Автоматический радиокомпас – штука очень удобная. Достаточно просто задать частоту и «поймать» сигнал маяка, а дальше радиокомпас сам определит направление и покажет верный курс пилоту на приборной доске. Сейчас по всей Земле установлены тысячи радиомаяков, позволяющих судам и самолётам уверенно держать курс даже в самую ненастную погоду. Работа с радиомаяками настолько удобна и эффективна, что даже появившиеся в последние 30 лет навигационные спутниковые системы GPS и ГЛОНАСС не смогли их вытеснить.

Панель управления современным цифровым радиокомпасом

Достоинства радиокомпаса – удобство, автоматический режим работы, высочайшая точность. Недостатки – требует электропитания, а главное – требует «видимости» хотя бы одного радиомаяка. Если из-за атмосферных помех (например, во время гроз или магнитных бурь) или дальности ни один радиомаяк «не слышен», радиокомпас превращается в бесполезный набор металла и электроники.

Что лучше?

Нетрудно догадаться, что у всех типов компасов есть как достоинства, так и недостатки. Именно поэтому на всех современных судах и самолётах такие системы дублируются, иногда многократно. Например, на судне может стоять и проверенный столетиями магнитный компас, и гирокомпас, и радиокомпас, и астрономический компас, и ультрасовременный GPS-навигатор – причём хороший штурман (и капитан тоже) просто обязаны уметь обращаться со всеми этими приборами. Выйдет из строя один – воспользуемся другим, не уверены в показаниях вот этого – сравним с показаниями вот того. Глубокие разносторонние знания – вот основа безопасности вождения судов и самолётов, даже в наш компьютерный век. Автоматическая прокладка курса – это хорошо, но автоматику тоже необходимо постоянно проверять и перепроверять человеку! Иначе может случиться беда – скажем, как с круизным лайнером Costa Concordia в 2012 году.

Какие бывают компасы, и почему на корабле нужны все

Обыкновенный магнитный компас (компас Адрианова) знаком каждому школьнику. Положил на ладонь, отпустил стопор (арретир), дождался, пока стрелка покажет на север – и все дела! А в темноте он ещё и светится, что ужасно круто!

Компас Адрианова

Существуют более сложные разновидности этого прибора – артиллерийский компас, горный компас, морской компас в кардановом подвесе.

Артиллерийский компас

Принцип работы у них у всех одинаковый – намагниченная стрелка поворачивается в магнитном поле Земли.

Горный компас

Достоинства у всех у них тоже одинаковые – конструкция простая, стоимость относительно невысокая, работать с ними легко.

Судовой магнитный компас

Недостатки у магнитных компасов тоже одни и те же. Во-первых, они «боятся» металлических предметов – показания компаса могут испортить обычные ножницы или нож. Они «сходят с ума» в местах магнитных аномалий (например, крупных залежей железных руд). Наконец, они показывают направление на магнитный полюс Земли, а не на географический – то есть далеко не всегда правильно указывают направление. В высоких широтах (например, в Арктике или в Антарктиде) магнитный компас «врёт» так сильно, что прокладывать по нему курс/путь становится нереально.

Индукционный, он же электромагнитный

В школе на уроках физики в 8 классе учительница показывает очень интересный опыт: берёт магнит, катушку из проволоки и эту катушку двигает вдоль магнита – и в ней откуда ни возьмись вдруг появляется электрический ток! Это интереснейшее явление называется электромагнитной индукцией – в проводнике, движущемся поперёк линий магнитного поля, возникает электрический ток.

Учёные подумали: «Но ведь корабль или самолёт тоже движутся внутри магнитного поля Земли! Значит, в катушке из провода внутри этого корабля или самолёта должен возникать слабый ток, причём его сила зависит от того, в какую сторону направлена катушка!». Так появился на свет индукционный компас

– в нём используются две или три катушки, в которых ток «наводится» магнитным полем нашей планеты.

Индукционный компас

Главный плюс такого компаса – он не боится металлических предметов и деталей вблизи. Под такой можно сколько хочешь подкладывать топор – а он всё равно будет точно показывать направление! Главный минус – индукционный компас работает только в движении, причём желательно с высокой скоростью. Прочие минусы – требует электропитания, сложная конструкция и, как обычный магнитный компас, очень сильно «врёт» в высоких широтах.

Астрокомпас, он же солнечный и звёздный

Приблизительно определять направление «по солнцу» и «по звёздам» люди умели уже тысячи лет назад. Скажем, в полдень солнце показывает на юг. А ночью полярная звезда показывает на север. Нельзя ли на основе этого принципа сделать точные компасы, пригодные для лётчиков и судоводителей? – задумались специалисты. Оказалось, можно! Так появился на свет

астрокомпас. Астрокомпасы бывают солнечные и звёздные.

Один из первых в нашей стране солнечных компасов («солнечный указатель курса», сокращённо «СУК») был установлен на самолёт АНТ-25, на котором лётчики Чкалов, Байдуков и Беляков совершили первый в мире межконтинентальный перелёт через северный полюс. Там, где магнитный компас не справлялся, солнечный компас отработал безукоризненно.

Солнечный компас

Основа любого астрокомпаса – подвижный визир и часовой механизм. Если астрокомпас солнечный, штурману достаточно указать широту, точное время и навести визир на солнце; в результате прибор тут же покажет точное направление на север и позволит установить нужный курс корабля или самолёта. Если астрокомпас звёздный, штурману нужно предварительно выбрать определённую яркую звезду (навигационную звезду) и настроить астрокомпас под её небесные координаты. Дальнейший ход работы полностью совпадает с солнечным компасом.

Звездный компас

Преимущества астрокомпаса понятны – он точен, он показывает истинный север, ему не страшны никакие магнитные аномалии или металлические предметы. Однако недостатки тоже есть – он довольно сложен в конструкции, для работы с астрокомпасом нужен опытный штурман, знающий звёздное небо. Астрокомпас не работает в условиях шторма, сильной болтанки и банальной облачной погоды. Если небо закрыто тучами – самый лучший астрокомпас становится бесполезным. Наконец, солнечный компас бесполезен ночью, а звёздный – днём, сами понимаете почему.

Гирокомпас, или что можно сделать из детской игрушки

Была ли у вас в детстве юла? Она же волчок? Да наверняка была – это одна из самых древних и популярных во всём мире детских игрушек. Даже в «Азбуке» какое слово на букву «Ю» всегда рисуют? Раскрути юлу – и она стоит ровно, не падает, сохраняет своё положение в пространстве, даже если её толкнуть или осторожно перенести в другое место…

«У Юры была Юла». Казалось бы, причём тут компас?

«А нельзя ли свойство юлы удерживать постоянное направление использовать для определения направления на север?» – подумали изобретатели. Дело было не простое и успехом увенчалось далеко не с первой попытки – но в результате на свет появился «компас-юла». Научное название юлы –

гироскоп, поэтому новый прибор назвали гирокомпас.

Гирокомпас в разрезе. Видна «юла» в кардановом подвесе

Внутри гирокомпаса – массивный быстро вращающийся ротор в кардановом подвесе. Ротор стремится сохранять положение в пространстве. Но ведь наша с вами Земля тоже вращается, верно? Поэтому угол наклона ротора в подвесе постепенно изменяется. Если специальным противовесом перевести ротор в горизонтальную плоскость, он как бы сам по себе медленно повернётся и укажет нам на север – то есть ось

его вращения встанет в плоскости оси вращения Земли. Сложно, но эффективно.

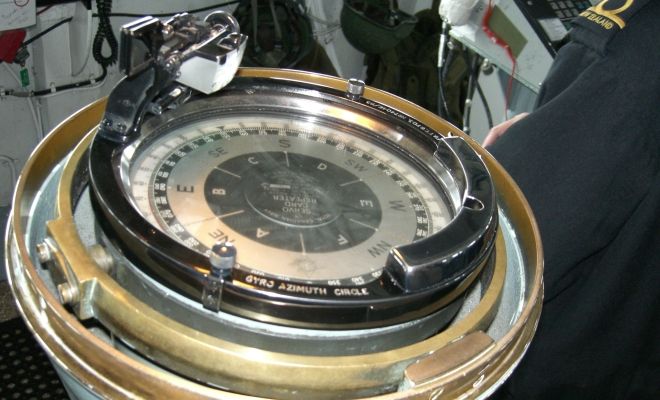

Современный судовый гирокомпас

Достоинства гирокомпаса – он показывает истинный север, ему не страшны магнитные помехи, он не зависит от погоды или времени суток. Недостатки? Он требует электропитания, он очень тяжёлый (больше 25 килограммов!), он сложен в обращении и настройке.

Радиокомпас, или сплошная автоматика

Сразу после открытия радио в конце XIX века учёным стало ясно, что радио можно использовать для определения пеленга – то есть направления на источник радиосигнала. Достаточно создать поворачивающуюся антенну – если развернуть её к источнику «лицом», сигнал будет самым сильным, если повернуть «боком», то самым слабым. Если установить на земле постоянно работающий радиопередатчик (радиомаяк), а вращающуюся антенну и приёмник поставить на корабль или самолёт, то штурман, зная частоту радиомаяка и его координаты (из специального справочника), может быстро определить направление на маяк – и, соответственно, направление на север и курс судна. Созданное устройство назвали

автоматическим радиокомпасом.

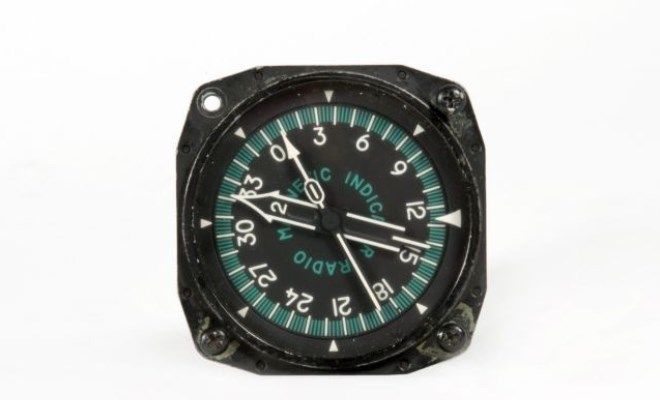

Циферблат радиокомпаса. Обратите внимание, тут две стрелки для двух радиомаяков

Автоматический радиокомпас – штука очень удобная. Достаточно просто задать частоту и «поймать» сигнал маяка, а дальше радиокомпас сам определит направление и покажет верный курс пилоту на приборной доске. Сейчас по всей Земле установлены тысячи радиомаяков, позволяющих судам и самолётам уверенно держать курс даже в самую ненастную погоду. Работа с радиомаяками настолько удобна и эффективна, что даже появившиеся в последние 30 лет навигационные спутниковые системы GPS и ГЛОНАСС не смогли их вытеснить.

Панель управления современным цифровым радиокомпасом

Достоинства радиокомпаса – удобство, автоматический режим работы, высочайшая точность. Недостатки – требует электропитания, а главное – требует «видимости» хотя бы одного радиомаяка. Если из-за атмосферных помех (например, во время гроз или магнитных бурь) или дальности ни один радиомаяк «не слышен», радиокомпас превращается в бесполезный набор металла и электроники.

Что лучше?

Нетрудно догадаться, что у всех типов компасов есть как достоинства, так и недостатки. Именно поэтому на всех современных судах и самолётах такие системы дублируются, иногда многократно. Например, на судне может стоять и проверенный столетиями магнитный компас, и гирокомпас, и радиокомпас, и астрономический компас, и ультрасовременный GPS-навигатор – причём хороший штурман (и капитан тоже) просто обязаны уметь обращаться со всеми этими приборами. Выйдет из строя один – воспользуемся другим, не уверены в показаниях вот этого – сравним с показаниями вот того. Глубокие разносторонние знания – вот основа безопасности вождения судов и самолётов, даже в наш компьютерный век. Автоматическая прокладка курса – это хорошо, но автоматику тоже необходимо постоянно проверять и перепроверять человеку! Иначе может случиться беда – скажем, как с круизным лайнером Costa Concordia в 2012 году.

Источник

Компас – что это такое, как выглядит, как работает, для чего нужен, история, приложение компас

Одним из самых великих изобретений человечества можно по праву считать компас. В наши дни такой прибор имеет несколько разновидностей в зависимости от конструкции и области применения. Каждым из них важно правильно пользоваться и знать нюансы эксплуатации.

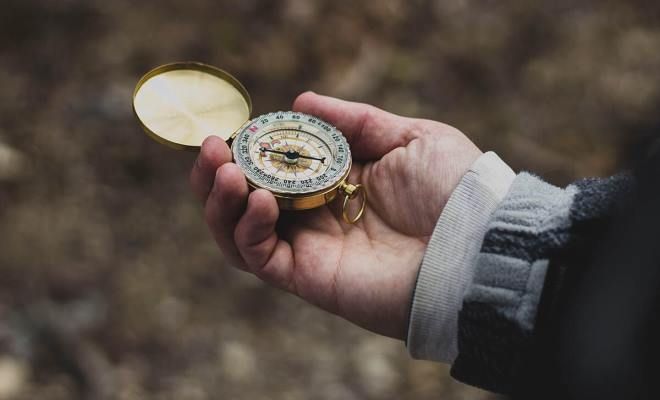

Что такое компас?

Для многих профессий и занятий очень важно понимание своего местонахождения и направления движения. Для этой цели еще несколько тысячелетий назад было сконструировано особое устройство – компас. Из школьных уроков географии многие помнят, что компас – это специализированный прибор для горизонтального ориентирования на местности. Он может указывать на магнитные полюса нашей планеты, стороны света и другие объекты.

Как выглядит компас?

Современные компасы могут существенно отличаться друг от друга устройством, однако самый простой прибор выглядит следующим образом:

1. В прозрачном корпусе располагается закрепленная подвижная металлическая намагниченная стрелка, которая и указывает на Северный магнитный полюс Земли, свободно вращаясь вокруг своей оси.
2. Под стрелкой обязательно располагается картушка. Это подвижный диск с нанесенными по окружности делениями градусов или румбов. Ее еще могут именовать лимбом.
3. Каждый компас имеет специальные обозначения сторон света, на которые указывает стрелка север, юг, восток и запад.
4. На боковой стороне корпуса имеется металлическая пластина, которую называют тормоз или арретир. Она необходима для фиксации стрелки в неподвижном положении.

Как работает компас?

Для точного понимания того, как работает компас, важно знать о строении магнитного поля нашей планеты. Оно является силовым и возникает из-за постоянного вращения Земли, оказывая воздействие на электрические заряды. На основе этих знаний и был изобретен прибор для ориентирования:

1. В наши дни основной материал из чего сделана стрелка компаса – это алюминий, на который нанесено специальное покрытие разнополярного магнита.
2. Под воздействием силового поля земли на намагниченную стрелку, она свободно вращается и всегда располагается вдоль магнитных линий.
3. Стоит понимать, куда показывает стрелка компаса. Синий ее конец всегда направлен на северный магнитный полюс Земли, а красный – на южный.

Для чего нужен компас?

Основная функция того, для чего был разработан прибор для ориентирования – это точное определение нужного направления движения:

1. В древние времена их использовали мореплаватели и пустынные караваны для того чтобы не сбиться с пути и прийти в точку назначение.
2. В наши дни компас не потерял свой актуальности. Он нужен путешественникам для правильного прокладывания маршрута, геологам и геодезистам, пилотам и представителям многих других профессий, которым важно быстро и точно ориентироваться на местности.

История компаса

Это прибор считается одним из самых древних и полезных изобретений человечества:

1. Изобретение компаса впервые описал в III в. до н.э. китаец Хань Фэй-цзы. В своих трудах он рассказывал о ложке из магнетита, установленной на медной и деревянной пластине. Ее раскручивали, а после остановки конец ложки всегда указывал на юг.
2. Позже в Китае намагниченную стрелку в форме рыбы опускали в емкость со шкалой и водой. Голова рыбы всегда указывала на юг. Китаец Шэнь Гуа намагничивал швейную иглу и подвешивал ее на шелковой нити.
3. Позже изобретение переняли арабы, которые использовали его для путешествий через пустыню.
4. В XIII в. о приборе узнали европейцы. Тогда он представлял собой пробку с плавающей внутри намагниченной иглой. Чуть позже для защиты содержимого от ветра прибор стали помещать в стеклянный корпус.
5. Несколько позже стрелку стали устанавливать на круг из бумаги, который сначала разделили на 16, а затем 32 части.
6. В дальнейшем систему совершенствовали для того чтобы увеличить точность показаний при проведении измерений при качке, на корабле или верхом на лошади, к примеру.

Виды компасов

В наши дни существует несколько видов компаса. Каждый из них был сконструирован для использования в тех или иных условиях:

1. Магнитный или самый простой прибор.
2. Электромагнитное устройство для ориентирования, применяемое в машинах и самолетах.
3. Жидкостный прибор.
4. Электронный или современный.
5. Гироскопический.
6. Радиокомпас.

Магнитный компас

Самый простой и древний прибор для определения горизонтальных направлений – это магнитный компас. Еще его именуют Адриановым в честь российского ученого и инженера-изобретателя. Такой прибор состоит из:

1. Корпуса из металла или пластика.
2. Циферблата с нанесением делений градусов.
3. Намагниченной стрелки, которая взаимодействует с магнитным полем Земли.

Такой стрелочный компас считается самым распространенным и часто используемым прибором туристов, путешественников и геологов. Однако стоит помнить, что прибор вблизи скопления металлов, линий электропередач, магнитных полюсов планеты и в зонах магнитных аномалий может указывать неверное направление.

Электромагнитный компас

Более совершенный прибор, указывающий направление и используемый в самолетах, автомобилях и кораблях, – это электромагнитный компас. Его действие основано на явлении магнитной индукции:

1. Рамки с обмотками в нем выступают в роли ротора, а магнитное поле планеты – статора.
2. Курс движения указывается благодаря соотношению напряжений, наводимых в обмотках в естественном магнитном поле.

К преимуществам прибора можно отнести отсутствие погрешностей вблизи ферромагнитных материалов и электрических приборов. Первым таким устройствам для работы требовалась большая скорость движения, поэтому они и были изначально использованы в авиации. Считается, что впервые его использовал Чарльз Линдберг в своем знаменитом перелете через Атлантику.

Электронный компас

Разобраться с тем, что это такое простейший компас, невозможно без упоминания более современных приборов для ориентирования на местности, к которым относится электронная разновидность. Устройство является неким аналогом знакомых всем навигаторов:

1. Это аккумуляторный прибор, который получает специализированные сигналы от спутника.
2. Главным преимуществом электронного компаса принято считать его высокую точность работы, так как в устройстве учитывается магнитное склонение и другие особенности, мешающие точно работать другим разновидностям.
3. Основным минусом устройства является привязка к заряду аккумулятора, поэтому его не используют в длительных походах без возможности подзарядки.

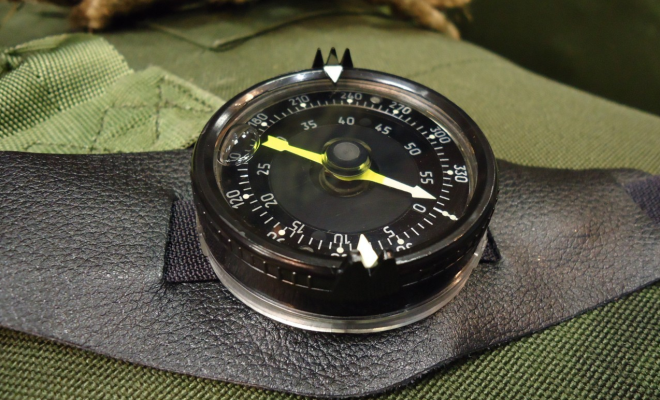

Жидкостный компас

Популярное устройство магнитного компаса Андрианова имеет существенный недостаток. В нем стрелка в корпусе располагается в воздушной среде. От этого она долго стабилизируется и слабо применяется при постоянном движении. Поэтому туристу необходимо останавливаться и ждать, чтобы определить точное направление движения.

Эта проблема была решена в 1936 году Туомасом Вохлоненом. Он поместил стрелку в специальную незамерзающую жидкость, которая амортизирует колебания стрелки, увеличивая точность и скорость показания. На большой высоте или при экстремально низкой температуре в жидкости могут образовываться пузырьки, которые никак не влияют на точность показаний и исчезают при нормализации атмосферных параметров.

Радиокомпас

Еще одной разновидностью прибора для ориентирования является автоматический радиокомпас, который еще иногда именуют автоматическим бортовым радиопеленгатором. Этот прибор:

1. Настраивается на несущую частоту и указывает не на стороны света, а на объект, излучающий радиоволны.
2. Он работает вне зависимости от погодных условий и времени суток.
3. Используется в основном в авиации для ориентирования и пространственного сканирования, определения точки нахождения радиопередатчика и выполняет функции резервного приемника радиосигнала.
4. С появлением более современных GPS устройств постепенно утрачивает свое значение.

Гирокомпас

Еще один самый точный указатель направления – это гироскопический прибор. Его в основном применяют на морских судах и ракетостроении, в самолетах ведь прибор точнее других указывает на географический, а не магнитный полюс планеты, работает даже при сильном раскачивании морского или воздушного судна. В его основу встроен принцип свойств гироскопа и суточного вращения Земли на основе идей французского ученого Фуко:

1. В нем в карданном подвесе встроено вращающееся колесо (ротор).
2. Для указания направления ротор удерживается в горизонтальном положении относительно горизонта специальными грузами.
3. Сила земного притяжения создает крутящий момент под действием вращения планеты, и ось поворачивается строго на географический север.

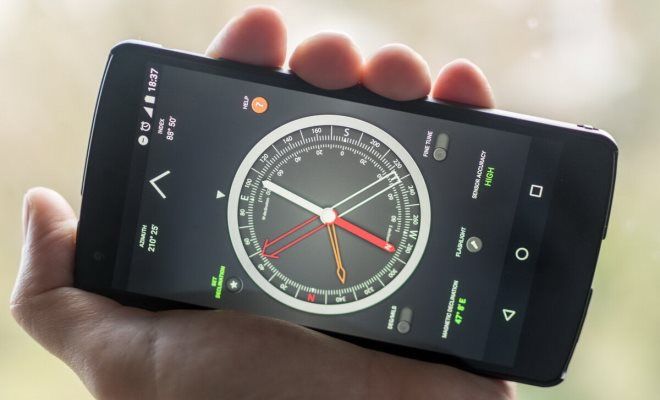

Приложение компас

С распространением гаджетов определять направление движения можно и без специального прибора, используя лишь смартфон или планшет с возможностью выхода в интернет или датчиком GPS. Компас на телефоне может быть:

1. Предустановленным. Такая функция есть практически на всех Android-устройствах. Работа осуществляется посредством встроенных датчиков и подключения к системе GPS.
2. Дополнительно установленным пользователем. Существует большое количество бесплатных приложений, которые можно легко установить из официального магазина разработчика. Многие из них не требуют подключения к интернету, что удобно в путешествиях по местности с нестабильной мобильной сетью.

Как выбрать компас?

Для того чтобы выбрать оптимальный прибор для определенной цели путешествия, важно учитывать следующие его характеристики:

1. Размер и характеристики корпуса. Туристический компас должен быть компактным и легким, снабженным противоударным корпусом и влагозащитой. Тогда как геодезический более масштабный с увеличением для мелких деталей.
2. Тип прибора. Аккумуляторные модели хороши в кратковременных поездках, тогда как стандартные магнитные или жидкостные работают вне зависимости от условий.
3. Наличие дополнительных возможностей. Это может быть гироскоп, инженерная линейка или лупа, подсветка, барометр или альтиметр. Все эти устройства применяются для различных исследований.

Как проверить компас?

Путешественникам важно, чтобы север на компасе четко совпадал с магнитным севером земли для точного определения направление маршрута. В некоторых ситуациях стрелка компаса может размагнититься и указывать неверное направление. Проверить работу прибора несложно, для этого нужно:

1. Разместить оборудование на ровной гладкой поверхности.
2. Отпустить фиксатор и дождаться стабилизации стрелки.
3. Запомнить деление, на которое она указывает.
4. Затем быстро поднести и убрать небольшой металлический предмет. Гвоздь, к примеру.
5. Вновь дождаться стабилизации стрелки.
6. Если после эксперимента деление, на которое указывает стрелка совпадает с тем, которое было до, то прибор исправен. Если же нет, то прибор лучше заменить.

Как пользоваться компасом?

Каждый турист и путешественник должен знать простые правила пользования компасом:

1. Для измерения направления прибор по ходу движения нужно расположить на ровной горизонтальной поверхности или в руке строго параллельно земле. Металлические предметы и электрические устройства не должны находиться поблизости.
2. Отпустить фиксатор стрелки.
3. Дождаться ее стабилизации и отметить направление, которое она указывает.
4. Дальше использование компаса сводится к повороту кольца с указанием севера непосредственно к указанию стрелки.
5. Затем при необходимости можно подстроить карту по направлению компаса и скорректировать маршрут.

Как определить стороны света?

В основном руководстве, как ориентироваться по компасу, всегда указывается, что на поворотном кольце отмечаются как основные стороны света, так и промежуточные:

1. Север обозначается буквой С русской или N латинской (north).
2. Юг обозначается русской буквой Ю или латинской S (south).
3. Восток маркируется буквой В или Е (east).
4. Запад маркируется буквами З или W (west).
5. Промежуточные значения маркируются, к примеру, ССВ или СВ и прочие.

Как сделать компас?

В экстремальных условиях многих путешественников выручали знания, как сделать компас своими руками. Это несложное задание по плечу каждому:

1. Для этого нужно взять обычную швейную иглу.
2. Один ее конец стоит намагнитить. Для этого можно потереть ее с любым магнитом. Заряд металлу может передать и трение с натуральным шелком. Заряженный конец обязательно маркируется краской.
3. Другой конец важно размагнитить, подержав, например, над огнем.
4. Затем нужно взять любую емкость с водой (не металлическую).
5. Положить иголку на любую легкую плавающую поверхность: пенопласт, пробка.
6. Опустить иголку на своеобразной подставке и немного подождать. Маркированный конец иглы будет указывать на север.



история его открытия, где и кто изобрел компас

История компаса уходит в глубь веков. Первые упоминания истории создания уходят к IV—III веку до нашей эры. Однако, ученые-историки имеют несколько версий относительно первооткрывателя. Изобретение компаса, его преобразование и открытие новых моделей увлекательно и интересно туристу и простому школьнику.

С ним также связана история навигации и спортивного ориентирования, строительство усыпальниц и пирамид для императоров и фараонов. В истории все взаимосвязано. Важно выяснить в каком году и при каких обстоятельствах был создан старый компас.

Зачем вообще, людям понадобился компас

В лесах или населенной местности можно сориентироваться по внешним признакам. Это мох на деревьях, особенности роста деревьев и их кольца, муравейники. В некоторых культурах определение сторон света возможно по постройкам и расположению вещей в домах.

В море, океане или пустыне такое ориентирование возможно в ясную погоду. При этом необходимо следить за движением солнца или дожидаться ночного неба для ориентирования по звездам. В пасмурную погоду такие варианты практически невозможны.

Именно тогда человек ощутил острую нужду в создании специального прибора, позволяющего определить стороны горизонта и следовать намеченному пути. Таким чудо-изобретением стал компас.

Как выглядели первые приборы

Первый компас был изобретен в III веке до нашей эры. Старый компас представлял собой ложку с выпуклым шарообразным основанием и тонкой ручкой. Материал — магнетит.

Перед использованием ее тщательно отполировывали и устанавливали на также отполированную медную или деревянную пластину. Чтобы черенок показал на юг — ложку приводили в движение. Вращение происходило на выпуклой части, а черенок находился в воздухе, благодаря идеально вымеренному балансу.

Старый компас представлял собой ложку.

Спустя некоторое время ученые заметили неточности в показаниях и в IX веке был изобретен плавающий. Он представлял собой магнит, который разогревали, а потом помещали в сосуд с водой.

Плавая на поверхности, он пододвигался к южной стороне. Спустя некоторое время, в то же тысячелетие, плавающий сменила подвешенная на нити тонкая игла, а через несколько лет ее начали крепить на шпильку. Защищать стрелку от ветра начали в XII веке.

Кто придумал первый компас

Ученые-историки и по сей день спорят о стране, претендующей на звание изобретателя. Дело в том, что история уходит вглубь веков вплоть до III столетия до нашей эры и судить о том, кто придумал и изобрел компас, можно лишь на основании летописей.

Страны-претенденты где изобрели компас:

• Греция;
• Индия;
• Китай.

Рассмотрим более подробно факты из истории каждой страны.

Первый китайский компас

Сторонники китайской теории опираются на летописи Древнего Китая, датированные III тысячелетием до нашей эры. Первый обладатель компаса — император Хуан Ди.

Древний прибор сделан в виде колесницы во главе которой закреплена фигура человечка, показывающего на юг. Тщательно продуманная система шестеренок связывала колесницу с транспортным средством императора.

Таким образом, фигурка указывала всегда южное направление, вне зависимости от поворота колес. Направление для колесницы устанавливалось до момента крепления к императорской повозке.

Первый китайский компас

Вторая теория происхождения компаса по летописям, найденным в древнем Китае, рассказывает об использовании ложки как ориентира. Эта версия кажется ученым более вероятной, так как именно в III тысячелетии до нашей эры раскрыты магнитные свойства ферромагнетика, применяемого в фен-шуе.

Как изобретали компас в Греции

Греция, как известно из истории, страна ученых. Явление магнетизма здесь начали изучать еще в VII—VI веках до нашей эры. Первым, кто замет явление притяжения магнетита к железу, стал Фалес Милетский.

Во времена развития философских знаний явление связывали с присутствием душ в этих элементах. А позже Сократ установил, что магнетиты могут притягиваться и отталкиваться друг от друга.

Именно с этого момента началось активное исследование природы магнетизма, который позже сказался на открытии и изобретении компаса. Первое изобретение, отдаленно напоминающее компас, было открыто спустя 300 лет.

Первый компас в Индии

Индия попала в список благодаря горе возле реки Инд. Жители отметили, что она притягивает к себе железные приборы. Магнитные свойства применяли сначала в медицине, а позже в морских плаваниях.

Компас изобрели для судоходства. Он представлял собой банку с водой, в которую помещали самодельную рыбку. Определить южное направление можно было по направлению головы этой рыбки. Для изготовления стрелки использовали магнит.

От XIV века и до наших дней

Старый компас в его первоначальном виде просуществовал с III века до нашей эры вплоть до IX века. Затем его сменила банка с плавающим магнитом в виде рыбки. В XII столетии он распространился на территории арабских и европейских стран.

Именно с того момента ученые начали раздумывать над возможными видоизменениями, которые облегчат взаимодействие с этим прибором и повысят точность.

Существенный вклад в развитие внесли итальянцы. Они отказались от сосуда с водой. В XIV веке под крышку стали помещать бумажное полотно с указанием сторон света. Стрелку поместили на острие.

Спустя некоторое время, для уменьшения колебаний иглу, служившую стрелкой размещали на кардановом подвесе. Это позволило пользоваться компасом на кораблях даже во время шторма и сильной качки. Это произошло в XVI веке. А уже в XVII столетии компас дополнили линейкой и визиром.

С тех пор прибор претерпевал лишь незначительные доработки. Магнитный компас, каким мы знаем его сегодня, был запатентован в 1908 году и носил название Эйнштейна-Аншютца. Эти приборы отличаются от своих предшественников:

• они компактны;
• точность результата;
• простота использования;
• дополнение вспомогательными элементами.

С тех пор они были запущены в массовое производство.

Дальнейшее распространение компаса

Наряду с изучением природы магнетизма и магнитных полей, путешественники и ученые придумывали всевозможные варианты доработки. Современные модели значительно отличаются от древнего компаса.

Они компактны, просты в использовании, дают точный результат за более короткий промежуток времени. Многие из них снабжаются дополнительными элементами такими как:

• лупа;
• визир;
• линейка и так далее.

Некоторые модели, а именно те, что выдаются военным и армейцам, изготовлены из ударопрочного и водонепроницаемого материала. Однако, суть их осталась неизменной. Компас все так же применяется для определения сторон света и для ориентирования на местности. Однако, сегодня выдвигаются все более жесткие требования.

Современные разновидности компасов

Известно несколько разновидностей, которые используются туристами и представителями отдельных профессий.

Магнитные — самый простой вид прибора. Его чаще всего используют туристы и путешественники. Он позволяет сориентироваться на местности. Однако, такой прибор требует определенных навыков от своего владельца.

Они бывают водные и воздушные. В первом случае под прозрачной крышкой корпуса находится специальная жидкость. Под прозрачным корпусом второго варианта находится воздух. Принципиальной разницы в работе этих устройств нет, а наполнение никак не влияет на точность результата.

Некоторые модели усовершенствованы и вместо стрелки под крышкой располагается намагниченный циферблат (диск). Это несколько упрощает задачу ориентирования, так как путешественнику не нужно дожидаться момента стабилизации стрелки для совмещения ее с северной стороной на циферблате (лимбе).

Как известно, точность предоставляемых данных во многом зависит от окружающих предметов. Вблизи от груды металла или электроприборов данные могут быть искажены. Нельзя забывать и о магнитном склонении.

Такие погрешности играют существенную роль при ориентировании пилотов. В этом случае используют электромагнитные компасы. Наличие электричества и магнитных импульсов никак не сказывается на точности предоставляемого результата, а современные технологии учитывают всевозможные погрешности.

Гирокомпасы установлены на большинстве морских судов. Особенность его работы заключается в ориентировании. Если магнитный предшественник улавливает магнитные поля, опоясывающие планету, то гирокомпас ориентирован на геополитический Северный полюс.

Гирокомпас

В морском плавании это позволяет избежать многих погрешностей, связанных с магнитным склонением. Однако, многие моряки не отказываются полностью от магнитного предшественника и сверяют полученные данные с обоих видов, учитывая магнитное склонение, указываемое в картах.

Электронный компас — самый сложный вид. Изобретение последнего столетия. Принцип его работы основан на взаимодействии с системой спутниковой навигации. Такие приборы не подойдут туристу-любителю.

Это изобретение для профессионалов. В нем учитываются всевозможные погрешности, а данные считаются самыми точными. Единственный, но существенный минус — необходимость наличия сети электропитания. Аккумулятор может разрядиться в неподходящий момент. Поэтому туристу рекомендуется всегда иметь под рукой магнитного предшественника.

Также нельзя обойти стороной приложения на смартфонах. Они, как и электронные компасы, основываются на связи со спутником. Навигатор — вариант современного компаса. Он больше подходит туристам, совершающим поездки за границу, вариант для любителя.

Как можно еще использовать компас

Определение сторон света — неизменное предназначение. Однако, это требуется не только морякам, пилотам и туристам. Наверняка многие слышали о китайской практике фен-шуй. В ее основе заложено рациональное построение дома и расположения вещей и элементов в нем таким образом, чтобы все окружающее человека привлекало удачу, любовь, здоровье и прочие блага.

Последователи фен-шуя утверждают, что неверное положение вещей может привести к обратному эффекту, поэтому используются компасы с предельно высокой точностью. В Китае можно купить такой компас, на котором будут изображены не только стороны света, но и подсказки по расположению вещей. Наличие градусной шкалы при этом обязательно. В профессиональной среде такой компас называют Лопань.

Строительство — вторая сфера, в которой практически невозможно обойтись без ориентирования и определения сторон света. Многие предпочитают строить дома таким образом, чтобы восходящее солнышко будило по утрам, а красочные закаты радовали глаз за чашечкой чая уютным семейным вечером.

Ландшафтный дизайн предполагает применение знаний для рационального расположения деревьев и цветов. Растения могут трепетно относиться к изобилию или недостатку солнечного света.

С момента создания старый компас претерпевал значительные изменения, но суть оставалась одной. Благодаря ему были открыты новые страны, изведана планета и до сих пор совершаются чудесные открытия. Историки трудятся над определением первооткрывателя этого изобретения.

Однако, история его открытия хранит в себе множество тайн. Остается надеяться, что пелена древности в скором времени спадет и раскроет всему свету точные факты.

Мама двоих детей. Работаю экономистом.
Люблю медицину, туризм и автомобили. Везде люблю совать свой нос — поэтому много чего знаю. Обожаю делиться своими знаниями!

символ чего, какие компасы бывают

Наверняка, у каждого в доме есть компас. Как часто вы его используете по назначению? Наверное, вообще многие не используют, и даже не знают, где этот прибор лежит. Недавно он мне понадобился, чтобы с точностью определить, где в моей квартире Восток. Стала искать компас, и кое-как нашла его среди прочих канцелярских предметов.
Для тех, кто увлекается фен-шуй, и хочет правильно разместить те или иные символы, компас просто необходим. Конечно, можно один раз определить стороны света, и больше не прикасаться к этому прибору.

Но мне стало интересно, а сам компас несёт какую-нибудь смысловую нагрузку, как символ, или нет? И в каком месте дома он должен храниться? Или пусть себе лежит в коробке с карандашами? Можно ли свой дом украсить картиной с изображением компаса?

Не трудно предположить, что компас-символ будет обозначать то же, что и компас-прибор — это ориентир,определение направления движения не только по Земле, но и по жизни в целом.

Какие бывают компасы

1. Самый привычный для нас компас — магнитный. Его придумали китайцы, указав на простом циферблате восемь сторон света. В дальнейшем, этот компас преобразовывался, становился более точным. Особое почтение этому прибору оказывали путешественники и географы. Этот компас стал для них символом перемещения во времени и пространстве.

Если вы ищете приключения в путешествиях, то украсьте интерьер своей комнаты постером с изображением такого компаса. Маленький магнитный компас в виде сувенира можно носить с собой, он принесет вам удачу.

2. Компас Ло-Пань. Он напрямую связан с символикой фен-шуй. Понять его неподготовленный человек сразу не сможет. Этот компас представляет из себя сетку из множества секторов, каждый из которых несёт определенную информацию. Из центра компаса проходит 24 луча через 36 концентрических окружностей.

Возможно, вы никогда не будете пользоваться таким компасом, но иметь его изображение, или сам компас очень полезно для тех, кто еще не нашел свой жизненный путь.

Ло Пань помогает обрести уверенность в достижении цели и построения будущего, направляя энергетические положительные потоки своему обладателю.

3. Магический компас из кельтских рун. Его называют вегвизир, скандинавский (исландский). Основными почитателями изображения этого компаса были викинги. Они накалывали на теле изображение этого компаса, считая, что он поможет найти путь и внутри самого себя. Жизнь викингов всегда подвергалась опасности, и вегвизир был для них амулетом, который помогал всегда найти путь домой.

Кроме того, изображение с печатью рун полезно носить с собой тем, кого можно ввести в заблуждение и легко сбить с жизненного пути. Если человек испытывает эмоциональную растерянность (живет, как в тумане), то ему тоже полезно иметь такой компас. Вегвизир можно приобрести в виде кулона, значка, кольца. Если сможете, нарисуйте его сами и украсьте свой дом рисунком.

Какой компас вам больше всего понравился? Любой из них несет только самую положительную символику: верность самому себе и своим идеалам, неуклонность от правильного жизненного курса. Именно эти составляющие и помогают людям добиваться успеха в жизни.

Поскольку компас определяет все стороны света, то для него не имеет значения где вы его разместите. Найдите для него лучшее на ваш взгляд место. Где бы мы ни были, любой из этих компасов поможет нам вернуться домой, не сбившись с жизненного пути.

Возможно, вам понравится статья Как составить карту желаний.

Как работает магнитный компас?

Криса Вудфорда. Последнее изменение: 8 октября 2019 г.

Когда Боб Дилан пел «как катящийся камень … без направления домой», он, очевидно, не нес компаса. Вооруженный простой немного намагниченной металл, вы почти всегда можете найти «направление домой» в мгновение. Люди используют магнитные компасы для навигации на протяжении большей части 900 лет, поэтому необходимо будь что-нибудь в этом! Что такое компасы и как они работают? И что о компасах, которые люди используют на кораблях и самолетах, где магнетизм не всегда надежный метод навигации? Рассмотрим подробнее!

Иллюстрации: Большинство компасов отмечены четырьмя основными точками: север (N), Юг (S), Запад (W), и Восток (E).Четыре (светло-синие) точки между ними — это (по часовой стрелке) NE, SE, SW и NW. Между этими точками у нас есть NNE, ENE, ESE, SSE, SSW, WSW, WNW и NNW, поэтому Стрелка компаса здесь указывает примерно на восток-северо-восток (ВСВ). Там в следующий уровень разделения, если вы хотите дать еще более точные указания. Например, между северо-северо-востоком и северо-востоком у нас есть «Северо-восток через север». Между SSE и S у нас есть «Юг через Восток».

Что такое компас?

«…. железо, богатая руда которого, помещенная в сосуд на воде, благодаря своему собственному врожденному свойству направляется сама, как грузоподъемный камень, на север и юг, на которые он опирается и на что, если его повернуть кроме того, он возвращается в норму благодаря своей собственной силе «.

Де Магнет (1600), Уильям Гилберт

Фото: Магнитный компас указывает на север, потому что он выравнивается. с магнитным полем, созданным внутри Земли. Фото Staff Sgt. Джейкоб Н.двор замка любезно предоставлено ВВС США.

Самый простой компас — это намагниченная металлическая игла, установленная таким образом, что она может свободно вращаться. (Вы можете сделать его сами, намагничив обычный иглу, осторожно поместив ее на кусок пробки и дав пробке плавают в лотке с водой.) Сама по себе игла поворачивается пока один конец не будет указывать на север, а другой — на юг. Обычно вы можете выяснить, какой конец есть какой из положения Солнца в небо, помня, что Солнце встает на востоке и заходит на западе.Итак, если вы смотрите на плавающую стрелку около полудня, с глазом слева и точкой справа, и Солнце перед вами, вы знаете, что точка указывает на север.

Как пользоваться компасом?

Фото: Магнитные компасы действительно просты в использовании, но полезно, если у вас есть карта, чтобы вы знали, в каком направлении лучше всего двигаться. Фото Доминика М. Ласко любезно предоставлено ВМС США.

Компасы, которые вы покупаете, немного сложнее плавающих игл, но работают в основном так же.У них есть легкий намагниченный указатель, установленный на очень шарнир с низким коэффициентом трения, который запечатан внутри небольшого пластикового цилиндра, заполненного жидкостью. Указатель встроен в прямоугольник из пластика, называемый компасом. карта, напечатанная с указанием сторон света компас (север, юг, восток и запад) и межкардинальный точек (северо-восток, северо-запад, юго-восток, юго-запад).

Чтобы использовать такой компас, сначала нужно выяснить, в каком направлении находится север. Вы позволили установите иглу, затем поверните карту компаса, чтобы стрелка совпала с осью север-юг и концом иглы красного цвета, отмечен стрелкой, или напечатанная буква «N» указывает на север.Тогда ты можешь мгновенно увидеть, в каком направлении находится юг, восток или запад, и (с с помощью карты) отправляйтесь в нужном вам направлении.

Как работают компасы?

Artwork: Земля ведет себя так, как будто внутри нее встроен гигантский стержневой магнит. Но магнит противоположен тому, как вы могли бы подумать, его южный полюс находится рядом с фактическим (географическим) северным полюсом Земли и наоборот. Стрелка компаса указывает на север, потому что северный полюс магнита внутри него притягивается к южному полюсу встроенного магнита Земли.Непонятно, а? Также обратите внимание, что северный магнитный полюс и настоящий северный полюс не совпадают в точности.

Магнетизм — один из первых разделов науки, который мы изучаем в школе, и почти первый мы обнаруживаем, что «полюса отталкиваются, а полюса притягиваются». Другими словами, если вы держите два стержневых магнита так, чтобы их северные полюса почти соприкасаются, отталкиваются друг от друга; если вы поверните один из магнитов так, чтобы северный полюс одного магнита был рядом южный полюс другого магнита, магниты будут притягиваться друг к другу.

Это все, что есть о компасе: красный указатель на компасе (или намагниченная стрелка на вашем самодельном компасе) — это магнит, и это будучи привлеченным собственным магнетизмом Земли (иногда называемым геомагнитное поле — «гео» просто означает Земля). Как английский ученый Уильям Гилберт около 400 лет назад объяснил, что Земля ведет себя как гигантский стержневой магнит с одним полюсом вверх в Арктике (около северного полюса) и другим полюсом вниз в Антарктиде (около Южный полюс). Если стрелка компаса указывает на север, это означает, что притягивал (притягивал) что-то около северного полюса Земли.Поскольку в отличие от полюсов привлекают, привлекает то, что привлекает ваш компас должен быть магнитный южный полюс. Другими словами, то, что мы называть северным магнитным полюсом Земли на самом деле южным полюсом магнита внутри Земли. Это довольно запутанная идея, но она будет иметь смысл, если вы всегда будете помнить что в отличие от полюсов привлекают.

Магнитное поле Земли на самом деле довольно слабое по сравнению с «мачо» силами, такими как гравитация и трение, которые действительно доминируют в нашей жизни. Для компаса быть в состоянии показать относительно крошечные эффекты земного магнетизма, мы должны свести к минимуму влияние этих других сил.Поэтому иглы компаса легкие (поэтому гравитация на них меньше влияет) и установлен на подшипниках качения (поэтому сопротивление для преодоления магнитной силы).

Почему компасы могут быть неточными

Фото: В 1960-х у космонавтов были такие маленькие компасы. как часть их спасательного снаряжения, чтобы они знали, где они были, когда вернулись на Землю. Фото любезно предоставлено Космическим центром имени Джонсона НАСА (NASA-JSC).

Компасы очень полезны, но иногда они могут сбить нас с пути из-за двух совершенно разные задачи, называемые склонением (или вариацией) и отклонение.Вот почему.

Склонение (вариация)

Земля вращается вокруг оси (своего рода невидимого стержня), проходящей через северный полюс. (иногда называемый географическим северным полюсом, на «вершине» планета) и южный полюс (или географический южный полюс, внизу) планеты). Но магнитное поле Земли немного шаткое и не вполне совпадают с его осью вращения. Итак, северный магнитный полюс (место, куда указывает ваш компас) не совсем совпадает с настоящим северным полюсом (это несколько сотен км / миль) от То же самое и с южным магнитным полюсом.

На практике разница между «истинным севером» и «магнитным севером» невелика и обычно (когда вы гуляете с компас и карта) вы можете относиться к северу, который показывает компас, как хотя он указывал на настоящий географический северный полюс. Если быть более точными, разница между «магнитным севером» и «истинным севером» составляет угол, который немного меняется от места к месту (и от года к году год, потому что положение магнитного севера Земли постоянно изменение), и это называется склонением или вариацией.Когда важна действительно точная навигация (например, на кораблях), вы должны принять во внимание склонение и исправить его.

Отклонение

Компас разработан, чтобы реагировать на магнитное поле, создаваемое вращающейся горячей массой качаются на тысячи километров вглубь Земли, но есть происходит много других вещей, гораздо более близких к вашему компасу, которые могут бросить это хорошо и действительно из строя. Если ты внутри железного корабля или автомобиль, например, весь этот металл может иметь большое значение. точность измерения компаса в определенной ситуации называется отклонение, и это угол между тем, где компас указал бы, если бы он был совершенно точным (магнитный север) и где это на самом деле указывает. Если поблизости есть магнит или вы находитесь рядом с особенно магнитный бит земной коры, или есть колеблющиеся электрические токи, генерирующие магнитные поля, стрелка компаса будет затронута, и его точность будет снижается. Самые сложные компасы имеют компенсирующие магниты. или кусков железа, встроенных в них, которые вы можете настроить, чтобы нейтрализовать любые местные магнитные последствия.

Фото: Судьбоносный компас: Это компас, которым пользовался актер Джон Уилкс Бут. плавать по реке Потомак, когда он сбежал после того, как застрелил президента США Авраама Линкольна в 1865 году. Фото любезно предоставлено Кэрол М. Хайсмит Америка, Библиотека Конгресса, Отдел эстампов и фотографий.

Компасы корабельные

Склонение и отклонение не имеют большого значения, если вы идете пешком с картой или в машина; как правило, вы можете использовать другие вещи, чтобы найти ваш путь, и вряд ли это будет катастрофой, если вы свернете не туда или два.На корабле вдали от суши и в плохую погоду (так что нельзя ориентироваться по небу), это совсем другое дело. Перед технологические достижения, такие как GPS и Пришел радар, жизни людей зависел от точной навигации только по компасу. Вот почему корабельный компасы (иногда называемые морскими компасами) были гораздо более сложнее, чем те, которые люди обычно использовали земля. В современном корабельном компасе карта компаса прикреплена к поплавку с рядом магнитные иглы под ним и свободно вращаются внутри большого стакана чаша, наполненная смесью спирта и воды (чтобы минимизировать трение и поглощают колебания движущегося корабля).Все это установлен на подвесах (шарнирах) в подставке, называемой нактоузом поэтому он остается в горизонтальном положении, даже когда корабль качается (движется вверх и вниз) и катание (покачивание из стороны в сторону) в волнах.

Компасы прочие

Гирокомпасы

Если магнитные компасы сложно использовать на кораблях, представьте, насколько они хуже в быстро движущихся самолетах. Вот почему самолеты (плюс большие корабли и некоторые наземные транспортные средства) полагаются на гирокомпасы. В отличие от магнитного компас, который указывает в одну сторону из-за магнитного притяжения, гирокомпас использует гироскоп — быстро вращающееся колесо, установленное на стабилизаторы, которые продолжают вращаться в одном направлении, в зависимости от того, поверни это.Гирокомпасы лучше справляются с более динамичным окружающая среда »на борту кораблей и самолетов, и еще одним преимуществом является то, что они могут быть настроены так, чтобы указывать истинный север (северный полюс), а не магнитный север.

Рисунок: Как работает гирокомпас: тяжелый вращающийся гироскоп (желтый, в центре), приводимый в действие электродвигателем (фиолетовый, внизу), вращается внутри двух перпендикулярных монтажных колец, называемых карданом (красным и зеленым). Они прикреплены пружинами к внешнему кожуху (синего цвета), который сам прочно прикреплен к корпусу корабля или самолета.Основная идея заключается в том, что вращающийся гироскоп держит индикатор, указывающий в одном направлении, независимо от того, как корабль или самолет отклоняется и дрейфует. Показанная здесь модель была разработана Гансом Усенером из Киля, Германия, на основании его патента США 1 136 566: Гирокомпас, запатентованного 20 апреля 1915 г., любезно предоставленного Управлением по патентам и товарным знакам США.

Гирокомпас был успешно разработан в начале 20 века американским инженером Элмером Сперри (1860–1930), запатентован в 1908 году и впервые продемонстрирован на корабле в 1911 году.Однако гирокомпас Сперри на самом деле был основан на более раннем (1906 г.) изобретении немецкого ученого. Герман Аншютц-Кемпфе (1872–1931), который с помощью Альберта Эйнштейна (1879–1955) успешно подал в суд на Сперри за нарушение патентных прав в Германии. Однако более поздние дела о нарушении патентных прав в Великобритании и США были признаны в пользу Сперри, поэтому сегодня ему в значительной степени приписывают изобретение.

Астрокомпасы

При установке магнитных компасов и гирокомпасов по Земле, астрокомпасы выровнены по положению небесных тел (фиксированные точки на небе, такие как Солнце или звезды), а затем укажите положение истинного севера.Они сложнее и труднее в использовании чем магнитные компасы, но предлагают хорошую альтернативу в таких местах, как полярные области, где магнитные компасы и гирокомпасы ненадежный.

Фото: Гирокомпас и навигационное оборудование на грузовике. Фото любезно предоставлено Геологическая служба США.

Радиокомпасы

Также называемые радиопеленгаторами (RDF), они улавливают направленные сигналы, излучаемые от радиопередатчиков. Основная идея состоит в том, что приемная антенна (на борту чего-то вроде корабля или самолета) принимает сигнал более сильный или слабый сигнал в зависимости от направления на передающую антенну.При использовании оригинального оборудования RDF вам приходилось поворачивать приемную антенну в одну или другую сторону, чтобы максимизировать или минимизировать сигнал, что позволило выяснить, где находится передатчик. С сигналами от более чем одного передатчика вы можете выяснить свою позицию. Автоматические радиопеленгаторы (ADF) на современных самолетах — это радиокомпасы, которые автоматически определяют и отображают направления с помощью указателя и циферблата, аналогично традиционному магнитному компасу.

Кто изобрел компас?

Никто не знает, когда и где были изобретены компасы, но это то, что мы знаем точно:

• ~ 300–200 до н.э .: Считается, что примитивные магнитные пеленгаторы были изобретены в Китае.
• XII век н. Э.: Более сложные компасы изобретены независимо в Китае, арабском мире и Европе, и впервые в них иглы компаса установлены на штифтах.
• 13 век: Компасы включают в себя карты компаса, отмеченные теперь уже знакомыми сторонами света и делениями.
• 15 век: Навигаторы понимают, что компасы указывают на северный магнитный полюс Земли, а не на ее истинный (географический) северный полюс.
• 16 век: Морские компасы устанавливаются в карданы, чтобы уменьшить проблемы, вызванные движением судов.
• 17 век: англичанин Уильям Гилберт публикует исчерпывающий научный отчет о магнетизме Земли и использует его, чтобы объяснить, почему компасы указывают на север.
• 1880-е: шотландский физик Уильям Томпсон (лорд Кельвин) разрабатывает компасы, которые можно настроить для работы на кораблях с железным корпусом.
• 1880-е годы: голландец Маринус Герард ван ден Бос патентует гирокомпас. Другие разрабатывают и совершенствуют изобретение в течение следующих нескольких десятилетий.
• 1900-е: Радиопеленгатор (RDF) разработан итальянскими инженерами Этторе Беллини и Алессандро Този.
• 1906: Герман Аншютц-Кемпфе (1872–1931) изобретает современный гирокомпас.
• 1911: Улучшенный гирокомпас Элмера Сперри впервые успешно прошел испытания на корабле.
• 1900–1920: Разработаны радиокомпасы (радиопеленгаторы, RDF).
• 1973: Проект спутниковой навигации GPS в Соединенных Штатах знаменует начало неуклонного перехода от традиционной навигации к более автоматизированным и простым в использовании методам поиска пути.

,

Simple English Wikipedia, бесплатная энциклопедия

Эта статья посвящена навигационному инструменту. Для инструмента рисования см. Компас (черчение).

Компас — это навигационный инструмент, использующий магнетизм. На нем есть стрелка, указывающая в направлении Северного магнитного полюса. Компас очень полезен для навигации по океанам и пустыням, а также в других местах, где мало ориентиров.

Первый компас был изобретен древними китайцами во времена династии Хань.Это был большой похожий на ложку магнитный предмет из магнетитовой руды, установленный на квадратной бронзовой пластине. ^[1]

Компас поднялся, показывая обычно обозначенные направления.

#	Указатель компаса	Abbr.	Традиционная точка ветра	Самый низкий	Средний	Самый высокий
1	Север	N	Трамонтана		0.00 °	5,62 °
2	Север на восток	NbE	Qto Tramontana verso Greco	5,63 °	11,25 °	16,87 °
3	Северо-северо-восток	NNE	Греко-Трамонтана	16,88 °	22,50 °	28,12 °
4	Северо-восток на север	NEbN	Qto Greco verso Tramontana	28.13 °	33,75 °	39,37 °
5	Северо-восток	NE	Греко	39,38 °	45,00 °	50,62 °
6	Северо-восток на восток	NEbE	Qto Greco verso Levante	50,63 °	56,25 °	61,87 °
7	восток-северо-восток	ENE	Греко-Леванте	61.88 °	67,50 °	73,12 °
8	Восток на север	EbN	Qto Levante verso Greco	73,13 °	78,75 °	84,37 °
9	Восток	E	Леванте	84,38 °	90,00 °	95,62 °
10	Восток на юг	EbS	Qto Levante verso Scirocco	95.63 °	101,25 °	106,87 °
11	восток-юго-восток	ESE	Леванте-Сирокко	106,88 °	112,50 °	118,12 °
12	Юго-восток на восток	SEbE	Qto Scirocco verso Levante	118,13 °	123,75 °	129,37 °
13	Юго-восток	SE	Scirocco	129.38 °	135,00 °	140,62 °
14	Юго-восток югом	SEbS	Qto Scirocco verso Ostro	140,63 °	146,25 °	151,87 °
15	Юго-юго-восток	SSE	Ostro-Scirocco	151,88 °	157,50 °	163,12 °
16	Юг на восток	SbE	Qto Ostro verso Scirocco	163.13 °	168,75 °	174,37 °
17	Юг	S	Остро	174,38 °	180,00 °	185,62 °
18	Юг на запад	сб.	Qto Ostro verso Libeccio	185,63 °	191,25 °	196,87 °
19	Юго-юго-запад	SSW	Ostro-Libeccio	196.88 °	202,50 °	208,12 °
20	Юго-запад югом	SWbS	Qto Libeccio verso Ostro	208,13 °	213,75 °	219,37 °
21	Юго-запад	SW	Либеччо	219,38 °	225,00 °	230,62 °
22	Юго-запад на запад	SWbW	Qto Libeccio verso Ponente	230.63 °	236,25 °	241,87 °
23	запад-юго-запад	WSW	Ponente-Libeccio	241,88 °	247,50 °	253,12 °
24	Запад на юг	Вт / с	Qto Ponente verso Libeccio	253,13 °	258,75 °	264,37 °
25	Запад	Вт	Поненте	264.38 °	270,00 °	275,62 °
26	Запад на север	WbN	Qto Ponente verso Maestro	275,63 °	281,25 °	286,87 °
27	запад-северо-запад	З.З.	Maestro-Ponente	286,88 °	292,50 °	298,12 °
28	Северо-запад на запад	NWbW	Qto Maestro verso Ponente	298.13 °	303,75 °	309,37 °
29	Северо-запад	NW	Маэстро	309,38 °	315,00 °	320,62 °
30	Северо-запад на север	NWbN	Qto Maestro verso Tramontana	320,63 °	326,25 °	331,87 °
31	Северо-северо-запад	СЗ	Маэстро-Трамонтана	331.88 °	337,50 °	343,12 °
32	Север на запад	NbW	Qto Tramontana verso Maestro	343,13 °	348,75 °	354,37 °
1	Север	N	Трамонтана	354,38 °	360,00 °

,
