«Брэн» — «пулемет для джентльменов»
Знакомство с этим пулеметом у меня состоялось еще в 10-ом классе специализированной школы №6 города Пензы на занятиях по… военному переводу. Поскольку школа была «специальной», с изучением английского языка со второго класса, вышло так, что, кроме, собственно, английского, мы на английском языке изучали и географию материков, и английскую, и американскую литературу (учили наизусть стихотворения Байрона, Шелли и Киплинга), и были у нас также технический перевод и военный перевод. На военном – кроме преподавателя английского, присутствовал и учитель НВП. На занятиях мы изучали военную структуру армий НАТО и армии США и даже учились допрашивать военнопленных: «Now I interrogate you (pig)!» — причем последнее слово использовать запрещалось, как и многие другие, столь же «образные». Разбирать и собирать мы, понятно, учились автомат Калашникова, но вот однажды наш военрук принес нам пулемет «Брэн», и мы разбирали и собирали его «по-английски», то есть знакомились со всеми терминами и названием последовательно совершаемых операций. Не знаю почему, но он мне тогда очень понравился, прежде всего, конечно, за свою необычность. Одни только ручки – одна на стволе, а другая на прикладе, чего стоили! Но почему он такой и почему так сильно отличается от РПК, военрук нам так и не объяснил. Потом прошли годы и мне встретились мемуары танкиста В.П. Чибисова «Английские танки у Крутого Лога» (Новосибирск, 1996 г.). В них он подробно описал вооружение танка «Матильда», включая пулеметы «Беса» и «Брэн», который он даже назвал «пулеметом-джентльменом» — настолько тот показался ему законченным, продуманным и удобным. Вот «Беса» — тот «нет», «не щеголь», оружие для работы, а этот, этот – настоящий джентльмен.
«Брэн» Мк I со сложенной рукояткой взведения затвора.
То есть оружие это, безусловно, интересное и вполне заслуживает о себе самого подробного рассказа.
Итак, началась история «Брэна» задолго до, собственно, его появления, в годы Первой мировой войны, где англичане использовали станковые пулеметы «Виккерс» Мк I и ручные пулеметы Льюиса М1915 года. Правда, им не понравилась автоматическая винтовка BAR M1918 A2, стрелявшая английскими патронами .303 (7,7 х 56 R), и тогда в 1922 году они озаботились созданием комитета, который должен испытать различные образцы иностранных ручных пулеметов и выбрать из них самый лучший.
В состязаниях участвовали: два пулемета Браунинга — американский BAR M1918 A2 и бельгийский FN M1922, затем датский «Мадсен» в британской версии под английские патроны; французский «Гочкис», модификация LMG Mle 1909 – Mle 1924, использовавшийся британской кавалерией в годы войны; американский «Льюис», (тип D) модификация 1915 года; и «родной» Бидмор — Фархар Mk I. Стреляли много и долго, затем в 1924-1930 гг. провели еще четыре конкурса, учредили первый приз для победителя в размере £ 3000, но ни один из пулеметов испытания не выдержал.
Во время испытаний 1927 года на них впервые попал и чешский пулемет ZB-26 Вацлава Холека (1886-1954). Последний, будучи самоучкой, как Браунинг или Дегтярев, сумел, однако, создать вполне конкурентоспособный образец, который был уже принят на вооружение в Чехословакии и выпускался на заводе в Брно. Правда, пулемет Холека был сконструирован под германский патрон для «маузера» калибра 7,92-мм без закраины, а англичанам требовалось оружие под патроны с закраиной калибра 7,71-мм, применявшиеся в винтовке «Ли-Энфильд».
«Брэн» и рядом с ним его чехословацкий предшественник ZB vz.26.
29 октября 1930 года начался очередной конкурс. На этот раз испытывались французский пулемет Дарна, который, однако, из-за задержек успеха не имел, венгерский «Кирай-Энде» и британский «Виккерс-Бертье» Mk I. Чешский пулемет также испытывался и показал неплохие результаты. К этому времени лицензию на его производство приобрел Китай, так что оружие это уже воевало. Каждый год появлялся образец, чем-то отличающийся от предыдущего, так что совершенствование базовой модели шло «step by step», то есть «ступенька за ступенькой».
Пулемёт ZB 30 – MG 26(t).
В июне 1931 года образец ZB 30 получил английское наименование GBS 30 (Великобритания – Сброевка), принял участие в испытании вместе с французским пулеметом Дарна и английским «Виккерс-Бертье» Mk II. Огонь велся по целям на расстоянии от 500 до 2500 ярдов на полигоне в Хайт, живучесть оружия после 10000 выстрелов определялась на Королевском оружейном заводе (Royal Small Arms Factory — RSAF) в Энфильде, в Мидллсексе. В «Протоколе No. 1188» по поводу GBS 30 сообщалось «… пулемет GBS является превосходным образцом, изготовленным из хороших материалов, и может быть рекомендован к принятию на вооружение».
Чехословацкий опытный пулемет ZGB-30 калибра .303.
Однако только модель ZB vz.33 полностью удовлетворила британских военных. На модернизированном Антоном Мареком, Эмануилом и Вацлавом Холеками образце была изменена длина газоотводной трубки, ствол сделан без оребрения (на чешском образце оребрение шло до самой газоотводной трубки ствола), ну и, конечно, изменена форма магазина. На чешском он был прямой, а вот на английском оказался сильно изогнутым под британские патроны .303 с закраиной. Также был установлен газовый регулятор на четыре позиции, позволяющий добиться надежной работы даже при загрязнении механизма нагаром. Впрочем, его еще раз подвергли испытаниям вместе с отечественным VB Mk II в августе 1934 года, и в конечном счете «чех» обошел «англичанина», выявив полное превосходство оружия Чехословакии. Затем последовали армейские испытания в Собственном Ее величества королевы 4-ом гусарском полку, и королевские гусары также высказались за пулемет иностранца, хотя, как известно, иностранцев в Англии того времени не очень-то и любили.
Чехословацкий опытный пулемет ZGB-33 калибра .303.
Всего было сделано 33500 выстрелов на каждый испытуемый ствол. Тесты начались в январе, а в начале февраля 1934 года завершились. Теоретически пулемет рассчитывался на 70000 выстрелов. Пулемет назвали «Брэн» — сокращенно от Брно-Энфильд, однако первый образец его, получивший марку Мк I, увидел свет только лишь 3 сентября 1937 года. Почти три года у английских инженеров ушло на разработку и обкатку технологий производства. Дело в том, что, как оказалось, сделать такое хорошее оружие не очень-то и просто. Нужно было совершить 226 операций только для изготовления ствольной коробки (!), причем все они осуществлялись на… фрезерных станках! То есть первоначально надо было взять 10-килограммовую стальную болванку, а затем пропустить ее через несколько различных станков и в итоге снять с нее 8 килограммов стружки! Сама деталь, шедшая на сборку, весила всего 2 кг! Для производства затвора следовало выполнить 270 операций, причем в обоих случаях нужно было провести 550 замеров, а допуски достигали величины 0,0005 дюйма (0,0127 мм). К концу 1937 года произвели 42 «брэна», а с мая следующего года объем выпуска достиг 200 штук в неделю.
Ручной пулемет «Брэн» Mk I.
4 августа 1938 года «Брэн» Mk I был официально принят на вооружение английской армии. Рост объемов производства достиг 300 единиц в неделю. В первую очередь новый пулемет поступил в моторизованные части и на него смотрели «почти как на реликвию», но даже там только старшие унтер-офицеры имели право сначала с ним обращаться. Впрочем, к 1940 году завод произвел их 30000 штук, что позволило насытить ими войска и обучать работе с ним не только унтер-офицеров, но и рядовых. Правда, выяснилось, что магазин, заряженный 30-ю патронами, часто заклинивает. Но если заряжать в него 28 или 29 патронов, то этой неприятности удавалось избежать.
Теперь каждое британское пехотное подразделение, состоявшее из 10 человек, получило свой «брэн». Расчет состоял из двух пехотинцев: №1 – пулеметчик-стрелок, №2 – помощник (подносчик боеприпасов). На каждое отделение полагалось по 25 снаряженных магазинов, причем на форме образца 1937 года специально предусмотрели карманы для их переноски. Пулемет оказался удобен и «солдатоустойчив», кроме того, он идеально подходил для ведения кинжального огня при обороне, а в атаке из него можно было стрелять как с бедра, так и с плеча. Скорострельность 500 выстрелов в минуту позволяла его легко контролировать, а перегревшийся ствол можно было легко заменить на новый, благо к каждому пулемету их полагалось по шесть штук!
Ручной пулемет «Брэн» L4A4 под патроны калибра 7,62×51 NATO.
К моменту, когда 3 сентября 1939 года Британия вступила во Вторую мировую войну, производство «бренов» достигло уровня 400 штук в неделю. 90% пулеметов было отправлено во Францию, где они и были потеряны. После трагедии Дюнкерка их оставалось в армии всего 2,300 штук. Зато немцы приняли их на вооружение под названием «Leichte MG-138(е)». Угроза остаться без ручного пулемета была столь велика, что были предприняты срочные меры по увеличению выпуска. Был срочно разработан новый образец Мк II, в котором от старого только принцип действия и остался. Сложный барабанный прицел убрали, дополнительную рукоятку для левой руки под прикладом убрали, сошки также упростили. Затем появились образцы Мк III и Мк IV. Первый с укороченным до 565 мм стволом (вес его составил 8,6 кг), второй с измененным прикладом. В Канаде выпускался пулемет для китайцев под патрон 7,92-мм и с прямым магазином. При этом модель Мк I также продолжала выпускаться даже в 1944 году, так что в армии эксплуатировались пулеметы сразу нескольких типов. Всего за годы войны было выпущено около 300000 пулеметов всех этих типов. На Тайване в 1952 году был начат выпуск новой версии — M 41 под американские патроны. 30-06 (7,62 x 63).
В годы Второй мировой войны из «бренов» стреляли даже туземцы Новой Гвинеи!
Принятие в 1953 году американского патрона .308W (762×51) в качестве основного винтовочного патрона для НАТО привело к тому, что английские «брэны» калибра .303 пришлось переделывать под этот новый калибр. Так появился «брэн» Мк III, переделанный под этот стандартный патрон НАТО. Ствол у него хромированный, что увеличило живучесть оружия, магазин прямой, конический пламегаситель отсутствует. Называется он «L4-A4». Применялся Королевской морской пехотой еще на Фолклендах и во время войны в Персидском заливе. Так что его вполне можно отнести к «долгожителям».
(Продолжение следует)
Bren — Википедия с видео // WIKI 2
 Bren | |
| Тип | ручной пулемёт |
|---|---|
| Страна |  Великобритания |
| Годы эксплуатации | 1938-1970-е годы |
| Принят на вооружение | 1938 |
| На вооружении | Британская империя |
| Войны и конфликты | Вторая мировая война Война в Малайе Корейская война 1950—1953 Гражданская война в Китае Суэцкий кризис Фолклендская война Война в Персидском заливе Конфликт в Северной Ирландии Восстание Мау-Мау[1] Арабо-израильская война 1948—1949 годов Китайско-индийская пограничная война Индо-пакистанский конфликт |
| Разработан | 1934 год |
| Производитель | Royal Small Arms Factory, London Borough of Enfield, John Inglis and Company, Long Branch Factory, Ishapore и Lithgow Small Arms Factory |
| Годы производства | 1935-1971 |
| Варианты | ZB-26 |
| Масса, кг | 10 кг |
| Длина, мм | 1156 мм |
| Длина ствола, мм | 635 мм |
| Патрон | .303 British 7,92×57 мм (для Китая) 7,62×51 мм НАТО |
| Калибр, мм | 7,62 мм |
| Принципы работы | отвод пороховых газов |
| Скорострельность, выстрелов/мин | 500 |
| Начальная скорость пули, м/с | 744 |
| Прицельная дальность, м | 600 м |
| Вид боепитания | коробчатый магазин на 30 патронов дисковый на 100 патронов |
| Прицел | диоптрический, секторного типа |
 Медиафайлы на Викискладе | |
Bren (Brno Enfield) — серия английских ручных пулемётов, модификация чехословацкого пулемёта ZB-26.
Ручной пулемёт Bren был разработан в начале 1930-х годов и использовался в британской армии в различных ролях до 1992 года. В то время как он наиболее известен как средство поддержки пехоты британских войск и сил Содружества во время Второй мировой войны, Bren также использовался в Корейской войне и служил во второй половине 20-го века, включая Фолклендскую войну 1982 года. Хотя он оснащен сошкой, он также мог быть установлен на треногу или смонтирован на транспортном средстве.
Bren был лицензионной версией чехословацкого ручного пулемета ZGB 33, который, в свою очередь, был модифицированной версией ZB vz. 26, которые представители британской армии испытали во время конкурса по обслуживанию огнестрельного оружия в 1930-х годах. У более позднего Bren был характерный изогнутый магазин, конический пламегаситель и быстросменный ствол. Название Bren произошло от Брно, чехословацкого города в Моравии, где Zb vz. 26 был спроектирован на заводе Zbrojovka Brno, и Энфилда, на территории которого располагался Британский королевский завод стрелкового оружия. Конструктором был Вацлав Холек, изобретатель оружия и инженер-конструктор.
В 1950-х годах многие Bren были переделаны под единый патрон НАТО 7,62 × 51 мм и модифицированы для питания из магазина для винтовки L1, данные модели были приняты на вооружение как L4. L4 в свою очередь был заменен в британской армии единым пулемётом L7, более тяжелым оружием с ленточным питанием. В 1980-х годах на вооружение стали поступать ручные пулемёты L86 под малоимпульсный патрон 5,56 × 45 мм, в результате чего Bren использовался только на турелях на некоторых автомобилях. Bren все ещё производится на индийском оборонном предприятии Indian Ordnance Factories под обозначением «Gun, Machine 7.62mm 1B».[2]
Энциклопедичный YouTube
1/5
Просмотров:317 061
141 045
218 651
81 635
163 629
✪ Bren Gun at the Range
✪ Shooting a Bren 100-Round Drum
✪ Bren Mk1 vs Browning Automatic Rifle With R. Lee Ermey
✪ 2-Gun Match: Chinese 7.62x39mm Bren
✪ RE: Bren vs Spandau — which was better? @Lindybeige
Содержание
Применение
Солдат шотландского королевского полка с Бреном в НидерландахBren использовался в британской армии как ручной пулемёт пехотного отделения. Роль же станкового пулемёта отводилась пулемётам «Виккерс» с водяным охлаждением — времён Первой мировой войны.
Изначально Bren разрабатывался под патрон калибра .303, впоследствии[когда?] он был переделан под патрон 7,62-мм НАТО.
Пулемёты показали хорошие эксплуатационные характеристики в различных климатических условиях — от суровых зим Норвегии, до жаркого района Персидского залива.
Система
Зенитный вариант
Автоматика пулемёта Bren Mk1 работает за счёт отвода части пороховых газов из канала ствола при коротком ходе поршня. Ударно-спусковой механизм позволяет ведение автоматического и одиночного огня. Газоотводный механизм имеет регулировку величины отверстия канала. Канал ствола при выстреле запирает
«Брэн» — «бабушкин кашель»
В предыдущем материале мы описали историю того, как пулемет «Брэн» появился на свет. Сегодня речь пойдет о технической, так сказать, стороне дела, поскольку любой пулемет – это машина, и в этом качестве интересен, как образец человеческого ума и возможностей технологии соответствующего времени.
Пулемет «Брэн» в разобранном виде. Хорошо видны все части, из которых он состоит, и особенности конструкции. Внизу приклад с лафетом, выше газовый поршень с рамой и курком, еще выше затвор S-образной формы, крышка отверстия для магазина, затворная рама и прочие детали.
Рассматривать это оружие начнем со ствола, ведь ствол – главная часть любой «стреляющей машины». У стволов серийных пулеметов «Брэн» Mk I, Mk II и Mk III имеется маркировка Mk I * (звездочка), и, соответственно, цифры 2 и 3. Это обозначение длины ствола, которая равна 635 мм. Ствол имеет правостороннюю нарезку с 6 нарезами шириной 2,23 мм и глубиной 0,145 мм. Шаг резьбы составляет 254 мм, что составляет 33 калибра. Пуля раскручивается в стволе за 2,2 оборота и приобретает начальную скорость 744 м/с, при скорости вращения 2930 об/мин.
Ствол с рукояткой для переноски и газовым регулятором.
Газовый регулятор.
Полный вес стволов Mk I и Mk I* составляет 2,84 кг, а вот вес ствола Mk III — 2,95 кг. Пламегаситель в форме конуса, хромирован. На левой стороне ствола расположена мушка, сдвинутая влево от оси симметрии из-за расположения магазина. Затем идет газовая камера с регулятором. В камере есть четыре канала разного диаметра, что позволяет изменять количество газа, отводимого в газовую камеру. В нормальных условиях используется стандартная настройка No. 2.
На этом фото сразу две важные детали: крышка отверстия магазина и рукоятка крепления ствола.
Стволы Mk I и Mk I * отличаются только диаметром газового регулятора, который больше у Mk I *. Ствол Mk II имеет другой, более конической формы, пламегаситель. Стволы Mk III и Mk IV были укорочены до 565 мм., так что их вес снизился до 2,35 кг, и даже до 2,2 кг у Mk IV. Каждый пулеметный расчет имел два запасных ствола. Это позволяло в случае нагрева заменить горячий ствол холодным, что, в свою очередь, снижало тепловую эрозию металла. Замена должна было производиться после расстрела 10 магазинов, то есть 300 выстрелов!
Вот так заменяется ствол.
Затвор пулемета был одной из наиболее технологически трудоемких деталей. Требовалось 270 операций, чтобы его получить, при этом стальной блок, из которого его делали, должен был потерять в весе 2,04 кг!
Затворная рама отделяется от приклада.
Пулемет имел диоптрический прицел барабанного типа Mk I, взятый один к одному с чешского пулемета. Барабан поворачивается и поднимает или опускает планку прицела. Сам прицел был калиброван от 200 до 2000 ярдов, с шагом 50 ярдов в одном делении. Позднее на «Брэн» поставили упрощенный прицел, рассчитанный на ведение огня на дистанции от 200 до 1 800 ярдов, с шагом 100 ярдов в одном делении.
Полностью отделенная затворная рама с направляющей трубкой для газового поршня.
Пулемет «Брэн» представлял собой, в общем-то, довольно типичное оружие с приводом через отвод газов из канала ствола в нижней его части. Однако, на самом деле, он очень сильно отличался по конструкции и от знаменитого «Льюиса», и от нашего не менее знаменитого «Дегтярева» ДП-27. И тот, и другой имели газоотводный механизм и ствол, соединявшийся со ствольной коробкой намертво. Здесь тоже была ствольная коробка, с которой соединялся ствол, хотя и не жестко, а с возможностью замены. Однако «изюминка» конструкции заключалась в том, и, кстати, изначально на пулемете ZB vz.26. она отсутствовала, что газоотводная трубка, в которой, как и у этих двух пулеметов, двигался газовый поршень, на самом деле, еще и выполняла функцию лафета, по которому при стрельбе силой отдачи и ствол, и затвор, и ствольная коробка, и магазин, все вместе откатывались назад. То есть газоотводная трубка была жестко соединена не со ствольной коробкой, а… только с прикладом! И именно на этом своеобразном лафете, вернее, внутри него, находился ударно-спусковой механизм, а вот все прочие механизмы, находившиеся в ствольной коробке, относительно него при выстреле сдвигались назад, хотя и не очень далеко. Такое техническое решение позволяло уменьшить отдачу и, соответственно, повысить точность огня. Хотя, разумеется, достигалось это усложнением самой конструкции и в особенности технологии производства, и повышенным требованиям к размерам допусков. Кстати, именно поэтому сошки крепились у «Брэна» именно к раме газового поршня, а не к стволу.
Затвор пулемета запирался перекосом вверх. Для этого на затворе имелся соответствующий выступ, а на ствольной коробке паз. При этом еще одной особенностью конструкции являлось расположение курка, бившего по ударнику, на… самой раме газового поршня. При выстреле поршень отходил назад, нажимал задней наклонной стороной курка на выступ в затворе и тот опускался, после чего газовый поршень, продолжая отходить назад (он имел длинный ход), отводил затвор еще дальше, и тот извлекал стреляную гильзу, которая проваливалась вниз через отверстие в раме газового поршня. Теперь в дело вступала возвратная пружина, находившаяся вместе с толкателем в трубке внутри приклада, и посылала затвор вперед. При этом из магазина подавался очередной патрон, затвор поднимался вверх выступом рамы газового поршня (при этом происходило запирание ствола), а курок бил по подпружиненному ударнику. Что касается работы ударно-спускового механизма, то она сводилась к блокировке и освобождению задней части газового поршня (для этого в нем был сделан паз), и все. То есть подвижный «курок» в нем тоже был, но он не бил по ударнику, а всего лишь освобождал газовый поршень с рамой в его задней части. Причем, важно отметить, что никаких пружин там, где они могли бы нагреваться, в этом пулемете не было. Возвратная пружина была утоплена в тело приклада и там до нее не могли добраться ни пыль, ни грязь, ни высокие температуры.
Схема действия пулемета «Брэн».
Характерной особенностью всех пулеметов Холека была система питания из магазина, расположенного на них вертикально. Причем он не был сдвинут влево, как похожий магазин пулемета «Мадсен», поэтому-то на нем и пришлось сдвигать влево прицельные приспособления. При этом на них использовались магазины малой емкости – 20 патронов, такие же, как на американской BAR. Первые GBS также имели емкость магазина 20 патронов, но затем англичане придумали свой собственный, причем удачный, несмотря на сложность задачи – сделать магазин под патроны с закраиной намного сложнее.
Вид магазина и затвора в разрезе.
Кроме этого магазина, был разработан также 200-зарядный дисковой магазин с двухрядным расположением патронов и часовой пружиной. Стандартным прицелом с таким магазином пользоваться было нельзя, поэтому такие магазины применялись на установках для зенитной стрельбы, когда на нем стоял специальный зенитный прицел. Весил он 3 кг пустой и 5 кг с патронами. Заряжать его было достаточно трудоемкой задачей, и лучше всего это было делать вдвоем. Отверстие для магазина закрывалось специальной сдвигающейся крышкой.
Прицел.
Сошки пулемета Mk I были оснащены ножками, которые можно было регулировать по высоте для удобства действия на пересеченной местности. Модель Mk II имела уже ножки фиксированной длины. Сошка старого типа ставилась на «Брэн» L4. Для L4A2 используются сошки, изготовленные из сплава, разработанного ранее для Mk IV, но от них затем отказались на ранних этапах работы над этим образцом.
Прицел со стороны барабанного механизма его привода.
Была разработана и специальная тренога весом 13,6 кг, позволявшая в случае необходимости вести огонь по самолетам. Но в 1944 году ее уже редко использовали. Угол обстрела с этого станка по горизонтали составлял 21° по обе стороны. Угол возвышения при вертикальной стрельбе был 19°. Для стрельбы по самолетам использовались также спаренные установки Твин Mk I и «Ужасные близнецы» с установленными на них прицелами «Мотли» и «Гэллоуз». Причем, так часто называли и сами установки, которые были очень популярны в Северной Африке, где, однако, чаще использовались для борьбы с наземными целями, нежели с авиацией. Позднее английское командование посчитало, что стрелять из них по германским машинам — это пустая трата боеприпасов. Их нередко монтировали на легких транспортных средствах, значительно повышая этим их огневую мощь.
«Брэн» с дисковым магазином.
Что касается последней, то тут надо отметить, что темп стрельбы составляет 450-480 выстрелов в минуту, а практически из него можно вести огонь с темпом 120-150 выстрелов в минуту. Темп стрельбы одиночными выстрелами 40-60 выстрелов в минуту. Переводчик огня размещался слева, над пистолетной рукояткой.
Что касается общей оценки этого оружия, то британцы полагают, что это лучший ручной пулемет под винтовочный патрон с закраиной. Они говорят о простом дизайне, надежности, простоте в использовании и об удобной замене стволов. К недостаткам они относят относительно большой вес, высокий расход металла при производстве и задержки при стрельбе по вине магазина, хотя устранялись они очень легко.
Один из наиболее популярных британских БТРов так и назывался «Брэн-керриер» и предназначался для перевозки 1-2 пулеметов «Брэн» и их расчетов.
Австралийцы прозвали его за характерный звук выстрелов «бабушкин кашель», и также использовали его очень широко. Всего он находился или находится на вооружении 25 стран, включая Индию и Пакистан. Торговцев «секонд-хендом», предлагающих его на продажу, никто никогда не считал, но их тоже совсем немало.
Фотографии «брена» показывают его на вооружении даже армий тех стран, которые его никогда не покупали, равно как и незаконных бандформирований чуть ли не по всему миру. Их можно увидеть на фотографиях конфликтов на Ближнем Востоке (Египет 1956, 1967, гражданская война в Ливане, Кипр 1974), в Африке (Кения – восстание «Мау-Мау», Биафра, Конго), в Индонезии, Индии (1947, война с Китаем), в Афганистане, и даже в руках солдат Королевской морской пехоты Британии в войне за Фолклендские острова в 1982 году, а также в рамках операции «Буря в пустыне» в Кувейте в 1991 году. В Европе его активно использовала ИРА и баскская организации ЭТА. Ну а всего их выпустили 302000 штук…
лучше раз увидеть, чем десять прочитать…
«Брэн» — лучше раз увидеть, чем десять прочитать…А было так, что, когда я работал над первым материалом о пулемете «Брэн», пришлось подбирать к нему информацию. Понятно, что 80, а то и 90% того, что мы, журналисты, здесь пишем, это компиляция. Но компиляция бывает тоже разная. У кого-то материал переписан, ну, скажем, из книги Разина, у кого-то с сайта фирмы «Данске манюфэкчуриз оф армз». И, конечно, одно дело брать «картинки» (иллюстрации) «просто из Интернета», когда они, чаще всего, в текст статьи для ВО даже и не вставляются (их выкидывает система безопасности сайта!), и совсем другое – брать их из источников, не слишком-то и доступных, и известных. Это и интереснее, и нет риска остаться, как старуха у разбитого корыта, когда у тебя на руках есть текст с готовыми подписями, а из 10 найденных иллюстраций вставились в него только… две!
Ну и последнее, что тоже имеет очень важное значение – это, собственно, информативность текста. Меня, например, всегда раздражают материалы без подписей – гадай, что и кто на них, либо с «картинками», не соответствующими содержанию, то есть, что первое, где нашел, то в материал и впихнул, а что это дает его читателям – дело десятое! Хотя, конечно, поиски информации, и особенно редких фотографий, дело невозможно сложное. Например, я точно знаю место, где полным-полно всякого оружия, и где мне его позволят снимать, но… тащиться на другой конец города, лезть всякому высокому начальству в глаза, объяснять, что «ты не верблюд» и в чем будет их выгода – ну очень хлопотно, а уж времени займет, ну просто очень много. Или есть у меня друг – собиратель старинного оружия. Ну… пришел вроде бы к нему в офис и все отснял, но… у него бизнес, а чужой бизнес – это чужое время (он, то есть, то его нет, то он занят, то у него клиенты – так их…), а у меня – работа и студенты, и мы иногда по месяцу, а то и два не можем пересечься в городе с населением всего в 500 тысяч человек! Поэтому-то я так и радуюсь, когда находятся хорошие и понимающие партнеры за рубежом, которые готовы в любой момент помочь с информацией, будь то англичанин – литейщик «древней бронзы» либо обладатель интересных фотографий, ну, скажем, все того же пулемета «Брэн».
Потому что хотелось бы дать тему самым исчерпывающим образом, чтобы при желании по ней можно было бы книгу написать с иллюстрациями – вот как! Вот и в предыдущих статьях было много фотографий, в том числе и отдельных деталей этого пулемета, но хотелось со всех сторон, чтобы читатели ВО «могли бы просто подержать его в руках», пусть даже и виртуальным образом. И мне это удалось, хотя и не сразу. Нашел сайт в республике Чехия, на котором была очень хорошая подборка фотографий с этим пулеметом, связался с редактором, чтобы получить разрешение на их публикацию, тот сообщил мне, кому они принадлежат, дал адрес, а уж по нему я связался с их владельцем, которого зовут Мартин Влах, и он любезно предоставил мне свои фотографии. Причем, нужно отметить, что на них изображен пулемет модели Мк I, но 1944 года выпуска. То есть, наряду с упрощенными образцами более позднего времени, выпускались и такие вот ранние модели – более сложные и трудоемкие.
Итак, вот перед вами, уважаемые посетители TOPWAR, фотогалерея с пулеметом «Брэн» во всех видах. Ну, а текст, текст был в предыдущих трех материалах.
Фото 1. «Пулемет на траве». Таким он мог выглядеть в 1944 году в ожидании боя.
Фото 2. А вот это тот же пулемет на треноге. Дело в том, что у англичан был хороший станковый пулемет «виккерс». Но он был тяжелый, как и наш «максим». Единого пулемета, подобного германским МG 34 и МG 42, у них не было. Создание «трипода» было попыткой создать такой пулемет, вернее, приблизить характеристики «Брэна» к характеристикам единого пулемета, прежде всего, по эффективности стрельбы на большие расстояния. Ведь ни с плеча, ни даже лежа, с упором на сошки, из «Брэна» далеко стрелять было нельзя. Поэтому-то и был создан вот этот станок, позволяющий вести точный и интенсивный огонь на большие расстояния.
Фото 3. «Трипод» был, как вы видите, выполнен складывающимся, и легко переносился солдатом за плечами.
Фото 4. Кстати, удобства ради приклад «Брэна» имел подпружиненный затыльник.
Фото 5. В задней части приклада у пулемета была рукоятка, однако она могла вывинчиваться и заменяться креплением, позволявшим установить пулемет на треноге.
Фото 6. Магазин у «Брэна» был очень простой, но емкий – 30 патронов с закраиной. Набивать все в него не рекомендовалось. Лучше 29 или 28, но все равно это было больше, чем 20 патронов, которые в те годы были у американской BAR.
Фото 7. Марка Мк I, мод. 1944 и привод прицела. Надо сказать, что такая конструкция была надежной, хотя и тяжелее, чем обычная колодка. И пользоваться ей можно было, не приподнимаясь над пулеметом.
Фото 8. Наш «Брэн» готов к открытию огня!
Фото 9. На этом фото мы меняем ствол. Поднимаем вверху запорную рукоятку и ствол легко извлекается за рукоятку, которая имеется на самом стволе.
Фото 10. Здесь мы видим запорную рукоятку, которой ствол замкнут намертво, и технические номера. И на стволе, а на той же рукоятке их сразу два.
Фото 11. Пистолетная рукоятка очень простой, можно сказать, примитивной формы. Переключатель огня трехпозиционный, под большой палец.
Фото 12. Рукоятка затвора для удобства сделана откидной, но для облегчения рассверлена.
Фото 13. А вот так пулемет выглядел со снятым стволом.
Фото 14. Ствол снят и лежит на треноге.
Фото 15. Хорошо видно резьбовое соединение ствола со ствольной коробкой.
Фото 16. Газовый регулятор на четыре позиции.
Фото 17. Опора одной из «ног».
Фото 18. Хорошо видно рифление на «барашке» управляющим прицелом. Даже вспотевшая рука не соскользнет и провернуть его сумеет!
Фото 19. А вот так, используя выдвижную секцию «трипода», можно было из «Брэна» стрелять по самолетам. Причем, к пулемету мог прилагаться мешок для сбора отстрелянных гильз. На танках его наличие было обязательным.
Фото 20. Таким вот образом пулеметчик мог стрелять из «Брэна», сидя за «триподом». Точность стрельбы возрастала в разы, хотя из-за не слишком большой скорострельности вести пулемет влево-вправо, чтобы «скосить» дальнюю групповую цель, надо было очень осторожно, так как иначе (при быстром движении) пучки траекторий могли пройти между целями! В этом плане германский MG 42 с его 1200 выстрелами технической скорострельности был вне досягаемости. Зато обратная картина была при сравнении нашего ППШ и МР 40. Но опытный, натренированный стрелок мог и из «Брэна» поразить находящуюся вдали цель из сразу нескольких бегущих солдат.
P.S. Автор и редакция ВО выражают свою благодарность Мартину Влаху за предоставленные для публикации фотографии.
«Брэн» — все познается в сравнении
Несмотря на появление танков – «истребителей пулеметов», военными специалистами многих стран в 20-ые годы прошлого века признавалось, что пулеметы продолжают играть жизненно важную роль в войне. Поэтому решено было продолжать их развитие по трем основным направлениям: снижения веса, увеличение скорострельности и снижение стоимости производства. В результате, вместо разделения пулеметов на два типа — легкие (ручные) пулеметы с магазином и сошками, обслуживаемые одним человеком, предназначенные для использования в боевых порядках атакующих войск, и тяжелые (станковые) пулеметы с ленточным питанием, обслуживаемые расчетом из двух человек и установленные на треногу для обороны позиций и ведения непрерывного огня, появились три разновидности. Остались ручные пулеметы, станковые пулеметы, но добавился третий промежуточный тип – единый, или средний пулемет. В последнем типе сочетались качества ручных и тяжелых пулеметов первой мировой войны. Единый пулемет был достаточно легок, его носил один человек как оружие наступления. Однако, в случае необходимости, его можно было устанавливать на станок и вести непрерывный огонь.
Пулемет «Бреда». Канадский музей войны, Оттава.
Ручные пулеметы обычно создавались по схеме, примененной в Первой мировой войне в пулеметах Льюиса и MG08/18: воздушное охлаждение ствола, подача патронов из магазина на 20 или 30 патронов, сошки, вес около 9 кг, длина около 1,2 м. Наиболее характерные образцы такого оружия: чешские пулеметы VZ 26 и VZ 30, оба калибра 7,92 мм; итальянский 6,5-мм пулемет Бреда образца 1930 года; японские пулеметы Тип 11 и Тип 66, оба калибра 6,5 мм. К ним же относятся лучшие французские пулеметы образца 1924/29 гг. и образца 1931 года, оба калибра 7,5 мм; британский 7,7-мм пулемет «Брэн» и сверхпрочный, надежный советский 7,62-мм пулемет ДП.
А поскольку все познается в сравнении, давайте и сравним все эти конструкции. Начать можно с любого образца, но начнем с самых худших. К таковым следует, вне всякого сомнения, отнести итальянский ручной пулемет «Бреда» модели 1930 года. Он был создан на основе ранних модификаций 1924, 1928 и 1929 годов, и представлял собой оружие калибра 6,5-мм с воздушным охлаждением и полусвободным затвором. Пулемет 1930 года никогда не считался удачным оружием, поскольку для облегчения удаления гильзы в него было встроено устройство для смазки патронов. Масло капало на патроны, но при этом горело в патроннике и притягивало к себе грязь и пыль, что приводило к загрязнению, и, как результат – такой пулемет имел склонность к задержкам при стрельбе. Вес пулемета «Бреда» модели 1930 года – 10,24 кг, то есть больше «Брэна» на один килограмм. Длина – 1,232 м, длина ствола – 0,52 м. Подача патронов происходит из неотъемного магазина, снаряжение которого производится из 20-зарядных обойм. Скорострельность – 450-500 выстрелов в минуту. Начальная скорость пули — 629 м/сек. То есть и система боепитания у него неудачная, и скорость пули низкая, и он более тяжелый и… «грязный». Но это еще не все. Дизайнеры отмечают, что внешне этот пулемет состоял из сплошных выступов и углов, поскольку все они цеплялись за выступы и амуницию. Ствол был сменный, но рукоятки на нем не было, и менять его следовало в асбестовых рукавицах. Ну и наконец, странная система питания. Странная тем, что гильзы израсходованных патронов попадали опять же куда? Да все туда же – в неотъемный магазин для обойм. Чтобы зарядить этот «лоток», гильзы надо было сначала удалить. В общем,… придумали итальянские конструкторы не пулемет, а… «нечто».
В отличие от итальянских конструкторов, которые трудились дома, немцам в 20-ые годы пришлось очень тяжело. Им пришлось выслать из страны многих конструкторов-оружейников, чтобы обойти запреты Версальского договора. Так, компания «Рейнметалл-Борзиг» стала работать в Швейцарии под прикрытием фирмы «Солотурн». Результатом работы стал пулемет «Солотурн» М1930, известный также как MG15.
Среди новшеств, примененных в этом оружии, – быстросъемный ствол, «прямолинейная» работа механизмов для повышения скорострельности и необычный формы спусковой крючок. При нажатии на его верхнюю часть происходил одиночный выстрел. При нажатии на нижнюю часть велась автоматическая стрельба. Характеристики этого малоизвестного, но эффективного оружия, выпущенного в количестве 5 000 единиц для армий Венгрии и Австрии, после того, как от MG30 отказались в Германии, следующие: вес – 7,7 кг, длина – 1,174 м, длина ствола – 0,596 м. Подача патронов осуществлялась из 25-зарядного (в Википедии почему-то 30-зарядный) коробчатого магазина, вставлявшегося слева. Скорострельность – 800 выстрелов в минуту. Начальная скорость пули – 760 метров в минуту. Патроны 8×56R. На основе этого пулемета компания «Рейнметалл» разработала авиационный пулемет MG15 и единый пулемет для сухопутных войск – MG34. Вот только сам MG34 был настолько нетехнологичен, что «Брэн», по сравнению с ним, казался образцом технологического совершенства. Использовать его в качестве боевого оружия было все равно, что пахать поля на «Мерседесе». Потом на его основе родился MG42 – технологичный, штампованный, удобный и все такое прочее, но сравнивать его с «брэном», как и MG34, нельзя. «Немец» – единый пулемет, «англичанин» – ручной.
MG30, Военный музей в Зальцбурге, Австрия.
Отметим, что одним из первых ручных пулеметов Первой мировой войны стал, разработанный во Франции и активно применявшийся британцами и американскими войсками, пулемет Гочкиса образца 1909 года, известный также как пулемет «Бене-Мерьсе». Он также принимал участие в первом отборочном конкурсе на лучший пулемет для английской армии, но не прошел. Это было малоэффективное оружие, использовавшее принцип отвода газов, и выпускалось оно под различные патроны, в основном, под французский 8-мм патрон и под британский – 7,7-мм. Кстати, почему не прошел. Одной из причин было то, что для питания применялись такие же обоймы, как и для среднего пулемета Гочкиса. Однако в данном случае обойма вставлялась с другой стороны, что заметно ухудшало без того ненадежную систему питания. Вес пулемета был 11,7 кг, длина – 1,2 м, длина ствола – 0,6 м. Металлическая обойма была рассчитана на 30 патронов. Скорострельность – 500 выстрелов в минуту. Начальная скорость пули – 740 м/сек.
Английские колониальные солдаты с пулеметом «Бене-Мерьсе».
Немногим лучше оказался и новый французский «ручник» или «Автоматическая винтовка обр. 1924 года» (Fusil Mitrailleur modele 1924) калибра 7,5 мм. Но…и новый пулемет, и новый патрон, как оказалось, имели массу недоработок, которые в итоге приводили к такой неприятному явлению, как разрывы ствола. Решить проблему поспешили так: мощность патрона уменьшили, а детали пулемета усилили. Новый образец назвали «Автоматическая винтовка обр. 1924/29 года». Была и ее модификация – «Пулемет обр. 1931 года», специально для применения на линии Мажино, но затем этот образец применялся и как танковый, и также на бронемашинах. Эта модель отличалась прикладом оригинальной формы и большим боковым барабанным магазином на 150 патронов. Возросли вес и длина пулемета, но для боевой техники это проблемой не являлось. Пулеметы обр. 1931 года выпускали большими партиями. И тот, и другой пулеметы производились и после войны, но вот особой популярности в мире они не сыскали. Например, ствол у этого пулемета перегревался уже после 150 выстрелов, а заменить его было целой проблемой. Кроме того, при стрельбе он сильно вибрировал.
«Автоматическая винтовка обр. 1924 года».
Сконструирован этот пулемет был по принципу отвода газов, охлаждение также воздушное. Оснащен складывающимися сошками, пистолетной рукояткой, расположенной позади спускового механизма, и сразу двумя спусковыми крючками. Передний был предназначен для ведения одиночного огня, задний – для автоматического. Пулемет образца 1924/1929 гг. весил 8,93 кг. Длина пулемета – 1 м, длина ствола – 0,5 м. Подача патронов производилась из 25-зарядного съемного магазина, установленного сверху. Скорострельность – 450 и 600 выстрелов в минуту. Начальная скорость пули – 820 м/сек.
Автоматическая винтовка/ручной пулемет BAR.
Что же касается американцев, то с ними вообще приключилась очень интересная вещь. В 1917 году знаменитый Дж.Мозес Браунинг сконструировал оружие, о принадлежности которого специалисты спорят и по сей день – автоматическую винтовку BAR. Винтовка тут же пошла в войска, применялась американскими солдатами в Европе и… заслужила немало добрых отзывов. Но… весила она при этом 8,8 кг, и имела магазин всего лишь на 20 винтовочных патронов. Лишь в 1937 году появилась ее модификация с сошками М1918А1, а затем и А2, и ее стало возможно применять и в качестве ручного пулемета. Оба образца активно использовались во Второй мировой войне, а винтовки более раннего выпуска поставлялись в Англию в территориальные войска. Далее она самым активным образом использовалась в Корее, причем пользовалась неизменной популярностью в войсках. И на вооружении армии США оставалась до 1957 года. Только вот очевидно, что сравнивать ее с «Брэном» вряд ли имеет смысл. Это все-таки не «чистый» ручной пулемет, а что-то промежуточное между ним и «просто» автоматической винтовкой.
Вьетконговцы с BAR.
Японцы скопировали пулемет Гочкиса и чешский VZ 26, соединили их в одно целое. Так получились и «Тип 11» (калибр 6,5-мм), принятый на вооружение в 1922 году, и «тип 96» – принятый в 1936-ом. И тот, и другой — творение генерала Кидзиро Намбу. Первый весил 10,2 кг — столько же, сколько и «Брэн», второй был легче – 9,2 кг. Причем, ну ладно бы они все скопировали «один в один». Зачем-то «Тип 11» был оснащен необычным зарядным устройством, питавшимся винтовочными пятизарядными обоймами. Поэтому-то «Тип 11» и заменили на «Тип 96», но… ,хотя теперь на нем и стоял магазин с верхним расположением патронов, а на ствол приделали ручку, оружие оказалось еще более нетехнологичное, чем у англичан и немецкий MG34. Все детали делались на металлорежущих станках, и отходы металла в стружку просто зашкаливали. Например, на стволе на токарном станке точили оребрение переменного диаметра. А еще непонятно зачем Кидзиро Намбу поставил на «Тип 96» крепление для клинкового штыка. Такой вот «штыковой пулемет» получился, хотя зачем пулемету весом 9 кг штык?
Пулемет «Тип 11».

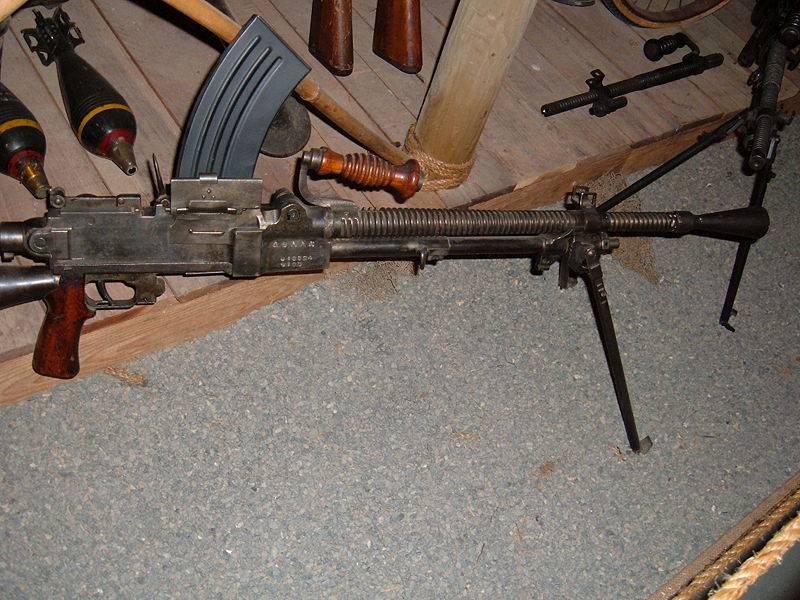

Пулемет «Тип 99» (тот же «Тип 96», но увеличенного калибра).
Ну, теперь, наверное, едва ли не самое интересное – «англичане» против «англичан». Что под этим подразумевается? А вот что: у «Брена» было еще целых два аналога, которые, правда, далеко не так известны, как он. Первый – пулемет «Бесал», который был разработан на фабрике стрелкового оружия в Бирмингеме на тот случай, если германская авиация разбомбит завод в Энфильде! Внешне они были довольно похожи, только пламегаситель цилиндрический и сама конструкция у него попроще.
Суровые английские сасовцы на джипе с пулеметами «Виккерс-Бертье».
Второй образец даже повоевал. Хотя и не так известен, как «Брэн». Речь идет о пулемете «Виккерс-Бертье», который выпускался компанией «Виккерс» на заводе в Крэсфорде. На вооружение его приняла тогда… индийская армия, а затем индийцы и сами начали производить его в Ишапуре. Опять-таки внешне он очень похож на «Брен», но без отката ствола и ствольной коробки, поэтому газовая трубка у него просто… трубка. Магазин аналогичный «брэновскому». Почему-то этот пулемет в Англии стали выпускать для ВВС и ставить на «малолитражные» самолеты для самообороны. Причем в морской авиации они прослужили до 1945 года – устанавливались в кабинах стрелка самолетов «Свордфиш». Спарки из этих пулеметов устанавливали на джипах SAS – британских сил специального назначения в Северной Африке, при этом на них устанавливались дисковые магазины. Ну, а индийская армия вся воевала с пулеметами «Виккерс-Бертье». Вес пулемета составлял 11,1 кг. Темп стрельбы 400 – 600 выстрелов в минуту. У авиационного варианта «Виккерс» GO – 1000! Так что, не будь «Брэн» столь успешен, у англичан было бы чем его заменить в любую минуту.
«Виккерс-Бертье» Мк III.
Ну и, наконец, наш ДП-27. Работу над ним В.А. Дегтярев начал еще в 1921 году. Все, кто о нем пишет, хоть по-английски, хоть по-польски и по-чешски, отмечают, что он был прост и технологичен: из 65 деталей в нем двигались только шесть! Пулемет имел темп стрельбы 520 – 580 выст/мин, при этом боевая скорострельность составляла 80 выст/мин. Высокой было и начальная скорость полета пули – 845 м/сек. Такой английский автор, как Крис Шант, отмечает высокие качества плоского дискового магазина ДП-27. Он исключал двойную подачу неудобных винтовочных патронов с закраиной и к тому же вмещал 47 патронов! Кроме того, он был дешевым в производстве, очень прочным, «солдатоустойчивым» и способным в самых неблагоприятных условиях сохранять свои высокие боевые качества! Прекрасная характеристика, не так ли?
ДП-27.
Что принято считать за серьезные недостатки? Смену ствола непосредственно в бою было осуществить очень сложно: нужен был специальный ключ и защита рук от ожогов. Возвратную пружину конструктор зачем-то поставил под стволом, и от интенсивного огня она перегревалась и теряла упругость, что было одним из немногочисленных недостатков пулемета ДП, но, тем не менее, недостатком существенным. Наконец, неудобство управления оружием и только автоматический огонь.
Магазин от ДП-27 – «тарелка» еще та…
Поэтому пулемет был модернизирован в 1944 году. Установили пистолетную рукоятку, пружину перенесли в трубку, выступающую сзади из ствольной коробки, изменили крепление сошек (раньше их нередко теряли) и облегчили замену ствола. Впрочем, последний недостаток – вес, пулемет сохранил. У ДП-27 – 11,9 кг (с магазином), а у ДПМ-44 – 12,9 кг. Ну, а вывод – вывод такой. В годы Второй мировой войны было… два замечательных ручных пулемета, каждый из которых в чем-то друг друга дополнял. «Пулемет-солдат» ДП-27 и «пулемет-джентльмен» – «Брэн». Какой лучше, определяли уже даже не их ТТХ, а ментальность тех, кто ими пользовался.
Пулемет «Bren» (Великобритания) — характеристики, описание, фото и схемы
В 1930 году британская армия объявила конкурс на новый ручной пулемет, призванный заменить устаревшие ручные пулеметы Льюис и Гочкис.
На конкурс был представлен целый ряд систем под патрон .303, как английских (Vickers-Berthier) так и иностранных (Browning BAR, Darne, Madsen, SIG KE7). Последним по времени включения в конкурс среди участников оказался чешский пулемет ZB 26 калибра 7.92 Маузер чехословацкой фирмы «Зброевка-Брно» (конструктор — Вацлав Холек), добавленный на испытания по настоянию Британского военного атташе в Чехословакии.
| ZGB-33 |
По результатам первого тура испытаний чешский пулемет показал отличные результаты, и заводу в Брно был заказан его вариант под английский патрон .303, известный как ZGB-30. Последовал еще ряд этапов испытаний и целый ряд доделок, выразившихся в появлении вариантов пулеметов ZGB-33 и ZGB-34.
В конце 1934 года было принято решение о том, что пулемет ZGB-34 полностью соответствует требованиям британской армии, и было подписано лицензионное соглашение о передаче права на производство нового пулемета на оружейном заводе в городе Энфильд (Royal Small Arms Factory Enfield).
| Bren Mk.1 |
Серийное производство нового пулемета, получившего название BREN (BRno и ENfield), было развернуто в 1937 году. Производство пулемета осуществлялось на предприятии «RSAF» в Энфилде, на заводах фирмы «JIC» в Торонто (Канада) и «SAF» в австралийском городе Литгоф. Всего было изготовлено более 300 000 пулеметов «Брен».
На вооружение Британских войск BREN Mk1 был принят 8 августа 1938 года.
Пулемет «Брен» использовался британской армией на протяжении всей второй мировой войны, и оценивался как один из лучших образцов легких ручных пулеметов.
| Bren Mk.2 |
В ходе Второй мировой войны производство пулеметов Bren также было развернуто в Канаде на заводе John Inglis Co и в Австралии на заводе Lithgow Small Arms factory. Кроме того, в ходе войны конструкция пулемета постепенно упрощалась с целью удешевления и ускорения производства, что было отражено в появлении модификаций Bren Mk.2 — Bren Mk.4. Пулемет второй модификации Mk 2 имел упрощенный прицел и новую конструкцию блока «прицел — газовый регулятор — мушка». В этой модификации была упразднена имевшаяся ранее рукоятка под прикладом. Пулемет модификации Mk 3 имел ствол уменьшенной длины и меньший вес. В модификации Mk 4 ствол был также укорочен, а вес снижен до минимально допустимых 8,68 кг.
| Bren Mk.3 |
Помимо этих вариантов пулемета под английский патрон 7,7x57R (.303) фирма Inglis выпускала вариант пулемета Bren Mk.1 под патрон 7.92х57 Маузер по заказу правительства Китая.
Когда в 1954 году Британская армия перешла на патрон 7.62х51 НАТО, было решено перевести имеющиеся пулеметы Bren под новый патрон, благо такая модификация требовала замены лишь немногих деталей, включая затвор, ствол и адаптер магазина. Такой вариант получил обозначение Bren L4, и в ряде вариантов (от L4A1 до L4A9) прослужил в Вооруженных силах Великобритании до 1980-х годов.
| Bren L4A4 |
Ручной пулемет Bren это автоматическое оружие с воздушным охлаждением быстросменного ствола. Автоматика пулемета газоотводная, с длинным ходом газового поршня, расположенного под стволом. Газоотводный механизм оснащен ручным четырехпозиционным регулятором. Запирание ствола осуществляется перекосом задней части затвора вверх. Питание патронами осуществляется из приставного сверху коробчатого магазина емкостью 30 патронов (для варианта Bren Mk.1 также выпускались 100-патронные дисковые магазины, от которых в ходе войны отказались из-за их дороговизны), выброс стреляных гильз осуществляется вниз. Пулемет допускал ведение одиночного и автоматического огня, переводчик режимов огня расположен слева над пистолетной рукояткой. Особенностью конструкции пулемета было то, что ствольная коробка со стволом и всеми механизмами имела возможность отката по длинным направляющим корпуса ударно-спускового механизма относительно приклада, что уменьшало отдачу и повышало устойчивость оружия при стрельбе. Пулемет штатно комплектовался складной двуногой сошкой, крепящейся к газовому цилиндру, затыльник приклада имел пружинный буфер для уменьшения ощущаемой стрелком отдачи. На пулеметах Bren Mk.1 дополнительно устанавливалась складная рукоятка под прикладом, на последующих вариантах от нее отказались с целью упрощения. Пулемет мог устанавливаться на специальные станки-треноги, позволявшие вести огонь, как по наземным, так и по воздушным целям, а также на технику (автомобили-вездеходы и гусеничные тягачи и транспортеры).
| BREN Mk.1 | BREN Mk.2 | BREN Mk.3 | BREN Mk.4 | BREN L4A4 | |
| Калибр, мм | 7,7x57R (.303) | 7,7x57R (.303) | 7,7x57R (.303) | 7,7x57R (.303) | 7,62×51 NATO |
| Длина, мм | 1156 | 1156 | 1082 | 1090 | 1156 |
| Длина ствола, мм | 635 | 635 | 565 | 565 | 635 |
| Вес без патронов, кг | 10,04 | 9,87 | 8,76 | 8,68 | 8,68 |
| Емкость магазина/барабана, кол. патронов | 30, 100 | 30 | 30 | 30 | 30 |
| Скорострельность, выстр/мин | 500 | 500 | 480 | 520 | 520 |
Нужно отметить, что пулеметы Bren пользовались заслуженной популярностью среди солдат за высокую надежность и точность стрельбы.
Также трофейные пулеметы находились на вооружении тыловых частей Фашистской Германии под названием 7.7 мм leMG138 (e).
Machine gun — Простая английская Википедия, бесплатная энциклопедия
Член экипажа морской команды ВМС США стреляет из крупнокалиберного пулемета. Обратите внимание на защитную броню и пояс с боеприпасами; сброс гильз. Член экипажа в замаскированной форме, радиоаппаратура, фотоаппарат на шлеме, пистолет-пулемет через плечо
A ВМС США 7,62-мм миниган GAU-17 / A. Сверху у него находится электродвигатель, который заряжает, заряжает и стреляет. Обратите внимание на быстрый выброс гильзы.Пулемет — это оружие, которое может стрелять одной пулей за другой, пока нажат спусковой крючок и есть пули, готовые к выстрелу.Это называется автоматическим огнем. Более общее название этого типа оружия — автомат . Пулеметы стреляют пулями, доставляемыми из длинной цепочки патронов, называемой боеприпасами («боеприпасы») , лентой , или используют подпружиненные коробки, называемые магазинами . Пулеметы обычно делятся на сверхмощные пулеметы, легкие пулеметы и пистолеты-пулеметы.
Крупнокалиберные пулеметы (HMG) размещаются на земле, опираются на треногу или на транспортное средство. Машина имела опору для пушки с вращающейся базой или башней.Для управления крупнокалиберным пулеметом часто требуется два человека: один для помощи с загрузкой боеприпасов, а другой для прицеливания и ведения огня. Чтобы нести одного, всегда нужны двое или больше мужчин. Известные примеры включают пулемет M2 Browning, MG42, M1919 Browning, миниган M134, крупнокалиберный пулемет Type 92 и пистолет Maxim.
Легкие пулеметы (LMG) обычно несет и стреляет один человек. Несмотря на название, LMG почти всегда опирается на сошку или треногу во время стрельбы, так как ружье обычно слишком тяжелое, чтобы стрелять стоя, хотя некоторые LMG, такие как Bren LMG и BAR, достаточно легкие, чтобы стрелять без сошек. или штатив, когда пользователь носит стропу.Известные примеры включают Bren, BAR, SAW M249, M240, RPD, RPK, PK и M-60.
Пистолеты-пулеметы (SMG) — более легкое оружие, которое стреляет менее мощными пулями (обычно пистолетными). Их намного легче спрятать и носить с собой, чем более тяжелые версии. Пистолеты-пулеметы имеют рукоятки (приклады) и носятся отдельными солдатами или полицейскими. Известные примеры включают Uzi, Heckler & Koch MP5, Thompson (также известный как Tommy Gun), MAC-10, PPSh и MP-40.
У штурмовых винтовок есть автоматические функции, но они не называются пулеметами. Они используются в основном в полуавтоматическом огне, а также обычно стреляют более легкими пулями, чем пулеметы.
Многие крупнокалиберные пулеметы, такие как пулемет Browning M2 .50 калибра, достаточно точны для поражения удаленных целей. Во время войны во Вьетнаме Карлос Хэткок стрелял с расстояния 7382 футов (2250 м) из крупнокалиберного пулемета 50-го калибра с оптическим прицелом. [1]
.12 лучших брендов тату машин 2020
Последнее обновление
Вам интересно узнать о лучших брендах тату-машин.
Мы знаем, что существует множество брендов в тату-индустрии, и многие из них не оправдывают ожиданий. Некоторые машины ломаются слишком рано, а другие просто не работают так, как должны.
Вот почему мы составили этот обзор о лучших утюжках для красок и компаниях, которые их производят.
Найдите несколько минут, чтобы просмотреть его и познакомиться с некоторыми из лучших тату-машин для начинающих и профессионалов.
Быстрое сравнение
Если вы не хотите читать статью полностью, ознакомьтесь с нашими любимыми продуктами в таблице ниже.
Baltimore Street Irons
Baltimore Street Irons — американская компания, основанная в 2007 году. Ее основал художник «Трей» Чарльз Фриланд.
Трей начал создавать тату-машинки ручной работы в конце 1990-х годов. И сегодня его бизнес продолжает изготовление станков на заказ из бронзы, стали и чугуна.
Одним из главных достоинств является то, что они лично тестируют каждый производимый продукт.
Модифицированная тату-машина Walker — Baltimore Street Irons
Modified Walker — это машина для футеровки, которая специально работает немного медленно. Более низкая скорость позволяет лучше контролировать.
Фурнитура выполнена из латуни на стальной раме, припаянной серебром. Все вручную отполировано и пропитано маслом, вплоть до крепления задней гайки-барашка и винта с накатанной головкой.
Кроме того, измерительный щуп вырезается вручную из цельного куска металла.
Епископ
Bishop был основан опытным тату-мастером Франко Вескови в 2008 году. Их машины производятся в США и имеют годовую гарантию. Если с вашим ружьем что-то пойдет не так, они сделают собственный ремонт.
МашиныBishop оснащены швейцарскими двигателями, немецкими подшипниками и авиационными алюминиевыми рамами.
Bishop Authentic Rotary тату-машина
Это один из лучших образцов ротационной татуировочной машины премиум-класса. Он весит всего 3,8 унции и работает очень тихо и плавно.
Не только вы оцените это, но и ваши клиенты будут рады, что вы используете эту машину. Он очень нежный для кожи, поэтому они быстрее заживают.
Он собран вручную и отполирован из швейцарского двигателя Maxon и авиационного алюминия.
Кроме того, он очень точен благодаря зажиму для иглы. Вместо того, чтобы смотреть на резиновую ленту сверху, чтобы удерживать иглу, есть клипса, которая гарантирует отсутствие бокового движения.
Что касается подходящего блока питания, вам понадобится 7.5-8,5 В для растушевки и упаковки цвета. Тогда для обшивки лучше всего подходит напряжение 8-9 В.
Роторная тату-машина Bishop Micro Angelo
Нельзя не упомянуть Bishop Microangelo со сменными магнитными кулачками 3,5 и 4,2 мм. Это одна из лучших в мире татуировочных машин с прямым приводом.
Рама изготовлена вручную из авиационного алюминия и оснащена швейцарским двигателем MAXON. Подходит как для затенения, так и для облицовки.
Дизайн Борг
Borg Design находится в городе Хадсон, штат Массачусетс.Они делают катушки и роторные тату-машины из алюминия и стали.
Но вот что интересно: они продают только профессиональным художникам. Если вы покупаете напрямую у компании, вы должны предъявить учетные данные.
Но профессионалы любят тату-машинки Borg, потому что они сбалансированы и легки. Они вручную делают катушки и фрезеруют свои собственные рамы.
Более того, они могут вручную настроить тату-машинку под ваши нужды. Они могут настроить лайнеры на более медленную или более высокую скорость или настроить их для мягкого затенения или жесткой упаковки цвета.
Тату-машинка Borg Liner с синей алюминиевой рамкой
Машина для изготовления лайнеров Borg весит 5,5 унций и имеет восемь катушек ручной обмотки с контактными винтами из стерлингового серебра.
Укомплектован передней и задней пружинами 0,018 плюс конденсатор емкостью 33 мкФ.
На него предоставляется 30-дневная гарантия возврата денег плюс пожизненная гарантия на материалы и качество изготовления.
Шайенн
Cheyenne — немецкая компания, основанная в 2007 году. Они сотрудничают с татуировщиками для создания инновационных машин и оборудования для татуировки.
Кроме машин, они также производят захваты, игольные картриджи в различных конфигурациях и другие аксессуары. Это имеет смысл, поскольку они имеют опыт работы с медицинскими технологиями и придают большое значение безопасности и гигиене.
Например, они изобрели одноразовые картриджи 1 st для роторных татуировочных машин. И они владеют патентом на защитную мембрану Cheyenne, которая удерживает жидкости от машины.
Ручка Cheyenne Hawk
Роторная тату-машина Cheyenne Hawk — фаворит в индустрии.Он хорошо продуман и легкий.
Утюг может работать от большинства источников питания и поставляется с собственным кабелем питания. В комплект также входит ручка 25 мм.
Длина штриха пера составляет 3,5 мм. С ним вам нужно будет использовать картриджную систему Cheyenne.
CTPS Saveria
CTPS Saveria производит тату-машины в Аргентине почти четыре десятилетия. Они делают их вручную, в среднем 8 часов на одну машину.
Вы когда-нибудь слышали о Toro Loco, татуировочной машине с параллельными катушками? Эта компания сделала это.
Они также производят микро- и стандартные лайнеры, шейдеры, микро- и стандартные маляры, а также катушки и ротационные тату-машины.
LEFTY # 2 RICK SAVERIAS Tattoo Machine for SHADING для левшей от CTPS Saveria
Если вы левша, вы точно понимаете, почему так важно, чтобы у вас была правильная тату-машина. Это шейдер с железным каркасом и латунной фурнитурой. Он ручной работы в Аргентине.
Specifics включает восемь длинных витков намотки и 9 катушек.5 ядро. Подходит для группирования до 15 игл.
Дракондор
Dragonhawk был основан в Гонконге в 2001 году двумя татуировщиками. Они зарегистрировали свой товарный знак в 2004 году и начали продавать его по всему миру.
Одна из их целей — предлагать недорогие тату-товары. Но они предлагают 100% гарантию возврата денег.
Гейб Шам появляется во многих рекламных материалах (2).
Роторная тату-машина Dragonhawk Raven Q555
Ворон весит всего 3 штуки.1 унция, потому что он имеет литой под давлением пластиковый корпус из АБС-пластика с ручкой из нержавеющей стали. Это быстрое и легкое маневрирование, которое не травмирует нежную кожу, например лицо.
Вы можете использовать эту машину как с традиционными иглами, так и с картриджами. На нем есть клипса, подобная той, что есть на тату-машинах Bishop. Это означает, что для фиксации иглы не нужна резинка.
Полный набор татуировок DragonHawk с 4 машинами
Это один из лучших тату-наборов для начинающих.Он включает в себя четыре катушки-машины: обычный лайнер, силовой лайнер, цветной упаковщик и мягкий шейдер.
Кроме того, он поставляется с цифровым блоком питания, 50 предварительно стерилизованными иглами, 10 чернилами для татуировок Immortal, сумкой для переноски и кожей для тренировок. Есть также DVD-диски с инструкциями, которые помогут вам научиться пользоваться оборудованием.
ЭГО Тату
Без, татуировщик из Соединенного Королевства (3), вдохновил EGO Rotary на создание станка в виде ручки. Без также разработал свою уникальную систему треугольника мощности.
Эти треугольники установлены на роторной машине, но они служат в качестве системы передней и задней пружин в спиральной машине. Другими словами, вы можете менять местами резиновые треугольники разного цвета, чтобы настроить роторную машину для облицовки или затенения.
ПродуктыEGO Rotary собираются в Соединенном Королевстве и имеют 12-месячную гарантию.
Ego Rotary Tattoo Machine Switch Pen Style Machine
Ручка для тату-машинкиEgo не вибрирует, она очень легкая и хорошо сбалансированная, поэтому создается впечатление, что вы рисуете маркером в руке.
Более того, вам не понадобится ножная педаль для управления им, так как он имеет встроенный переключатель включения / выключения. В его комплектацию входит блок питания DragonHawk с непрерывной выходной мощностью.
Эта ротационная тату-машина предназначена для черно-серых реалистичных рисунков, штриховки, цветной упаковки, подкладки и точечной работы. Кроме того, он совместим с картриджами большинства марок и всех размеров, представленных на рынке.
FK (Fallen King) Утюги
Fallen King Irons начал свою деятельность в США в 2007 году, когда тату-мастер Гастон Сицилиано построил свою тату-машину 1 st .Он сконструировал ее так, чтобы она меньше вибрировала и производила меньше шума, чем обычная катушка. Также было удобнее держать.
В итоге его друзья потребовали аналогичные машины. Отсюда бизнес рос по всему миру. Но штаб-квартира и производство по-прежнему находятся в Майами, штат Флорида.
FK Утюжок Spectra Xion Tattoo Machine
Чтобы приобрести Spektra Xion, вам нужно подтвердить, что вы профессиональный или начинающий татуировщик. (Или вам нужно будет купить его у дистрибьютора, который не так требователен к учетным данным.)
Ротационная татуировочная машина в стиле ручки отличается регулируемой глубиной мазка. Он поставляется с 3,5 и 3,7 мм и ходовыми колесами для быстрой настройки.
Выберите один из восьми цветов. Утюг поставляется с регулируемой ручкой и пожизненной гарантией.
Татуировка Хильдбрандта
Hildbrandt Tattoo Equipment находится в Ричмонде, Британская Колумбия. Братья Дэвид и Марк Хильдбрандт начали строить тату-машины в гараже в 2004 году.
Компания предлагает 6-месячную комплексную гарантию.
Hildbrandt Tattoo Kit Pro 3 Пулемет + TKHPRO2 + игла + блок питания + чернила + чехол
Начните свою карьеру с этим комплектом от Hildbrandt. Он создан для сопровождения обучения на сайте Teach Me to Tattoo.
Он включает в себя оболочку обтекания, шейдер обтекания, вращающийся шейдер и вращающийся лайнер.
Существует также цифровой блок питания, который может управлять двумя машинами одновременно.
Наконец, в коробке вы найдете широкий ассортимент аксессуаров.К ним относятся перчатки, уплотнительные кольца, втулки, резиновые ленты, набор ключей для настройки, тренировочная кожа, алюминиевые ручки, иглы в 10 различных группах, одноразовые трубки, чернильницы и подстаканник, а также чехол для переноски.
Чернильные машины
Ink Machines — шведская компания, которая совместно с профессиональными художниками занимается разработкой татуировок. Таким образом, их машины проходят всесторонние испытания.
Тату-машинки изготовлены из авиационного алюминия со швейцарскими двигателями и японскими подшипниками.
Гарантия на ремонт составляет 12 месяцев. Но они также предлагают руководства, чтобы вы могли собрать и отремонтировать каждую машину самостоятельно.
Ротационная тату-машина Dragonfly Authentic X2
Dragonfly производится Ink Machines с очень эффективным и тихим мотором Swiss X2. Поставляется в пяти разных цветах.
Эта ротационная машина совместима со всеми типами стандартных и картриджных игл. Он имеет регулируемую длину хода в диапазоне 2,6–3,7–4,5 мм.Просто поверните винт и штифт.
Сулонг
Soolong стремится помочь художникам произвести положительное впечатление на своих клиентов. Они предлагают все, от машин и комплектов до необходимых принадлежностей и аксессуаров.
Например, они принимают во внимание такие детали, как удобство и простота использования их продуктов. А для обучающихся художников они создают тренировочную кожу из силикагеля, которая превосходит резину или пластик.
Компания старается поддерживать низкие цены и предлагает 6-месячную гарантию на свои машины.
Solong Tattoo Полный набор татуировок TK453
Набор Solong Tattoo TK453 примечателен для начинающих художников-татуировщиков своей выгодной ценой.
Он включает в себя четыре тату-пулемета, которые выполняют либо штриховку, либо подкладку. Каждый пистолет или утюг имеет особый вид, чтобы избежать путаницы.
Обеспечивает цифровой блок питания с ножной педалью, а также наконечники, ручки, иглы и т. Д.
Но если вы творческая душа, вам понравятся пятьдесят четыре бутылки чернил для практики.
Стигма-вращающийся
Stigma — немецкая компания, которой руководят тату-мастера с двадцатилетним опытом работы в собственных студиях.
Одним из таких основателей является Артемис Розакис. Он изобрел быстрый способ отрегулировать «отдачу» на роторных тату-машинах, чтобы они ударяли сильнее или мягче.
Для поддержания высокого качества «Стигма» производит мелкие партии. Они используют рамы немецкого производства с моторами из Швейцарии. Каждая завершенная машина после сборки проходит тщательные испытания.
Набор татуировок Stigma Rotary Tattoo Machine Pen EM125KITPRB20-8-US
Дайте себе больше свободы движений с беспроводной ротационной татуировкой. Мало того, что вы можете забыть о шнурке питания, эта ручка с батарейным питанием весит всего 2 унции.
В этот комплект входят две аккумуляторные батареи. Если у вас впереди долгий день, оставьте одну батарею в зарядном устройстве, чтобы ее можно было использовать позже. Каждый длится от 3 до 6 часов, в зависимости от настройки.
Имеется пять индикаторов уровня мощности для настройки от 4 до 4.5 и 10,5 В. Выберите уровень, соответствующий выполняемой работе, будь то подкладка, затенение или упаковка.
Как выбрать лучшую тату-машинку для себя
На рынке много тату-машинок. Вы найдете столько восторженных отзывов о бюджетных утюжках, сколько о премиальных. Так как же сузить круг вопросов?
- Во-первых, вам действительно нужно учитывать размер и форму тату-машинки.
Ты будешь держать его в руках часами.Если это будет неудобно или тяжело, это отрицательно скажется на вашем творчестве.
Идеально, если вы сможете подержать утюг перед покупкой. Конечно, это не всегда возможно, когда вы делаете покупки в Интернете. Поэтому обратите внимание на такие характеристики, как вес и размер.
- Во-вторых, помните, что вам нужны разные тату-машинки для разных задач, или вам нужна возможность вносить корректировки на утюг (1).
Катушечные машины обычно предназначены либо для облицовки, либо для затенения, но не для обоих одновременно.
Между тем роторные машины могут служить обеим целям, особенно если вы можете регулировать длину хода.
- В-третьих, всегда неплохо покупать материал более высокого качества.
Утюги Premium изготовлены из прочных материалов и имеют достойную гарантию. Спросите, какие машины используют опытные художники и насколько хорошо эти машины работают в студии.
- В-четвертых, и самое главное, приобретите тату-машинку, которая соответствует вашему личному стилю.
Мы не говорим о том, как это выглядит, хотя понимаем, что это важно для многих.
Мы имеем в виду, что вам придется поэкспериментировать с различными тату-утюжками, чтобы найти те, которые подходят вашему способу туши.
Хорошо, вот обзоры ведущих производителей тату-машин в алфавитном порядке. Мы надеемся, что они помогут вам найти лучшие инструменты для вашей торговли.
Заключение
Надеемся, вам понравилось узнавать о лучших брендах тату-машин.
Мы с энтузиазмом относимся к рисованию, и мы знаем, что вы тоже. Дайте нам знать, какие тату-утюги вам нравятся больше всего и почему, в комментариях ниже.
Ресурсов:
1. https://en.wikipedia.org/wiki/Tattoo_machine, по состоянию на 14 июня 2019 г.
2. https://www.instagram.com/gabeshum/?hl=en, по состоянию на 14 июня 2019 г.
3. https://www.instagram.com/bez666/?hl=en, по состоянию на 14 июня 2019 г.
.Professional Orange Halo 2 Swiss Motor Rotary Tattoo Machines Gun Совершенно новый бесплатный шнур RCA | Ротационный пулемет для татуировок | Тату-машина Gunswiss motor
Материал изделия: авиационный алюминиевый корпус
Количество предметов: 1 шт.
В основном цвет: зеленый цвет (у нас есть 5 цветов, если вы хотите купить, вы можете пойти в наш магазин.)
В основном форма: как на картинке
вес: около 90 г
1 .Станок изготовлен с использованием технологии ЧПУ. Результаты: точность и долговечность. Обеспечение хорошей работы станка. 2 . Классический стиль, превосходные характеристики, легкий вес, более портативный и гибкий в использовании. 3 . Быстрая скорость вращения, низкий уровень шума и вибрации. Фиксированная конструкция иглы, чтобы игла не могла качаться во время работы.
4 .Инновационный дизайн в сочетании с уникальной системой сборки без использования инструментов делают эту машину самой первой роторной машиной с возможностью автоклавирования.
Санация и обслуживание машины теперь будут выполняться легко.
5 . «Система MotorBolt» (доступна с ходовыми колесами 2,5 мм, 3,2 мм, 3,6 мм, 4 мм) позволяет с легкостью менять корпус машины. Это занимает меньше места на вашей установочной станции и делает доступным приобретение большего количества машин.
6 . Тату-машина может нормально работать в пределах 5-7,5 В. Рекомендуется использовать блок питания более 1,5 А. (Обратите внимание: не используйте напряжение выше обычного 5-7,5 В.)
.
