Пулемет утес характеристики: КРУПНОКАЛИБЕРНЫЙ ПУЛЕМЕТ НСВП-12,7 «УТЕС» — Техника сухопутных войск

Крупнокалиберный пулемет НСВП-12,7 является современным стрелковым оружием, состоящим из двух главных элементов: крупнокалиберного пулемета НСВ-12,7 и станка-треноги UPM-170, гасящего энергию отдачи почти на 100 %

Крупнокалиберный пулемет НСВП-12,7 является современным стрелковым оружием, состоящим из двух главных элементов: крупнокалиберного пулемета НСВ-12,7 и станка-треноги UPM-170, гасящего энергию отдачи почти на 100 %.

Предназначен для борьбы с легкобронированными транспортными средствами и групповыми живыми целями противника на расстоянии до 2000 м, огневыми точками, а также низколетящими воздушными целями на наклонных дальностях до 1500 м. Используется очень мощный 12,7 × 108 крупнокалиберный патрон, имеющий целую гамму пуль разнообразного назначения: Б-32 (бронебойно-зажигательная), БЗТ-44 (бронебойно-зажигательно-трассирующая) и МДЗ (зажигательная мгновенного действия).

Основные технические характеристики крупнокалиберного пулемета НСВП-12,7 «Утес»:

Белорусскими предприятиями (холдинг «БелОМО») разработаны для использования на пулемете НСВП такие приборы, как:

• прицел оптический ПО 4х24П;
• комбинированный дневно-ночной прицел DNS-1.

Возврат к списку

Крупнокалиберный пулемет НСВТ: обзор, характеристики и описание

История разработки пулемёта НСВ «Утёс»

Разработка пулемёта крупного калибра на смену системе Дегтярёва-Шпагина, принятой на вооружение Советской армии, велась с конца 1960-х до начала 1970-х годов в стенах ЦКИБ СОО (Тула). Новый образец был назван по совокупности первых букв фамилий конструкторов: Никитина, Соколова и Волкова. Ради запуска массового производства был основан в Уральске (сейчас принадлежит Казахстану), укомплектованный ведущими инженерами и рабочими из городов с развитой оружейной промышленностью. Впервые для выпуска НСВ применялся ряд технических решений, не задействованных в производстве оружия ранее.

В ходе стрелковых испытаний и оптимизации технического процесса исходные чертежи прошли множество доработок. Главным вектором модификации было повышение надёжности и ресурса деталей.

Армейский обучающий плакат

История

Крупнокалиберный пулемёт НСВ-12,7 «Утёс» был разработан в Тульском ЦКИБ СОО в конце 1960-х — начале 1970-х в качестве замены устаревшего и тяжелого ДШК (ДШКМ). Своё название получил по начальным буквам фамилий авторов — Г. И. Никитина, Ю. М. Соколова и В. И. Волкова. Незадолго до этого этот же коллектив участвовал в конкурсе на единый пулемет калибра 7,62 мм, но предпочтение было отдано образцу М. Т. Калашникова.

Для производства НСВ было решено создать новый завод в г. Уральске, получивший название «Металлист», так как производство на заводе Дегтярёва в Коврове было перегружено. В качестве рабочей силы было привлечено большое количество инженеров и рабочих из Тулы, Коврова, Ижевска, Самары, Вятских Полян. При производстве НСВ были применены совершенно новые и оригинальные технологии различных союзных НИИ, часть из которых в производстве стрелкового оружия более нигде не применялись. Так для получения нарезов канала ствола была применена электрохимическая обработка, для термического отпуска — система вакуумного отпуска, так называемое «толстое» хромирование для повышения живучести ствола достигалось технологией струйного хромирования.

В процессе отладки производства и регулярных испытаний заводскими конструкторами было внесено огромное количество изменений в конструкцию пулемета, в основном направленных на повышение живучести и надежности работы, а также упрощение конструкции.

Кроме СССР НСВ производился на заводах в Польше, Болгарии, Индии. В эти страны производство передавалось вместе с лицензией на производство танков Т-72, в состав вооружения которого он входил. Кроме этих стран лицензию получил также Иран, но достоверных сведений о том, удалось ли иранцам освоить производство «Утёса», нет.

Особенности конструкции

Помимо новых идей в производстве, «Утёс» воплотил в себе ряд необычных решений со стороны технического исполнения.

Из них заслуживают внимания:

• Максимально простая отдельная коробка со спусковым механизмом. Пулемет не имеет возможности полуавтоматической стрельбы и не предназначен прямо для огня, требуя наличия спускового крючка вместе с рукояткой перезаряжания или же электроспуска. Довольно высокое необходимое усилие для взвода пружины требует блочных (рычажных) конструкций для упрощения;
• Движущиеся части оснащены роликами и кадмированным покрытием в целях снижения трения;
• Затвор и затворная рама соединены шарнирами, как и затворная рама с газоотводным поршнем;
• Возвратная пружина оснащена буфером;
• Ленточная подача патронов может осуществляться с обеих сторон – это позволило собирать спаренные установки;
• Быстросъёмный ствол с рукояткой и соответствующее клиновое устройство позволяло максимально быстро провести замену ствола без подстройки после смены;

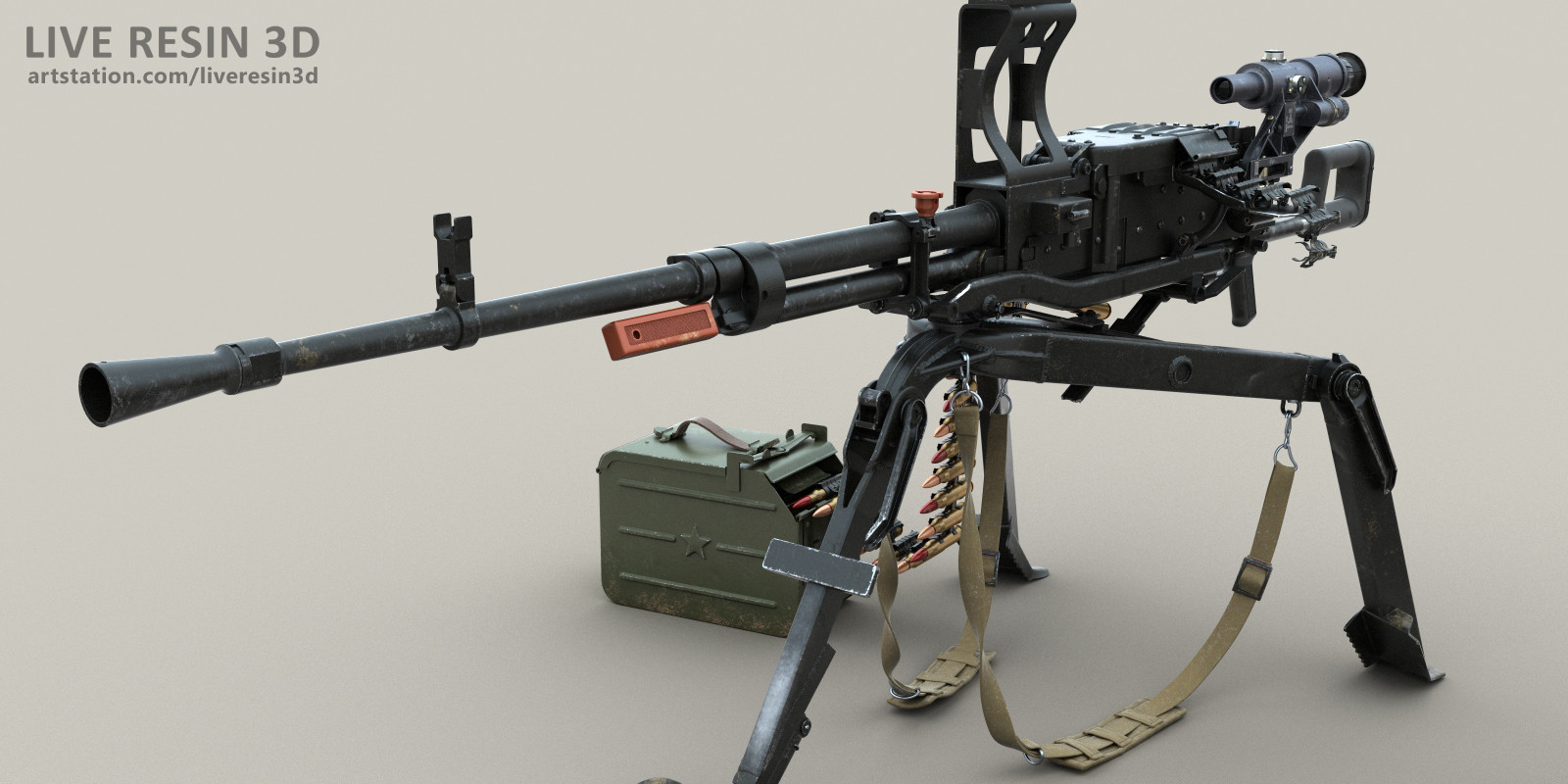

• Специальный станок 6Т7, переносящийся вторым номером расчёта, включает в себя: спусковой механизм, скобу, крючок и подпружиненный плечевой упор. Общая масса станка равна 18 килограммам.

В итоге масса основной части пулемёта составляла 25 кг. Несмотря на повсеместное распространение пластиковых деталей, до сих пор считается предельно низкой.

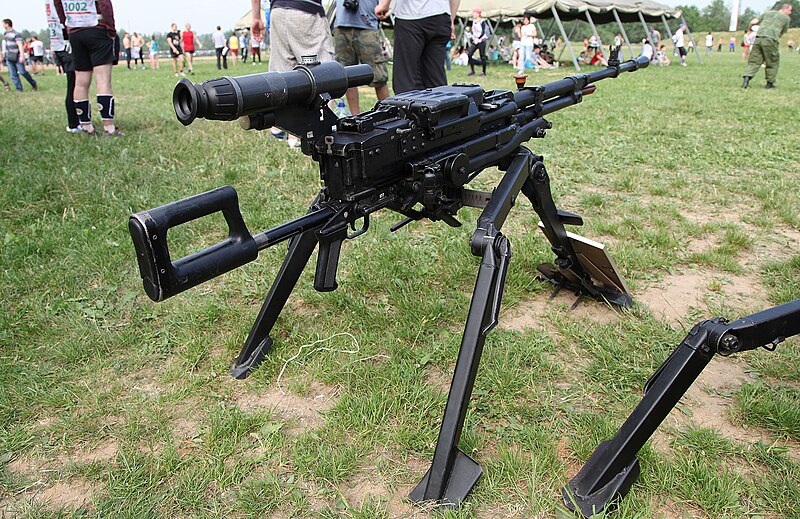

Обсуждаемый пулемёт с оптическим прицелом СПП на переднем плане

Особенности конструкции «Утеса»

Одной из основных особенностей конструкции является вес оружия. Многие современные станковые пулемёты являются более громоздкими и тяжелыми, чем «Утёс». Кроме этого можно выделить ещё ряд отличительных характеристик:

• Простой спусковой механизм, собранный в отдельном корпусе и позволяющий вести стрельбу только в автоматическом режиме;
• Многие движущиеся детали оснащены роликами, которые снижают трение и соответствующий износ;
• Соединение затвора с затворной рамой и газоотводного поршня с затворной рамой осуществляется с помощью шарниров;
• На механическом прицеле есть прицельная планка и мушка, с разметкой облегчающей стрельбу на расстояние до 2 км;
• Металлическая звеньевая лента (краб), осуществляет боепитание патронами;
• Съёмный ствол отстегивается за считанные секунды;
• Пехотный вариант крупнокалиберного пулемёта «Утёс» установлен на треножный станок с маркировкой 6Т7.

Принцип работы НСВ

Автоматический огонь основан на отводе пороховых газов с клиновым запиранием ствола, при этом затвор двигается влево, позволяя серьге бить по ударнику.

Принятый в войсках станок Степанова-Барышева 6Т7, хоть и был наиболее удачным вариантом, но исключал возможность поражения воздушных целей, так как отдача пулемёта требовала использования встроенных амортизаторов – один располагался в прикладе, второй на сошниковой лопате, вкапываемой в грунт. Прицельная стрельба в такой ситуации возможна лишь из лежачего положения, при надёжной фиксации станка.

Боепитание пулемёта «Утёс» основано на 12,7-мм лентах. Сама лента разъёмная, состоит из отдельных сегментов по 10 звеньев, сцепляющихся друг с другом Т-образными расширениями. Каждое крайнее звено не имеет подобного расширения, что позволяет присоединять и отсоединять следующие сегменты. Интересен факт, что в НСВ подходят ленты от пулемёта Дегтярёва-Шпагина.

Механические прицельные приспособления состоят из прицельной планки, размеченной на дистанции до двух тысяч метров, и мушки. Ранее мушку делали откидывающейся, но позже перешли к идее цельной мушки в целях упрощения производства.

Патроны для крупнокалиберного пулемёта

Используемый боеприпас в пулемёте – 12,7*108 мм.

Применялись следующие разновидности:

• Бронебойно-зажигательный Б-32 и бронебойно-зажигательно-трассирующий БЗТ-44, ранее используемые в ДШК. От использования старых патронов ствол «выгорал» слишком быстро, поэтому в новых партиях патронов использовался флегматизированный порох, ранее применяющийся только в артиллерии. Хотя при стрельбе такими патронами ресурс ствола достигал приемлемых значений, в войсках часто не замечали разницы между этими боеприпасами, что отрицательно сказывалось на «живучести» пулемёта;
• МДЗ – зажигательный, мгновенного действия;
• БС – бронебойно-зажигательный — отличается твёрдым сердечником для поражения более современных образцов бронетехники.

Значительные запасы данных патронов на военных складах легко обеспечивали потребности армии в первые годы боевого применения НСВ.

Фрагмент патронной ленты: все замыкающие звенья выделяются белым

Тактико-технические характеристики

Указаны для варианта, использовавшегося в пехоте:

Танковая версия оснащалась большей лентой на 150 патронов.

Модификации «Утёса»

НСВ успел зарекомендовать себя как оружие пехоты, зенитное средство бронетехники и даже как башенно-корабельная установка.

Разберём их подробнее:

Танковый

Устанавливался на Т-64, Т-72, Т-80, Т-90, ряде САУ, а так же на отдельных бронемашинах и бронетранспортёрах под названием НСВТ. От оригинала отличается лишь наличием электроспуска и увеличенной втрое патронной лентой. Помимо Уральска, массово производился в Польше, Болгарии, Югославии и Индии как комплектация танка Т-72, производимого в этих странах по лицензии.

Наглядный пример экипировки бронемашины

Пехотные

Помимо уже упомянутого сочетания из пулемёта и станка 6Т7, получившего название НСВТ, меньшими партиями выпускались другие разновидности станков в попытке реализовать возможность зенитной стрельбы. Серьёзных успехов в этой сфере достигнуто не было. Относительно успешный 6У6, хотя и позволял одинаково хорошо поражать как наземные, так и воздушные цели, но весил около сотни килограммов, поэтому выпущен ограниченными партиями и не «прижился» в войсках.

Более совершенный вариант разработан уже после распада СССР по заказу Министерства Обороны Казахстана, которому стал принадлежать завод. НСВП-12,7 состоял из того же пулемёта и разборного станка, сконструированного по принципу танковых установок. Сейчас находится на вооружении армии Казахстана.

«Утёс-М»

Такое название получила башенная установка, состоящая из бронированной «капсулы», приборов наблюдения и спаренного НСВ. Общий вес – 630 кг, обслуживается одним человеком. Находится на вооружении многих отечественных кораблей для стрельбы как по горизонтали, так и против воздушных целей на дальность до 1500 метров.

Пулемет НСВ-12,7 «Утес»

В конце 1960-х годов в СССР развернулись работы по созданию крупнокалиберного пулемета для замены ДШКМ под тот же патрон 12,7 x 107. Главной задачей было значительное снижение массы и увеличение маневренности пулемета.

«УТЕС»-ПУЛЕМЕТ НОВОГО ПОКОЛЕНИЯ

Опытно-конструкторская работа получила шифр «Утес». В ЦКИБ СОО (г. Тула) эту работу вели Г. И. Никитин, Ю. М. Соколов и В. И. Волков. Разработанный ими образец был принят на вооружение в 1972 году под обозначением НСВ-12,7 («Никитин-Соколов-Волков, 12,7-мм», индекс ГРАУ — 6П11). «Утес» создавался как универсальное оружие для различных родов войск, параллельно с пулеметом разрабатывались различные установки. Производство пулемета было организовано в г. Уральск (Казахстан), наземного станка — на Машиностроительном заводе в г. Вятские Поляны.

КОНСТРУКЦИЯ ПУЛЕМЕТА

Пулемет имеет газоотводную систему автоматики. Газовая камера снабжена регулятором, позволяющим приспосабливать работу автоматики к различным условиям эксплуатации. Ведущим звеном автоматики служит затворная рама, шарнирно соединенная со штоком газового поршня. Запирание канала ствола осуществляется поперечным смещением клинового затвора. Затворная рама снабжена роликами для движения по направляющим ствольной коробки. В задней части возвратного механизма установлена буферная пружина. Такое сочетание делает работу автоматики плавнее и надежнее.

Быстросменный ствол пулемета крепится в ствольной коробке с помощью клина-замыкателя. Ствол снабжен рукояткой и пламегасителем. Замена ствола производится без снятия пулемета с установки. Выстрел производится с открытого затвора. Ударный механизм работает от удара затворной рамы, движущейся вперед под действием возвратно-боевой пружины. Рычажный спусковой механизм, собранный в отдельном корпусе сверху задней части ствольной коробки, допускает ведение только автоматического огня. Спуск производится с помощью толкателя, который может взаимодействовать с электроспуском или механическим спуском установки. Это позволяет монтировать пулемет на различных установках без доработки. Флажковый неавтоматический предохранитель блокирует шептало спускового механизма. Питание патронами производится из металлической ленты, собираемой из кусков по 10 звеньев. Подающий механизм ползункового типа приводится в движение специальным скосом затворной рамы и допускает выбор направления подачи ленты — слева или справа. Стреляная гильза после извлечения из патронника смещается вдоль зеркала затвора вправо и подается в гильзоотвод, откуда выталкивается вперед следующей гильзой. Выброс гильз вперед позволяет монтировать пулемет на таких установках, как танковые или фортификационные, не увеличивая загазованность обитаемого объема. Для стрельбы из пулемета могут использоваться патроны 12,7 х 107 с бронебойно-зажигательными пулями Б-32 и БС, бронебойно-зажигательно-трассирующими БЗТ-44 и БЗТ-44М, зажигательной МДЗ.

Читать: Советский средний танк «Объект 430»

УСТАНОВКИ

Масса тела пулемета НСВ-12,7 составила 25 кг против примерно 35 кг у ДШКМ. Значительный вклад в повышение его маневренности внесли также новые установки. К «пехотному» варианту пулемета принят треножный станок 6Т7 конструкции Л. В. Степанова и К. А. Барышева без возможности зенитной стрельбы и с ограниченным сектором горизонтальной наводки (пулемет НСВ-С-12,7). Пулемет крепится в люльке станка, на которой смонтированы подпружиненный приклад, пистолетная рукоятка управления, спусковой механизм, тросовый механизм перезаряжания, кронштейн прицела. Таким образом, органы управления и прицел стали принадлежностью станка, а не пулемета. Приклад и пистолетная рукоятка намного повышают удобство управления пулеметом, В походном положении пулемет переносится первым номером расчета, сложенный станок — вторым номером. В бою расчет может переносить пулемет на станке за рукоятку ствола и приклад станка. Конструкция 6Т7 позволяет крепить пулемет со станком на установках 6У10 и 6У11 в амбразурах ДОТов, при этом их можно быстро отделить для использования вне сооружения. Основным прицелом служит оптический СПП с кратностью увеличения Зх или 4х. Можно использовать и открытый секторный прицел пулемета.

Читать: ПТРК «Вихрь» — внезапный и сильный

Для воздушно-десантных войск была принята универсальная установка кругового обстрела 6У6, разработанная под руководством Р. Я. Пурцена. Установка 6У6 включает треногу с сошником, сиденье пулеметчика на поворотном верхнем станке, два независимых спуска — ручной и ножной. Большие углы возвышения и склонения позволяют использовать установку и для стрельбы по наземным целям в положении лежа, сиденье при этом используется в качестве приклада. Соответственно используются коллиматорный зенитный прицел ОП80 или оптический наземный прицел ОП81. Для вооружения судов различных типов предназначена корабельная турельно-башенная установка «Утес-М», разработанная в тульском ЦКИБ COO Е. М. Кондауровым, В. Е. Соколовым, И. М. Устинкиным, А. А. Лавриченко.

ТАНКОВЫЙ ВАРИАНТ

Танковый вариант пулемета НСВТ-12,7 (индекс 6П17) снабжается электроспуском. Он используется на зенитных установках танков Т-64, Т-72, Т-80, САУ «Мста-С», а также других боевых и вспомогательных бронированных машинах. Для стрельбы по воздушным целям используется коллиматорный прицел К10-Т, по наземным — открытый секторный.

Производство НСВТ как части комплекса вооружения танка Т-72 было передано также Польше, Болгарии, Индии.

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

Возможно вам будет интересно:

• НСВ-12,7 «Утес»
• Пулеметы Калашникова и их модификации
• Пулемет CIS MG50
• Крупнокалиберный пулемет «Корд»
• Китайский крупнокалиберный пулемет Тип 89
• Крупнокалиберный пулемет Тип 97
• Пулемет «Корд»
• КПВТ — самый мощный пулемет
• Крупнокалиберный пулемет Владимирова танковый (КПВТ)
• Пулемет LW50MG — очередной конкурент «Браунингу»
• Единый пулемет ПК/ПКС (6П6/6П3)
• Единый пулемет «Печенег» (6П41)

Подписывайтесь на
наш канал в Яндекс. Дзен

Крупнокалиберный пулемет нсв «утес» — Милитари Блог

Пулемет НСВ Утес крупнокалиберный: характеристики (ттх), калибр 12,7, пробивная способность, станковый

В период Чеченских компаний, ему присвоили прозвище «Антиснайпер». Объясняется это тем, что благодаря дальности стрельбы и калибру пулемёта 12,7 мм, он перемалывал спрятавшегося противника вместе с его укрытием.

Конструктивные особенности позволили ему стать одним из наиболее популярных видов крупнокалиберного стрелкового оружия на протяжении нескольких десятков лет.

История создания

Местом разработки считается Тульское ЦКИБ СОО, произошло это на рубеже 60-70 г.г. прошлого столетия. Оружие предназначалось как замена громоздкого и устаревшего ДШК.

Никитин, Соловьёв и Волков были разработчиками данного вида вооружения, именно из этого было взято название для пулемёта «Утёс» НСВ 12,7.

Маркировка взята в честь первых букв из фамилий разработчиков: Никитин, Соловьёв, Волков.

Дополнительно об этой группе учёных можно сказать, что ранее они участвовали в конкурсе на начало работ над пулемётом с калибром 7,62, однако победил в том случае М. Т. Калашников.

Производство оружия было налажено на заводе в Уральске, специально построенным для этого.

«Утёс» собирался с использованием оригинальных технологий из всех республик Советского Союза, никогда ранее не использовавшихся в данной сфере производства:

1. Нарезы производились с использованием электромеханической обработки;
2. Вакуумная система осуществляет термический отпуск;
3. Срок эксплуатации ствола был увеличен за счет хромирования струйным методом;

Станковый пулемёт принят на вооружение в 1971 г. Путём постоянных проб и испытаний на проектировщики существенно изменили конструкцию, которая позволила увеличить надёжность и длительность эксплуатации, а также упростить конструкцию пулемёта. Через несколько лет сборки, был налажен выпуск в дружественных странах.

В этом случае, лицензионное разрешение передавалось с документами на сборку танков Т-72.

Особенности конструкции

Одной из основных особенностей конструкции является вес оружия. Многие современные станковые пулемёты являются более громоздкими и тяжелыми, чем «Утёс».

Кроме этого можно выделить ещё ряд отличительных характеристик:

• Простой спусковой механизм, собранный в отдельном корпусе и позволяющий вести стрельбу только в автоматическом режиме;
• Многие движущиеся детали оснащены роликами, которые снижают трение и соответствующий износ;
• Соединение затвора с затворной рамой и газоотводного поршня с затворной рамой осуществляется с помощью шарниров;
• На механическом прицеле есть прицельная планка и мушка, с разметкой облегчающей стрельбу на расстояние до 2 км;
• Металлическая звеньевая лента (краб), осуществляет боепитание патронами;
• Съёмный ствол отстегивается за считанные секунды;
• Пехотный вариант крупнокалиберного пулемёта «Утёс» установлен на треножный станок с маркировкой 6Т7.

Тактико-технические характеристики

Тактико-технические характеристики оружия поражают. В первую очередь это касается прицельной и максимальной дальности полёта пули.

Его существенное отличие от предшественника ДШКМ было заметно даже по себестоимости.

По тем деньгам, одна единица обходилась государству в 5 000 руб, что являлось огромными деньгами. Но, как оказалось пулемёт стоил своих денег. Он не только превосходил орудие, использовавшееся в годы Великой Отечественной, но и кардинально отличался от него в техническом плане.

Вес, кг.	Корпус – 25; Со станком – 41; Коробка и лента на 50 патронов — 11
Длина, см.	Общая – 156; Ствола – 110
Снаряд, мм.	Размер – 12,7*108; Калибр – 12,7
Скорострельность, выстрелов в минуту	750
Стартовая скорость пули, м/с	845
Прицельная дальность, км.	Наземные цели – 2; Воздушные цели – 1,5
Максимальная дальность, км.	6
Боекомплект	Пехотный – лента на 50 патронов; Танковый – лента на 150 патронов.

Поразительные для того времени ТТХ пулемёта позволили ему уверенно занять лидирующую позицию на мировом рынке вооружения. Он успешно применялся и применяется практически во всех локальных конфликтах на всей территории земного шара.

Модификации

Использование пулемётного арсенала Советской Армии поражало своим многообразием. На базе «Утёса» было создано несколько разновидностей станкового оружия, применяющегося и на сегодняшний день.

Разработки отечественных конструкторов применялись далеко за пределами Союза.

Например в начале 90-х произошло вооружение нескольких тысяч единиц финской бронетехники, действующей под логотипом ООН на африканском континенте.

Наиболее распространённые модификации данного вида оружия следующие:

• НСВС 12,7 – пехотное станковое оружие;
• НСВТ – танковый вариант, устанавливающийся на многие виды бронетехники;
• «Утёс-М» – орудие для ВМФ, комплектуется 2 пулемётными единицами;
• WKM-BM – польская модель по НАТОвский патрон 12,7*99.

Танковый

Наибольшую популярность получил под маркировкой НСВТ, устанавливающийся на танки, самоходные машины и бронемашины, под видом пулемётно-зенитного вооружения.

Отличительная черта от других модификаций заключается в том, что данное орудие оснащено электроспуском. Он представлял собой катушку, установленную на стержне, размещённую в герметичном пыльнике.

Прикреплялся на тыльной части ствольного корпуса, в момент подачи напряжения, стержень сдвигается вперёд и надавливает на спусковой механизм. Кроме этого, оружие получило дистанционное питание, а ориентирование стрелка в момент стрельбы осуществлялось через триплексы машины.

Пехотный

Характеристики пехотного пулемёта «Утёс» использовались в нескольких случаях. Наиболее удачным, в данной ситуации было применение оружия станкового аппарата Барышева-Степанова.

Для них изготавливался ряд оптических прицелов ночного видения. Станок и укомплектованный НСВК снабжался оригинальными амортизаторами, установленными на сошниковую переднюю лопату.

Откат системы производился достаточно ощутимым, из-за этого требовалась установка амортизатора и прицела, передвигающегося одновременно с ним.

Официальное положение стрелка осуществлялось в одновременном положении лёжа или с колена. В противном случае, орудие самопроизвольно «козлило», в связи с вертикальным положением установки амортизатора.

Утёс-М

Официальное название «Турельно-башенная установка Утёс-М», первый опытный образец был изготовлен в 1972 г. Он оснащался 2 стандартными пулемётами НСВ 12,7, расположенными в горизонтальном направлении.

В этом же году были начаты официальные испытания нового вида оружия, предназначавшегося для ВМФ СССР.

После очередной доработки и проверочных стрельб, орудие пущено в серийное производство, а через год принято на вооружение, произошло это в 1975 г. Успешно использовался на судах на воздушной подушке, катерах, экранопланах.

Боеприпасы

НСВТ «Утёс» для стрельбы использует калибр 12,7*108. В некоторых случаях выстрелы осуществляются специальными патронами, созданными для стрельбы из предшественника ДШК.

Однако компоновка может быть изменена в зависимости от ситуации и поставленной задачи:

• Бронебойный патрон Б-32, весом 48 г. Выстрел на расстояние более 800 м. опасен для любой техники лёгкого бронирования. При попадании в корпус машины, пуля пробивает его насквозь, что становится причиной гибели для экипажа;
• Бронебойный зажигательный трассирующий патрон БЗТ-44, весом 44 г. при попадании в корпус, пробивает его и поджигает машину изнутри;
• Зажигательный моментального действия МДЗ, весом 43 г. Предназначен для уничтожения низколетящих самолётов и вертолётов и наземной техники;
• Пуля БС весом 55г, является бронебойно-зажигательной, однако на ней имеется тугоплавкий тяжёлый сердечник, ещё более увеличивающий бронебойность.

На заре своего производства, конструкторы столкнулись с проблемой быстрого выгорания ствола. При длительной стрельбе он быстро нагревался и выгорал. Проблема решалась снабжением конструкции двумя дополнительными, быстросъёмными.

Это позволяло гарантировать ресурс орудия не менее 10 000 выстрелов. Через несколько лет, порох для снарядов стал смешиваться с флегматизированными присадками, снижающими выработку тонкой стволовой части оружия.

Для морского варианта пулемёта «Утёс-М» проблема решалась гораздо проще, охлаждение происходило с использованием холодной воды, подаваемой из-за борта.

Как ведёт себя в бою

Проверка модификаций пулемётного оружия того времени показала, что успешное использование «Утёса» считается оптимальным вариантом огневой поддержки.

При этом, для различных групп войск изначально применялись только следующие виды вооружения:

1. Мотострелковые батальоны применяли АГС-17 и 30 мм автоматический гранатомёт;
2. Парашютно-десантные войска использовали АГС-17 и миномёт калибра 82 мм;
3. При этом только ДШБ имели вооружение в виде перечисленных видов и станковых НСВС 12,7.

Начало боевых действия в Афганистане показало потребность войск в огневой пулемётной поддержке.

С того момента, данный вид вооружения использовался практически во всех военных конфликтах, происходящих на земной шаре. На сегодняшний день он применяется более чем в 50 армиях мира. Он успешно устанавливается не только на бронетехнику, но и на различные автомобили, в том числе и гражданские (пикапы).

Огневая мощь пулемёта «Утёс» опасна для следующих видов техники:

Во время боевых действий в черте города, шквальный огонь способен полностью уничтожить укрепление противника. Благодаря дальности стрельбы широко применяется в качестве защиты блок поста.

Из недостатков можно выделить большой вес и обязательное крепление основания. При использовании на земле, лапы орудия приходится закапывать. Если этого не сделать сильная отдача при стрельбе существенно снижает кучность полёта пули.

В начале 90-х, пулемёт «Утёс» оказался потерянным для страны. Произошло это по причине того, что после распада Советского Союза, основное производство оказалось на территории Казахстана.

Первое время Осуществлялись закупки оружия, так как собственного аналога не оказалось.

Однако после разработки и начала производства крупнокалиберного пулемёта «Корд», во многом превосходившего технически устаревший «Утёс», руководство страны приняло решения об прекращении закупок.

Видео

Источник: https://WarBook.club/oruzhie/pulemyoty/utyos/

Крупнокалиберный пулемет НСВ «Утес»

Крупнокалиберный пулемет — агрегат, который относится к третьей степени мощности пулеметов, а именно «Чихал я на тебя и твое укрытие!». Данный образец, НСВ «Утес», был разработан в столице российских оружейников — Туле, на Тульском ЦКИБ СОО.

Год шел 1966, самое время заменить пулемет ДШК — тяжелую и устаревшую громадину. И товарищи Г. И. Никитин, Ю. М. Соколов и В. И. Волков принялись за работу. К слову, эта же группа участвовала в конкурсе на создание единого пулемета калибра 7.62 мм.

Однако в этом случае предпочтение отдали модели М. Т. Калашникова.

Задача пулемета НСВ «Утес» калибра 12,7 мм в борьбе с легкобронированными наземными целями (БТР, БМП), огневыми точками и целями, укрытыми на дальности до 1000 м. Ну или для ведения огня по скоплениям пехоты и транспорта на расстоянии до 1500 м. Пулемет может стрелять и по низколетящим воздушным целям на высоте также до 1500 м.

В производстве пулемета были применены такие технологии от союзных НИИ, часть из которых нигде не применялась впредь. Так для получения нарезов канала ствола была применена электро-химическая обработка, для термического отпуска — система вакуумного отпуска, так называемое «толстое» хромирование для повышения живучести ствола достигалось технологией струйного хромирования.

Для питания НСВ используются патроны 12.7*108 мм, в их числе патроны с пулями Б-32, БЗТ-44, МДЗ и БС:

• Б-32 — бронебойно-зажигательный, масса пули 48 г.
• БЗТ-44 — бронебойно-зажигательный-трассирующий, масса пули 44 г. Этот патрон и Б-32 достались в наследство от ДШК и наиболее распространены в армии
• МДЗ — зажигательный мгновенного действия, предназначен для борьбы с низколетящими воздушными целями, наземной небронированной техникой. Масса пули — 43 г.
• БС — усовершенствованный Б-32, спроектирован был, когда стало ясно, что бронебойности Б-32 не хватает для борьбы с современными БТР и БМП.

Пулемет станковый. А иначе как такую махину использовать? Модель станка — 6Т7 конструкции Л. В. Степанова и К. А. Барышева. Имеется приклад с вырезом для ладони руки, пистолетную рукоятку. Станковый спусковой механизм воздействует на толкатель спускового механизма самого пулемета.

Рукоятка перезаряжания также приводится отдельным рычагом, установленным на станке. Для наведения по горизонтали установлен секторный механизм, а по вертикали — стержневой. Передняя опора станка имеет сошник, амортизирующий пружину и «клыки».

Вся конструкция станка дает устанавливать пулемет в установках 6Ч10 и 6Ч11 амбразур ДОТов. С этого станка невозможно стрелять по воздушным целям, поэтому для стрельбы по ним пулемет устанавливают на установку 6Ч6.

Она состоит из треноги с сошником и верхнего станка, который вращается на 360 градусов.

ТТХ пулемета НСВ «Утес»

Принцип автоматики пулемета — на отводе пороховых газов. Старый, добрый, надежный принцип. УСМ (ударно-спусковой механизм) пулемета собран в отдельной коробке, очень прост в конструкции, но из пулемета можно вести только автоматическую стрельбу. Кстати, УСМ не предназначен для использования непосредственно на пулемете. Для стрельбы требуется либо наличие рукоятки, либо электроспуска на станке. Еще на пулемете нет рукоятки перезаряжания, поэтому перезарядить его тоже можно со станка.

Конструкция пулемета содержит оригинальные элементы, для уменьшения трения все движущиеся части были снабжены роликами, кадмированное покрытие служило в качестве дополнительной «смазки», быстросъемное клиновое устройство закрывания обеспечивало легкую замену ствола без проведения операций его подстройки после смены.

Затвор с затворной рамой и сама затворная рама с газоотводным поршнем соединены шарнирно. Возвратная пружина снабжена буфером.

Питание пулемета может быть как левосторонним, так и правосторонним. Таким образом, из двух пулеметов можно соорудить спаренную установку. Как раз такой установкой вооружали катеры.

Механический прицел пулемета состоит из прицельной планки, размеченной для стрельбы до 2000 м и мушку. Изначально мушка была складной, но впоследствии заводские конструкторы убедили ГРАУ, что большого смысла в этом нет. Основной прицел — СПП 3-6 кратного увеличения. Крепится на ствольной коробке в задней части пулемета.

Основное применение пулемет получил в модификации НСВТ (танковый) в качестве зенитного. Устанавливался на танках Т-72, Т-80, Т-90 и поздних модификациях Т-64. Кроме того, и на САУ и различных бронемашинах. Танковый вариант пулемета отличается от обычного тем, что снабжен электроспуском.

Пулемет НСВ применялся для вооружения нескольких тысяч бронетранспортеров Panssari-Sisu и боевых машин Sisu NA-110, произведенных в Финляндии для собственных вооруженных сил и для войсковых подразделений из африканских стран под эгидой ООН.

Кроме СССР НСВ производился на заводах в Польше, Болгарии, Индии. В эти страны производство передавалась вместе с лицензией на производство танков Т-72, в состав вооружения которого он входил. Кроме этих стран лицензию получил также Иран, но достоверных сведений о том, удалось ли иранцам освоить производство «Утёса» нет.

Источник

Источник: https://lastday.club/krupnokalibernyiy-pulemet-nsv-utes/

Обзор 12,7-мм пулемета НСВ «Утес»

Обзор пулемета НСВ «Утес»
Фото НСВ «Утес». Подборка-1
Фото НСВ «Утес». Подборка-2
Короб для пулеметной ленты под патроны 12,7х108 мм

Пулемет НСВ «Утес» был разработан в Тульском конструкторском бюро. Пулемет спроектирован под патрон 12,7х108 мм советский образца. Новый пулемет должен был заменить устаревший и тяжелый пулемет ДШКМ. НСВ расшифровывается по начальным буквам оружейных конструкторов создавшим его-Г.И. Никитин, Ю.М. Сколов, В.И. Волков.

До работы над НСВ «Утес» данный коллектив участвовали в конкурсе на разработку нового единого пулемета под патрон 7,62х54 мм, тогда победу в конкурсе одержал пулемет М. Т. Калашникова. Для армии пулемет поставляется(-лялся) под индексом ГАУ-6П11. Как правило поставлялся в войска с пулеметным станком ГАУ-6П9.

Среди бойцов иногда именуется «Иванычем»

Новый пулемет было решено производит на новом заводе в г. Уральске в Казахстане, так как завод им. Дегтярева в г. Коврове был перегружен другими военными заказами. Новый завод по производству пулемета получил название «Металлист».

На новый завод были командировано большое количество конструкторов и других военных специалистов их разных военно-инженерных конструкторских бюро со всей территории Советского Союза. При создании пулемет были использованы абсолютно новые технологические циклы.

Так для нареза ствола использовалась электрохимическая обработка и вакуумная закалка ствола, струйное хромирование ствола. Новые технологии обеспечили живучесть ствола до 6000 выстрелов, что для того времени для такого калибра было техническим прорывом.

Пулемет комплектовали сменным стволом для гарантированного ресурса в 10 000 выстрелов и снижения вероятности «клина» пули при интенсивной стрельбе. НСВ «Утес» производили(тся) в Польше, Иране, Болгарии, Индии, Сербия, Украине (с 2001г.)

Боеприпасы

В качестве боеприпаса для пулеметы НСВ «Утес» используются все типы патронов 12,7х108 мм советского образца спроектированные для пулемета ДШК в 1930-ых годах. НСВ может использоваться бронебойные, зажигательные, бронебойно-зажигательные, трассирующие и т.п.

Так бронебйоные патроны Б-32 или БС способные с расстояние 750 метров пробить 20 мм сталь, что для многих БТРов в боковую приведут к печальным последствиям для экипажа и машины боевой. А бронебойно зажигательные патроны способны поджигать легкобронированную технику.

Питание пулемета обеспечивается пулеметной лентой на 50 патронов по 10 звеньев или лентой на 150 патронов для танковых станков. Пулеметная лента подходит для пулемета ДШКМ, НСВ и КОРД.
Новый пулемет столкнулся с проблемой «выгорания» ствола, так как в отличии от ДШКМ имел облегченный ствол. На стволе не было ребер воздушного охлаждения.

Для решения этой проблемы первые партии пулеметов снабжали 3 стволами, что бы они имели гарантийный ресурс в 10 000 патронов. В дальнейшем в порох патронов стали добавлять флегматизированые присадки.
После распада СССР были созданы новые пулеметы под натовский патрон 12,7х99 мм в Казахстане и Польше.

Попытка создать новый пулемет связана с поиском сбыта вооружения для стран в которых используется патрон 12,7х99 мм, а также отстоять собственные оружейные заводы от распада, как Польша с пулеметом WKM-Bm. Главной проблемой переделки под натовский патрон стал не сам патрон, а пулеметная лента.

Так как пулеметная лента изначально создана для Browning M2 в котором двухступенчатая система подачи патрона-вытаскивание патрона из ленты с последующей его досыланием в патронник. В то время, как у НСВ патрон сразу досылается в патронник из ленты. Пулеметная лента под патрон 12,7х99 мм для натовских пулеметов снаряжается на заводах из рассыпных-одноразовых звеньев.

По сути войска теряют унитарность(совместимость) пулеметной ленты для разных пулеметов одного и того же калибра, что в условиях военных действий не приемлемо. На этом фоне пулеметная лента для НСВ «Утеса» предпочтительней, так как она многоразовая, меньше захламляет боевое отделение или позицию, снаряжается в полевых условиях с помощи заряжающей машинки, при отсутствии машинки обычной деревянной палкой.

НСВ «Утес» стал гораздо легче своего предшественника ДШК/ДШКМ-41 кг против 157 кг. Данный выигрыш в весе можно назвать относительным. Так вес тела пулемета НСВ «Утес» 25 кг, а ДШК/ДШКМ 34 кг из которых 4 кг у ДШК/ДШКМ использовались в качестве оребрение-охлаждения ствола.

Другим спорным моментом выигрыша веса можно назвать то, что станок Колесникова для пулемета ДШК/ДШКМ изначально проектировали, так что бы он имел больше массы, чтобы снизить отдачу.

Еще при обсуждении веса забывают упоминать, что станок Колесникова адаптирован для зенитной стрельбы по воздушным целям, имеет бронещиток для защиты стрелка от осколков и винтовочных патронов 7,62, ну и тележные колеса для мобильности. Еще можно заменить затыльные рукоятки ведения огня на пистолетные, то еще выиграем 2-3 кг веса.

Получается на практике реальная разница составляет ровно 3кг, а не 116 кг. Недостаток малого веса станка 6П9 для НСВ «Утес» показывается в сильной отдаче и солдатам приходится обкладывать станок пулемета мешками с песком или камнями, что бы пулемет не «плясал» в окопе.

Автоматика

Пулемет имеет автоматическую систему перезарядки, основанную на отводе части пороховых газов из конца ствола для совершения нового цикла. Запирания ствола происходит посредством перекоса затвора, который соединен шарнирно с газоотводным поршнем. В пулемете используются ролики и кадмированное покрытие металла для снижения трения и увеличения срока службы пулемета.

Для взвода пулемета предусмотрена ручка с тросам, которая посредством блока взводит боевую пружину и сдвигает ленту с патроном. Питание пулемета по умолчанию сделано с правой стороны, при необходимости подачу ленты можно сделать с правой стороны, что позволяет создавать спаренные варианты пулемет НСВ «Утес»-корабельный вариант спаренного пулемета «Утес-М».

Аналогично пулемету Максим в «Утесе» происходит передний выброс стреляных гильз. Передний выброс гильз уменьшают загазованность ДОТов, бронетехники, а также не захламляют боевое место стрелка гильзами. Справой стороны пулемета предусмотрен флажковый предохранитель. Пулемет снабжен механическим прицелом с размеченной планкой для стрельбы до 2000 метров и открытая мушка.

Первые образцы пулеметов имели складывающуюся мушку.

Модификации

НСВ «Утес» имеет популярных модификаций: НСВТ, НСВС, «Утес-М» и зенитный. НСВТ-танковый вариант пулемета НСВ имеет включает в себя вариант пулемета с электроспуском, который имеют дистанционное управление или спаренные с главным калибром бронетехники.

Другой вариант НСВТ устанавливается сверху брани на турели.
НСВС-пехотный (индекс ГАУ-6П16) вариант пулемета на станке Степанова-Барышева (индекс ГАУ-6Т7). Представляет собой пулемет на треноге весом 41 кг.

Станок имеет когти с лопатками для вкапывания в грунт (как правило сверху обкладывается мешками с песком или камнями) и амортизатором для гашения отдачи. Зенитная стрельба с данного станка практически не возможна. Переноска станка предусмотрена в специальных вьюках.


Зенитный вариант НСВ устанавливался на станок 6У6, которая не получила популярность среди солдат из-за ограниченной «универсальности».

Боевое применение.

НСВ «Утес» принял и будет принимать свое участие практически во всех военных конфликтах по всему Миру, так как принят на вооружение более чем в 40 странах мира и по популярности уступает только ДШКМ и Browning M2.

Пулемет часто устанавливается на «тачанки»-пикапы (так же часто на пикапах можно встретить ДШКМ и КПВТ). Пулемет на «тачанке» становиться очень мобильным, все пулемета уже не имеет значение, а крепление пулемета к авто практически полностью гасит отдачу.

Огонь из пулемета предоставляет большую опасность практически для всех БМП, БТРов и другой автомобильной технике. Большую опасность представляет для вертолетов не смотря на их бронезащиту.

12,7-мм пулемет очень эффективен во время городского боя, так как может «разабрать» на кирпичикам укрепленную точку врага. Пулемет часто используют для защиты блок постов, так как способен простреливать пространство на 2000 метров.

К недостатку пулемета помимо веса можно отметить малую мобильность и не универсальность станков для ведения зенитного и пехотного огня. Необходимость «зарывать» пулемет в землю для избежания сильной отдачи, которая снижает кучность. В армии РФ на смену НСВ «Утес» и ДШКМ приходит пулемет КОРД.

Визуальная разница между НСВ «Утес» и КОРДом

Часто пулемет НСВ «Утес» путают с пулеметом КОРД, так как они «родные братья» и очень схожи визуально и подходят к одним и тем же зенитным и танковым станкам, но по нескольким мелочам их можно все так различит:
-со стороны выброса ленты у НСВ «Утес» имеется планка для направления стреляной пулеметной ленты, а у КОРДа нет такой;
-в районе перехода ствола в раму у Утеса имеется дюжина заклепок, а у КОРДа их нет;
—НСВ «Утес» оснащен коническим пламягасителем, а КОРД имеет дульный тормоз (первые партии имели трубчатую форму) ;
—НСВ «Утес» не имеет в комплекте сошки для пехотного ведения огня, а у КОРДа они включены в комплект по умолчанию; .
-заблуждение, что у НСВ «Утес» складная мушка цели, такой вариант мушки был у первых партий пулеметов, а у КОРДа точная копия мушки.

Источник: https://warbook.info/item/pulemet-nsv-utes-obzor-video-foto-kharakteristiki

Крупнокалиберный пулемет «Утес»: Между двух эпох

Пулемет «Утес» — прямой потомок легендарного ДШК. «Дегтярев-Шпагин крупнокалиберный» изначально предназначался для уничтожения самолетов противника на высотах до полутора километров.

Для Советской Армии стало большой удачей, что предок пулемета «Утес» был принят на вооружение в самый канун Великой Отечественной войны.

Ведь помимо своей основной функции – борьбы с вражеской авиацией, он с успехом поддерживал своим разящим огнем пехоту, прикрывал бронетехнику и корабли. С окончанием войны его служба продолжалась еще несколько десятилетий.

Предок Утеса — легендарный ДШК

Новое время — новые требования

К концу 50-х годов стало ясно, что ДШК нужна замена, более легкая, мобильная, технологичная, в полной мере отвечающая требованиям современного (на то время) боя. Разработанный известными тульскими конструкторами-оружейниками Г. И. Никитиным, Ю. М. Соколовым и В. И.

Волковым пулемет «Утес» в другом своем названии унаследовал первые буквы фамилий своих создателей – НСВ, а от своего великого предшественника ДШК – калибр 12,7 мм.

В его боевой «компетенции» — легкобронированные цели типа БТР, огневые точки, скопления пехоты, транспортных средств и низколетящие цели. Предел досягаемости огня – от 1 до 1,5 км.

О серьезности намерений советской оборонки говорит тот факт, что для производства НСВ-12,7 был построен абсолютно новый завод «Металлист» в городе Уральске. Костяк коллектива составили инженеры и рабочие ведущих советских оружейных предприятий.

Особенности конструкции

Как и ДШК, 25-килограммовый «Утес» полностью «самодостаточен». Энергию для работы автоматики он получает, благодаря пороховым газам. Спусковой механизм очень прост по конструкции, расположен в отдельной коробке и может обеспечивать исключительно автоматическую стрельбу.

Ствол пулемета легко снимается.

Для удобства переноса он оснащен рукояткой, а в конце дульной его части установлен конусный пламегаситель. Для полевого варианта конструкторами К. Барышевым и Л. Степановым был разработан треножный станок 6Т7.

При изготовлении нарезов ствола для преодоления высоких термических нагрузок была использована технология струйного хромирования.

Специально для «Утеса» была разработана серия боеприпасов для поражения конкретных объектов. Так зажигательный 43-грамовый патрон МДЗ создавался для уничтожения низколетящих целей и автотехники, а 55-граммовый патрон БС бронебойно-зажигательного действия с тугоплавким металлическим сердечником – для легко бронированной техники.

Патроны для пулемета Утес

Позже создаются более мощные боеприпасы серии 12,7 х 108 мм, куда вошли патроны Б-32, БЗТ-44 и МДЗ. На дальности в полкилометра «Утес» уверенно пробивает 16-мм броню. Пулеметные ленты для полевого и танкового вариантов вмещают 50 и 150 патронов соответственно.

Пулемет Утес на танке Т-72

Применение

Пулемет «Утес» хорошо прижился в качестве зенитного пулемета на всех советских танках, начиная с Т-64, САУ и различных типах бронемашин. Не обошел его вниманием и военно-морской флот, где «Утес» использовался на боевых кораблях, как средство ПВО.Корабельный вариант

Участие в конфликтах

За свою более чем 40-летнюю службу «Утес» успел повоевать в Афганистане и Чечне. В частности, в Чечне за ним закрепилось прозвище «антиснайпер».

Большая дальность стрельбы (до 2 км), малозаметность в сочетании со специальным прицелом делает «Утес» эффективным средством борьбы со снайперами противника.

Боевые возможности пулемета значительно возросли, когда на него стали устанавливать прицелы — оптический СПП, ночной бесподсветочный НСПУ-3 и радиолокационный прицел, позволяющий вести прицельный огонь в темноте.

Боевая смена

К концу 80-х боевой потенциал «Утеса» был исчерпан, хотя о полном «увольнении в запас» речи не идет. Просто «Утес» уже морально устарел. Ему на смену пришел пулемет «Корд», разработанный в КБ Ковровского завода им. Дегтярева.

Тактико-технические характеристики пулемета «Утес»

• Патрон — 12,7 х 108 мм
• Масса пулемета без ленты — 25 кг
• Масса ствола — 9 кг
• Масса снаpяженной ленты емкостью 50 патpонов — 7,7 кг
• Масса патpонной коpобки, снаpяженной 50 патpонами — 11,1 кг
• Масса патpона — 123—137 г
• Длина пулемета — 1560 мм
• Длина пулемета с электpоспуском — 1610 мм
• Длина пулемета на станке 6Т7 — 1900 мм
• Высота пулемета на станке 6T7 — 380 мм
• Число нарезов — 8
• Начальная скорость пули — 845 м/с
• Дульная энергия пули — 15815-17672 Дж
• Режимы огня — непрерывный
• Темп стрельбы (техническая скоpостpельность) — 700—800 в/мин
• Боевая скоpостpельность — 80-100 в/мин
• Прицельная дальность — 2000 м
• Дальность прямого выстрела по цели высотой 2 м — 850 м
• Толщина пробиваемой брони на дальности 500 м — 16 мм
• Ёмкость ленты, патронов: пехотный вариант — 50, танковый вариант — 150

Источник: https://www. techcult.ru/technics/1984-krupnokalibernyj-pulemet-utes

Крупнокалиберный пулемет НСВ НСВТ 12.7

Крупнокалиберный пулемет НСВ-12.7″Утес» на пехотном станке-треноге 6Т7

Крупнокалиберный пулемет НСВ-12.7″Утес» на зенитном станке 6У6

Вес: 25 кг тело пулемета, 41 кг на станке 6T7 с лентой

Длина: 1560 мм (1900 мм на станке 6Т7)

Питание: лента 50 патронов

Темп стрельбы: 700-800 выстрелов/мин

Крупнокалиберный пулемет НСВ-12.7(кодовое обозначение в ходе разработки «Утес») был разработан в период 1969 — 1972 годов конструкторами Никитиным, Соколовым и Волковым для замены устаревшего крупнокалиберного пулемета ДШКМ.

При разработке изначально закладывалась универсальность нового пулемета- он мог использоваться как оружие поддержки пехоты с легкого пехотного станка-треноги, как зенитный пулемет со специальных установок, а также для вооружения бронетехники и малых судов.

Пулемет был принят на вооружение в 1972 году и массово выпускался в СССР, кроме того, его копии выпускались в Югославии и Болгарии. После развала СССР основной производитель пулеметов НСВ, завод «Металлист», оказался в независимом Казахстане, и в России для замены этого пулемета был разработан крупнокалиберный пулемет «Корд». Вариант НСВ также производится в независимой Украине.

Крупнокалиберный пулемет НСВ-12.7 использует газоотводную автоматику, газовый поршень с длинным ходом расположен под стволом. Ствол быстросменный. воздушного охлаждения. Запирание ствола производится путем смещения всего затвора вбок (влево), так что боевые упоры затвора входят в зацепление с пазами во вкладыше ствольной коробки.

Затвор соединен с затворной рамой качающимися серьгами, затворная группа имеет несколько роликов, снижающих трение при ее движении в откате и накате. Стрельба ведется с открытого затвора.

Питание патронами — из не рассыпной металлической ленты с открытым (незамкнутым) звеном. Лента собирается из кусков по 10 звеньев при помощи патрона. Подача патронов из ленты — напрямую в ствол.

Штатное направление движения ленты — справа налево, однако оно может быть легко изменено на обратное.

Из органов управления на теле пулемета имеются только спусковой рычаг и ручной предохранитель. Органы управления огнем располагаются на станке либо установке.

В пехотном варианте они включают закрепленные на люльке станка 6Т7 пистолетную рукоятку со спусковым крючком и механизм взведения затвора.

Дополнительно пехотный станок оснащается складным прикладом со встроенным пружинным буфером отдачи.

На зенитном станке 6У6 спуск выведен на педаль (руки стрелка заняты механизмами наведения), в танковом варианте пулемет может оснащаться электрическим дистанционным спусковым механизмом.

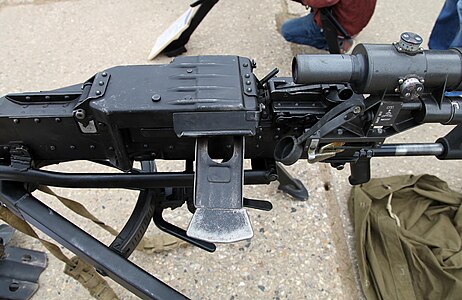

В пехотном варианте пулемет НСВ оснащается открытым прицелом, а также оптическим прицелом СПП с переменной кратностью 3-6Х или ночным прицелом.

В зенитном и танковом варианте специальные прицелы крепятся к установке.

Ствол «Печенега» имеет специально рассчитанное наружное оребрение и заключен в металлический кожух. При стрельбе пороховые газы, с большой скоростью выходящие из дула ствола, создают в передней части кожуха эффект эжекционного насоса, протягивая холодный воздух вдоль ствола. Воздух забирается из атмосферы через окна в кожухе, выполненные под рукояткой для переноски, в задней части кожуха.

Таким образом, удалось достигнуть высокой практической скорострельности без необходимости замены ствола — максимальная длина непрерывной очереди из «Печенега» составляет порядка 600 выстрелов.

При ведении длительного боя пулемет может выстреливать до 1000 патронов в час без ухудшения боевых характеристик и уменьшения ресурса ствола, который составляет не менее 30 000 выстрелов.

Кроме того, из-за заключения ствола в кожух исчез тепловой муар (колебания горячего воздуха над разогретым стволом при интенсивном огне), мешавший точному прицеливанию.

Увеличение общей жесткости ствола позволила перенести сошки с газовой муфты на дульный срез оружия. Это позволило увеличить опорную базу пулемета и как следствие устойчивость его при стрельбе.

В «Печенеге» использовано 80 % деталей от пулемета Калашникова ПКМ, сохранены калибр, масса, размеры, емкость патронных коробок оружия, полностью идентична работа основных узлов оружия. Все это позволяет не только с минимальными затратами развернуть серийное производство этого пулемета, но и упрощает его эксплуатацию в армии.

Основное применение получила модификация НСВТ (танковый, Индекс ГРАУ – 6П17) в качестве зенитного на танках Т-72, Т-80, Т-90 и поздних модификациях Т-64, самоходных артиллерийских установках, а также на различных бронемашинах.

В 1990-х годах пулеметами НСВ было вооружено несколько тысяч бронетранспортеров Panssari-Sisu и боевых машин Sisu NA-110, произведенных в Финляндии для собственных вооруженных сил и для войсковых подразделений из африканских стран, действующих под эгидой ООН.

Танковый вариант пулемета был снабжен электроспуском – на этом все отличия заканчиваются. Электроспуск представлял собой примитивную катушку со стержнем, собранные в герметичном пыле-, влагозащищенном корпусе. Прикреплялся к тыльной части ствольной коробки, при подаче тока стержень выдвигался и давил на стержень спускового механизма.

В качестве пехотного пулемет НСВ использовался на нескольких типах установок. Наиболее удачным был станок Степанова-Барышева 6Т7, пулемет на станке назывался НСВС-12,7 (Индекс ГРАУ – 6П16), весил 41 кг, основным прицелом являлся при этом оптический СПП производства Новосибирского оптико-механического завода.

Существовал и ряд ночных прицелов. Производство станка и укомплектование НСВС производилось на заводе в Вятских Полянах. Чтобы погасить энергию выстрела массы пулемета не хватало, поэтому станок 6Т7 был снабжен оригинальным амортизатором, установленном на сошниковой передней лопате, вкапываемовой в грунт. При этом к массе пулемета добавлялась масса всего станка.

Откат этой конструкции был довольно ощутимым, что потребовало установить амортизатор и в прикладе, установленный на пулемете прицел «ездил» вместе с ним, так что стрелок непроизвольно жмурился при стрельбе.

Стрельба официально предусмотрена была только из положения лежа, часто в войсках устанавливали пулемет для стрельбы с колена, при этом он отчаянно «козлил», так как амортизатор размещался в таком положении вертикально, ни о какой точности стрельбы говорить уже не приходилось.

Сектор стрельбы на 6Т7 был крайне ограничен, зенитная стрельба была невозможна.

Одно из основных достоинств НСВ — его универсальность, то есть возможность его использования и по наземным, и по воздушным целям. Универсальность пытались использовать, но установки при этом получались ужасно громоздкие, тяжелые (одна из них — 6У6 весила в четыре раза больше самого пулемета), популярностью в войсках не пользовались.

Уже в годы независимости Казахстана на заводе в Уральске спроектировали и изготовили несколько сотен станков, являвшихся попыткой реализовать «универсальность» пулемета.

За основу взяли конструкции танковых установок, когда пулемет при стрельбе движется по направляющим своеобразной «постели».

Тренога и постель представляли собой раздельные конструкции с быстросъемным соединением, прицел устанавливался на постели, тренога позволяла установку для стрельбы лежа и с колена. Отсутствовали приспособления для фиксации наводки.

В целом, несмотря на сырость конструкции, точность стрельбы не пострадала, стрелок не жмурил глаз, что позволяло непрерывно следить за результатами стрельбы, воздействие отдачи на плечо было гораздо ниже, чем при стрельбе с 6Т7, заводские стрелки демонстрировали на полигонах Министерства Обороны Казахстана хорошую точность, быстрый перенос стрельбы как по фронту, так и по глубине. Пулемет на станке получил название НСВП-12,7, МО РК официально приняло его на вооружение и закупило около сотни штук.

В это же время в России решили отказаться от закупа пулеметов за границей, пусть даже и в дружественном Казахстане.

В то же время начинать производство с первоначальных «сырых» чертежей не стали, на заводе Дегтярева фактически спроектировали новый пулемет, получивший имя «КОРД».

Сохранив неизменными посадочные размеры и баллистику для взаимозаменяемости с имеющимися установками и станками, ковровчане кардинально изменили схему запирания ствола.

Патроны МДЗ и БС — более поздние

Патрон с пулей МДЗ (вес пули 43 г) – зажигательный мгновенного действия — предназначался для борьбы с низколетящими воздушными целями и автомобильной техникой.

Патрон с пулей БС (вес пули 55 г) — также бронебойно-зажигательный, но снабженный тугоплавким тяжелым сердечником – был спроектирован, когда стало ясно, что бронепробиваемости Б-32 уже недостаточно для борьбы с современными БТР и БМП.

В связи с большей распространённостью в мире патрона 12,7х99 по сравнению с советским 12,7х108, после распада СССР в Польше и в Уральске пытались освоить производство НСВ под патрон НАТО. Достоверных сведений о польском пулемёте нет, а вот уральский укороченными патронами стрелял вполне надежно. Кардинальное отличие, которое преодолеть было невозможно, — в конструкции ленты.

Из советской ленты патрон подается толчком затвора вперед, при этом предварительно патрон уже сдёрнут звеньесъёмником. Из натовской автоматика выдёргивает на ходе затвора назад. В НСВ используется 10-звеньевые куски, собирающиеся в ленту по 50 (в пехотном исполнении) и 70 патронов (на танковых установках). Снаряжение ленты производится расчётом с помощью специальной машинки.

Натовские патроны поступают в войска уже снаряжёнными в ленты из рассыпных элементов. Переснаряжать патроны из одной ленты в другую пришлось бы предварительно, что отрицательно сказалось бы на боевой работе. Поэтому об успешных продажах и замене в войсках тяжелого Браунинг М2 на НСВ слышно не было, программы «перевооружения» НСВ остановлены.

Боевое применение

Новый пулемет предназначен для борьбы с легкобронированными транспортными средствами и групповыми живыми целями противника на расстоянии до 2000 м, огневыми точками, а также низколетящими воздушными целями на наклонных дальностях до 1500 м. Используется очень мощный 12,7х108 крупнокалиберный патрон, имевший целую гамму пуль разнообразного назначения: Б-32 (бронебойно-зажигательная), БЗТ-44 (бронебойно-зажигательно-трассирующая) и МДЗ (зажигательная мгновенного действия).

Первое боевое применение НСВ получил в Афганистане. Первое время с обеих сторон участие в боевых действиях принимали только модификации ДШК (моджахеды использовали ДШК китайского производства). Но во второй половине 80-х в войсках появился и НСВ.

Его быстро оценили, главной его особенностью была возможность вести прицельный огонь по противнику, не подпуская его на расстояние эффективной стрельбы из автомата. Имеется множество фотографий блок-постов, где станок 6Т7 нагружен камнями, мешками с песком для предотвращения его козлинных прыжков.

Комплектование каждого пулемета оптическим прицелом, а в варианте ночного — и ночным прицелом, делали расчет НСВС главными «глазами» блок-поста.

Не менее «любимым» НСВ был и в обе чеченские кампании, среди чеченцев он получил прозвище «красавчик». Существовало множество курьезных на первый взгляд «модификаций» танкового «Утёса», который добыть было проще, для применения в качестве пехотного.

Пулеметом НСВ-12,7 вооружаются и боевые корабли. В частности, существует спаренная морская турельно-башенная установка «Утес-М», состоящая из двух пулеметов НСВ, размещенных во вращающейся закрытой башне. Правый пулемет имеет правую подачу ленты.

Некоторые ТТХ:

* Патрон — 12,7х108 мм

* Масса пулемета без ленты, кг — 25

* Масса ствола, кг — 9

* Масса снаpяженной ленты емкостью 50 патpонов, кг — 7,7

* Масса патpонной коpобки, снаpяженной 50 патpонами, кг — 11,1

* Масса патpона, г — 123—137

* Длина пулемета, мм — 1560

* Длина пулемета с электpоспуском, мм — 1610

* Длина пулемета на станке 6Т7, мм — 1900

* Высота пулемета на станке 6T7, мм — 380

* Число нарезов — 8

* Начальная скорость пули, м/с — 845

* Дульная энергия пули, Дж — 15815-17672

* Режимы огня — непрерывный

* Темп стрельбы (техническая скоpостpельность), в/мин — 700—800

* Боевая скоpостpельность, в/мин — 80-100

* Прицельная дальность, м — 2000

* Дальность прямого выстрела по цели высотой 2 м, м — 850

* Толщина пробиваемой брони на дальности 500 м, мм — 16

* Ёмкость ленты, патронов:

— пехотный вариант — 50

— танковый вариант — 150

Источник: http://spec-naz. org/articles/weapons/?ELEMENT_ID=2800

Крупнокалиберный пулемет НСВ НСВТ 12.7

Крупнокалиберный пулемет НСВ-12.7″Утес» на пехотном станке-треноге 6Т7.

 Крупнокалиберный пулемет НСВ-12.7″Утес» на зенитном станке 6У6.

Калибр: 12,7×108 мм
Вес: 25 кг тело пулемета, 41 кг на станке 6T7 слентой
Длина: 1560 мм (1900 мм на станке 6Т7)
Длина ствола: 1346 мм
Питание: лента 50 патронов
Темп стрельбы: 700-800 выстрелов/мин

Крупнокалиберный пулемет НСВ-12.7(кодовое обозначение в ходе разработки «Утес») был разработан в период1969 — 1972 годов конструкторами Никитиным, Соколовым и Волковым для замены устаревшего крупнокалиберного пулемета ДШКМ.

При разработке изначально закладывалась универсальность нового пулемета- он мог использоваться как оружие поддержки пехоты с легкого пехотного станка-треноги, как зенитный пулемет со специальных установок, а также для вооружения бронетехники и малых судов.

Пулемет был принят навооружение в 1972 году и массово выпускался в СССР, кроме того, его копии выпускались в Югославии и Болгарии.

После развала СССР основной производитель пулеметов НСВ, завод «Металлист», оказался в независимом Казахстане, и в России для замены этого пулемета был разработан крупнокалиберный пулемет «Корд». Вариант НСВ также производится в независимой Украине.

Крупнокалиберный пулемет НСВ-12.7 использует газоотводную автоматику, газовый поршень с длинным ходом расположен под стволом. Ствол быстросменный. воздушного охлаждения.

Запирание ствола производится путем смещения всего затвора вбок (влево), так что боевые упоры затвора входят в зацепление с пазами во вкладыше ствольной коробки. Затвор соединен с затворной рамой качающимися серьгами, затворная группа имеет несколько роликов, снижающих трение при ее движении в откате и накате.

Стрельба ведется с открытого затвора. Питание патронами — из нерассыпной металлической ленты с открытым (незамкнутым) звеном. Лента собирается из кусков по 10 звеньев при помощи патрона. Подача патронов из ленты — напрямую в ствол.

Штатное направление движения ленты — справа налево, однако ономожет быть легко изменено на обратное.
 Из органов управленияна теле пулемета имеются только спусковой рычаг и ручной предохранитель. Органы управления огнем располагаются на станке либо установке.

В пехотном варианте они включают закрепленные на люльке станка 6Т7 пистолетную рукоятку со спусковым крючком и механизм взведения затвора. Дополнительно пехотный станок оснащается складным прикладом со встроенным пружинным буфером отдачи.

На зенитном станке 6У6 спуск выведен на педаль (руки стрелка заняты механизмами наведения), в танковом варианте пулемет может оснащаться электрическим дистанционным спусковым механизмом. В пехотном варианте пулемет НСВ оснащается открытым прицелом, а также оптическим прицелом СПП с переменной кратностью 3-6Х или ночным прицелом. В зенитном и танковом варианте специальные прицелы крепятся к установке.

Источник: http://modernfirearms.net/machine/rus/nsv-utes-r.html

«Утес» для антиснайперов

Солдаты в Чечне прозвали 12,7-мм пулемет НСВ «антиснайпером».

В самом деле, крупнокалиберный, превышающий по прицельной дальности и поражающему действию пули пулемет обычного, «винтовочного» калибра, снабженный соответствующим прицелом, малозаметный на огневой позиции играет не последнюю роль в антиснайперской борьбе, ставшей одной из главных составляющих действий подразделений в современных конфликтах. Разработанный Г.Никитиным, Ю.Соколовым и В.Волковым и получивший обозначение НСВ-12,7 (известен также под шифром «Утес»), пулемет поступил на вооружение в 1972 году.

Пулемет НСВ-С-12,7 на станке 6Т7

с радиолокационным и ночным прицелом

Автоматика НСВ действует за счет отвода пороховых газов. Газовая камера расположена под стволом и снабжена регулятором, позволяющим приспосабливать автоматику к условиям действия пулемета. Ствол пулемета сменный, с 8 нарезами, на дульной части крепится конический пламегаситель.

Для удобства переноски пулемета на нем имеется складная рукоятка. Для более плавной и надежной работы автоматики шток газового поршня соединен с затворной рамой шарнирно, а сама рама имеет направляющие и опорные ролики. Буферная пружина в хвостовой части возвратного механизма смягчает удар.

Запирание канала ствола осуществляется перекосом затвора: при приходе в переднее положение затвор, шарнирно связанный серьгами с затворной рамой, перемещается влево, его боевые выступы заходят за боевые выступы ствольной коробки.

При откате затвор своими захватами извлекает стреляную гильзу, отражатель в виде двуплечевого рычага, поворачиваясь под действием подвижных частей, смещает гильзу вправо. При движении вперед гильза выбрасывается по желобу гильзоотвода с правой стороны ствольной коробки.

Это позволяет устанавливать пулемет в танке, бронемашине, ДОТе, не заботясь о гильзосборнике. Рукоятка перезаряжания, расположенная справа, при стрельбе остается неподвижной.

Спусковой механизм смонтирован в отдельном корпусе в верхней части ствольной коробки и приводится в действие вертикально перемещающимся толкателем. Выстрел, как и в большинстве пулеметов, производится с заднего шептала.

Ударный механизм действует от возвратно-боевой пружины: при запирании затвора серьга затворной рамы, поворачиваясь, бьет по ударнику, так что выстрел возможен только при полностью запертом стволе.

Флажковый предохранитель запирает шептало.

Питание пулемета – от металлической ленты с открытым звеном, на 50 патронов, ленты можно соединять последовательно.

Пулемет может иметь левую или правую подачу ленты, что позволяет монтировать его на комплексные (многоствольные) установки.

Для стрельбы используются патроны с бронебойно-зажигательной пулей Б-32, бронебойно-зажигательно-трассирующей БЗТ-44, зажигательной мгновенного действия МДЗ. Бронебойная пуля на 500 м пробивает броню толщиной 16 мм.

Масса «тела» НСВ-12,7 – 25 кг, длина – 1560 мм, масса ствола – 9,2 кг, начальная скорость пули – 845 м/с, дальность прямого выстрела по цели высотой 2 м – 850м, темп стрельбы – 700-800 выстр./мин, боевая скорострельность – 80-100 выстр./мин.

Огонь обычно ведется короткими (4-6 выстрелов) или длинными (10-15 выстрелов) очередями. Быстросменный ствол позволяет вести интенсивный огонь в условиях напряженного боя.

Широкое использование роликов в конструкции автоматики, механизма подачи и спускового механизма, наличие буферных пружин и амортизаторов повышают устойчивость оружия при стрельбе, способствуют уменьшению износа деталей.

В станковом варианте пулемет обозначается НСВ-С-12,7. Для стрельбы по наземным целям служит треножный станок 6Т7 конструкции Л.Степанова и К. Барышева. Пулемет крепится в люльке, на которой также смонтированы подпружиненный трубчатый приклад, пистолетная рукоятка, спусковой механизм, механизм перезаряжания, кронштейн прицела.

Таким образом, органы управления стали принадлежностью станка, а не «тела» пулемета, что делает сам пулемет более универсальным. Приклад и пистолетная рукоятка намного повышают удобство управления, в то время как большая часть энергии отдачи через станок уходит в грунт. Понятно, что это повышает и меткость стрельбы.

Плечевой упор в виде прямоугольной петли удобен для обхвата ладонью при стрельбе или переноске. При нажатии на спусковой крючок утапливается толкатель спускового механизма пулемета.

Довольно остроумен механизм перезаряжания: стрелок тянет рукоятку тросика, тот вращает барабан со звездочкой, приводящей в движение планку; планка же сцепляется с рукояткой перезаряжания пулемета. Станок имеет секторный механизм горизонтального наведения и стержневой механизм вертикального наведения, лоток для облегчения подачи ленты, сошники ног.

Для лучшей устойчивости при стрельбе передняя нога имеет откидной сошник для мягкого грунта и клыки для твердого, амортизирующую пружину. Регулируя положение ног, можно менять высоту линии огня от 310 до 410 мм. Стрельбу можно вести и из положения лежа.

Масса НСВ-С-12,7 на станке 6Т7 – 41 кг, прицельная дальность – 2000 м, углы наведения по горизонтали +10-25, по вертикали – от -8 до +10 градусов, масса коробки с лентой на 50 патронов – 11,1 кг. Дальность прямого выстрела по грудной фигуре (высотой 0,5 м) – 460 м, по бегущей (1,5 м) – 750 м.

Кучность стрельбы довольно высокая – на 1000 м срединное отклонение по горизонтали и вертикали не превышает 1,45 м. Расчет НСВ-С – 2 человека. В походном положении станок складывается и переносится за спиной вторым номером расчета.

В бою расчет может переносить пулемет на станке за рукоятку ствола и приклад станка. В Афганистане на блокпостах нередко ноги станка для большей устойчивости наполовину зарывали в грунт.

Конструкция 6Т7 позволяет крепить пулемет со станком на установках 6У10 и 6У11 в амбразурах дотов, при этом их можно также быстро отделить для использования вне сооружения.

Основным прицелом служит оптический СПП. Его прицельная сетка имеет специальную дальномерную шкалу, а в оптическую схему включен люминесцентный экран для обнаружения источников ИК излучения. Кратность увеличения СПП – 3 или 4, поле зрения – 12 или 6.

Кроме того, пулемет имеет открытый секторный прицел с механизмом введения боковых поправок. Хорошие результаты в ночном бою дает НСВ с ночным бесподсветочным прицелом НСПУ-3 (1ПН51) с кратностью увеличения 3,46 и полем зрения 9,5, дальностью видения 300-600 м.

Правда, прицел усилительного типа позволяет обнаружить цель и навести пулемет, контроль же результатов затруднен из-за засветки вспышками выстрелов.

Пулемет «Корд»

В условиях, когда подразделения действуют изолированно, на резкопересеченной местности с большим количеством укрытий, весьма перспективным представляется радиолокационный прицел на основе РЛС ближней разведки.

В Чечне такие РЛС используются для обнаружения целей ночью и открытия огня из НСВ или автоматического гранатомета АГС-17 по пристрелянным рубежам. Антенный блок РЛС крепится на специальном кронштейне, не мешающем применению оптического или ночного прицела.

РЛС «Фара-1» позволяет обнаружить отдельного человека на дальности до 2 км, а автомашину – до 4 км.

Среди состоящих на вооружении крупнокалиберных пулеметов НСВ-12,7 выгодно отличается сравнительно небольшой массой и хорошей маневренностью. Он используется также в качестве зенитного вооружения танков Т-64, Т-72, Т-80 (НСВ-Т), боевых кораблей.

В СКБ Ковровского завода им. В.А.Дегтярева провели работы под шифром «Корд» («крупнокалиберное оружие дегтяревцев») по модернизации НСВ. Новый ствол с пламегасителем и несколько модернизированная система запирания обеспечили лучшую кучность стрельбы. Масса «тела» «Корда» – 25,5 кг. «Корд» выпускается с 1998 г., прошел боевые испытания и получил похвальные отзывы.

Братишка 01-01
Семен Федосеев

Источник: http://weaponland.ru/publ/utes_dlja_antisnajperov/4-1-0-60

ДШК (12,7-мм) — War Thunder Wiki

Описание

ДШК (Дектярёв-Шпагин Крупнокалиберный) — советский пулемёт калибра 12,7-мм разработки конструкторов Дегтярёва и Шпагина. В феврале 1939 года ДШК был принят на вооружение РККА под обозначением «12,7 мм крупнокалиберный пулемёт ДШК образца 1938 года». Массовый выпуск ДШК был начат в 1940—41 годах. Применяемый патрон — 12,7×108 мм ДШК. Боепитание осуществлялось из короба с лентой на 50 патронов, подача — слева. Пулемёт обладает достаточно высоким темпом стрельбы, что обусловливает эффективность огня по быстродвижущимся целям.

По опыту войны пулемёт был модернизирован (изменены конструкция узла подачи ленты, крепление ствола), и в 1946 году — принят на вооружение Советской Армии под обозначением ДШКМ. На пулемёт могли крепиться различные прицелы: рамочные, кольцевые, коллиматорные, а также различные пламегасители, дульные тормоза. Пулемёт состоял или состоит на вооружении свыше 40 армий мира, и до сих пор применяется во множестве конфликтов по всему миру. В настоящее время в армии России пулемёты ДШК и ДШКМ практически полностью заменены крупнокалиберными пулемётами «Утёс» и «Корд», более совершенными и современными.

Машины оснащающиеся этим вооружением

Основные характеристики

Состав лент

Применяемые в ДШК патроны: БЗ — бронебойно-зажигательный, Т — трассирующий, МДЗ — мгновенного действия зажигательный, БЗТ — бронебойно-зажигательно трассирующий, БЗ(МКС) — бронебойно-зажигательный с металлокерамическим сердечником.

Назначение и особенности разных видов пуль в игре: Авиационные боеприпасы

• Ленты для ЗСУ ГАЗ ДШК

• Лента Стандарт (для турельных и спаренных пулемётов ДШК на танках и САУ) — состав: БЗТ-МДЗ-БЗТ-БЗ(МКС)

Сравнение с аналогами

• С пулемётом ДШК может сравниться широко-распространённый американский пулемёт Browning M2 (12,7-мм). М2 уступает в пробитии (т.к не имеет патронов с металлокерамическим сердечником, как у ДШК), в скорострельности, дульной энергии пули. Однако М2 превосходит в количестве патронов в коробке (минимум 100, максимум 200 у ЗСУ), длиннее ствол, пробитие патронами БЗ и БЗТ на пару миллиметров выше. По скорости перезарядки они одинаковы.
• Французский пулемёт Hotchkiss Mle.1930 уступает перед ДШК в скорострельности (450 в/мин), пробитии, кол-ве заряжаемых патронов (30 в коробчатом магазине). Но Гочкис превосходит ДШК в скорости перезарядки, калибре (13,2-мм).

Применение в бою

Пулемёт ДШК отлично пробивает патронами БЗ (МКС), но следует помнить о быстро заканчивающейся 50 патронной коробке. Легкобронированная техника уязвима для патронов ДШК (ЗСУ, лёгкие-средние танки и САУ), но желательно изучать и их слабые места (например бока, корма, ствол). Пулями из пулемёта также можно указывать на врага союзникам, и мешать врагу видеть. Против самолётов имеет смысл использовать патрон МДЗ (разрывной, с взрывчаткой внутри).

Достоинства и недостатки

Пулемёт ДШК (12,7-мм) довольно хорош в игре, он позволяет бороться как с лёгкобронированной техникой, так и самолётами. Имеет хорошую бронепробиваемость и скорострельность. Хотя пулемёт и не лишён своих недостатков по сравнению с другими аналогами.

Достоинства:

• Хорошая скорострельность.
• 12,7-мм пулемёт способен бороться не только с небронированной техникой и самолётами, но и слабо-бронированной бронетехникой.
• Отличный пробивной и одновременно зажигательный патрон с металлокерамическим сердечником БЗ (МКС).
• Разрывные патроны МДЗ.

Недостатки:

• Долгая перезарядка (10,4 сек).
• Малая применяемая лента (50 патронов)

Историческая справка

Задание на создание первого советского крупнокалиберного пулемёта, было выдано опытному и хорошо известному оружейнику Дегтярёву в 1929 году. Менее чем через год он представил на испытания свой пулемёт калибра 12,7 мм, и с 1932 года началось мелкосерийное производство пулемёта под обозначением ДК. Войсковые испытания ДК и дополнительные полигонные испытания 1934 г. показали, что пулемет малопригоден для борьбы с быстродвижущимися целями из-за низкого темпа стрельбы. Хотя темп стрельбы достигал вполне приемлемых 360-400 выстр./мин, но практическая скорострельность не превышала 200 выстр/мин, что было связано с тяжелыми и громоздкими магазинами. Экспериментировали с различных станков и разными коробчатыми магазинами, но они имели еще меньшую емкость. ДАК-32, предназначавшийся как для неподвижных крыльевых установок, так и для турелей, повторял «сухопутную» версию ДК со всеми ее недостатками, главным из которых был абсолютно недостаточный для авиации темп стрельбы всего 300 выстр/мин, и приличный вес в 35. 5 кг.

В 1934 г. производство ДК приостановили, а в 1935 г. прекратили. В немалой степени остановке работ по совершенствованию крупнокалиберного пулемета Дегтярева способствовал Б.Г. Шпитальный, пообещавший И.В. Сталину пулемет с лучшими характеристиками на базе авиационного ШКАСа — 12.7-мм пулемета ШВАК. Впрочем, судьба 12.7-мм ШВАКа не сложилась. Отчасти из-за сложности конструкции, доставшейся в наследство от ШКАСа, отчасти из-за невозможности в автоматике ШВАКа использования стандартного патрона 12.7х108. В результате параллельно с дегтяревским патроном был запущен в производство идентичный по баллистике патрон для ШВАКа 12.7х108R с выступающей закраиной. По всей видимости «наверху» посчитали все же нецелесообразным выпуск параллельно двух типов патронов, отдав предпочтение более универсальному и удобному в автоматике безрантовому и выпуск 12.7-мм ШВАКов в 1936 году свернули в пользу 20-мм авиапушке.

Между тем, надобность в универсальном крупнокалиберном пулемете по-прежнему была весьма актуальной. К счастью, В.А.Дегтярев за 1935 — 1936 годы сумел довести свое детище до приемлемых характеристик. Для увеличения живучести деталей и темпа стрельбы в пулемет был введен пружинный буфер затворной рамы, увеличивший скорость наката подвижной системы, что потребовало введения устройства противоотскока для предотвращения отскока рамы после удара в крайнем переднем положении. Серьезной проблемой оставалась отработка системы питания пулемета. В 1937 г. Георгий Шпагин существенно доработал свой вариант ленточного приемника, создав барабанный механизм подачи металлической неразъемной ленты секциями по 50 патронов оригинальной конструкции. В апреле 1938 г. пулемет с ленточным питанием был успешно испытан, 17 декабря выдержал полигонные испытания. И 26 февраля 1939 г. образец был принят на вооружение под обозначением «12,7-мм станковый пулемет образца 1938 г. ДШК «(Дегтярева — Шпагина крупнокалиберный)». Пулемет рассматривался как средство борьбы с воздушными целями, легкими бронемашинами, а также с живой силой и огневыми точками противника в укрытиях. Пулемет начал поступать в войска в 1940-м году.

В том же 1938 году были разработаны на основе «сухопутного» ДШК — авиационный ЦКБ-2-3835 в версиях крыльевого ДШКА и синхронно-крыльевого ДНК с ленточным питанием, а также турельного ДШТА (ДШАТ) под 30-зарядный барабанный магазин Кладова. Работу по авиационным версиям помимо собственно В.А. Дегтярева и Г.С. Шпагина вели К.Ф. Васильев, Г.Ф. Кубынов, С.С. Брынцев, С.А.Смирнов. Конструктивно идентичные между собой, авиационные пулеметы были выполнены с высокой степенью унификации с пулеметом ДШК. Отличие заключалось в более высоком темпе стрельбы — 750-800 выстр/мин, что было достигнуто применением рассыпной металлической ленты с меньшим шагом между звеньями — 34 мм вместо 39 мм у неразъемной ленты ДШК. Характерно, что Дегтярев также подстраховался, разработав версии как под штатный патрон 12.7х108, так и под ШВАК-овский рантовый 12.7х108R.

В отличие от пулемета ДШК, его авиационные версии имел возможность быстрой смены ствола. Подача ленты на крыльевой ДШКА и синхронной ДНК версиях пулемета осуществлялась с левой стороны, хотя в серийных вариантах наверняка была бы предусмотрена смена направления подачи ленты. К концу 1938 года синхронный пулемет ДНК, а судя по всему, именно этой версии отдавался наивысший приоритет, успешно прошел полигонные испытания, практически без замечаний. Но тут в судьбу этого интересного оружия вмешался случай. Как раз осенью 1938 года серию заводских и полигонных испытаний прошел авиационный пулемет УБ, молодого и практически неизвестного конструктора М.Е. Березина, показав исключительно высокие характеристики, хорошую живучесть и надежность работы его автоматики. Использующий ту же рассыпную ленту патронов «ДК» он стрелял быстрее, был легче и проще технологически. Существует легенда, что в начале 1939 года на совещании у Сталина, где рассматривались перспективные виды вооружений, зашел вопрос о новом авиационном крупнокалиберном пулемете. Сталин, попыхивая трубкой, глядя в глаза В. А. Дегтяреву, спросил: «Так какой же пулемет лучше, Ваш или товарища Березина?» На что Дегтярев, не колеблясь, ответил, что «пулемет товарища Березина лучше».

Результат известен. Наша авиация получила, пожалуй, лучший в мире авиационный пулемет в своем классе. Ну а Дегтяреву досталась «сухопутная» ниша. Крупнокалиберный ДШК в разных модификациях еще долгие десятилетия состоял на вооружении в СССР, а после его распада в вооруженных силах вновь образованных государств. Да и сейчас нередко встречается по всему миру.

ДШК применялся СССР с самого начала Второй мировой войны на всех направлениях и прошел всю войну. Он применялся как пехотный, с разных станков, массово ставился на грузовики — для противовоздушной обороны. ДШК являлся основным вооружением Т-40 (плавающего танка), ЛБ-62 и БА-64Д (легких бронеавтомобилей), опытных ЗСУ Т-60, Т-70, Т-90. В 44-м году 12,7-миллиметровая турельная зенитная установка с ДШК была установлена на тяжелый танк ИС-2, а позднее на тяжелые САУ для самообороны машин в случае атак с воздуха и с верхних этажей в городских боях. Пулеметами ДШК на треногах или тумбах вооружались зенитные бронепоезда (во время войны в войсках противовоздушной обороны действовало до 200 бронепоездов). ДШК со щитом и сложенным станком мог сбрасываться партизанам или десантам в парашютно-десантном мешке УПД-ММ.

Флот начал получать ДШК в 1940 году (на начало ВОВ их имелось 830 шт.). За время войны промышленность передала флоту 4018 ДШК, еще 1146 было передано из армии. В военно-морском флоте зенитные ДШК устанавливали на все типы судов, включая мобилизованные рыболовецкие и транспортные корабли. Они использовались на спаренной одиночной тумбовых, башенной, турельной установках. Тумбовую, стоечную и башенную (спаренную) установки под пулеметы ДШК, принятые на вооружение военно-морского флота, разработал И.С. Лещинский, конструктор завода №2. Тумбовая установка позволяла вести круговой обстрел, углы вертикального наведения составляли от -34 до +85 градусов. В 1939 году А.И. Ивашутич, другой ковровский конструктор, разработал тумбовую спаренную установку, а позднее появившаяся ДШКМ-2 давала круговой обстрел. Углы вертикального наведения составляли от -10 до +85 градусов. В 1945 году на вооружение была принята спаренная палубная установка 2М-1, имеющая кольцевой прицел. Башенная спаренная установка ДШКМ-2Б, созданная в ЦКБ-19в 43-м году, и прицел ШБ-К позволяли вести круговой обстрел при углах вертикального наведения от -10 до +82 градусов.

В 1945-46 году войска вооружались уже модернизированным ДШКМ. В качестве зенитного пулемёта ДШКМ устанавливался на танках Т-10, Т-54, Т-55, Т-62 и других боевых машинах. А в танке ИС-4М и Т-10 он был спарен с основным орудием. В варианте для установки на бронетехнике пулемёт имеет наименование ДШКМТ или кратко ДШКТ. После окончания Второй Мировой войны пулемёт ДШК использовался практически во всех локальных конфликтах.

Интересные факты

• Неофициальные, ласковые прозвища в войсках — «Душка», «Дашка», «Дегтярь».
• Велись работы над авиационной установкой ДШК, однако вскоре выяснилось что пулемет системы Берёзина (УБ) лучше подходит для авиационного применения по некоторым характеристикам.
• Немецкая армия не имела штатного крупнокалиберного пулемета, поэтому с удовольствием использовались трофейные ДШК, который получили обозначение MG.286(r).

Медиа

• Зенитная башня с двумя ДШК на советском бронекатере проекта 1124 в игре

• Газ-ААА с ДШК в игре

• ИСУ-152 с зенитным ДШКМ в игре

• Барабанный механизм подачи патронов у ДШК образца 1938 года

• Зенитный ДШКМ на танке с наводчиком

• ЗСУ Т-90 (на базе танка Т-70) с двумя пулемётами ДШК, в музее УГМК Верхней Пышмы

• ЗСУ Т-60 с двумя пулемётами ДШК

• Зенитный и спаренный ДШК танка ИС-4 (музей Кубинка)

• Бронеавтомобиль БА-64 с ДШК

• Бронеавтомобиль ЛБ-62 с ДШК

• Лёгкий танк Т-40 с ДШК

Крупнокалиберные пулемёты ДШК, НСВ, КОРД. Военное дело

Пулемет ДШК. Телепрограмма. Оружие ТВ

См. также

Ссылки

Weaponplace.ru — 12,7-мм крупнокалиберный пулемет «Корд»

12,7-мм крупнокалиберный пулемет «Корд»

В 1998 году на вооружение Российской армии была принята уникальная система оружия — единый крупнокалиберный пулемет «Корд». Он призван заменить 12,7-мм пулемет НСВ «Утес», не производящийся в России, и при этом превосходит «Утес» по ряду основных боевых характеристик. Пулемет разработан в КБ ОАО «Завод им. В. А. Дегтярева» в г. Коврове.

Принцип работы автоматики пулемета — отвод части пороховых газов из канала ствола. Питание — ленточное, лента металлическая, емкостью 50 патронов. Темп стрельбы — 600 выстр./мин. Прицельная дальность стрельбы — 2000 м. Начальная скорость пули — 820—860 м/с, бронепробиваемость на дальности 100 м — до 20 мм.

Единый пулемет «Корд» позволяет вести огонь как с различных станков и пулеметных установок, так и в варианте ручного на сошках — что было невозможным для всех остальных пулеметов под патрон 12,7×108 мм из-за сильной отдачи. На пулемете «Корд» отдача уменьшена при помощи дульного тормоза и подпружиненного приклада, входящего в комплект пулемета 6П50—1 с сошками 6Т19. Прицел пулемета — открытого типа, предусмотрена возможность установки оптических и ночных прицелов. Основным оптическим прицелом для пулемета «Корд», так же как и для НСВ «Утес», является СПП.

Установка 6У16 позволяет размещать пулемет с сошками на различных стойках и станках.

Пулеметная установка позволяет крепить патронную коробку на качающейся части, осуществлять сбор гильз или менять направление их отражения — вперед или вниз-вправо, быстро вынимать и смещать пулемет для использования его с сошек, размещения внутри носителя (бронетехники, автомобиля, вертолета и т. д.) и выдвижения из люка (двери).

Для расположения на спаренных установках имеется вариант пулемета с левосторонней подачей ленты — 6П51.

Кроме того, и пехотный, и танковый (6П49) варианты пулемета «Корд» полностью совместимы со всеми установками, разработанными для пулемета НСВ/НСВТ, что позволяет устанавливать его на бронетехнику и зенитные установки, использовавшие пулемет НСВ «Утес», без переделок и подгонки. Танковый вариант отличается наличием электроспуска.

Для экспорта в страны, использующие 12,7×99 мм патроны стандарта НАТО, разработаны варианты пулемета «Корд» под этот патрон. Основные тактико-технические характеристики при этом сохраняются, незначительные конструктивные изменения внесены только в ствол и подающий механизм.

Operation Flashpoint — русская шабашка

Самые грозные станковые пулеметы которых боится НАТО

ДУШАНБЕ, 22 сен — Sputnik. Мощные боеприпасы и высокая плотность огня, уничтожение живой силы, воздушных и наземных целей противника — ровно 80 лет назад, 22 сентября 1939-го, на вооружение Красной армии приняли станковый пулемет Дегтярева — ДС-39. Он продержался на конвейере всего несколько лет, однако придал импульс развитию целого семейства автоматического оружия. О лучших его образцах — в материале РИА Новости.

Скорострельный Дегтярев

Конструктор Василий Дегтярев приступил к этой разработке в конце 1920-х. Новый станковый пулемет должен был заменить в войсках легендарный, но устаревший «Максим».

Первые образцы оружия под мощный патрон 7,62 х 54 были готовы уже через несколько лет. За основу Дегтярев взял ручной пулемет ДП, внеся в конструкцию несколько значительных изменений.

Вместо пистолетной рукоятки на пулемет установили две рукоятки по типу «Максима», на каждой из которых размещался свой спусковой крючок. Для ведения огня необходимо было нажимать на них одновременно, что служило своего рода предохранителем от случайного выстрела.

По наземным целям ДС-39 выпускал 600 пуль в минуту, по воздушным, за счет особой конструкции ударно-спускового механизма, — 1200. Охлаждение — воздушное. Имелся запасной ствол, который можно установить в полевых условиях после интенсивной стрельбы.

Испытания продолжались почти десять лет. На вооружение пулемет приняли 22 сентября 1939-го. Однако первое же применение во время советско-финской войны выявило ряд существенных недостатков нового оружия.

Так, ДС-39 не отличался высокой надежностью в условиях низких температур, детали конструкции быстро выходили из строя, часто клинило патроны, иногда боеприпасы взрывались внутри ствольной коробки. В 1941-м пулемет сняли с производства, а в войска опять пошли проверенные временем «Максимы».

Огненный ливень: на что способны новые пушки для российской бронетехники

Несколько тысяч ДС-39 все же поступили в части Красной армии на западе страны. Большая их часть досталась немцам. Поэтому широкого применения в советских войсках этот пулемет не получил. Периодически ДС-39 встречались на вооружении партизанских отрядов.

Гроза авиации

Намного более удался 12,7-миллиметровый крупнокалиберный пулемет ДШК. Над ним Дегтярев работал вместе с конструктором Георгием Шпагиным.

За основу также взяли пехотный ДП. Первые образцы стреляли новыми на тот момент патронами с бронебойными пулями. Но войсковые испытания оружие не прошло — не хватало скорострельности, пулемет был слишком громоздкий и тяжелый. Требовалась доработка.

К концу 1930-х Шпагин усовершенствовал конструкцию, разработав более совершенную барабанную систему подачи ленты.

Пулемет показал высокие результаты на испытаниях, и в 1938-м его приняли на вооружение под обозначением «12,7-миллиметровый станковый пулемет ДШК».

Уже к началу 1940-х удалось наладить массовое производство. Пулемет применялся на поле боя не только для поддержки пехоты, но и для борьбы с воздушными целями. ДШК размещался на универсальном станке Колесникова — при стрельбе по наземным целям использовался колесный ход со сложенной треногой, при работе по воздушным целям — станок, наоборот, раскладывался.

С первых дней Великой Отечественной войны ДШК доказал свою эффективность — порой один пулеметный расчет сбивал сразу несколько самолетов противника. Модификации ДШК устанавливались на бронетехнику, малые корабли и катера.

«Встречный пал» России: чем новая модификация Ту-22М3 опасна для НАТО

ДШК полюбился не только советским военным. После войны его модернизировали и пулемет под обозначением ДКШМ поставлялся в более чем сорок стран, десятками тысяч производился в Иране, Китае, странах Восточной Европы, принял участие в большинстве вооруженных конфликтов в мире.

Братья-близнецы

В начале 1970-х тульские оружейники приступили к проектированию крупнокалиберного станкового пулемета НСВ-12,7 «Утес» — для постепенной замены в войсках ДШК.

При разработке и производстве этого оружия применили множество инновационных методов и технических решений. При этом упор сделали на простоту и надежность.

В России научились разгонять вертолеты до 600 километров в час

Так, все движущиеся части конструкции оснастили роликами для снижения трения, канал ствола нарезали электромеханическим способом, подвергая струйному хромированию. Кроме того, клиновое устройство позволяло быстро менять ствол без дополнительной настройки.

«Утес» получился гораздо легче ДШК — около 25 килограммов без станка. Патроны подавались с двух сторон, гильзы выбрасывались вперед. Это позволяло использовать два пулемета в спаренной установке.

Конструкторы потрудились над точностью «Утеса», заметно снизив по сравнению с предшественником разброс пуль. Пулемет был эффективен не только против пехоты, но и легкобронированной техники.

Боевое крещение «Утес» прошел в Афганистане. Пулемет по умолчанию оснащался оптическим прицелом, в том числе ночным, и очень пригодился при защите блокопостов, особенно в темное время суток.

Высокая скорострельность — порядка 800 выстрелов в минуту — позволяла одному расчету отбить атаку нескольких десятков моджахедов. А прицельную стрельбу можно было вести на дистанции в несколько километров.

После распада СССР все производственные площадки «Утеса» оказались за пределами России. На замену оружейники из Коврова разработали крупнокалиберный пулемет «Корд» с еще более выдающимися характеристиками. По сути, это тот же «Утес», однако в конструкции есть ряд уникальных решений.

Шквал огня и стали. Самые грозные артиллерийские самоходки разных стран

Например, «Корд» оснащается быстросменным стволом, изготавливаемым по особой технологии, — при стрельбе он нагревается равномерно и так же расширяется. За счет этого заметно повышается кучность стрельбы. Прицельная дальность — не менее двух километров.

О высоких точностных характеристиках говорит и то, что на базе «Корда» разработана крупнокалиберная снайперская винтовка 6С8.

Крупнокалиберный ветеран

Пожалуй, самый известный и массовый западный аналог российского крупнокалиберного оружия — американский пулемет Browning M2. Этот «ветеран» калибра 12,7 миллиметра в строю уже более 80 лет — его приняли на вооружение в начале 1930-х.

Пулемет разработан на базе первого серийного американского крупнокалиберного пулемета М1921. Главное отличие M2 от предшественника — воздушное, а не водное охлаждение.

За годы Второй мировой американцы изготовили сотни тысяч таких пулеметов в разных модификациях. Конструкция M2 не отличалась новизной, однако была довольно надежной и простой в эксплуатации. При этом характеристики пулемета отвечали всем требованиям военных.

Существенный недостаток Browning M2 — он очень тяжелый. Вместе со станком — порядка 60 килограммов.

В отличие от советских и российских конструкторов, американские инженеры не смогли найти подходящего решения для качественного снижения веса этого оружия.

В разные годы предпринимались попытки заменить его на более современные и продвинутые образцы, но всегда возвращались к браунингу.

В Британии назвали самое опасное российское оружие

Этот пулемет участвовал во всех военных операциях США — в Корее, Вьетнаме, Персидском заливе, Африке, Европе, Азии и до сих пор остается единственным крупнокалиберным пулеметом американской армии.

Пулемет Корд | Военная вики

Корд-12 .7-мм крупнокалиберный пулемет — российский образец, который был принят на вооружение в 1998 году. ^[1] заменил старый пулемет НСВ. Внешне оружие напоминает НСВ; Тем не менее, внутренний механизм был значительно переработан: вместо поворотного по горизонтали затвора на поворотный затвор. ^[1] Кроме того, была изменена газовая система и переработана дульная перегородка. Эти изменения уменьшают отдачу оружия по сравнению с NSV, обеспечивая большую точность при продолжительном огне.

Катализатором разработки оружия послужило полное отсутствие каких-либо крупнокалиберных пулеметов, строившихся в то время в Российской Федерации. До распада Советского Союза оружием, которое использовалось как крупнокалиберный пулемет, был НСВ, или «Утес», или «Утес» (что означает одна одинокая скала на русском языке, это название было его обозначением во время разработки) ^{[2] Пулемет} (утёс). Главный производственный центр NSV располагался на территории нынешнего Казахстана. ^[1]

Российскому бюро Дегтярева было поручено произвести обновленную версию оружия под патрон 12,7х108 мм, которое могло использоваться для поддержки, установки на транспортных средствах или в качестве зенитного ракетного комплекса. Оружие новой конструкции и, следовательно, значительно легче своего предшественника. Ударно-спусковой механизм очень прочный, но при этом обеспечивает большую скорострельность и значительно меньшую отдачу. Поскольку новый ствол, сделанный из высокотехнологичного сплава, сводит к минимуму перекос и падение, точность значительно выросла по сравнению с предыдущими советскими пулеметами.В отличие от своего предшественника, из него можно стрелять с сошек — довольно уникальная особенность для крупнокалиберных пулеметов калибра 12,7 мм / 0,50. Его относительно легкий вес и меньшая отдача позволяют более сильным солдатам перемещать оружие без посторонней помощи. ^[3]

• 6P49 : Базовый вариант для установки на автомобиль. ^[1]
• 6P50 : Версия для пехоты. ^[1]
• 6P50-1 : Пехотная версия на сошках. Сошки обеспечивают диапазон наклона +/- 15 °. ^[1]
• 6P50-2 : Вариант с установкой на штатив 6T19. ^[1]
• 6P50-3 : Версия для пехоты на многоцелевой установке 6U6. Выброс обсадной колонны в правую сторону. ^[1]
• 6P51 : Коаксиальная версия с левой системой подачи и выбросом оболочки вперед. ^[1]
