Су-24М Фото. Видео. Скорость. Вооружение. ТТХ

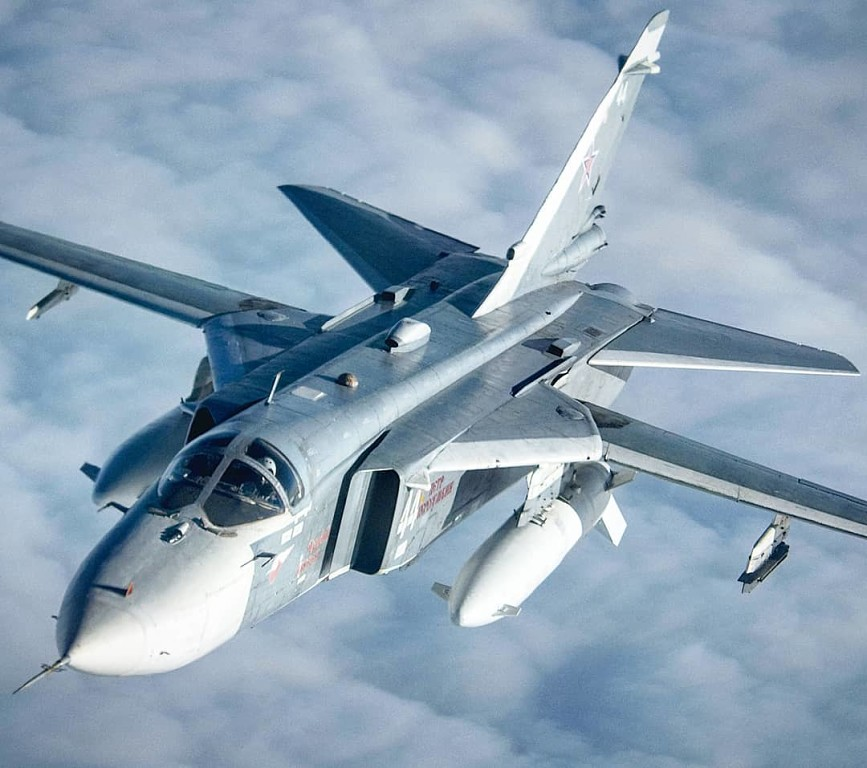

Су-24 советский и российский тактический фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днём и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Су-24М в Сирии — видео

Первоначально после принятия на вооружение истребителя Су-7Б предполагалось создание модификации всепогодного самолёта для уничтожения малоразмерных целей, но разработка на базе Су-7 с выполнением требований ТТТ была невозможна, поэтому ОКБ Сухого начало разработку самолёта под шифром С-6 — с треугольным крылом, двигателями Р21Ф-300 и тандемным расположением экипажа. В 1963 году был построен натурный образец, через год проект был изменён на шифр Т-58М — модификацию Су-15, изменилась концепция самолёта, теперь по требованию ТТТ предполагалось создание маловысотного бомбардировщика с укороченным взлётом/посадкой (требовался сверхзвуковой маловысотный полёт с преодолением ПВО). С 1965 года расположение экипажа изменилось, вместо тандема лётчики располагались рядом из-за больших объёмов РЛС «Орион», двигатели — Р-27Ф-300, для обеспечения короткого взлёта/посадки установлены дополнительные четыре РД36-35. 24 августа 1965 года самолёт получил шифр Т-6. 2 июля 1967 года лётчик-испытатель В. С. Ильюшин совершил первый полёт штурмовика. В октябре 1967 года были установлены более мощные АЛ-21Ф, это позволило избавиться от четырёх РД36-35.

Проработки варианта Т-6 с крылом изменяемой стреловидности начались в 1967 году под руководством О.

С. Самойловича. На всех стадиях работы непосредственное участие в проектировании принимал П. О. Сухой. Впервые в СССР предусмотрели установку пилонов для подвески внешней нагрузки на подвижных частях крыла. Первый опытный Т-6-2И с новым крылом 17 января 1970 года поднял в воздух лётчик-испытатель B. C. Ильюшин. Т-6 получил официальное обозначение Су-24.
Принято считать, что советский Су-24 проектировался в конце 1960-х — начале 1970-х годов с большой оглядкой на американский F-111, хотя говорить о полном копировании нельзя. По свидетельству О. С. Самойловича, приведённому в его мемуарах «Рядом с Сухим», при создании Су-24 очень помогли многочисленные подетальные фотографии F-111, сделанные им лично на авиасалоне в Ле-Бурже в 1967 году.

17 января 1970 года Су-24 совершил первый полёт. Государственные испытания были проведены с января 1970 по июль 1974 года. Су-24 принят на вооружение 4 февраля 1975 года. В ходе тестовых полётов возникали «титановые» пожары самолёта, так как двигатель был сделан из сплавов титана и при возгорании лопаток в компрессоре возникало быстрое разрушение самолёта в воздухе. Когда была установлена причина титановых пожаров, КБ «Сатурн» перепроектировало компрессор. Масса и размеры двигателя несколько возросли, но его надёжность и тяга также значительно увеличились.

На базе самолёта были созданы модификации разведчика и постановщика помех. Су-24М/МР/МП/М2 оборудованы системой дозаправки в воздухе.
Испытания Су-24 проведены в более чем 2000 полётов. ГСИ Су-24М проведены с декабря 1976 по май 1981 года. Постановлением правительства от 22 июня 1983 года самолёт Су-24М был принят на вооружение. Выпускался на НАПО и КнААПО. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 этих машин. Модернизированный Су-24М2 совершил первый полёт в 2001 году. Предварительный этап испытаний начат в 2004 году. В 2006 году модернизированный самолёт находился на завершающей стадии испытаний. В 2007 году первые два Су-24М2 были переданы в Липецкий центр боевого применения.

Поставка всех заказанных Су-24М2 первой партии для ВВС России была завершена в декабре 2009 года.

Конструкция

Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений: 16° — на взлёте и при посадке, 35° — в крейсерском дозвуковом полёте, 45° — при боевом маневрировании и 69° — при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ.

Фюзеляж

Фюзеляж типа полумонокок. Силовой набор состоит из шпангоутов, лонжеронов и стрингеров. Состоит из передней части до 16 шпангоута: из радиопрозрачного обтекателя антенн прицельно-навигационной системы и отсеков оборудования, кабины экипажа, подкабинного отсека с нишей передней стойки шасси, закабинного отсека с колесной нишей, створок ниши передней опоры шасси, фонаря кабины, включающего неподвижную переднюю часть и две откидывающиеся вверх-назад створки. Под носовым радиопрозрачным обтекателем размещены антенны радиолокационной станции переднего обзора «Орион» и радиолокатора предупреждения о столкновении с естественными наземными препятствиями (РПС) «Рельеф». В носовой части обтекателя установлены антенна передней полусферы антенно-фидерной системы «Пион» из комплекта радиотехнической системы ближней навигации (РСБН), приёмник воздушного давления ПВД-18 и антенная система пассивной радиолокационной станции (ПРС) «Филин». Для доступа к антеннам обтекатель откидывается на петлях в левую сторону. Антенны установлены на поворотной раме, которая откидывается на петлях вправо, обеспечивая доступ к радиоблокам и радиоэлектронному оборудованию, установленному в глубине переднего отсека.

За носовым отсеком оборудования, ограниченным 4-м шпангоутом, размещена двухместная герметичная кабина экипажа с посадкой лётчика и штурмана рядом. Под ней расположены три подкабинных отсека: два боковых, в которых установлены блоки радиоэлектронного и самолётного оборудования, и средний отсек ниши передней стойки шасси. Замыкает головную часть фюзеляжа закабинный отсек, где размещен основной объем специального оборудования и часть агрегатов самолётных систем. Для доступа к ним справа и слева имеются легкосъемные люки, а по оси самолёта выполнен эксплуатационный колодец с люком на нижней поверхности фюзеляжа. В гаргроте на верхней поверхности фюзеляжа проложена жесткая проводка системы управления самолётом, топливные трубопроводы и коммуникации других самолётных систем. На нем установлен форкиль с воздухозаборником охлаждения генераторов (с самолёта № 15-28). На нижней поверхности средней части фюзеляжа расположены четыре точки подвески вооружения: № 3, № 4, № 7 и № 8, две последние — тандемом по оси симметрии самолёта (7-я и 8-я точки подвески устанавливались на самолёты с №№ 8-11).

Средняя часть фюзеляжа, шпангоуты с 16 по 35, состоит из трёх топливных баков-отсеков, отсеков радиоэлектронного оборудования и агрегатов самолётных систем, воздушных каналов двигателей, гаргрота, передней части двигательных отсеков, ниш основных опор шасси со створками и ниш уборки корневых частей поворотных консолей крыла с уплотнительными створками. Силовой каркас отсека состоит из 19 шпангоутов и 6 лонжеронов. Передний топливный бак-отсек (бак № 1) расположен по оси симметрии самолёта и имеет в задней части сквозной прямоугольный вырез для размещения патронного ящика встроенной пушечной установки. Топливный бак-отсек № 2 -расходный, в передней части состоит из центральной и двух боковых частей, соединяющихся в одно целое за силовым шпангоутом, к которому крепятся основные опоры шасси. Над этими баками размещены отсеки оборудования, в частности системы кондиционирования, заборник воздухо-воздушного радиатора которой вынесен на верхнюю панель гаргрота. Топливный бак-отсек № 3 состоит из двух частей: передней, ограниченной сверху цилиндрическим наклонным плато, а снизу и с боков — фрезерованными панелями, и задней, расположенной между двигателями и образованной фрезерованными панелями.

Над наклонным цилиндрическим плато бака № 3 расположены два отсека самолётного оборудования: в одном размещены гидромоторы привода поворотных консолей и системы управления механизацией крыла, во втором на съемных панелях установлены агрегаты гидросистемы. Между баками № 2 и № 3 расположена силовая балка центроплана. Ниши основных опор шасси разделены между собой в плоскости симметрии фюзеляжа вертикальной стенкой и центральной частью топливного бака № 2. Обе ниши закрываются в полёте тремя створками (боковой, центральной и задней), а также тормозным щитком. Ниши поворотных консолей крыла предназначены для уборки их корневых частей при увеличении угла стреловидности свыше 16° и размещены с обеих сторон в верхней части фюзеляжа. При стреловидности крыла 16° ниши закрыты подпружиненными изнутри створками, при увеличении стреловидности корневые части консолей, отжимая створки, заходят внутрь ниш. Передняя часть двигательных отсеков имеет люки, использующиеся при снятии и замене двигателей. На них по внешним углам установлены передние части подфюзеляжных гребней.

Центроплан служит для крепления поворотных консолей крыла, установлен вверху средней части фюзеляжа и состоит из силовой балки с подкосами и двух отсеков, являющихся неподвижными частями крыла. Верхний и нижний пояса силовой балки выполнены из стали ВНС-5 заодно с проушинами шарнира и соединены болтами со стенками, опорой шарнирного узла и подкосами. Стенки балки внутри фюзеляжа изготовлены из сплава АК4-1, а вне его — из стали 30ХГСНА и образуют вместе с поясами замкнутое коробчатое сечение. Подкосы выполнены в виде двутавровых балок из стали 30ХГСНА, имеющих вырезы для прохода винтовых домкратов поворотных консолей и размещения носков консолей в положении минимальной стреловидности. На нижней поверхности отсеков центроплана установлены пилоны для подвески держателей вооружения (1 -я и 2-я точки подвески). Хвостовые части центроплана состоят из верхней и нижней панелей, соединенных с шарнирной балкой.

Законцовка верхней панели выполнена в виде поворотной створки, поджимающейся к поворотной консоли пружинным механизмом. Угол стреловидности центроплана по передней кромке составляет 69°, он имеет нулевой угол установки и отрицательное поперечное V -4°30′.

Хвостовая часть фюзеляжа (за шпангоутом № 35) состоит из задних отсеков двигателей, гаргрота и хвостовых коков. В отсеках установлены двигатели АЛ-21Ф-3, а также рулевые агрегаты управления консолями стабилизатора. К хвостовой части крепятся поворотные половины стабилизатора, киль и задние части подфюзеляжных гребней. В силовую схему хвостовой части фюзеляжа входят 11 шпангоутов. Силовой шпангоут состоит из килевой и двух боковых балок, двух полуосей стабилизатора и нижней части. Гаргрот отсека является продолжением гаргрота средней части фюзеляжа и имеет то же назначение.Начиная с самолёта №№ 15-28 устанавливается обуженная хвостовая часть фюзедяжа. Двигатели отделены друг от друга противопожарной перегородкой. Внутри мотоотсеков один из шпангоутов служит дополнительной поперечной противопожарной перегородкой, позади него каждый двигатель заключен в цилиндрический кожух.

Воздухозаборники двигателей

Воздухозаборники двигателей — боковые, плоские, с вертикальным расположением клина торможения. После ряда экспериментов на серийные самолёты (начиная с №№ 21-26) перестали устанавливать подвижные панели и другие элементы системы регулирования проходного сечения канала воздухозаборника, оставив только створки подпитки, работа которых привязана к системе выпуска/уборки закрылков. В задней части воздухозаборников между их нижней поверхностью и воздушными каналами расположены отсеки оборудования.

Крыло и оперение

Крыло состоит из центроплана и поворотных частей крыла. Силовым агрегатом поворотной консоли является кессон с силовым набором из четырёх лонжеронов и шестью нервюр. Механизация крыла включает четырехсекционные предкрылки, трехсекционные двухщелевые закрылки (на поздних сериях самолёта — двухсекционные) и интерцепторы. Система управления механизацией обеспечивает сначала выпуск предкрылков на угол 27°, а затем выпуск закрылков на угол 34°, а при уборке сначала убираются закрылки, затем — предкрылки. Привод и тех и других осуществлён общим двухканальным гидравлическим приводом РП-60-3 через раздаточный механизм.

Поворотный узел позволяет позволяет переставлять крыло на любой угол с 16 до 69 градусов, система СПК-2-3 выполнена двухканальной, привод крыла осуществляется двухканальным гидромотором (рулевым приводом РП-60-4), вращение валов которого передаётся на поворотные узлы через винтовые преобразователи ВП-4. Интерцепторы применяются для повышения эффективности поперечного управления при стреловидности крыла менее 53°, их полный угол отклонения составляет 43°. На консолях крыла снизу установлено по одному поворотному пилону подвески, которые при любом угле стреловидности всегда параллельны строительной оси самолёта.

Цельноповоротный стабилизатор служит для продольного и поперечного управления самолётом. Половины стабилизатора навешены на силовой шпангоут хвостовой части фюзеляжа и отклоняются двумя гидравлическими комбинированными агрегатами управляются на углы от +11° до -25°. Угол стреловидности по линии 3/4 хорд составляет 55°. Вертикальное оперение состоит из киля и двух подфюзеляжных гребней, стреловидность киля по линии 3/4 хорд составляет 55°. Руль направления навешен на 4-х узлах крепления, управляется гидравлическим рулевым агрегатом и может отклонятся на углы ± 24°. Весовая балансировка руля осуществлена с помощью трех грузов-балансиров, установленных в его носке.

Шасси и тормозной парашют

На самолёте смонтировано трёхстоечное шасси с передней и двумя основными стойками. На основных стойках установлено по два тормозных колеса КТ-172 с шинами 950×300 мм и нормальным зарядным давлением пневматика 12 кгс/см2 (1,2 МПа). Передняя опора оснащается парой нетормозных колес КН-21 с шинами 660×200 мм, и механизмом разворота, позволяющем осуществлять управление самолётом при движении по аэродрому. Также сверху-сзади колес передней опоры установлен грязезащитный щиток, предотвращающий попадание мусора в воздухозаборники двигателей. Уборка и выпуск шасси производится с помощью гидросистемы, в случае её неисправности шасси выпускается от аварийной пневмосистемы, при этом сначала выходит передняя опора, а затем — основные. В убранном положении стойки удерживаются механическими замками с гидравлическим управлением, в выпущенном — устройствами подкосов (раскосом и кольцевыми замками). Торможение колес производится от основной пневмосистемы самолёта, аварийное — от аварийной пневмосистемы.

Ниша передней стойки закрывается складывающейся передней и двумя боковыми створками. Ниши основных опор оснащены тремя створками и створкой-тормозным щитком. Колея шасси 3,31 м, база — 8,51 м. Парашютно-тормозная установка ПТК-6 состоит из круглого контейнера с двумя створками, двух вытяжных и двух основных крестообразных парашютов, замков выпуска и отцепки. Первоначально контейнер находился в в верхней части фюзеляжа, начиная с самолёта №№ 15-28 был перемещён под руль направления. Тормозные парашюты штатно используются при каждой посадке самолёта.

Силовая установка

На самолёте установлены два ТРДФ АЛ-21Ф-3 (изделие «89») с тягой на форсаже (на уровне земли) 2×11200 кгс, на максимальном бесфорсажном режиме — 7800 кгс. В качестве топлива используется керосин марок ТС, Т-1 и их смеси. Особенностью самолёта являются электрические РУДы, без механической связи с двигателями.

Конструктивно двигатель состоит из:

— осевого 14-ступенчатого компрессора с поворотными лопатками направляющего аппарата;
— прямоточной трубчато-кольцевой камеры сгорания;
— трехступенчатой осевой турбины;
— прямоточной трехстабилизаторной форсажной камеры;
— регулируемого всережимного реактивного сопла с расширяющейся частью;
— турбостартера с агрегатами системы автономного запуска;
— коробки приводов агрегатов;
— системы регулирования и топливной автоматики;
— систем питания двигателя топливом и маслом, электрооборудования и противообледенения.

Топливная система

Топливная система состоит из трёх внутренних фюзеляжных баков-отсеков (второй бак — расходный) и имеет ёмкость 11 860 литров (на самолётах до №№ 8-11 — 11200 литров). Топливо находится под избыточным давлением 0,2 кгс/см3 (20 кПа), обеспечиваемым системой дренажа и наддува. Также на самолёт возможна подвеска трёх дополнительных подвесных баков — двух крыльевых ПТБ-3000 и фюзеляжного ПТБ-2000, что увеличивает емкость топливной системы ещё на 8000 литров. Для обеспечения требуемого диапазона центровок выработка топлива производится автоматически в определенной последовательности. При действии околонулевых и отрицательных перегрузок топливо к двигателям поступает из бака-аккумулятора, откуда оно выдавливается воздухом. Для контроля запаса топлива на самолёте установлена топливомерно-расходомерная аппаратура. Заправка топливных баков производится централизовано через стандартный заправочный штуцер, при отсутствии аэродромного топливозаправщика — раздаточным пистолетом через заливную горловину бака № 1 и горловины подвесных баков. На самолёте предусмотрена система аварийного слива топлива, трубопроводы слива выведены за хвостовой кок фюзеляжа.

Противопожарное оборудование

Противопожарное оборудование самолёта состоит из системы контроля и пожаротушения, а также системы нейтрального газа. Последняя предназначена для защиты топливных баков самолёта от взрыва при прострелах и повреждениях, а также для поддержания в них избыточного давления на всех режимах полёта путём наддува их газообразным азотом. Азот находится под давлением 210 кгс/см2 (21 МПа) в четырёх баллонах УБЦ-16 емкостью по 16 литров. Агрегаты системы нейтрального газа расположены в хвостовой части фюзеляжа между мотоотсеками двигателей.

Гидросистема самолёта

Для повышения надежности и живучести гидросистема состоит из трех независимых автономных гидросистем, каждая из которых имеет свои источники питания (гидронасосы НП96А-2, по одному на каждом двигателе), распределительные агрегаты и трубопроводы. Рабочей жидкостью является масло АМГ-10, общий запас которого на самолёте составляет 65 литров. Рабочее давление в гидросистеме — 210 кгс/см2. Для стабилизации давления и сглаживания пульсаций в гидросистеме предусмотрены поршневые пневмоаккумуляторы, заряжаемые азотом.

Первая гидросистема обеспечивает работу приводов управления поворотным стабилизатором, рулем направления и интерцепторами. Вторая гидросистема дублирует первую в части привода рулевых поверхностей, а также обеспечивает работу систем поворота консолей крыла, выпуска и уборки закрылков и предкрылков, шасси, открытия и закрытия створки подпитки правого канала вроздухозаборника, осуществляет питание рулевых агрегатов РМ-130. Третья гидросистема служит для приведения в действие системы поворота консолей крыла, управления механизацией, открытия и закрытия створки подпитки левого канала воздухозаборника, выпуска тормозных щитков, разворота колес на передней стойки, переключения нелинейного механизма, автоматического торможения колес при уборке шасси, управления фотоустановкой. Пневмосистема самолёта состоит из двух автономных систем, основной и аварийной, и функционально связана с гидросистемой. Воздух для обеих автономных систем содержится под давлением 180-200 кгс/см2 (18-20 МПа) в шести сферических баллонах емкостью по 6 литров (по три баллона на каждую систему). Основная пневмосистема предназначена для торможения колес, а также поддавливания гидрожидкости в баке третьей гидросистемы. Аварийная пневмосистема служит для аварийного торможения колес основных опор и аварийного выпуска шасси.

Электрооборудование

Основными источниками электроэнергии на самолёте являются два генератора переменного тока ГТ30П48Б с номинальным напряжением 200/115 В при частоте 400 Гц мощностью по 30 КвА, два генератора постоянного тока ГСР-СТ-12/40а с номинальным напряжением 28,5 В мощностью по 12 кВт каждый, и два силовых трёхфазных трансформатора на напряжение 36 В частотой 400 Гц. Резервными источниками постоянного тока являются две никель-кадмиевые аккумуляторные батареи 20НКБН-25. Аварийным источниками переменного однофазного тока напряжением 115 В служит электромашинный преобразователь тока ПО-750А, трёхфазного тока 36 В/400 Гц — ПТ-500Ц. Для подключения к бортовой сети наземных источников электроэнергии имеются стандартные штепсельные разъемы аэродромного питания ШРАП-500К и ШРАП-400.

Система управления

Система управления самолётом сдвоенная, выполнена по необратимой схеме с двухкамерными гидроусилителями, установленными непосредственно около органов управления. Каждая половина стабилизатора управляется своим электрогидравлическим приводом — комбинированным агрегатом управления КАУ-120. В систему продольного управления включены пружинные загружатели, автомат регулирования загрузки и механизм триммерного эффекта. Последовательно к системе подключен автомат регулирования управления, который изменяет передаточные числа от ручки управления к стабилизатору в зависимости от скоростного напора и высоты.

Поперечное управление осуществляется дифференциально отклоняемым стабилизатором, при этом движение от ручки жесткими тягами передается на золотник комбинированного гидроусилителя через смесительный механизм, позволяющий управлять стабилизатором как по каналу тангажа, так и по каналу крена.
Интерцепторы подключаются при стреловидности крыла менее 53°. Управление интерцепторами — дистанционное, с помощью электрогидравлических приводов РМ-120, отклоняющих каждую секцию интерцепторов и получающих электрические сигналы на перемещение от индукционного датчика, механически связанного с ручкой управления в кабине. Также в системе поперечного управления предусмотрены механизмы загрузки и триммерного эффекта.
Руль направления приводится в действие бустером БУ-190А-2, соединённый с педалями жесткой проводкой. В систему путевого управления включены демпферный рулевой агрегат, механизмы загрузки и триммерного эффекта.

Кабина Су-24М2

Кабина самолёта — герметическая, вентиляционного типа, обеспечивает нормальную работу экипажа в высотных костюмах во всем диапазоне высот полёта. Рабочие места членов экипажа с катапультируемыми креслами К-36Д (с самолёта №№ 9-11 — К-36ДМ) размещены рядом: слева место лётчика, справа штурмана. Система аварийного покидания позволяет катапультироваться как индивидуально, так и принудительно во всём эксплуатационном диапазоне высот и скоростей, а также на земле при разбеге/пробеге, со скоростью не менее 75 км/час. На приборной доске, панелях и пультах, установленных по бортам кабины, размещены приборы и аппаратура для управления и контроля работы самолётных систем, силовой установки, оборудования, вооружения, органы управления самолётом и двигателями. В распоряжении экипажа имеется 46 индикаторов, 206 сигнальных ламп и ламп-кнопок, более 20 рычагов, свыше 300 выключателей, АЗС, кнопок, переключателей и других органов управления. Внутренняя окраска кабины: на первых сериях машины кабина серая, приборная доска чёрная, в дальнейшем приборные доски и пульты стали окрашивать в сине-зелёный цвет (изумрудный). Внутрикабинное освещение выполнено заливающим красным светом. На самолётах начиная с №№ 14-11 кабина оборудуется светозащитными шторками от светового излучения ядерного взрыва (СЗ), которые также используются и для тренировочных полётов (так называемые полёты «под шторкой»).

Фонарь кабины состоит из неподвижной части и двух створок, откидывающихся назад — в стороны независимо друг от друга. Система управления створками фонаря обеспечивает эксплуатационное открытие и закрытие, а также аварийный сброс створок при катапультировании. Для защиты стекол передней части фонаря от обледенения установлена система обдува стекол горячим воздухом. Требуемые температура, давление воздуха и вентиляция в кабине обеспечиваются системой кондиционирования. Герметизация кабины по периметрам откидных частей фонаря осуществляется в помощью надуваемых воздухом шлангов герметизации, по заклёпочным швам и болтовым соединениям — нанесённым на внутреннюю поверхность кабины герметиком. Трубопроводы, тяги управления и электрожгуты выведены из кабины через герметичные выводы. Внутренняя поверхность кабины оклеена теплозвукоизоляционным покрытием.

Окраска самолёта

Практически все строевые самолёты в СССР получили светло-серую окраску сверху и с боков, нижнюю поверхность фюзеляжа и плоскостей красили в белый цвет (так называемый противоатомный, защищающий поверхность от световой вспышки). Поставляемые за рубеж по требованию заказчика могли иметь различную камуфлированную окраску. Тем не менее, особенностью всех Су-24 является хронически грязное брюхо фюзеляжа, особенно в районе двигателей. В районе левого борта кабины рисуется эмблема — логотип производителя. Также в полках, вооружённых Су-24, широкую практику получили наносимые на фюзеляж всевозможные рисунки и эмблемы, так называемая «бортовая живопись».

Электронное оборудование

Система автоматического управления полётом САУ-6.

Управление самолетом по каналам тангажа, крена и курса может осуществляться как экипажем, так и с помощью системы автоматического управления САУ-6. Данная САУ может работать в режимах стабилизации траектории, демпфирования, а также обеспечивать выполнение маловысотного полета с огибанием рельефа местности по информации РПС «Рельеф». Сигналы системы автоматического управления подаются непосредственно на вход гидроусилителей и электрогидравлических агрегатов, отклоняющих рулевые поверхности. На случай отказа САУ в режиме маловысотного полета в системе продольного и поперечного управления предусмотрены специальные рулевые агрегаты, обеспечивающие безопасный уход самолета от земли и приведение его к нулевому крену.

Прицельно-навигационная система ПНС-24 «Пума»

Система предназначена для решения следующих задач:

— круглосуточного всепогодного обнаружения и прицельного поражения тактических наземных целей всеми видами вооружения самолета;
— автономного и автоматического решения задач самолетовождения с программированием заданного маршрута;
— обеспечения безопасного маловысотного полета с предупреждением столкновений и облетом наземных препятствий в вертикальной плоскости;
— обеспечения прицельного поражения маломаневренных воздушных целей (транспортные, связные самолеты и т. п.) при обнаружении их визуально или с помощью теплопеленгатора.

В состав ПНС-24 «Пума» входят: радиолокатор переднего обзора (РПО) «Орион-А», радиолокатор предупреждения о столкновении с наземными естественными препятствиями (РПС) «Рельеф», пассивный радиолокационный пеленгатор (ПРП) «Филин», электронно-оптический визир «Чайка-1», теплопеленгатор ТП-23Е, система наведения ракеты Х-23 «Аркан» с радиокомандной линией «Дельта» и телевизионным пеленгатором «Таран», доплеровский измеритель скорости и угла сноса ДИСС-7, радиовысотомеры малых (РВ-3МП) и больших (РВ-18А1 «Крона») высот, малогабаритная инерциальная система МИС-П, система воздушных сигналов СВС-ПН-5-3, система автоматического управления самолетом САУ-6, система индикации с прицельно-пилотажным визиром ППВ, бортовая цифровая вычислительная система на базе БЦВМ «Орбита-10» (ЦВУ-10-058), коммуникационная аппаратура и ряд других систем. Масса системы составляет 837 кг.

Радиосвязное оборудование

— командная УКВ/ДЦВ радиостанция Р-832М «Эвкалипт»
— приемопередающая коротковолновая радиостанция Р-847 «Призма» (или Р-846; на самолетах с N15-28 — Р-864)
— самолетное переговорное устройство СПУ-9
— магнитофон МС-61

Радионавигационное оборудование

— бортовая радиотехническая система ближней навигации РСБН-6с «Ромб-1К»
— бортовая радиотехническая система дальней навигации РСБН-10
— автоматический радиокомпас АРК-10 (на самолетах поздних серий — АРК-15М)
— самолетный ответчик СО-63Б,
— антенно-фидерная система (АФС) «Пион-ГТ-6», обеспечивающая работу РСБН-6с и СО-63Б
— маркерный радиоприёмник МРП-56П.

Бортовой комплекс обороны

— станция предупреждения об облучении СПО-10 «Сирена-3М», впоследствии СПО-15 «Берёза»
— станция помех «Сирень»
— теплопеленгатор «Мак-УЛ» (Су-24М)
— автомат постановки помех АПП-50 («ДО» и «ЛТЦ»)

А также:

— аппаратура государственного опознавания СРЗО-2М «Кремний-2М», впоследствии заменена на изд. 62 «Пароль»
— аппаратура объективного контроля «Тестер-У3» (до самолета N8-11 устанавливалась аппаратура САРПП)

Вооружение

— стрелково-пушечное вооружение
— неуправляемые авиационные бомбардировочные средства поражения
— неуправляемые авиационные ракеты
— управляемые авиационные ракеты классов «воздух-поверхность» и «воздух-РЛС»
— управляемые ракеты класса «воздух-воздух».

Самолёт имеет 8 точек подвески: четыре подфюзеляжных, две под центропланом, и две — под поворотными консолями крыла. Максимальная масса боевой нагрузки самолета Су-24 составляет 7000 кг. Для решения задач подготовки и выбора видов оружия, управления пуском (сбросом) авиационных средств поражения и взрывателями при различных вариантах загрузки самолета предназначена установленная на борту система управления оружием (СУО).

Стрелково-пушечное вооружение

Состоит из встроенной пушечной установки — шестиствольной пушки ГШ-6-23 или ГШ-6-23М (АО-19, изделие 9А-620 или 9А-768) калибра 23 мм, имеющей боекомплект 500 снарядов. Пушка размещена на нижней поверхности фюзеляжа на стыке с правым воздухозаборником. Скорострельность пушечной установки — до 9 тысяч выстрелов в минуту, начальная скорость снаряда составляет 715 м/с, отдача — 4500 кгс (44 кН), масса пушки — 73 кг.
Помимо ВПУ, на самолёт могут подвешиваться три съемных подвижных пушечных установки СППУ-6.

Бомбардировочное вооружение

Состоит из неуправляемых авиационных бомб калибра 1500,500,250 и 100 кг, разовых бомбовых кассет (РБК-500 и РБК-250), зажигательных баков (ЗБ-500), размещаемых на внешних подвесках на балочных держателях 4-й и 3-й групп. На самолет можно подвесить 3 фугасные авиабомбы ФАБ-1500 на балочных держателях БД4-У, 8 бомб ФАБ-500М-62 на балочных держателях БДЗ-У, 16 бомб ФАБ-250М-62 или 28 ФАБ-250М-54 (вариант с максимальной бомбовой нагрузкой) на многозамковых держателях МБДЗ-У6, 38 осколочно-фугасных авиабомб ОФАБ-100-120 на держателях МБДЗ-У6.

Неуправляемое ракетное вооружение

Состоит из ракет калибра 57, 80, 240 и 266/340(420) мм с боевыми частями осколочного, осколочно-фугасного, кумулятивного и проникающего действия, а также специального назначения. Неуправляемые авиационные ракеты калибра 57 мм применяются из блоков УБ-32А-73, имеющих 32 пусковых ствола, и представлены НАР типа С-5М, С-5МО, С-5К, С-5КО(КП) с боевыми частями фугасного, осколочно-фугасного, кумулятивного и кумулятивно-осколочного типа соответственно, специализированных ракет осветительного (С-5-О) и противорадиолокационного (С-5П) назначения. Неуправляемые ракеты калибра 80 мм применяются из 20-ствольных блоков Б-8М и могут комплектоваться кумулятивно-осколочной (НАР С-8, С-8В, С-8А, С-8М) или фугасно-проникающей (С-8Б) боевыми частями, стреловидными поражающими элементами (НАР С-8ВС, С-8АС). Тяжелые неуправляемые ракеты типа С-24 (С-24Б) калибра 240 мм имеют осколочно-фугасную боевую часть и применяются с авиационных пусковых устройств АПУ-68УМ2. Неуправляемые ракеты С-25 калибра 266 мм имеют надкалиберную боевую часть осколочного (С-25-О) или осколочно-фугасного (С-25-ОФ) действия диаметром 420 и 340 мм соответственно и запускаются из одноразовых устройств 0-25. Одновременно на самолет может быть подвешено до 6 блоков УБ-32 и Б-8М, 4 ракеты С-24 или 6 устройств 0-25 с НАР С-25.

Управляемое ракетное вооружение

Включает тактические управляемые ракеты (УР) класса «воздух-поверхность» типа Х-23 и противорадиолокационные управляемые ракеты Х-28 и Х-58. УР Х-23 (изделие «68») имеет радиокомандную систему наведения с передачей команд управления по радиолинии «Дельта», аппаратура которой установлена на борту самолета-носителя и ракеты. На самолете Су-24 обеспечена возможность подвески 4 ракет Х-23 на пусковых устройствах АПУ-68УМ2. Управляемая ракета класса «воздух-РЛС» Х-28 (изделие «Д-8») имеет пассивную радиолокационную головку самонаведения. УР Х-58 (изделие «Д-7») имеет аналогичное назначение и систему наведения. На самолет можно подвесить две ракеты Х-28 (на пусковых устройствах ПУ-28) или две Х-58 (на авиационных катапультных устройствах типа АКУ-58-1).
Для самообороны на самолёт можно подвесить две ракеты класса «ВОЗДУХ-ВОЗДУХ» типа Р-55 (изделие «67») с тепловыми головками самонаведения на пусковые устройства под поворотными пилонами подвижных частей крыла.

Су-24М

Установлена прицельно-навигационная система ПНС-24М «Тигр-НС» на базе лазерно-телевизионной прицельной станции «Кайра-24» (от МиГ-27К), с БЦВМ ЦВУ-10-058К ; бортовой комплекс обороны, более современное радионавигационное и связное оборудование, доработана система объективного контроля и регистрации параметров полета. Также незначительно доработано электрооборудование и гидросистема. Установлена выдвижная штанга дозаправки топливом в полёте с приёмником ГПТ-2. Фюзеляж удлинён за счет увеличения носового отсека оборудования. Некоторые изменения в конструкции планера — изменена форма киля, изменение формы ПВД, дополнительные эксплуатационные лючки, установка аэродинамических гребней на крыле и т. д.

Радионавигационное оборудование

— радиотехническая система ближней навигации А-321 «Клистрон» (вместо РСБН-6с «Ромб-1К»)
— радиотехническая система дальней навигации (РСДН) А-720 «Скип-2»
— автоматический радиокомпас АРК-15М «Тобол» (устанавливался и на последние серии Су-24)
— самолетный ответчик СО-69 (вместо СО-63Б)
— АФС «Пион-ГТ-6М-9» с антенными блоками РСБН «Клистрон» и СО-69.

Радиосвязное оборудование

Включает командную МВ-ДМВ радиостанцию Р-862 (вместо УКВ-радиостанции Р-832М) и коротковолновую радиостанцию Р-864Г (вместо Р-847).

Бортовой комплекс обороны (БКО) «Карпаты»

— станция радиотехнической разведки СПО-15С «Береза» (изд. Л-006С) (устанавливалась и на последних сериях Су-24)
— теплопеленгатор «Мак»
— станция активных помех радиолокационного диапазона «Гардения»
— система отстрела дипольных отражателей и ложных тепловых целей АПП-50 с двумя блоками держателей по 12 патронов калибра 50 мм, размещенными на верхней поверхности фюзеляжа с обеих сторон вертикального оперения
— вычислительно-управляющее устройство «Неон-Ф» (изд. Л-167)

Благодаря установке на самолёт нового прицельного комплекса, стало возможным штатно применять боеприпасы с лазерным, телевизионным и телевизионно-командным наведением — корректируемые бомбы и ракеты:

— 4 ракеты Х-23 (Х-23М) или Х-25МР с радиокомандной системой наведения
— 4 ракеты Х-25 или Х-25МЛ с полуактивной лазерной системой наведения
— 3 ракеты Х-29Л с полуактивной лазерной системой наведения
— 3 ракеты Х-29Т с телевизионной головкой самонаведения
— 2-3 ракеты Х-59 с телевизионно-командной системой наведения
— 6 ракет С-25Л с полуактивной лазерной системой наведения
— 2 ракеты Х-58 с пассивной радиолокационной головкой самонаведения
— корректируемые авиабомбы типа КАБ-500Л, КАБ-1500Л, КАБ-1500ТК.

Технические проблемы и особенности эксплуатации Су-24

Все самолёты типа Су-24 являются конструктивно сложными машинами и требуют высокой подготовки как лётного, так и наземного персонала, кроме того, они совершенно не терпят попустительства и разгильдяйства и не прощают ошибок. Высокая насыщенность электроникой и автоматикой провоцирует высокую отказность систем. В начальный период эксплуатации про причине отказов исправность парка самолётов была низкой, выполнялись многочисленные доработки представителями промышленности. Однако неисправности и отказы многих систем самолёта не являются критическими для безопасного завершения полёта, что изначально было предусмотрено разработчиками.

Система аварийного покидания, согласно инструкции, обеспечивает безопасное аварийное покидание самолёта в полёте, а также в процессе разбега или пробега на скорости не менее 70 км/ч, тем не менее был случай нештатного срабатывания кресла у штурмана на стоянке ( в процессе запуска двигателей и появления давления в гидросистеме отклонённая «на себя» ручка управления рывком встала в нейтральное положение и, зацепившись за держку катапульты, вызвала срабатывание кресла). Штурман, ничего не поняв, «вышел» из кабины, все системы кресла отработали штатно и приземление прошло нормально. После этого случая на всех самолётах цельноповоротный стабилизатор при стоянке самолёта стали фиксировать перекинутым через фюзеляж фалом, не допуская его перемещения — при стоянке самолёта и отсутствии давления в гидросистеме носки стабилизатора самопроизвольно стремятся к опусканию вниз, на кабрирование, было доработано катапультное кресло.

Модификации Су-24

Су-24 — базовая модификация.

Су-24М — модернизированный бомбардировщик, первый полёт совершил в 1976 году. Установлена новая прицельно-навигационная система ПНС-24М «Тигр». Способен в автоматическом и полуавтоматическом режиме совершать полёт с огибанием рельефа местности на высоте от 50 м. Выпущено 770 шт.

Су-24М2 — вторая модернизация бомбардировщика (1999 год)

Су-24МП — постановщик помех, первый полёт совершил в декабре 1979 года. Выпущено 10 самолётов.

Су-24МР — самолёт-разведчик, первый полёт совершил в сентябре 1980 года. Выпущено 130 самолётов.

Су-24МК — экспортный вариант Су-24М, первый полёт совершил в 1987 году.

Боевое применение Су-24

Афганская война (1979—1989) — В Афганской войне (1979—1989) советские Су-24 применялись ограниченно. К боевой работе они привлекались только во время Панджшерской операции 1984 года и для прикрытия вывода советских войск в 1988—1989 годах. Су-24 никогда не базировались на территории Афганистана, действуя с советских авиабаз в Средней Азии. Боевых потерь не было.

Война в Персидском заливе — Иракские Су-24 во время войны в Персидском заливе боевых вылетов не совершали и были перегнаны в Иран, присвоивший эти самолёты после завершения войны.

Карабахская война — Самолёты, доставшиеся Азербайджану, ограниченно применялись в ходе Карабахской войны.

Гражданская война в Таджикистане — Узбекские Су-24 участвовали в гражданской войне в Таджикистане, одна машина была сбита.

Чеченский конфликт — Наиболее интенсивное боевое применение было у российских самолётов в ходе обеих Чеченских войн. Всего на Северном Кавказе было сбито или разбилось три Су-24, ещё три сгорели на аэродроме при подготовке к боевому вылету.

Война в Южной Осетии (2008) — Также российские Су-24 применялись во время войны в Южной Осетии в 2008 году. В официальных российских сводках потерь Су-24 не упоминались, однако часть экспертов указывала на потерю двух самолётов этого типа. В 2012 году подполковник Владимир Богодухов, получивший за боевые вылеты в Южной Осетии звание Героя России, сообщил в интервью газете «Аргументы и факты», что в ходе войны зенитной ракетой был сбит один Су-24, экипаж самолёта катапультировался и приземлился в расположении российских войск. Погибшему в боевом вылете на Су-24 полковнику Игорю Ржавитину было посмертно присвоено звание Героя России.

Гражданская война в Ливии — Один ливийский Су-24 был сбит огнём повстанцев во время гражданской войны в Ливии 2011 года.

Вооружённый конфликт на востоке Украины — Используется украинской армией в ходе конфликта на востоке страны. По украинским данным на 4 октября 2014 года сбито огнем с земли два Су-24М, и один Су-24 потерян в результате отказа техники.

Гражданская война в Сирии — Используется сирийскими ВВС в гражданской войне. 23 сентября 2014 года ракетой Пэтриот сбит Су-24, вторгшийся на 800 метров в воздушное пространство Израиля.

Военная операция России в Сирии — 12 Су-24М с 30 сентября 2015 года задействованы российскими ВВС в Сирии для борьбы против террористической организации «Исламское государство». 24 ноября 2015 года Су-24М был сбит турецким истребителем F-16 в районе сирийско-турецкой границы. Оба пилота катапультировались, но один из них был убит во время спуска на парашюте.

Аварии и катастрофы

Су-24 считается достаточно сложной в пилотировании машиной и имеет высокий уровень аварийности. Только при проведении лётных испытаний было потеряно 14 Су-24 и Су-24М. После принятия самолёта на вооружение ежегодно происходило 5—6 аварий и катастроф. По свидетельству заместителя главнокомандующего ВВС РФ Виктора Кота, на 1998 год самолёт Су-24 был наиболее аварийным летательным аппаратом в российской военной авиации.

На вооружении

31 августа 2016 года в России завершилась эксплуатация бомбардировщиков Су-24 в исходном варианте (без литеры в индексе). Бомбардировщики были сняты с вооружения.

Состоит на вооружении

— Азербайджан — 2 Су-24M по состоянию на 2017 год
— Алжир — 33 Су-24М/Су-24МК и 4 Су-24МР, по состоянию на 2017 год
— Иран — 29 Су-24MK по состоянию на 2017 год
— Россия — 100 Су-24М/М2 и 79 Су-24МР по состоянию на 2017 год
— Сирия — 11 Су-24M/М2 по состоянию на 2017 год
— Судан — 6 Су-24M по состоянию на 2017 год
— Украина — 14 СУ-24М и 9 СУ-24МР по состоянию на 2017 год

Состоял на вооружении

— Белоруссия — 23 Су-24М и 12 Су-24МР, по состоянию на 2010 год. Сняты с вооружения в 2012 году.
— Ирак — часть уничтожена во время войны 1991 года, остальные перелетели в Иран.
— Узбекистан — 23 Су-24 и 11 Су-24МР, по состоянию на 2015 год В 2017 году не числится в строю.
— Казахстан — 25 Су-24/Су-24М по состоянию на 2015 год В 2017 году не числится в строю.
— Ливия — 6 Су-24МК, по состоянию на 2010 год. Уничтожены в ходе Гражданской войны в Ливии.
— Ангола — 1 Су-24 по состоянию на 2011 год В 2017 году не числится в строю.

Тактико-технические характеристики Су-24М

Экипаж Су-24

— 2 человека

Размеры Су-24

— Длина: 24,594 м (с ПВД)
— Размах крыла при угле стреловидности χ=16°: 17,638 м
— Размах крыла при угле стреловидности χ=69°: 10,366 м
— Высота: 6,193 м
— Площадь крыла при угле стреловидности χ=16°: 55,16 м²
— Площадь крыла при угле стреловидности χ=69°: 51 м²
— Угол стреловидности по передней кромке: 16°/ 35°/ 45°/ 69°
— Поперечное V крыла: −4,5°
— База шасси: 8,51 м
— Колея шасси: 3,31 м

Вес Су-24

— Масса пустого: 22300 кг
— Масса снаряжённого: 23700 кг
— Нормальная взлётная масса: 33500 кг
— Максимальная взлётная масса: 39700 кг
— Нормальная посадочная масса: 24500 кг
— Максимальная посадочная масса: 28000 кг
— Масса топлива во внутренних баках: 9800 кг
— Объём топливных баков: 11860 л

Двигатель Су-24

— Силовая установка: 2 × ТРДДФ АЛ-21Ф-З
— Бесфорсажная тяга: 2 × 7800 кгс (76,5 кН)
— Форсажная тяга: 2 × 11200 кгс (110 кН)

Скорость Су-24

— Максимальная скорость на высоте 200 м: 1320 км/ч (без подвесок)
— Максимальная скорость на большой высоте: 1600 км/ч (М=1,35)
— Скорость отрыва: 360—400 км/ч
— Посадочная скорость: 285—310 км/ч

Боевой радиус Су-24

— 560 км (на высоте 200 м с ПТБ и нормальной боевой нагрузкой)

Перегоночная дальность Су-24

— 2850 км (с ПТБ)

Практический потолок Су-24

— 17000 м

Длина разбега Су-24

— 1150—1250 м (при нормальной взлётной массе)

Длина пробега Су-24

— 950—1000 м (при нормальной взлётной массе и с тормозным парашютом)

Максимальная перегрузка Су-24

+6,5G

— Нагрузка на крыло: 607 кг/м² (при нормальной взлётной массе при χ=16°)
— Тяговооружённость: 0,67 / 0,56 (при нормальной/максимальной взлётной массе на форсаже)

Вооружение Су-24

— Стрелково-пушечное: 1 х шестиствольная 23-мм пушка ГШ-6-23 с 500 сн.
— Боевая нагрузка: 7500 кг (максимальная), 8 узлов подвески вооружения

Управляемые ракеты Су-24

— ракеты «воздух-воздух»: 2 × Р-60 (АА-8)
— ракеты «воздух-земля»: 4 × Х-25МЛ/МР или Х-23; 3 × Х-29Л/Т или Х-59; 6 × С-25Л; 2 × Х-58

Неуправляемые ракеты Су-24

— 192 (6 × 32) × 57 мм С-5 в блоках УБ-32 или
— 120 (6 × 20) × 80 мм С-8 в блоках Б-8М или
— 30 (6 × 5) × 122 мм С-13 в блоках Б-13Л или
— 4 × 240 мм С-24 или
— 6 × 266 мм С-25

Бомбы Су-24

— 3 × 1500 кг (ФАБ-1500, КАБ-1500Л/ТК и т. д.) или
— 7 × 500 кг (КАБ-500Л/КР, ЗБ-500) или
— 10 × 500 кг (ФАБ-500М-62, РБК-500) или
— 16 ФАБ-250М-62 «или» РБК-250 или 30 × 250 кг ФАБ-250М-54 или
— 38 × 100 кг (ОФАБ-100) или
— 7 × контейнеров КМГУ-2

— Пушечные контейнеры: 3 × СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 снарядами
— Подвесной контейнер «Фантасмагория» для целеуказания ракетам Х-58.

Фото Су-24М

Добавить комментарий

Экипажи Су-30СМ и Су-24М в Калининградской области отрабатывают дозаправки самолетов в воздухе

18 ноября 2020 г., AEX.RU – В рамках плановых учебно-тренировочных полетов экипажи самолетов Су-30СМ и Су-24 авиационного соединения Балтийского флота приступили к отработке дозаправки в воздухе от самолета-топливозаправщика Ил-78 в небе над Калининградской областью, сообщает пресс-служба Минобороны РФ.

К отработке сложного элемента лётной подготовки привлечены экипажи более 10 самолетов. Дозаправка в воздухе проводится как одиночно, так и в составе пары.

«Дозаправка в воздухе — один из самых сложных видов летной подготовки. К ней допускаются летчики 1-го и 2-го классов, налет которых составляет более 400 часов. Обучаемые летчики первые 8–10 стыковок совершают с инструкторами, далее 3–4 вылета самостоятельно. На высоте от 2 до 5 км и при скорости 500-600 км/ч летчик должен приблизиться к воздушному танкеру на расстояние 10–15 м и выпущенной штангой законтактировать с конус-датчиком заправщика, после чего выдерживать место в строю до полной заправки. В ночное время дозаправка выполняется с использованием дополнительного освещения, установленного как на Ил-78, так и на заправляющемся самолете», — говорится в сообщении.

В министерстве отмечают, что воздушная заправка топливом — необходимый элемент подготовки летчиков морской авиации. Способность дозаправляться топливом в воздухе значительно расширяет радиус действия авиации и позволяет действовать самолетам как в оперативно-тактической глубине, так и для решения задач в районах, находящихся на большом удалении от места базирования, с применением всей номенклатуры вооружения класса «воздух-воздух» и «воздух-поверхность».

Также подготовка экипажей к дозаправке в воздухе позволяет при необходимости перебазировать авиационные подразделения на дальние аэродромы беспосадочным способом. Для обеспечения дальнего перелета по маршруту следования достаточно поднять в воздух самолет-заправщик.

Подобные элементы летной подготовки экипажей морской авиации Балтийского флота выполняются на регулярной основе, не менее двух раз в год.

Первый полёт Су-24, мощность — Авиамузей

17 января 1970 сверхзвуковой бомбардировщик Су-24 совершил свой первый полет.

Самолёт изготавливали серийно в 1971-1993 годах. За это время их построили 1200 в разных модификациях.

Модель оснащена мощным двигателем АЛ-21Ф-3 и имеет крылья изменяемой стреловидности — от 16 до 69 градусов. Су-24 может развивать скорость до 1700 км/ч, поражать цели на расстоянии до 600 км, поднимать в воздух бомбы и боеприпасы общим весом до 8 тонн.

Экипаж самолета состоит из пилота и штурмана-оператора, которые сидят в кабине рядом и вместе управляют самолетом. Дальность полета бомбардировщика — 1250 км.

Разработку фронтового бомбардировщика в Советском Союзе начали с 1961 года как модификацию истребителя Су-7. Фюзеляж старого истребителя не вмещал на борту всего оборудования, которое по требованиям времени нужно было установить. Поэтому с 1962 года началось конструирование самолета, получившего название Т-6. Из-за чрезмерной сложности проекта и неготовности прицельно-навигационной системы разработку остановили.

С 1964 года работы над бомбардировщиком продлили. Главными условиями для него были короткий взлет, посадка и возможность длительного сверхзвукового полета. На Су-24 установили первую в Военно-воздушных силах СССР систему аварийного покидания самолета с помощью катапультирования. Также это был первый советский самолет с системой автоматического маловысотного полета с обхода рельефа местности.

Пробный полет на Су-24 совершил летчик Владимир Ильюшин 17 января 1970. Серийный выпуск Су-24 начался в декабре 1971 года после всех государственных испытаний. Уже в 1975-ом бомбардировщик приняли на вооружение ВВС СССР.

Первые публикации о Су-24 в зарубежной прессе появились в 1976 году, однако это были лишь догадки. Самолету присвоили кодовое название «Fencer», поскольку настоящее название известно не было. Первые качественные фотографии машины в западной прессе появились только в 1980-1981 годах.

Очевидным преимуществом Су-24 является его вооружение. В его ассортименте — ракеты для уничтожения радаров противника, подводных кораблей, бомбы для мостов, бункеров и танковых колонн. Также Су-24 способен минировать местность с воздуха, вести разведку и аэрофотосъемку. Для обороны от истребителей бомбардировщик оснащен ракетами класса «воздух-воздух», которые могут атаковать перехватчик с любого ракурса. Благодаря сверхзвуковой скорости и возможности летать на низких высотах самолет может долго оставаться незаметным для врага.

Среди модификаций самолета — Су-24М с усовершенствованной прицельно-навигационной системой, Су-24МК с новым электронным оборудованием и системой дозаправки в воздухе, тактический разведчик Су-24МР.

Сейчас бомбардировщики Су-24М и разведчики Су-24МР находятся на вооружении Украины. Эти самолеты участвовали в военных действиях в зоне АТО.

Пять поколений «Сухого»

29 июля 1939 года вышло постановление об образовании ОКБ-135, главным конструктором которого был назначен Павел Осипович Сухой. Именно этот день считается официальным днем рождения легендарного КБ Сухого. Здесь было разработано более 100 типов самолетов, практически каждый из которых являлся прорывом в мировом авиастроении. Многие модели стали родоначальниками авиационных поколений и базой для десятков типов машин. О лучших представителях каждого поколения – в нашем материале.

Первое поколение: номер один с инициалами «Су»

В 1936 году в стране был объявлен конкурс на создание бомбардировщика под условным наименованием «Иванов». Победителем был признан проект Павла Сухого. Работы над «Ивановым» завершились появлением первого самолета с инициалами «Су» – боевого многоцелевого бомбардировщика Су-2 (изначально ББ-1, «ближний бомбардировщик»). Самолет строился крупной серией с 1940 по 1942 годы, и всего было произведено около 900 машин.

Самолет Су-2

Практически каждую машину Сухого можно отметить биркой «Сделано впервые». Первый серийный самолет Су-2 не был исключением и предоставил военным летчикам удивительный по тем временам комфорт: просторная и теплая, даже в морозы, кабина, хороший обзор у летчика и штурмана. Огромным преимуществом в бою оказалась возможность управления машиной из кабины штурмана.

Самолеты Су-2 героически сражались в воздушных боях Великой Отечественной войны, защищали небо Сталинграда. Они применялись в роли ближних бомбардировщиков, разведчиков и корректировщиков. Еще одну немаловажную задачу решали экипажи Су-2: речь идет о сбросе листовок на русском и немецком языках над занятой противником территорией. Только за один месяц с самолетов было сброшено до 45 тысяч листовок. Они вселяли надежду миллионам людей в оккупированных городах, рассказывая о больших потерях фашистских войск, сообщая о начале налетов союзной авиации на немецкие города.

Второе поколение: начало эры реактивных истребителей

В 1949 году конструкторское бюро Сухого было расформировано, но в мае 1953 года – снова восстановлено. Возрождение КБ по времени совпало с появлением сверхзвуковой реактивной авиации и разработкой истребителя второго поколения.

Правительство поручило ОКБ Сухого создание двух видов истребителей: фронтового и перехватчика. Коллектив ОКБ начинает работу сразу над двумя вариантами, присвоив изделиям шифры: Т – треугольное крыло, С – стреловидное. Так основными направлениями в работе КБ на ближайшие десять лет стали сверхзвуковые истребители С-1 и Т-3.

Первый полет фронтового истребителя С-1 состоялся в сентябре 1955 года. Через три года он был запущен в серию под обозначением Су-7. Этот реактивный истребитель стал первым успешным самолетом возрожденного КБ Сухого.

Самолет Су-7

Для самолета нового поколения, способного в два раза превысить скорость звука, Павел Сухой выбрал еще только проектируемый двигатель АЛ-7Ф конструкции Архипа Люльки. На протяжении десятилетий эти два легендарных конструктора будут работать сообща.

Одновременно с созданием С-1 (в серии − Су-7) со стреловидным крылом ОКБ Сухого вело работы по самолету с треугольным крылом – Т-3 (в серии − Су-9). Этот перехватчик был способен уничтожать воздушные цели противника благодаря установленной на борту одной из первых отечественных радиолокационных станций – РП-9 (ЦД-30).

Самолеты Су-7 стали долгожителями боевой авиации. Они 40 лет стояли на вооружении девяти стран мира, помимо СССР. На базе Су-7 разработано более 10 модификаций, включая экспериментальные самолеты и летающие лаборатории. Один из них − самолет С-22И, ставший родоначальником нового семейства машин типа Су-17. Разработанный в середине 1960-х годов, он стал первым отечественным самолетом с крылом изменяемой стреловидности. Перехватчик Су-9 был в строю около 20 лет и стал основой для семейства самолетов: Су-11, Су-15, Су-17.

Самолет Су-9

Су-15 был оснащен радиолокационной станцией с антенной большого диаметра в носовой части фюзеляжа, которая обеспечивала существенное повышение боевых характеристик. Самолет был способен осуществлять перехват на встречных курсах и перехват маловысотных целей.

Третье поколение: всепогодный Су-24

Третье поколение представляет Су-24 – всепогодный фронтовой бомбардировщик с крылом изменяемой стреловидности. Этот самолет до сих пор успешно эксплуатируется ВКС России спустя 26 лет с момента окончания его выпуска.

Конструкторы КБ Сухого создали мощный двухдвигательный сверхзвуковой бомбардировщик-ракетоносец с крылом изменяемой стреловидности. На борту самолета стояла новейшая для того времени прицельно-навигационная система «Пума», в состав которой входила бортовая цифровая вычислительная машина (БЦВМ). Отличительной особенностью машины являлась также широкая номенклатура средств поражения, которая включала как управляемое, так и неуправляемое вооружение. Су-24 стал первым в СССР ударным самолетом тактической авиации, который можно было использовать в любое время дня и ночи и при любых погодных условиях.

Самолет Су-24

В 1983 году был принят на вооружение модернизированный Су-24М. Кстати, на этой машине совершена почти половина боевых вылетов в ходе военной операции России в Сирии.

Четвертое поколение: мастер высшего пилотажа Су-27

Высокоманевренный истребитель Су-27, впервые взлетевший в 1977 году, по праву признан одним из лучших отечественных боевых самолетов. Этот истребитель четвертого поколения стал визитной карточкой отечественных ВВС.

Официально на вооружение Су-27 принят 23 августа 1990 года. К тому моменту «двадцать седьмой» уже успел установить ряд мировых рекордов по скороподъемности. В том числе в 1986 году летчик-испытатель Виктор Пугачев достиг высоты 3000 метров всего за 25,4 секунды.

Буквально через три года Виктор Пугачев снова удивил весь мир. В июне 1989 года на авиасалоне в Ле-Бурже он устроил самую зрелищную иностранную премьеру Су-27, продемонстрировав новую фигуру пилотажа, которую прозвали в его честь – «Коброй Пугачева». Фигуры высшего пилотажа, выполненные на Су-27, продолжают поражать зрителей престижных авиасалонов мира. С 1991 года на истребителях Су-27 выступали летчики группы высшего пилотажа ВВС России «Русские витязи».

Самолет Су-27

Высокая маневренность Су-27 стала возможной благодаря в том числе новой электродистанционной системе управления (ЭДСУ). Ее наличие, кстати, считается одним из основных отличий машин четвертого поколения.

Высокие летные характеристики «двадцать седьмого» во многом обусловлены применением двигателей нового поколения АЛ-31Ф конструкции ОКБ им. Люльки. Этот двигатель до сих пор считается одним из лучших в мире для самолетов фронтовой авиации. Он устанавливается не только на Су-27, но и на его модификации, палубные истребители Су-33, истребители Су-30МК, фронтовые бомбардировщики Су-34.

В шаге от пятого поколения: молодые наследники Су-27

С 1984 года, когда началось серийное производство «двадцать седьмого», было выпущено порядка 1500 самолетов этого типа, включая его модификации. На его базе были созданы такие машины, как многофункциональный двухместный истребитель Су-30МК, самолет корабельного базирования Су-33, двухместный ударный самолет Су-34, многофункциональный одноместный истребитель Су-35С.

Эти машины находятся в шаге от пятого поколения истребителей и относятся к так называемому поколению «4+». Прежде всего, это прорыв в области сверхманевренности. Начался он в середине 1990-х годов, когда «сушки» стали оснащаться двигателями с управляемым вектором тяги. Новые двигатели в сочетании с новой системой управления существенно упростили пилотирование самолета и повысили его безопасность. Были преодолены проблемы «штопора» и сваливания.

Самолет Су-30СМ

Этими качествами в полной мере обладает многофункциональный истребитель Су-30МК. Исходно самолет был спроектирован в варианте для ВВС Индии, серийное производство этих машины было развернуто в 2000 году. На основе базового варианта было создано несколько новых модификаций: Су-30МКМ – для ВВС Малайзии, Су-30МКИ(А) – для ВВС Алжира. На вооружение ВКС России в настоящий момент активно поставляются Су-30СМ (серийный, модернизированный). В 2016 году на эти истребители пересели «Русские витязи».

Самые молодые наследники Су-27 – многофункциональный истребитель Су-35 и истребитель-бомбардировщик Су-34 – по своим характеристикам практически соответствуют пятому авиационному поколению. На борту Су-35 установлена новейшая РЛС «Ирбис» и более мощные, чем на Су-30СМ, двигатели АЛ-41Ф1С.

Бомбардировщик Су-34 может атаковать цели при любых погодных условиях, а также эффективно вести радиоэлектронную борьбу. Эти машины отличаются необычной для «сушек» кабиной пилотов. Для повышения комфорта экипажа во время дальних перелетов летчиков решено было посадить рядом.

Пятое поколение: будущее боевой авиации Су-57

Главное отличие пятого поколения – это применение стелс-технологии, режим крейсерской сверхзвуковой скорости, более совершенная авионика.

Первые испытания российского перспективного авиационного комплекса фронтовой авиации (ПАК ФА) начались в 2010 году. До августа 2017 года самолет был известен под заводским индексом Т-50, затем он получил имя Су-57.

Большинство характеристик Су-57 засекречены, но уже сейчас известно, что он оснащен принципиально новым комплексом интегрированной авионики, обеспечивающей интеллектуальную поддержку экипажа. Радиолокационная система Су-57 отличается от обычной авиационной бортовой РЛС. На истребителе установлена радиолокационная станция с АФАР (активной фазированной антенной решеткой).

Самолет Су-57

Первый полет российского истребителя пятого поколения состоялся 29 января 2010 года. С тех пор успешно проведено уже несколько сотен испытательных вылетов. На сегодняшний день создано десять летных прототипов.

В 2018 году подписан контракт с Министерством обороны России на поставку в войска самолетов установочной партии Су-57. А в мае этого года Владимир Путин анонсировал закупку Минобороны 76 истребителей Су-57, которые должны поступить на вооружение трех авиационных полков к 2028 году. Этот контракт может стать рекордным в истории Объединенной авиастроительной корпорации (ОАК).

История самолетов Сухого

С плановым сокращением объема производства устаревающих МиГов потребовался переход на новую продукцию, которая могла бы обеспечить загрузку многочисленного коллектива завода. После многомесячных поисков руководство завода получило согласие на освоение нового самолета, спроектированного ОКБ П.О. Сухого. Это был опытный экземпляр истребителя Су-7, вобравший в себя новейшие научно-технические идеи того времени.
С 1956 года начинается многолетний период плодотворного сотрудничества коллектива завода с ОКБ Сухого. Завод впервые выступил как ведущее предприятие, которое должно было обеспечить полную доводку самолета с превращением опытного образца в серийно выпускаемый, успешно эксплуатируемый боевой самолет.
В марте 1956 года на заводе была сформирована большая конструкторско-технологическая бригада для проработки конструкции с целью доводки ее до требований серийного производства.
Су-7 поставил перед коллективом ряд сложных научно-технических проблем. Требовалось освоить десятки новых технологических процессов, приобрести либо изготовить специализированное оборудование, реконструировать большинство производственных цехов и участков.
Повышенные требования к точности аэродинамических обводов, высокая насыщенность внутренних объемов элементами и коммуникациями бортовых систем обусловили необходимость новых подходов к качеству геометрической увязки заготовительной и сборочной оснастки. Точность деталей в заготовительно-штамповочном производстве пришлось обеспечивать контрольно-доводочной оснасткой, часто металлической. На самолете широко применялись детали из высокопрочных материалов, в частности, хромоникелевых сталей, алюминиевых сплавов В-95, АК4-1 с их высокими технологическими требованиями к усталостной прочности. Был значительно обновлен и пополнен парк металлорежущих станков, в том числе копировально-фрезерных и продольно-фрезерных.
В числе новых технологий были процессы размерного травления (химического фрезерования). Пришлось спроектировать и изготовить десятки больших ванн под растворы щелочей и кислот, средства механизации и транспортировки деталей в процессе обработки.
Сложные задачи пришлось решать специалистам по сборочным работам. Для обеспечения широкого фронта работ, необходимых для серийного производства, потребовалось панелирование конструкции, сокращение циклов стапельной сборки, вынесение монтажно-сборочных работ из общей сборки «на верстак».
В марте 1958 года летчик-испытатель ОКБ Сухого В.М. Пронякин успешно поднял в воздух первый заводской Су-7. Однако развертывание серийного производства сдерживалось необходимостью серьезной доводки самолета до заданных параметров. Это вызывало большое количество доработок, тормозивших производство. В результате на плановый уровень выпуска завод вышел только в 1959 году.
Первые 30 самолетов были построены с двигателями АЛ-7Ф. Последующие машины пошли с новым, более надежным двигателем АЛ-7Ф-1, установка которого потребовала полностью переделать хвостовую часть фюзеляжа. Одновременно самолеты стали оснащаться автоматической системой управления воздухозаборником и появившимися в носовой части фюзеляжа противопомпажными створками. По мере испытаний в конструкцию самолетов внедрялись и другие усовершенствования.
Первые серийные Су-7 поступили на вооружение истребительного авиаполка на аэродроме Воздвиженка в Приморском крае весной 1959 г. Эксплуатация Су-7 в войсках продолжалась до середины 60-х гг.
Фронтовые истребители Су-7 не получили широкого распространения в войсках, однако большие резервы, заложенные в конструкции самолета, позволили в короткие сроки создать на его базе новую модификацию – истребитель-бомбардировщик Су-7Б. Такие машины, полностью отвечавшие требованиям ВВС того времени, уже к середине 60-х гг. стали одними из наиболее массовых в строевых частях фронтовой авиации ВВС страны (ими было вооружено около 25 полков), а вскоре и ряда других стран.
Су-7Б имел ряд существенных отличий от Су-7. Машина имела полностью новую хвостовую часть фюзеляжа, носовая часть была удлинена и снабжена противопомпажными створками. В крыле установили дополнительные топливные баки. Изменения коснулись и других агрегатов. Существенно расширился состав вооружения, поменялось бортовое оборудование. Серийное производство Су-7Б завод начал со второй половины 1960 г., а в январе следующего года самолет был принят на вооружение. Его производство завершилось в начале 1963 г.
С освоением производства Су-7Б началось практически непрерывное совершенствование самолета, причем каждая новая модификация отличалась от предыдущей более высокими боевыми и эксплуатационными качествами.
Поиски путей сокращения сроков подготовки производства новых модификаций и обеспечения бесподгоночной сборки агрегатов привели группу специалистов отдела главного технолога к разработке метода натурной увязки оснастки для изготовления деталей и сборки агрегатов с малой строительной высотой (крыло, киль, стабилизатор и т.п.). Одновременно для агрегатов типа фюзеляжа был отработан метод натурной увязки монтажей систем бортового оборудования на основе объемного плаза.
Вслед за Су-7Б появился усовершенствованный вариант самолета с измененной топливной системой и улучшенными эксплуатационными характеристиками – Су-7БМ. Внешне он ничем не отличался от предшественника, однако запас топлива в крыле был увеличен, появилось усовершенствованное оборудование, новое катапультное кресло. Су-7БМ выпускался с 1963 по 1965 гг., всего было построено 290 таких самолетов.
Требования эксплуатации самолетов с грунтовых аэродромов привели к созданию для самолетов Су-7Б уникальной конструкции шасси с колесно-лыжными основными опорами и управляемым колесом передней опоры. На режиме взлета применялись стартовые ускорители. Эти усовершенствования, наряду с применением двигателя АЛ-7Ф-1-250 с повышенным ресурсом и модернизированного оборудования, воплотились в модификации Су-7БКЛ (С-22КЛ). Летом 1965 г. Су-7БКЛ сменил на стапелях завода Су-7БМ. В конце 1965 г. машина начала поступать на вооружение строевых частей. Су-7БКЛ стал завершающей модификацией в семействе Су-7, его серийное производство продолжалось до конца 1971 г., когда был выпущен 267-й самолет этого варианта.
Поступление в войска большого количества новых машин потребовало создания учебно-боевого истребителя-бомбардировщика для обучения летчиков — Су-7У. Появление второй кабины повлекло необходимость создания новой системы аварийного покидания экипажа, перекомпоновки отсеков фюзеляжа и других изменений. Разработка Су-7У была выполнена в Комсомольске-на-Амуре совместными усилиями подразделений завода и филиала ОКБ П.О. Сухого, созданного в 1958 году. Первый Су-7У был построен к концу лета 1965 г., а серийное производство «спарок» на заводе осуществлялось параллельно с выпуском боевых самолетов с начала 1966 г. до конца 1971 г. Всего было изготовлено 307 таких машин.
В начале 1960-х гг. к самолету Су-7Б был проявлен большой интерес со стороны ряда зарубежных стран. В январе 1964 г. начался экспорт истребителей-бомбардировщиков Су-7БМ в Чехословакию, а в июле 1965г. – в Польшу. С 1966 г. эти страны начали получать усовершенствованные Су-7БКЛ.
Для поставок в развивающиеся страны Азии и Африки завод совместно с ОКБ получил задание создать на базе Су-7БМ специальную экспортную модификацию машины. Она имела несколько измененный состав бортового оборудования и вооружения. Впервые специалистам завода пришлось осваивать всеклиматическое исполнение агрегатов, систем и самолета в целом. Понадобилось изменение ряда материалов, освоение и внедрение новых покрытий. Экспортный вариант истребителя-бомбардировщика получил название Су-7БМК. Первый такой самолет был построен в марте 1966 г.
В июле 1966 г. первая партия экспортных машин была отправлена в Египет. В составе ВВС Египта истребители-бомбардировщики Су-7БМК участвовали в арабо-израильской войне 1967 г., а затем и в войне 1973 г. Позднее самолет экспортировался в Сирию и Ирак. В 1968-1969 гг. крупную партию самолетов Су-7БМК закупила Индия, что позволило ей к сентябрю 1969 г. обучить и укомплектовать шесть полноценных эскадрилий. К началу индо-пакистанского конфликта самолеты Су-7БМК составляли основу ударной мощи ВВС Индии и неплохо себя зарекомендовали в ходе боевых действий. В 1969-1970 гг. Су-7БМК поставлялись также в ВВС Афганистана, Алжира и КНДР. Всего было построено 397 таких самолетов. К концу 1966 г. была разработана экспортная модификация учебной машины, получившая обозначение Су-7УМК. Она строилась серийно параллельно с выпуском Су-7БМК и Су-7БКЛ вплоть до 1971 г. — всего 44 самолета.
В итоге завод выпустил 1847 самолетов Су-7 всех модификаций.
Руководство страны достойно оценило труд коллектива завода по производству истребителей-бомбардировщиков семейства Су-7Б: в январе 1971 г. за успешное выполнение пятилетнего плана и организацию производства новой техники завод был награжден орденом Октябрьской Революции. Правительственные награды были вручены также большой группе работников завода, с 1966 г. носящего новое название – Дальневосточный машиностроительный завод (ДМЗ).

ВЫПУСК РАКЕТНОЙ ТЕХНИКИ
Особую страницу в истории Комсомольского-на-Амуре авиационного завода занимает производство ракет для Военно-Морского флота страны. В июне 1960 года было принято постановление Правительства о производстве на заводе ракеты П-6 (4К-48).
Крылатая ракета П-6 разработки ОКБ В.Н. Челомея предназначалась для поражения морских целей и состояла на вооружении подводных ракетоносцев. Ракета имела складывающееся крыло, автоматически раскрывающееся в полете. По конструкции П-6 напоминала небольшой беспилотный самолет клепаной конструкции с турбореактивным двигателем.
Производство ракеты на заводе было организовано в отдельном обособленном подразделении, в специально организованных цехах сборки и испытаний. Изготовление деталей в механических и заготовительных цехах осуществлялось на общих основаниях, обезличенно и не представляло большой сложности.
При подготовке производства ракеты особое внимание было уделено обеспечению высокой культуры производства, отделки помещений, где производились сборка, монтаж и испытание систем, с контролем чистоты, температуры и влажности воздушной среды. Из объема монтажно-испытательного цеха полностью исключили работы с образованием стружки, полы были покрыты лаком, персонал работал в белых халатах и сменной обуви. Цех располагал автономной системой осушки технологического воздуха, источниками специальных токов, контрольно-испытательной станцией с аппаратурой, идентичной управляющей и регулировочной аппаратуре подводной лодки, и моторно-испытательной станцией, вынесенной за пределы производственного корпуса.
Технология и оснащение производства ракеты были построены на условиях предельного ограничения факторов, способных вызвать отклонения от требований чертежей и технических условий.
Серийный выпуск ракеты, продолжавшийся до 1965 года, проходил практически без сбоев. На начальном этапе была изменена предусмотренная разработчиком технология обеспечения герметичности корпуса: вместо пленки «бутафоль» использовался герметик. Квалифицированное руководство, высокая культура производства, техническая учеба, продуманная система качества обеспечивали в процессе серийного производства стабильность технико-эксплуатационных характеристик ракеты и почти полное отсутствие рекламаций.
Плодотворный опыт производства П-6 послужил предпосылкой для освоения
новой ракеты — «Аметист» (4К-66), которая явилась большим шагом вперед в системе вооружений отечественного флота.
В отличие от П-6 с ее надводным стартом и вызванной этим повышенной уязвимостью лодки-носителя, система ракетного оружия «Аметист» обеспечивала залповый или одиночный пуск ракет при движении подводной лодки на глубине 30 метров.
Конструктивно ракета «Аметист» резко отличалась от П-6, имея герметичный корпус, состоящий из нескольких литых и сварных отсеков. Новый объем работ потребовал реализации ряда организационных и множества технологических решений. Благодаря хорошей подготовке и высокому уровню руководства процессом производства выпуск ракет «Аметист» проходил в строгом соответствии с заданием.
Проводившиеся ежегодно контрольно-серийные испытания с запуском ракет, снабженных телеметрической аппаратурой, по мишеням и последующей оценкой результатов стрельб подтверждали высокое качество производственного исполнения и служили основанием для приемки годовой партии ракет на вооружение ВМФ.
В 1987 году выпуск «Аметистов» на заводе был завершен.
Производство крылатых ракет для военно-морского флота вписало яркую главу в историю завода.
Об этом напоминает скромный мемориал — макет ракеты «Аметист», установленный напротив сборочного корпуса.

В Сирии разбился при взлете российский Су-24, экипаж погиб

10 октября 2017

Автор фото, Getty Images

Подпись к фото,

Бомбардировщики Су-24 активно используются Россией в Сирии

Российский фронтовой бомбардировщик Су-24 разбился при взлете с авиабазы Хмеймим в Сирии, сообщает российское министерство обороны. Оба летчика погибли.

По данным ведомства, авария произошла во вторник утром. После разбега самолет выкатился за пределы взлетной полосы и разрушился. Оба летчика погибли, не успев катапультироваться. Предполагаемой причиной случившегося в минобороны назвали неисправность самолета.

Это второй Су-24, потерянный Россией за время кампании в Сирии. Первый случай произошел в ноябре 2015 года: бомбардировщик был сбит турецким истребителем F-16, так как Турция сочла, что российский самолет вторгся в ее воздушное пространство.

Пилоты успели катапультироваться, но одного из них после этого убили с земли. Второго удалось спасти, но во время спасательной операции погиб еще один российский военный. Тот инцидент на некоторое время привел к существенному ухудшению отношений России и Турции.

Не только Су-24

При этом Россия теряла в Сирии не только Су-24, но и самолеты и вертолеты других моделей. Так, в апреле прошлого года в Сирии разбился российский военный вертолет Ми-28Н «Ночной охотник». Оба летчика погибли. В минобороны заявляли, что вертолет не был сбит.

В декабре прошлого года в Средиземном море во время посадки на авианосец «Адмирал Кузнецов» потерпел аварию российский истребитель Су-33. Причиной крушения стал обрыв троса — самолет выкатился за пределы палубы, летчик катапультировался, сообщили в Минобороны.

В ноябре возле того же авианесущего крейсера потерпел аварию истребитель МиГ-29К. Летчик также успел катапультироваться.

Что такое Су-24

Су-24 — основной советский фронтовой бомбардировщик, который состоит на вооружении советских и российских военно-воздушных сил с 1975 года. В настоящее время используется модернизированная версия самолета — Су-24М.

Главная особенность Су-24 — крыло с изменяемой стреловидностью, которое позволяет более эффективно управлять самолетом на небольших скоростях при взлете и посадке, а также лететь на большой скорости, уменьшая угол стреловидности крыла.

Су-24М предназначен для нанесения ракетных и бомбовых ударов. Он может действовать на небольшой высоте, совершая полет с огибанием рельефа местности.

Серийное производство всех модификаций прекращено в 1993 году. В настоящее время он уже считается устаревшим и постепенно заменяется в составе ВКС России более современными Су-34, которые также применяются в Сирии, но в меньшем количестве.

Авиадартс

СОСТАВ КОМАНДЫ ДО 103 ЧЕЛОВЕК.
КАЖДАЯ КОМАНДА – НА СВОИХ ВОЗДУШНЫХ СУДАХ

Начальник команды

Экипажи (22 чел.)

Группа руководства полетов (до 10 чел.)

Тренерская группа (2 человека)

Обеспечивающий персонал (до 10 чел.)

Инженерно-технический состав (до 60 чел.)

МЕСТО ПРОВЕДЕНИЯ

Полигон Дубровичи, Рязанская область

ТЕХНИКА

Оперативно-тактическая истребительная авиация:

Су-27, Су-30, МиГ-29, Су-25, (Три воздушных судна: два основных(пара), одно – резервное)

Оперативно-тактическая фронтовая бомбардировочная авиация:

Су-24, Су-34 (Два воздушных судна: одно основное, одно – резервное)

Армейская авиация:

Ка-52, Ми-24 (Ми-35), Ми-28Н, Ми-8 (Три воздушных судна: два основных(пара), одно – резервное)

Военно-транспортная авиация:

Ил-76 (Два воздушных судна: одно основное, одно – резервное)

ЭТАПЫ

Полет по маршруту

1. Самолеты типа СУ-25

Полет пары на групповую слетанность по маршруту, визуальную воздушную разведку и в зону на простой пилотаж на малых высотах.

Цель:

Оценить навыки летных экипажей (групп) в выполнении элементов воздушной навигации, техники пилотирования и поиска наземных объектов.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей. Время выполнения задания–5 минут. Высота в верхних точках вертикальных фигур не ниже 1500 м.

Задание:

Взлет произвести по одному (парой).
После взлета выполнить полет по установленному маршруту (3 ППМ) с выходом в район разведки.
Поиск наземных объектов различными тактическими приемами разведки.
В зоне в диапазоне высот 200–2500 м выполнить:
− Вираж с креном 60° на высоте 500 м.
− Вираж с креном 45° на высоте 300 м.
− Горку с углом 30°.
− Пикирование с углом 30° с выходом в горизонтальный полет на высоте 300 м.
− Боевой разворот (по типу восходящей спирали).
− Пикирование с углом до 20°.
После окончания задания произвести роспуск пары и посадку по одному с круга с высоты 300 м.

2. Самолеты типа Су-27, Су-30, МиГ-29

Полет пары на сложный пилотаж на малых высотах

Цель:

Условия:

Упражнение выполнять в ПМУ при видимости естественного горизонта. Время выполнения задания – 5 минут. Высота в верхних точках вертикальных фигур не ниже 2000 м. Полетный порядок пары – «пеленг самолетов».

Задание:

Взлет произвести по одному (парой).
После взлета выполнить полет по установленному маршруту (3 ППМ) с выходом в район разведки.
Поиск наземных объектов различными тактическими приемами разведки.
Выход в зону пилотажа в заданное время.
В диапазоне высот 500–3000 м выполнить:
− Вираж предельный по тяге на максимальном режиме работы двигателей на высоте 500 м.
− Вираж предельный по тяге на форсажном режиме работы двигателей на высоте 500 м.
− Горку с углом 45°.
− Полупереворот.
− Косую петлю.
− Петлю Нестерова.
− Боевой разворот по типу косой петли.
Ввод в восходящие фигуры выполнять на высоте не менее 500 м.

3. Самолеты типа Су-24, Су-34

Полет по маршруту с переменным профилем

Цель:

Оценить навыки летных экипажей (групп) в выполнении элементов воздушной навигации и поиска наземных объектов.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей.

Задание:

После взлета выполнить полет по установленному маршруту (3 ППМ) с выходом на ППМ (контрольный ориентир) в заданное время.
Поиск наземных объектов различными тактическими приемами.

4.Самолеты типа Ил-76

Полет по маршруту с переменным профилем.

Цель:

Оценить навыки летных экипажей в выполнении элементов воздушной навигации.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей.

Задание:

После взлета выполнить полет по установленному маршруту (4 ППМ) с выходом на ППМ (контрольный ориентир) в заданное время.

5. Вертолеты типа Ка-52, Ми-24 (Ми-35), Ми-28Н, Ми-8.

Полет пары по маршруту, визуальную воздушную разведку и в зону на сложный пилотаж на малых высотах.

Цель:

Условия:

Упражнение выполнять в ПМУ при видимости не менее 3500 м и нижней границе облаков не менее 350м. Время выполнения задания 6 минут. Высота в верхних точках вертикальных фигур не ниже 400 м Полетный порядок пары – «пеленг вертолетов».

Задание:

Взлет произвести по одному (парой).
После взлета выполнить полет по установленному маршруту (3 ППМ) с выходом в район разведки.
Поиск наземных объектов различными тактическими приемами разведки.
Выход в зону пилотажа в заданное время.
В зоне в диапазоне высот 200–400 м выполнить:
− Горизонтальный полет на скорости 200 км/ч в правом (левом) пеленге
− Гашение скорости до 150 км/ч
− Левая (правая) нисходящая спираль. Скорость 150 км/ч, вертикальная скорость 3-4 м/с, высота ввода 400 м, высота вывода 200 м, крен 15°
− Вираж влево (вправо) с перестроением в противоположный пеленг при развороте на ведомого. Скорость 200 км/ч, крен 25°
− Правая (левая) восходящая спираль. Скорость 150 км/ч, вертикальная скорость 4-5 м/с, высота ввода 200 м, высота вывода 400 м, крен 15°
– Вывод из нисходящих фигур выполнять на высоте не менее 200 м.

Полет на атаку наземной (морской) цели

1. Самолеты типа Су-25, Су-27, Су-30, МиГ-29

Полет пары на атаку наземной (морской) цели.

Цель:

Оценить результаты боевого применения летных экипажей (групп) по наземным (морским) целям.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей.

Задание:

Взлет и построение боевого порядка.
Полет по маршруту.
Боевое маневрирование на заданных участках маршрута против зенитных ракетных (артиллерийских) комплексов с применением индивидуальных средств РЭБ (преодоление ПВО).
Выход на цель в заданное время.
Пуск НАР по заданной цели с пикирования после выполнения горки.
Стрельба из пушки по заданной цели с пикирования после выполнения боевого разворота.
Удар по заданной цели с ходу и с повторного захода.
Полет по маршруту на аэродром посадки.

2. Самолеты типа Су-24, Су-34

Полет пары на атаку наземной (морской) цели.

Цель:

Оценить результаты боевого применения летных экипажей по наземным (морским) целям.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей.

Задание:

В полете выполнить взлет.
Полет по маршруту.
Боевое маневрирование на заданных участках маршрута против зенитных ракетных (артиллерийских) комплексов с применением индивидуальных средств РЭБ (преодоление ПВО).
Выход на цель в заданное время.
Бомбометание по заданной цели с горизонтального полета.
Пуск НАР по заданной цели с пикирования после выполнения боевого разворота.
Полет по маршруту на аэродром посадки.

3. Самолеты типа Ил-76

Полет на выброску грузов на точность одиночно.

Цель:

Оценить результаты боевого применения летных экипажей на точность выброски грузов.

Условия:

Упражнение выполнять в ПМУ по уровню подготовки экипажей.

Задание:

В полете выполнить взлет.
Полет по маршруту.
Боевое маневрирование на заданных участках маршрута против зенитных ракетных (артиллерийских) комплексов с применением индивидуальных средств РЭБ (преодоление ПВО).
Выход на цель в заданное время.
Десантирование грузов на обозначенную площадку с горизонтального полета;
Полет по маршруту на аэродром посадки.

4. Вертолеты типа Ка-52, Ми-24 (Ми-35), Ми-28Н, Ми-8

Полет пары на применение средств поражения по наземным целям.

Цель:

Оценить результаты боевого применения летных экипажей (групп) по наземным целям.

Условия:

− Упражнение выполнять в ПМУ по уровню подготовки экипажей.
− Полетный порядок пары – «пеленг вертолетов» на интервале и дистанции 50 х 70 м, при пуске управляемых ракет 100 х 50 м.
− Стрельбу НАР ведомому экипажу производить по команде ведущего без индивидуального прицеливания.
− Стрельбу из СПО ведомому экипажу производить с индивидуальным прицеливанием.
− Высота полета на боевом курсе не менее 50 м, скорость 160-200 км/ч.

Задание:

Взлет, выход на ИПМ.
Маневры для пролета условной линии фронта, преодоления противодействия наземных средств ПВО противника, срыва атак истребителей.
Выход на боевой курс, обнаружение, опознание своей наземной цели.
Маневр для выполнения стрельбы, прицеливание и применение средств поражения.
Начало боевого пути пройти с расчетным курсом. На полигоне выполнить до 3-х заходов.
Стрельбу АСП выполнять:
− стрельбу неуправляемыми ракетами, с дальности 2500-1500 м. − стрельбу из стрелково-пушечного оружия с дальности 1500-800 м.
Применение средств поражения заканчивать противоосколочным (противорикошетным) маневром отворотом с максимальными параметрами.

РЕЗУЛЬТАТЫ

Выход на цель в заданное время оценивать по точности выхода на цель в заданное время сравнением отклонения фактического времени выхода на цель от заданного по нормативам для соответствующих условий полета и навигационного оборудования (максимально 50 баллов).

Результат воздушного боя

Самолеты типа Су-25, Су-27, Су-30, МиГ-29

и вертолеты типа Ка-52, Ми-24 (Ми-35), Ми-28Н, Ми-8

Результат удара пары оценивать (максимально 200 баллов):

− по 100 баллов каждому экипажу пары при наличии по одному и более прямому попаданию в цель.
− при отсутствии прямых попаданий в цель выставлять 10 баллов (за каждое попадание) каждому экипажу пары при попадании в зачетную площадь, размеченную вокруг цели.

Самолеты типа Су-24, Су-34

Результат удара при бомбометании по заданной цели с горизонтального полета с ходу оценивать (максимально 100 баллов):

− 100 баллов – при радиальном отклонении точки разрыва авиабомбы от центра цели на величину, соответствующей оценке «отлично» по нормативам оценок бомбометания КБП ОТА — 2012 г.
− 50 баллов – при радиальном отклонении точки разрыва авиабомбы от центра цели на величину, соответствующей оценке «хорошо» по нормативам оценок бомбометания КБП ОТА — 2012 г.

Результат удара при пуске НАР по заданной цели с пикирования после выполнения повторного захода оценивать (максимально 100 баллов):

− 100 баллов – при наличии одного и более прямых попаданий в цель.
− При отсутствии прямых попаданий в цель выставлять 10 баллов (за каждое попадание) при попадании в зачетную площадь, размеченную вокруг цели.

Оценка десантирования (для самолетов типа Ил-76).

Оценка десантирования (максимально 250 баллов) проводится по точности.

Основой оценки является сравнение фактического отклонения грузов от заданной точки приземления с нормативным. Оценку боевого применения осуществлять осмотром цели.
− В случае выполнения экипажем (парой) задачи с непредусмотренного заданием дополнительного захода его индивидуальную оценку снижать на 10 баллов, за дополнительный заход (выставлять 0 баллов при двух и более дополнительных заходах).
− В случае невыполнения экипажем (парой) полетного задания по причине, от него не зависящей, полетное задание оценивать «не выполнено» и по решению руководителя соревнований может быть выполнение повторного вылета. В этом случае экипажам ставится новая задача.

российских боевых самолетов МиГ-29 и Су-24 пойманы в полете на ливийской базе на новых спутниковых снимках

На новых снимках запечатлены МиГ-29 Fulcrums и Су-24 Fencers в воздухе на авиабазе Аль-Джуфра в Ливии. Это, наряду с другими деталями, показанными на изображениях, подчеркивает растущую активность на базе, поскольку в прошлом месяце Россия отправила в общей сложности 14 боевых самолетов в эту североафриканскую страну для поддержки ливийского лидера Халифы Хафтара. Это также подчеркивает, что сами самолеты сейчас активно летают.

Африканское командование США (AFRICOM) опубликовало два новых изображения Аль-Джуфры, которые, по его словам, были сделаны 18 июня 2020 года, на одном из которых был изображен Су-24 Fencer, взлетавший с базы. На другом были изображены МиГ-29, припаркованный перед укрепленным укрытием для самолетов, а также радар P-18 Spoon Rest. P-18 — это радар дальнего наблюдения, который может использоваться для раннего предупреждения и обеспечения общей повышенной ситуационной осведомленности и управления воздушным движением.

«Устойчивое вмешательство России в Ливию увеличивает насилие и задерживает политическое решение», — сказал У.Бригадный генерал Корпуса морской пехоты Брэдфорд Геринг, операционный директор AFRICOM, сообщил в пресс-релизе, сопровождающем изображения. «Россия продолжает стремиться к стратегическому плацдарму на южном фланге НАТО, и это происходит за счет жизней ни в чем не повинных ливийцев».

17 июня Центр стратегических и международных исследований (CSIS), аналитический центр в Вашингтоне, округ Колумбия, опубликовал собственный анализ деятельности в Аль-Джуфре, основанный на спутниковых снимках, полученных от Planet Labs и Maxar Technologies.Сюда входит один снимок с «Максара» от 8 июня, на котором виден МиГ-29 в полете над базой.

На этом снимке также виден Су-24, подруливающий на базе, а также прибытие дополнительного персонала в последние недели. На снимках от 28 мая также видно присутствие части батареи 130-мм гаубиц и зенитных ракетных комплексов «Панцирь-С1».

Однако ни одно из этих вооружений, похоже, не находилось в развернутом состоянии для защиты базы. На фотографиях и видео, появившихся в социальных сетях в начале мая, по сообщениям, были показаны силы, связанные с Ливийской национальной армией (ЛНА) Хафтара, в том числе частные военные подрядчики (ЧВК), имеющие прочные, если не прямые связи, с российскими спецслужбами, бегущие с северо-запада Ливии в сторону более широкий регион Аль-Джуфра. В колоннах, которые можно увидеть на этих фотографиях и видеоклипах, был по крайней мере один «Панцирь-С1», поставленный Объединенными Арабскими Эмиратами.

Силы ЛНА в последние месяцы значительно уступили позиции группировкам, связанным с признанным Организацией Объединенных Наций Правительством национального согласия (ПНС), которое в настоящее время получает широкую поддержку со стороны Турции. Турецкие вооруженные беспилотники Bayraktar TB2 были особенно важным фактором в недавних действиях ПНС по ЛНА. У ЛНА есть свои зарубежные спонсоры, в том числе Россия, ОАЭ и Египет.

В настоящее время ВНС в первую очередь сосредоточено на повторном захвате стратегически важного центрального прибрежного города Сирт из ЛНА. В социальных сетях появились фотографии, на которых на прошлой неделе якобы запечатлен один из российских МиГ-29, пролетавший рядом с ним. «МиГ-29 был также сфотографирован в районе города Сирт, Ливия», — отмечается в заявлении AFRICOM, что указывает на то, что эти изображения действительно были законными.

«Есть опасения, что этими российскими самолетами управляют неопытные негосударственные наемники ЧВК, которые не будут придерживаться международного права, а именно, они не связаны традиционными законами вооруженных конфликтов», — заявил бригадный генерал Геринг в прессе. выпускать.«Если это правда и произойдет бомбардировка, жизни ни в чем не повинных ливийцев окажутся под угрозой».

Обе стороны гражданской войны в Ливии использовали наемников, особенно для управления более совершенными системами, включая боевые самолеты. Силы LNA захватили ветерана американских ВВС после того, как в прошлом году разбился истребитель Mirage F-1, которым он управлял от имени GNA.

Независимо от навыков пилотов, управляющих российскими самолетами, существует явная обеспокоенность тем, что более широкое использование этих боевых самолетов в гражданской войне в Ливии может спровоцировать дальнейшую эскалацию.11 июня 17 турецких военных самолетов, в том числе истребители F-16 Viper, заправщики KC-135R, самолеты дальнего обнаружения и управления Peace Eagle и другие типы, вместе с восемью фрегатами ВМС Турции провели крупную воздушно-морскую атаку. упражнения в Средиземном море, в том числе у берегов Ливии.

Модернизированные ВВС России меньше, но более способны — вот что они закупают в следующем

МОСКОВСКАЯ ОБЛАСТЬ, РОССИЯ — 7 сентября 2016: Истребители Су-30СМ и Су-35С России… [+] Пилотажная группа «Соколы» во время авиашоу в рамках международного военно-технического форума «Армия-2016» в Конгрессно-выставочном центре «Патриот» в городе Кубинка. Марина Лысцева / ТАСС (Фото Марины Лысцевой \ ТАСС через Getty Images)

ТАСС через Getty Images

Спустя двенадцать лет после того, как Москва начала масштабную кампанию модернизации своих вооруженных сил, в новом отчете, опубликованном Центром военно-морского анализа, подчеркивается повышение возможностей ВКС и морской авиации.

По словам автора отчета, аналитика Леонида Нерсисяна, в период с 2009 по 2020 год вооруженные силы России получили около 460 новейших боевых самолетов с неподвижным крылом, 110 учебных реактивных реактивных самолетов Як-130 и 360 ударных вертолетов.

Кроме того, около 320 старых боевых самолетов были серьезно модернизированы, в том числе около 150 перехватчиков МиГ-31 и значительное количество штурмовиков Су-24 и Су-25, а также истребителей Су-27 и Су-33.

Модернизация началась после того, как российская военная авиация потерпела неудачу во время короткой российско-грузинской войны в 2008 году из-за многих лет пренебрежения после распада Советского Союза.

При закупке новых самолетов ВКС сняла с вооружения более тысячи устаревших самолетов советской эпохи, что привело к чистому сокращению с 2000 боевых самолетов с неподвижным крылом два десятилетия назад до примерно 1200 сегодня и с 700 до 400 ударных вертолетов.

«Несмотря на это, общий потенциал российской боевой авиации за последние годы значительно увеличился», — написал мне Нерсисян по электронной почте. «Это намного более гибко в случае доступных миссий и целей».

Это потому, что сегодня около 75% боевых самолетов ВКС являются новыми или модернизированными, что обычно означает, что они включают спутниковую навигацию, цифровые бортовые компьютеры, поддержку нового управляемого вооружения, а также улучшенные датчики и глушители самозащиты. Более того, современные многоцелевые истребители могут успешно выполнять задачи, которые раньше выполнялись несколькими одноцелевыми самолетами времен холодной войны.

Таблица поставок российских самолетов в 2009-2020 гг. Основана на данных «Боевая авиация России: … [+] Закупки, модернизация и перспективы», опубликованной Центром военно-морского анализа.

Автор.

Аналогичным образом, старые боевые вертолеты Ми-24 Hind были в основном заменены более современными конструкциями с управляемым вооружением, ночным видением и возможностями самообороны.

Таблица поставок российских ударных вертолетов в 2009-2020 гг. Основана на данных «Russian Combat … [+] Авиация: закупки, модернизация и перспективы развития», опубликованной Центром военно-морского анализа.

Автор.

Не менее важно то, что ВКС и его пилоты приобрели обширный боевой опыт над Сирией, который использовался для улучшения доктрины.

Два всепогодных, дневно-ночных, боевых тандемных, двухместных противотанковых ударных вертолета Ми-28 г… [+] Российские ВВС строятся на авиашоу МАКС под Москвой. (Фото: Aviation-images.com/Universal Images Group через Getty Images)

Universal Images Group через Getty Images

«Российская боевая авиация стала способной к локальным и даже региональным конфликтам, — по словам Нерсисяна, — но все еще далеко отстает от ВВС США и НАТО».

Например, в отчете отмечается, что российская авиация, вероятно, продолжит в основном полагаться на неуправляемые ракеты и бомбы (часто сбрасываемые с помощью спутниковой системы наведения Гефест СВП-24 на российские бомбардировщики) из-за отсутствия низкой стоимости. комплекты управляемых боеприпасов, такие как комплект JDAM, используемый U.С. ВВС. Россия также испытывает трудности с наращиванием производства ракет класса «воздух-воздух» вне зоны видимости.

Аэрокосмическая промышленность в целом страдает от «отсутствия оптимального управления на многих предприятиях и проблем регулирования, связанных с Министерством обороны». Например, ВКС распределяет свои скудные ресурсы для поддержки дублирующих типов самолетов, просто чтобы поддерживать на плаву определенные производственные линии.

Фактически, контрольный пакет акций государственной Объединенной авиастроительной корпорации, в которую входят все российских военно-космических компаний, составляет 530 миллиардов рублей (7 долларов США).2 млрд) в долг. Как сообщается, правительство России возьмет 250 миллиардов рублей и реструктурирует еще 150 миллиардов долга.

Давайте теперь посмотрим на основные закупки военной авиации, которые, как ожидается, Россия будет осуществлять в 2020-х годах.

Су-57 Стелс-истребители… Наконец?

МОСКОВСКАЯ ОБЛАСТЬ, ЖУКОВСКИЙ, РОССИЯ — 2019/08/30: Реактивный истребитель Су-57 выполняет свой полет … [+] дисплей на Московском международном авиасалоне МАКС-2019 недалеко от Жуковского, на юго-востоке Москвы.(Фото Леонида Фаерберга / SOPA Images / LightRocket через Getty Images)

Изображения SOPA / LightRocket через Getty Images

В декабре российские военные наконец получили серийный истребитель-невидимку Су-57, первый из которых потерпел крушение в декабре 2019 года.

Критически важный для усилий Москвы по уменьшению превосходства НАТО в воздухе, программа Су-57 (ранее ПАК ФА) претерпела многочисленные задержки и неудачи в 2010-х годах, и проект все еще требует модернизированных двигателей и радаров.

Двухмоторный Су-57 быстрее и маневреннее в ближнем бою, чем истребители-невидимки F-35, эксплуатируемые НАТО, но считается, что он значительно лучше виден на радаре, особенно сбоку или сзади. Время покажет, сможет ли Россия, наконец, нарастить производство Су-57 до 76, которые в настоящее время заказаны, и закупить улучшенные двигатели и авионику, необходимые для того, чтобы истребитель-невидимка полностью раскрыл свой потенциал.

Побольше Сухого Фланкера… и не так много МиГов

МОСКОВСКАЯ ОБЛАСТЬ, РОССИЯ — 25 августа 2020 года: истребители Су-35С и Су-30СМ. .. [+] Выступление пилотажной группы «Русские витязи» во время авиашоу в рамках Международного военно-технического форума «Армия-2020» на аэродроме Кубинка. Сергей Савостьянов / ТАСС (Фото Сергея Савостьянова \ ТАСС через Getty Images)

Сергей Савостьянов / ТАСС

Из-за задержек и высокой стоимости Су-57 Россия продолжит закупку истребителей 4,5-го поколения (т. Е. Незаметных) в 2020-х годах, в первую очередь истребителей Су-35С Фланкер-Э и Су-30СМ2. ударные форсунки.

Су-35С — истребитель высшего класса 4,5-го поколения с отличной маневренностью и грузоподъемностью благодаря своим двигателям с вектором тяги. Единственный серьезный недостаток — отсутствие радара класса AESA, который более незаметен и устойчив к помехам. Су-30 «Фланкер» — двухместный ударный истребитель, аналогичный по концепции F-15E.

Однако перспективы российской линейки самолетов МиГ-29 / МиГ-35 менее обнадеживающие. МиГ-29 был советским аналогом легкого и недорогого U.S. F-16 — но двухмоторной конструкции не хватает дальности, гибкости и срока службы Flanker, и она в значительной степени вытеснена семейством самолетов Sukhoi. Тем не менее, военно-морской вариант МиГ-29К занял незначительную нишу на российском авианосце, пострадавшем от аварии. По словам Нерсисяна, скромные заказы на новейший вариант МиГ-35 в основном служат вмешательством государства, чтобы сохранить фирму Микояна и Гуревича в сфере жизнеобеспечения.

Возрождение холодной войны: новые бомбардировщики блэкджека

МОСКВА, РОССИЯ — 24 июня: Стратегический бомбардировщик Туполев Ту-160 во время пролетного полета над Москвой во время полета… [+] Военный парад в честь Дня Победы на Красной площади, посвященный 75-летию Победы во Второй мировой войне, 24 июня 2020 года в Москве, Россия. 75-летие знаменует собой окончание Великой Отечественной войны, когда нацисты капитулировали перед Советским Союзом. (Фото Владимира Астапковича — Фотохост-агентство Getty Images)

Фотоагентство через Getty Images

Ожидается, что Россия модернизирует свою тройку стратегических бомбардировщиков времен холодной войны для ядерных, обычных и морских ударов, а также оснастит их более малозаметными крылатыми ракетами большой дальности для нанесения ударов с безопасного расстояния. Модернизированные модели Ту-95МСМ и Ту-22М3М имеют значительно улучшенную авионику и двигатели.

Кроме того, Москва возобновила производство модернизированных вариантов своих колоссальных ударных бомбардировщиков Ту-160. В настоящее время заказано 10 (из 50) новых Ту-160М. Гигантские турбовентиляторные двигатели НК-32 Ту-160 являются самыми мощными двигателями на военной службе в мире и могут разгонять большой бомбардировщик до скорости 2 Маха.

Защитники на замену Fencers

ЛАТАКИЯ, СИРИЯ.18 ФЕВРАЛЯ 2016 г. Ударный истребитель Су-34 взлетает с авиабазы Хмеймим. … [+] Валерий Шарифулин / ТАСС (Фото Валерия Шарифулина \ ТАСС через Getty Images)

ТАСС через Getty Images

ВКС постепенно заменяет свои советские сверхзвуковые бомбардировщики Су-24 «Fencer» с поворотным крылом (аналогичные по концепции снятым с вооружения американским F-111 Aardvark) на новые Су-34 Fullbacks, заимствованные из Flanker. Эти мощные двухместные истребители-бомбардировщики быстрее, лучше подходят для ведения боя воздух-воздух и могут тащить более тяжелую 13-тонную полезную нагрузку в длительных вылетах.

Что еще более важно, Fullback может похвастаться улучшенными системами самозащиты и внушительными матрицами датчиков. Над Сирией ВКС сочли свои Су-34 эффективным средством благодаря сочетанию полезной нагрузки, дальности и встроенной оптико-электронной системы наведения Platan, позволяющей самолету наносить высокоточные удары, не требуя помощи со стороны другого самолета.

Ждем: боевые дроны? Конкуренция из Китая?

, Россия — 20 августа 2019 г .: На видео-снимке экрана показан штурмовик и разведывательный беспилотник «Альтиус-У»… [+] совершает свой первый полет. Минобороны России / ТАСС (Фото ТАСС \ ТАСС через Getty Images)

Минобороны России / ТАСС

Две программы создания самолетов нового поколения — бомбардировщик-невидимка ПАК ДА и перехватчик МиГ-41 — могут быть запущены в производство только после 2030 года. Но до этого Москва может попытаться исправить свое полное отсутствие на вооружении БПЛА.

В стадии разработки находится ряд проектов: в частности, почти готовый к эксплуатации ближний БЛА Orion, а также дальний БПЛА Altius и высокопроизводительный малозаметный БПЛА Охотник.Время покажет, будет ли Москва вкладывать средства в создание значительных сил БЛА или по-прежнему уделять внимание пилотируемой боевой авиации.

Известность России как военного экспортера вполне может оказаться под угрозой. В 2019 году в докладе британского аналитического центра RUSI утверждалось, что все более мощные китайские военные самолеты могут угрожать российскому экспорту военных самолетов в 2020-х годах.

Нерсисян написал в электронном письме, что он согласен: «Может быть, есть небольшой риск верить китайским официальным данным о производительности.Но в любом случае, по крайней мере, у них есть большие боевые БЛА (типа Wing Loong-2 или серии Rainbow), которые у России появятся только через 3-4 года, а не раньше ».

Watch Russian Jet Buzz Американский эсминец

Getty Images

Российский ударный реактивный самолет Су-24 пролетел мимо авианосца USS Donald Cook во время крейсерского полета в Черном море.
Инцидент произошел, когда два эсминца ВМС США находятся в Черном море, которое Россия считает своим домом.
Похожий инцидент произошел в 2014 году, когда в фальшивых российских новостях утверждалось, что загадочное оружие отправило Дональда Кука в бегство из этого района.

Российский ударный реактивный самолет пролетел мимо эсминца с управляемыми ракетами ВМС США USS Donald Cook , совершив проход на малой высоте у левого борта корабля, когда он ходил в международных водах. Инцидент, произошедший 31 января в Черном море, стал третьей встречей с участием Дональда Кука, и стареющих российских бомбардировщиков Сухого за последние семь лет.

Этот контент импортирован из Twitter. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

На этом видео, опубликованном ВМС США Европа-Африка / 6-й флот, вы можете увидеть, как Су-24 проходит мимо USS Donald Cook на малой высоте, оставляя за собой тонкий слой дыма. Су-24, известный в НАТО как «фехтовальщик», кажется, имеет внешние топливные баки, но неясно, было ли на нем вооружение.

Раздаточный материал Getty Images

Первоначально Советский Союз построил Су-24, ударный реактивный самолет малой высоты, во время холодной войны. В отличие от современных боевых самолетов, которые обычно строятся как для задач класса «воздух-воздух», так и для выполнения задач класса «воздух-земля», «Фехтовальщик» — это только ударный самолет. Самолет 1980-х годов достаточно старый, чтобы ближайший к нему U.Южный военный аналог, F-111 Aardvark, больше не находится на вооружении.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

USS Donald Cook — это ракетный эсминец Arleigh Burke класса . Дональд Кук закреплен за Шестым флотом США и базируется в Роте, Испания. Эсминец на протяжении многих лет совершал несколько заходов в Черное море, в 2014 и 2017 годах его сопровождали Су-24.

В 2014 году в российских новостях сообщалось, что фехтовальщик атаковал эсминец с использованием загадочного оружия , которое повредило его бортовую электронику и вызвало панику у экипажа. Это сообщение, которое также подхватили западные бульварные СМИ, было ложным.

➡

Любимые вещи: Наши любимые радиоуправляемые самолеты для хобби

RC Самолет UMX

139,99 долл. США

Самолет Sport Cub S RC

$ 375,00

RC Плоскость 3 канала

89,99 $

Турбо-деревянный рубанок с дистанционным управлением

279,99 долл. США

RC 4-канальная плоскость

$ 119.99 (20% скидка)

Радиоуправляемый самолет для обучения учеников

$ 596,24

4-х канальный радиоуправляемый самолет

128,99 $

Вот экскурсия ВМС США по кораблю Donald Cook , около 2014 г .:

Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Россия обеспокоена заходом американских кораблей в Черное море, которое граничит как с Россией, так и с ее вражеской Украиной, — такое же отношение к Китаю относится к заходам кораблей в Южно-Китайское море. Аналогичная ситуация с США на стороне получателя может привести к заходу военных кораблей любой из стран в Мексиканский или Аляскинский залив. Два эсминца ВМС США, Donald Cook и Porter , , в настоящее время работают в Черном море.

Су-24, вооруженный противокорабельными ракетами, может нанести значительный ущерб эсминцу, подобному Donald Cook , но у эсминца есть собственные защитные системы, которые не только сбивают приближающиеся ракеты, но и затрудняют его цель поразить.

Помимо ракет SM-2, Donald Cook также имеет ракет малой дальности Evolved Sea Sparrow , две системы вооружения ближнего боя Phalanx CIWS, Mk. 53 ложных цели для ракет Nulka и система радиоэлектронной борьбы / постановки помех AN / SLQ-32.

🎥

Сейчас Смотрите это:
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Правда о МиГ-29 | Военная авиация
У МиГ-29 Fulcrum возле Национального центра воздушно-космической разведки на базе ВВС Райт-Паттерсон в Огайо растет шершневое гнездо.Его шины, оторванные от земли на стойках, раскалываются и измельчаются. Птичий помет стекает с его обтекателя. Самолет производит впечатление военного приза, изображенного в виде головы на коле. В каком-то смысле это военный приз, полученный за победу в «холодной войне». Это один из 17 МиГ-29, купленных правительством США в бывшем советском государстве Молдова в 1997 году, благодаря сделке, которая помешала продаже самолетов Ирану. Слабая конфедерация, пришедшая на смену Советскому Союзу, была не в состоянии остановить покупки, и это стало еще одним позором после распада Советского Союза.«Любое военное ведомство любой страны будет расстроено, если его противник получит возможность оценить и испытать его самое современное оружие», — говорит московский историк авиации Сергей Исаев. «Интересно, насколько были бы счастливы Белый дом и Пентагон, если бы Мексика, например, даже попыталась бы продать свои вертолеты UH-60L Blackhawk Российской Федерации?»
Приобретение также дало западным аналитикам, некоторые из которых работали в мрачном здании этого национального разведывательного центра, возможность изучить истребитель, за которым они наблюдали издалека в течение 20 лет.Когда он впервые появился в 1977 году, МиГ-29, как и его очень далекий предок, МиГ-15, стал поразительным открытием: Советы догоняли американские авиационные технологии.
Разведывательное сообщество США впервые узнало о новом советском самолете по спутниковым фотографиям в ноябре 1977 года, примерно во время первого полета реактивного самолета. «Просто взглянув на его размер и форму, стало ясно, что Советы разрабатывали аналог нашим F-16 и F / A-18», — говорит Бенджамин Ламбет, автор книги « Russian Air Power in Crisis и, в конце 1970-х, аналитиком по вопросам обороны в RAND Corporation в Санта-Монике, Калифорния. «Из всех различных источников разведки и методов, которые у нас были для сбора электронной и другой информации, правительство США узнало достаточно много о самолете на раннем этапе, и было ясно, что мы должны что-то делать». Что сделали ВВС, так это приступили к разработке стелс-технологий и электронных систем, которые могли одновременно охотиться и нацеливаться на несколько самолетов; в 1981 году было выдано первое официальное требование к истребителю нового поколения — Advanced Tactical Fighter, который в конечном итоге стал F-22 Raptor.
МиГ-29 оставались призрачными до 1990-х годов.Южно-германский обмен открыл их секреты Западу. Еще больше разоблачений пришли из МиГов, импортированных из Молдовы; один был отбуксирован в разведывательный центр в Дейтоне, штат Огайо, где он выставлен на обозрение. (USAF / штаб-сержант Джошуа Стрэнг) В «Контактном зоопарке», коллекции на базе ВВС Неллис в Лас-Вегасе, аналитики получают возможность изучить уязвимости самолетов противника, в том числе российских вертолетов Ми-24 и Ми-14.(Министерство обороны) Учебно-тренировочный МиГ-29 поднимается на борт самолета С-17 для отправки из Молдовы в США. (Министерство обороны) В Центре морских боевых действий и боевых действий в западной Неваде пара F / A-18 препирается во время учений.Пользуясь тактикой и летными характеристиками самолетов противника, таких как МиГ-29, пилоты-агрессоры («противники» в ВМФ) демистифицируют вражеские самолеты и дают пилотам США опыт полетов против них. (Тед Карлсон) U.Солдаты С. осматривают обломки опоры Fulcrum, сбитой в 1999 году силами НАТО в Боснии и Герцеговине. (Армия США / SPC Tracy Trotter) Две точки опоры (на переднем плане) строятся вместе с агрессорами F-16 во время учений Red Flag в Неваде в 1999 году.(USAF / Предоставлено Питером Штайнигером) С удельной массой 1. 09: 1, немецкий МиГ-29УБ летит вдали от авиабазы Прешен (виден ниже). (Д-р Стефан Петерсон) Красные звезды на крыльях обозначают эти F / A ‑ 18 Hornets как U.С. самолет противника. Выстроившись над ландшафтом Вирджинии, «Файтинг Омар» из VFC-12 сталкивается с другими истребительными эскадрильями со своей базы на военно-морской авиабазе Океана. (Тед Карлсон) В Лааге, Германия, пилот JG 73 — с ракетным прицелом Archer на шлеме — наблюдает, как помощник по эскадрилье готовится к тренировочному вылету.(Любезно предоставлено Питером Штайнигером) Тормозной парашют помогает замедлить посадку МиГ-29 (около 155 миль в час) на авиабазе Минск-Мазовецкий в Польше.В мае прошлого года еще одна ирония, связанная с истребителем российского производства: МиГ-29, базирующийся в Польше и базирующийся в Литве, перехватил два Су-27 российских ВВС над Балтийским морем, где польские ВВС совместно с британцами патрулируют Королевские воздушные силы. (Лукаш Гроновски)
За прошедшие годы биты и байты, впервые собранные для МиГ-29, превратились в гораздо более четкую картину, отчасти из-за возможности изучить 21 молдавский МиГ.В период с 20 по 27 октября 1997 г. «Опоры» — 14 передовых моделей C, шесть более старых моделей A и один двухместный B — были разобраны в Молдове, и их части доставлены самолетами C-17 в национальный разведывательный центр в Дейтоне, где они были проанализированы объектом эксплуатации зарубежной техники организации. Что произошло после этого, NASIC не сообщает. Сотрудник NASIC по связям с общественностью Джеймс Лансфорд говорит: «Мы не хотим, чтобы наши противники знали то, что знаем мы». Несколько опор, которые можно было сделать летными, вероятно, отправились на базу ВВС Эдвардс в Калифорнии для тестирования.По крайней мере, один экземпляр попал в центр обучения угрозам на базе ВВС Неллис в Неваде, известный в рамках службы как контактный зоопарк. На нем представлено множество оборудования иностранного производства для изучения начинающими специалистами в области разведки. Что касается остальных планеров и связанных с ними частей: засекречены, за исключением одной ранней модели А, которая совершила 10-минутную поездку от NASIC до Национального музея ВВС США.
Внутри музея мы с куратором Джеффом Дюфордом заходим в галерею времен холодной войны площадью 40 000 квадратных футов, и он указывает на выставку «Контрольно-пропускной пункт Чарли».Совсем недавно приобретенный (а теперь-где-мы-кладем?) Тренажер для экипажа космического челнока НАСА доминирует в левой части ангара и толкает другой самолет в чертову солянку справа. Здесь второй МиГ-29 из Огайо сидит в нелогичной паре нос к носу под углом 45 градусов с непривлекательным A-10 «Бородавочник» из Fairchild-Republic.
Дюфорд поднимает ремень на барьер, чтобы мы могли рассмотреть его поближе. В отличие от Fulcrum, отливавшегося за пределами NASIC, этот экземпляр был прекрасно отреставрирован и находится в комфортном состоянии с контролируемым климатом, греется в свете ламп накаливания, сияет только что нанесенной краской, которая кажется атласной на ощупь.
Посмотрим правде в глаза: советские самолеты уродливы, а МиГи — одни из худших нарушителей. МиГ-17 и МиГ-19 времен Вьетнама представляли собой утилитарный тренд «труба с крыльями»; за ними последовал смертоносный МиГ-21, рациональная скульптура из углов и конуса. Этот другой. Плавно красивый МиГ-29 выглядит как его более крупный твинхвостый современник, односторонний F-15 Eagle, до такой степени, что балерина из Большого театра напоминает звезду дерби на роликах. Как только галерея будет завершена, два символа превосходства в воздухе будут выставлены вместе, говорит Дюфорд, или же Fulcrum может позировать с более гибким соперником, F-16.За кулисами он и его коллеги-кураторы составляют план этажа, который продемонстрирует точку опоры как достойного противника.
«Нам очень повезло, что у нас есть этот планер», — говорит Дюфорд, проводя рукой по правому воздухозаборнику МиГ-29. «Когда мы его получили, на нем была краска ВВС Молдовы. Это было сделано очень грубо. Когда реставрационные работники шлифовали это место, они ожидали найти бортовые номера [эквивалент серийного номера ВВС]. По мере того, как они шлифовали, проступали очертания «08».”
Цифры показали, как понял Дюфорд, что этот МиГ был не только одним из первых действующих опорных пунктов, частью первой отправки истребителя на московскую авиабазу Кубинка, но и одним из первых, показанных за пределами Советского Союза. «Некоторые другие улики помогли раскрыть [его] происхождение», — говорит Дюфорд. «Пистолетные пластины…. Есть только шесть отверстий, что говорит о том, что это ранний самолет ». Другое свидетельство было получено из того, как были нарисованы числа. В отличие от U.Самолеты ВВС США, на которых нарисованные номера соответствуют спецификациям с точностью до миллиметра, «на российских самолетах расстояние между номерами может варьироваться», — говорит Дюфорд. Он внимательно изучил фотографии МиГ-29, сделанные на авиашоу 1986 года в Куоппио-Риссала, Финляндия. «Это как отпечаток пальца. Судя по расположению номеров и их расположению, не было никаких сомнений в том, что «МиГ» был выставлен в Куоппио-Риссала.
В 1986 году Юкка Хоффрен был фотографом финских ВВС, прикомандированным к авиабазе в Тиккакоски, где размещалась Академия ВВС Финляндии.Очарованный новым МиГом, он отправился в Куоппио-Риссала, где состоялся международный дебют «Опоры». До 1986 года иностранцы видели истребитель только на зернистых спутниковых снимках, опубликованных в журнале Aviation Week & Space Technology . «Все авиашоу строилось вокруг МиГ-29, — сообщил мне Хоффрен по электронной почте. Советы были заинтересованы в продаже своего нового самолета финским военно-воздушным силам, которые эксплуатировали разнообразный флот, созданный сложной политикой послевоенной Финляндии, основанной на договорах: советский МиГ-21 bis , шведский Saab Draken, и British Aerospace Hawk.По словам Хоффрена, по сравнению с боеспособным МиГ-21, который был построен в Тбилиси, Грузия, в способе постройки, который лучше всего можно было бы охарактеризовать как «доработка молотком», новый МиГ был потрясающим. «Поскольку МиГ-21 можно охарактеризовать как« ракету с крыльями », МиГ-29 был действительно маневренным истребителем, и казалось, что он легко может сравниться с F-16 или даже превзойти его».
Увидеть настоящую вещь, как это сделал Хоффрен в Финляндии, более информативно, чем смотреть фотографии, но вы не сможете по-настоящему узнать самолет, пока не полетите на нем, и в декабре 1989 года Бен Ламбет получил свой шанс. На авиабазе Кубинка 15 декабря, в мрачном небе, Ламбет стал первым западным аналитиком, который пилотировал МиГ-29, и первым жителем Запада, получившим приглашение летать на боевом самолете в советском воздушном пространстве после окончания Второй мировой войны. (Пилот истребителя канадских ВВС пилотировал МиГ на авиашоу в Абботсфорде в августе 1989 года.)
Через два года после его дебюта в Куоппио-Риссала Советы продемонстрировали Fulcrum на авиасалоне в Фарнборо в 1988 году в Англии, а год спустя — на авиасалоне в Париже в 1989 году.В то время Ламбет был старшим аналитиком в RAND. Он служил советским военным специалистом в Центральном разведывательном управлении и был гражданским пилотом, работа которого в RAND по тактической воздушной войне для ВВС дала ему возможность управлять несколькими высокопроизводительными самолетами. В Фарнборо он встретился с главным летчиком-испытателем ОКБ Микояна Валерием Меницким, который сопровождал группу пилотов, техников и обслуживающего персонала на первой крупной западной выставке Fulcrum.Возникла дружба.
«Я много лет писал о советских самолетах, — говорит Ламбет. «Когда я услышал, что МиГ-29 летит в Фарнборо, я не мог поверить в это. И я никогда не ожидал, что мне повезет летать на нем. Это была своего рода драма холодной войны — парень, работавший в ЦРУ, получил возможность управлять советским самолетом с красной звездой ». Ламбет сказал Меницкому, что хотел бы летать на МиГ-29. «Вместо того, чтобы упасть со стула от смеха, он сказал, что это могло случиться.Ламбет выбрал подходящий момент: советский премьер Михаил Горбачев недавно ввел гласность , и, поскольку Советы надеялись продать новый истребитель другим правительствам, они были открыты для новых способов демонстрации его возможностей.
Погода в Кубинке той зимой была противная, поэтому для полета на МиГ-29УБ Меницкий сел на переднее сиденье, а Ламбет — на заднее. Его полет включал в себя серию маневров, которые Ламбет только что совершил на борту самолета F-15 Национальной гвардии Гавайев на базе ВВС Хикэм, Гонолулу, всего несколькими неделями ранее. Отчет Ламбета RAND, опубликованный в 1990 году, был первой несекретной оценкой ранее таинственного истребителя. Хотя он осторожно указал на то, что у него не было подготовки в качестве летчика-испытателя или летчика-истребителя, в отчете Ламбета все же описывается опыт полета с МиГ-29 из кабины.
Скоро Запад узнает все о опоре — через ее управление. За три месяца до полета Ламбета около 7000 восточногерманских беженцев приехали в Венгрию по туристическим визам и разбили лагерь за пределами Будапешта.10 сентября 1989 года Венгрия официально открыла границу с Австрией, что позволило беженцам попасть в Западную Германию. К 1990 году Германия воссоединилась, а на следующий день после Рождества 1991 года Советский Союз проголосовал за прекращение существования.
МиГ-29 был единственным боевым самолетом, оставленным объединенным правительством Германии у бывших войск Восточной Германии. «Немцы были бесценны, — говорит историк NASIC Роб Янг. «Немцы научили нас большему количеству МиГ-29 [чем мы могли бы узнать иначе].У нас были майоры и подполковники по программе обмена. Он похож на МиГ-15 в том, что мы изучали моделирование и имитацию, а также разрабатывали оценки угроз задолго до того, как они у нас появились ». Во время войны в Корее предшественник NASIC, Центр технической разведки ВВС, извлек части разбитых МиГ-15 и изучил обломки, чтобы узнать больше о характеристиках этого МиГа, который изменил правила игры. Летчики-испытатели ВВС США смогли совершить такой полет после того, как пилот из Северной Кореи дезертировал в сентябре 1953 г. (см. «Реактивный двигатель, потрясший Запад», дек.2013 / Янв. 2014).
В 1991 году в бывшей Восточной Германии было 29 опорных пунктов, базирующихся в Прешене, недалеко от границы с Польшей. Когда пал железный занавес, западногерманские пилоты и техники начали оценивать своих бывших противников, чтобы определить, могут ли они быть интегрированы в новые немецкие военно-воздушные силы, и в конечном итоге начали программу обучения с бывшими пилотами Восточной Германии Nationale Volksarmee (NVA) в качестве инструкторов.
Лучшие молодые западногерманские лейтенанты и капитаны были набраны для перехода на МиГ.В ближайшие годы Jagdgeschwader (истребительное крыло) 73, которое перебазировалось в Лааге, недалеко от побережья Балтийского моря, будет засыпано запросами от западных военно-воздушных сил и военно-морских сил, требующих лететь против точки опоры.
Петер «Стойни» Штайнигер был бывшим летчиком-истребителем из Западной Германии и выпускником престижной программы обучения пилотов реактивных самолетов Евро-НАТО на базе ВВС Шеппард, штат Техас. Вернувшись в Германию, он летал на F-4F, экспортной версии легендарного McDonnell Douglas Phantom, который продолжал служить в Германии до 2013 года.В 1986 году, будучи лейтенантом, ему и его товарищам-пилотам показали спутниковые фотографии отрезвляющего нового советского образца. Спустя всего пять лет после воссоединения он переживал сюрреалистический поворот истории: он был не только готовым к миссии пилотом Fulcrum, но и оперативным офицером JG 73, занятым координацией обменных визитов. «Например, — говорит Стейнигер, — я бы сочетал этого молодого, накачанного и взволнованного пилота F-16 с« оригинальным »эквивалентом NVA, чтобы выйти и сражаться один на один с нейтральным [основные маневры истребителя]. .У нас были сотни подобных миссий, и тысячи уроков, извлеченных в ходе бесед с нашим коллегой [в западных самолетах], зависали от наших слов и смотрели на нашу видеокассету… большую часть времени с удивлением ».
Множество самодовольных противников Fulcrum, в том числе F-16 Fighting Falcon, F-15 Eagle, среди них F-14 Tomcat и F / A-18 Hornet, были унижены и часто окровавлены. , после их первой путаницы с точкой опоры. «Имея некоторый опыт, вы могли бы перехитрить любой реактивный самолет, даже« Гадюки »[F-16]» и «Хорнетс» [с большим углом атаки] », — говорит Стейнигер.«Прекрасный планер в сочетании с одним оружием были убийцей: Лучник в режиме [блокировка датчика]». Представленный в середине 1980-х годов, Archer AA-11 представляет собой очень способную тепловизор с большей дальностью, чем американский Sidewinder. «Простая монокулярная линза перед моим правым глазом позволила мне навести головку самонаведения ракеты на противника под большим углом от [цели]». Способность Fulcrum заблокировать ракету, даже если ее нос был направлен далеко от цели, «полила много глаз», — говорит Стейнигер.
Несмотря на то, что Fulcrum был хорош в битве на ножах, большинство западных пилотов вскоре обнаружили его недостатки. Майк Дженш, бывший пилот F-16 и выпускник Школы вооружения ВВС США с опытом работы в области противовоздушной обороны, вернулся на действительную службу в 1994 году после увольнения из American Airlines. Свободно владея немецким языком, он получил место в небольшой группе обменных пилотов, отправленных в Лааге в 1998 году в составе объединенной эскадрильи МиГов. Йеншу нравились мощность и маневренность МиГа, но ему мешали его радар и связанные с ним системы.«Советская философия заключалась в том, что в основном пилоты были исполнительными механизмами, — говорит он. «Это явно сильно отличалось от того, к чему мы привыкли. Авионика была маргинальной. Та же самая философия означала, что [Советы] не видели необходимости передавать информацию пилоту ». Поскольку системы МиГа не могли передать пилоту сложное боевое пространство, на боевое развертывание было наложено вето. В 1998 году силы НАТО рассматривали возможность отправки МиГов Laage в Косово, но отказались от этой идеи. Операторам бортовой системы предупреждения и управления пришлось бы предложить МиГам особую управляемость.«Поскольку система АВАКС запрашивает [информацию] от трех до шести боевых воздушных патрулей, им придется предоставить нам дополнительную информацию», — говорит Йенш. «Мы решили, что будем больше мешать, чем просто помогать». Кроме того, сербы также летали на «опорных точках», что затрудняло идентификацию в воздухе.
В 1996 году Фред «Спанки» Клифтон стал первым американским пилотом по обмену МиГ-29 с JG 73. Выпускник школы вооружения на F-16, с тысячами часов на F-15, F-5 и МиГ-29. что ж, он обращает холодный взгляд аналитика на точку опоры.«Это отличная машина [для базовых маневров истребителя], — говорит он. «Но из четырех истребителей это, пожалуй, худшая управляемость из всех, на которых я летал». Прежде чем стать водителем Fulcrum, Клифтон получил свое первое назначение в качестве пилота-ученого в качестве агрессора, пилотируя F-5 Tigers в интенсивной тренировке, направленной на оттачивание навыков опытных пилотов против известных угроз, включая МиГ-29. Когда он присоединился к JG 73, это была уникальная возможность оценить программу обучения в Штатах. «Я должен был убедиться, что то, чему я учил как пилот-агрессор, было правильным», — говорит он.«Многое из того, что мы установили с помощью разведки, действительно было точным». Да, Fulcrum был очень способным истребителем, и его способность стрелять независимо от того, куда был направлен нос, была впечатляющей. (По словам Фреда Клифтона, к 2002 году русские потеряли преимущество в прицеливании, когда американские военные развернули ракету AIM-9X и совместную систему сигнализации, установленную на шлеме.) перегруженная переключателями кабина, посредственный радар и небольшая универсальность: он не был предназначен для чего-то другого, кроме перехвата и уничтожения противников, летевших недалеко от его аэродрома.Пилоты Восточного блока были обучены рабски следовать за наземными диспетчерами, поэтому системы Fulcrum, включая его лобовой дисплей, были не очень развиты, а ситуационная осведомленность пилотов была очень ограниченной.
Дуг Рассел, пилот авиакомпании, который летал по обмену с JG 73 и сегодня иногда летает на МиГ-29, зарегистрированном на гражданское лицо, полученном из Кыргызстана и принадлежащем соучредителю Microsoft Полу Аллену (Клифтон иногда летает на другом зарегистрированном в США Fulcrum, принадлежащем авиакомпанией Air USA в Иллинойсе), любил проводить время в самолете, но говорит, что это было похоже на выходные в Вегасе — с большим количеством гедонизма, не имеющим особой выгоды. «Мы стояли на боевом дежурстве, но никуда не собирались», — говорит он о времени, проведенном в Люфтваффе. «Как западному парню было сложно летать на нем, потому что у тебя не было такого уровня осведомленности…. Нас бы никогда не пригласили на танец ». Рассел считает, что аналитики НАТО очень интересовались МиГом и заставляли правительство Германии продолжать полеты на нем.
Вскоре после того, как Клифтон прибыл в JG 73, он узнал, что технический анализ в Соединенных Штатах вскоре раскрыть оставшиеся секреты Fulcrum в.Во время поездки на авиабазу Рамштайн он присутствовал на секретном брифинге, посвященном покупке молдавских МиГов ВВС США. Было широко распространено мнение, что ВВС запустят эскадрилью истребителей МиГ-29, но только некоторые из закупленных планеров были годными к полетам, а поднять остальные в воздух пришлось заплатить, не говоря уже о затруднениях, связанных с необходимостью торговаться с ними. РФ по частям — сделали эскадрилью агрессора непрактичной.
Петер Штайнигер ведет веб-сайт, на котором с энтузиазмом рассказывается о немецких самолетах МиГ, и он изобилует потрясающими фотографиями и сердечной данью уважения Fulcrum.И все же Стейнигер говорит: «Хотел бы я с ним воевать? Нет. За исключением [AA-11 Archer system], кабина была ужасно трудоемкой. Наши общие настройки [ситуационной осведомленности вне видимого диапазона] были в случае с картой ». Другими словами, пилот должен был опустить голову, вырвать бумагу и выяснить, где он находится.
Хотя небольшое количество опорных пунктов продолжают модернизироваться — польские МиГи получают новые компьютеры для полетов, навигационные технологии и даже УВЧ / УКВ радиостанции Rockwell Collins — другие военно-воздушные силы, за исключением огромного числа бывших союзных с Советским Союзом государств, никогда не выстраивались в очередь на покупку Fulcrum после холодной войны.«МиГ-29 действительно подвергся опасности с падением« железного занавеса », — говорит Клифтон. «Вы не увидите дальнейших продаж за границу. Кто это купил? Никто.» Что касается целесообразности модернизации Fulcrum до современного многоцелевого истребителя с передачей данных, Клифтон говорит: «Пойдите, купите F-16. Это было бы экономичнее и самолет получше ».
Сегодня россияне предлагают на экспорт более совершенный МиГ -35. «С годами русские модифицировали МиГ-29. Они подправили его, улучшили », — говорит Бен Ламбет.«МиГ-35 выглядит как МиГ-29, но у него гораздо больше возможностей». Пока он привлек только одного потенциального покупателя: Индию. Сообщается, что новый самолет поступит в состав ВВС России в 2016 году. Но внимание западных аналитиков — и почти наверняка программа Школы вооружений ВВС — теперь сосредоточены на продукции другого авиационного конструкторского бюро.
В 2010 году русские совершили полет аналога F-22 Raptor. Сухой Т-50, разработанный Сухим и произошедший от Су-27, представляет собой многоцелевой истребитель, который может иметь электронику, чтобы конкурировать с F-22.По словам Ламбета, он все равно отстанет от Raptor на 10 лет. «Многие подозревают, что это будет не так скрытно», — говорит он. «На нем слишком много функций, которые кажутся важными для радаров». Но с такого расстояния трудно судить, как будет вести себя Т-50 и продолжит ли Россия его разработку. Это новая загадка, и в ближайшее время ни один житель Запада не будет приглашен, чтобы испытать ее на себе.
россиян выпустили первые египетские СУ-35
По defenceWeb
Первые три истребителя Су-35 для ВВС Египта были замечены в полетах в России через несколько месяцев после их выпуска, и началось их производство на Гагаринском авиазаводе в Комсомольске-на-Амуре.
22 июля появились фотографии пяти летящих самолетов, на которых видны серийные номера 9210, 9212 и 9214. Они были замечены в новосибирском аэропорту Толмачево в центральной части России, по-видимому, по пути от завода в 3 600 км. В начале мая появились спутниковые снимки, на которых было видно четыре самолета на земле завода в Комсомольске-на-Амуре на востоке России. Их цветовая гамма соответствует цветовой гамме стоящих на вооружении египетских МиГ-29М.
Ожидается, что самолет будет доставлен в этом году.
По данным Стокгольмского международного института исследования проблем мира, Египет заказал 24 самолета Су-35 за 2 миллиарда долларов в 2018 году.
В марте 2019 года российская газета «Коммерсант» сообщила, что контракт включает несколько десятков истребителей, которые дополнят получаемые Египтом истребители МиГ-29М / М2 и помогут заменить устаревшие МиГ-21 и J-7.
«Коммерсантъ» сообщил, что поставки намечены на 2020/2021 год. Приказ Египта, очевидно, был вызван полетом самолета над Сирией, где он был размещен российскими военно-воздушными силами.
И Китай, и Индонезия заказали Су-35, при этом Китай получил последнюю партию в конце 2018 года. Индонезия заказала 11 таких самолетов, а Китай — 24.
Су-35 — одна из последних эволюций Су-27 «Фланкер». Первый полет он совершил в феврале 2008 года, после чего был запущен в производство для ВВС России — поступление на вооружение произошло в 2014 году. По сравнению со своими предшественниками, он был запущен в производство в 2014 году. Су-35 оснащен новой авионикой, в том числе РЛС с фазированной решеткой «Ирбис» с дальностью действия 400 км и более мощными двигателями АЛ-41Ф1С (тягой 14 500 кг) с управлением вектором тяги.
Самолет имеет максимальную взлетную массу 34 500 кг и максимальную дальность полета 3 600 км на внутреннем топливе. Грузоподъемность составляет 8 тонн на 12 узлах подвески в дополнение к одной 30-мм пушке ГШ-30-1. Су-35 может развертывать ракеты класса «воздух-воздух» на дальность до 300 километров и может нести тяжелую противокорабельную крылатую ракету «Оникс», а также множество средств поражения класса «воздух-земля».
За последнее десятилетие Египет получил большие партии оборудования из России. По данным Стокгольмского международного института исследования проблем мира, это включает Тор-М1 (СА-15), Игла-С (СА-24), С-300ВМ (Антей-2500 / СА-23) и Бук-М2 (СА-17). зенитно-ракетные комплексы, десять вертолетов Ми-17В-5 и быстроходный ударный корабль проекта 1241 / Тарантуаль, а также управляемые ракеты класса «воздух-воздух» и противотанковые.Египет также получает 46 боевых вертолетов Ка-52К и 50 истребителей МиГ-29М / М2 от российских производителей.
Эта статья была опубликована на defenceWeb 31 июля 2020 года.
На фотографии: Су-35 на заводе в Комсомольске-на-Амуре на востоке России.
Просмотры сообщений: 1,649
ТОП-11 лучших истребителей России
20, ^, века ознаменовались взлетом и падением Советского Союза, а вместе с ним взлетом, падением и возрождением российской авиации.Советские / российские реактивные самолеты давно стали неотъемлемой частью военной авиации и, похоже, так и останутся. Давайте посмотрим на одни из лучших российских истребителей, произведенных на базе бывшей советской машины.
Гонка вооружений, возникшая в результате напряженности времен холодной войны между Соединенными Штатами и НАТО против Советского Союза и Варшавского договора, создала среду, в которой истребители использовались как для PR-войн, так и для реальных боевых действий.
Создавая свои истребители, российские специалисты в области воздухоплавания всегда интересовались тем, что делают США и их союзники и как им лучше всего противостоять.Это привело к большим военным расходам со стороны обеих стран.
Утверждалось, что увеличение военных расходов Соединенных Штатов (из-за которых они теперь, по иронии судьбы, столкнулись с собственным огромным финансовым дефицитом) помогло ускорить экономический коллапс Советского Союза, поскольку они пытались не отставать.
Большая часть этих военных расходов пошла на истребители, особенно те, которые производились двумя компаниями, которые доминировали в советской авиации, продолжают управлять российской воздухоплаванием и составляют весь наш список — «Сухой» и «МиГ».
Распад Советского Союза в 1991 году замедлил экспорт военной продукции, в том числе истребителей. Однако Россия возродила свою авиационную промышленность, будучи крупным продавцом Китаю и бывшим советским странам, создавая при этом одни из самых сильных военно-воздушных сил в мире.
1. Сухой Су-24
Редакция Sukhoi SU-24 A
Впервые представленный ВВС СССР в 1974 году, Су-24 был разработан как сверхзвуковой реактивный самолет, который можно было использовать в любых погодных условиях.Он может похвастаться двухмоторной конструкцией крыла с изменяемой стреловидностью, а также двухместной компоновкой (с сиденьями бок о бок) для двух пилотов.
Он широко использовался в боевых действиях в течение своего жизненного цикла, в частности, его использование на советской стороне в советско-афганской войне, а также на российской стороне в Первой чеченской войне.
С 1991 года находится на вооружении ВВС России, а также других бывших советских ВВС, включая ВВС Украины и Азербайджана.В конечном итоге предполагается, что он будет полностью заменен другим самолетом Сухого — Су-35.
2. Сухой Су-25
Редакция Sukhoi SU-25 Frog Foot
Продолжение Су-24, Су-25 предлагал почти то же самое с некоторыми улучшениями. Истребитель впервые был представлен Советским ВВС в качестве прототипа в 1975 году, прошел испытания в 1978 году в Тбилиси и принят на вооружение в 1981 году.
Су-25, как и его предшественник, достаточно активно используется.Он широко использовался в советско-афганской войне, нанеся более сотни ракетных ударов. Он также использовался иракской стороной в ирано-иракской войне, где они были чрезвычайно эффективны, потеряв только одно судно.
В 90-е годы иракские ВВС снова использовали Су-25 против сил коалиции во время войны в Персидском заливе. Между тем Россия использовала Су-25 в сотнях боев против чеченских сепаратистов в 90-х и 00-х годах во время Первой и Второй чеченских войн.
3.Сухой Су-27
Редакция Sukhoi Su-27
Впервые представленный в 1985 году, этот истребитель линейки Su был продан в Китай, где он получил лицензию и превратился в Shenyang J-11, который остается на вооружении с 1999 года.
Украина также унаследовала Су-27 после распада Советского Союза. Однако они не решили модернизировать корабль для современного использования и в значительной степени сняли его с производства.
Россия, тем временем, продолжала регулярно пользоваться аппаратом.Он был развернут во время конфликта с Грузией в 1992 году. Россия использовала модернизированную версию самолета Су-27СМ3 в своем военном вмешательстве в сирийскую гражданскую войну.
4. Сухой Су-30
Редакция Sukhoi Su 30
Этот самолет Sukhoi был разработан в конце 1980-х годов, в последние годы существования Советского Союза, и в конечном итоге поступил на вооружение после распада СССР в составе ВВС России.
В 1997 году был изготовлен вариант Су-30МКК для использования Китаем в ВВС Народно-освободительной армии.Другой вариант, Су-МКМ, производился для Малайзии, а другой, Су-30КИ, был разработан для использования ВВС Индии.
Россия продолжала активно использовать Су-30 в военных целях, особенно в 2015 году во время вышеупомянутого вмешательства в сирийскую гражданскую войну, нанося удары в помощь Башару Асаду.
5. Сухой Су-34
Редакция Сухой Су-34
Этот самолет впервые поднялся в воздух в качестве прототипа в 1990 году, всего за год до распада СССР, разработка которого была отложена на долгое время.Су-34 дебютировал в ВВС России в 2014 году.
Это еще одно судно, которое использовалось на сирийской / российской стороне в сирийской гражданской войне. Он также использовался против организации ИГИЛ, и сообщалось о нанесении ударов в районе Хамы.
В отличие от Су-27, Су-24 не так активно эксплуатируется иностранными организациями. Однако недавно ходили слухи, что Алжир стал первым иностранным покупателем и оператором Су-34, хотя это не подтверждено.
6.Сухой Су-35
Редакция Sukhoi Su 35 Flanker E
Еще один пример реактивного истребителя конца 80-х годов, разработанного Сухим в последние годы существования Советского Союза, это реактивное судно четвертого поколения было впервые использовано в 2014 году, более чем через 15 лет после того, как он был впервые задуман. .
Как и другие истребители Су, Су-35 использовался для активных боевых действий во время участия России в сирийской гражданской войне. В настоящее время российские ВВС разместили несколько Су-35 на авиабазе Хмеймим в Сирии.
Несмотря на задержки в разработке, Су-35 отправился на экспорт в несколько военно-воздушных сил по всему миру, причем его заказали Алжир, Индонезия и Китай.
7. Сухой Су-57
Редакционная группа Sukhoi SU-57 (Т-50)
Старые распри живучи, и Соединенные Штаты и Россия остаются в гонке вооружений военной, с развитием реактивных истребителей пятого поколения является ключевым фронтом в этом соревновании.
Наш последний истребитель Сухой призван стать ответом России на широко разрекламированный самолет пятого поколения ВВС США. Су-57 станет первым российским самолетом, обладающим малозаметной способностью.Он также будет отличаться большой скоростью и маневренностью.
Самолет был впервые подготовлен для правительства России в 2019 году. Он должен совершить свой первый полет в качестве действующего истребителя в ВВС России в 2020 году.
8. Микоян МиГ-29
airwolfhound Mig 29 РИАТ 2015
Теперь перейдем к другому громкому имени в российском воздухоплавании — Микояну МиГу. В соответствии с темой соревнования между США и СССР / Россией, МиГ-29 были первоначально разработаны в конце 70-х годов и представлены в 1982 году в качестве контрапункта американским F-16.
Эти советские истребители изначально проектировались с учетом превосходства в воздухе. Однако советские ВВС адаптировали их для использования в качестве многоцелевых истребителей, которые также можно было использовать для нанесения военных ударов.
Украина унаследовала десятки МиГ-29 после распада СССР и использовала их против российских сепаратистов во время войны на Донбассе, в ходе которой несколько украинских МиГ-29 были сбиты в бою.
9. Микоян МиГ-31
Редакционная группа Микоян МИГ-31 Foxhound
Впервые представленный в 1981 году, МиГ-31 имеет шанс стать одним из самых долговечных истребителей в мире, учитывая тот факт, что российские военные заявили, что они предполагают, что они будут использоваться в 2030-е гг.
МиГ-31 может похвастаться несколькими превосходными степенями, в том числе сообщениями о том, что он является одним из самых быстрых истребителей в мире, а также одним из немногих, способных стрелять ракетами «воздух-воздух» большой дальности.
В отличие от других самолетов МиГ, включенных в этот список, МиГ-31 не получил значительных экспортных поставок. Казахстан — единственная армия, подтвердившая их использование. Сирия пыталась купить их в прошлом, но, как сообщается, социально-экономические и политические факторы привели к остановке этих продаж.
10. Микоян МиГ-35
Мэтт Морган МиГ 35
Один из самых последних самолетов, попавших в арсенал ВВС России, МиГ-35 был впервые представлен в 2007 году на авиасалоне Aero India и поступил на вооружение в 2019 году.
Используются как одноместные, так и двухместные версии. МиГ-25 рассматривается как серьезная модернизация по сравнению с МиГ-31, особенно с его точным наведением. Кроме того, он совместим с радаром AESA.
МиГ-35 — истребитель с двумя двигателями, оснащенный двумя двигателями FADEC RD-33MK.Из-за своей недавности он не участвовал в боевых действиях и не экспортировался для использования другими странами, хотя Египет проявлял интерес и в прошлом.
11. Микоян МиГ-17
Кори В. Уоттс Микоян Гуревич МиГ 17
Давайте закончим наш взгляд на российские истребители с настоящим отрывом из прошлого. Впервые представленный в 1952 году, он имел обширную историю эксплуатации в советских, китайских и, возможно, в первую очередь, во Вьетнамских ВВС.
Во время войны во Вьетнаме некоторые из МиГ-17 наиболее широко использовались в боевых действиях, поскольку на протяжении всей войны они использовались силами Северного Вьетнама против ВВС США.
Хотя ВВС США использовали истребители, которые были гораздо более современными и современными, северные вьетнамцы все же смогли добиться определенных успехов со своими МиГ-17. Эффективно их смогли использовать и китайские летчики.
Похожие сообщения
Sukhoi: Последние новости и видео, фотографии о Sukhoi
HAL для демонстрации «Полета Aatmanirbhar Formation» на Aero India-2021
29 января 2021 г., 15.27 PM IST
«Полет Aatmanirbhar Formation Flight», состоящий из продуктов HAL, таких как LCA Тренер (LIFT Trainer), HTT-40, IJT, Advanced Hawk Mk 132 и Civil Do-228 будут летать в специальном строю, демонстрирующем весь спектр тренажеров и свидетельствующем о самодостаточности в сегменте тренажеров, говорится в сообщении.
Aero India 2021 объявлен «Взлетно-посадочной полосой к миллиарду возможностей»: Раджнат Сингх
29 января 2021 года, 02:27 вечера IST
По словам организаторов, 41 самолет, включая Dakota, Su30 MKI, будет участвовать в показе полета в день открытия, а на статической экспозиции будет 63 самолета. Ключевыми достопримечательностями будут показы самолетов Surya Kiran и вертолетов Sarang, которые впервые будут участвовать в этом двухгодичном мероприятии.
Самолет Rafale дебютирует на полете в День Республики
26 января 2021, 03.35 PM IST
Аудитория из 25000 человек снова смогла увидеть реактивный истребитель Rafale, когда он завершил пролет, проведя строй Брахмастры, в котором он прошел на небольшой высоте на некоторое расстояние, затем поднялся вертикально под углом 90 градусов и провел крены перед стабилизацией. на большей высоте.
Скоро Rafale сможет приземлиться и взлететь на скоростной автомагистрали Purvanchal
24 января 2021 года, 13.
