Сколько основных частей у пм: Пистолет Макарова (ПМ) —

Содержание

Пистолет Макарова (ПМ) -

9-мм пистолет Макарова яв­ляется личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Пистолет прост по устройству и в обра­щении, мал по своим размерам, удобен для ношения и всегда готов к действию.

Писто­лет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически.

Работа автоматики пистолета основана на принципе использования отдачи свободного затвора.

Ваш браузер не поддерживает JWPlayer

Боевые свойства пистолета

п/п

Боевые свойства пистолета

ПМ

1

Калибр, мм

9

2

Принцип работы

отдача свободного затвора

3

Вес:

- неснаряженный, гр.

- стандартный, гр.

730

810

4

Прицельная дальность, до ...м.

50

5

Начальная скорость полета пули, м/с

315

6

Скорострельность, в/м.

30

7

Емкость магазина

8

8

Длина пистолета, мм

161

9

Длина ствола, мм

93

10

Высота оружия, мм

126

11

Число нарезов

4

12

Патрон:

- вес, гр.

- вес пули, гр.

9 х 18

10

6,1

Основные части и механизмы ПМ.



Ваш браузер не поддерживает JWPlayer

Пистолет состоит из следующих основ­ных частей и механизмов;

1) рамки со стволом и спусковой скобой;

2) затвора с ударником, выбрасывателем и предохранителем;

3) возвратной пружины;

4) ударно-спускового механизма;

5) рукоятки с винтом;

6) затворной задержки;

7) магазина.

Ваш браузер не поддерживает JWPlayer

К каждому пистолету придается принад­лежность: запасный магазин, протирка, кобу­ра, пистолетный ремешок.



Принад­лежность к пистолету

1 – кобура;  2 - дополнительный (запасный) магазин; 3 – протирка; 4 - пистолетный ремешок.



Боеприпасы к 9-мм пистолету Макарова



Ваш браузер не поддерживает JWPlayer

РАЗБОРКА, СБОРКА, ПИСТОЛЕТА

Разборка пистолета может быть неполной и полной.

Неполная разборка производится для чистки, смазки и осмотра пистолета полная для чистки при сильном загрязнена пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.



При разборке и сборке пистолета необходимо соблюдать следующие правила:

‑ разборку и сборку производить на столе или скамейке, а в поле—на чистой подстилке;

‑ части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

‑ при сборке обра­щать внимание на ну­мерацию частей, чтобы не перепутать их с ча­стями других пистоле­тов.

Ваш браузер не поддерживает JWPlayer

Неполную разбор­ку пистолета произво­дить в следующем по­рядке:

1) Извлечь магазин из основания рукоятки (рис. 1).

Удерживая пи­столет за рукоятку пра­вой рукой, большим пальцем левой руки от­вести защелку магазина назад до отказа, одновременно оттягивая указательным паль­цем левой руки выступающую часть крышки магазина, извлечь магазин из основания руко­ятки. Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опу­стить флажок вниз), отвести левой рукой за­твор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажав большим пальцем правой руки на затворную задержку, отпустить затвор.



Рис. 1. Извлечение магазина из основания ру­коятки

2) Отделить затвор от рамки.

Взяв писто­лет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз (рис. 2) и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разбор­ке удерживать ее в приданом положе­нии указательным пальцем правой руки,  левой рукой отве­сти затвор в крайнее заднее положение и, приподняв его зад­ний конец, дать ему возможность продви­нуться вперед под действием возврат­ной пружины. Отде­лить затвор от рамки (рис. 3) и поставить спусковую скобу на свое место.



Рис. 2. Оттягивание спу­сковой скобы



Рис. 3. Отделение затвора от рамки

3) Снять со ствола возвратную пружину (рис. 4).

Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.



Рис.

4. Снятие со ствола возвратной пружины



Приступить к тренировке

Сборку пистолета после неполной разбор­ки производить в обратном порядке.



Тестовое задание

В каком из ответов правильно и полно перечислены части и механизмы, из которых состоит 9 мм пистолет Макарова?

рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина.
рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, протирки, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина.
рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, протирка, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина, кобуры.

Основные части пистолета Макарова и их назначение



В 1948 году советским оружейником Н. Ф. Макаровым была разработана конструкция пистолета, который сегодня всем известен как ПМ. С 1951 года и по сей день данная модель пистолета используется сотрудниками российских вооруженных сил и правоохранительных органов в качестве личного оружия для защиты и нападения.



Основное предназначение ПМ – поражение противника на небольшом расстоянии. Надежность данного оружия обеспечивается за счет бесперебойной работы всех элементов его автоматики. В статье содержится информация о том, из каких основных частей состоит пистолет Макарова.

  Начало работы

В 1947 году старший командный состав Советской армии нуждался в новом компактном пистолете. ТТ и револьверы наган к тому времени уже устарели. Необходимо было создать новое оружие - пистолет «мирного времени». В 1948 году состоялся конкурс, на котором советские оружейные конструкторы представили свои наработки.

Победитель

По условиям конкурса оружие должно оснащаться свободным затвором и самовзводным ударно-спусковым механизмом. За основу был взят уже проверенный немецкий Walther PP. Планировалось создать два образца пистолета, использующих боеприпасы калибров 7, 65 и 9 мм. После тестирования патронов оружейники отметили, что по сравнению с 7, 65, 9 мм является более мощным. Было решено сосредоточить свое внимание именно на этом калибре. Конечным результатом таких работ стал пистолет Макарова. ТТХ и основные части этого оружия позволяют его эффективно использовать во время ближнего боя.

Как работает автоматика?

Пистолет Макарова является самозарядным оружием. В использовании ПМ несложный, а автоматика пистолета дает возможность владельцу держать оружие всегда готовым к действию. Процесс автоматической перезарядки осуществляют такие основные части пистолета Макарова, как затвор и ударно-спусковой механизм. Для этого используется принцип отдачи не сцепленного со стволом затвора. Во время выстрела запирание ствольного канала осуществляется за счет большой массы затвора и силы возвратной пружины.

Чтобы выстрелить, не нужно предварительно взводить курок. Достаточно нажать на спусковой крючок.

Основные части и механизмы пистолета Макарова

Оружие оснащено следующими элементами:

  • Ствольной рамкой и спусковой скобой.
  • Затвором, содержащим ударник, выбрасыватель и предохранитель.
  • Возвратной пружиной.
  • Ударно-спусковым механизмом.
  • Рукояткой.
  • Затворной задержкой.
  • Пистолетным магазином.

Это составляющие представляют собой 7 основных частей пистолета Макарова.

Функции

Основные части пистолета Макарова выполняют следующие задачи:

  • Ствол направляет полет пули. Спусковая скоба предохраняет спусковой крючок от случайного нажатия.
  • Затвор подает боеприпас из магазина в патронник, запирает ствольной канал во время стрельбы, удерживает при помощи выбрасывателя в затворной чашечке гильзу и устанавливает курок на боевой взвод. При помощи ударника разбивается капсюль боеприпаса.
    Предохранитель обеспечивает безопасность стрелка во время эксплуатации пистолета.
  • Возвратная пружина после осуществления выстрела устанавливает затвор в изначальном положении.
  • УСМ оснащен курком, шепталом с пружиной, спусковым крючком, взводным рычагом со спусковой тягой, боевой пружиной и задвижкой к ней. Данные основные части пистолета Макарова обеспечивают быструю стрельбу. Стрелять можно сразу после нажатия на спусковой крючок. Предварительно взводить курок для этого теперь не нужно.
  • Затворная задержка позволяет удерживать затвор в заднем положении при пустом магазине.
  • Рукоять с винтом обеспечивает удобное удержание стрелком пистолета Макарова.
  • Магазин пистолета служит для расположения восьми боеприпасов.
Магазин ПМ

Данный элемент имеет четыре элемента:

  • Корпус магазина, который применяется для соединения всех его частей.
  • Подаватель, которым осуществляется подача боеприпасов в патронник.
  • Пружину, выталкивающую подаватель с патронами вверх.
  • Магазинную крышку, предназначенную для закрытия корпуса.

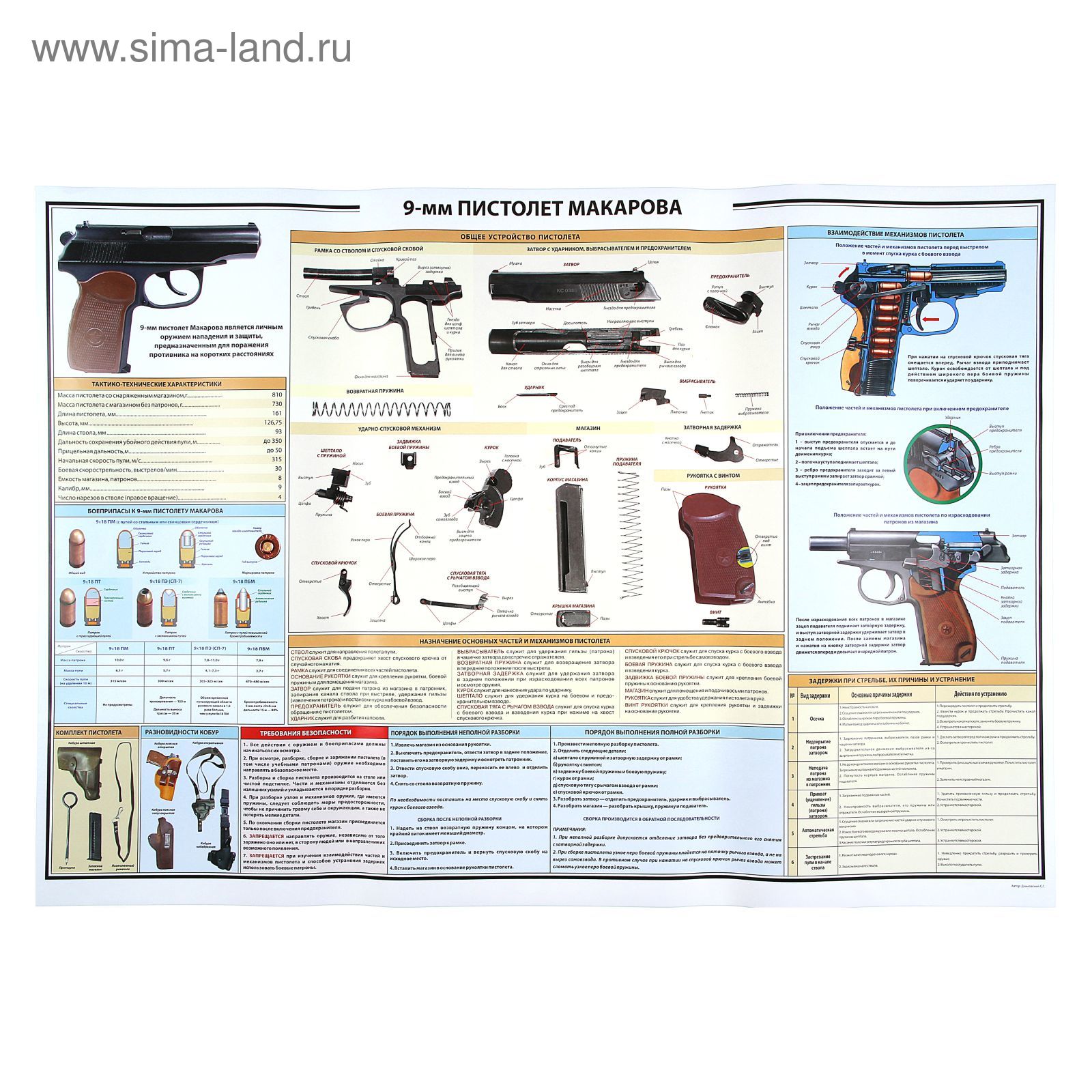

На фото ниже представлены основные части пистолета Макарова.

  Чем обеспечивается безопасность?

Левая сторона затвора оснащена специальным предохранителем. При помощи автоматики и боевой пружины курок при спуске устанавливается на предохранительном взводе. На него оказывает воздействие изогнутый (отбойный) конец пера пружины: он разворачивает курок под небольшим углом от затвора. Таким образом, пружина выполняет функцию «отбой» курка. Шептало своим носиком расположено перед предохранительным взводом курка. Когда спусковой крючок отпущен, перо боевой пружины воздействует на спусковую тягу, а взводной рычаг и шептало опускаются в нижнее положение. Таким образом, шептало, прижимаясь к курку, устанавливает его на предохранительном взводе.

Как происходит выстрел?

Процесс осуществляется в несколько этапов:

  • Начало работы механики осуществляется при нажатии на спусковой крючок.
  • Курок взаимодействует с ударником, в результате чего тот разбивает патронный капсюль.
  • Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из ствольного канала.
  • Пороховые газы через донце гильзы воздействуют на затвор, который, отходя назад, сжимает возвратную пружину. При помощи выбрасывателя затвор удерживает гильзу. Дойдя до отражателя, она экстрагируется через окно затвора.
  • Затвор в крайнем положении разворачивает установленный на цапфах курок, пока тот не окажется на боевом взводе.
  • В самом крайнем положении на затвор воздействует возвратная пружина, которая выталкивает его обратно вперед.
  • Продвигаясь вперед, затвор при помощи досылателя направляет в патронник очередной боеприпас из магазина пистолета.
  • «Освободившийся» от патрона затвор запирает ствольный канал. После этого оружие снова готово к стрельбе.


Выстрелы из пистолета Макарова производятся до тех пор, пока не израсходуются все патроны в магазине. После этого затвор становится на затворную задержку в задней позиции.

Тактико-технические характеристики
  • Пистолет Макарова предназначен для стрельбы патронами калибра 9 мм.
  • Оружие весит 0,73 грамма.
  • Длина 161 мм.
  • Ствол ПМ имеет длину 93 мм.
  • Выпущенная пуля способна развить начальную скорость до 315 м/с.
  • ПМ обладает скорострельностью 30 выстрелов в минуту.
  • Пистолет рассчитан на одиночный режим стрельбы.
  • Дальность эффективной стрельбы не превышает 50 м.
  • Убойность пули составляет 350 м.
  • Магазин ПМ рассчитан на 8 боеприпасов.


Небольшой размер, надежность, простота в эксплуатации и обслуживании – характерные особенности пистолета Макарова. Из большого разнообразия моделей, относящихся к классу компактного оружия для самообороны, пистолет ПМ признан одним из лучших. Сегодня он применяется офицерами вооруженных сил и сотрудниками силовых государственных структур.

Источник:

Основные части и механизмы пистолета Макарова

ПИСТОЛЕТА МАКАРОВА

Назначение и боевые свойства пистолета



9 - мм пистолет Макарова (рис.1.) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Рис 1. Общий вид 9-мм пистолета Макарова



Огонь из пистолета наиболее эффективен на расстоянии до 50 м. Убойная сила пули сохраняется до 350 м.

Огонь из пистолета ведется одиночными выстрелами. Для стрельбы применяются патроны калибра 9х18 мм. Вес патрона 10 гр., вес пули 6,1 гр.

Боевая скорострельность пистолета 30 выстрелов в минуту. Вес пистолет со снаряженным магазином 810 г.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м/с.

Подача патронов в патронник при стрельбе производится из магазина емкостью 8 патронов.

Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производятся автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка (при условии наличия патрона в патроннике).

Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем. Он расположен на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (отбой курка) и при опущенном спусковом крючке.



Основные части и механизмы пистолета Макарова

Пистолет состоит из следующих основных частей и механизмов:



1) рамка со стволом и спусковой скобой;

2) затвор с ударником, выбрасывателем, предохранителем и прицельными приспособлениями;

3) возвратная пружина;



4) ударно-спусковой механизм;

5) рукоятка с винтом;



6) затворная задержка;




Узнать еще:

3. 7.1. Общее устройство, боевые характеристики, порядок работы частей и механизмов пистолета ПМ

9-мм пистолет Макарова (фото 13) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Фото. 13. 9-мм пистолета Макарова

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами. Боевая скорострельность пистолета 30 выстрелов в минуту. Начальная скорость полета пули 315 м/с. Подача патронов в патронник при стрельбе производится из магазина емкостью 8 патронов.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны, внешний вид которых показан в таблице 7.

Таблица 7

9х18 ПБМ (7Н25) - полуоболочечная пуля с сердечником оживальной формы (сердечник изготовлен из углеродистой стали. Оболочка – биметаллическая, между ней и сердечником - алюминиевая рубашка

7Н15 - со сплошной пулей, изготовленной из закаленной стали, с повышенной пробиваемостью

57-H-181C - с пулей со стальным сердечником, биметаллической гильзой. Масса пули – 5,9 гр. А также со стальной лакированной гильзой. С 1993 г. - серийно не выпускался

СП-7 - с экспансивной пулей (с полуоболочечной пулей со свинцовым сердечником в полиэтиленовой пробке) массой 4,1 г., средняя скорость пули – 420 м/с.

ПТ - с трассирующей пулей. Предназначен для стрельбы из всех видов оружия, в которых используется штатный патрон к ПМ

ПАТРОН 9Х18 ПММ Масса патрона – 10 г., масса пули – 5,4-5,8 г., начальная скорость пули – 420-435 м/с

Пистолет состоит из следующих частей и механизмов, представленных на рисунке 39.

1. Рамка со стволом и спусковой скобой

2. Затвор с ударником, выбрасывателем и предохранителем

3. Возвратная пружина

4. Ударно-спусковой механизм

5. Рукоятка с винтом

6. Затворная задержка.

7. Магазин.

Рис. 39. Основные части и механизмы пистолета

Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка,

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть «отбой» курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение, рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку, автоматически курок встанет на предохранительный взвод.

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате, этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на

цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Весовые и линейные данные 9-мм пистолета Макарова (ПМ). Вес пистолета с магазином без патронов -730 г.

Вес пистолета с магазином, снаряженным восемью патронами -810 г. Длина пистолета -161 мм.

Высота пистолета -126,75 мм. Длина ствола -93 мм.

Калибр ствола -9 мм.Число нарезов -4.
Вес патрона –10 г. Вес пули - 6,1 г.

Длина патрона -25 мм.

3. В каком из ответов правильно перечислены детали, входящие в ударно-спусковой механизм 9 мм пистолета Макарова?

7

Перечень вопросов по огневой подготовке

1 Блок - 20 вопросов

Тактико-технические характеристики ПМ

1. Какова начальная скорость полета пули 9 мм пистолета Макарова?

1.

715 м/сек.

3.

730 м/сек.

5.

810 м/сек.

7.

315 м/сек.

2.

350 м/сек.

4.

310 м/сек.

6.

161 м/сек.

8.

300 м/сек.

2. Емкость магазина?

1.

4 шт.

3.

6 шт.

5.

8 шт.

2.

5 шт.

4.

7 шт.

6.

10 шт.

3. Какова высота 9 мм пистолета Макарова?

1.

126 мм.

3.

126,75 мм.

5.

161 мм.

7.

161,75 мм

2.

93 мм.

4.

155 мм.

6.

85 мм.

8.

106 мм.

4. Какая длина ствола у 9 мм пистолета Макарова?

1.

93,75 мм.

3.

95 мм.

5.

85,75 мм.

7.

75 мм.

2.

93 мм.

4.

126,75 мм.

6.

85 мм.

8.

161,75 мм.

5. Какова кинетическая энергия пули 9 мм пистолета Макарова?

1.

715 Дж.

3.

730  Дж.

5.

810 Дж.

7.

303  Дж.

2.

350  Дж.

4.

310  Дж.

6.

161  Дж.

8.

300  Дж.

6. Какова ширина 9 мм пистолета Макарова?

1.

31 мм.

3.

34 мм.

5.

30,75 мм.

2.

25 мм.

4.

24 мм.

6.

29 мм.

7. Каков вес пистолета Макарова с магазином без патронов?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г.

5.

730 г.

8. Каков вес 9 мм пистолета Макарова с магазином, снаряженным восемью патронами?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г.

5.

730 г.

9. Сколько нарезов имеет канал ствола 9 мм пистолета Макарова?

1.  Два.

2. Пять.

3. Три.

4. Ни одного.

5. Шесть.

6. Четыре.

10. Какова длина патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

35 мм.

5.

10 мм.

2.

30 мм.

4.

25 мм.

6.

20 мм.

11. Каков вес патрона 9 мм пистолета Макарова?

1.

6,1 г.

3.

10 г.

5.

20 г.

2.

25 г.

4.

9,1 г.

6.

30 г.

12. Какова боевая скорострельность 9 мм пистолета Макарова?

1.   10 выстрелов в минуту.

2. 30 выстрелов в минуту.

3.  40 выстрела в минуту.

4.  20 выстрелов в минуту

13. Прицельная дальность при стрельбе из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 50 м.

5.

До 500 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

14. Какая длина у 9 мм пистолета Макарова?

1.

161,75 мм.

3.

126 мм.

5.

126,75 мм.

7.

161 мм.

2.

106 мм.

4.

180 мм.

6.

181 мм.

8.

315 мм.

15. Убойная сила пули 9 мм пистолета Макарова сохраняется?

1.

До 50 м.

3.

До 161 м.

5.

До 300 м.

7.

До 350 м.

2.

До 100 м.

4.

До 250 м.

6.

До 315 м.

8.

До 450 мм.

16. Каков вес пули 9 мм патрона пистолета Макарова?

1.

9 г.

3.

10 г.

5.

9,1 г.

2.

6,1 г.

4.

6 г.

6.

11 г.

17. Какова длина гильзы патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

18 мм.

5.

10 мм.

2.

25 мм.

4.

23 мм.

6.

20 мм.

18. Сколько нарезов имеет патронник ствола 9 мм пистолета Макарова?

1. Четыре.

2. Семь.

3. Ни одного.

4. Три.

5. Шесть.

6. Пять.

19. Назначение насечки по бокам затвора:

  1. Для исключения отсвечивания поверхности затвора при прицеливании.

  2. Для удобства отведения затвора рукой.

  3. Для всего вышеперечисленного.

20. До какого расстояния наиболее эффективен огонь из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 500 м.

5.

До 50 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

2 Блок - 30 вопросов

Устройство ПМ

1. В каком из ответов правильно перечислены предметы, входящие в принадлежность 9 мм пистолета Макарова?

1. Кобура, 16 патронов, запасной магазин, шомпол.

2.  16 патронов, протирка, шомпол, кобура, запасной магазин, пистолетный ремешок.

3.  Пистолетный ремешок, запасной магазин, кобура, протирка.

2. В каком из ответов правильно перечислены детали, входящие в основные части и механизмы 9 мм пистолета Макарова?

  1. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, боевая пружина, курок, рукоятка с винтом, затворная задержка.

  2. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, возвратная пружина, ударно-спусковой механизм, рукоятка с винтом, затворная задержка, магазин.

  3. Рамка со стволом и спусковой скобой, затвор, спусковой крючок, возвратная пружина, рукоятка с винтом, затворная задержка, магазин.

  1. Спусковой крючок, курок, шептало с пружиной, затворная задержка, боевая пружина, задвижка боевой пружины.

  2. Курок, спусковой крючок, спусковая тяга с рычагом взвода, боевая пружина, шептало с пружиной, задвижка боевой пружины.

  3. Спусковая тяга с рычагом взвода, ударник, курок, шептало с пружиной, спусковой крючок, боевая пружина, задвижка боевой пружины.

4. В каком из ответов правильно и полно перечислены части и механизмы, из которых состоит 9 мм пистолет Макарова?

1. Возвратная пружина. Рукоятка с винтом. Магазин. Затвор с ударником, выбрасывателем и предохранителем. Рамка со стволом и спусковой скобой. Ударно-спусковой механизм. Затворная задержка.

2. Рамка со стволом и спусковой скобой. Магазин. Ударно-спусковой механизм. Рукоятка с винтом. Затворная задержка. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина. Протирка. Кобура. Пистолетный ремешок.

3. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина. Ударно-спусковой механизм. Протирка. Рукоятка с винтом. Пистолетный ремешок. Рамка со стволом и спусковой скобой. Кобура. Магазин.

5. Имеется ли на рамке пистолета номер?

1. Имеется.

2. Не имеется.

6. Имеется ли на затворе пистолета номер?

1. Имеется.

2. Не имеется.

7. Какую разборку пистолета необходимо произвести при переходе на новый вид смазки?

1. Неполную.

2. Полную.

3. Частичную.

8. Какую разборку пистолета необходимо произвести, если он попал в снег?

1.  Полную.

2. Неполную.

3. Частичную.

9. Какую разборку пистолета необходимо произвести при сильном его загрязнении?

1. Полную.

2. Неполную.

10. Какую разборку пистолета необходимо произвести при попадании его в воду?

1.  Неполную.

2. Полную.

11. Какую разборку пистолета необходимо произвести, если он попал под дождь?

  1. Полную.

  2. Неполную.

  3. Частичную.

12. Какая из названных частей не входит в удaрно-спусковой механизм пистолета Макарова?

1. Курок.

2. Шептало с пружиной.

3. Боевая пружина.

4. Ударник.

13. Какая из названных частей входит в основные части и механизмы пистолета Макарова?

1.   Спусковой крючок.

2. Затворная задержка.

3. Боевая пружина.

4. Предохранитель.

14. Какая из названных частей входит в удaрно-спусковой механизм пистолета Макарова?

1.  Ударник.

2. Задвижка боевой пружины.

3. Предохранитель.

4. Подаватель.

15. Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

1.  Затворная задержка.

2. Возвратная пружина.

3.  Рамка со стволом и спусковой скобой.

4. Затвор.

5. Ударно-спусковой механизм.

6. Магазин.

16. Из скольких частей состоит ударно-спусковой механизм?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

17. Из скольких основных частей и механизмов состоит 9 мм пистолета Макарова?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

18. На каком принципе основана работа автоматики 9 мм пистолета Макарова?
  1. Использование энергии пороховых газов при подвижном вперед стволе и неподвижном затворе.

  2. Использование отдачи при коротком ходе ствола.

  3. Использование энергии пороховых газов, отводимых из канала ствола.

  4. Использование отдачи при длинном ходе ствола.

  5. Использование отдачи свободного затвора.

Материальная часть, назначение, боевые свойства 9 мм пистолета ПМ (стр. 1 из 2)

«Утверждаю»

Начальник ОВО при Медвежьегорском РОВД

Майор милиции Данилов Ю. П.

«22» января 1999 года.

ПЛАН-КОНСПЕКТ

командира СПМ ОВО при Медвежьегорском РОВД по огневой подготовке с младшим начальствующим составом отдела.

Тема: Материальная часть, назначение, боевые свойства 9мм пистолета ПМ.

Цель: Изучить с личным составом назначение, ТТХ 9мм пистолета ПМ.

Время: 14 00 - 16 00

Место проведения:

Учебные вопросы:

1. Назначение и боевые свойства пистолета ПМ.

2. Общее устройство и работа частей и механизмов.

3. Разборка, сборка, чистка и смазка пистолета.

4. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

5. Работа частей и механизмов пистолета.

6. ТТХ 9-мм пистолета ПМ.

Учебная литература:

Министерство обороны СССР “НАСТАВЛЕНИЕ по СТРЕЛКОВОМУ ДЕЛУ 9-мм пистолет Макарова (ПМ)”

ХОД ЗАНЯТИЯ

1. Учебный вопрос.

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и предназначен для поражения противника на коротких расстояниях.

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами.

Боевая скорострельность пистолета 30 выстрелов в минуту.

Вес пистолета со снаряженным магазином 810 г. Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м/сек.

Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов.

2. Учебный вопрос. Общее устройство и работа частей пистолета

Пистолет-оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет.

Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (“отбой” курка) и при отпущенном спусковом крючке.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть “отбой” курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

Пистолет состоит из 7 основных частей и механизмов:

1. рамка со стволом и спусковой скобой;

2. затвор с ударником, выбрасывателем и предохранителем;

3. возвратная пружина;

4. ударно-спусковой механизм;

5. рукоятка с винтом;

6. затворная задержка;

7. магазин.

К каждому пистолету придается принадлежность:

- запасной магазин,

- протирка,

- кобура,

- пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

3. Учебный вопрос. Разборка, сборка, чистка и смазка пистолета.

Разборка и сборка пистолета.

Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

- разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке;

- части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

- при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполная разборка пистолета:

- извлечь магазин из основания рукоятки,

- отделить затвор от рамки,

- снять со ствола возвратную пружину.

Сборка пистолета после неполной разборки производится в обратном порядке.

- надеть на ствол возвратную пружину,

- присоединить затвор к рамке,

- вставить магазин в основание рукоятки.

Проверить правильность сборки пистолета после неполной разборки. Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и опустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Полная разборка пистолета:

- произвести неполную разборку пистолета,

- отделить шептало и затворную задержку от рамки,

- отделить рукоятку от основания рукоятки и боевую пружину от рамки,

- отделить курок от рамки,

- отделить спусковую тягу с рычагом взвода от рамки,

- отделить спусковой крючок от рамки,

- отделить предохранитель и ударник от затвора,

- отделить выбрасыватель от затвора,

- разобрать магазин.

Сборку пистолета после полной разборки производить в обратном порядке.

Чистка и смазка пистолета.

Пистолет всегда должен содержаться в чистоте и исправности. Это достигается своевременной и правильной чисткой и смазкой, бережным обращением с пистолетом и правильным хранением его.

Чистка пистолета производится:

- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно во время затишья боя или в перерывах между занятиями;

- после учений, нарядов и занятий в поле без стрельбы - немедленно по окончании учений, нарядов или занятий;

- после стрельбы -немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета произвести по возращении со стрельбы; в последующие 3-4 дня ческу пистолета производить ежедневно;

- если пистолет находится без употребления, - не реже одного раза в 7 дней.

Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допускать воздействия влаги на металл.

Для чистки и смазки пистолета применяется:

- жидкая ружейная смазка - для чистки пистолета и смазывания его частей и механизмов при температуре воздуха от +5 до -500 С;

- ружейная смазка - для смазывания канала ствола, частей и механизмов пистолета после их чистки; эта смазка применяется при температуре воздуха от +50 С и выше;

- раствор РЧС (раствор чистки ствола)-для чистки каналов ствола и других частей пистолета, подвергшихся воздействию пороховых газов;

- ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;

- пакля (короткое льноволокно), очищенная от кострики, - только для чистки канала ствола.

Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки.

4. Учебный вопрос. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

Рамка со стволом и спусковой скобой.

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канала ствола гладкий и большой диаметр; он служит для помещения патрона и называется патронником. Патронник имеет уступ.

На казенной части ствола имеется прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.

Характеристика ИЖ-71 - Лицензированная охрана.

Пистолет ИЖ-71 Тактико-Технические ХАРАКТЕРИСТИКИ и устройство основных частей и механизмов.


1.Рамка со стволом и спусковой скобой
Рамка служит для соединения всех частей и механизмов пистолета и с основанием рукоятки составляет одно целое.

Ствол служит для направления полёта пули, внутри ствола имеется канал с четырьмя нарезами, слева вверх направо, которые придают пуле вращательное движение. Расстояние между нарезами называются полями, а расстояния между двумя противоположными полями определяется калибр.

Спусковая скоба служит для предохранения хвоста спускового крючка от случайного нажатия на него.

2.  Затвор с ударником, выбрасывателем и предохранителем.
Затвор подаёт патрон в патронник из магазина, запирает канал ствола при выстреле, удерживает и извлекает патрон и ставит курок на боевой взвод.
Целик вместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.

Ударник разбивает капсюль.

Выбрасыватель удерживает гильзу (патрон) в чашечке затвора до встречи с отражателем.

Предохранитель обеспечивает безопасность обращения с пистолетом. Он имеет флажок для перевода предохранителя из положения «огонь» в положение «предохранения» и обратно.

3. Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.


4. Части ударно-спускового механизма.

Курок служит для нанесения удара по ударнику.

Спусковая тяга с рычагом взвода предназначена для спуска курка с боевого взвода и введение курка при нажатии на хвост спускового крючка.

Шептало удерживает курок на боевом и предохранительном взводе.

Задвижка боевой пружины осуществляет крепление боевой пружины на рукоятке.

Спусковой крючок служит для спуска курка с боевого взвода и введение курка при стрельбе самовзводом.
Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги. Она имеет широкое перо для действия на курок и узкое перо для действия на рычаг взвода и спусковую тягу. Крепится на рамке задвижкой.

5. Возвратная пружина возвращает затвор в переднее положение после выстрела.
Крайний виток одного из концов имеет меньший диаметр по сравнению с другими витками. Этим витком пружина надевается на ствол.

6. Рукоятка с витком прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Винт рукоятки служит для крепления рукоятки и задвижки боевой пружины на основании рукоятки. Рукоятка изготовлена из пластмассы.Она имеет антабку для пристёгивания пистолетного Ремешка.

7. Магазин служит для помещения восьми патронов, состоит из корпуса, подавателя, пружины подавателя и крышки магазина.Корпус магазина соединяет все части магазина и имеет в боковых стенках окна для уменьшения массы магазина и для определения количества находящихся в магазине патронов.Подаватель служит для подачи патронов с изогнутыми концами, на одном из них имеется зуб для включения затворной задержки по израсходованию всех патронов
из магазина.

Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.
Крышка магазина имеет отверстие для отогнутого конца пружины подавателя и пазы которыми надевается на корпус магазина.

В принадлежность к пистолету входят кобура, протирка, запасный магазин, пистолетный ремешок.

Пистолетный патрон состоит из гильзы, капсюля, порохового заряда, пули. Гильза служит для помещения порохового заряда и соединения всех частей патрона, а во время выстрела предупреждает прорыв газов из канала ствола через патронник. Капсюль служит для воспламенения порохового заряда. Заряд состоит из бездымного пироксильного пороха. Пуля округлой формы крепится к гильзе.

     Для сравнения приводим тактико-технические данные пистолета ПМ /Макарова/

-  масса пистолета с магазином без патронов          - - - - - - - - - - - - - - - - -  730 гр
-  масса пистолета со снаряжённым магазином       - - - - - - - - - - - - - - - - -  810 гр
-  длинна пистолета ПМ                                             - - - - - - - - - - - - - - - - -  161мм
-  высота пистолета ПМ                                             - - - - - - - - - - - - - - -  126,75мм
-  длина ствола пистолета ПМ                                   - - - - - - - - - - - - - - - - -  93 мм
-  калибр ствола                                                           - - - - - - - - - - - - - - - - -  9 мм
-  число нарезов в канале ствола                                - - - - - - - - - - - - - - - - -  4
-  ёмкость магазина                                                     - - - - - - - - - - - - - - - - -8 пат
-  масса патрона                                                          - - - - - - - - - - - - - - - - -  10гр
-  масса пули                                                                - - - - - - - - - - - - - - - - -  6,1 гр
- боевая скорострельность                                         - - - - - - - - - - - - - - -  30 в/мин
- начальная скорость полёта пули                            - - - - - - - - - - - - - - -  315 м/сек

Пистолет Макарова (ПМ) -

9-мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для использования на коротких расстояниях.

Пистолет прост по устройству и в обращении, мал по своему размеру, удобен для ношения и всегда готов к действию.

Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически.

Работа автоматики пистолета на основе принципа использования отдачи свободного затвора.

Ваш браузер не поддерживает JWPlayer

Боевые свойства пистолета

п / п

Боевые свойства пистолета

ПМ

1

Калибр, мм

9

2

Принцип работы

отдача свободного затвора

3

Вес:

- неснаряженный, гр.

- стандартный, гр.

730

810

4

Прицельная дальность, до ... м.

50

5

Начальная скорость полета пули, м / с

315

6

Скорострельность, в / м.

30

7

Емкость магазина

8

8

Длина пистолета, мм

161

9

Длина ствола, мм

93

10

Высота оружия, мм

126

11

Число нарезов

4

12

Патрон:

- вес, гр.

- вес пули, гр.

9 х 18

10

6,1

Основные части и механизмы ПМ.

Ваш браузер не поддерживает JWPlayer

Пистолет составляет из основных частей и механизмов;

1) рамки со стволом и спусковой скобой;

2) затвора с ударником, выбрасывателем и предохранителем;

3) возвратной пружины;

4) ударно-спускового механизма;

5) рукоятки с винтом;

6) затворной задержки;

7) магазина.

Ваш браузер не поддерживает JWPlayer

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Принадлежность к пистолету

1 - кобура; 2 - дополнительный (запасный) магазин; 3 - протирка; 4 - пистолетный ремешок.

Боеприпасы к 9-мм пистолету Макарова

Ваш браузер не поддерживает JWPlayer

РАЗБОРКА, СБОРКА, ПИСТОЛЕТА

Разборка пистолета может быть неполной и полной.

Неполная разборка производится для чистки, смазки и осмотра пистолета полная для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не разрешает, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо следующее правила:

- разборку и сборку на столе или скамейке, а в поле - на чистой подстилке;

- части и механизмы механизмы в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

- при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Ваш браузер не поддерживает JWPlayer

Неполную разборку пистолета выполнить в следующем порядке:

1) Извлечь магазин из основания рукоятки (рис. 1).

Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажав большим пальцем правой руки на затворную задержку, отпустить затвор.

Рис. 1. Извлечение магазина из основания рукоятки

2) Отделить затвор от рамки.

Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз (рис. 2) и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданом положением пальцем правой руки, левой рукой отвести затвор в крайнее заднее положение и приподняв его задний конец, дать ему возможность продвинуться вперед под возвратной пружины. Отделить затвор от рамки (рис. 3) и поставить спусковую скобу на свое место.

Рис.2. Оттягивание спусковой скобы

Рис. 3. Отделение затвора от рамки

3) Снять со ствола возвратную пружину (рис. 4).

Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Рис. 4. Снятие со ствола возвратной пружины

Приступить к тренировке

Сборку пистолета после неполной разборки в обратном порядке.

Тестовое задание

В каком из ответов правильно и все части и механизмы, из которых состоит 9 мм пистолет Макарова?

рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина.
рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, протирки, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина.
рамки со стволом и спусковой скобой, затвора с ударником, выбрасывателем и предохранителем, возвратной пружины, протирка, ударно-спускового механизма, рукоятки с винтом, затворной задержки, магазина, кобуры.

Основные части пистолета Макарова и их назначение

В 1948 году советским оружейником Н. Ф. Макаровым была конструкция сегодня конструкция пистолета, который известен всем как ПМ.С 1951 года и по сей день эта модель пистолета используется совместно российскими вооруженными силовыми и правоохранительными органами в качестве личного оружия для защиты и нападения.

Основное предназначение ПМ - поражение на небольшом расстоянии. Надежность данного устройства обеспечивается за счет бесперебойной работы всех элементов его автоматики. В статье содержится информация о том, из основных частей состоит пистолет Макарова.

Начало работы

В 1947 году старший командный состав Советской армии нуждался в новом компактном пистолете.ТТ и револьверы наган к тому времени уже устарели. Необходимо было создать новое оружие - пистолет «мирного времени». В 1948 году состоялся конкурс, на котором советские оружейные конструкторы представили свои наработки.

Победитель

По условиям конкурса оружие должно оснащаться свободным затвором и самовзводным ударно-спусковым механизмом. За основу был взят уже проверенный немецкий Walther PP. Планировалось создать два образца пистолета, использующих боеприпасы калибровки 7, 65 и 9 мм.После тестирования патронов оружейники отметили, что по сравнению с 7, 65, 9 мм является более мощным. Было решено сосредоточить свое внимание именно на этом калибре. Конечным результатом таких работ стал пистолет Макарова. ТТХ и основные части этого оружия позволяют его эффективно использовать во время ближнего боя.

Как работает автоматика?

Пистолет Макарова является самозарядным оружием. В использовании ПМ несложный, автомат пистолета дает возможность владельцу держать оружие всегда готовым к действию.Процесс автоматической перезарядки осуществляют такие основные части пистолета Макарова, как затвор и ударно-спусковой механизм. Для этого используется принцип отдачи не сцепленного со стволом затвора. Во время выстрела запирание ствольного канала осуществляется за счет большой массы затвора и силы возвратной пружины. Чтобы выстрелить, не нужно предварительно взводить курок. Достаточно нажать на спусковой крючок.

Основные части и механизмы пистолета Макарова

Оружие оснащено следующими элементами:

  • Ствольной рамкой и спусковой скобой.
  • Затвором, содержащим ударник, выбрасыватель и предохранитель.
  • Возвратной пружиной.
  • Ударно-спусковым механизмом.
  • Рукояткой.
  • Затворной задержкой.
  • Пистолетным магазином.

Это составляющие представляют собой 7 основных частей пистолета Макарова.

Обязательства

Основные части пистолета Макарова выполняют следующие задачи:

  • Ствол направляет полет пули.Спусковая скоба предохраняет спусковой крючок от случайного другого.
  • Затвор подает боеприпас из магазина в патронник, запирает ствольной канал во время стрельбы, удерживает при помощи выбрасывателя в затворной чашечке гильзу и устанавливает курок на боевой взвод. При помощи ударника разбивается капсюль боеприпаса. Предохранитель безопасности стрелка во время эксплуатации пистолета.
  • Возвратная пружина после осуществления выстрела устанавливает затвор в первоначальном положении.
  • УСМ оснащен курком, шепталом с пружиной, спусковым крючком, взводным рычагом со спусковой тягой, боевой пружиной и задвижкой к ней. Данные основные части пистолета Макарова быструю стрельбу. Стрелять можно сразу после того, как на спусковой крючок. Предварительно взводить курок для этого теперь не нужно.
  • Затворная задержка позволяет удерживать затвор в заднем положении при пустом магазине.
  • Рукоять с винтом обеспечивает удобное удержание стрелком пистолета Макарова.
  • Магазин пистолета служит для расположения восьми боеприпасов.
Магазин ПМ

Данный элемент имеет четыре элемента:

  • Корпус, который используется для соединения всех его частей.
  • Подаватель, которым осуществляется подача боеприпасов в патронник.
  • Пружину, выталкивающую подаватель с патронами вверх.
  • Магазинную крышку, предназначенную для закрытия корпуса.

На фото ниже представлены основные части пистолета Макарова.

Чем обеспечивается безопасность?

Левая сторона затвора оснащена специальным предохранителем. При помощи автоматики и боевой пружины курок при спуске запускается на предохранительном взводе. На него воздействует изогнутый (отбойный) конец пера: он разворачивает курок под небольшим углом от затвора. Таким образом, пружина функция функция «отбой» курка. Шептало своим носиком расположено перед предохранительным взводом курка. Когда спусковой крючок отпущен, перо боевой пружины воздействует на спусковую тягу, а взводной рычаг и шептало опускаются в нижнее положение.Таким, шептало, прижимаясь к курку, устанавливает его на предохранительном взводе.

Как происходит выстрел?

Процесс осуществляется в несколько этапов:

  • Начало работы механики осуществляется при нажатии на спусковой крючок.
  • Курок взаимодействует с ударником, в результате чего тот разбивает патронный капсюль.
  • Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из ствольного канала.
  • Пороховые газы через донце гильзы воздействуют на затвор, который, отходя назад, сжимает возвратную пружину.При помощи выбрасывателя затвор удерживает гильзу. Дойдя до отражателя, она экстрагируется через окно затвора.
  • Затвор в крайнем положении разворачивает установленный на цапфах курок, пока тот не направлен на боевом взвод.
  • В самом крайнем положении на затвор воздействует возвратная пружина, которая выталкивает его обратно вперед.
  • Продвигаясь вперед, затвор при помощи досылателя направляет в патронник очередной боеприпас из магазина пистолета.
  • «Освободившийся» от патрона затвор запирает ствольный канал. После этого оружие снова готово к стрельбе.

Выстрелы из пистолета Макарова производятся до тех пор, пока не израсходуются все патроны в магазине. После этого затвор становится на затворную задержку в задней позиции.

Тактико-технические характеристики
  • Пистолет Макарова предназначена для стрельбы патронами калибра 9 мм.
  • Оружие весит 0,73 грамма.
  • Длина 161 мм.
  • Ствол ПМ имеет длину 93 мм.
  • Выпущенная пуля способна развить начальную скорость до 315 м / с.
  • ПМ обладает скорострельностью 30 выстрелов в минуту.
  • Пистолет рассчитан на одиночный режим стрельбы.
  • Дальность эффективной стрельбы не больше 50 м.
  • Убойность пули составляет 350 м.
  • Магазин ПМ рассчитан на 8 боеприпасов.

Небольшой размер, надежность, простота в эксплуатации и обслуживании - особенности пистолета Макарова.Из разнообразия моделей, относящихся к классу компактного оружия для самообороны, пистолет ПМан одним из лучших. Сегодня он штатными сотрудниками вооруженных сил и сотрудниками государственных структур.

Источник:

Основные части и механизмы пистолета Макарова

ПИСТОЛЕТА МАКАРОВА

Назначение и боевые свойства пистолета

9-мм пистолет Макарова (рис. 1.) является личным оружием нападения и защиты, предназначенным для использования на коротких расстояниях.

Рис 1. Общий вид 9-мм пистолета Макарова

Огонь из пистолета наиболее эффективен на расстоянии до 50 м. Убойная сила пули сохраняется до 350 м.

Огонь из пистолета ведется одиночными выстрелами. Для стрельбы применяются патроны калибра 9х18 мм. Вес патрона 10 гр., Вес пули 6,1 гр.

Боевая скорострельность пистолета 30 выстрелов в минуту.Вес пистолет со снаряженным магазином 810 г.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м / с.

Подача патронов в патронник при стрельбе из магазина емкостью 8 патронов.

Пистолет по простому устройству и обращению, мал по своему размеру, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так его перезаряжание во время стрельбы производятся автоматически.Работа автоматики пистолета принцип использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигает большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвостового крючка без предварительного взведения курка (при условии наличия патрона в патроннике).

Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем.Он расположен на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под боевой пружины после спуска курка (отбой курка) и при опущенном спусковом крючке.

Основные части и механизм пистолета Макарова

Пистолет из следующих частей и механизмов:

1) рамка со стволом и спусковой скобой;

2) затвор с ударником, выбрасывателем, предохранителем и прицельными приспособлениями;

3) возвратная пружина;

4) ударно-спусковой механизм;

5) рукоятка с винтом;

6) затворная задержка;


Узнать еще:

Основные части пистолета Макарова и их назначение

В 1948 году советским оружейником Н. Ф. Макаровым была конструкция сегодня конструкция пистолета, который известен всем как ПМ. С 1951 года и по сей день эта модель пистолета используется совместно российскими вооруженными силовыми и охранными органами в качестве личного оружия для защиты и нападения.

Основное предназначение ПМ - поражение на небольшом расстоянии. Надежность данного устройства обеспечивается за счет бесперебойной работы всех элементов его автоматики. В статье содержится информация о том, из основных частей состоит пистолет Макарова.

Начало работы

В 1947 году старший командный состав Советской армии нуждался в новом компактном пистолете. ТТ и револьверы наган к тому времени уже устарели. Необходимо было создать новое оружие - пистолет «мирного времени». В 1948 году состоялся конкурс, на котором советские оружейные конструкторы представили свои наработки.

Победитель

По условиям конкурса оружие должно оснащаться свободным затвором и самовзводным ударно-спусковым механизмом. За основу был взят уже проверенный немецкий Walther PP. Планировалось создать два образца пистолета, использующих боеприпасы калибровки 7, 65 и 9 мм. После тестирования патронов оружейники отметили, что по сравнению с 7, 65, 9 мм является более мощным. Было решено сосредоточить свое внимание именно на этом калибре. Конечным результатом таких работ стал пистолет Макарова. ТТХ и основные части этого оружия позволяют его эффективно использовать во время ближнего боя.

Как работает автоматика?

Пистолет Макарова является самозарядным оружием.В использовании ПМ несложный, автомат пистолета дает возможность владельцу держать оружие всегда готовым к действию. Процесс автоматической перезарядки осуществляют такие основные части пистолета Макарова, как затвор и ударно-спусковой механизм. Для этого используется принцип отдачи не сцепленного со стволом затвора. Во время выстрела запирание ствольного канала осуществляется за счет большой массы затвора и силы возвратной пружины. Чтобы выстрелить, не нужно предварительно взводить курок. Достаточно нажать на спусковой крючок.

Основные части и механизм пистолета Макарова

Оружие оснащено элементами:

  • Ствольной рамкой и спусковой скобой.
  • Затвором, содержащим ударник, выбрасыватель и предохранитель.
  • Возвратной пружиной.
  • Ударно-спусковым механизмом.
  • Рукояткой.
  • Затворной задержкой.
  • Пистолетным магазином.

Это составляющие представляют собой 7 основных частей пистолета Макарова.

Функции

Основные части пистолета Макарова выполняют следующие задачи:

  • Ствол направляет полет пули. Спусковая скоба предохраняет спусковой крючок от случайного другого.
  • Затвор подает боеприпас из магазина в патронник, запирает ствольной канал во время стрельбы, удерживает при помощи выбрасывателя в затворной чашечке гильзу и устанавливает курок на боевой взвод. При помощи ударника разбивается капсюль боеприпаса. Предохранитель безопасности стрелка во время эксплуатации пистолета.
  • Возвратная пружина после осуществления выстрела устанавливает затвор в исходном положении.
  • УСМ оснащен курком, шепталом с пружиной, спусковым крючком, взводным рычагом со спусковой тягой, боевой пружиной и задвижкой к ней. Данные основные части пистолета Макарова быструю стрельбу. Стрелять можно сразу после того, как на спусковой крючок. Предварительно взводить курок для этого теперь не нужно.
  • Затворная задержка позволяет удерживать затвор в заднем положении при пустом магазине.
  • Рукоять с винтом обеспечивает удобное удержание стрелком пистолета Макарова.
  • Магазин пистолета служит для расположения восьмиприпасов.

Магазин ПМ

Данный элемент имеет четыре элемента:

  • Корпус магазина, который используется для всех его частей.
  • Подаватель, которым осуществляется подача боепасов в патронник.
  • Пружину, выталкивающий подаватель с патронами вверх.
  • Магазинную крышку, предназначенную для закрытия корпуса.

На фото ниже представлены основные части пистолета Макарова.

Чем обеспечивается безопасность?

Левая сторона затвора оснащена специальным предохранителем. При помощи автоматики и боевой пружины курок при спуске запускается на предохранительном взводе. На него воздействует изогнутый (отбойный) конец пера: он разворачивает курок под небольшим углом от затвора. Таким образом, пружина функция функция «отбой» курка.Шептало своим носиком расположено перед предохранительным взводом курка. Когда спусковой крючок отпущен, перо боевой пружины воздействует на спусковую тягу, а взводной рычаг и шептало опускаются в нижнее положение. Таким, шептало, прижимаясь к курку, устанавливает его на предохранительном взводе.

Как происходит выстрел?

Процесс осуществляется в несколько этапов:

  • Начало работы механики осуществляется при нажатии на спусковой крючок.
  • Курок взаимодействует с ударником, в результате чего тот разбивает патронный капсюль.
  • Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из ствольного канала.
  • Пороховые газы через донце гильзы воздействуют на затвор, который, отходя назад, сжимает возвратную пружину. При помощи выбрасывателя затвор удерживает гильзу. Дойдя до отражателя, она экстрагируется через окно затвора.
  • Затвор в крайнем положении разворачивает установленный на цапфах курок, пока он не на боевом взводе.
  • В самом крайнем положении на затвор воздействует пружина, которая выталкивает его обратно вперед.
  • Продвигаясь вперед, затвор при помощи досылателя направляет в патронник очередной боеприпас из магазина пистолета.
  • «Освободившийся» от патрона затвор запирает ствольный канал. После этого оружие снова готово к стрельбе.

Выстрелы из пистолета Макарова производятся до тех пор, пока не израсходуются все патроны в магазине. После этого затвор становится на затворную задержку в задней позиции.

Тактико-технические характеристики

  • Пистолет Макарова для стрельбы патронами калибра 9 мм.
  • Оружие весит 0,73 грамма.
  • Длина 161 мм.
  • Ствол ПМ имеет длину 93 мм.
  • Выпущенная пуля способна развить начальную скорость до 315 м / с.
  • ПМ обладает скорострельностью 30 выстрелов в минуту.
  • Пистолет рассчитан на одиночный режим стрельбы.
  • Дальность эффективной стрельбы не больше 50 м.
  • Убойность пули составляет 350 м.
  • Магазин ПМ рассчитан на 8 боеприпасов.

Небольшой размер, надежность, простота в эксплуатации и обслуживании - характерные особенности пистолета Макарова.Из разнообразия моделей, относящихся к классу компактного оружия для самообороны, пистолет ПМан одним из лучших. Сегодня он штатными сотрудниками вооруженных сил и сотрудниками государственных структур.

3. В каком из ответов ответы детали, входящие в ударно-спусковой механизм 9 мм пистолета Макарова?

7

Перечень вопросов по огневой подготовке

1 Блок - 20 вопросов

Тактико-техническое характеристики ПМ

1. Какова начальная скорость полета пули 9 мм пистолета Макарова?

1.

715 м / сек.

3.

730 м / сек.

5.

810 м / сек.

7.

315 м / сек.

2.

350 м / сек.

4.

310 м / сек.

6.

161 м / сек.

8.

300 м / сек.

2. Емкость магазина?

1.

4 шт.

3.

6 шт.

5.

8 шт.

2.

5 шт.

4.

7 шт.

6.

10 шт.

3. Какова высота 9 мм пистолета Макарова?

1.

126 мм.

3.

126,75 мм.

5.

161 мм.

7.

161,75 мм

2.

93 мм.

4.

155 мм.

6.

85 мм.

8.

106 мм.

4. Какая длина ствола у 9 мм пистолета Макарова?

1.

93,75 мм.

3.

95 мм.

5.

85,75 мм.

7.

75 мм.

2.

93 мм.

4.

126,75 мм.

6.

85 мм.

8.

161,75 мм.

5. Какова кинетическая энергия пули 9 мм пистолета Макарова?

1.

715 Дж.

3.

730 Дж.

5.

810 Дж.

7.

303 Дж.

2.

350 Дж.

4.

310 Дж.

6.

161 Дж.

8.

300 Дж.

6. Какова ширина 9 мм пистолета Макарова?

1.

31 мм.

3.

34 мм.

5.

30,75 мм.

2.

25 мм.

4.

24 мм.

6.

29 мм.

7. Каков вес пистолета Макарова с магазином без патронов?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г.

5.

730 г.

8. Каков вес 9 мм пистолета Макарова с магазином, снаряженным восемью патронами?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г .

5.

730 г.

9. Сколько нарезов имеет канал ствола 9 мм пистолета Макарова?

1. Два.

2. Пять.

3. Три.

4. Ни одного.

5. Шесть.

6. Четыре.

10. Какова длина патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

35 мм.

5.

10 мм.

2.

30 мм.

4.

25 мм.

6.

20 мм.

11. Каков вес патрона 9 мм пистолета Макарова?

1.

6,1 г.

3.

10 г.

5.

20 г.

2.

25 г.

4.

9,1 г.

6.

30 г.

12. Какова боевая скорострельность 9 мм пистолета Макарова?

1. 10 выстрелов в минуту.

2. 30 выстрелов в минуту.

3. 40 выстрела в минуту.

4. 20 выстрелов в минуту

13. Прицельная дальность при стрельбе из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 50 м.

5.

До 500 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

14. Какая длина у 9 мм пистолета Макарова?

1.

161,75 мм.

3.

126 мм.

5.

126,75 мм.

7.

161 мм.

2.

106 мм.

4.

180 мм.

6.

181 мм.

8.

315 мм.

15. Убойная сила пули 9 мм пистолета Макарова сохраняется?

1.

До 50 м.

3.

До 161 м.

5.

До 300 м.

7.

До 350 м.

2.

До 100 м.

4.

До 250 м.

6.

До 315 м.

8.

До 450 мм.

16. Каков вес пули 9 мм патрона пистолета Макарова?

1.

9 г.

3.

10 г.

5.

9,1 г.

2.

6,1 г.

4.

6 г.

6.

11 г.

17. Какова длина гильзы патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

18 мм.

5.

10 мм.

2.

25 мм.

4.

23 мм.

6.

20 мм.

18. Сколько нарезов имеет патронник ствола 9 мм пистолета Макарова?

1. Четыре.

2. Семь.

3. Ни одного.

4. Три.

5. Шесть.

6. Пять.

19. Назначение насечки по бокам затвора:

  1. Для исключение отсвечивания поверхности затвора прицеливании.

  2. Для удобства отведения затвора рукой.

  3. Для всего вышеперечисленного.

20 . До какого расстояния наиболее эффективен огонь из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 500 м.

5.

До 50 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

2 Блок - 30 вопросов

Устройство ПМ

1 . В в каком из ответов правильно предметы, входящие в принадлежность 9 мм пистолета Макарова?

1.Кобура, 16 патронов, запасной магазин, шомпол.

2. 16 патронов, протирка, шомпол, кобура, запасной магазин, пистолетный ремешок.

3. Пистолетный ремешок, запасной магазин, кобура, протирка .

2. В в каком из ответов правильно заполненные детали, входящие в основные части и механизмы 9 мм пистолета Макарова?

  1. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, боевая пружина, курок, рукоятка с винтом, затворная задержка.

  2. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, возвратная пружина, ударно-спусковой механизм, рукоятка с винтом, затворная задержка, магазин.

  3. Рамка со стволом и спусковой скобой, затвор, спусковой крючок, возвратная пружина, рукоятка с винтом, затворная задержка, магазин.

  1. Спусковой крючок, курок, шептало с пружиной, затворная задержка, боевая пружина, задвижка боевой пружины.

  2. Курок, спусковой крючок, спусковая тяга с рычагом взвода, боевая пружина, шептало с пружиной, задвижка боевой пружины.

  3. Спусковая тяга с рычагом взвода, ударник, курок, шептало с пружиной, спусковой крючок, боевая пружина, задвижка боевой пружины.

4. В каком из ответов правильно и полно частей, из которых 9 мм пистолет Макарова?

1. Возвратная пружина.Рукоятка с винтом. Магазин. Затвор с ударником, выбрасывателем и предохранителем. Рамка со стволом и спусковой скобой. Ударно-спусковой механизм. Затворная задержка.

2. Рамка со стволом и спусковой скобой. Магазин. Ударно-спусковой механизм. Рукоятка с винтом. Затворная задержка. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина. Протирка. Кобура. Пистолетный ремешок.

3. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина.Ударно-спусковой механизм. Протирка. Рукоятка с винтом. Пистолетный ремешок. Рамка со стволом и спусковой скобой. Кобура. Магазин.

5. Имеется ли на рамке пистолета номер?

1. Имеется .

2. Не имеется.

6. Имеется ли на затворе пистолета номер?

1. Имеется .

2. Не имеется.

7. Какую разборку пистолета необходимо произвести при переходе на новый вид смазки?

1.Неполную.

2. Полную.

3. Частичную.

8. Какую разборку пистолета необходимо произвести, если он попал в снег?

1. Полную.

2. Неполную.

3. Частичную.

9. Какую разборку пистолета необходимо произвести при сильном его загрязнении?

1. Полную.

2. Неполную.

10. Какую разборку пистолета необходимо произвести при попадании его в воду?

1. Неполную.

2. Полную.

11. Какую разборку пистолета необходимо произвести, если он попал под дождь?

  1. Полную.

  2. Неполную.

  3. Частичную.

12. Какая из названных частей не входит в уд а рно-спусковой механизм пистолета Макарова?

1. Курок.

2. Шептало с пружиной.

3. Боевая пружина.

4. Ударник.

13. Какая из названных частей входит в основные части и механизма пистолета Макарова?

1. Спусковой крючок.

2. Затворная задержка.

3. Боевая пружина.

4. Предохранитель.

14. Какая из названных частей входит в уд а рно-спусковой механизм пистолета Макарова?

1. Ударник.

2. Задвижка боевой пружины.

3. Предохранитель.

4. Подаватель.

15. Какая из названных частей не входит в основные части и механизма пистолета Макарова?

1. Затворная задержка.

2. Возвратная пружина.

3. Рамка со стволом и спусковой скобой.

4. Затвор.

5. Ударно-спусковой механизм.

6. Магазин.

16. Из скольких частей состоит ударно-спусковой механизм ?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

17. Из скольких частей и механизмов состоит 9 мм пистолета Макарова?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

18. На каком принцип основана работа автоматики 9 мм пистолета Макарова?
  1. Использование энергии пороховых газов при подвижном вперед стволе и неподвижном затворе.

  2. Использование отдачи при коротком ходе ствола.

  3. Использование энергии пороховых газов, отводимых из канала ствола.

  4. Использование отдачи при длинном ходе ствола.

  5. Использование отдачи свободного затвора.

3.7.1. Общее устройство, боевые характеристики, порядок работы частей и механизмов пистолета ПМ

9-мм Макарова (фото 13) является личным оружием нападения и защиты, предназначенным для пистолет на коротких расстояниях.

Фото. 13. 9-мм пистолета Макарова

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами. Боевая скорострельность пистолета 30 выстрелов в минуту. Начальная скорость полета пули 315 м / с. Подача патронов в патронник при стрельбе производится из емкостью 8 патронов.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны, внешний вид которых показан в таблице 7.

Таблица 7

9х18 ПБМ (7Н25) - полуоболочечная пуля с сердечником оживальной формы (сердечник изготовлен из углеродистой стали. Оболочка - биметаллическая, между ней и сердечником - алюминиевая рубашка

7Н15 - со сплошной пулей, изготовленной из закаленной стали, с повышенной пробиваемостью

57-H-181C - с пулей со стальным сердечником, биметаллической гильзой. Масса пули - 5,9 гр. А также со стальной лакированной гильзой. С 1993 г. - серийно не выпускался

СП-7 - с полуоболочечной пулей со свинцовым сердечником в полиэтиленовой пробке) массой 4,1 г. , средняя скорость пули - 420 м / с.

ПТ - с трассирующей пулей. Предназначен для стрельбы из всех видов оружия, в которых используется штатный патрон к ПМ

ПАТРОН 9Х18 ПММ Масса патрона - 10 г., масса пули - 5,4-5,8 г., начальная скорость пули - 420-435 м / с

Пистолет из следующих частей и механизмов, представленных на рисунке 39.

1. Рамка со стволом и спусковой скобой

2. Затвор с ударником, выбрасывателем и предохранителем

3.Возвратная пружина

4. Ударно-спусковой механизм

5. Рукоятка с винтом

6. Затворная задержка.

7. Магазин.

Рис. 39. Основные части и механизма пистолета

Пистолет по простому устройству и обращению, мал по своему размеру, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета принцип использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигает большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открыть огонь непосредственным нажатием на хвостового спускового крючка без предварительного взведения курка,

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора.Кроме того, курок автоматически становится на предохранительный взвод под боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом спуске.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть «отбой» курка) так, что носик шептала находится впереди предохранительного взвода курка.

.

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Для производства выстрела необходимо указать пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образует большое количество пороховых газов. Пуля давления пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающийся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину.Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на

цапфах назад и ставит его на боевой взвод. Отказ от отказа до затворения возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Весовые и линейные данные 9-мм пистолета Макарова (ПМ). Вес пистолета с магазином без патронов -730 г.

Вес пистолета с магазином, снаряженным восемью патронами -810 г. Длина пистолета -161 мм.

Высота пистолета -126,75 мм. Длина ствола -93 мм.

Калибр ствола -9 мм.Число нарезов -4.
Вес патрона –10 г. Вес пули - 6,1 г.

Длина патрона -25 мм.

Материальная часть, назначение, боевые свойства 9 мм пистолета ПМ (стр. 1 из 2)

«Утверждаю»

Начальник ОВО при Медвежьегорском РОВД

Майор милиции Данилов Ю.П.

«22» января 1999 года.

ПЛАН-КОНСПЕКТ

командира СПМ ОВО при Медвежьегорском РОВД по огневой подготовке с младшим начальствующим составом отдела.

Тема: Материальная часть, назначение, боевые свойства 9мм пистолета ПМ.

Цель: Изучить с личным составом назначение, ТТХ 9мм пистолета ПМ.

Время: 14 00 - 16 00

Место проведения :

Учебные вопросы:

.Назначение и боевые свойства пистолета ПМ.

2. Общее устройство и работа частей и механизмов.

3. Разборка, сборка, чистка и смазка пистолета.

4. Назначение и устройство частей и механизмов пистолета, патронов и принадлежности.

5. Работа частей и механизмов пистолета.

6. ТТХ 9-мм пистолета ПМ.

Учебная литература:

Министерство обороны СССР «НАСТАВЛЕНИЕ по СТРЕЛКОВОМУ ДЕЛУ 9-мм пистолет Макарова (ПМ)»

ХОД ЗАНЯТИЯ

1.Учебный вопрос.

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и использования на коротких расстояниях.

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами.

Боевая скорострельность пистолета 30 выстрелов в минуту.

Вес пистолета со снаряженным магазином 810 г. Для стрельбы из пистолета применяются 9-мм пистолетные патроны.Начальная скорость полета пули 315 м / сек.

Подача патронов в патронник при стрельбе производится из емкостью на 8 патронов.

2. Учебный вопрос. Общее устройство и работа частей пистолета

Пистолет-оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета принцип использования отдачи свободного затвора. Затвор со стволом сцепления не имеет.

Надежность запирания канала ствола при выстреле достигает большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвостового спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующими средствами. Пистолет имеет предохранитель, расположенный на левой стороне затвора.Кроме того, курок автоматически становится на предохранительный взвод под боевой пружиной после спуска курка («отбой» курка) и при отпущенном спусковом спуске.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернутый на некоторый угол от затвора (это есть «от» курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того, как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение.Рычаг взвода и шептало опустятся вниз, шептало под своей пружиной прижмется к курку и автоматически курок встанет на предохранительный взвод.

Список состоит из 7 основных частей и механизмов:

1. рамка со стволом и спусковой скобой;

2. затвор с ударником, выбрасывателем и предохранителем;

3. возвратная пружина;

4. ударно-спусковой механизм;

5. рукоятка с винтом;

6. затворная задержка;

7.магазин.

К каждому пистолету придается принадлежность:

- запасной магазин,

- протирка,

- кобура,

- пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образует большое количество пороховых газов. Пуля давления пороховых газов выбрасывается из канала ствола.Затвор под давлением газов, передающийся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отказ от отказа до затворения возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник.Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

3. Учебный вопрос. Разборка, сборка, чистка и смазка пистолета.

Разборка и сборка пистолета.

Разборка пистолета может быть неполной и полной. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка пистолета не разрешает, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

- Разборку и сборку выполнять на столе или скамейке, а в поле - на чистой подстилке;

- части и механизмы класть в порядке разборки, обращаться с ними с осторожностью, не допускать излишних усилий и резких ударов;

- при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполная разборка пистолета:

- извлечь магазин из основания рукоятки,

- отделить пружину затвор от рамки,

- снять со ствола возвратнуюину.

Сборка пистолета после неполной разборки производится в обратном порядке.

- надеть на ствол возвратную пружину,

- присоединить затвор к рамке,

- вставить магазин в основание рукоятки.

Проверить правильность сборки пистолета после неполной разборки. Выключить предохранитель (опустить флажок вниз). Отвести в заднее положение и опустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажать большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включите предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Полный разборка пистолета:

- произвести неполную разборку пистолета,

- отделить шептало и затворную задержку от рамок,

- отделить рукоятку от основания рукоятки и боевую пружину курку от рамки, отдел

- ,

- отделить спусковой крючок с рычагом взвода от рамки,

- отделить спусковой крючок от рамки,

- отделить предохранитель и ударник от затвора,

- отделить выбрасыватель от затвора,

- разобрать магазин.

Сборку пистолета после полной разборки выполнять в обратном порядке.

Чистка и смазка пистолета.

Пистолет всегда должен содержаться в чистоте и исправности. Это достигается своевременной и правильной чисткой и смазкой, бережным обращением с пистолетом и правильным хранением его.

Чистка пистолета производит:

- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно во время затишья боя или в перерывах между занятиями;

- после учений, нарядов и занятий в поле без стрельбы - немедленно по окончании учений, нарядов или занятий;

- после стрельбы -немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета по возращению со стрельбы; в последующие 3-4 дня ческу пистолета выполнять ежедневно;

- если пистолет находится без употребления, - не реже одного раза в 7 дней.

Смазку наносит только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допускать воздействие влаги на металл.

Для чистки и смазки пистолета применяемого:

- жидкая ружейная смазка - для чистки пистолета и смазывания его частей и механизмов при температуре воздуха от +5 до -50 0 С;

- ружейная смазка - для смазывания канала ствола, частей и механизмов пистолета после их чистки; эта применяется при температуре воздуха от смаз5 0 С и выше;

- раствор РЧС (раствор чистки ствола) -для чистки каналов ствола и других частей пистолета, подвергшихся воздействию пороховых газов;

- ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;

- пакля (короткое льноволокно), очищенная от кострики, - только для чистки канала ствола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
