ПРИЛОЖЕНИЯ. 7,62-мм снайперская винтовка Драгунова (СВД)

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ 1

БАЛЛИСТИЧЕСКИЕ И КОНСТРУКТИВНЫЕ ДАННЫЕ 7,62-мм СНАЙПЕРСКОЙ ВИНТОВКИ ДРАГУНОВА (СВД), ВИНТОВОЧНОГО ПАТРОНА И ОПТИЧЕСКОГО ПРИЦЕЛА ПСО-1

Прицельная дальность, м:

с оптическим прицелом 1300

с открытым прицелом 1200

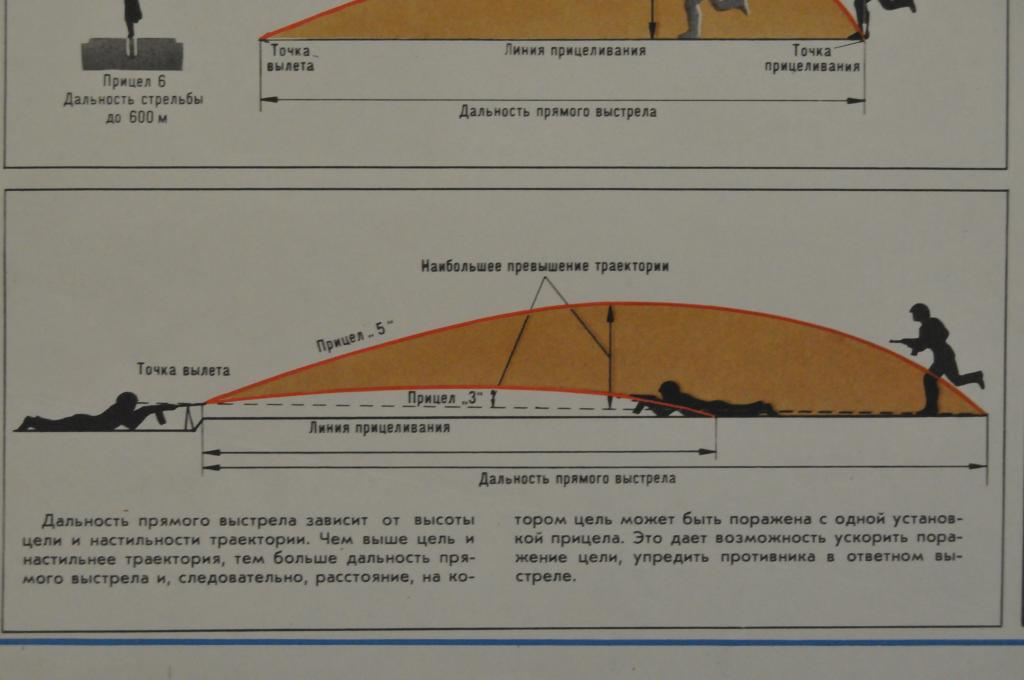

Дальность прямого выстрела, м:

по головной фигуре (высотой 30 см) 350

по грудной фигуре (высотой 50 см) 430

по бегущей фигуре (высотой 150 см) 640

Боевая скорострельность, выстрелов в минуту 30

Начальная скорость пули, м/с 830

Дальность полета пули, до которой сохраняется ее убойное действие, м 3800

Масса винтовки без штыка-ножа, с оптическим прицелом, неснаряженным магазином и щекой приклада, кг 4,3

Емкость магазина, патронов 10

Масса магазина, кг 0,21

Масса штыка-ножа, кг:

с ножнами 0,45

без ножен 0,26

Калибр, мм 7,62

Длина винтовки, мм:

без штыка-ножа 1225

с примкнутым штыком-ножом 1370

Длина ствола, мм 620

Длина нарезной части ствола, мм 547

Число нарезов 4

Длина хода нарезов, мм 320

Толщина мушки, мм 2

Длина прицельной линии, мм 587

Масса патрона, г 21,8

Масса. пули обыкновенной со стальным сердечником, г 9,б

Масса порохового заряда, г 3,1

Увеличение оптического прицела ПСО-1 4-кратное

Поле зрения, градусов б

Диаметр выходного зрачка, мм 6

Удаление выходного зрачка, мм 68

Разрешающая способность, с 12

Длина прицела с наглазником и блендой, мм 375

Высота прицела, мм 132

Ширина прицела, мм 70

Масса оптического прицела ПСО— 1, кг 0,58

ПРИЛОЖЕНИЕ 2

ПРОБИВНОЕ ДЕЙСТВИЕ ПУЛИ СО СТАЛЬНЫМ СЕРДЕЧНИКОМ ПРИ СТРЕЛЬБЕ ИЗ СНАЙПЕРСКОЙ ВИНТОВКИ (СВД)

Наименование преграды (защитных средств) Дальность стрельбы в метрах Глубина пробития в сантиметрах Каска (стальной шлем) 1700 Пробивает Бронежилет 1200 Пробивает Бруствер из плотно утрамбованного снега 1000 70?80 Земляная преграда из свободно насыпанного супесчаного грунта 1000 25?30 Стена из соснового дерева 1200 20 Кирпичная кладка 200 10?12

ПРИЛОЖЕНИЕ 3

ОСНОВНАЯ ТАБЛИЦА СТРЕЛЬБЫ ИЗ СНАЙПЕРСКОЙ ВИНТОВКИ (СВД)

Пуля со стальным сердечником. Начальная скорость 830 м/с. Масса пули 9,6 г. Дульная энергия 337 кгс-м.

Дальность, м Угол прицеливания Угол падения Высота траектории, м Горизонтальная дальность до вершины траектории, м Полное время полета пули, с Окончательная скорость пули, м/с Энергия пули в точке падения, кгс-м град. мин. тыс. град. мин. тыс. 100 0 05 1,4 0 03 0,8 0,02 51 0,13 755 279 200 0 07 1,9 0 06 1,7 0,09 103 0,27 685 229 300 0 10 2,8 0 10 2,8 0,22 157 0,42 618 187 400 0 14 3,9 0 16 4,4 0,43 213 0,59 554 150 500 0 18 5,0 0 24 6,7 0,75 271 0,78 495 120 600 0 23 6,4 0 35 9,7 1,2 331 0,99 441 95 700 0 29 8,1 0 48 13 1,9 394 1,23 392 75 800 0 36 10 1 05 18 2,8 459 1,50 350 60 900 0 45 12 1 26 24 4,0 525 1,80 320 50 1000 0 55 15 1 50 31 5,7 591 2,12 302 45 1100 1 07 19 2 17 38 7,8 656 2,46 286 40 1200 1 21 23 2 47 46 10,5 719 2,82 272 36 1300 1 36 27 3 20 56 13,5 779 3,20 259 33

ПРИЛОЖЕНИЕ 4

ПРЕВЫШЕНИЯ СРЕДНИХ ТРАЕКТОРИЙ НАД ЛИНИЕЙ ПРИЦЕЛИВАНИЯ ОПТИЧЕСКОГО ПРИЦЕЛА ПРИ СТРЕЛЬБЕ ИЗ СНАЙПЕРСКОЙ ВИНТОВКИ (СВД)

Пуля со стальным сердечником. Масса пули 9,6 г. Начальная скорость 830 м/с.

Дальность в метрах 1* 2* 3* 4* 5* 50 — 1** 1 6 11 18 100 0 5 14 25 38 150 — 3 4 18 35 53 200 — 11 0 17 39 64 250 ? — 11 11 39 70 300 ? — 28 0 33 70 350 ? ? — 18 20 64 400 ? ? — 44 0 50 450 ? ? ? — 28 28 500 ? ? ? — 65 0 550 ? ? ? ? — 43 600 ? ? ? ? — 94

* Прицел.

** В сантиметрах.

Дальность в метрах 6* 7* 8* 9* 10* 11* 12* 13* 100 0,53** 0,71 0,94 1,2 1,5 1,8 2,2 2,6 200 0,95 1,3 1,8 2,2 2,8 3,5 4,3 5,1 300 1,2 1,7 2,4 3,1 4,5 5,0 6,2 7,4 400 1,1 1,9 2,7 3,7 4,9 6,2 7,8 9,5 500 0,74 1,6 2,8 4,0 5,4 7,1 9,1 11 600 0 1,0 2,4 3,9 5,7 7,6 10 12,5 700 — 1,3 0 1,5 2,3 5,3 7,7 10,5 13,5 800 ? — 1,7 0 2,0 4,3 7,1 10 13,5 900 ? ? — 2,2 0 2,6 5,7 9,2 13,0 1000 ? ? ? — 2,9 0 3,4 7,3 11,5 1100 ? ? ? ? — 3,7 0 4,3 8,9 1200 ? ? ? ? ? — 4,6 0 5,1 1300 ? ? ? ? ? ? — 5,5 0 1400 ? ? ? ? ? ? ? — 6,6

* Прицел.

** В метрах.

ПРИЛОЖЕНИЕ 5

ХАРАКТЕРИСТИКИ РАССЕИВАНИЯ ПУЛЬ ПРИ СТРЕЛЬБЕ ИЗ СНАЙПЕРСКОЙ ВИНТОВКИ (СВД)

Пуля со стальным сердечником. Стрельба с оптическим прицелом лежа с упора или стоя из окопа.

Дальность в метрах Срединные отклонения, см Сердцевинные полосы, м по высоте () боковые () по высоте () боковые () 100 1,8 1,8 0,05 0,05 200 3,6 3,6 0,11 0,11 300 5,4 5,4 0,16 0,16 400 7,2 7,2 0,22 0,22 500 9,4 9,4 0,29 0,29 600 12 12 0,37 0,35 700 15 14 0,46 0,42 800 18 16 0,55 0,49 900 22 19 0,67 0,58 1000 28 24 0,86 0,73 1100 35 30 1,07 0,92 1200 42 37 1,28 1,13 1300 50 45 1,53 1,38

ПРИЛОЖЕНИЕ 6

КОЛИЧЕСТВО ПАТРОНОВ, НЕОБХОДИМОЕ ДЛЯ ПОРАЖЕНИЯ ОДИНОЧНОЙ ЦЕЛИ ПРИ СТРЕЛЬБЕ ИЗ СНАЙПЕРСКОЙ ВИНТОВКИ (СВД)

Стрельба с оптическим прицелом лежа с упора или стоя из окопа

Дальность в метрах Голова Телекамера Головная фигура Грудная фигура Поясная фигура Бегущая фигура Бегущая фигура (профиль) Пулемет Реактивное противотанковое ружье Противотанковое орудие 100 1 1 1 1 1 1 1 1 1 1 200 1 1 1 1 1 1 1 1 1 1 300 1 1 1 1 1 1 1 1 1 1 400 2 1 2 1 1 1 1 1 1 1 500 3 2 2 1 1 1 1 1 1 1 600 4 2 2 2 1 1 1 2 1 1 700 6 3 3 2 2 1 2 2 1 1 800 8 4 4 3 2 2 2 2 1 1 900 5 6 4 2 2 2 3 1 1 1000 8 9 6 3 2 3 4 2 1 1100 9 4 3 4 6 3 2 1200 6 4 6 9 4 2 1300 9 6 9 12 5 3

Снайперская винтовка Драгунова проиграла войну | Статьи

Минобороны планирует снять с вооружения легендарную снайперскую винтовку Драгунова — СВД. Военные пришли к выводу, что в современных условиях армейским снайперам нужны винтовки калибра 8,61 мм. Пуля такого калибра — 0.338 Lapua Magnum — летит гораздо дальше и точнее, чем стандартная 7,62 мм СВД.

Начальник Генштаба Николай Макаров заявил, что пока российские оружейники не сделают винтовку нужного калибра, оружие для снайперов будут закупать за рубежом.

Сейчас под патрон 0.338 Lapua Magnum винтовки производят около 10 оружейных компаний из Англии, Финляндии, США и Германии. Некоторые из них, например английские AWM-F и финские TRG22, уже используют подразделения ФСБ России, что повышает шансы этих комплексов попасть в российскую армию.

От СВД западные винтовки отличаются достаточно сильно. Дальность прицельной стрельбы у AWM-F 1500 м, у СВД всего 800. Военные утверждают, что на поле боя такая разница может стоить снайперу жизни, поэтому будущего у нее нет.

— Снайперская винтовка Драгунова — прекрасное оружие: она легкая, удобная, скорострельная и надежная. Но в нынешних условиях она не отвечает поставленным задачам, — рассказали «Известиям» в Минобороны.

Новая винтовка не обязательно будет зарубежной. На «Ижмаше», который почти 50 лет выпускает СВД, «Известиям» сообщили, что разработали несколько винтовок под калибр 8,61 мм. И даже показали их военным.

— У нас есть несколько моделей. Что там не устраивает военных, сказать сложно, винтовки хорошие, — предположил представитель «Ижмаша».

Над новым оружием на «Ижмаше» работает сын разработчика СВД Евгения Драгунова — Алексей Драгунов. Он рассказал «Известиям», что для создания принципиально новой винтовки требуется около года.

— Просто взять и сделать СВД калибра 8,61 мм нельзя, там нужно серьезно менять габариты компонентов. При этом можно оставить конструкцию СВД, а можно сделать принципиально новую. Все зависит от задач, — отметил сын легендарного конструктора.

Драгунов полагает, что сейчас основной выбор будет идти не за дальность стрельбы и калибр, а за скорострельность и способ перезарядки.

— Американские снайперы в Афганистане очень быстро выяснили, что самозаряжающиеся винтовки намного практичнее тех, которые нужно заряжать вручную, — отметил Драгунов.

Самозарядность — одно из главных достоинств СВД, которое позволяет ей сохранять популярность у военных при стрельбе на близкие расстояния. Магазин российской винтовки вмещает 10 патронов, тогда как у западных моделей — не больше 5. Большинство же дальнобойных винтовок вообще «одноразовые».

Учитывая, что винтовки в армии нужны для армейских снайперов, которых собираются ввести в каждую сухопутную бригаду, самозарядность может стать ключевой характеристикой при выборе оружия. В этом случае конструкция СВД, адаптированная под калибр 8,61, может оказаться конкурентоспособной.

Отечественные автоматические винтовки / Библиотека / Арсенал-Инфо.рф

Характеристика винтовки СВД:

калибр, мм 7,62;

масса без патронов и прицела, кг 4,3; длина, мм 1220;

высота с оптическим прицелом, мм 230;

ширина с оптическим прицелом, мм 88;

дайна ствола, мм 620;

начальная скорость пули, м/с 830;

техническая скорострельность, выстр. /мин 30;

дульная энергия, Дж 4064;

емкость магазина, патронов 10;

прицельная дальность с открытым прицелом, м 1200;

прицельная дальность с оптическим прицелом, м 1300:

прицельная дальность с ночным прицелом, м 300.

СВД – первая действительно удачная советская самозарядная винтовка под штатный патрон 7,62x54, состоящая на вооружении более 30 лет. Она технологически приспособлена под сравнительно крупносерийное производство, рассчитана на стрелка средней квалификации и рядовые боеприпасы, благодаря надежности и простоте конструкции может еще долгое время находиться на вооружении армейских снайперов. СВД – универсальная армейская снайперская винтовка, способная выполнять задачу по уничтожению живой силы противника на дистанции до 800 м, при этом на дистанции 500 м – с одного-двух выстрелов. При необходимости из нее можно вести достаточно интенсивный прицельный огонь на дистанции до 300 м.

С началом военных действий в Афганистане возникла необходимость сделать винтовку более компактной, так как размещение снайпера со штатной винтовкой в ограниченном пространстве БМП было затруднительно. Первоначально в качестве решения проблемы Драгунов предложил укоротить ствол и пламегаситель, но выигрыш получался небольшой. Было принято решение снабдить винтовку складным прикладом. Так как к этому времени Драгунов отошел от активной конструкторской деятельности, работу завершил коллектив Ижмаша во главе с новым главным конструктором А.И. Нестеровым. Было разработано два варианта складной снайперской винтовки СВДС. Вариант со стволом длиной 620 мм получил индекс СВДС-А (армейский), с укороченным до 590 мм стволом назывался СВДС-Д (десантный). Рассмотрев оба варианта, Комиссия решила принять на вооружение только десантный вариант с названием СВДС. Приклад из литой термопластмассы с несъемной щекой можно было складывать на правую сторону. Так как форма приклада изменена, для удобства удержания винтовки при стрельбе добавлена пистолетная рукоятка. Длина со сложенным прикладом составляет 875 мм. Модернизированная винтовка имеет усовершенствованную автоматику, более массивный ствол и усиленную ствольную коробку.

Усовершенствован газоотводный узел, изменен пламегаситель. исключен газовый регулятор. В 1991 году СВДС принята на вооружение. Основной вариант в настоящее время выпускается также с литым пластмассовым прикладом. В широкое производство винтовка не пошла.

9-мм автоматическая снайперская винтовка «Винторез»

7,62-мм самозарядная снайперская винтовка СБУ (ОЦ-ОЗ)

Был проверен вариант СВД с возможностью ведения автоматического огня. Однако относительно легкая винтовка при автоматической стрельбе достаточно мощным патроном давала такой импульс отдачи, что стрелка буквально отбрасывало назад вместе с винтовкой. От этой идеи пришлось отказаться.

Интересный образец снайперской винтовки «мини-Драгунов», представляющей собой гибрид автомата АК-47 и СВД, создан в 1993 году в Румынии. Она предназначалась для коммерческой продажи в другие страны. По материалам российской печати известны факты ее применения отечественными киллерами в целой серии заказных убийств.

Винтовка спроектирована под патрон 7,62x39 образца 1943 года. Надежная автоматика АК, удобный приклад и оптический прицел СВД резко улучшают огневые возможности среднего стрелка. Емкость магазина 30 патронов, что позволяет вести как одиночный огонь, так и стрельбу очередями. Винтовка обладает легким спуском. Оружие короче СВД на 33,5 см. Масса с прицелом – 4,09 кг. Кучность стрельбы очень сильно зависит от используемых боеприпасов.

В 70-х годах в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия (ЦКИБ СОО) конструктором Л.В. Бондаревым в инициативном порядке разработан принципиально новый тип самозарядной снайперской винтовки СВУ (ОЦ-03). Взяв за основу хорошо отработанную винтовку СВД, конструктор выполнил СВУ по схеме «булл-пап»: магазин и детали автоматики расположены позади пистолетной рукоятки, спусковая тяга, расположенная вдоль левой стенки ствольной коробки, сделана более длинной, чем у прототипа, приклад перенесен на продолжение оси канала ствола (принцип «линейной отдачи»), смещена назад газовая камера. Возросшие нагрузки на шток газового поршня потребовали специальных мер для предотвращения его поломки – эту задачу решила шарнирная серьга на штоке, упирающаяся в стенку газоотводной трубки. Благодаря этим мероприятиям сократилась длина и уменьшился подскок винтовки под действием отдачи. Центр тяжести расположен над рукояткой управления огнем, что значительно улучшило баланс винтовки и облегчило удержание ее при стрельбе. Кроме того, оптический прицел может использоваться в боевых условиях как рукоятка для переноски – прочность корпуса и крепления прицела это допускают.

Самозарядная снайперская винтовка ОСВ-96

Для снижения воздействия на стрелка отдачи служат упругий затыльник, исполняющий роль приклада, и трехкамерное дульное устройство. Затыльник закреплен на ствольной коробке через пластинчатую пружину и может слегка поворачиваться вперед, поглощая часть энергии отдачи. Дульное устройство является комплексным и играет роль дульного тормоза, поглощающего до 40% энергии отдачи, компенсатора-грузика, уменьшающего колебания ствола и смещающего вперед центр тяжести оружия, пламегасителя. Кроме того, за счет расширения и охлаждения газов внутри камер устройство снижает уровень звука выстрела до 150 Дб. Пластиковая пистолетная рукоятка расположена вблизи центра тяжести оружия и имеет удобную форму. Несколько увеличенная спусковая скоба позволяет вести огонь в перчатках. На крышке ствольной коробки укреплена нерегулируемая щека, дающая опору голове стрелка при прицеливании. Пластиковые накладки цевья и их крепления взяты от СВД, но в левой накладке сделан вырез в связи со смещением вперед крепления затвора.

Крепление оптического прицела типа «ласточкин хвост» перенесено немного вперед и вверх. Используются стандартные прицелы: ПСО-1, ночные НСПУ, НСПУ-М, НСПУ-3- Для стрельбы из-за укрытия с оптическим прицелом может применяться разработанная А. Голодяевым оптико-волоконная насадка. Она позволяет вести огонь, не высовывая голову из- за укрытия. Имеется крепление для лазерного целеуказателя.

Секторный прицел заменен диоптрическим. Регулируемые целик и мушка смонтированы на откидных стойках по типу охотничьего оружия. Стрельба с диоптрическим прицелом,возможна как при снятом, так и при установленном оптическом прицеле. Возвышение диоптрического прицела над прикладом не принуждает стрелка излишне наклонять голову. Крепление штык-ножа не предусмотрено. Приклад, ствольная коробка и цевье покрываются маскировочной окраской. Питание – из штатного магазина СВД на 10 патронов. Номенклатура боеприпасов аналогична применяемой в СВД. Имеются антабки для ремня.

Ствол укорочен до 600 мм, начальная скорость пули снизилась до 800 м/с, дульная энергия – до 3445 Дж. Точность стрельбы стала несколько ниже, чем СВД, но остается достаточно высокой (рассеивание менее 2 угловых минут на дистанции 600 м). Так как винтовка предназначена для действий в городских условиях, на небольших дистанциях, вплоть до ближнего боя, такая точность стрельбы вполне достаточна. С учетом этих факторов использования винтовки был разработан вариант СВУ-А (ОЦ-ОЗАС), который имеет режим непрерывного огня. Работа автоматики последней модификации и система запирания ствола остались практически идентичными СВД. Некоторые изменения претерпел ударно-спусковой механизм куркового типа. Смена режима огня осуществляется с помощью специального переключателя, смонтированного рядом со спусковым крючком. К этой модели предусмотрены магазины на 10 и 20 патронов. Планируется разработать магазин на 30 патронов.

Для большей устойчивости винтовка снабжена регулируемыми по высоте (максимальная высота 320 мм) сошками оригинальной конструкции. Они закреплены на направляющем стержне, смонтированном под стволом, и могут поворачиваться вокруг оси на 90 градусов вправо и -влево, что позволяет вести огонь с упором в вертикальную поверхность.

С 1991 года винтовка производится малыми партиями, и к началу 2000 года выпущено около 1000 единиц. Основным заказчиком выступают российские спецслужбы. В то же время у многих специалистов сама конструкция винтовки СВУ-АС как «снайперского автомата» вызывает недоумение: автоматический огонь мощными винтовочными патронами неизбежно вызовет большой разброс, неприемлемый для снайпера, собьет все настройки системы.

Рассмотрение снайперских автоматических винтовок под стандартный 7,62-мм винтовочный патрон нельзя закончить без упоминания нереализованного изобретения А.Ф. Барышева – неизвестного в оружейных кругах конструктора. Он предложил новую конструкцию запирающего устройства. Узел запирания ствола Барышева надежно запирает канал ствола при производстве выстрела и обеспечивает работу автоматики за счет энергии отдачи затвора, при этом схема автоматики проста по конструкции. За счет поглощения значительной части энергии отдачи узел выполняет и функцию противооткатных устройств оружия. Это позволяет использовать достаточно мощные патроны в оружии небольшой массы с хорошей кучностью стрельбы из любого положения, в том числе и при стрельбе очередями. Результаты испытаний винтовок обычной массы под 7,62-мм патрон образца 1943 года и винтовочный, проведенные в 1966-1967 годах, показали отличные результаты. По единодушному заключению офицеров, участвовавших в стрельбах на полигоне Высших офицерских курсов «Выстрел», винтовки с новым узлом запирания имели значительно меньшую отдачу, чем штатное оружие под те же патроны.

К сожалению, специалисты Главного артиллерийского управления не оценили значения повой схемы для создания легкого автоматического оружия. По разным причинам от изобретения Барышева, не имеющего аналогов в мире, отказались.

Изменившийся в последней четверти XX века характер вооруженных конфликтов потребовал изменений и в системе вооружения. Для ведения боевых действий в условиях городской застройки необходимо компактное, легко маскируемое снайперское оружие. Разработанные ранее снайперские винтовки, в том числе и СБУ, имели значительную массу и излишнюю энергетику применявшегося в них винтовочного патрона 7,62x54R, так как в населенных пунктах расстояние до противника зачастую 50, даже 20 м и редко превышает 150-200 м. На таких же дистанциях ведется снайперская стрельба и при проведении полицейских операций. Актуальными становятся проблема маскировки снайпера, применение глушителя и исключение дульного пламени при выстреле. В связи с широким применением в войсках индивидуальных средств защиты пуля используемого боеприпаса должна иметь достаточное пробивное действие при стрельбе на короткие дистанции. Более всего для решения этих задач подходит патрон 9x39 с тяжелой (16,2 г) дозвуковой пулей. При этом патрон имел значительно меньшую энергетику, чем винтовочный, что позволило создать достаточно легкое и компактное оружие. Патрон разработан в трех вариантах: снайперский СП-5 с пулей со свинцовым сердечником, а также бронебойный СП-6 и ПАБ-9, сочетающий хорошую кучность с бронебойным действием. Два последних имеют пулю со стальным закаленным сердечником, но их кучность несколько хуже СП-5. Все три имеют минимальное рикошетирование.

Самозарядная снайперская винтовка СВУ

Под новые патроны в ЦНИИТочмаш в подмосковном Климовске П. Сердюковым и В. Красниковым разработано оружие для бесшумной и беспламенной стрельбы – автомат «Вал» и специальный бесшумный снайперский комплекс БСК. Винтовка ВСС «Винторез», входящая в состав снайперского комплекса, на 70% унифицирована с автоматом и имеет такой же принцип работы автоматики. От прототипа отличается деревянным прикладом, оптическим прицелом и магазином меньшей емкости. На вооружение «Винторез» принят в 1987 году.

Снайперская винтовка ВСС предназначена для поражения целей в условиях, требующих бесшумной и беспламенной стрельбы, и состоит на вооружении спецподразделений армии и силовых структур. Специальный интегрированный глушитель, охватывающий ствол, заглушает звук выстрела настолько, что при наложении на любой другой шум он становится практически неразличимым. Газы отводятся в глушитель через ряды отверстий, выполненных в стволе по дну нарезов, при этом происходит интенсивный сброс давления. В глушителе газы проходят расширительные камеры, где одновременно с понижением температуры еще больше падает давление. Сепаратор, состоящий из блока перегородок, установленных под разными углами к оси канала ствола, с отверстиями для прохода пули, окончательно «крошит» струю газов, расчленяя ее на многочисленные потоки с различным направлением, охлаждая и тормозя их. Завершает охлаждение сетка-радиатор, свернутая в рулон. Глушитель составляет единый узел со стволом винтовки.

9-ми автоматическая снайперская винтовка ВСС «Винторез»

Винтовка имеет систему автоматического перезаряжания, основанную на использовании энергии пороховых газов, отводимых из канала ствола через газоотводное отверстие. Запирание канала ствола осуществляется поворотом затвора вокруг его продольной оси с установкой на 6 боевых упоров. Ведущим звеном является затворная рама. Ударно-спусковой механизм ударникового типа позволяет вести как одиночный, так и непрерывный огонь. Оружие снабжено предохранителем.

Магазин – отъемный, пластмассовый, секторный, на 10 или 20 патронов, расположенных в шахматном порядке. Снаряжение магазина может производиться из обоймы. Винтовка снабжена постоянным деревянным рамочным прикладом, выполненным подобно прикладу СВД и снабженным упругим затыльником. Он обеспечивает хорошую прикладку к оружию, удобное его удержание и тщательное прицеливание. Для обеспечения скрытой переноски винтовка разбирается на три части и может быть уложена вместе с прицелами и магазинами в специальный футляр в виде кейса-атташе размером 450x370x140 мм. Для переноски оружия в собранном виде служит чехол. В боевое положение винтовка переводится за время, не превышающее одной минуты. Масса винтовки с магазином без патрона – 2,6 кг, длина – 894 мм.

В качестве штатных прицелов к винтовке применяются дневной оптический прицел 1П43 и ночной прицел 1ПН75. Возможно комплектование и другими прицелами. 1П43 позволяет вести прицельную стрельбу днем на дистанции до 400 м, а 1ПН75 – ночью на 300 м. Можно вести стрельбу с использованием открытого прицела.

Снайперская винтовка ОСВ-96

Пуля, имеющая начальную скорость 250 м/с, обеспечивает поражение людей, защищенных бронежилетами I, II и III уровней, а также небронированных транспортных средств на дистанциях до 400 м. Выстрелом из винтовки можно пробить лист стали толщиной до 2 мм на расстоянии до 500 м при сохранении убойной силы за преградой.

Опыт применения этого бесшумного снайперского комплекса в «горячих точках» бывшего СССР показал его высокую эффективность.

В начале 90-х годов в Тульском КБП разработан малогабаритный автомат 9А-91, а затем и максимально унифицированный с ним (сохранены без изменения все основные узлы и механизмы) винтовочный снайперский комплекс ВСК-94. В качестве боеприпасов используются прекрасно зарекомендовавшие себя 9х39-мм патроны СА-5, СП-6 и ПАБ-9. Основным отличием винтовки от автомата является наличие глушителя, постоянного приклада в виде рамки, переходящей в интегрированную с прикладом пистолетную рукоятку, и измененный механический прицел с установками на дистанцию до 400 м. Кроме того, винтовка комплектуется специально разработанными для нее оптическими прицелами ПКС-07 (дневной) и ПКН-03М (ночной), вобравшими в себя последние достижения в этой области. В отличие от винтовки ВСС, ВСК-94 имеет не интегрированный, а съемный, надеваемый на дульную часть ствола глушитель и более жесткий и удобный пластиковый приклад.

Автоматика работает за счет энергии пороховых газов, отводимых из канала ствола. Запирание осуществляется поворотом затвора под воздействием фигурного выреза затворной рамы. Ударно-спусковой механизм куркового типа обеспечивает ведение одиночного и непрерывного огня. Предохранитель выполняет одновременно функцию переключения режима огня. Он размещен с правой стороны ствольной коробки. Эффективный глушитель значительно снижает уровень звука при выстреле и полностью исключает дульное пламя. Эти факторы позволяют вести скрытную стрельбу в непосредственной близости от противника. Глушитель, не имеющий сменных элементов, имеет срок службы, равный сроку службы винтовки. В ближнем бою, при отсоединенном глушителе, винтовка может быть использована как малогабаритный автомат.

Дневной семикратный коллиматорный прицел имеет меньшие массу и габариты, чем распространенный в войсках четырехкратный прицел ПСО-1. Светящаяся красная коллиматорная точка сокращает время на переприцеливание при ведении оперативной стрельбы в среднем в 1,5 раза по сравнению с прицельной маркой в виде перекрещивающихся нитей. Прицел имеет в поле зрения простой и удобный эллиптический дальномер.

Прицел ночного видения второго поколения ПКН-03М с электронно-оптическим преобразователем позволяет вести снайперский огонь облачной безлунной ночью на дальность до 200 м, а лунной ночью практически на максимально эффективную дальность. На работу прицела, имеющего автоматическую регулировку' яркости, не оказывают отрицательного влияния попадающие в поле зрения вспышки разрывов, свет фар и другие яркие источники света. Наличие отключаемого инфракрасного осветителя расширяет возможности боевого применения комплекса, позволяя вести наблюдение и огонь в полной темноте.

Кронштейны прицелов оснащены механизмами предварительной выверки, сводящими до минимума необходимость использования при пристрелке механизмов вертикальных и боковых поправок прицела.

Прицельная и эффективная дальность огня достаточна для проведения специальных операций. Тяжелая пуля медленно теряет свою скорость и кинетическую энергию, что обеспечивает высокое поражающее действие даже на предельной дальности прицельного огня. Удобный приклад обеспечивает хорошую прикладистость винтовки и однообразие прицеливания. Компактный магазин позволяет стрелку плотно прижиматься к земле при стрельбе из положения лежа. Винтовка достаточно устойчива к запылению и обладает надежностью, сравнимой с автоматом Калашникова, имеет большую живучесть на всех типах патронов (не менее 6000 выстрелов). Она без труда разбирается. В разобранном виде (с отсоединенным прикладом и глушителем) ее можно переносить в кейсе или компактном подсумке.

Винтовка СВУ (ОЦ-03)

Основные недостатки конструкции: достаточно сильная отдача, лязг затвора при автоматической перезарядке. При стрельбе очередями эффективность глушителя резко падает, большая крутизна траектории при стрельбе на большие дальности затрудняет выбор точки прицеливания, значительная масса патрона ограничивает носимый боекомплект.

Военное дело


Во все времена самым простом и часто желанным решением проблемы, было решение грубой силой. Куда проще взять и отнять запретный плод, чем вырастить его самому. Вся история человечества сводится к истории бесконечных войн. А когда дело касается жизни и смерти, человек всегда был сообразителен и мало разборчив в средствах. Как проще всего убить ближнего своего? Естественно, что не голыми руками. И вот, с первого поднятого с земли камня, до сверхсовременных ультразвуковых самолетов продолжается история развития оружия.

Все отзывы, пожелания, коментарии и предложения по работе ресурса оставляйте на форуме.

Противотанковая кумулятивная граната ударного действия предназначена для борьбы с бронетехникой. Корпус гранаты изготовлен из листового железа. Он имеет цилиндрическую форму, сверху и снизу закрывается крышками. В нижней крышке имеется гнездо, в котором располагается накольник с пружиной и в которое входит запал. Под верхней крышкой расположена кумулятивная воронка со стальной облицовкой. Внутри корпуса располагается заряд ВВ, состоящий из двух шашек ВВ: основного заряда и дополнительного детонатора. Перед метанием, граната берется в руку так, чтобы откидная планка была плотно прижата к рукоятке. Затем за кольцо удаляется предохранительный шплинт и граната метается в цель. Во время полета, предохранительная скоба отделяется от рукоятки корпуса и освобождает колпак стабилизатора. Колпак стабилизатора под действием пружины сползает с рукоятки и вытягивает ленты, что обеспечивает устойчивый полет гранаты. При перемещении колпака вдоль втулки, чека под собственным весом выпадает из отверстий втулки и штуцера и освобождает штуцер с запалом. Теперь штуцер с запалом удерживаются только при помощи контрпредохранительной пружины. Стабилизирующее устройство включает в себя колпак, пружину и две матерчатые ленты, прикрепленные одним концом к металлической втулке, а другим к колпаку. Пружина надевается на рукоятку и упирается одним концом в тарельчатую пружину, закрепленную на втулке, а другим в дно колпака. Ручная противотанковая фугасная граната ударного действия, предназначена для поражения бронетехники, а также для разрушения полевых оборонительных сооружений. Корпус гранаты изготовлен из металла. Он представляет собой цилиндр, закрытый крышками сверху и снизу. В крышках, по центру, закрепляется центральная трубка. Нижний конец трубки выступает из корпуса и имеет резьбу, на которую навинчивается рукоятка. Верхний конец трубки закрывается поворотной задвижкой, закрепленной на верхней крышке. Внутреннее пространство корпуса заполнено зарядом ВВ. После броска откидная планка под Действием набегающего потока воздуха проворачивается вокруг своего зуба и на расстоянии 4-5 метров от гранатометчика, отделяется от рукоятки и вытягивает предохранительную иглу из петли тросика и усик из отверстия. При ударе о препятствие, инерционное тело перемещается вперед и давит на подвижную гильзу. Она перемещается до совмещения стопорных шариков с отверстиями в неподвижной трубке. В этот момент шарики выкатываются и освобождают ударник который под действием боевой пружины устремляется вперед и накалывает капсюль-воспламенитель запала. Запал гранаты представляет собой цилиндрическую трубку, изготовленную из латуни, внутри которой расположены капсюль-детонатор на основе гремучей ртути и дополнительный детонатор (5 таблеток тетрила). С появлением ПТУР второго поколения создались предпосылки для создания достаточно простых и малогабаритных комплексов ротного звена. Работа над новым комплексом 9К115 «Метис» с максимальной дальностью порядка одного километра была поручена коллективу тульского Конструкторского бюро приборостроения во главе с А.Г. Шипуновым, который реализовал в новой ракете большинство технических решений, хорошо зарекомендовавших себя в ранее созданных комплексах «Фагот» и «Конкурс». В 1978 г. носимый противотанковый ракетный «Метис» 9К115 с ПТУР 9М115 был принят на вооружение. Ракета была выполнена в минимальных для отечественных ПТКР габаритах: диаметр - 93 мм, размах крыла - 187 мм. Комплекс обеспечивал поражение целей с толщиной брони до 550 мм на дальностях от 40 до 1000 м. Средняя скорость ракеты составляла 180 м/с. За рубежом комплекс получил обозначение AT-7 SAXHORN. Масса ракеты в транспортно-пусковом контейнере составляла 6,36 кг, длина контейнера — 768 мм. Пусковое устройство 9П151 включало станок 9П152 и наземную аппаратуру СУ с визиром 9С816, механизм фиксации и пуска, водостойкую линию управления. Помимо принятого для более ранних комплексов пуска из положения лежа «Метис» допускал пуск стоя, с плеча. В мае 1913 г. Генеральный совет приступил к рассмотрению проектов линкоров программы 1915 г. Поскольку еще в ноябре 1911 г. Бюро вооружений предложило перейти на более мощные, по сравнению с 356-мм, орудия, первым и главным вопросом стал выбор калибра. Генеральный совет одобрил эту идею, но секретарь флота (морской министр) воспротивился, поскольку такой шаг делал только что спроектированные корабли морально устаревшими. Однако, чтобы не отстать от возможных разработок за границей, он 22.10.1912 санкционировал изготовление опытного образца 406- мм орудия под условным обозначением «типовое орудие, 45 калибров» - для сохранения в тайне истинного калибра. В начале 1930-х гг. «New Mexico» (март 1931 январь 1933 г., верфь ВМС в Филадельфии), «Mississippi» (март 1931 - август 1932 г., верфь ВМС в Норфолке) и «Idaho» (сентябрь 1931 - октябрь 1934 г., верфь ВМС в Норфолке) прошли масштабную модернизацию в рамках программы кардинального обновления линейного флота США. «Scharnhorst» и «Gneisenau» стали первыми в мире линкорами, построенными с широким использованием сварки — в частности, их корпуса были полностью сварными, за исключением мест соединения противоторпедной переборки со скосами нижней броневой палубы. Не везде качество сварных швов оказалось высоким, при торпедных и бомбовых попаданиях места приварки переборок разрушались, что объяснялось применением плохих электродов, а иногда и низким качеством работ. 25 декабря 1943 г. «Scharnhorst» вышел из Альтен-фьорда в сопровождении пяти ЭМ (позже отпущены из-за плохой погоды) для нападения на конвой JW-55B (операция «Ост- фронт»). Утром 26 декабря был обнаружен брит КРЛ «Belfast», «Sheffield», KPT «Norfolk», в бою с которыми получил попадания трех 203- мм снарядов — вышел из строя носовой радар. В бою с превосходящими силами «Scharnhorst» получил многочисленные попадания 356-мм снарядов и 11 торпед; в 20.48 затонул в Баренцевом море (72016’ с.ш., 28041’ з.д.). Погибло 1932 чел. , в т.ч. контр-адмирал Бей и командир корабля капитан 1 ранга Хинце; брит, эсминцами спасено 36 чел. Штатский человек может оказаться под градом пуль по самым разным причинам: криминальным, политическим, военным. Эта ситуация в последние годы стала частой даже в благополучной прежде Европе, не говоря уже о традиционно „горячих“ регионах планеты. Что делать солдату в этой ситуации — знает его командир. Мы поговорим о том, как себя вести в это время мирному городскому жителю. Увидев на улице зеленые или в камуфляже машины, водитель любого штатского транспорта должен понимать, что танк или БМП (боевая машина пехоты) здесь вовсе не равноправный „участник дорожного движения“: это техника, созданная для боя, выдвигается на заданные позиции. Поэтому лучше не надеяться, что танки будут обращать внимание на уличные знаки, сигналы светофоров или преимущественное право проезда. Большинство случаев минирования и взрывов последних лет в России носят не политический характер. Чаще всего — это акции устрашения, убийство или конкурентная война, направленные против какого-то конкретного лица. Хотя бывают и примеры бездумной жестокости, как, например, взрыв у московской закусочной „Макдональдс“, при котором пострадало 9 человек из-за того, что бывший уголовник бросил на спор гранату в окно 108-го отделения милиции. Арсенал у злоумышленников богатый — от самодельных устройств до гранат Ф-1 (радиус поражения — до 200 метров), РГД-5, противотанковых мин или гранатомета одноразового пользования „Муха“. Часто выбор в пользу взрыва чисто экономический — граната на черном рынке дешевле автомата и даже пистолета. Тем более дешевле — пивная банка, набитая аммонитом или толом с бикфордовым шнуром. Когда летом 336 г. македонские войска вторглись в Малую Азию, Дарий не имел особых оснований для беспокойства. За последние полторы сотни лет греки уже не раз нападали на Малую Азию, и всегда срабатывал один и тот же стратегический ход: Царь Царей щедро давал золотые дарики греческим политикам, и вскоре те города, которые были оттеснены от принятия решений, восставали против нестерпимой надменности и гегемонии лидера воюющей коалиции. В тылу у напавшего союза немедленно появлялся опасный противник, и персам оставалось только поддерживать его. Результат боя оставался неясным. Александр III опрокинул свиту Дария и обратил в бегство центр персидской армии. Однако правый фланг персов успешно охватывал расстроенную и потесненную македонскую пехоту, а над тылом армии нависал левый фланг персов — оттесненные в начале боя спарабара и такабара. Дарий после сражения собрал 4 тыс. персов и наемников и с ними отошел в Фапсак на Евфрате. Армии у него уже не было. Около 8 тыс. греческих наемников, которые почти не понесли потерь, под командованием избранных стратегов дошли до Триполиса в Финикии и переправились на Кипр, а оттуда — в Египет. Начиналось всё вполне буднично. Выкачивание свежих соединений из 4-й, 52-й и 54-й армий и их переброска на московское направление в начале октября 1941 г. не могло не сказаться на устойчивости этих объединений под ударами группы армий «Север». Несмотря на переброску в состав группы армий «Центр» обоих моторизованных корпусов (XXXXI и XLVI) и управления 4-й танковой группы, с которыми Лееб начинал кампанию против СССР, на северо-западном направлении оставался XXXIX моторизованный корпус. В его составе были 8-я и 12-я танковые, 18-я и 20-я моторизованные дивизии. Танковые дивизии были изрядно потрёпаны в летней кампании, но всё ещё представляли собой серьёзную силу. 8-я танковая дивизия насчитывала 23 Pz.II, 52 Pz.38(t), 16 Pz.IV. 12-я танковая дивизия насчитывала на 11 октября 71 танк.

В Начало

Партнеры

Наши друзья

На форуме обсуждают

Свд винтовка прицельная дальность стрельбы. Самозарядная снайперская винтовка драгунова свд

Назначение, комплектность и боевые свойства снайперской винтовки. Основные части и механизмы винтовки, их работа при стрельбе. Разборка и сборка.

Назначение, комплектность и боевые свойства снайперской винтовки

7,62-мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

В комплект снайперской винтовки входят:

7. принадлежность
Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.
К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.
Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
Ерш служит для чистки канала ствола раствором РЧС.
Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
Выколотка применяется для выталкивания осей и штифтов.
Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
Крышка пенала применяется как дульная накладка при чистке ствола.
Масленка служит для хранения смазки.

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.
Огонь из снайперской винтовки ведется одиночными выстрелами.
Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.

Тактико - технические характеристики

Наименование характеристики Номинальная величина
1. Калибр, мм 7,62
2. Число нарезов 4
3. Прицельная дальность, м:
с оптическим прицелом
с открытым прицелом
1300
1200
4. Начальная скорость пули, м/с 830
5. Дальность полета пули,
до которой сохраняется ее убойное действие, м
3800
6. Масса винтовки без штыка-ножа
с оптическим прицелом, неснаряженным
магазином и щекой, кг
4,3
7. Емкость магазина, патронов 10
8. Длина винтовки, мм:
без штыка-ножа
с примкнутым штыком-ножом
1220
1370
9. Масса патрона, г 21,8
10. Масса обыкновенной пули
со стальным сердечником, г
9,6
11. Масса порохового заряда, г 3,1
12. Увеличение оптического прицела, крат. 4
13. Поле зрения прицела, градус 6
14. Диаметр зрачка выхода, мм 6
15. Удаление зрачка выхода, мм 68,2
16. Разрешающая способность, секунда, 12
17. Длина прицела с наглазником
и выдвинутой блендой, мм
375
18. Ширина прицела, мм 70
19. Высота прицела, мм 132
20. Масса прицела, г 616
21. Масса прицела с комплектом ЗИП и чехлом, г 926

Основные части и механизмы снайперской винтовки, устройство, работа частей и механизмов при стрельбе

Снайперская винтовка состоит из следующих основных частей и механизмов:

  • ствола со ствольной коробкой, открытым прицелом и прикладом
  • крышки ствольной коробки
  • возвратного механизма
  • затворной рамы
  • затвора
  • газовой трубки с регулятором, газового поршня и толкателя с его пружиной
  • ствольных накладок
  • ударно-спускового механизма
  • предохранителя
  • магазина
  • щеки приклада

Устройство винтовки

1 - рама; 2 - ударник; 3 - крышка; 4 - стержень направляющий; 5 - втулка направляющая; 6 - затвор; 7 - ось выбрасывателя; 8 - штифт ударника; 9 - пружина выбрасывателя; 10 - выбрасыватель; 11 - пружина возвратная; 12 - хомутик планки прицельной; 13 - планка прицельная; 14 - накладка левая в сборе; 15 - пружина толкателя; 16 - защелка газовой трубки; 17 - камера газовая; 18 - поршень газовый; 19 - трубка газовая; 20 - регулятор газовый; 21 - корпус мушки; 22 - мушка; 23 - толкатель; 24 - основание мушки; 25 - ствол; 26 - кольцо верхнее в сборе; 27 - чека кольца; 28 - сальник в сборе; 29 - накладка правая в сборе; 30 - кольцо нижнее с пружиной; 31 - корпус магазина; 32 - пружина магазина; 33 - крышка магазина; 34 - планка в сборе; 35 - подаватель; 36 - коробка; 37 - щиток в сборе; 38- механизм ударно-спусковой; 39 - чека крышки; 40 - приклад

Ударно - спусковой механизм

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле, часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом о том, что надо снова зарядить винтовку.

Газовый регулятор

В конструкции СВД предусмотрен газовый регулятор, который имеет две установки, обозначенные цифрами 1 и 2. Он необходим для корректирования траектории полета пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое. Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола, положение газового регулятора закрытое. В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полета пули.
Если летом поставить газовый регулятор в зимнее, закрытое, положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, траектория полета пули повышается. При температуре 25°С превышение траектории полета пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора.
Газовый регулятор закрыт и тогда, когда из-за чрезмерного загрязнения газоотводного узла в боевых условиях, при невозможности разобрать и вычистить оружие, автоматика винтовки начинает отказывать, происходит неполный отход подвижных частей. Перестановка газового регулятора производится следующим образом: в зацепы регулятора вставить закраину гильзы или патрона и повернуть регулятор.

Разборка и сборка винтовки

Разборка снайперской винтовки может быть неполная и полная:
Неполная - для чистки, смазки и осмотра винтовки
Полная - для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку винтовки следует производить на столе или чистой подстилке, части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.

Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.

Порядок неполной разборки снайперской винтовки.

1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.
2) Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа, двинуть прицел назад и отделить его от ствольной коробки.
3) Отделить щеку приклада.
4) Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.
5) Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее и отделить от ствольной коробки
6) Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед
7) Отделить ударно - спусковой механизм. Повернуть предохранитель вверх до вертикального положения, сдвинуть его вправо и отделить от ствольной коробки, взявшись за спусковую скобу, движением вниз отделить ударно - спусковой механизм от ствольной коробки.
8) Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа; сдвинуть перемещающуюся часть верхнего упорного кольца вперед, нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку
9) Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень, ввести передний конец толкателя в газовую трубку, поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

Порядок сборки снайперской винтовки после неполной разборки.

1) Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя в гнездо поршня.
2) Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3) Присоединить ударно - спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4) Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5) Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6) Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7) Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8) Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами па левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.
9) Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

Порядок полной разборки снайперской винтовки

  1. произведите неполную разборку
  2. разберите магазин . Утопив выступ запорной планки в отверстие на крышке магазина, сдвиньте крышку вперед; удерживая запорную планку, снимите крышку с корпуса; постепенно освобождая пружину, выньте ее вместе с запорной планкой из корпуса магазина; отделите подаватель
  3. разберите возвратный механизм. Снимите переднюю возвратную пружину с направляющей втулки; сожмите заднюю возвратную пружину и, держась за направляющий стержень, выведите его движением вниз и на себя из отверстия серьги; отделите заднюю возвратную пружину и направляющий стержень от направляющей втулки
  4. разберите затвор. Вытолкнув выколоткой штифт ударника, извлеките ударник из отверстия затвора; таким же образом извлеките выбрасыватель с пружиной
  5. разберите ударно-спусковой механизм. Нажмите на рычаг автоспуска и разъедините шептало автоспуска с курком, придерживая курок, нажмите на спусковой крючок и плавно спустите курок с боевого взвода; выведите концы пружины спускового крючка из-под загибов корпуса ударно-спускового механизма; при помощи отвертки совместите выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма: вытолкнув оси спускового крючка, шептала и автоспуска, отделите эти детали; вытолкнув ось курка, отделите курок с боевой пружиной, а затем снимите боевую пружину
  6. отделите газовую трубку с газовым регулятором. Повернув регулятор до совмещения выреза на его переднем торце с защелкой газовой трубки, нажмите на защелку и при помощи пенала-ключа отвинтите газовую трубку и снимите с нее регулятор

Порядок сборки снайперской винтовки после полной разборки

  1. присоедините газовую трубку с газовым регулятором. Надев на газовую трубку регулятор, нажмите на защелку газовой трубки и завинтите газовую трубку с помощью пенала-ключа до совпадения выреза на торце трубки с защелкой; утопив защелку в вырез трубки, установите регулятор на необходимое деление
  2. соберите ударно-спусковой механизм. Вставьте в корпус спусковой крючок с его пружиной, вставьте ось, совместите ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Наденьте боевую пружину на цапфы курка и вставьте курок в корпус. Вставьте шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставьте ось; совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Вставьте автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставьте ось, совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки; вставьте ось курка и заведите концы пружины спускового крючка на загибы корпуса
  3. соберите затвор. Вставив выбрасыватель с пружиной в гнездо затвора, нажмите на выбрасыватель и вставьте ось выбрасывателя, введя в отверстие затвора ударник, со стороны ведущего выступа вставьте в отверстие затвора штифт ударника и продвиньте его до конца
  4. соберите возвратный механизм. Вставив в направляющую втулку со стороны отверстия большого диаметра направляющий стержень (лысками вперед), наденьте на направляющую втулку со стороны стержня возвратную пружину и сожмите ее так, чтобы конец направляющего стержня с лысками выходил из-под пружины; удерживая направляющий стержень в таком положении, вставьте его вместе с пружиной и втулкой в нижнее отверстие серьги, а затем по граням лысок продвиньте стержень в верхнее отверстие; отпустите пружину - ее торец должен войти в чашечку серьги. Наденьте на направляющую втулку вторую возвратную пружину
  5. соберите магазин. Вставив подаватель и пружину в корпус магазина, сожмите пружину до захода запорной планки в корпус и, удерживая ее в таком положении, наденьте крышку магазина на корпус так, чтобы выступ запорной планки заскочил в отверстие крышки

Данным материалом мы начинаем цикл статей посвящённых снайперскому делу. Следующие статьи расскажут о 9 мм снайперской винтовке ВСК-94, прицеле ПСО – 1, патронах применяемых для стрельбы из 7,62 мм СВД и 9 мм ВСК-94.

Снайперская винтовка СВДС

В 1991 г. конструкторы завода "Ижмаш" произвели доработку снайперской винтовки СВД, в результате которой появился новый вариант СВДС. В отличие от СВД, СВДС имеет усовершенствованный газоотводный узел, пламегаситель, более массивный ствол. Несмотря на все положительные качества СВД не удовлетворяла требованиям воздушно-десантных войск по такому важному техническому параметру как общая длина винтовки.

Снайпер, выполняющий десантирование с парашютом, нагруженный снаряжением, не в состоянии был иметь при себе длинную снайперскую винтовку, из-за опасности быть травмированным или даже погибнуть при приземлении. Поэтому после приземления снайперу приходилось искать свое оружие, которое десантировалось отдельно. А с началом военных действий в Афганистане, среди военных пошел разговор о том, что СВД необходимо сделать еще более компактной, т.к. штатная винтовка плохо вписывалась в ограниченное пространство БМП.

С таким положением дел в столь высокомобильных войсках мириться было нельзя, и Главным артиллерийским управлением (ГАУ) были инициированы опытно-конструкторские работы по модернизации снайперской винтовки Драгунова с целью сокращения линейных размеров оружия. Работы по модернизации винтовки СВД проводились одновременно двумя конструкторскими группами. Сперва появились два рабочих варианта СВДС - снайперской винтовки Драгунова, складной. Один из них, со стволом 620 мм, получил индекс СВДС-А, т.е. "армейский". Другой со стволом, укороченным до 590 мм, назывался СВДС-Д - "десантный". Было принято решение оставить только десантный вариант с названием СВДС. Отошедший от активной конструкторской работы, Драгунов уже не смог довести проект по складной модификации. Эту работу завершил коллектив во главе с Азарием Ивановичем Нестеровым - опытнейшим конструктором, проработавшим к тому времени в ВПК около 40 лет.

В результате проведённых работ стало ясно, что требуемую длину винтовки в походном положении можно получить за счет некоторого сокращения длины ствола, применения складывающегося приклада и компактного пламегасителя. На этом этапе возникла задача - как сохранить кучность стрельбы из винтовки при изменении отдельных ее элементов? Необходимо было решить ряд важных проблем. Среди них: сокращение длины ствола с повышением его жесткости за счет увеличения наружного диаметра; разработка пламегасителя меньшей длины, но с сохранением эффективности пламегашения при выстреле и обеспечением параметров по уровню звукового воздействия на стрелка в пределах штатного пламегасителя; проектирование складывающегося приклада.

Наибольшую сложность среди вышеперечисленных работ представляла разработка складывающегося приклада с жесткостью, сравнимой с жёсткостью штатного приклада. Известно, что любое подвижное соединение двух деталей предполагает наличие в них зазоров и, соответственно, снижение жесткости соединения. Возникающее в момент выстрела от действия сил отдачи незначительное перемещение деталей и частей оружия приводит к изменению средней точки попадания и, в конечном счете, потере кучности.

После проработки нескольких компоновочных схем был выбран вариант узла крепления приклада с вертикальной осью шарнира и горизонтальным расположением фиксатора приклада. Приклад складывается на правую сторону ствольной коробки, что является более удобным для приведения приклада в боевое положение в сравнении с автоматом АК74М. Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем – при стрельбе с использованием оптического прицела и нижнем - при стрельбе с использованием механического прицела.

Приклад СВДС складывается на правую строну ствольной коробки. Таким образом, при складывании приклада, нет необходимости в отделении оптического прицела. Удобнее становится размещение винтовки в укладке парашютиста при десантировании. Упор щеки может фиксироваться в двух положениях - для стрельбы с механическим прицельным приспособлением и оптическим прицелом. Для удобства обращения со снайперской винтовкой на марше, при десантировании и перевозке в различных видах боевой техники (БМП, БТР, вертолетах и других) приклад винтовки изготовлен из термопластмассы с несъемной щекой складывающимся на правую сторону. Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.

Для упрощения обслуживания винтовки в условиях боевой обстановки режим работы газоотводного устройства был оптимизирован, что позволило исключить из конструкции регулятор газового двигателя. Проведенные исследовательские работы по поиску и отработке конструкции пламегасителя с небольшими линейными размерами привели к выбору варианта, не уступающему штатному пламегасителю как по степени пламегашения, так и по уровню величины звукового давления на органы слуха стрелка. Винтовка оснащена механическим (открытым), оптическим прицелом (ПСО-1М2) или ночными прицелами: НСПУМ (СВДСН2) или НСПУ-3 (СВДСН3). Снайперская винтовка Драгунова с приставкой «С» по своим массогабаритным показателям опередила другие армейские (в том числе иностранные) снайперские аналоги.

Как и СВД, на Западном пространстве СВДС считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой - оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

Технические характеристики винтовки СВДС

  • Калибр: 7,62×54R
  • Длина оружия: 1135/875 мм
  • Длина ствола: 565 мм
  • Ширина оружия: 88 мм
  • Высота оружия: 175 мм
  • Масса без патронов: 4,7 кг.
  • Емкость магазина: 10 патронов

Снайперские винтовки

Снайперская винтовка Драгунова стоит на вооружении с 1963 года и, судя по всему, менять ее пока на что-то другое не намерены. Несмотря на то что это оружие уже достаточно старое, оно все еще справляется с теми задачами, которые перед ним стоят, хотя многие придерживаются мнения, что оружие это уже устарело, и его срочно надо менять. Попробуем разобраться, так ли устарела данная модель винтовки, и стоит ли искать ей замену при условии того, что есть более актуальные пробелы в вооружении, как армии, так и полиции. Заодно пройдемся кратко по конструкции данного оружия, так как для многих она, как оказалось, неизвестна по своему устройству.

В конце пятидесятых годов, а именно в 1958 году Главное Ракетно-Артиллерийское Управление (ГРАУ) сформулировало для конструкторов задание по созданию новой самозарядной снайперской винтовки для Советской Армии. В конкурсе участвовали такие знаменитые конструкторы как Калашников, Баринов, Константинов и, естественно, Драгунов. Об оружии других конструкторов будет рассказано в отдельных статьях, тем более что образцы были представлены достаточно интересные. Для снайперской винтовки, в привычном понимании большинства людей, основные требования, которые ставились перед конструкторами, были не совсем понятными.

Так, от оружия требовалось уметь вести уверенный огонь по противнику всего на дистанции 600 метров, то есть на этой дистанции противник должен был быть гарантировано поражен из этого оружия. А ведь сейчас модно говорить об оружии, которое стреляет на 1000 метров и дальше, при этом обычно забывают, что дистанции для ведения точного огня в бою даже на открытой местности для снайпера, который работает в составе подразделения значительно меньше. Другими словами, у него совершенно иные задачи, а вернее их реализация, в сравнении с теми, которые стоят у снайперского расчета, работающего отдельно.

Естественно, что для , которому нужно поразить цель на удалении в 1500 метров СВД будет совершенно неподходящим оружием, но ведь этих снайперов подобными винтовками и не вооружают. Следовательно, со своими задачами СВД справляется, а с учетом неприхотливости оружия к условиям эксплуатации, простоте обслуживания и налаженном производстве менять это оружие не имеет смысла.

Для примера можно посмотреть на те , которые стоят на данный момент на вооружении в других армиях других стран. Несмотря на то, что на вооружение принимаются более точные и дальнобойные образцы, от оружия, схожего по своим характеристикам с СВД, никто не спешит отказываться, и оно вполне мирно уживается с дальнобойными и точными образцами.

Конечно, хотелось бы видеть более совершенное оружие, с более высокими характеристиками, легкое и компактное, но никто не выделит средств на то, чтобы в один день снять винтовку с вооружения и заменить ее другой моделью. Да и проблема эта стоит не так остро, чтобы поднимать вокруг нее шум. Разумнее было бы поработать с боеприпасом оружия, для того, чтобы увеличить его бронебойные свойства, это и дешевле, и актуальнее на данный момент, а уже после этого делать на его основе оружие.

Что же именно представляет собой СВД? Это самозарядная винтовка, автоматика которой построена на использовании пороховых газов, отводимых из канала ствола оружия и с запиранием канала ствола при повороте затвора на 3 боевых упора. Оружие питается из отъемного коробчатого магазина вместимостью 10 патронов 7,62х54R. Для стрельбы из СВД применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14). СВД может также стрелять патронами с экспансивными пулями JHP и JSP.

Вес оружия без боеприпасов составляет 4,2 кг при общей длине винтовки 1220 мм. Длина ствола – 620 мм. Начальная скорость пули 830 м/с . Дульная энергия пули 4064 Джоуля . Достаточно часто конструкцию винтовки сравнивают с конструкцией автомата Калашникова, однако, несмотря на одинаковые основные моменты, это оружие имеет свои особенности.

В первую очередь нужно отметить то, что газовый поршень не соединен жестко с затворной рамой, что сокращает общий вес подвижных деталей оружия при стрельбе. Кроме того, запирание канала ствола происходит на три боевых упора (один из которых является досылателем) при повороте затвора против часовой стрелки. Ударно-спусковой механизм оружия куркового типа, собран в одном корпусе.

Предохранитель оружия управляется достаточно крупным рычагом с правой стороны винтовки. Во включенном положении предохранитель блокирует спусковой крючок, а так же ограничивает движение затворной рамы назад, что обеспечивает защиту от внешних загрязнений при транспортировке. Пламегаситель винтовки выполняет также и роль дульного тормоза-компенсатора отдачи, хотя и сложно привести пример, когда это не так. Пламегаситель имеет пять щелевых прорезей. Цевье и приклад оружия изготавливался ранее из дерева, теперь из пластика. На прикладе устанавливается нерегулируемый упор для щеки стрелка.

Снайперская винтовка Драгунова имеет как открытые прицельные приспособления, так и посадочное место под различные прицельные приспособления . Помимо оптического прицела, на оружие могут быть установлены различные ночные прицелы, с таким прицелом СВД превращается в СВДН. На случай выхода из строя оптического прицела, стрелок может продолжать выполнение своих задач при помощи открытых прицельных приспособлений, которые состоят из регулируемого целика, установленного перед крышкой ствольной коробки, и мушки в намушнике.

СВД обладает высокой для оружия данного типа точностью. Со снайперским патроном СВД позволяет поражать с первого выстрела следующие цели :
голова - 300 м
грудная фигура - 500 м
поясная фигура - 600 м
бегущая фигура - 800 м.

Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.

Попробуем кратко описать, как все это дело работает. При выстреле пороховые газы толкают пулю по каналу ствола вперед, дойдя до отверстия в стволе, для отвода пороховых газов, они попадают в газовый двигатель и толкают поршень назад. Разогнав затворную раму, поршень останавливается. Рама же, в процессе своего движения назад, поворачивает затвор, который отпирает канал ствола, извлекает и выбрасывает стреляную гильзу. Собственно, вот так вот просто и без каких-либо сверхъестественных нюансов достигается вполне удовлетворительная результативность ведения огня.


Снайперская винтовка Драгунова со складным прикладом (СВДС)

Вооруженные силы Азербайджана

Вооруженные силы Армении

Вооруженные силы Боливии

Снайперская винтовка Драгунова стоит на вооружении нашей страны с 1963 года и является второй по популярности в мире снайперской винтовкой после созданных на базе американской Remington 700.

Отличные технические характеристики даже сегодня, узнаваемая внешность и оригинальный звук выстрела сделали СВД популярной и среди гражданских. Она присутствует в играх, книгах, о её точности и пробивной силе множество историй, часто с долей выдумки.

История создания

В 50-х годах происходило перевооружение армии СССР, в связи с чем потребовалась современная самозарядная снайперская винтовка, ведущая огонь одиночными выстрелами.

Е. Ф. Драгунов, работающий с 1945 года старшим оружейным мастером, и известный созданием своего спортивного огнестрельного оружия, в 1962 году начал проектировать свою винтовку. Параллельно разработку вёл А. Константинов, оба конструктора завершили свои проекты примерно в одно время, оружие Драгунова показало себя на испытаниях точнее и продемонстрировала большую кучность стрельбы.

В 1963 году винтовку, получившую название СВД, приняли во вооружение советской армии.

Особенности

Будущая винтовка должна была выполнять лишь определённые цели и универсальности от неё не требовалось, зато поставленные цели не были легко выполнимыми. Требовалась высокая надёжность, подразумевающая увеличенные зазоры между движущимися частями, при этом высокая точность подразумевала как можно более жёсткую конструкцию с минимальными зазорами.

Также тяжёлое оружие обладает лучшей стабильностью и показывает более высокую кучность при стрельбе, но требовалось создать лёгкую винтовку.

При создании Драгунов использовал конструкцию затвора, применённую им ещё в спортивном оружии. Канал ствола закрывался затвором, который поворачивался против часовой стрелки и имел два боевых упора, плюс использовал досылатель патрона как третий. Такая схема работы делает площадь боевых упоров больше не меняя габариты самого затвора, что положительно влияет на кучность стрельбы.

Флажковый предохранитель не только блокирует спусковой крючок, но ещё и запирает затворную раму, не давая ей двигаться назад. Единственный режим стрельбы – одиночный. На стволе имеется пламегаситель, защищающий ствол от загрязнения и маскирующий стрельбу ночью.

Магазин содержит в себе 10 патронов калибра 7,62х54R, используются обыкновенные, трассирующие, бронебойно-зажигающие винтовочные патроны, снайперские 7Н1 и 7Н14 патроны, патроны с экспансивными пулями JSP и JHP.

Технические характеристики, точность и кучность

Благодаря самозарядке, производящейся с помощью энергии пороховых газов, СВД имеет хорошую боевую скорострельность – до 30 выстрелов в минуту.

Используется прицел ПСО-1, обеспечивающий стрельбу на дальность до 1300 метров, однако, подобная стрельба не отличается точностью и имеет смысл лишь в качестве отвлекающей либо при наличии групповых целей.

Нарезы в стволе при принятии на вооружение находились с шагом в 320 мм, позже шаг уменьшили до 240 мм, благодаря чему уменьшилось рассеивание бронебойно-зажигательных пуль, но увеличилось с 8 до 10 см при стрельбе на дистанцию 100 метров рассеивание прочих.

Возможно использование специально разработанного снайперского патрона, включающего в себя пулю с сердечником из стали, что повышает кучность в 2,5 раза.

Согласно нормативам, дальность прямого выстрела по цели высотой 30 сантиметров составляет 350 метров, по цели высотой 50 сантиметров – 430 метров, по подвижной цели со скоростью бегущего человека высотой 150 сантиметров – 640 метров.

Отличные тактико-технические характеристики позволяют опытным стрелкам поражать вертолёты и самолёты, летящие на небольшой скорости. В 1989 году был сбит реактивный штурмовик Cessna A-37B, также известны случаи поражения разведывательных беспилотников RQ-11 Raven.

СВДС

В 1991 году винтовка подверглась модернизации, получив укороченный ствол, усовершенствованные пламегаситель вместе с газоотводным узлом, складывающийся направо приклад и новый прицел ПСО-1М2.

Модернизация была вызвана необходимостью уменьшить длину оригинального оружия, которая делала неудобной его транспортировку внутри военной техники.

СВДК

В 2006 году появилась крупнокалиберная модификация 6В9, предназначенная для уничтожения целей, защищённых бронежилетами, внутри лёгкой техники или за укрытиями.

Используется 9,3?64 мм 7Н33 патрон, чья пуля обладает энергией около 4900 Дж, что позволяет с вероятностью 80% на дистанции 100 метров пробивать броню толщиной 1 сантиметр.

Создана на базе СВД, однако, изменениям подверглись многие узлы с целью адаптировать оружие под использование мощного патрона.

Ствол частично прикрыт перфорированным кожухом из стали, призванным уменьшить нагрузки на цевье и сошки. Приклад и пистолетная рукоятка аналогичны применяемым на СВДС, но тыльник приклада из резины значительно увеличен из-за выросшей отдачи при стрельбе. Установлен сменный пламегаситель.

Прицеливание происходит с помощью прицела 1П70 Гиперон, кучность при стрельбе на дистанцию 300 метров находится на уровне 18 сантиметров.

СВУ

Снайперская винтовка укороченная появилась в 90-х годах и используется как снайперское оружие, применяемое в городских условиях. Создана на базе СВД, но с компоновкой булл-пап, предусматривающей вынесение спускового крючка перед магазином и ударным механизмом.

На стволе находится глушитель, понижающий звук выстрела на 10% относительно СВД и рассеивающий его для невозможности определения позиции снайпера, также подавляет дульное пламя.

Способна вести автоматическую стрельбу очередями, но такой режим применяется лишь в экстренных ситуациях из-за высокой отдачи и магазина малой ёмкости.

Выводы

Несмотря на внушительный возраст, винтовка остаётся актуальной даже сегодня. Удачная конструкция делает её эргономичным и сбалансированным оружием, из которого прицельная стрельба ведётся с удобством, а скорострельность, достигающая 30 выстрелов в минуту, выделяет её среди обычных снайперских винтовок.

Снайперы с винтовкой СВДС. Подборка-3

СВДС (индекс ГРАУ-6В3) -российская самозарядная снайперская винтовка, создана в 1991 году. СВДС является одной из модернизацией винтовки СВД для нужд ВДВ РФ, которые хотели получить более компактную винтовку СВД для выполнения своих боевых задач. Винтовка была принята на вооружение армии РФ в 1995 году. Аббревиатура СВДС-расшифровывается, как Снайперская Винтовка Драгунова Складная .

История создания

Проблемой винтовки СВД для десантников являлась ее длинные габариты, которые создавали много проблем при десантировании или перевозки в бронетехнике из-за их ограниченного пространства. Проблема транспортировки СВД в бронетехнике острей встала во время войны 1979-1989 году в Афганистане, после чего ГАУ дало задание по созданию укороченной винтовки СВД. За создание новой винтовки взялось два конструкторских бюро. Изначально было создана две модификации СВДС : СВДС-А и СВДС-Д . СВДС-А-"армейская" укороченная винтовка СВД имела ствол длинной 620-мм. Второй вариант винтовки СВДС-Д-"десантная" имела ствол длинной 590-мм. В итоге было принято решении остановиться только на названии СВДС , а длину ствола уменьшит до 565-мм (у штатной винтовки длина ствола 620-мм). Модернизацию винтовки изначально вел ее создатель-Евгений Фёдорович Драгунов, но из-за возраста и болезни он не смог закончить модернизацию винтовку. Закончить работу по модернизации винтовки было поручено Азарию Ивановичу Нестерову имевшего 40 летний опыт работы в области проектирование стрелкового оружия.

При модернизации винтовки СВД было решено уменьшить размер винтовки за счет установки складного приклада и уменьшения размера ствола. Для решения таких задач было решено увеличить толщину ствола, уменьшит размер ствола и пламегасителя. Увеличение толщины ствола решало проблему колебания ствола, уменьшения нагревания, что положительно влияет на кучности стрельбы. Штатный приклад был заменен на складной трубчатый приклад, который складывался на правую сторону и пистолетную рукоятку. Создание складного приклада оказалась самой сложной задачей, хоть и кажется простой. Приклад должен был промыкаться, так идеально, что бы не создавалось люфтов до и после выстрела, так как люфты значительно снижают кучность во время стрельбы. На прикладе имеется не съемный "щекой", которая фиксируется в положении для стрельбы из оптического или механического прицела. Торец приклада выполнен из полиамида. Во время модернизации изменению подверглась ствольная коробка, так как нужен было разместить узел крепления складного приклада. Дополнительно изменению подвергся корпус спусковой крючок и спусковой механизм. Для упрощения конструкции и обслуживания газовый регулятор был упразднен, хотя имеются варианты с регулятором. Ствол не предусматривает крепление для штык-ножа, упразднен как архаизм.

Автоматика

Автоматика СВДС работает за счет отвода части пороховых газов из канала ствола. Отведённые газы давят на поршень с длинным ходом, который толкает затвор для совершения нового цикла перезарядки. Во время отката происходит отпирание ствола и экстракция гильзы. При откате ствола происходит взвод УСМ и сжатие боевой пружины, которая толкает затвор в исходное боевое положение, при возврате затвор захватывает и досылает новый патрон в канал ствола. Запирание патрона происходит с помощи поворота боевой личинки за выступы ствольной коробки. УСМ куркового типа. Шток поршня не имеет жесткого крепления с затвором, плюс относительной длинный ход затвора- увеличивают время перезарядки (на доли секунды). Увеличение время перезарядки уменьшает отдачу и меньше наносит вреда патрону при его засылании в ствол, что положительно сказывается на кучности стрельбы. Введения огня предусмотрено только полуавтоматическое (одиночный). Для питания винтовки используются металлические коробчатые магазины на 10 патронов. Для прицеливания из винтовки можно устанавливать различные оптические прицелы с помощи крепления "ласточкин хвост", при неисправности оптического прицела можно использовать механический прицел. Безопасность винтовки обеспечивает флажковый предохронитель, который блокирует движение затвора и спускового крючка

Винтовка СВДС является продолжением винтовки СВД , сохранив все ее главные качества: высокая надежность, простотой обслуживания, хорошими ТТХ для самозарядных винтовок. Винтовку отличает доступная цена и ее конвейерное производство. СВДС предназначена для вооружение средне-подготовленного армейского состава. Винтовка предназначена для ведения огня на дистанции до 1300 метров, эффективная дальность стрельбы 800 метров. Заявленная прицельна дальность стрельбы в 1300 метров возможна при стрельбе по групповым целям или ведения "беспокоящего огня", что бы враг не высовывал голову из укрытия. Винтовка имеет широкое распространение в Армии РФ.

ТТХ Снайперская Винтовка Драгунова-СВД

Количество выстрелов 10 патронов
Калибр ствола 7,62х54 мм, 565-мм длина ствола
Боевая скорострельность 30 выстрелов в минуту
Максимальная скорострельность нет данных
Прицельная дальность 1300 метров
Максимальна дальность стрельбы 3800 метров
Эффективная стрельба 600 метров
Начальная скорость вылета 810 м/с
Автоматика газоотводная, запирание поворотом лечинки
Вес 4,2 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
Энергия пули 3500 Дж
Размеры 1135 мм-разложенная, 875 мм-сложенная

СВД (Снайперская винтовка Драгунова) | Снайперские винтовки

Снайперская винтовка Драгунова

Официальные снайперы в СССР появились во время второй мировой войны. До этого существовали лишь небольшие группы сотрудников ОГПУ, подготовленных для специальных заданий. В современной армии любая десантная или пехотная рота «доукомплектована» снайперским отделением.

Основное снайперское оружие российской армии — СВД (снайперская винтовка Драгунова) было создано почти полвека назад. С тех пор появилось лишь несколько модификаций винтовки, но ничего лучше и надежней придумано не было.

В 1958 году задание на разработку снайперской винтовки получила группа конструкторов целевого спортивного оружия под руководством Евгения Драгунова. Им предстояло совместить маневренность и неприхотливость самозарядного оружия с точностью и кучностью стрельбы. После долгих испытаний, в 1963 году, на вооружение Советской Армии поступил винтовка под обозначением СВД. Ее основное назначение — поддержка мотострелкового отделения «точечным» огнем.

Главной деталью автоматики СВД является затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Толкатель и поршень выполнены как отдельные детали с собственной пружиной и возвращаются в исходное положение сразу после отброса рамы назад. Ударно-спусковой механизм собран в отдельном корпусе и допускает ведение только одиночного огня. Для удобства прицеливания на приклад крепится регулируемая «щека». На винтовку крепится оптический прицел ПСО–1 четырехкратного увеличения. Для рукопашного боя к СВД может крепиться штык-нож. Специальный 7,62-мм снайперский патрон со стальным сердечником обеспечивает лучшую кучность. Для стрельбы из СВД можно применять все типы патрона 7,62 х 54. Магазин вмещает десять патронов, расположенных в шахматном порядке.

Одним из главных недостатков СВД являлась большая длина (1220 мм). Особенно это чувствовалось при парашютных прыжках. Поэтому специально для десантников был разработан вариант винтовки со складывающимся прикладом — СВД-С. Деревянный приклад был заменен пластмассовой пистолетной рукояткой и складываемым вправо прикладом с несъемной «щекой». Длина модернизированного оружия составила 890 мм.

Следующий, третий вариант модернизации СВД — СВУ (снайперская винтовка укороченная) по системе «буллпап» предложили тульские оружейники («буллпап» — это система, у которой рукоятка управления огнем располагается впереди магазина с патронами, а не позади него, как в «классическом» варианте). В процессе создания обнаружилась возможность без ущерба укоротить ствол на 100 мм. На этой модификации опробовано ствольное устройство, совмещающее глушитель, пламегаситель и дульный тормоз. Это позволило снизить уровень звука выстрела, что обеспечило возможность максимальной маскировки снайпера при условиях боя в городе.

В начале 90-х появился еще одна модификация СВД — СВУ-АС (снайперская винтовка укороченная, автоматическая, с сошками). Основным заказчиком «снайперского автомата» стало МВД. СВУ-АС планировалось использовать как оружие штурмовых групп.

На сегодняшний день все модификации СВД находятся на службе не только в Российской армии и подразделениях МВД, но и с незначительными изменениями состоят на вооружении еще нескольких стран. СВД-С и ее вариант с ночным прицелом признаются зарубежными специалистами как лучшие самозарядные снайперские винтовки в мире.

Тактико-технические характеристики снайперской винтовки СВД

Калибр 7,62 мм
Применяемый патрон 7,62x54R
Емкость магазина 10 патронов
Вес сл снаряженным магазином 4,21 кг
Длина 1220 мм
Длина ствола 620 мм
Высота с оптическим прицелом 230 мм
Рабочая скорострельность 30 в/мин
Начальная скорость пули 830 м/с
Прицельная дальность 1300 м
Прицельная дальность с ночным прицелом 300 м

Снайперская винтовка Драгунова СВД (Россия / СССР)

Снайперская винтовка СВД

В 1958 году ГРАУ (Главное Ракетно-Артиллерийское Управление) Генштаба Советской Армии объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии. В конкурсе победил коллектив, возглавляемый Е.Ф. Драгуновым - главным конструктором, руководителем группы разработчиков целевого спортивного оружия, представившим новую снайперскую винтовку – СВД.

В 1963 году СВД (Снайперская винтовка Драгунова) была принята на вооружение Советской Армии.


Устройство СВД:
1 - рама 6В1. 2-7; 2 - ударник 6В1 2-5; 3 - крышка 6В1. сб. 5;
4 - стержень направляющий 6В1. 5-6; 5 - втулка направляющая
6В1. 5-5; 6 - затвор 6В1. 2-1; 7 - ось выбрасывателя 6В1. 2-3;
8 - штифт ударника 6В1. 2-6; 9 - пружина выбрасывателя 6В1. 2-4;
10 - выбрасыватель 6В1. 2-2; 11 - пружина возвратная 6В1. 5-4;
12 - хомутик планки прицельной 6В1. 48; 13 - планка прицельная
6В1. 1-21; 14 - накладка левая в сборе 6В1. сб. 1-3; 15 - пружина
толкателя 6В1. 1-24; 16 - защелка газовой трубки 6В1. 1-38;
17 - камера газовая 6В1. 1-15; 18 - поршень газовый 6В1. 1-22;
19 - трубка газовая 6В1. 1-25; 20 - регулятор газовый 6В1. 1-53;
21 - корпус мушки 6В1. 1-20; 22 - мушка 6В1. 1-17; 23 - толкатель
6В1. 1-23; 24 - основание мушки 6В1. 1-16; 25 - ствол 6В1. 1-1;
26 - кольцо верхнее в сборе 6В1. сб. 1-1; 27 - чека кольца 6Bl.
сб. 1-7; 28 - сальник в сборе 6В1. сб. 1-8; 29 - накладка правая в
сборе 6В1. сб. 1-4; 30 - кольцо нижнее с пружиной 6В1. сб. 1-5;
31 - корпус магазина 6В1. сб. 6-1; 32 - пружина магазина 6В1. 6-12;
33 - крышка магазина 6В1. 6-11; 34 - планка в сборе 6В1. сб. 6-3;
35 - подаватель 6В1. сб. 6-2; 36 - коробка 6В1. 1-2; 37 - щиток в
сборе 6В1. сб. 3; 38 - механизм ударно-спусковой 6В1. сб. 4;
39 - чека крышки 6В1. сб. 1-2; 40 - приклад 6В1. сб. 7.

Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой, с коротким ходом не связанного жестко с затворной рамой газового поршня (для уменьшения массы подвижных частей автоматики). В конструкции газоотводного узла предусмотрен двухпозиционный газовый регулятор. Запирание ствола - поворотом затвора, имеющего 3 боевых упора.

Ряд черт в устройстве СВД напоминает автомат Калашникова - автоматика также действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, запирание канала ствола производится поворотом затвора, причем затвор, поворачиваясь при отпирании, несколько страгивает назад гильзу, облегчая ее последующее извлечение из патронника. Похожа и форма затвора. Основное отличие автоматики СВД - это затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Толкатель и поршень выполнены как отдельные детали с собственной пружиной и возвращаются в исходное положение сразу после отброса рамы назад. Возвратный механизм затворной рамы включает две пружины, это обеспечивает плавность работы автоматики.

Ударный механизм - куркового типа, с такой же формой боевой пружины, как и у АК-47. УСМ выполнен в отдельном корпусе, что снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком.

На дульной части ствола крепится цилиндрический щелевой пламегаситель. Он имеет пять продольных щелей расположенных и спрофилированных так, что пламегаситель играет еще и роль компенсатора. Кроме того, он маскирует выстрел при стрельбе ночью и предохраняет ствол от загрязнения.

Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки. Спуск обеспечивает производство выстрела только при полностью запертом затворе.

Цевье, состоящее из двух половин, снабженных большим числом продольных прорезей, служащих для охлаждения, приклад рамочный с интегрированной пистолетной рукояткой первоначально изготовлялись из прессованной фанеры. В 1990-х годах фанеру заменили стеклонаполненным полиамидом.

Винтовка имеет деревянный приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. На приклад крепится "щека". Затыльник приклада и "щека" не регулируются. В более современных винтовках приклад и накладки изготавливаются из пластмассы.

Центр тяжести заряженной винтовки располагается почти точно на уровне магазина.

Магазин вмещает десять патронов, расположенных в шахматном порядке.


оптический прицел ПСО-1

Ствольная коробка фрезерованная из стали.

Штатно винтовка комплектуется ружейным ремнем для переноски.

Для рукопашного боя к СВД может крепиться штык-нож.

Винтовка оснащена несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева. Помимо основного оптического прицела ПСО-1, фиксированной кратности 4Х (ПСО-1М2, 1П21 ) и подсветкой сетки на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ, НСПУМ или НСПУ-З (1ПН75).

Снайперская винтовка СВД с установленными ночными прицелами маркируется, как СВДН.

СВДН
с установленным ночным прицелом

Для стрельбы из снайперской винтовки применяются винтовочные патроны калибра 7.62х54R (7.62х53) с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14).

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.


СВД
при стрельбе

При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).

В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

СВД
с пластмассовым прикладом и накладками
более поздний модернизированный вариант

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

Калибр, мм7.62x54R
Вес без патронов и прицела, кг3.8
Длина, мм1220
Длина ствола, мм620
Начальная скорость пули, м/с830
Прицельная дальность, м
- с открытым прицелом
- с оптическим прицелом
- с ночным прицелом

1200
1300
300
Темп стрельбы, выстр/мин30
Емкость магазина, кол. патронов10

По мнению большинства специалистов, винтовка эргономически удачно спроектирована: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела. По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5 выстр/мин, винтовка Драгунова, по утверждению экспертов, достигает 30 прицельных выстрелов в минуту.

СВД обладает хорошей кучностью стрельбы: на дальности 1000 м срединное отклонение попаданий не превышает 560 мм.

СВД широко использовалась практически во всех боевых операциях, проводимых Советской и Российской армиями с момента ее принятия на вооружение, и показала себя исключительно надежным и удобным в обращении образцом стрелкового оружия.

На базе снайперской винтовки Драгунова выпущен целый ряд модификаций - винтовка СВД-С с укороченным стволом и складным вбок прикладом, гражданские охотничьи карабины "Медведь" и "Тигр".

Копии и клоны СВД стали выпускаються и за рубежом, при этом среди них встречаются как довольно точные копии (например, китайские винтовки Тип 85 калибра 7.62х54R и NDM-86 калибра 7.62х51) так и имитации на базе конструкции автомата Калашникова, такие как румынская винтовка FPK.


снайперская винтовка Драгунова

SVD Специальная винтовка для стрелков | Military-Today.com

Страна производитель Советский Союз
Введен в сервис 1963
Калибр 7,62x54 ммR
Масса (пустого, с прицелом) 4,3 кг
Длина 1225 мм
Длина ствола 620 мм
Начальная скорость пули 830 м / с
Емкость магазина 10 патронов
Прицельная дальность 1 300 м
Дальность эффективного огня 800 м

Эта винтовка был разработан Евгением Драгуновым в конце 1950-х - начале 1960-х годов.Он выиграл конкурс у двух других конкурирующих проектов и был Принят на вооружение Советских вооруженных сил в 1963 году как СВД. Полноценное производство этой винтовки началось в 1964 году. Это стало стандартной поддержкой отделения оружие на вооружении Советских Вооруженных Сил. Также было экспортировано странам Варшавского договора и союзникам СССР. В настоящее время его используют Россия и не менее 30 других стран. Он был произведен по лицензии в Китай. Копия этого оружия была произведена в Иране. С его Введение СВД участвовала в бесчисленных войнах.Производство этой винтовки в России продолжается.

В СВД - это оружие поддержки отряда, оптимизированное для скоростной стрельбы на средних дистанциях. бой. В России это считается снайперской винтовкой, однако уступает по характеристикам производительность большинства западных снайперских винтовок. Это тактическая винтовка, чем настоящее снайперское оружие. СВД не создавалась для хорошо подготовленных снайперов. команды, но для назначенных стрелков увеличивать дальность стрельбы отряд. Он может поражать цели вне досягаемости Автоматы Калашникова.Вся концепция этого оружия в том, что обычный человек с помощью простых инструкций может успешно поражать цели. Стоит упомянуть что во время холодной войны у Советской Армии не было специальной снайперской винтовки. в его инвентаре кроме СВД из-за его доктрины.

Этот Тактическая винтовка рассчитана на боеприпасы с закраиной 7,62x54 мм. это стандартный боеприпас, используемый для винтовок и пулеметов. СВД использует специально разработанные боеприпасы снайперского класса для прицельной стрельбы.Он намного точнее стандартных боеприпасов. С этим специальным боеприпасом СВД по точности не уступает американским. M24 и M110 снайперское оружие. СВД также может стрелять стандартными боеприпасами 7,62х54 мм, хотя с пониженной точностью. Стандартные боеприпасы доступны в вид обычных, трассирующих или бронебойно-зажигательных снарядов.

СВД - это газовое оружие. Его внутренние механизмы имеют ряд сходств с Калашников Штурмовая винтовка.Это оружие оказалось надежным и устойчивым к злоупотребление. Эта винтовка имеет ручной предохранитель. Ствол относительно тонкий для экономии веса. Советы и страны Варшавского договора не использовал стрелковое оружие с тяжелыми стволами.

СВД - это полуавтоматическое оружие. Он имеет более высокую скорострельность и может производить гораздо более прицельные выстрелы по сравнению с винтовками с продольно-скользящим затвором. тем не мение Есть и недостатки полуавтоматического проектирования. Израсходованные дела катапультируется вбок и может замаскировать стрелка.

Оригинал СВД имеет деревянное цевье и каркасный деревянный приклад. Акция имеет съемный упор для щеки. Текущая серийная версия, СВД-М, имеет черный полимерный приклад и цевье.

СВД - это питается из магазинов на 10 патронов. К винтовке прилагается четыре запасных журналы.

Эта винтовка комплектуется оптическим прицелом ПСО-1. Имеет 4-кратное увеличение. В шаблон сетки прицела прост в использовании и позволяет оценить дальность быстро и достаточно точно без математических расчетов.Также есть запасные прицельные приспособления. Прицельная диапазон 1 300 метров с оптическим прицелом и 1 200 метров с резервным прицелом. Оптический прицел установлен сбоку и не блокирует утюг. Достопримечательности. Таким образом, стрелок может использовать любой прицел в любое время. Дальность эффективного огня до 800 метров. Однако считается нормальным, что в этом диапазоне только 1 из 8 Снаряды поражают цель размером с торс. СВД чаще всего используется на дальностях до 600 метров. В 1985 - рекордное количество убитых во время советской войны в Афганистане. с 1350 метров из винтовки СВД.

А К винтовке может быть установлен нож-штык. Это еще одна особенность необычное для снайперского оружия.

Варианты

SVDN приходит оснащен ночным прицелом. В остальном он похож на СВД.

СВДС имеет укороченный ствол с новым пламегасителем и складывающийся вбок приклад. Он был разработан в начале 1990-х годов для авиадесантников. войска. Эта винтовка имеет полимерную мебель.Также немного улучшенные внутренние механизмы. SVDSN - это ночная версия, которая поставляется с ночным прицелом.

СВУ, а вариант СВД с компоновкой булл-пап с укороченным стволом. Как В результате это оружие намного компактнее. Но его эффективный диапазон составляет всего 400 метров. Он был разработан в конце 1970 г. для советских воздушно-десантные войска. Принят в 1994 году правоохранительными органами. силы как оружие городского боя. Выпускался только в небольших числа.

СВД-М, а текущая серийная версия СВД. Имеет черный полимер мебель.

Тип 79, а Китайская лицензионная версия СВД. Также есть улучшенный Тип 85. Обе эти винтовки используются вооруженными силами Китая. силы, военизированные формирования и правоохранительные органы. Китай разработал ряд коммерческих клонов СВД.

SWD-M, an улучшенная польская версия с тяжелым стволом и съемной сошкой.Он использует прицел с 6-кратным увеличением. Винтовка принята на вооружение в 1998 году.

Аль Кадесих. Это иракский гибрид между СВД и румынской PSL. Хотя его внешне напоминает СВД, имеет ряд различия.

Снайперская винтовка Драгунова 7,62x54 мм (СВД)

У русских есть хорошо продуманное снайперское оружие - 7,62-мм снайперская винтовка Драгунова (СВД). Полуавтоматическая винтовка Драгунова была принята на вооружение в 1963 году и была самой совершенной из всех моделей этого типа винтовки.Максимальная дальность стрельбы полуавтомата Драгунова с оптическим прицелом составляет 1300 метров. Он позволяет вести успешную стрельбу в сумерках, в темноте и в пасмурную погоду, когда вести огонь с открытым прицелом затруднительно.

СВД представляет собой полуавтоматическое оружие с газовым приводом, коробкой на 10 патронов с магазинным питанием, размером 7,62 мм x 54 (в оправе). Оснащен металлическими прицельными приспособлениями и 4-кратным оптическим прицелом ПСО-1 с аккумуляторной подсветкой прицельной марки. PSO-1 также включает метаскоп, который может обнаруживать источник инфракрасного излучения.Используемое бывшими армиями Варшавского договора, это прикладное оружие с отверстием для большого пальца / пистолетной рукояткой весит 9,64 фунта с оптическим прицелом и магазином на 10 патронов. Это оружие имеет длину 48,2 дюйма, ствол диаметром 21,5 дюйма, начальную скорость 2722 кадра в секунду и максимальную эффективную дальность от 600 до 800 метров.

Советский Союз снабдил свои войска полевыми очками, оснащенными системой ИК-обнаружения, и та же система использовалась в прицеле снайперской винтовки Драгунова (СВД), оба хороших пассивных детектора, причем последняя также способна «отговорить» от недисциплинированного использования на со стороны любого возможного противника.

Минобороны России закупит новые снайперские винтовки в следующем году, сообщил 26 декабря 2012 года заместитель министра обороны Юрий Борисов. В соответствии с программой закупок вооружений на 2013 год, 12,7-мм винтовки Дегтярева 6С8-1 будут закуплены для Вооруженных сил России, а с 2014 года. По его словам, министерство начнет закупку 7,62-мм винтовок Драгунова, 9-мм ВСС и 12,7-мм АСВК, а также новых оптико-электронных прицелов.

К 2016 году Россия планирует направить в мотострелковые и танковые бригады в общей сложности до 1000 снайперов, способных поразить врага на расстоянии 1-2 км.Следующее поколение снайперов будет набираться из военнослужащих-контрактников и проходить более длительный период обучения.

Снайперы будут выпускать классические винтовки Драгунова СВД калибра 7,62 миллиметра и ВС 9 миллиметров. Это представляет собой отмену принятого в 2011 году решения о прекращении производства винтовок Драгунова, которые считаются более низкими по сравнению с винтовками НАТО. Тем не менее, «Драгунов» имеет то преимущество, что он отлично работает в неблагоприятных погодных условиях, что может объяснить его популярность среди бойцов чеченского сопротивления.

Несмотря на то, что в высокоточной снайперской винтовке СВД Драгунова советской эпохи используется короткоходная газопоршневая система, некоторые эксперты по-прежнему утверждают, что система прямого попадания газа обеспечивает более высокую точность, чем огнестрельное оружие, использующее газопоршневую систему.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org


СВД Драгунова - самая популярная боевая снайперская винтовка за всю историю

СВД Драгунова была стандартной снайперской винтовкой Советской Армии с 1965 года, она также была принята на вооружение других армий Варшавского договора, а также копировалась китайскими, египетскими Иракские и югославские производители.Советский Союз был первым, кто принял на вооружение полуавтоматическую винтовку для снайперских целей, в то время, когда все другие армии считали эту полуавтоматическую винтовку для снайперских целей, в то время как все другие армии считали, что полуавтоматика не была достаточно точной для этого. роль.

Введение

СВД Драгунова, по большей части ошибочно принимаемое за обычную снайперскую винтовку, на самом деле является специальной стрелковой винтовкой. Он предназначен для того, чтобы его мог носить член пехотного отделения и использовать для ведения прицельного огня на расстояние до 800 метров.Любой, кто знаком с отчетами о Великой Отечественной войне, не может не отметить то внимание, которое Советская армия уделяла снайперской стрельбе. В послевоенное время этот акцент оставался неизменным, и для выполнения снайперской роли Советский Союз разработал одну из лучших современных снайперских винтовок. Это СВД, иногда известная как Драгунов.

Драгунов, когда он появился, был единственным стрелковым снарядом (DMR) . С тех пор это стало широко распространенной концепцией, и большинство армий используют DMR.Винтовка была классной. Его эксплуатировали как переросший АК-47 (правда, механически это почти не при чем).

История

Винтовка Драгунова СВД впервые появилась в 1963 году и с тех пор является одним из самых ценных трофеев пехоты. Это полуавтоматическое оружие, использующее те же принципы действия, что и штурмовая винтовка АК-47, но связанное с переработанной газовой системой. В отличие от АК-47, в котором используется короткий патрон 7,62-мм (0,3 дюйма) x39, СВД стреляет более старым патроном 7.62-мм патрон x54R с закругленной кромкой, первоначально представленный в 1980-х годах для винтовок Мосина-Нагана. Этот снаряд остается хорошим снайпером, и, поскольку он все еще используется на некоторых российских пулеметах, его наличие не проблема.

Морские пехотинцы США практикуются в стрельбе из винтовки СВД Драгунова советского производства (Фото: XY)

Конструкция

СВД Драгунова работает, в принципе, так же, как и автомат Калашникова, с использованием газового поршня и поворотного затвора . Но есть два очень существенных отличия.Во-первых, автоматический огонь не предусмотрен, поскольку в снайперской винтовке это не нужно. А во-вторых, действие газового поршня другое. В автомате Калашникова, как и в большинстве газовых армейских винтовок, используется длинноходный поршень, который дает большой запас мощности для борьбы с грязью и липкими гильзами, но смещает баланс автомата при движении.

Это не способствует точности, поэтому в СВД Драгунова используется поршень с коротким ходом, который перемещается всего на долю дюйма и дает затворной раме резкий удар, передавая достаточный импульс, чтобы отбросить его назад и инициировать цикл перезарядки.Можно предположить, что снайпер будет содержать свою винтовку в чистоте и смазке и заботиться о боеприпасах, поэтому запас мощности не нужен.

У СВД длинный ствол, но оружие настолько сбалансировано, что им удобно обращаться, а отдача не чрезмерна. Стрельба из оружия обычно ведется с использованием пращи, а не сошек, которые предпочитают в других местах, а для облегчения прицеливания предусмотрен оптический прицел PSO-1. Он закреплен на левой стороне ствольной коробки и имеет увеличение х4.

Схема снайперской винтовки СВД Драгунова. К сожалению, современные инфракрасные прицелы не нуждаются в ИК-подсветке, поэтому от этого прибора больше нет особого применения.

Инфракрасный детекторный элемент фактически используется в качестве пассивного ночного прицела, хотя обычно он используется вместе с независимым источником инфракрасного освещения цели.Базовые боевые прицелы приспособлены к использованию при выходе из строя оптического прицела.

Пожалуй, самой странной особенностью снайперской винтовки является то, что СВД Драгунова снабжен штыком, обоснование этого остается неопределенным. Также предусмотрен коробчатый магазин на 10 патронов.

Точность на дальних дистанциях

Испытания показали, что СВД Драгунов может вести точный огонь на дальностях более 800 м. Несмотря на длинный ствол, из этого оружия приятно обращаться и стрелять. СВД были предоставлены многим странам Пакта Уоршоу и другим странам, а оружие использовалось в Афганистане, некоторые из них попали в руки моджахедов.Кажется разумным предположить, что SCD ​​по-прежнему используется в России и в других бывших государствах-клиентах СССР. Китайцы производят прямую копию SCD и предлагают эту версию на экспорт, указывая эффективную дальность действия 1000 м (621 фут).

СВД Драгунова - мощное оружие, которое не скрывает. Точность разумная, но не звездная. Учитывая высочайшее качество боеприпасов, он способен произвести 3 выстрела в пределах круга 1 ″ -1 1/2 ″ на 100 ярдов. Но имейте в виду, что он использует те же боеприпасы, что и советские / российские ручные пулеметы 7.62 × 54р.

СВД Драгунова с оптическим прицелом ПСО-1 (Фото: Vk)

На практике в основном использовались боеприпасы этого пулемета, а точность была порядка 2-3 групп выстрелов на 100 ярдов. Это ограничило его эффективную дальность примерно до 500 ярдов. Полуавтоматические снайперские винтовки позволяют быстро производить последующие выстрелы, но выбор стреляных гильз может выдать снайперскую позицию. Как я уже сказал, это крепкое, надежное и простое оружие. Но такие вещи, как точность, качество нажатия на спусковой крючок и оптика, отстают от западных образцов.

Однако я ни в коем случае не хотел бы сталкиваться с врагом, вооруженным в бою. В большинстве случаев, благодаря снайперской тактике и способности самой винтовки, солдат, вооруженный одной из них, мог поддерживать достаточную дистанцию, чтобы вести смертельный огонь, находясь вне досягаемости солдат, вооруженных стандартными штурмовыми винтовками различных типов.

Технические характеристики: СВД Драгунов

9004
Производитель: Советский Государственный Арсенал, Концерн Калашников, Ижевск, СНГ
Спроектировано: 1958-1963 1958-1963
1963-настоящее время
Тип: газовый, полуавтоматический
Калибр: 7.62 мм Русский M1891
Ствол: 24,5 дюйма (622 мм)
Масса (пустой): 9,5 фунта (4,3 кг) с прицелом
Эффективная дальность стрельбы 800 м (875 ярдов)
Скорострельность: полуавтомат
Емкость магазина: 10-зарядный коробчатый магазин

Снайперская винтовка СВД разработана Евгений Драгунов поступил на вооружение Советской армии в 1963 году в качестве основной пехотной снайперской винтовки.Это заменил самозарядный карабин СКС Симонова. Вскоре после распространения в советских вооруженных силах винтовка СВД поступила в служба со всем армии стран Варшавского договора и страны лояльные к СССР. С 1963 года он использовался практически во всех военные конфликты и отлично себя зарекомендовали. Недавно это было в Служит с более чем 50 странами и используется армией и полицией.

Винтовки автоматические работают на принцип возврата газа.Рукоятка перезаряжания расположена с правой стороны. Это сделано в одна деталь с замковой рамкой. СВД ведет только одиночный огонь. Переключатель режима огня также действует как предохранитель. При включении блокирует рукоятку перезаряжания и спусковой крючок, но позволяет узнать, вставлен ли патрон в канал ствола. более того предохранитель блокирует окно для извлечения гильзы и предотвращает попадание пыли и грязь от попадания внутрь.

Такая конструкция ружей была уже одобрен Ю.Драгунова в ранее разработанных им спортивных винтовках.

СВД имеет хорошее эргономика и баланс положительно влияют на точность стрельбы, поскольку сила отдачи концентрируется вокруг ось оружия К тому же у него недостаточная отдача. Его легко удерживать при прицельном выстреле. Стрелок СВД уверенно держит это винтовка и именно этот фактор может сыграть ведущую роль в критической ситуации.

Сравнение Снайперская винтовка Драгунова с другими винтовками это практическая скорострельность прицельная стрельба - 30 выстрелов в минуту против 5-6 выстрелов у другого снайпера винтовки.Каждый пехотный отряд в Российской армии от 5 до 8 солдат, имеет одного человека, оборудованного СВД.

Оружие под патрон 1908 г. 7,62x54R мм патрон Мосина и комплектуется пулями трех типов: обыкновенной, трассирующей и бронебойно-зажигательной. более того Стрельба ведется специальными снайперскими снарядами со сбалансированным стальным сердечником пуля разработана специально для этого снайперская винтовка. Эти пули позволяют вести огонь в 2,5 раза лучше. точность по сравнению с обычными пулями.

Дуло ствола укомплектовано с пламегасителем. Он имеет пять отверстий, которые уменьшают вспышку и, следовательно, способность определять снайпер ночью. Кроме того, он уменьшает подбрасывание винтовки и предотвращает попадание грязи и пыли. садится.

СВД имеет съемную двухрядный коробчатый магазин изогнутой формы на 10 патронов.

Винтовка

чрезвычайно надежна в любых условиях и предназначена для тяжелых сражения и неквалифицированное обслуживание.

Отличается ламинированным деревянным приклад слегка трансформируется в рукоять пистолета, удобно держать. Приклад оснащен съемным держателем для челюсти. что упрощает прицеливание. Кроме того, держатель для челюсти можно снять и установить с с любой стороны.

Винтовка

имеет открытый регулируемый вид кроме комплектуется оптическим прицелом ПСО-1 с 4-кратным увеличением или это более поздние версии, такие как ПСО-1М2. Оптический прицел имеет градуированную шкалу обозначить приблизительную дальность до цели.Прицельные марки имеют внутренние подсветка, облегчающая прицеливание в сумерках. Прицел имеет инфракрасный радиационный фильтр. Позволяет стрелять по источникам инфракрасного излучения. Винтовка может быть оснащена различными прицелами ночного видения.

СВД в комплекте многофункциональный нож-штык к ножу автомата АК. Используется для резки провода, молоток или даже как инженерный нож для горных работ. Интересная деталь: СВД - это единственная в мире снайперская винтовка, укомплектованная ножом-штыком.Там возможность установки шумоглушителя, обеспечивающего еще лучшую точность стрельбы чем стрелять без него.

В ВС РФ снайперская вооружен огнем из винтовки СВД нормативы точности:

- через 200 м дистанция: все выстрелы должны уместиться в спичечный коробок;

- Через 100 м Снайперская дальность должна поражать патрон типа СВД (7,62х54R мм).

Винтовка Кучность стрельбы можно измерить и другим способом (стрельба обыкновенная обыкновенная патронов):

Прямой дальность выстрела:
Цель тип Диапазон
Головка форма силуэта R = 15см 350 м
Грудь форма силуэта R = 25см 430 м
Полный размер силуэта R = 75см 640 м
Пули дисперсия
Диапазон Дисперсия
100 м 36 мм
300 м 108 мм
600 м 240 мм
800 м 320 -360 мм
1 000 м 480 - 560 мм

В 1991 году Драгунов Снайпер Винтовку усовершенствовал ижевский завод «Ижмаш».Такой улучшенный снайпер винтовка называется СВД-С и предназначен для воздушно-десантных войск. Отличается немного улучшенной автоматикой, более массивным стволом, модернизированная ствольная коробка, укороченный ствол (590 мм) и новый вспышка укрыватель. Приклад изготовлен из металла или полимерных материалов и складывается до правая сторона. СВД-С имеет меньшую длину на 21% по сравнению с обычной винтовкой. Наряду с СВД-С оригинальный СВД с 1991 г. Выпускается с полимерным прикладом и магазином.

Еще одна модификация СВД «Тигр» ( Tiger ) разрабатывался для гражданского и коммерческого назначения. использовать. Ствол у него немного короче (530 мм вместо 620 мм). "Тигровый" конструкция аналогична СВД.

Преимущества

Мощный раунд обеспечивает хорошие проникающие свойства. Возможность использовать газ Регулятор патронника для изменения скорости отдачи движущихся частей винтовки обеспечивает надежность в неприятных условиях.Кроме того, это надежность не уступает по надежности автомату АК. Удобно и просто в обеспечении. Возможность установки ножа-штыка. 6-кратное число зрячих выстрелы по сравнению с другими снайперскими винтовками.

Недостатки

Огромные размеры оружия делают его неудобным в использовании. внутри зданий или траншей. Массивный замок снижает точность стрельбы.

Принцип нуля 400 метров

Ноль 400 м для AK74 / 5.45x39 очень просто и разработан, чтобы дать стрелку возможность наносить удары до 400 м без каких-либо задержек; кроме того стрелок может прицелиться в одну и ту же точку практически в любом расстояние и есть разумные шансы нанести удар без необходимости знать фактическое расстояние до цель. Цель нуля на 400 м - удалить догадки из оценки дальности и исключить необходимо настроить или изменить что-либо на винтовке или прицеле в пылу боя.При правильном использовании процедура позволяет очень просто и быстро стрелять точно на большинстве дистанций.

В то время как у стрелка СВД есть возможность регулировки высота и горизонтальность через турели на PSO, в практиковать философию вместо этого стрелять быстро с помощью удерживающих устройств и не регулируйте турели, если расстояние до цели очень большое или увеличено нужна точность.Скорость и относительная точность главное ... умение быстро ударить мужчину целевой размер в практических диапазонах поражения является наиболее важно и помогает максимизировать ценность SVD во время помолвки.

Современная российская оптика для серий АК74М и АК100 следуйте этой тенденции и просто устраните традиционные Башенки в стиле ПСО из оптики полностью. Вместо они заменены отверткой, регулируемой по высоте и регуляторы бокового обзора, которые обнуляются один раз, а затем оставляются один в поле.Они также обычно покрываются завинчивающаяся крышка и часто утопленная, чтобы предотвратить их быть случайно потревоженным.

Как использовать 400 м Ноль:
В отличие от обычных 25 или 50 метров нуля и удержания обучения вместо 5,56x45, AK74 обнуляется на 100 м. расстояние с заданной разницей в точке прицеливания vs точка удара. Эта разница в POI и POA позволяет стрелок должен прицелиться с той же точки прицеливания до 400м... выстрелы будут выше или ниже в зависимости от расстояния, но все равно должен попадать классическая мишень высотой 1,7 или 1,5 м где-то сверху грудь до пояса без того, чтобы стрелок что-либо кроме центра тяжести прицеливания (пряжка ремня, согласно российской и бывшей советской доктрине)

Процедура заключается в стрельбе со 100 м и наличии патронов ударить примерно на 22 см выше точки прицеливания.Обычно Рисуется круг диаметром 44 см, и стрелок целится в нижнюю часть. круга. Если патроны попадают в середину, точка удара считается на 22 см выше, а оптика имеет правильное смещение для нуля на 400 м. Обратите внимание, что некоторые карты данных показывают 22 см, в то время как другие показывают 24 см, как для AK74. Кроме того, вы можете обнулить и на 300 м (см. ниже)

Альтернативной процедурой для AK74 является использование уже обнулили прицельные приспособления.Опять же, начиная со 100 м. стрелок может стрелять группой из 5 выстрелов с прицельной планкой установить на «4» или «п». При этом патроны должны быть примерно на 22 см выше, чем они бы приземлились, если бы прицел был установлен на 1. В этом случае оптическая сетка просто набирается. на группу из 5 выстрелов. Выпущена вторая группа из 5 выстрелов. используя оптику для подтверждения нуля.

PO 3.5x21P с отображением данных 400 м для AK74 и RPK74, и Карта данных PK01-VS с отображением данных на 300 и 400 м


Как видно из карточек данных, на самом деле два расстояния до нуля AK74 .... 300 м нуля с помощью На 13 см выше точка удара на 100 м или 400 м при нулевой отметке с точкой удара примерно на 22 см выше на 100 м. В разница на 100 м определяет, на каком расстоянии 5.45 снарядов выпадают, чтобы соответствовать точке прицеливания, и это схождение считается там, где винтовка обнулен на.


Установка боевого прицела на российском АК74 "п" соответствует до 400 м (фактически около 440 м)


PO 3.5x21P Datacard информация:

AK74 400м ноль (POI на 22 см выше чем POA на 100м)
50 м = + 9 см
100 м = + 22 см
150 м = + 32 см
200 м = + 37 см
250 м = + 36 см
300 м = + 32 см
350 м = + 20 см
400 м = 0 см
500 м = -64 см

РПК74 400м ноль (POI на 18 см выше чем POA на 100м)
50 м = + 9 см
100 м = + 18 см
150 м = + 27 см
200 м = + 31 см
250 м = + 31 см
300 м = + 27 см
350 м = + 16 см
400 м = 0 см
500 м = -52 см

PK01-VS Datacard информация:
AK74 300 м ноль (POI на 13 см выше чем POA на 100м)
50 м = + 6 см
100 м = + 13 см
150 м = + 17 см
200 м = + 16 см
250 м = + 11 см
300 м = 0 см
350 м = -17 см
400 м = -43 см
500 м = нет данных

AK74 400 м ноль (POI на 24 см выше чем POA на 100м)
50 м = + 11 см
100 м = + 24 см
150 м = + 33 см
200 м = + 38 см
250 м = + 37 см
300 м = + 32 см
350 м = + 20 см
400 м = 0 см
500 м = -65 см



СВД (винтовка): характеристики.Прицельная дальность

Снайперская винтовка СВД калибра 7,62 была разработана в 1958-1963 годах советскими конструкторами под руководством Драгунова Е.Ф. Это самозарядное оружие, его автоматика основана на использовании энергии пороховых газов, отводимых на газовый поршень из канала ствола.

Выдержки из Советской военной энциклопедии

Снайперы - это специально обученные руки, в совершенстве владеющие искусством маскировки, наблюдения и стрельбы по знакам; Они знают, как поразить цель с первого выстрела.Официально первые снайперы появились в британской армии во время Первой мировой войны. Основная задача таких истребителей - уничтожение важных движущихся, открытых, замаскированных и появляющихся одиночных целей. Это могут быть снайперы противника, наблюдатели, офицеры, офицеры связи и т. Д. Стрелок вооружен винтовкой со специальным прицелом. Для стрельбы он выбирает и обустраивает скрытую позицию. В годы Второй мировой войны все участники вооруженного конфликта широко развернули подготовку снайперов, для этого были созданы специальные школы, проводились сборы и курсы.В СССР массовое овладение этим искусством называлось снайперским движением. К тому же это понятие стало нарицательным, в результате их стали называть стрелками летчиков, артиллерии и танковых войск.

Снайперские винтовки

оснащены оптическими прицелами, которые повышают точность прицеливания и обеспечивают хорошее наблюдение в любых условиях. Для ведения огня ночью орудия оснащены прицелами ночного видения или включают оптическую сетку подсветки. Вплоть до начала 1960-х годов на вооружении Советской Армии не было специализированных снайперских винтовок, использовались карабины Мосина образца 1891/30 года.Однако методы ведения боевых действий менялись, и опыт прошлых локальных конфликтов выдвигал ряд требований к снайперскому делу. Итак, наступил новый этап в развитии этого вида оружия. Теперь все элементы, от патрона и оптического прицела до винтовки, проектировались и изготавливались по специальному заказу.

История создания первой советской снайперской винтовки

В 1958 году Минобороны СССР выдало тактико-техническое задание на разработку калибра 7.62 самозарядное снайперское оружие. Основными конкурентами в этом конкурсе были ижевский конструктор Драгунов Е.Ф. и ковровский конструктор Константинов А.С., кроме того, свои модели представили Симонов С.Г. и коллектив конструкторов Калашникова М.Т. Вариант экспериментальной винтовки Драганова CERV-58 смог сначала «удовлетворить» жесткие требования, выдвинутые военными, после чего появилась доработанная модель CER-61. После проведения сравнительных испытаний опытных образцов Константинов и Драгунов приняли решение о принятии на вооружение проекта Драгунова.Так, винтовка СВД, характеристики которой отвечали всем требованиям, поступила в войска уже в 1963 году под индексом 6В1.

С миром на нити ...

Разработку боеприпаса для новой винтовки проводили сотрудники НИИ № 61 Сабельников В.М., Сазонов П.Ф. и Дворянинов В.Н. Этот патрон с пулей, имеющей Стальной сердечник был принят на вооружение через четыре года после самой винтовки (1967 г.) и получил индекс 7Н1.Советские инженеры Овчинников А.И. и Глызов Л.А. откликнулись на разработку оптического прицела ПСО-1. Самойлов И.А. разработал технологию изготовления высокоточного ствола для этой винтовки. Явно злые языки упоминают схожесть систем СВД и АК, отмечают, что они практически идентичны автоматам с отводом пороховых газов из канала ствола через боковое отверстие, запиранием канала поворотом затвора и двусторонним недействующим. автоматическая мигалка безопасности. Кроме того, ударный механизм курка имеет форму боевой пружины.Безусловно, некоторые элементы были позаимствованы у АК, но винтовка СВД не является копией автомата, это самостоятельная система, и особенности этого оружия, которые мы приводим ниже, служат тому подтверждением.

Интересные отличия винтовки Драгунова, связанные со «снайперскими» задачами

Посмотрим, какие отличия делают это оружие самостоятельной системой. Винтовка СВД имеет затворную раму, не совмещенную с газовым поршнем, которая (как и толкатель) выполнена отдельной деталью с собственной возвратной пружиной.Они занимают исходное положение после откидывания рамы. Движение автоматики разбивается на последовательные движения отдельных частей. Соответственно, это приводит к увеличению времени срабатывания механизма и уменьшению общей массы сопутствующих частей. Этот принцип увеличивает плавность автоматической работы и сглаживает импульсную нагрузку. Кроме того, на выходе газа имеется газовый регулятор, необходимый для адаптации самозарядного механизма для работы в сложных условиях эксплуатации.

Затворный механизм

Винтовка СВД оснащена затворным устройством, имеющим три симметричные боевые части. Это делает процесс запирания более надежным, а также уменьшает угол поворота механизма. Рукоятка перезарядки расположена с правой стороны и выполнена за одно целое с затворной рамой. Сочетание этой массивной конструкции с легкой заслонкой обеспечивает очень надежную работу.

Ударно-спусковой механизм

УСМ данной снайперской винтовки собран в отдельном корпусе, он способен обеспечить только одиночный огонь.Оригинальной особенностью рассматриваемого механизма является использование спускового крючка (помимо его основной функции) в роли разобщителя шептала и усилия спускового крючка. Предохранитель неавтоматического проблескового маячка во включенном состоянии блокирует тягу и спусковой крючок, а также прорезает выемку в ствольной коробке.

Ложи и ложа СВД

Винтовка СВД имеет характерный вырез в прикладе, который своей передней кромкой образует пистолетную рукоятку. Рама позволяет держать оружие левой рукой, ведя стрельбу с упора.К прикладам можно прикрепить неуправляемую съемную «щеку» и затыльник. Лоб образован двумя симметричными накладками ствола с прорезями для лучшего охлаждения винтовки. Накладки снабжены подпружиненной застежкой, благодаря чему точка опоры коробки находится на оси ствола. В результате усилие, создаваемое рукой, поддерживающей винтовку, не влияет на результаты стрельбы. Кроме того, при удлинении ствола, вызванном его нагревом во время выстрела, предплечье немного смещается вперед; Поскольку условия связывания не меняются, смещения так называемой средней точки попадания не происходит.С начала своего существования СВД (фото в этой статье демонстрируют рассматриваемое нами оружие) прошла несколько этапов модернизации. В результате деревянный приклад и цевье были заменены на клееную фанерную плиту, а современная модификация выпускается с пластиковым прикладом и облицовкой из черного полиамида, наполненного стекловолокном. За счет этих изменений уменьшилась масса СВД.

Боеприпасы

Как уже говорилось ранее, калибр СВД - 7,62х53. Винтовка питается от двухрядной металлической отъемной секторной обоймы коробчатого типа, вместимость которой составляет десять патронов.Конструкторы предусмотрели расположение магазина так, чтобы центр тяжести оружия располагался над ним. В результате расход патронов практически не влияет на балансировку винтовки, а значит, и на смещение середины попадания. Для стрельбы из снайпера Драгунова, кроме специального патрона 7Н1, также винтовочный патрон 57-Н-223 с легкой пулей, 7Т2 с трассирующей пулей, а также 7Б3 с бронебойно-зажигательным зарядом и т. Д.

Оптические приборы

Прицел оптический СВД ПСО-1 имеет четырехкратное увеличение поля зрения на 6%.Он оснащен выдвижным защитным капюшоном и резиновым наглазником. Прицельная сетка имеет основной квадрат, рассчитанный на стрельбу на дальность до одного километра, а также дополнительные на 1,1, 1,2 и 1,3 км и шкалу боковых поправок. Кроме того, в ПСО-1 предусмотрена шкала дальности, при которой дальность прицеливания СВД обеспечивает высоту цели 1,7 м (фигура человека в полный рост) с точностью до 50 м. Устройство подсветки прицельной сетки питается от одной батареи, вставленной в специальный отсек в корпусе.В поле зрения оптики вводится люминесцентная пластина, позволяющая обнаруживать источники инфракрасного излучения. В качестве вспомогательного используется механическое устройство - секторный прицел, рассчитанный на дальность до 1,2 км, и регулируемая мушка. Оптика ПСО-1 послужила основой для создания целого семейства прицелов, в том числе ПСО-1 М2. Прицельная дальность СВД у данной модели находится в пределах от 0,1 до 1,3 км. В 1989 году появились новые инструменты. Эта оптика СВД имеет переменное увеличение от 3 до 9, поле зрения 6 ° 11 '- 2 ° 23' соответственно.Кроме того, устройство позволяет использовать подсветку прицельной сетки с возможностью регулировки яркости.

СВД-винтовка: характеристики оружия

Общая длина оружия без штыка составляет 1225 мм, а длина ствола - 620 мм. Масса с снаряженным магазином и оптическим прицелом 4,52 кг. Патрон 7,62х53. Начальная скорость пули - 830 м / с. Боевая скорострельность - 30 выстрелов в минуту (неплохой результат, если учесть только один режим огня у винтовки СВД).Дальность стрельбы с оптическим прицелом составляет 1300 метров, а с механическим устройством - 1200 метров. Емкость магазина - 10 патронов.

Принцип действия

Автоматика оружия работает по принципу отвода дымовых газов через специальное отверстие в канале ствола. Запирание осуществляется поворотом затворного механизма против часовой стрелки. Основное отличие от схемы Калашникова состоит в том, что дозатор патронов также используется как дополнительный боевой упор (третий по счету).Это позволило, не меняя поперечных размеров затвора и угла поворота, примерно в полтора раза увеличить площадь боевых упоров. В результате три точки управления обеспечивают очень устойчивое положение механизма, что не могло не сказаться на повышении кучности стрельбы. При выстреле часть пороховых газов, следующих за пулей через газоотводной канал в стенке ствола, устремляется в газовую камеру и давит на переднюю стенку поршня. В результате поршень вместе с толкателем и затворной рамой отбрасывается назад.

В этот момент канал ствола открывается, затвор вынимает гильзу из патронника и выбрасывает ее из ствольной коробки. После этого рамка затвора сжимает возвратную пружину и курок взвода, то есть ставит взвод автоматического спуска. Далее под действием возвратного механизма все элементы конструкции возвращаются в исходное переднее положение. При этом затвор отправляет очередной патрон из обоймы в патронник и запирает канал ствола, затворная рамка снимает шепот автоспуска от взвода взвода взвода и ставит его на боевой взвод.Запирание канала ствола затвором производится поворотом его влево и установкой боевых выступов в вырезы ствольной коробки.

Чтобы сделать еще один выстрел, нужно отпустить и снова нажать на спусковой крючок. После отпускания тяга переходит в переднее положение и перепрыгивает через обжигающий крюк. При нажатии на крючок крюк поворачивает шептало, тем самым разъединяя его и взвод взвода. Последний под действием боевой пружины вращается вокруг своей оси и ударяет по ударнику, который перемещается в переднее положение и пробивает капсюль.Поджигается пороховая смесь патрона и производится выстрел. Когда будет произведен последний выстрел, затвор отводится назад, а устройство подачи обоймы поднимает упор затвора вверх. Он упирается, а рама останавливается в заднем положении. Это служит сигналом стрелку о необходимости перезарядить оружие.

Концепция использования

Для рукопашного боя к СВД можно прикрепить стандартный штык-нож (6х4). Хотя на снайперской винтовке этот атрибут встречается очень редко и вряд ли нужен.И, тем не менее, не следует забывать, что это оружие создавалось как оборудование для небольших диверсионных отрядов, а это обязывало предусматривать его применение даже в ближнем бою.

В целом конструкция СВД, характеристики которой оказались весьма впечатляющими, явилась весьма удачным компромиссом между общими боевыми и снайперскими требованиями. Кроме того, следует отметить, что эта винтовка была первым армейским оружием, в конструкции которого ярко проявились особенности спортивного снаряжения.Для 60-70-х годов прошлого века СВД обладали очень высокой степенью точности. Опыт подсказал, что с помощью этой снайперской винтовки можно поражать плиточные цели на расстоянии до 800 метров. Дальность СВД для типа «нагрудная фигура» (50х50 см) достигает 600 метров, а «фигура головы» (25х30 см) - 300 метров.

Battle Glory

Довольно высокую популярность эта снайперская винтовка приобрела во время военных конфликтов в Афганистане и Чечне. Это связано с высокой мощностью СВД, характеристики которой позволяли вести точный огонь в горных условиях.Можно отметить, что ни один вид боя не обходится без активного участия снайперов, поэтому этот вид оружия был и всегда будет востребован.

На сегодняшний день различные модификации СВД находятся на вооружении армий более десятка стран мира. Различные варианты выпускались в КНР, Ираке, Румынии. Кроме того, в судьбе рассматриваемой модели проявилось взаимовлияние снайперского, охотничьего и спортивного оружия. Ведь винтовка СВД, созданная с использованием опыта спортивной стрельбы, оказала серьезное влияние и послужила основой для создания серии охотничьих карабинов «Медведь», «Тигр» и ОС-18.

Снайперская винтовка СВД: цена

Начинающих охотников часто интересует, можно ли приобрести в качестве охотничьего оружия боевое оружие, в частности винтовку СВД. Однако закон РФ запрещает продажу VDS в частную собственность. Тем не менее выход есть: Ижевский завод разрабатывает оригинальные боевые экземпляры винтовки Драгунова, снятые с консервации. В результате любой желающий может купить данный экземпляр, изготовленный в соответствии с требованиями криминалистов МВД РФ об ограничении оборота служебного и гражданского оружия.Однако сразу же успокоим читателя - эти изменения никак не влияют на работу и технические характеристики этой винтовки. К его названию добавлена ​​приставка KO, что означает «охотничий карабин». Стоимость СВД 62 тысячи рублей. Если охотника не отпугнет высокая цена, он получит надежное, мощное, проверенное временем отличное оружие, которое верой и правдой прослужит ему год.

Наконец

Снайперская винтовка Драгунова зарекомендовала себя как мощное и надежное оружие, долгие годы оставаясь лучшим общевойсковым образцом.Однако изменение, усложнение и расширение боевых задач, решаемых снайпером в современных конфликтах, потребовало разработки новых систем стрельбы с гораздо большей точностью стрельбы, а также прицела с большей краткостью увеличения. По сути, СВД не была снайперской винтовкой в ​​современном понимании этого слова, ее основной задачей было увеличение дальности эффективного огня бойцов мотострелковых дивизий (всего до 600 метров). А также для оказания необходимой огневой поддержки (для подавления огневых точек).В связи с этим СВД не обязательно должна обладать дальностью и точностью современного снайперского оружия. Поэтому, несмотря на принятие на вооружение новых пехотных систем большей мощности, военные не спешат отказываться от испытанной в боях классики. Так, спецназ получает снайперские винтовки под патрон 8,61 мм, а мотострелковые части продолжают использовать СВД.

Продвинутые прицелы | Список оружия - DayZ - ArmA 2 mod Game Guide

Далее Список оружия Холодное оружие Назад Список оружия Прицельные приспособления

DayZ включает реалистичную баллистическую модель, имитирующую траекторию падения пули.Чем слабее оружие (меньше скорость пули), тем быстрее пуля упадет на землю. Эффект не оказывает большого влияния на меньшие дистанции (менее 200 м), однако он очень заметен при использовании снайперской винтовки или оружия с оптическим прицелом.

Большинство стрелкового оружия в DayZ имеет опцию обнуления (по умолчанию [PageUp] и [PageDown] ), то есть регулировать прицел в соответствии с расстоянием между вами и вашей целью. Его можно изменить в соотношении 100 м, вплоть до максимальной дальности данного оружия (дальности можно найти в списке оружия ниже).Регулировку можно увидеть в верхнем левом углу экрана, прямо под количеством боеприпасов. Значение по умолчанию обычно составляет 300 м.

Самый лучший и точный метод определения расстояния до цели - использовать дальномер . Он позволяет определять расстояние с точностью до 1 м, как показано на экране выше. К сожалению, его использование требует от вас временно отложить оружие или играть в паре (снайпер и дозорный).

Зная расстояние до цели, вы можете использовать прицел двумя способами.Самый простой способ - установить правильную дистанцию ​​и прицелиться по средней точке прицела. Вы также можете прицелиться без регулировки, используя точки, расположенные ниже середины прицела. Используйте среднюю точку на расстоянии 200 м от цели. Дальнейшие точки обозначают прыжок на 200 м, до 1000 м.

Оптимальное решение - использовать оба метода одновременно, поэтому обнуление оружия на нужное расстояние, а затем ручная настройка прицела с помощью точек. Это метод, который вам нужно использовать, когда расстояние до вашей цели не является круглым числом.Правильное использование прицела потребует небольшой практики и ощущения оружия, которое используется в настоящее время. Например, если ваша цель находится на расстоянии 350 м от вас, установите настройку на 300 м и немного приподнимите прицел так, чтобы цель находилась примерно на 1 расстояния между средней и первой точкой ниже середины.

Уникальный прицел, который идет в комплекте с SVD Camo , - это совсем другое дело. Дополнительные линии и шевроны на прицеле служат не только для украшения, но и играют важную роль. Каждый шеврон («крыша») на вертикальной оси является эквивалентом стандартных точек, за исключением самой большой точки над горизонтальной осью, которая используется для стрельбы на дистанции менее 100 метров.

Снайперская винтовка SVD не может быть обнулена, поэтому вам необходимо вручную отрегулировать траекторию пули с учетом расстояния до цели. Зато прицел СВД имеет встроенный дальномер в виде изогнутых линий слева от прицела. Его использование может быть непростым для новичков, но после некоторой практики оно станет очень полезным гаджетом.

Как пользоваться встроенным дальномером? Каждая линия играет роль:

  • горизонтальная линия представляет собой основу, на которой стоит ваша цель
  • короткая кривая - высота присевшей цели (~ 0,5 м)
  • длинная кривая - высота стоящей цели (~ 1,5 м)

Разместите горизонтальную линию так, чтобы цель, на которую вы нацеливаетесь, стояла на ней.Теперь, в зависимости от того, приседает ли цель или стоит, установите дальномер так, чтобы длинная или короткая кривая касалась головы, и считайте расстояние по шкале. Например: если голова цели касается более длинной кривой между точками 4 и 6, это означает, что она находится в 500 метрах от вас.

Встроенный дальномер работает на дистанциях 1000 м для стоящих целей и ~ 650 м для приседающих. К сожалению, в случае с мишенями лежа, это не принесет особой пользы, так что вам придется полагаться на свою интуицию.Вы, конечно, можете выбрать более короткий изгиб и представить себе, где была бы голова цели, если бы она приседала. Это требует некоторой практики и обучения, но выполнимо.

В DayZ , Есть два оружия, которые идут с прицелами с тепловизором и ночным видением. У этих прицелов нет линий, как у снайперских винтовок, поскольку они устанавливаются на штурмовые винтовки. Оба оружия ( FN FAL AN / PVS-4 и L85A2 AWS ) имеют возможность пристрелки, а их дальность составляет 400 м и 300 м.Пристрелки должно быть достаточно, чтобы можно было использовать середину прицела для точной стрельбы на максимально возможной дальности.

Далее Список оружия Холодное оружие Назад Список оружия Прицельные приспособления .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
