Дальность полета томагавк: Крылатая ракета BGM-109 Tomahawk: история, устройство и ТТХ

Содержание

США испытали новейшую модификацию ракеты Tomahawk — Международная панорама

ВАШИНГТОН, 21 августа. /ТАСС/. США провели в минувшее воскресенье испытание новейшей модификации крылатой ракеты Tomahawk, использовав при этом установку вертикального пуска (УВП) Mark-41 (Mk-41), схожие с которой размещены в Румынии и должны быть еще переброшены в Польшу. Об этом сообщил во вторник корреспонденту ТАСС официальный представитель Пентагона подполковник ВВС США Роберт Карвер.

«Это была одна из модификаций [ракеты] Tomahawk Block IV, и в ходе испытания была использована [УВП] Mk-41, хотя и не в такой конфигурации, как для [дислоцированных в Румынии и Польше комплексов] Aegis Ashore», — заявил сотрудник пресс-службы военного ведомства США. Карвер отвечал на просьбу привести детали состоявшегося в выходные дни испытания.

Это было первое испытание Соединенными Штатами крылатой ракеты наземного базирования на дальность, которую запрещал ДРСМД. Российско-американский Договор о ликвидации ракет средней и меньшей дальности утратил силу 2 августа в связи с выходом из него США.

При этом Карвер утверждал, что Aegis Ashore «является сугубо оборонительной системой, которая не способна производить пуски наступательных вооружений». Он не пояснил, как с этим тезисом соотносится факт использования УВП Mk-41 в ходе воскресного испытания. Москва последовательно выражает тревогу по поводу возможного применения объектов Aegis Ashore в Румынии и Польше для запуска крылатых ракет.

Модификация Block IV ракеты Tomahawk имеет неядерную боевую часть. Ракета состоит на вооружении ВМС США с 2004 года (ВМС Великобритании — с 2008 года). Дальность этой модификации составляет 1,6 тыс. км.

Производитель ракеты — корпорация Raytheon — подчеркивает, что она способна часами кружить в воздухе над целью, «моментально менять курс по команде и наносить удар с высокой точностью». Ракета несет видеокамеру, передающую сигнал в режиме реального времени на командный пункт. Ракета может быть перепрограммирована в полете благодаря приемо-передающему устройству спутниковой связи для нанесения удара по одной из 15 заложенных в ее память целей или же вообще направлена в какую-то совершенно иную точку посредством глобальной навигационной системы GPS. В текущем году планируется начать модернизацию этих вооружений. Предполагается, что они будут оставаться на вооружении ВМС США до конца 2040-х годов.

Карвер уточнил, что ракета «поразила цель на суше — на острове Сан-Николас», находящемся в Тихом океане примерно в 100 км от побережья штата Калифорния. «Деталями относительно траектории полета [ракеты] я не располагаю», — сказал представитель военного ведомства США. Ранее Пентагон выложил в интернет фрагмент видеозаписи, на которой на замедленной скорости показан старт ракеты из пускового стакана Mk-41, установленного на колесной грузовой платформе.

В середине марта сотрудники Пентагона заявляли, что испытания ракет наземного базирования на дальность, которую запрещал ДРСМД, намечается провести не только в августе, но и ноябре. Согласно этим данным, в ноябре США планируют провести испытание баллистической ракеты наземного базирования средней дальности. По свидетельству Пентагона, испытываться будет «совершенно новая ракета», схожая с Pershing II. Американские ракеты Pershing II были уничтожены к 1991 году в рамках выполнения ДРСМД.

Карвер не привел на эту тему никаких сведений. «Информации относительно каких бы то ни было предстоящих испытаний у меня нет», — заверил представитель Пентагона.

Слом ДРСМД

Выполнение своих обязательств в рамках ДРСМД США приостановили 2 февраля на основании якобы имевшего место нарушения договора Россией. Впервые в несоблюдении ДРСМД Вашингтон обвинил Москву еще в июле 2014 года. По версии администрации США, нарушением договора стало создание Россией ракеты 9М729. Москва такие заключения Вашингтона отвергала и предъявляла целый ряд встречных претензий относительно выполнения американской стороной договора, затрагивавших, к примеру, элементы системы противоракетной обороны (ПРО) США в Европе.

ДРСМД был заключен Москвой и Вашингтоном в 1987 году. Благодаря ему стороны уничтожили в свое время 2692 ракеты сразу двух классов.

США в феврале предупредили, что в соответствии со статьей 15 договора выйдут из него через шесть месяцев, если Россия не выполнит их определенные требования, включавшие прежде всего уничтожение ракеты 9М729. Москва расценила такие действия Вашингтона как выдвижение заведомо неприемлемых ультиматумов.

Однако, как признал затем помощник президента США по национальной безопасности Джон Болтон, Вашингтон сделал этот шаг в том числе из-за того, что договором не был охвачен Китай.

Реакция России

Как говорилось в обнародованном 5 августа заявлении президента России Владимира Путина, произошедшее «под надуманным предлогом» разрушение «одного из основополагающих документов в сфере контроля над вооружениями» серьезнейшим образом осложнило ситуацию в мире, породило «фундаментальные риски для всех».

«При этом мы не отказываемся от взятых на себя односторонних обязательств, все наши действия будут носить исключительно ответный, зеркальный характер. Это касается разработки, производства и размещения ракет средней и меньшей дальности наземного базирования. Мы не будем их размещать в тех регионах и до тех пор, пока там не будут развернуты ракеты средней и меньшей дальности американского производства», — подчеркнул Путин.

Он предупредил, что нынешние действия США «неизбежно повлекут за собой девальвацию, расшатывание всей несущей конструкции глобальной безопасности».

Кроме того, Путин указал, что «Россия считает необходимым, не откладывая, возобновить полноценные переговоры об обеспечении стратегической стабильности и безопасности». «Мы к этому готовы», — отметил президент.

Крылатая ракета Tomahawk BGM-109 A/С/D

КР выполнена по самолетной схеме (моноплан), имеет корпус цилиндрической формы с оживальным обтекателем головной части, складывающееся и утапливаемое в корпус крыло в центральной части и крестообразный стабилизатор в хвостовой.

Корпус изготовлен из прочных алюминиевых сплавов, графитоэпоксидного пластика и радиопрозрачных материалов. Для уменьшения радиолокационной заметности на корпус, крыло и стабилизатор нанесено специальное покрытие.

Боевой частью стратегической ядерной КР «Tomahawk» BGM-109A служит боеголовка W-80 (масса 123кг, длина около 1м, диаметр 0.27м и мощность 200кт). Подрыв производится контактным взрывателем. Радиус зоны разрушения 3км. Высокая точность стрельбы и значительная мощность ядерной боеголовки стратегической КР «Tomahawk» BGM-109A позволяют с высокой эффективностью поражать сильно защищенные малоразмерные цели. По оценке американских специалистов, вероятность уничтожения защищенного объекта, выдерживающего избыточное давление 70 кг/см

2, одной КР «Tomahawk» составляет 0.85, а БРПЛ «Poseidon-СЗ» — 0.10.

Стратегическая неядерная КР BGM-109C снаряжена моноблочной (полубронебойной) БЧ, a BGM-109D — кассетной, которая включает до 166 малокалиберных бомб BLU-97B комбинированного действия (масса каждой 1.5кг) в 24 связках.

Система управления и наведения КР «Tomahawk» BGM-109 A/С/D представляет собой комбинацию следующих подсистем (см.схему):

  • инерциальной,
  • корреляционной по контуру рельефа местности TERCOM (Terrain Contour Matching),
  • электронно-оптической корреляционной DSMAC (Digital Scene Matching Area Correlator).

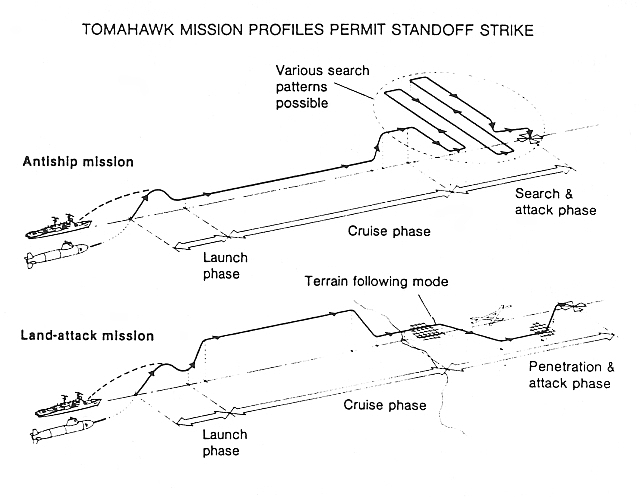

Инерциальная подсистема управления работает на начальном и среднем участках полета ракеты (масса 11кг). Она включает бортовую ЭВМ, инерциальную платформу и барометрический высотомер. Инерциальная платформа состоит из трех гироскопов для измерения угловых отклонений ракеты в системе координат и трех акселерометров, определяющих ускорения этих отклонений. Подсистема обеспечивает определение места КР с точностью 0.8км за 1ч полета.

В систему управления и наведения стратегических КР с обычной боевой частью BGM-109C и D включена электронно-оптическая корреляционная подсистема DSMAC , которая позволяет существенно повысить точность стрельбы (КВО — до 10м). В ней используются цифровые картины предварительно отснятых районов местности по маршруту полета КР .

Для хранения и запуска ракет «Tomahawk» на ПЛА используются штатные торпедные аппараты (ТА) или специальные установки вертикального пуска (УВП) Мк45 (см. схему, фото), а на надводных кораблях-установки контейнерного типа Мк143 (см. схему, фото1, фото2) или УВП Мк41.

Для хранения лодочного варианта ракеты применяется стальная капсула (масса 454кг), заполненная азотом под небольшим давлением (см. фотo1, фото2). Это позволяет сохранять ракету в готовности к применению в течение 30 месяцев. Капсула с ракетой загружается в ТА или УВП как обычная торпеда.

Американские ПЛА имеют по четыре носовых гидравлических ТА, размещенных побортно (по два) под углом 10-12° к диаметральной плоскости корабля и обеспечивающих стрельбу с больших глубин, что значительно снижает демаскирующие факторы. Трубы ТА изготовлены из трех секций: носовой, центральной и кормовой. Загрузка и правильное расположение капсулы с КР в трубах ТА осуществляются с помощью направляющих планок и поддерживающих роликов. Механизм стрельбы связан с приводами открывания и закрывания крышек аппарата. Задняя крышка оборудована водомерно-смотровым окном, позволяющим следить за заполнением (осушением) ТА, манометром, а также кабельным вводом, соединяющим приборы управления КР с пультом управления стрельбой. Гидравлическая система выстреливания КР имеет импульсный воздушный цилиндр высокого давления, гидроусилитель и нагреватель водяной системы. На каждую группу из двух труб ТА одного борта установлен гидроцилиндр. Гидравлическая система действует следующим образом. При подаче воздуха высокого давления из корабельной магистрали в воздушный цилиндр одновременно с перемещением его поршня перемещается сидящий на одном штоке с ним поршень гидроцилиндра. Последний работает на свою группу ТА и подает воду в них через нагнетательную цистерну, соединяющуюся с каждым аппаратом посредством щелевых прорезей.

При движении поршня вода из нагнетательной цистерны под давлением поступает сначала в кормовую часть трубы ТА, а затем через отверстия в капсулу, создавая избыточное давление, необходимое для выброса ракеты из ТА. Рычаги привода открывания передних крышек ТА сблокированы таким образом, что одновременно может быть открыта только одна крышка в группе, а следовательно, один аппарат будет свединен с нагнетательной цистерной.

Управление стрельбой, контроль за состоянием КР в ТА и УВП, их проверка, координация запуска и учет расхода ракет осуществляются с помощью системы управления стрельбой (СУС). Ее компоненты на ПЛА размещаются в центральном посту и торпедном отсеке. В центральном посту лодки находятся пульт управления, ЭВМ и блок преобразования данных. Отображение информации и вывод контрольных данных производятся на индикаторной панели пульта управления. На надводных кораблях СУС хранится в контейнере, установленном в помещении корабельного поста управления оружием. В системе используется математическое обеспечение и интерфейсы для ЭВМ, позволяющие выдавать целеуказание и координировать стрельбу КР «Tomahawk» по наземным объектам с одного корабля другим кораблям соединения или группы.

Функционирование ракетного комплекса происходит следующим образом. С получением приказа на применение ракетного оружия командир объявляет тревогу и переводит корабль в повышенную техническую готовность. Начинается предстартовая подготовка ракетного комплекса, на что затрачивается около 20мин. На ПЛА при стрельбе из ТА морская вода подается в трубу аппарата и через отверстия поступает в капсулу с КР. В этот момент в ракете начинает действовать устройство, создающее внутри ее корпуса избыточное давление, примерно равное внешнему, что предохраняет корпус КР от деформации. Лодка выходит на глубину пуска (30-60м) и снижает скорость хода до нескольких узлов. В систему управления и наведения КР вводятся необходимые для стрельбы данные. Затем открывается крышка ТА, срабатывает гидравлическая система выброса КР, и ракета выталкивается из капсулы. Последняя эжектируется из трубы ТА через некоторое время после выхода ракеты. Ракета связана с контейнером фалом длиной 12м, при разрыве которого (через 5с прохождения подводного участка траектории) происходит снятие ступени предохранения и включение стартового РДТТ. По мере прохождения толщи воды давление внутри корпуса КР снижается до нормального (атмосферного), и она выходит из-под воды на поверхность под углом 50°.

При стрельбе из УВП Мк45 открывается крышка шахты, включается система выброса ракеты, и избыточное давление, создаваемое газогенератором, выталкивает ракету из шахты. При выходе она разрушает мембрану капсулы, сдерживавшей давление морской воды, вертикально выходит на поверхность и, осуществив разворот, переходит на запрограммированную траекторию полета. Через 4-6с после выхода КР из-под воды или с окончанием работы стартового РДТТ пиротехническими зарядами сбрасывается хвостовой термообтекатель и раскрывается стабилизатор ракеты. В течение этого времени КР выходит на высоту 300-400м. Затем на нисходящей ветви стартового участка длиной около 4км раскрываются консоли крыла, выдвигается воздухозаборник, отстреливается за счет пироболтов стартовый РДТТ, включается маршевый двигатель, и КР переходит на заданную траекторию полета (через 60с после старта). Высота полета ракеты снижается до 15-60м, а скорость — до 885км/ч. Управление ракетой при ее полете над морем осуществляется инерциальной подсистемой управления, которая обеспечивает вывод КР в первый район коррекции (как правило, он отстоит от берега на несколько километров). Размеры этого района зависят от точности определения места стартовой платформы и ошибки инерциальной подсистемы управления КР, накапливаемой за время полета ракеты над водной поверхностью.

Наряду с оснащением кораблей ракетным оружием «Tomahawk» США проводят широкомасштабную программу развития и совершенствования крылатых ракет морского базирования, которая предусматривает:

  • Увеличение дальности стрельбы до 3-4тыс. км за счет разработки более эффективных двигателей и топлив, снижения массо-габаритных характеристик.В частности, замена ТРДД F-107 его модификацией, по оценке американских специалистов, дает рост тяги на 19 проц. и уменьшение расхода топлива на 3%. Благодаря замене существующего турбовентиляторного двигателя винтовентиляторным в сочетании со специальным газогенератором дальность полета возрастет на 50% при неизменных массо-габаритных характеристиках ракеты.
  • улучшение точности наведения на цель до нескольких метров за счет оснащения КР приемной аппаратурой системы спутниковой навигации NAVSTAR и лазерным локатором. В него входят активный инфракрасный датчик переднего обзора и лазер на С02. Лазерный локатор дает возможность осуществлять селекцию неподвижных целей, навигационное обеспечение и коррекцию скорости.
  • увеличение глубин пуска КР с ПЛА при использовании более мощного стартового РДТТ;
  • снижение воздействия средств ПВО и ПРО при боевом применении крылатых ракет. Снизить воздействие средств ПВО и повысить боевую устойчивость КР предполагается за счет уменьшения ее радиолокационной заметности, увеличения количества программ полетов, возможности их быстрой замены или корректировки во время полета ракеты. С этой целью планируется применять более производительные ЭВМ и спутниковую связь.

Новейшая модификация RGM/UGM-109E Tac Tom Block 4 (тактический «Томагавк») предлагалась флоту в 1998 году фирмой Raytheon как дешевая замена ракетам предыдущего поколения. Главной целью программы Tac Tom была ракета, которая станет значительно, почти втрое дешевле (569 тысяч долларов) в производстве, чем прежняя модель TLAM-C/D Block 3 (около полутора миллионов долларов).

Корпус ракеты, включая аэродинамические поверхности, почти полностью выполнен из углепластиковых материалов. С четырех до трех сокращено количество перьев стабилизатора. На ракете установлен более дешевый турбовентиляторный двигатель Williams F415-WR-400/402. Недостатком нового изделия оказалась невозможность стрельбы через торпедный аппарат. Система наведения обладает новыми возможностями идентификации целей и перенацеливания в полете. Ракету можно повторно запрограммировать в полете через спутниковую (ультравысокочастотную) связь на 15 любых заранее предопределенных дополнительных целей. У ракеты существует техническая возможность барражировать в районе предполагаемой цели в течение трех с половиной часов на удалении четырехсот километров от точки пуска до получения команды на поражение цели или же ее можно использовать в качестве беспилотного летательного аппарата для доразведки уже пораженной цели.

Общий заказ ВМС на новую ракету в период с 1999 по 2015 год составил более трех тысяч единиц.

В 2014 году компания Raytheon начала тестовые полеты усовершенствованной модификации Block IV для атаки надводных и ограниченно подвижных наземных целей. Новая активная радиолокационная ГСН IMS-280 с АФАР X-band (2) диапазона 10-12 ГГц (длина волны – 2,5 см) способна по отраженному электромагнитному сигналу, сравнивая его с архивом сигнатур потенциальных целей, хранящихся в бортовом компьютере, автономно определять: «свой»-«чужой» корабль или же гражданское судно. В зависимости от ответа, ракета самостоятельно принимает решение, какую цель атаковать. Новая ГСН будет установливаться вместо оптико-электронного модуля AN/DXQ-1 DSMAC. Общий объем топлива сокращается до 360 килограммов,операционная дальность полета ракеты — с 1600 до 1200 километров.

В Японии заявили о планах создать аналог крылатой ракеты «Томагавк» :: Политика :: РБК

Власти Японии планируют создать аналог крылатой ракеты США «Томагавк», предназначенной для поражения кораблей и наземных целей. Об этом сообщает газета Yomiuri.

По данным газеты, Министерство обороны Японии планирует начать разработку собственной крылатой ракеты уже в 2018 году. Ее будут использовать для защиты японских островов. Военные рассчитывают, что новое вооружение не только повысит обороноспособность страны, но и приведет к сдерживанию Северной Кореи.

Запуск крылатой ракеты «Томагавк». 2011 год (Фото: U.S. Navy photo / Reuters)

Стоимость разработки оценивается в 7,7 млрд иен (почти $68,5 млн), она может быть готова уже к 2022 году. Дальность ракеты оценивается в 300 км. Ее смогут запускать как с наземных установок, так и с военных кораблей и истребителей.

Президент США Дональд Трамп в ходе визита в Японию 6 ноября предложил правительству в Токио расширить закупки американского вооружения. Он отметил, что в таком случае Япония сможет защитить себя от ракет КНДР и будет «сбивать их в небе». «Возможности в сфере противоракетной обороны — это то, что основано на взаимодействии между Японией и США», — отметил японский премьер-министр Синдзо Абэ, добавив, что Токио уже приобретает американское оружие в большом количестве.

Крылатая ракета «Томагавк» была принята на вооружение армией США в 1983 году. Существует несколько модификаций ракеты, предназначенных как для Военно-морских сил, так и для Сухопутных войск и Военно-воздушных сил. «Томагавк» также можно запускать с подводных лодок. Дальность полета ракеты варьируется от 460 до 2500 км. Длина ракеты — 5,56 м, диаметр — 531 мм, масса — от 1180 до 1500 кг. Скорость полета — до 880 км/ч.

Американский ответ «Калибрам»: что умеют новейшие «Томагавки»

https://ria.ru/20201228/tomagavki-1590977911.html

Американский ответ «Калибрам»: что умеют новейшие «Томагавки»

Американский ответ «Калибрам»: что умеют новейшие «Томагавки»

Летать дальше, бить больнее, игнорировать противодействие — американцы испытали новую модификацию крылатой ракеты Tomahawk — Block V. В Тихом океане, недалеко… РИА Новости, 28.12.2020

2020-12-28T08:00

2020-12-28T08:00

2020-12-28T10:48

калибр

томагавк

военно-морские силы сша

министерство обороны сша

владимир путин

москва

китай

сирия

безопасность

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdn22.img.ria.ru/images/103405/19/1034051945_0:105:2000:1230_1920x0_80_0_0_ba780669667c7dfd0d1c63179a98081c.jpg

МОСКВА, 28 дек — РИА Новости, Андрей Коц. Летать дальше, бить больнее, игнорировать противодействие — американцы испытали новую модификацию крылатой ракеты Tomahawk — Block V. В Тихом океане, недалеко от Гавайских островов, эсминец Chafee отстрелялся по цели на морском полигоне. ВМС США лаконично сообщили: все прошло успешно. О том, что известно о Block V и как на ее фоне смотрятся российские «Калибры», — в материале РИА Новости.Два вариантаРазработку Block V в Пентагоне опрадывают бешеными темпами усиления военно-морского потенциала Китая. КНР действительно очень быстро строит крупные надводные корабли и подводные лодки, активно развивает их вооружение и бортовые системы. Американцы всерьез опасаются потерять преимущество в Мировом океане — по оценкам экспертов, у Китая к 2035-му будет уже 420 вымпелов.Вот Пентагон и увеличил заказ на противокорабельные вооружения. До 2025 года планируется закупить 850 ракет, способных уничтожать крупные надводные цели на большом удалении. До недавних пор в арсенале американских моряков были только разработанные еще в 1970-х противокорабельные «Гарпуны» с дальностью до 280 километров. Однако в 2018-м ВМС получили сверхзвуковые AGM-158C LRASM, способные поражать морские цели на удалении до 900 километров. Впрочем, новое оружие пока не пошло в серию. Поэтому параллельно производству LRASM в Пентагоне решили вернуть старому доброму дозвуковому «Томагавку» противокорабельные возможности, которых эта ракета лишилась в середине 1990-х после принятия на вооружение варианта Block II. Известно, что в Block V планируется превратить все имеющиеся «Томагавки» четвертого поколения. Первая версия получит обозначение Block Va и будет применяться с кораблей и подводных лодок против надводных целей. Этот вариант назвали MST (Maritime Strike Tomahawk — «морской ударный «Томагавк»). По мнению специалистов, он будет сочетать в себе активный и пассивный радиолокационные и тепловизионный каналы самонаведения, а также оснащаться мощным процессором обработки данных и новым блоком инерциального наведения. Ожидается, что этот «Томагавк» сможет поражать крупные надводные движущиеся цели на дистанции до 1600 километров.Есть еще Block Vb. Это «классический» «Томагавк» для нанесения ударов по наземным целям. У него новая проникающая боевая часть Joint Multiple Effects Warhead System (JMEWS), сочетающая кумулятивный предзаряд с проникающей боеголовкой. Взрыватель — программируемый, многоцелевой, способный подорвать боевую часть в воздухе. Эта ракета нацеливается как на укрепленные подземные бункеры, так и на обычные военные объекты. Пять причинСпециалисты интернет-портала Defense News объяснили, почему «Томагавки» актуальны и сегодня — в век сверхзвукового и гиперзвукового оружия. Во-первых, Block V значительно точнее предшественников, а дальности хватит, чтобы эффективно противостоять китайским ракетам DF-26 и DF-21 в Азиатско-Тихоокеанском регионе. Во-вторых, модифицированный «Томагавк» защитили от средств радиоактивной борьбы и изготовили с использованием технологий малозаметности, что значительно повышает выживаемость. В-третьих, дозвуковая скорость ракеты дает преимущество над более быстрыми конкурентами. «Томагавк» пятой версии экономичнее по расходу топлива, следовательно, дальность его эффективного действия гораздо выше. В-четвертых, эта ракета сравнительно дешевая. Один пуск Block V обойдется налогоплательщикам в миллион долларов. Сверхзвуковая ракета «корабль — воздух» SM-6 стоит, к примеру, в четыре раза дороже. И наконец, Block V не отличается от предшественников по габаритам, что позволит использовать его в старых установках вертикального пуска Mk41, которыми оборудованы эсминцы «Арли Берк» и крейсеры «Тикондерога». Кроме того, запускать эти ракеты без каких-либо переделок в конструкции смогут атомные подводные лодки типа «Лос-Анджелес», некоторые «Огайо», «Вирджиния» и «Сивулф». Ожидается, что Tomahawk Block V в обоих вариантах пойдут в серийное производство к 2023-му. Главный конкурентБлижайшим аналогом американских «Томагавков» считаются крылатые ракеты «Калибр», которые Россия впервые испытала в боевых условиях осенью 2015 года. Корабли ВМФ одновременно атаковали новейшим оружием 26 объектов террористов в Сирии, успешно поразив почти все. Этими ракетами оснащены фрегаты проектов 22350 и 11356, корветы проекта 20385, малые ракетные корабли проектов 21631 и 22800, а также подводные лодки проектов 885, 636.3, 677, 971 и 877. В ближайшем будущем часть вымпелов еще советской постройки также переоборудуют под «Калибры».Точные характеристики ракет семейства «Калибр» неизвестны. Однако Владимир Путин, выступая в клубе «Валдай» 19 октября 2017-го, говорил, что дальность полета ракеты морского базирования до надводной цели составляет 1400 километров — это сравнимо с новыми «Томагавками». Дальность версии для стрельбы по наземным объектам — от двух до 2600 километров. Однако это далеко не предел.В январе 2018-го некоторые СМИ со ссылкой на источники в Минобороны сообщили, что в России создают модернизированную крылатую ракету «Калибр-М» корабельного базирования с максимальной дальностью стрельбы более 4,5 тысячи километров. Отмечают, что новинка крупнее предшественниц, а вес ее боевой части приблизится к тонне. Ракета сможет нести как обычные, так и ядерные боеголовки. Судя по имеющимся данным, «Калибр-М» превзойдет по тактико-техническим характеристикам новые американские «Томагавки». Однако в чем у американцев есть неоспоримое преимущество — так это в количестве носителей крылатых ракет. У ВМС США более сотни надводных и подводных вымпелов, вооруженных большим количеством высокоточного оружия. У России же сегодня таких кораблей — чуть больше 20.

https://ria.ru/20201217/ispytaniya-1589620991.html

https://radiosputnik.ria.ru/20201121/odintsovo-vmf-1585669708.html

москва

китай

сирия

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2020

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]rian.ru

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdn25.img.ria.ru/images/103405/19/1034051945_112:0:1889:1333_1920x0_80_0_0_1071992853902446939c68e09ac14a30.jpg

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

калибр, томагавк, военно-морские силы сша, министерство обороны сша, владимир путин, москва, китай, сирия, безопасность

МОСКВА, 28 дек — РИА Новости, Андрей Коц. Летать дальше, бить больнее, игнорировать противодействие — американцы испытали новую модификацию крылатой ракеты Tomahawk — Block V. В Тихом океане, недалеко от Гавайских островов, эсминец Chafee отстрелялся по цели на морском полигоне. ВМС США лаконично сообщили: все прошло успешно. О том, что известно о Block V и как на ее фоне смотрятся российские «Калибры», — в материале РИА Новости.

Два варианта

Разработку Block V в Пентагоне опрадывают бешеными темпами усиления военно-морского потенциала Китая. КНР действительно очень быстро строит крупные надводные корабли и подводные лодки, активно развивает их вооружение и бортовые системы. Американцы всерьез опасаются потерять преимущество в Мировом океане — по оценкам экспертов, у Китая к 2035-му будет уже 420 вымпелов.

Вот Пентагон и увеличил заказ на противокорабельные вооружения. До 2025 года планируется закупить 850 ракет, способных уничтожать крупные надводные цели на большом удалении. До недавних пор в арсенале американских моряков были только разработанные еще в 1970-х противокорабельные «Гарпуны» с дальностью до 280 километров. Однако в 2018-м ВМС получили сверхзвуковые AGM-158C LRASM, способные поражать морские цели на удалении до 900 километров.

Впрочем, новое оружие пока не пошло в серию. Поэтому параллельно производству LRASM в Пентагоне решили вернуть старому доброму дозвуковому «Томагавку» противокорабельные возможности, которых эта ракета лишилась в середине 1990-х после принятия на вооружение варианта Block II. Известно, что в Block V планируется превратить все имеющиеся «Томагавки» четвертого поколения.

17 декабря 2020, 10:03Новое оружие РоссииНовейший российский корвет на испытаниях уничтожил крылатую ракету

Первая версия получит обозначение Block Va и будет применяться с кораблей и подводных лодок против надводных целей. Этот вариант назвали MST (Maritime Strike Tomahawk — «морской ударный «Томагавк»). По мнению специалистов, он будет сочетать в себе активный и пассивный радиолокационные и тепловизионный каналы самонаведения, а также оснащаться мощным процессором обработки данных и новым блоком инерциального наведения. Ожидается, что этот «Томагавк» сможет поражать крупные надводные движущиеся цели на дистанции до 1600 километров.

Есть еще Block Vb. Это «классический» «Томагавк» для нанесения ударов по наземным целям. У него новая проникающая боевая часть Joint Multiple Effects Warhead System (JMEWS), сочетающая кумулятивный предзаряд с проникающей боеголовкой. Взрыватель — программируемый, многоцелевой, способный подорвать боевую часть в воздухе. Эта ракета нацеливается как на укрепленные подземные бункеры, так и на обычные военные объекты.

Пять причин

Специалисты интернет-портала Defense News объяснили, почему «Томагавки» актуальны и сегодня — в век сверхзвукового и гиперзвукового оружия. Во-первых, Block V значительно точнее предшественников, а дальности хватит, чтобы эффективно противостоять китайским ракетам DF-26 и DF-21 в Азиатско-Тихоокеанском регионе. Во-вторых, модифицированный «Томагавк» защитили от средств радиоактивной борьбы и изготовили с использованием технологий малозаметности, что значительно повышает выживаемость.

В-третьих, дозвуковая скорость ракеты дает преимущество над более быстрыми конкурентами. «Томагавк» пятой версии экономичнее по расходу топлива, следовательно, дальность его эффективного действия гораздо выше. В-четвертых, эта ракета сравнительно дешевая. Один пуск Block V обойдется налогоплательщикам в миллион долларов. Сверхзвуковая ракета «корабль — воздух» SM-6 стоит, к примеру, в четыре раза дороже.

И наконец, Block V не отличается от предшественников по габаритам, что позволит использовать его в старых установках вертикального пуска Mk41, которыми оборудованы эсминцы «Арли Берк» и крейсеры «Тикондерога». Кроме того, запускать эти ракеты без каких-либо переделок в конструкции смогут атомные подводные лодки типа «Лос-Анджелес», некоторые «Огайо», «Вирджиния» и «Сивулф». Ожидается, что Tomahawk Block V в обоих вариантах пойдут в серийное производство к 2023-му.

Главный конкурент

Ближайшим аналогом американских «Томагавков» считаются крылатые ракеты «Калибр», которые Россия впервые испытала в боевых условиях осенью 2015 года. Корабли ВМФ одновременно атаковали новейшим оружием 26 объектов террористов в Сирии, успешно поразив почти все. Этими ракетами оснащены фрегаты проектов 22350 и 11356, корветы проекта 20385, малые ракетные корабли проектов 21631 и 22800, а также подводные лодки проектов 885, 636.3, 677, 971 и 877. В ближайшем будущем часть вымпелов еще советской постройки также переоборудуют под «Калибры».

21 ноября 2020, 14:17

Корабль «Одинцово» с ракетами «Калибр» пополнил состав ВМФ

Точные характеристики ракет семейства «Калибр» неизвестны. Однако Владимир Путин, выступая в клубе «Валдай» 19 октября 2017-го, говорил, что дальность полета ракеты морского базирования до надводной цели составляет 1400 километров — это сравнимо с новыми «Томагавками». Дальность версии для стрельбы по наземным объектам — от двух до 2600 километров. Однако это далеко не предел.

В январе 2018-го некоторые СМИ со ссылкой на источники в Минобороны сообщили, что в России создают модернизированную крылатую ракету «Калибр-М» корабельного базирования с максимальной дальностью стрельбы более 4,5 тысячи километров. Отмечают, что новинка крупнее предшественниц, а вес ее боевой части приблизится к тонне. Ракета сможет нести как обычные, так и ядерные боеголовки.

Судя по имеющимся данным, «Калибр-М» превзойдет по тактико-техническим характеристикам новые американские «Томагавки». Однако в чем у американцев есть неоспоримое преимущество — так это в количестве носителей крылатых ракет. У ВМС США более сотни надводных и подводных вымпелов, вооруженных большим количеством высокоточного оружия. У России же сегодня таких кораблей — чуть больше 20.

американские эксперты об испытаниях новой ракеты «Томагавк»

Запуск Tomahawk Block V

Военно-морские силы США в декабре текущего года провели первые испытания новейшего типа ракет «Томагавк», которые были запущены с эсминца USS Chafee (DDG 90) в тихоокеанской акватории.

Tomahawk Block V – это совершенно новая модификация легендарной ракеты морского базирования, которой американцы гордятся уже много лет […] Новая версия, обладая дозвуковой скоростью, имеет скрытое преимущество в эпоху гиперзвуковых ракет Китая и России. Tomahawk Block V может стать реальной угрозой для вражеских флотов в открытом море


— пишет западная пресса, комментируя новость.

Как указывается на страницах Defense News, новая ракета имеет целый ряд преимуществ. Во-первых, в сравнении со своими предшественниками дальность поражения Block V значительно возросла, составив 1600 км. Ракета имеет повышенную ударную мощность, большую проникающую способность и новую систему наведения, которая более точно идентифицирует цели.

В-вторых, Block V в состоянии более эффективно противостоять внешнему воздействию, так как снаряжена более мощной системой радиоэлектронной борьбы, которая затруднит противнику реализацию задачи по взлому управления ракетой в ходе её полёта.

В-третьих, «достоинством нового Tomahawk является его дозвуковая скорость», несмотря на то, что Россия и Китай уже вступили в эпоху сверхзвуковых и гиперзвуковых ракет.

Преимущество субзвуковой ракеты в дальности полета


— считает Брайан Кларк, отставной офицер подводной лодки, указывая на то, что дозвуковой режим полёта Block V позволяет экономно расходовать топливо, поэтому дистанция поражения «значительно превышает официально заявленный радиус в 1000 миль».

Чтобы получить такую дальность на сверхзвуковой ракете, вам понадобится что-то гораздо большее


— полагает Кларк.

В-четвертых, ракета имеет низкую цену [по данным прессы, стоимость Block V составляет 1 млн $ в то время как у аналогов – 3,5 млн $ за единицу оружия].

Ключевая способность нового Tomahawk – это стоимость


— считает Джерри Хендрикс, отставной капитан флота.

Как указывает эксперт Том Карако, с новой ракетой флот будет бомбить лагеря террористов, «не задумываясь, лишь получив приказ президента».

Однако ряд СМИ идут ещё дальше, обсуждая «преимущества» нового «Томагавка». Так, болгарское издание Bulgarian Military пишет, что за счёт своей низкой стоимости американские корабли и подводные лодки смогут удвоить свой оружейный арсенал. Видимо, по задумке авторов, при этом количество пусковых установок увеличится самопроизвольно.

Американский ответ «Калибрам»: что умеют новейшие «Томагавки»

Разработку крылатой ракеты Tomahawk — Block V Block V в Пентагоне объясняют усилением военно-морского потенциала Китая. Американцы боятся потерять преимущество в Мировом океане?

Андрей Коц, РИА Новости

Летать дальше, бить больнее, игнорировать противодействие — американцы испытали новую модификацию крылатой ракеты Tomahawk — Block V. В Тихом океане, недалеко от Гавайских островов, эсминец Chafee отстрелялся по цели на морском полигоне. ВМС США лаконично сообщили: все прошло успешно. О том, что известно о Block V и как на ее фоне смотрятся российские «Калибры», — в материале РИА Новости.

Два варианта

Разработку Block V в Пентагоне оправдывают бешеными темпами усиления военно-морского потенциала Китая. КНР действительно очень быстро строит крупные надводные корабли и подводные лодки, активно развивает их вооружение и бортовые системы. Американцы всерьез опасаются потерять преимущество в Мировом океане — по оценкам экспертов, у Китая к 2035-му будет уже 420 вымпелов.

Вот Пентагон и увеличил заказ на противокорабельные вооружения. До 2025 года планируется закупить 850 ракет, способных уничтожать крупные надводные цели на большом удалении. До недавних пор в арсенале американских моряков были только разработанные еще в 1970-х противокорабельные «Гарпуны» с дальностью до 280 километров. Однако в 2018-м ВМС получили сверхзвуковые AGM-158C LRASM, способные поражать морские цели на удалении до 900 километров.

Впрочем, новое оружие пока не пошло в серию. Поэтому параллельно производству LRASM в Пентагоне решили вернуть старому доброму дозвуковому «Томагавку» противокорабельные возможности, которых эта ракета лишилась в середине 1990-х после принятия на вооружение варианта Block II. Известно, что в Block V планируется превратить все имеющиеся «Томагавки» четвертого поколения.

Первая версия получит обозначение Block Va и будет применяться с кораблей и подводных лодок против надводных целей. Этот вариант назвали MST (Maritime Strike Tomahawk — «морской ударный «Томагавк»). По мнению специалистов, он будет сочетать в себе активный и пассивный радиолокационные и тепловизионный каналы самонаведения, а также оснащаться мощным процессором обработки данных и новым блоком инерциального наведения. Ожидается, что этот «Томагавк» сможет поражать крупные надводные движущиеся цели на дистанции до 1600 километров.

Есть еще Block Vb. Это «классический» «Томагавк» для нанесения ударов по наземным целям. У него новая проникающая боевая часть Joint Multiple Effects Warhead System (JMEWS), сочетающая кумулятивный предзаряд с проникающей боеголовкой. Взрыватель — программируемый, многоцелевой, способный подорвать боевую часть в воздухе. Эта ракета нацеливается как на укрепленные подземные бункеры, так и на обычные военные объекты.

Пять причин

Специалисты интернет-портала Defense News объяснили, почему «Томагавки» актуальны и сегодня — в век сверхзвукового и гиперзвукового оружия. Во-первых, Block V значительно точнее предшественников, а дальности хватит, чтобы эффективно противостоять китайским ракетам DF-26 и DF-21 в Азиатско-Тихоокеанском регионе. Во-вторых, модифицированный «Томагавк» защитили от средств радиоактивной борьбы и изготовили с использованием технологий малозаметности, что значительно повышает выживаемость.

В-третьих, дозвуковая скорость ракеты дает преимущество над более быстрыми конкурентами. «Томагавк» пятой версии экономичнее по расходу топлива, следовательно, дальность его эффективного действия гораздо выше. В-четвертых, эта ракета сравнительно дешевая. Один пуск Block V обойдется налогоплательщикам в миллион долларов. Сверхзвуковая ракета «корабль — воздух» SM-6 стоит, к примеру, в четыре раза дороже.

И наконец, Block V не отличается от предшественников по габаритам, что позволит использовать его в старых установках вертикального пуска Mk41, которыми оборудованы эсминцы «Арли Берк» и крейсеры «Тикондерога». Кроме того, запускать эти ракеты без каких-либо переделок в конструкции смогут атомные подводные лодки типа «Лос-Анджелес», некоторые «Огайо», «Вирджиния» и «Сивулф». Ожидается, что Tomahawk Block V в обоих вариантах пойдут в серийное производство к 2023-му.

Главный конкурент

Ближайшим аналогом американских «Томагавков» считаются крылатые ракеты «Калибр», которые Россия впервые испытала в боевых условиях осенью 2015 года. Корабли ВМФ одновременно атаковали новейшим оружием 26 объектов террористов в Сирии, успешно поразив почти все. Этими ракетами оснащены фрегаты проектов 22350 и 11356, корветы проекта 20385, малые ракетные корабли проектов 21631 и 22800, а также подводные лодки проектов 885, 636.3, 677, 971 и 877. В ближайшем будущем часть вымпелов еще советской постройки также переоборудуют под «Калибры».

Точные характеристики ракет семейства «Калибр» неизвестны. Однако Владимир Путин, выступая в клубе «Валдай» 19 октября 2017-го, говорил, что дальность полета ракеты морского базирования до надводной цели составляет 1400 километров — это сравнимо с новыми «Томагавками». Дальность версии для стрельбы по наземным объектам — от двух до 2600 километров. Однако это далеко не предел.

В январе 2018-го некоторые СМИ со ссылкой на источники в Минобороны сообщили, что в России создают модернизированную крылатую ракету «Калибр-М» корабельного базирования с максимальной дальностью стрельбы более 4,5 тысячи километров. Отмечают, что новинка крупнее предшественниц, а вес ее боевой части приблизится к тонне. Ракета сможет нести как обычные, так и ядерные боеголовки.

Судя по имеющимся данным, «Калибр-М» превзойдет по тактико-техническим характеристикам новые американские «Томагавки». Однако в чем у американцев есть неоспоримое преимущество — так это в количестве носителей крылатых ракет. У ВМС США более сотни надводных и подводных вымпелов, вооруженных большим количеством высокоточного оружия. У России же сегодня таких кораблей — чуть больше 20.

Мнение автора может не совпадать с позицией редакции

«Калибр» против «Томагавка»: есть повод для оптимизма!

7 октября  во время военной операции России в Сирии крылатые ракеты 3М14 комплекса «Калибр-НК» были успешно использованы для обстрела позиций боевиков ИГ с кораблей Каспийской флотилии. Три малых ракетных катера проекта 21631 («Углич», «Град Свияжск» и «Великий Устюг») и сторожевой корабль проекта 11661 «Дагестан» выполнили 26 пусков ракет по 11 наземным целям, находящимся на удалении около 1500 км.

Резонансные пуски  российских крылатых ракет большой дальности (КРБД) комплекса «Калибр-НК» из акватории Каспийского моря  вызвали серьезную озабоченность американских военных. До сих пор только США и Великобритания имели  возможность обстрела береговых целей крылатыми ракетами дальностью более тысячи километров  с кораблей и подводных лодок.

Ракеты «Калибр» — это  новейшая  разработка екатеринбургского ОКБ «Новатор»,  усовершенствованный аналог американского «Томагавка».

Справка:

«Томагавк» (или Томахок — англ. BGM-109 Tomahawk, [’tɒmə‚hɔ:k]) — американская многоцелевая высокоточная дозвуковая крылатая ракета (КР) большой дальности, стратегического и тактического назначения. Совершает полёт на предельно малых высотах с огибанием рельефа местности. Находилась на вооружении кораблей и подводных лодок ВМС США, использовалась во всех значительных военных конфликтах с участием США с момента её принятия на вооружение в 1983 году.

Успех «Томагавка» заключался в двух выдающихся разработках: системе коррекции полета по рельефу местности и компактному высокоэкономичному двухконтурному турбореактивному двигателю (ТРДД).

Такие же системы, но намного более совершенные, стоят и на российском «Калибре». Реальные характеристики «Калибра» засекречены. По одним данным его дальность достигает 2600 километров, по другим — более 1500.

Кажущееся несоответствие легко понять, если взглянуть на характеристики «Томагавка» в ядерном и «фугасном» исполнении — 2500 и 1600 км соответственно. Ядерная боеголовка более легкая и может быть доставлена на большую дальность.

Предположительно  при  разработке  новой КРКБД «Калибр» за основу был взят аэродинамически выверенный планер ракеты 3М10, выполненный с применением новых конструкционных материалов, оснащённый модернизированным маршевым двигателем (возможно ТРДД-50БМ) и системой управления на новой элементной базе, дополненной каналом спутниковой навигации.

По мнению ряда экспертов, максимальная расчетная дальность полета «Калибра» составляет 3000 км – по прямой на одной высоте. Это меньше, чем у предшественницы «Калибра» ракеты «Гранат» по простой причине – нецелесообразностью нахождения ракеты в полете более трех часов (это соответствует дальности 2600 км при скорости 0,7М) и, возможно, разницей в системах наведения.

Успешные пуски ракет «Калибр» означают, что Россия получила эффективное средство неядерного сдерживания, которое может быть применено на Ближнем Востоке и Средней Азии. При завершении капитального ремонта и модернизации тяжелого атомного крейсера «Адмирал Нахимов» (близнеца «Петра Великого») и атомной подводной лодки «Иркутск»  российские КРБД смогут достичь любой точки земного шара.

Весьма интересно, что пусками с Каспийской акватории дело может не ограничиться. Вспомним, что 23 сентября прошлого года командующий Черноморским ВМФ доложил президенту о том, что в Новороссийске (Крым тогда еще не был «наш») станут базироваться подлодки, на которых установлены крылатые ракеты большой дальности,  дальность которых составляет тысяча пятьсот километров. Дизель-электрические подводные лодки ЧФ используют торпеды диаметром 533 миллиметра. Именно такие параметры имеет крылатая ракета «Калибр». Она запускается с вертикальных установок или из торпедных аппаратов подлодок (так же как и первые варианты «Томагавка»).

Успешное применение КРБД «Калибр» в боевой обстановке еще более увеличит его экспортный потенциал. Ранее ракетные комплексы могли устанавливаться только на кораблях и подводных лодках. Прорыв ОКБ «Новатор» в том, что новые крылатые ракеты могут быть установлены в обычном контейнере и применяться автономно. Это в корне меняет стратегию как нападения, так и сдерживания.

Ракетный комплекс «Калибр» внешне выглядит как обычный двенадцатиметровый (сорокафутовый) грузовой морской  контейнер.

У западных экспертов появление такой маскировки вызвало растерянность, так как благодаря ей все правила ведения войны полностью меняются. Такой контейнер может незаметно находиться на морском судне, в железнодорожном вагоне, автоприцепе, и даже  в самолете.

В любом морском порту таких контейнеров несметное количество. Определить, в каком именно из сотен контейнеров установлен внутри комплекс «Калибр», практически невозможно.

Как пишет британская газета «The Daily Telegraph», если бы Ирак имел такие ракетные системы, то США вряд ли бы вторглись в Персидский залив.

«Калибр» в принципе может во многом заменить морскую авиацию и флот. Его цена весьма  конкурентоспособна по сравнению с западными аналогами. Экспортный вариант «Калибра» — «Club» — после успешной демонстрации возможностей российской ракеты в боевой обстановке вполне может завоевать мировой рынок вооружений, потеснив американцев и англичан.



Вот 5 вещей, которые вы должны знать

ВАШИНГТОН. В декабре ВМС США провели испытательные стрельбы своего нового Block V Tomahawk с эсминца Chafee, введя в свой арсенал новейшее поколение знаменитой крылатой ракеты Tomahawk.

Модификации призваны ввести дозвуковую крылатую ракету в эпоху соперничества великих держав. Чем этот «Томагавк» отличается от всех других «Томагавков» и сможет ли этот старый воин холодной войны не отставать от эпохи гиперзвуковых ракет?

Вот пять вещей, которые нужно знать о блоке V:

1.Расширенные возможности. Ожидается, что Raytheon Tomahawk Block V, когда он будет полностью реализован в его разновидностях Block Va и Block Vb, поразит надводные корабли на дальностях Tomahawk — более 1000 миль — с интеграцией нового искателя. Он также будет включать новую боеголовку, которая будет иметь более широкий спектр возможностей, включая большую проникающую способность.

Дальность действия «Томагавка» особенно важна в Азиатско-Тихоокеанском регионе, где ракетные силы Китая имеют исключительную дальность с помощью ракет DF-26 и DF-21 с дальностью 2490 и 1335 миль соответственно, по данным Центра стратегических и международных исследований.Ракеты предназначены не только для пусковых установок VLS надводных кораблей, но и для ударных подводных лодок. Подробнее здесь:

2. Больше живучести. Первая итерация Block V модернизирует системы связи и навигации ракеты. По словам Брайана Кларка, отставного офицера подводной лодки и старшего научного сотрудника Института Гудзона, речь идет об усложнении противодействия и электронного обнаружения.

«Он имеет большую степень защиты от электроники, чтобы иметь возможность более эффективно преодолевать помехи», — сказал Кларк.«Усиление и радиоэлектронные средства противодействия, которые они вложили в него, затрудняют поиск и наведение на цель с помощью радара, и это улучшает его живучесть.

Подпишитесь, чтобы получить The Drift
Подпишитесь на нашу еженедельную рассылку, чтобы глубже узнавать обо всем, что касается флота, вместе с Дэвидом Лартером.

Подписка Введите действительный адрес электронной почты (пожалуйста, выберите страну) United StatesUnited KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech РеспубликаДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские острова (Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГерманияГермания emalaGuineaGuinea-bissauGuyanaHaitiHeard Island и МакДональда IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСвятая ЕленаСент-Китс и Нью-Йорк visSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Внешние малые государства УругвайУзбекистан ВануатуВенесуэла ВьетнамВиргинские острова, Британские Виргинские острова, СШАС. Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Спасибо за регистрацию!

×

Отправляя нам свой адрес электронной почты, вы принимаете участие в программе Early Bird Brief.

«На протяжении многих лет они сделали« Томагавк »значительной живучестью, это делает его еще на шаг впереди, чтобы сделать его менее восприимчивым к помехам искателя или его средств связи. Но, возможно, он также мог бы противостоять вражескому радару, который можно было бы использовать для нацеливания на него и его сбивания ».

В 2017 году менеджер программы Raytheon Tomahawk сообщил журналистам на мероприятии на ракетном заводе в Тусоне, штат Аризона., что модернизация навигационной системы гарантирует, что ракета сможет поражать цели, даже если GPS отключен.

3. Дозвуковой режим — это особенность, а не ошибка. При всем упоре на сверхзвуковые и гиперзвуковые ракеты и с улучшением системы противовоздушной обороны, по сравнению с этим «Томагавк» может показаться тупицей.

Но есть веские причины продолжать выпуск Tomahawk, даже с его более медленными скоростями.

«Преимущество дозвуковой ракеты — дальность действия», — сказал Кларк.«Дозвуковой режим означает, что он также может двигаться с более экономичной скоростью. Таким образом, тот факт, что «Томагавк» может проехать более 1000 миль, является функцией дозвуковой скорости. Чтобы получить такую ​​дальность от сверхзвуковой ракеты, вам понадобится нечто гораздо большее ».

Моряки эсминца «Барри» тренируются над планированием миссии «Томагавк». (ВМС США)

4. Это дешево. Ну, относительно так. Ракета смогла остаться в ценовом диапазоне в 1 миллион долларов, что является невысокой ценой для ракет.Сверхзвуковой SM-6 от Raytheon может достигать скорости 3,5 Маха — с будущими версиями, которые, как полагают, будут способны достигать гиперзвуковых скоростей, — но стоит в четыре раза больше за выстрел и имеет меньшую дальность. «Это ключевое отличие Tomahawk», — сказал Джерри Хендрикс, капитан ВМС в отставке и аналитик Telemus Group.

«Ключевым достоинством Томагавка является его стоимость». — сказал Хендрикс. «Его можно купить в больших количествах, и вы можете позволить себе потерять часть из-за оборонительных способностей, даже когда вы проникаете.Это одна из причин, по которой «Томагавк» еще какое-то время будет в инвентаре, даже несмотря на то, что он возвращает противокорабельные возможности большей дальности, которых нам не хватало в течение некоторого времени ».

Том Карако, эксперт по ракетным технологиям из Центра стратегических и международных исследований, согласился с тем, что стоимость является большим преимуществом «Томагавка», особенно для низкоуровневых миссий.

«Пока они могут держать их около миллиона долларов за выстрел, ВМФ будет нуждаться в них весь день», — сказал Карако.«В следующий раз, когда президент скажет военно-морскому флоту:« Эй, пошли чушь в этот тренировочный лагерь террористов », они захотят« Томагавки »».

5. Все смешано. По словам Карако, ключ к размышлениям о дозвуковой крылатой ракете — это понимание того, как она сочетается с вооружением. Он утверждал, что не все будет гиперзвуковым или даже сверхзвуковым, и не обязательно, но стоимость залпа делает его привлекательным как часть разнообразной и сложной угрозы, представляющей противника.

«Вопрос в том, каково будет сочетание гиперзвуковых вещей и вещей, которые являются сверхзвуковыми и дозвуковыми?», — сказал он. «Думаю, это правильный вопрос. Пока у вас есть противостояние, дозвуковая и сверхзвуковая будут частью уравнения ».

«Я не думаю, что гиперзвуковой материал полностью заменит дозвуковой. Это может означать, что вы снимаете свои субзвуковые предметы раньше, позволяете им летать некоторое время, и все происходит одновременно, как часть того, как вы структурируете атаку.

Эсминец «Дьюи» проводит летные испытания ракеты «Томагавк» во время полета в западной части Тихого океана. (MC2 Девин Лангер / ВМС США)

Кларк, аналитик Hudson, согласился с тем, что сочетание было важным, заявив, что даже с появлением более быстрых ракет «Томагавк» найдет себе место.

Комбинация SM-6 с режимом надводного удара, новой противокорабельной ударной ракеты дальнего действия более 100 миль, предназначенной для прибрежных боевых кораблей и фрегатов следующего поколения, а также модернизации Block V на Tomahawk. «даст почтенным птицам ВМФ место в ячейках системы вертикального запуска службы на некоторое время», — сказал Кларк.

«Между Tomahawk Block V, SM-6 и NSM у военно-морского флота есть набор ударных орудий, которым они довольны», — сказал он, добавив, что долгие усилия по разработке наземного нападения оружие потеряло часть своей актуальности.

Однако разработка гиперзвуковых ракет может вытеснить «Томагавк», поскольку технология становится все более продвинутой и имеет размер, совместимый с вездесущей пусковой установкой Mark 41 VLS ВМФ.

«Параллельно идет разработка гиперзвуковой ракеты, имеющей меньший форм-фактор, чем планируемое ракетное оружие, которое сейчас находится в стадии разработки», — сказал Кларк.«И если они смогут довести дело до возможности поместиться в [Mark 41], то это может предоставить ВМФ возможность нового поколения, более живучего и имеющего более короткое время полета.

«Итак, я думаю, что эта комбинация ракет, которые есть сейчас у ВМФ, в сочетании с тем фактом, что гиперзвуковое оружие продвигается немного дальше, означает, что ВМФ собирается придерживаться того, что он потенциально имеет, даже дольше, чем он первоначально ожидал. . »

Крылатая ракета большой дальности «Томагавк» — военно-морские технологии

Raytheon получила контракт на 7 долларов.2 м для обновления пакета технических данных испытательного комплекта наведения MST. Предоставлено: Клифф. Block IV Tomahawk относится к текущему поколению крылатых ракет семейства Tomahawk. Предоставлено: Официальная страница ВМС США из Соединенных Штатов Америки. Ракета может поражать ценные или хорошо защищенные наземные цели.Предоставлено: ВМС США.

«Томагавк» — это всепогодная дозвуковая крылатая ракета большой дальности, стоящая на вооружении надводных кораблей и подводных лодок США и Королевского военно-морского флота Великобритании. Первоначально производимый General Dynamics, Tomahawk в настоящее время производится Raytheon.

Ракета Tomahawk Land Attack (TLAM) может поражать ценные или хорошо защищенные наземные цели. Ракета Block II TLAM-A достигла начальной боевой готовности в 1984 году.Ракета впервые была использована в бою во время операции «Буря в пустыне» в 1991 году.

Варианты ракеты Томагавк

Семейство ракет «Томагавк» включает несколько вариантов с различными боеголовками. UGM-109A Tomahawk (Block II TLAM-A) несет ядерную боеголовку W80.

RGM / UGM-109C (Block III TLAM-C) представляет собой обычный унитарный вариант с боеголовкой класса 1000 фунтов. RGM / UGM-109D (Block III TLAM-D) — вариант раздатчика суббоеприпасов, вооруженный 166 бомбами комбинированного действия.

RGM / UGM-109E «Томагавк» (Block IV TLAM-E) — последний представитель семейства ракет «Томагавк». Он несет унитарную боеголовку класса 1000 фунтов с максимальной дальностью 900 морских миль.

Ракеты Tomahawk Block IV были переоборудованы и модернизированы до Block V в 2017 году. Модернизированный Tomahawk включает в себя увеличенную дальность действия, улучшенные системы навигации и связи и модернизированную радиосвязь.

Модернизация проводилась на заводе Raytheon в Тусоне, штат Аризона. ВМС США будут использовать модернизированные крылатые ракеты Tomahawk после 2040 года.С Raytheon был заключен контракт на интеграцию модернизированных систем навигации и связи в ракету Block IV Tactical Tomahawk (TACTOM) в марте 2020 года. Модернизированная версия известна как Block V TACTOM.

Варианты Block Va будут называться Maritime Strike и будут иметь возможность поражать движущуюся цель. В Block Vb будет установлена ​​система Joint Multi-Effects Warhead.

Особенности конструкции «Томагавк»

Томагавк разработан для работы на очень малых высотах при сохранении высоких дозвуковых скоростей.Его модульная конструкция позволяет интегрировать многочисленные типы боеголовок, систем наведения и управления.

«Томагавк — это всепогодная дозвуковая крылатая ракета большой дальности».

Ракета несет ядерную или обычную полезную нагрузку. Он может быть вооружен ядерной или унитарной боевой частью или обычным дозатором суббоеприпасов с бомбами комбинированного действия. Ракета имеет длину 5,56 м, диаметр 51,8 см и размах крыла 2,67 м. Вес ракеты — 1315 кг. Срок службы 30 лет.

Система вооружения «Томагавк» включает в себя ракету «Томагавк», Центр планирования боевых действий (TMPC) / систему планирования на плаву и систему управления вооружением «Томагавк» (TWCS) для надводных кораблей или систему боевого управления (CCS) для подводных лодок.

Управление и контроль

Tomahawk Block IV использует GPS-навигацию и спутниковую связь для продолжения движения по заранее заданному курсу. Ракету можно перепрограммировать в полете на новую цель.

Двусторонняя спутниковая связь используется для изменения миссии после запуска в течение всего полета.Бортовая камера обеспечивает командирам изображение цели перед нанесением удара.

Системе наведения помогает система Terrain Contour Matching (TERCOM). Система Digital Scene Matching Area Correlation (DSMAC) или GPS обеспечивает управление терминалом.

Тактическая система управления оружием «Томагавк» (TTWCS), интегрированная в системы корабля, вычисляет путь для поражения целей. Система позволяет планировать новые задачи на борту корабля-носителя. TTWCS также используется для связи с несколькими ракетами для переназначения целей и перенаправления ракет в полете.

Ракета Block IV Tomahawk оснащена системой самонаведения с усовершенствованными средствами электронной поддержки (ESM) в ракете Block IV Tomahawk. Совместная боевая часть с мультиэффектом позволяет командиру управлять взрывом.

Силовая установка

Ракета Tomahawk Block IV оснащена крылатым турбовентиляторным двигателем Williams International F415 и ракетным двигателем ARC MK 135. Двигательная установка обеспечивает дозвуковую скорость 880 км / ч.

Стартовые платформы Томагавк

Ракета может быть запущена с более чем 140 кораблей и подводных лодок ВМС США, а также с подводных лодок класса Astute и Trafalgar Королевского флота.Все крейсеры, эсминцы, ракетные и ударные подводные лодки ВМС США оснащены системой вооружения «Томагавк».

Пусковые платформы

ВМС США были модифицированы для размещения модернизированных вариантов ракет «Томагавк». Четыре атомные подводные лодки с баллистическими ракетами класса Ohio были переоборудованы в подводные лодки с крылатыми ракетами для запуска ракет «Томагавк». Подводные лодки класса Virginia и подводные лодки класса Astute Royal Navy также были оснащены новыми модулями вертикального пуска для ракет Tomahawk.

Томагавк Заказы и поставки

В 1995 году США подписали с Великобританией соглашение о продаже вооружений за рубежом (FMS) на поставку 65 «Томагавков» для использования с атомными подводными лодками Королевского флота. Первая партия ракет поставлена ​​в 1998 году.

Правительство США одобрило соглашение в 2003 году о поставке 65 ракет Tomahawk Block IV для Великобритании. В августе 2004 года ВМС США заключили с Raytheon многолетний контракт на закупку 2200 ракет Tomahawk Block IV на 1,6 миллиарда долларов.

Raytheon получила контракт на производство 473 крылатых ракет Tomahawk Block IV на сумму 346 млн долларов в марте 2006 года.Контракт включает 65 подводных ракет с торпедным пуском для ВМС Великобритании. Block IV поступил на вооружение Королевского флота в марте 2008 года.

В марте 2009 года компания Raytheon получила контракт на 207 миллионов долларов на поставку 207 ракет Tomahawk Block IV All-Up-Round (AUR).

2000-я ракета Tomahawk Block IV была доставлена ​​ВМС США в феврале 2010 года.

В июне 2012 года ВМС США заключили контракт с Raytheon на сумму 338 млн долларов на поставку 361 тактической крылатой ракеты Tomahawk Block IV.В том же году был заключен еще один контракт на 254,6 миллиона долларов на Томагавк Блок IV.

Raytheon поставила ВМС США 3000-й Tomahawk Block IV в январе 2014 года в рамках девятого производственного контракта Block IV.

ВМС США заключили с Raytheon контракт на 251 млн долларов на производство и поставку ракет Tomahawk Block IV для ВМС США и Королевского флота в сентябре 2014 года.

Контракт на сумму 25,9 млн долларов США на комплексные пусковые системы для ракет Tomahawk был заключен в декабре 2014 года.C / CLS интегрирован с атомными быстроходными подводными лодками и атомными подводными ракетами с управляемыми ракетами, что позволяет запускать ракеты с подводных лодок.

Ракета

Tomahawk Block IV продемонстрировала способность движущейся цели в ходе испытаний, проведенных в феврале 2015 года.

В марте 2015 года Raytheon получила контракт от ВМС США на 122 млн долларов на производство 114 многоцелевых ракет Tomahawk Block IV. В январе 2016 года компания Raytheon провела активный испытательный полет ГСН крылатой ракеты Tomahawk Block IV.

В августе 2017 года 4-тысячная ракета Tomahawk Block IV была доставлена ​​ВМС США. В 2018 году военные корабли и подводные лодки ВМС США запустили 66 ракет Tomahawk с поддержкой GPS по сирийским объектам химического оружия.

Компания Raytheon планировала провести программы повторной сертификации и модернизации ракеты Tomahawk Block IV в 2019 году, чтобы добавить к ракетам возможность нанесения ударов с моря и модернизацию боеголовок с множественным воздействием.

Raytheon получила контракт на сумму 349 млн долларов на второй этап проекта Maritime Strike Tomahawk Rapid Deployment Capability для улучшения крылатой ракетной системы Tomahawk в августе 2019 года. Работы будут проводиться в различных местах по всей территории США до февраля 2023 года.

Томагавк | Ракетная угроза

Томагавк — это дозвуковая крылатая ракета средней дальности, запускаемая с кораблей и подводных лодок ВМС США. Он обеспечивает возможность нанесения дальнего и глубокого удара. Томагавк может нести как обычные, так и ядерные полезные нагрузки, хотя в политических решениях их ядерная роль постепенно снижена.

Источник: США
Владелец: США, Великобритания
Альтернативное имя: TLAM-N, TLAM-A, RGM / UGM-109A, RGM / UGM-109B, RGM / UGM-109C , RGM / UGM-109D, RGM / UGM-109E, TASM, TLAM-C, TLAM-D, TLAM-E, TLAM / C, TLAM / D, Tactical Tomahawk, BGM-109G Gryphon, Griffin
Класс: дозвуковой , Крылатая ракета средней дальности
База: Спущенная с корабля / подводной лодки
Длина: 5.55 м без бустера; 6,25 м с ускорителем
Диаметр: 0,52 м
Стартовая масса: 1315 кг (без ускорителя)
Боевая нагрузка: 454 кг
Боевая часть: Осколочно-фугасная, различные боеприпасы
Силовая установка: Турбореактивный двухконтактный двигатель
Диапазон: 1,250 — 2,500 км
Статус: В рабочем состоянии
В эксплуатации: 1983

«Томагавки» предназначены для полета с дозвуковой скоростью при сохранении малой высоты, что затрудняет их обнаружение на радарах.Они используют специальные системы наведения для маневрирования на такой небольшой высоте. «Томагавк» впервые был использован Соединенными Штатами в бою во время операции «Буря в пустыне» в 1991 году, а в 1995 году Соединенные Штаты начали продавать его Великобритании. «Томагавк» может быть запущен с более чем 140 кораблей и подводных лодок ВМС США, включая четыре переоборудованных подводных лодки класса Огайо. , а также подводные лодки класса Astute, Swiftsure и Trafalgar Королевского флота.

В 2016 году ВМФ запросил 434 миллиона долларов для начала модификации 245 TLAMS для противокорабельных задач, что сделает их способными поражать вражеские корабли на расстоянии до 1000 морских миль в течение следующего десятилетия.Этот план потребует модификации ракет, которые в настоящее время находятся на ракетных крейсерах Ticonderoga, ракетных эсминцах класса Arleigh Burke , ударных подводных лодках (ПЛА) ВМФ и четырех управляемых атомных ракетных подводных лодках (ПЛАРБ) класса Огайо. Эта программа, если она будет профинансирована, продолжит программу продления срока службы ВМФ ракет «Томагавк».

ВМС США начали разработку крылатых ракет морского базирования в 1972 году. С тех пор было произведено множество вариантов «Томагавк».Варианты Block I включали ядерную ракету Tomahawk Land Attack (TLAM-N, TLAM-A, RGM / UGM-109A) и противокорабельную ракету Tomahawk (TASM, RGM / UGM-109B). Варианты блока II включают TLAM-C (RGM / UGM-109C), предназначенный для атаки защищенных целей, и TLAM-D (RGM / UGM-109D), предназначенный для атаки «слабых» целей, таких как самолеты и скопления войск. Обновления Block III включали новую электронику, позволяющую проводить скоординированные атаки. Ракеты Block IV, самая современная версия, способны часами зависать в полете и обладают двусторонней связью данных, предназначенной для получения обновленной информации о миссии и корректировок курса.

В ответ на сирийскую военную химическую атаку на удерживаемый повстанцами город Хан-Шейхун 6 апреля 2017 года военно-морские эсминцы USS Porter (DDG — 78) и USS Ross (DDG — 71) выпустил в общей сложности 59 «Томагавков» по ​​авиабазе Шайрат, чтобы уничтожить сирийские силы, которые якобы осуществили атаку.

Блок I

Было три оригинальных проекта «Томагавк»: TLAM-N с ядерной боеголовкой, Gryphon наземного базирования и обычный TASM.


Вверху: Вертикальная пусковая система Mark 41

TLAM-N

Ракета TLAM-N способна нести ядерную боеголовку W80 мощностью 200 кТ на 2500 км. Ракета управляется комбинацией инерциальной навигации и TERCOM. Предполагается, что TLAM-N имеет точность 80 м CEP. Первоначально ВМС США планировали закупить 758 ракет TLAM-N, но было произведено всего 367 ракет. К 1991 году президент Джордж Х.В. Буш объявил, что ракеты TLAM-N будут помещены на хранение.Почти двадцать лет спустя администрация Обамы в своем обзоре ядерной политики за 2010 год предложила ликвидировать TLAM-N.

BGM-109G Грифон

BMG-109 Gryphon или крылатая ракета наземного базирования (GLCM) была мобильным наземным вариантом Томагавка с ядерной нагрузкой. Разработка началась в начале 1970-х годов, и он начал работать в 1984 году.

GLCM имел дальность полета 2500 км и мог развивать скорость примерно 800 км / ч. Длина ракеты составляла 6,4 м, 0.Диаметр корпуса 52 м, стартовая масса 1470 кг. «Грифон» нес одиночную ядерную боеголовку W-84 мощностью от 10 до 50 кТ. Ракета использовала инерциальную навигацию и TERCOM. Соединенные Штаты разместили 322 ракеты на борту 95 автомобилей TEL. Однако после подписания и ратификации Договора о РСМД система была полностью разрушена к 1991 году в соответствии с положениями договора.

ТАСМ

TASM был первой версией противокорабельного варианта Tomahawk, оснащенного активной радиолокационной ГСН, а не TERCOM.TASM, наряду с другими обычными вариантами «Томагавк», нес обычную боеголовку массой 454 кг. Его дальность полета была меньше, чем у других вариантов, и составляла 460 км. TASM был известен своей маневренностью, способной к различным схемам полета. Он мог лететь на большую высоту, до 450 м, или по траекториям малой высоты, включая маршрут «морского плавания» или всплывающее под большим углом погружение в конечной фазе. В 1994 году все ракеты TASM были сняты с боевых кораблей и позже переоборудованы в версии Block IV.

Блок II

В конце 1970-х гг.С. Военно-морской флот искал высокоточные крылатые ракеты наземного нападения, способные иметь гораздо меньшую дальность поражения. Были произведены две версии Block II; TLAM-C и TLAM-D.

TLAM-C

Основная роль TLAM-C заключалась в уничтожении или подавлении крупных укрепленных мишеней. TLAM-C нес обычную боеголовку массой 454 кг, способную поражать военно-морские базы и аэродромы. TLAM-C широко использовался в операции «Буря в пустыне». Официальные данные показывают, что во время войны в Персидском заливе было выпущено более 300 вариантов Block II, в том числе 27 ракет TLAM-D.Эти ракеты достигли 85-процентного успеха.

Версия этой ракеты Block 2 имеет дальность 1300 км при запуске с корабля и 925 км при запуске с подводной лодки. Его точность была значительно улучшена до менее 10 м CEP.

TLAM-D

TLAM-D имеет такое же наведение и точность, что и TLAM-C, но он предназначен для поражения более слабых целей, таких как самолеты и средства ПВО. TLAM-D изначально был оснащен боевой частью суббоеприпасов комбинированного действия (CEB), которая состояла из 166 небольших бронебойных, осколочных и зажигательных устройств.Полезная нагрузка могла быть выпущена по трем целям подряд. Однако боеголовка CEB больше не используется и была заменена на унитарную осколочную боеголовку. TLAM-D имеет три терминальные траектории полета. Он может лететь вертикально или горизонтально в цель или может взорваться прямо над целью.

Блок III Модернизация

Block III включала сочетание механических и технологических улучшений. Они включали добавление системы навигации GPS, которая сократила время, необходимое для планирования миссии с 80 часов до одного часа.Это также добавило способности ракеты зависать над целью, ожидая прибытия других средств. Установка нового турбовентиляторного двигателя также потребляет на три процента меньше топлива при увеличении тяги на 20 процентов.

Блок IV

Block IV TLAM-E — новейшее обновление серии Tomahawk. Ракета может быть перенаправлена ​​в полете либо на заранее запланированные, либо на новые цели. Кроме того, ракета имеет более короткую временную шкалу запуска и способность задерживаться, что, наряду с ее оптико-электронным датчиком, позволяет ей в реальном времени оценивать ущерб от предыдущих ударов.Block IV TLAM-E имеет дальность действия 900 морских миль или 1600 км. он несет унитарную боеголовку весом 1000 фунтов. Block IV — единственный вариант Tomahawk, который все еще производится. Оставшиеся ракеты «Томагавк» других модификаций будут преобразованы в боеприпасы Block IV.


Весь ракетный арсенал ВМФ «Томагавк» будет модернизирован до блока V

USS Ross (DDG 71) запускает наземную ракету «Томагавк» 7 апреля 2017 г. Фотография ВМС США

АРЛИНГТОН, Вирджиния. По словам руководителя программы, весь арсенал крылатых ракет «Томагавк» ВМФ будет иметь конфигурацию Block V, а старые модели будут сняты с производства и демилитаризованы.

«Все блоки Block IV будут преобразованы» и станут «Томагавками» блока V, — сказал капитан Джон Ред, выступая перед журналистами во время симпозиума Ассоциации надводного флота 2020 года на прошлой неделе.

Модернизированные «Томагавки» будут иметь увеличенный радиус действия и модернизированные радио- и навигационные системы с передачей данных. Модернизация проводится на заводе Raytheon в Тусоне, штат Аризона.

Существующие ракеты Tomahawk Block III будут списаны и демилитаризованы.

Первые пять модернизируемых Tomahawk Block IV выйдут как испытательные ракеты, четыре из которых отправятся обратно в флот, «чтобы продемонстрировать свои возможности» при использовании в ожидаемых спорных условиях в будущем, сказал Рэд.

Когда крылатые ракеты Block IV были впервые изготовлены, ожидалось, что срок их службы составит 30 лет. Рэд добавил: «Они были разработаны в 1999 году, в конце 90-х с использованием технологий начала 2000-х годов. Это означало, что «будущее наступило» для их модернизации.

«Мы все еще производим блоки Block IV», которые достигли начальной производственной мощности в 2004 году, — сказал Крис Дейли, директор по управлению программами Raytheon.

Red сказал, что 90 ракет будут проходить процесс повторной сертификации за цикл.В Блоке V будет три варианта, но «определение разделения» между версиями еще не определено, сказал Рэд.

«Варианты Block Va будут называться Maritime Strike» с новым искателем, способным поражать движущуюся цель. Красный не будет подробно описывать возможности искателя, кроме того, что он работает в различных режимах, имеет «способность различать цели» и может обновляться в полете.

Block Vb будет оснащена системой совместной многоцелевой боеголовки. Впервые о новой боеголовке было объявлено в 2010 году, а испытания прошли в 2014 году.

Администрация запросила 320 миллионов долларов на исследования и разработки в бюджете на 2020 финансовый год для продвижения этих обновлений до Tomahawk. Варианты Tomahawk Va и Vb были выделены в новой стратегии администрации в области наступательных ракет.

После того, как «Томагавки», используемые американскими военными, будут модернизированы, возможно, Великобритания, единственная страна, имеющая крылатые ракеты «Томагавк», начнет модернизацию своих арсеналов, сказал Рэд. Закон США, регулирующий продажу военной продукции за границу, гласит, что системы и оружие должны в первую очередь использоваться в Соединенных Штатах.

«Мы все еще работаем над этим» в Вашингтоне и Лондоне, — сказал Рэд.

Связанные

Томагавк | крылатая ракета | Britannica

Tomahawk , также называемая крылатой ракетой Tomahawk или BGM-109 , низколетящая стратегическая управляемая ракета американского производства, которая может запускаться с военно-морских кораблей или подводных лодок для поражения целей на суше. Он летает на малых высотах для поражения неподвижных целей, таких как объекты связи и противовоздушной обороны, в условиях повышенного риска, где пилотируемые самолеты могут быть уязвимы для ракет класса «земля-воздух».

ракетный крейсер

Крейсер ВМС США Cape St. George запускает крылатую ракету Tomahawk во время вторжения в Ирак, 2003.

Специалист по разведке 1-й Кеннет Мол / США. Navy

Томагавк — это беспилотное оружие дальнего действия с точностью около 5 метров (16 футов). Ракета длиной 5,6 метра (18,4 фута) имеет дальность полета примерно до 2400 км (около 1500 миль) и может двигаться со скоростью 885 км (550 миль) в час.

«Томагавки» запускаются с кораблей вертикально, но они могут запускаться горизонтально из торпедных аппаратов ударных подводных лодок или с внешних пусковых установок, прикрепленных к корпусу подводной лодки.На этапе пуска ракета приводится в действие твердым топливом. После этого он приводится в действие турбовентиляторным двигателем, который не выделяет много тепла, что затрудняет инфракрасное обнаружение. Он также может ускользнуть от обнаружения радаром, поскольку имеет небольшое поперечное сечение и работает на малых высотах. Достигнув земли, «Томагавк» использует радиолокационное наведение с инерциальной системой наведения и согласованием контура местности (TERCOM), при котором карта, хранящаяся в компьютере ракеты, постоянно сравнивается с фактическим рельефом местности для определения местоположения ракеты относительно цели.Точно так же цель идентифицируется по сохраненному изображению. Когда TERCOM сканирует ландшафт, ракета «Томагавк» способна поворачиваться и поворачиваться, как истребитель, уклоняющийся от радиолокатора, и скользит по местности на высоте всего 30–90 метров (100–300 футов).

Во время первых залпов региональной атаки военное планирование требует использования «Томагавков» морского базирования для компрометации и подавления воздушных операций и обороны противника. Томагавки могут быть повторно заданы в полете, возможно, некоторое время кружат перед тем, как их люди-помощники выберут для них другую цель для атаки.Томагавки также могут использовать свои бортовые камеры для передачи данных об оценке боевых повреждений военным аналитикам.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Ракеты Томагавк, запускаемые с подводных лодок, поступили на вооружение в 1983 году с обычными (т. Е. Неядерными) вариантами наземных и противокорабельных ракет, а также с ракетами наземного нападения с ядерной боеголовкой. Ядерный вариант был с тех пор снят, и был добавлен вариант кассетной бомбы наземного нападения, которая разбрасывает бомбы.К началу войны в Персидском заливе в 1991 году «Томагавки» устанавливались на надводные корабли.

Ракеты «Томагавк» были впервые применены в 1991 году во время войны в Персидском заливе в рамках операции «Буря в пустыне», где они уничтожали особо надежные цели (такие как зенитно-ракетные комплексы, центры командования и управления, президентский дворец Ирака в Багдаде. , и электростанции). Война в Персидском заливе также стала первым в истории скоординированным ударом «Томагавк» и пилотируемой авиации. Впоследствии «Томагавки» широко использовались в Ираке для обеспечения выполнения операций «бесполетной зоны» в начале 1990-х годов и во время войны в Ираке (2003–2011 годы).Они также использовались в Боснии (1995 г.), Ливии (1996 и 2011 гг.), Судане (1998 г.), Йемене (2009 г.) и Афганистане (1998 г. и во время войны в Афганистане, которая началась в 2001 г.).

морских пехотинцев первыми вернут ракеты наземного базирования «Томагавк» после ДРСМД

«Часть домашней работы, которую ВМФ и Корпус морской пехоты проделали за последние шесть месяцев, — это то, как мы думаем, что нам нужно будет действовать в будущем как интегрированные военно-морские силы, а это означает, что Корпус морской пехоты берет на себя роль, которую мы не выполняли за последние 20 лет, и вот как мы способствуем контролю над морем и запрету на море », — сказал Бергер законодателям. «Ракета« Томагавк »- один из инструментов, который позволит нам сделать это».

«Это может быть ответ, это может быть первым шагом к долгосрочному ответу через пять, шесть, семь лет, но что нам нужно, так это высокоточный огонь дальнего действия для небольшого подразделения, серии подразделений, которые могут с корабля или с берега сдерживать военно-морские силы противника под угрозой «, — добавил он. В последние годы наблюдается значительное возрождение интереса в корпусе морской пехоты, а также в армии США, в наземных противокорабельных возможностях, особенно для использования в условиях распределенной войны, например, в крупном конфликте на обширных просторах Тихоокеанского региона.

До сих пор нет подробностей о точном варианте «Томагавка», который Корпус морской пехоты собирается купить, или о том, какую пусковую установку они собираются использовать для его стрельбы. Заявление коменданта Бергера о том, что конкретная цель приобретения ракет состоит в том, чтобы иметь возможность «держать военно-морские силы противника под угрозой», настоятельно указывает на то, что это оружие представляет собой Maritime Strike Tomahawk (MST).

Это подвариант нового тактического томагавка Block V, или TACTOM, также известного как Block Va.В дополнение к общим улучшениям характеристик и возможностей, обнаруженным на ракетах Block V, MST имеет новую многорежимную систему наведения, которая включает в себя инфракрасный датчик изображения, радиочастотное самонаведение и наведение с помощью GPS, что позволяет ему перемещаться к цели. области за сотни миль и поражать движущиеся морские цели. Ракета также будет иметь двусторонний канал передачи данных, позволяющий корректировать курс и другие обновления прицеливания во время полета.

Компания General Dynamics впервые разработала варианты противокорабельных кораблей и подводных лодок «Томагавк», известные как RGM-109B и UGM-109B, соответственно, в которых использовались активные радиолокационные самонаводящиеся системы самонаведения, в 1980-х годах. ВМС США сняли эти ракеты с вооружения в 1994 году и в конечном итоге переделали их в варианты ракет Block IV Tomahawk Land Attack (TLAM).

Спустя годы компания Raytheon, которая в настоящее время является производителем серии Tomahawk по контракту с ВМФ, возродила концепцию Tomahawk, способного поражать движущиеся цели в море, что впоследствии привело к разработке программы MST. «Теперь это потенциально революционная возможность при невысокой цене. Это 1000-мильная противокорабельная крылатая ракета.Его можно использовать практически со всего нашего надводного и подводного флота », — сказал тогдашний заместитель министра обороны Боб Ворк о концепции в 2015 году.

единиц оружия — ракета «Томагавк» | Война в Персидском заливе | ФРОНТЛАЙН




Крылатая ракета «Томагавк» (BGM-109) — это оружие длиной 20 футов, стоимость которого 1,3 миллиона долларов. Ракета-носитель запускает ракету с корабля или подводной лодки. Затем появляется небольшой турбовентиляторный двигатель, и реактивные двигатели устремляются к земле. управляемый его «инерциальной системой наведения», которая использует датчики и гироскопы для измерения ускорения и изменения направления.Как только ракета пересекает береговую линию, начинает действовать более точный метод наведения — TERCOM.

TERCOM сканирует ландшафт на установленных контрольных точках, снимает показания высоты и сравнивая их, чтобы отобразить данные в своей компьютерной памяти. Ракета движется примерно 550 миль в час и может делать повороты и повороты, как истребитель, уклоняющийся от радаров. самолет все время летит над землей на высоте от 100 до 300 футов.

Пройдя до 1500 миль, Томагавк приближается к своей цели и Затем вступает в действие третья система навигации: DSMAC (Digital Scene Matching Area). Коррелятор).DSMAC делает снимок целевой области и сравнивает эти данные к версии, хранящейся в его памяти. Затем компьютер выполняет окончательную настройку крыльев и хвостового оперения и направляет боеголовку к цели.

«Томагавк» и противокорабельная ракета «Томагавк» (TASM) установлены на самолетах класса «Айова». линкоры; крейсеры классов «Вирджиния», «Лонг-Бич», «Тикондерога»; и эсминцы классов Arleigh Burke и Spruance.

«Буря в пустыне» стала первым боевым испытанием крылатой ракетной системы.Это также стал первым в истории скоординированным ударом «Томагавк» и пилотируемой авиации.

В течение первых нескольких минут операции «Буря в пустыне» ракеты «Томагавк» запущенный с линкоров «Миссури» и «Висконсин», нанес точный удар по Иракские командные центры и радиолокационные установки.

На войне «Томагавки» использовались для уничтожения ракетных объектов земля-воздух, командно-диспетчерских пунктов, объектов электроэнергетики и были зачислены с разрушением президентского дворца Ирака.

«За время войны было обстреляно 297 томагавков, из которых 282 приступили к выполнению своих задач. успешно (9 не смогли покинуть трубу и 6 упали в воду после выходя из трубки). По крайней мере 2 (а возможно, целых 6) были сбиты, большинство или все из них за одну быстро организованную струйную атаку (ракеты большую часть пути к цели пришлось лететь по профилю одной миссии). «Победа в пустыне — война за Кувейт», издано Norman Friedman Naval Institute Press 1991.

Из «Краткого отчета об исследовании авиации в Персидском заливе» Томаса А.Кини и Элиот А. Коэн:

Во время войны в Персидском заливе вооруженные силы США использовали три платформы, которые находились в Категория малозаметности / малозаметности: истребитель-невидимка F-117 и два крылатые ракеты большой дальности, ракета Tomahawk Land Attack (TLAM) и Обычная крылатая ракета воздушного базирования (CALCM) …… F-117, совершивший только два процента от общего числа боевых самолето-вылетов, поразил почти сорок процентов стратегических целей и оставался центральным элементом стратегической воздушной кампании. всю войну.

Низкая заметность делала возможными прямые удары по центру иракской авиации. система обороны в самом начале войны. В прошлом военно-воздушные силы воевали через тщательно продуманную оборону и принятые потери на пути к цели или отбросил эту оборону. Во время войны в Персидском заливе Коалиция могла немедленно нанести удар по противовоздушной обороне Ирака, и они так и не оправились от этих первоначальных ошеломляющих ударов. Благодаря сочетанию скрытности и точности, которыми обладают F-117 и крылатые ракеты, эти две платформы осуществили все атаки на центр Багдада; F-117 действовал ночью, а TLAM — днем.Учитывая чувствительность Америки к жертвам — нашим собственным и мирным жителям Ирака — они были идеальными системами оружия для нападения на цели в центре хорошо защищенного и густонаселенного города. Более того, у F-117 была психологическая полезность, которую, вероятно, разделял только B-52. Оба были самолетами, которыми могла обладать только сверхдержава, и оба могли наносить разрушения без предварительного предупреждения — неудивительно, что оба фигурировали в брошюрах о психологических операциях, которые осыпали иракские войска.

С другой стороны, F-117 и крылатые ракеты большой дальности также имели ограничения: оба были менее гибкими и значительно дороже, чем самые обычные системы. Дозвуковой легкий бомбардировщик F-117 должен был работать в ночное время, чтобы обеспечить максимальную скрытность, и почти девятнадцать процентов ударов, нанесенных F-117, были вызваны погодными условиями (промахи или отсутствие падений). Хотя крылатые ракеты не так чувствительны к погодным условиям, как F-117, они имели меньшую полезную нагрузку, требовали длительного процесса наведения на цель и не могли быть перенацелены после запуска.Однако даже без гибкости других самолетов эти платформы смогли установить условия для воздушных операций над Ираком и донести до жителей Багдада реальность войны.

Интервью FRONTLINE с Бернаром Трейнором

главная · устная история · военные истории · оружие · карты · хронология
кассеты и стенограммы
FRONTLINE · wgbh · pbs online

авторское право веб-сайта 1995-2014 Образовательный фонд WGBH


.

Добавить комментарий

Ваш адрес email не будет опубликован.
