Охотничье ружье МЦ 21-12: характеристика, плюсы и минусы, фото

Наверное, каждый наш соотечественник, увлекающийся охотой, слышал про полуавтоматическое ружье МЦ 21-12. Оно является одним из наиболее распространенных из числа разработанных и выпущенных в нашей стране. Оружие обладает рядом важных преимуществ, о которых следует знать. Но имеет и определенные минусы, зная которые охотник сможет решить: отдать предпочтение этому полуавтомату или же поискать другой вариант.

История оружия

Начнем с того, что именно МЦ2112 стало первым советским полуавтоматическим гладкоствольным ружьем. Хотя конструкторы и старались создать его максимально оригинальным, но в результате длительной работы пришли к выводу, что в нем появились особенности, присущие иностранным аналогам. Что, впрочем, неудивительно – доведенное практически до совершенства годами тщательно доработки, оно просто не могло не пойти по уже разработанным ранее путям. Например, схема автоматики оказалась схожей с браунингом, а легкосъемная крышка ствольной коробки сильно напоминала итальянские полуавтоматы от Breda Antares.

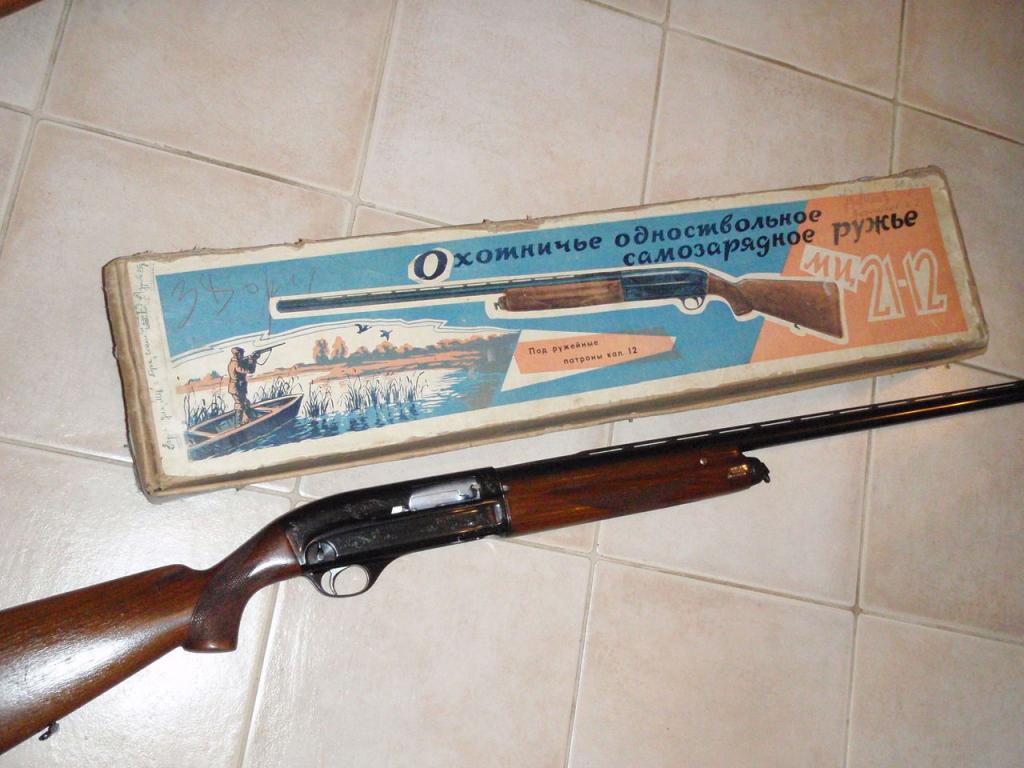

Ружье с коробкой

МЦ 21-12 создавалось на Тульском оружейном заводе под руководством В. А. Николаева в 1956-1958 годах. Было выпущено несколько пробных экземпляров, но в них выявили определенные недостатки. Тогда было принято решение о переносе запуска серийного производства до тех пор, пока они не будут устранены полностью. Поэтому первые образцы сошли с конвейера только в 1965 году.

Сначала оружие, получившее среди охотников прозвище «советский браунинг», получало преимущественно негативные отзывы – причиной стала плохая совместимость с папковыми гильзами, которые на тот момент имели широкое распространение. Но постепенно, по мере появления и распространения пластиковых аналогов, у ружья стало появляться все больше сторонников.

Впрочем, оценили его не только в нашей стране. Так, в 1965 году ружье получило высокую награду – золотую медаль на Лейпцигской ярмарке, что является серьезным признанием качества.

В результате как в советское время, так и позже, уже в Российской Федерации, было выпущено более 300 тысяч ружей – весьма неплохой показатель.

Технические характеристики

Теперь коротко расскажем о технических характеристиках МЦ 21-12. Ружье, имея длину ствола 750 миллиметров, обеспечивает великолепную дальность боя – как дробовыми и картечными патронами, так и пулей. Общая длина составляет 1285 миллиметров – довольно серьезный показатель, из-за которого людям ниже среднего роста, а также подросткам обращаться с ним не слишком удобно. Это следует обязательно учитывать при покупке оружия.

Вес составляет 3,4 килограмма – не слишком много, благодаря чему крепкий, привычный к длительным переходам мужчина может использовать его как при стендовой стрельбе, так и при загонной охоте. Большинство аналогов – полуавтоматов 12 калибра – весят примерно столько же, с разницей в 100-200 грамм в ту или иную сторону.

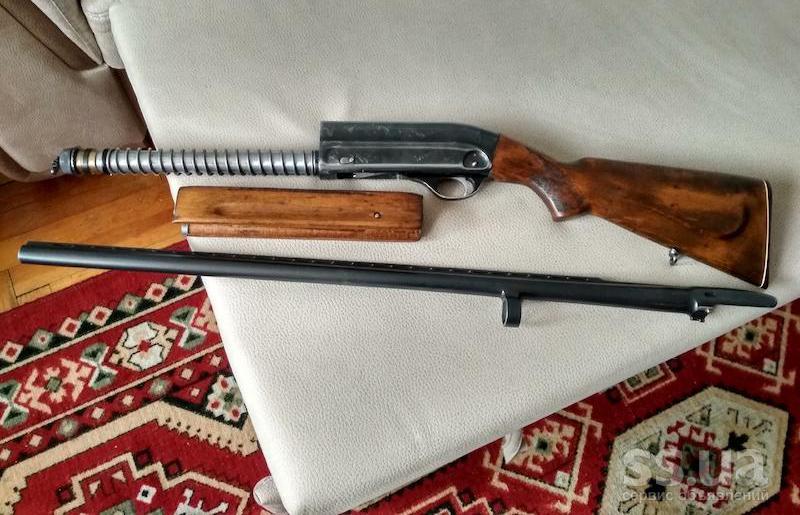

Разобранное ружье

Предназначен для стрельбы патронами 12/70. Имеет дульное сужение 1.0 – полный чок, что дополнительно обеспечивает высокую кучность боя дробью и картечью на большой дистанции.

При зарядке первый патрон сразу досылается в патронник. Еще четыре вставляются в подствольный магазин. Таким образом, без дополнительной зарядки охотник может сделать пять выстрелов в весьма быстром темпе, что позволяет вести стрельбу, например, по стае уток или гусей, а также быстро проводить добор подранков.

Существующие модификации

Всего за годы выпуска было разработано несколько вариантов оружия. Между собой они не слишком различаются — характеристики ружья МЦ 2112 остаются прежними. Но все-таки о них будет полезно знать каждому любителю стрельбы, решившему приобрести именно этот полуавтомат.

Так, название МЦ 21 получила самая первая модель, несколько вариантов которой выпустили до официального начала изготовления – с 1956 по 1964 гг. Тогда создали ружья под калибры 12, 16 и 20, чтобы проверить, какой окажется наиболее удачным.

Хорошо знакомая охотникам модель МЦ 21-12 стала второй и пошла в серийный выпуск в 1965 году.

Впоследствии ее немного модифицировали. Затыльник приклада был дополнен резиновым амортизатором, благодаря чему появилась МЦ 21-12Р.

Но и последняя модель была доработана. Эта модификация получила не только резиновый амортизатор, но и сменные дульные насадки, позволяющие выбирать подходящую в зависимости от целей стрелка и имеющихся боеприпасов модель. Она получила название МЦ 21-12МР

Советский или российский выпуск?

Хотя сегодня ружье МЦ 21-12, характеристики которого расписаны выше, уже снято с производства, какое-то количество было выпущено уже после распада СССР. К сожалению, именно они, довольно часто попадая в руки молодых охотников, создают иллюзию крайне низкого качества оружия этой серии.

Ружье мц 21 12 технические характеристики

Да, к сожалению, ружье, получавшее от опытных советских охотников прекрасные отзывы, было практически уничтожено из-за некачественного изготовления. В первую очередь пострадало качество сборки – из-за этого увеличилось количество перекосов гильз при выбросе. К тому же в целях повышения скорости сборки оружия стали использоваться предварительно хромированные узлы. Как результат – отладчикам приходилось допиливать детали прямо по хрому. Снизилось качество термообработки компонентов. Многие владельцы стали жаловаться на низкое качество обработки дерева и заусеницы на металле. Разумеется, увидев такое оружие вблизи, охотник сразу теряет желание приобрести его.

Однако, если удается приобрести полуавтомат, изготовленный в советское время и сохранившийся в хорошем качестве, можно считать, что вам повезло – пожалеть о такой покупке не придется. Даже при минимальном уходе и активной эксплуатации оно гарантированно прослужит не одно десятилетие.

Преимущества

Одним из главных достоинств является значительная дальность стрельбы – это обеспечивается длинным стволом, а также дульным сужением.

Дополнительным преимуществом можно назвать легкий ход курка – совершать выстрел можно особенно мягко, плавно. А значит, стрелок не столкнется со слишком сильной отдачей.

Также стоит выделить великолепно проработанный дизайн МЦ 2112 – фото наглядно демонстрируют это. Держать его в руках и стрелять – сплошное удовольствие. Неслучайно на финальную доработку было потрачено столько лет.

Максимальная простота устройства механизма обеспечивает высокую надежность и значительный срок службы.

Хромирование защищает металл от ржавчины, позволяя пользоваться даже в суровых условиях – под дождем, при высокой влажности.

Наконец, ружье имеет сравнительно низкую стоимость, что также является очень важным параметром для многих потенциальных покупателей.

Недостатки

Но пожалуй, не существует оружия, лишенного недостатков. Не является исключением и МЦ 21-12.

Начать с того, что стрелять из ружья калиберными пулями нельзя – полный чок приведет к тому, что ствол вздуется. Подойдут только подкалиберные аналоги. Впрочем, большинство патронов, продающихся в магазинах, заряжены именно ими.

Только подкалиберные пули

Отверстие в прикладе, где размещена возвратная пружина, может стать местом конденсации влаги – например, при нахождении в тумане или других условиях повышенной влажности воздуха. Поэтому после каждой такой «мокрой» охоты приклад желательно тщательно просушивать.

Ну, и, как отмечалось выше, современные ружья просто не могут похвастать качественной обработкой и сборкой.

Назначение

Изначально оружие использовалось исключительно для охоты. Однако сегодня все больше людей приобретают его просто для стендовой стрельбы. Небольшой вес, сравнительно малая отдача, надежность – все это делает оружие действительно удачным приобретением. Длинный ствол позволяет вести огонь на дистанции, запредельной для некоторых аналогов – например, для гладкоствольной «Сайги».

Слабая отдача (по сравнению, например, с обычными переломными ружьями) позволяет приучить к стрельбе подростков и женщин, делая стрельбу семейным хобби.

Быстрая смена боеприпаса

Ружье может похвастать еще одной интересной особенностью, какой обладают далеко не все полуавтоматы.

Конструкторами была предусмотрена возможность быстрой смены боеприпасов. Использовав специальный выключатель, можно перекрыть подачу патрона из магазина. Благодаря этому после выстрела затвор остается открытым, и в патронник можно вложить подходящий патрон.

Тюнинг

А вот возможности по тюнингу здесь довольно ограничены. Конечно, самым очевидным является установка дополнительных прицельных приспособлений – коллиматора. Прекрасно подходит как обычный, так и диоптрийный. В любом случае удобство прицеливания резко возрастает.

Также на ствол может быть установлена светящаяся мушка, существенно облегчающая прицеливание в сумерках.

Ружье с удлиненным магазином

При желании можно приобрести и установить удлинитель подствольного магазина. Да, вес оружия из-за этого немного увеличится. Также слегка смещается центр тяжести – придется заново привыкать к ружью, поэтому желательно проводить модернизацию сразу после покупки. Благодаря такому улучшению охотник получает возможность сделать не 5 выстрелов без перезарядки, а до 8 включительно. Больше не позволяет существующее законодательство. Однако и три дополнительных патрона могут оказаться весьма полезными в различных ситуациях.

Выбираем подходящий боеприпас

Приобретя ружье МЦ 21-12, стоит запомнить: теперь пользоваться папковыми и металлическими гильзами нельзя. Папковые часто приводят к перекосу или застревают при выборе. Впрочем, они в продаже уже давно не встречаются, поэтому проблем здесь не возникнет.

Латунные гильзы не подходят

Латунные гильзы не используются из-за того, что выбрасыватели, предназначенные для работы с пластиковыми гильзами, иногда не захватывают их: отсутствие быстрой перезарядки при охоте на крупную дичь – весьма неприятная вещь, которая может стать причиной серьезных последствий. К тому же собрать выброшенные латунные гильзы, имеющие довольно высокую стоимость, получается не всегда.

Поэтому единственным удачным выбором становится изделие из качественного пластика. Толстая и высокая юбка является только плюсом. Перед зарядкой патрон желательно пропустить через калибратор.

Ружье с коллиматорным прицелом

Порох засыпается, согласно инструкции. Дробь и картечь может использоваться без ограничений, а пули, как уже говорилось выше, использовать можно только подкалиберные, чтобы не нанести серьезного вреда оружию.

Заключение

Наша статья подходит к концу. Теперь вы достаточно знаете о полуавтоматическом охотничьем ружье МЦ 21-12, его истории, плюсах и минусах. Так что проблем при выборе наверняка не возникнет – каждый читатель легко решит, подходит ему это ружье или отдать предпочтение другому.

МЦ 21-12: обзор ружья, фото, видео

Ружье МЦ-21-12  мечта каждого советского охотника, легендарное самозарядное ружье для охоты. Создано в далеком 1958 г. в Центральном Конструкторском Бюро Спортивного и Охотничьего Оружия, конструктором В.А. Николаевым.

Серийно производится с 1965 г. на Тульском оружейном заводе и выпускается по сей день, хотя по мнению многих и является морально устаревшей моделью.

мц 21-12

МЦ 21-12 представляет собой одноствольное ружье, которое производилось в разных калибрах: 12-го, 16-го, и 20-го. Самым распространенным является МЦ 21-12 в 12 калибре.

Ружье разработано по технологии Браунинга, подпружиненный ходящий ствол двигается за счет отдачи и продольно скользящего затвора, это и является автоматикой и основой уникальности на те года этого оружия.

Перезарядка ружья осуществляется за счет движения ствола взад вперед.

мц 21 12

Практически все элементы механизма, в том числе канал ствола, хромированы, что облегчает уход за оружием и обеспечивает его долговечность. Ствол съемный, длина которого составляет около 750-760 мм.

Ударно-спусковой механизм куркового типа, сделан на отдельном основании. Гильза извлекается движением ствола вперед и до крайнего заднего положения.

Магазин этого ружья трубчатый, подствольный. Вмещает в себя 4 патрона. Так же он является направляющей всего ствола.

Магазин наполняется по одному патрону, через окно ствольной коробки. Так же имеется отсекатель патронов, который находится на левой части ствольной коробки.

Предохранитель флажковый, имеет свойства перемещение с правой стороны в левую, и наоборот. Минус такого предохранителя что он неавтоматический, просто не дает возможности нажать на курок.

Приклад пистолетной формы. Съемное цевье крепиться с помощью подпружиненной гайки.

Технические характеристики ружья МЦ-21-12

мц 21 12

Масса: предельно допустимая до 3.7 кг
Длина: 1185 мм.
Длина ствола: 750-760 мм
Патрон: 12(16,20)/70 мм
Калибр: 12(16,20)
Подствольный магазин: на 4 патрона

Уход за МЦ 21-12

мц 21 12

Придя домой с охоты, требуется чистка оружия, вы должны позаботится о том что бы в канале ствола не было нагара. Чистку требуется делать со стороны патронника. Для контроля можно повторить процедуру на второй и третий день после использования.

При не использовании ружья, его нужно чистить раз в два-три месяца, во избежания поломок на охоте.

Смазывать оружие нужно тонким слоем смазки, для этого достаточно увлажнить тряпочку маслом, выжать ее, и протереть детали

После работы с ружьем во время влажности (снега, дождя, тумана и т. д.), помимо чистки ствола, механизмов, деталей, нужно также прочистить и смазать возвратную пружину затвора, шток, стержень.

При охоте в лесу, чаще обращайте внимание на предохранитель, при ходьбе он может выключится, поэтому требуется перестраховаться, и носить ружье с той стороны ружья на котором не расположен предохранитель, то есть, обычно вешать его на левое плечо. Так же нося его слева вы позаботитесь о целостности конструкции, вероятнее всего, если будете носить его справа, в механизмы может попасть мусор, и предметы окружающей среды (снег, листва, иголки).

Чистку и техническое обслуживание выполняйте строго по инструкциям изложенным в техническом паспорте ружья.

Достоинства и недостатки ружья МЦ-21-12

мц 21 12

Достоинства МЦ-21-12 :

  • Ружье обладает хорошим ресурсом, при должном уходе и бережном отношении, прослужит охотнику долгие годы.
  • За ружьем достаточно просто ухаживать. Ружье легко разбирается, легко чиститься и легко собирается.
  • По сравнению, с другими полуавтоматическими ружьями, МЦ-21-12 хорошо перезаряжается, даже при использовании достаточно мощных патронов.
  • За счет перезарядки движением ствола, а также большой массы, ружье МЦ-21-12 имеет очень комфортную отдачу.
  • Ружье МЦ-21-12, как и многие другие отечественные ружья, всегда можно доработать, изменить оружие под себя.
  • Невысокая цена ружья.

Недостатки МЦ-21-12 :

  • В прикладе, во влажной среде, собирается конденсат.
  • Ружье имеет массу порядка 3,7 кг, что по мнению многих слишком много, особенно его использовать ружье для ходовой охоты.
  • Нельзя использовать железные гильзы. Запрещено заводом изготовителем.
  • Ружье МЦ-21-12 требует внимательного ухода, иначе возможны сбои в работе автоматики и ударно-спускового механизма.
  • Ружье не предназначено для стрельбы легкими боеприпасами, при стрельбе патронами с навесками от 28 грамм и меньше могут быть проблемы с перезарядкой.
  • Ружье достаточно тяжелое, баланс ружья оставляет желать лучшего, сложно стрелять накоротке, навсидку.

Вывод

мц 21 12

Ружье МЦ 21-12 хотя и считается морально устаревшим, но при этом это недорогое автоматическое ружье, которое при хорошем уходе, будет служить вам верой и правдой долгие годы и никогда вас не подведет!

технические характеристики, принцип работы, советы по выбору патронов

МЦ-21-12 — легендарное полуавтоматическое ружье, которое активно используется для любительской и промысловой охоты вот уже почти 70 лет. Люди в первую очередь ценят эту модель за уникальную конструкцию, которая не встречается больше ни у одного оружия в мире. Также ружье показывает высокие боевые характеристики даже в самых суровых погодных условиях, из-за чего славится своей надежностью и безотказностью.

История создания

История разработки полуавтомата МЦ-21-12 берет свое начало в 1958 году. В то время группа молодых инженеров-энтузиастов под руководством В. А. Николаева — бывшего конструктора ЦКИБ (центральное бюро по созданию спортивного и охотничьего вооружения) начала разрабатывать принципиально новые образцы охотничьего оружия с уникальными системами. Одним из самых удачных проектов стало ружье МЦ-21-12, использующее систему отвода пороховых газов для того, чтобы высвободить из патронника стреляную гильзу, а также подать в ствол новый боеприпас.

МЦ-21-12МЦ-21-12

Появление столь уникального оружия на советском рынке не оставило общественность равнодушной. Профессиональные охотники и эксперты-оружейники сравнивали новое ружье от ТОЗ с легендарным немецким «Браунингом». Однако первая партия не получила хороших отзывов, поскольку МЦ-21-12 имело несколько недоработок. К примеру, многие владельцы жаловались на то, что модель несовместима с папковыми гильзами. Поэтому дальнейшие несколько лет компания занималась усердной модернизацией имеющегося образца. Лишь в 1965 году вышла финальная версия, лишенная большинства недостатков. В дальнейшем ТОЗ приступил к разработке МЦ-22-12.

к содержанию ↑

Устройство и принцип работы

Конструкция и весь принцип работы МЦ-21-12 построен на системе отдачи пороховых газов, а также длинном ходе ствола. Поддержание процесса обеспечивается с помощью нескольких шарниров и пружин, а для фиксации деталей присутствуют штифты и муфты. Чтобы понять, как именно работает эта сложная система, необходимо в деталях изучить, что происходит во время выстрела:

  1. Стрелок нажимает на спусковой крючок. Происходит удар бойка по капсюлю патрона. Горючая смесь в гильзе воспламеняется, в результате чего возникает сильная энергия, воздействующая на пулю и выталкивая ее из ствола.
  2. Часть энергии попадает в ствольное ответвление. В результате этого происходит сжатие пружин и движение затворной рамы. Окно затвора открывается, и стреляная гильза выбрасывается из патронника под действием экстрактора.
  3. Из магазина подается новый патронник. Это происходит потому, что боеприпасы в емкости все время находятся под действием пружины. Как только в патроннике становится пусто и он открывается, верхняя гильза попадает в ствол.
  4. Затвор закрывается. После того, как новый боеприпас попадет в ствол, пружина затвора вновь расслабится, и крышка вернется в изначальное положение. При этом сработает механизм запирания ствола, а также активируется предохранитель.

Теперь, когда с основами разобрались, и принцип действия полуавтоматики понятен, можно поговорить и о других частях конструкции оружия. Вот список лишь тех систем и механизмов, которые выделяют МЦ-21-12 на фоне других гладкоствольных ружей:

  1. Наличие неавтоматического предохранителя флажкового типа. Он напрямую связан со спусковым крючком, поэтому стрелок не сможет совершить выстрел до тех пор, пока не переведет рычажок в боевое положение.
  2. Деревянное ложе и пистолетная рукоять. Обе детали выполнены из бука или ореха. Приклад облегчен, однако на нем имеется подщечечник для большей эргономики, а также толстый резиновый тыльник, поглощающий отдачу.

Приклад и цевьеПриклад и цевьеПриклад и цевье для МЦ-21-12, орех

  1. Подвижный ствол с быстрой системой снятия. При желании владелец МЦ-21-12 может очень быстро снять металлическую деталь, просто выкрутив ее из резьбы движением против часовой стрелки. Патронник при этом остается на месте.

Что касается УСМ, то в целом его конструкция стандартна, однако отличается улучшенным качеством сборки, так как пороховая энергия может приводить к шаткости деталей. В качестве дополнения можно считать экстрактор, который служит для выбрасывания стреляной гильзы в тот момент, когда затвор находится в переднем положении.

к содержанию ↑

Технические характеристики

Несмотря на то, что главной особенностью МЦ-21-12 является конструкция оружия, его технические характеристики также порадуют любого владельца, ценящего кучный и сильный бой. Ознакомиться с показателями можно при помощи таблицы, которая отыщется в оружейном паспорте модели:

Характеристика:Параметр:
Калибр12
Длина ствола750 мм
Длина патронника70 мм
Общая длина оружия1285 мм
Емкость магазина4 + 1
Дальность поражения дробью60 метров
Вес оружия3,4 кг

Таким образом, полуавтоматическое ружье можно использовать для охоты на крупную пернатую дичь, добычи животных среднего и большого размера, а также отстрела хищников. Самое главное — подобрать оптимальный боеприпас — а уж с этим у МЦ-21-12 практически никаких проблем нет, ведь ружье может использовать как стандартные боеприпасы, так и патроны «магнум».

Ствольная коробка МЦ-21-12Ствольная коробка МЦ-21-12

Также ружье обладает планкой «ласточкин хвост» (11 миллиметров), позволяющей устанавливать большинство прицельных приспособлений, имеющихся на российском оружейном рынке. При желании оружие может быть оснащено оптикой, коллиматором, прибором ночного видения или даже тепловизором.

Самой главной гордостью, касающейся ТТХ оружия, является высокий показатель кучности. Даже без доработки он находится в районе 55% при условии стрельбы дробью с дистанции в 40 метров. А уж если провести дополнительную полировку патронника и дульного среза, то это число и вовсе увеличится до 65%. Именно поэтому многие охотники так ценят старое, но качественное ружье.

к содержанию ↑

Преимущества

Оружие МЦ-21-12 обладает рядом положительных сторон, которые заставляют не только любителей, но и профессионалов останавливать свой выбор именно на этой полуавтоматической модели. Вот лишь те особенности, о которых положительно отзывается большая часть владельцев:

  1. Высокая дальность стрельбы — обеспечивается довольно длинным стволом и патронником, а также возможностью установки дополнительных дульных сужений. Да и в целом резкость боя у ружья 12 калибра достаточно высока.
  2. Легкий ход курка — преимущество качественного ударно-спускового механизма. К сожалению, МЦ-21-12 не имеет возможности регулировки жесткости спуска. Однако плавный ход явно понравится начинающим стрелкам, а также многим профессионалам.

Охотничье ружьеОхотничье ружьеОхотничье ружье МЦ-21-12

  1. Хорошо проработанный дизайн. Несмотря на то, что с момента выпуска первой версии прошло почти 70 лет, она все равно выглядит очень красиво даже в сравнении с современными ружьями. Особенно приятно смотрится необычное, но эргономичное и брутальное ложе с прикладом.
  2. Отличная скорость перезарядки. Количество выстрелов в минуту колеблется в районе 50-55 штук — очень высокий показатель для гладкоствольного ружья. Добиться этого удалось благодаря системе отвода газов, а также вместительному патроннику.
  3. Высокая надежность. Ствол оружия покрыт изнутри хромом, а снаружи — никелем — это повышает его устойчивость к коррозии, а также отрицательному воздействию при использовании патронов с увеличенной навеской пороха.

Таким образом, МЦ-21-12 — это уникальное и надежное ружье, которое совмещает в себе необычную конструкцию и неплохие тактико-технические характеристики. Однако в любой бочке меда должна быть ложка дегтя.

к содержанию ↑

Недостатки

Нельзя сказать, что ружье МЦ-21-12 является сплошной недоработкой, однако кое-какие отрицательные стороны у нее все-таки имеются. Вот лишь те моменты, на которые жалуется большинство владельцев этой модели:

  1. Проводить стрельбу можно только подкалиберными пулями. Если же выбрать аналог 12-го калибра, то ствол может просто вздуться. Впрочем, справедливости ради стоит отметить, что большинство патронов, продающихся в магазине, являются именно подкалиберными.

Охотник с ружьем МЦ-21-12Охотник с ружьем МЦ-21-12

  1. Отверстие в прикладе часто становится местом конденсации, особенно если использовать оружие на сильном тумане или в местах с повышенной влажностью. После «мокрой» охоты оружие рекомендуется как следует просушивать.
  2. Не лучшее качество сборки. К сожалению, это относится ко многим ружьям, выпущенным компанией ТОЗ в период с 1950 по 1970 годы. Покупателям часто попадаются модели, которые приходится самостоятельно дорабатывать напильником и наждачной бумагой.
  3. Сложная конструкция. Из-за этого разборка оружия, его чистка, а также установка запчастей значительно осложняется. Хотя для профессионального охотника это не должно стать большой проблемой.

Отдельного упоминания заслуживает весьма распространенная проблема со стволом и затвором ружья, из-за которой не всегда получается разрядить оружие. Для стабильной работы механизма запирания детали должны иметь идеально ровную форму, что бывает крайне редко. Чаще всего система отказывается работать из-за перекоса паза по отношению к боевому упору. Решить эту недоработку можно с помощью тщательной шлифовки напильником или замены паза на новый.

к содержанию ↑

Выбор патронов

Для ружья МЦ-21-12 лучше всего подойдут подкалиберные патроны, поскольку они идеально подходят под диаметр ствола и патронник, а также не обладают чрезмерно большой мощностью. Однако и у таких боеприпасов есть несколько разновидностей, так что при их выборе стоит руководствоваться следующими принципами:

  1. Материал изготовления гильзы. Пользоваться латунными или папковыми патронами строго запрещается, поскольку они часто застревают в момент перезарядки в затворе и приводят к деформации различных деталей. Лучше всего найти пластмассовые гильзы, которые не испортят механизмы, даже если застрянут внутри.
  2. Выбор баллистического снаряда. Конечно же, во многом все зависит от вида дичи, на которую планирует охотиться владелец. Однако наилучшую кучность и резкость боя полуавтомат покажет при использовании дроби от номера 7 до 000. Картечь и пули могут вести себя непредсказуемо на дальних дистанциях, так что ими стрелять не рекомендуется.

  1. Навеска пороха. Одним из недостатков механизма отвода пороховых газов является то, что он заточен только под определенную навеску горючей смеси. Так что о каких-либо экспериментах с количеством пороха в патроне стоит забывать. В противном случае это может привести к поломке системы перезарядки из-за слишком большой резкости.

Среди производителей боеприпасов каких-либо ограничений нет — ружье может использовать как импортные, так и отечественные патроны. Однако стрелять «самокрутками» настоятельно не рекомендуется, поскольку они часто имеют низкое качество изготовления, что отражается на здоровье оружия.

к содержанию ↑

Модификации

За долгие годы существования ружье МЦ-21-12 получило несколько официальных модификаций, которые отличаются друг от друга какими-то конструктивными особенностями или внешним видом. Вот краткое описание лишь самых известных версий:

  1. МЦ-21-12М. Первая выпущенная модификация, которая обзавелась дульным сужением двух вариантов: 0,75 и 1 мм. Оружие имеет повышенную кучность боя и используется в основном для охоты на уток, гусей и другой пернатой дичи.
  2. МЦ-21-12Ш. Ружье штучного исполнения, которое имеет уникальный внешний вид — художественное оформление присутствует практически по всей площади оружия. Также такая версия отличается лучшим качеством доработки систем.

Сувенирное ружье МЦ-21-12Сувенирное ружье МЦ-21-12

  1. МЦ-21-12С. Сувенирная версия, которая имеет не только художественную чеканку и гравировку, но и серебряные или золотые вставки. По качеству исполнения механизмов модель также находится на высшем уровне.

И это лишь те модели, которые пользуются популярностью среди охотников больше других. Не стоит забывать, что версии, произведенные в разное время, могут отличаться друг от друга. К примеру, МЦ-21-12М 1964 года оснащается прицельной планкой «ласточкин хвост», а современный аналог имеет кронштейн Пикатинни — более продвинутую версию крепежной системы.

к содержанию ↑

Тюнинг

Существует огромное количество возможностей для модернизации ружья МЦ-21-12. На модель можно установить практически любое прицельное приспособление, оставив при этом стандартную мушку. Для этого на ствольной коробке располагается две канавки, находящиеся на расстоянии 11 миллиметров друг от друга. Именно такую крепежную систему имеют большинство российских коллиматоров, оптических прицелов, диоптрики и так далее.

Также установить «обвес» можно и под ствол оружия. К примеру, охотники часто крепят на ружье фонари или лазерные целеуказатели, чтобы обеспечить себе более точное прицеливание в сумерках или ночью. Еще под стволом отлично смотрится штык-нож, в несколько раз повышающий урон от оружия в ближнем бою. Крепится такой обвес с помощью специального кронштейна, который придется вмонтировать в цевье шурупами.

Помимо установки чего-то нового, можно также попробовать заменить старые детали. К примеру, надоевшее деревянное ложе и приклад легко снять, поставив на их место пластмассовый аналог. По массе такие детали практически не отличаются, однако полимер гораздо меньше подвергается механическим повреждениям, а также не боится прямых солнечных лучей. С резиновым тыльником каких-либо проблем возникнуть не должно, ведь приклады часто поставляются именно с ним.

Оптический прицелОптический прицелОптический прицел ружья МЦ-21-12

МЦ-21-12 — это весьма интересный образец охотничьего оружия, который придется по вкусу как профессиональным охотникам, так и любителям. Оружие сочетает в себе большинство положительных сторон 12 калибра, отличается простой системой перезарядки. Также ружье является отличной базой для модификации, что непременно понравится каждому владельцу.

Ружье МЦ-21 – культовый полуавтомат из СССР

Цевье МЦ-21

В настоящее время полуавтоматическое охотничье ружьё МЦ-21 не пользуется спросом среди молодых охотников, многие из которых рассматривают охоту как очередное корпоративное развлечение. А между тем, это ружьё по-прежнему выпускается на Тульском оружейном заводе, несмотря на то, что с момента появления данной модели прошли многие десятилетия. Во времена СССР иметь полуавтоматическое оружие такого типа было настоящей мечтой любого охотника.

Самым популярным стало ружьё МЦ-21-12, к которому подходят патроны 12 калибра. Характеристики данного оружия делают его настоящим универсальным дробовиком, с которым можно добыть любого зверя.

История появления МЦ-21

Охотничье ружье МЦ-21

Охотничье ружьё МЦ-21 стало настоящим прорывом советской охотничьей промышленности. Во второй половине 1950-х годов для большинства советских охотников пределом мечтаний была двустволка. Интересно, что вместо того чтобы освоить производство помповых ружей, Тульский оружейный завод начал выпускать полуавтоматы.

Ружьё МЦ-21 было выпущено в 1956 году. «Отцом» данной модели стал советский конструктор В. А. Николаев. Его целью было создание надёжного оружия для охоты, которое выгодно отличалось бы от традиционных двустволок. Использовав разработки фирмы «Браунинг» и некоторые конструктивные решения, применяемые компанией «Breda Antares», Николаев пошёл по пути Калашникова, создав на основе известнейших всему миру разработок свою неповторимую модель.

Изначально, оружие выпускалось ЦКИБ СОО, так как схема ружья была достаточно необычной для Тульского оружейного завода. ЦКИБ выпускал МЦ-21 с 1956 по 1964 годы. Нужно заметить, что всё оружие, выпущенное конструкторско-исследовательским бюро, отличалось высоким качеством сборки, поэтому они очень ценятся среди охотников. С 1964 года по настоящее время это ружьё выпускается на Тульском оружейном заводе.

Изначально, дробовик выпускался в следующих модификациях:

  • МЦ-21-12 – 12 калибра;
  • МЦ-21-16 – 16 калибра;
  • МЦ-21-20 – 20 калибра.

Тульский оружейный завод быстро упростил производство, оставив в 1965 году на производственной линии только оружие 12 калибра.

Краткие характеристики полуавтоматического дробовика

Разобранное ружье МЦ-21

Самозарядное ружьё МЦ-21 представляет собой многозарядное полуавтоматическое оружие, имеющее один ствол. Главное предназначение ружья – профессиональная и любительская охота. Несмотря на то, что в 1956 году никто не задумывался об эргономике, форма ложи и приклада была сделана таким образом, что ружьё подходило людям любой комплекции. Из этого оружия могут без труда стрелять женщины и подростки.

Благодаря лёгкости и скорострельности, дробовик очень понравился промысловикам. Кроме того, даже новички старались купить такое ружьё, так как его простая конструкция предполагала простую разборку и чистку.

Применение передовых заграничных технологий позволили создать в 1956 году современный автомат, хотя это оружие обладало целой кучей различных недостатков. Главные отличия МЦ-21 заключались в следующем:

  • Минимальная отдача при выстрелах;
  • Большая скорострельность;
  • Хромированный канал ствола и патронник;
  • Современный дизайн, непохожий на остальные модели производства СССР;
  • Простота в обслуживании.

Всё это сделало ружьё невероятно популярным, хотя до 1964 года такой дробовик можно было достать только через знакомых. Именно поэтому ружьё МЦ-21 обрастало легендами, которые на самом деле не соответствовали действительности. Работа автоматики оружия нередко подводила охотника, поэтому охота на крупного зверя с данным дробовиком была чрезвычайно опасной. Только путём доработок из МЦ-21 можно было сделать надёжное оружие, на которое можно было бы положиться.

Конструкция тульского полуавтомата

Устройство МЦ-21

Первый тульский полуавтомат имел следующую конструкцию:

  • Автоматическая перезарядка проходила за счёт использования энергии пороховых газов. В её основе лежит принцип отдачи при длинном ствольном ходу;
  • Ствол МЦ-21-12 съёмный и подвижный. На нём расположена прицельная планка вентилируемого типа. Ствольный канал хромирован;
  • Ударно-спусковой механизм ружья рассчитан только на производство одиночных выстрелов.

Перед тем, как произвести первый выстрел, необходимо отодвинуть затвор МЦ-21-12 до упора назад. При этом произойдёт автоматическое взведение курка. Затвор при этом зафиксируется за счёт специального рычага.

Охотники отмечают, что часто автоматика дробовика работает некорректно. Бывает, что выбрасывание гильз после производства выстрела не производится. Данная проблема обычно проходила сама собой при настреле около 500 патронов. Проблема состояла в том, что в связи с дефицитом боеприпасов, далеко не каждый советский охотник мог себе позволить такой настрел по мишеням.

На МЦ-21 был применён предохранитель флажкового типа, что для охотничьего оружия было большой редкостью. Данный предохранитель надёжно блокирует спусковой крючок.

Так как данное ружьё предназначалось в основном для профессионалов, его ложа и цевье делались только из бука или ореха. Цевье съёмное, оно крепится за счёт гайки, которая выполнена в форме колпачка. При разборке оружия цевье легко снимается.

Магазин трубчатого типа вмещает в себя 4 патрона. Подобные подствольные магазины до этого не использовались на охотничьем оружии, но конструкторам удалось отлично справиться с поставленной задачей. Патроны подаются в патронник в автоматическом режиме. Когда затвор после выстрела движется вперёд, он подаёт патрон. Имеется возможность отключить автоматическую подачу боеприпасов.

Что касается наружной отделки, то даже рядовые ружья этой модели имели плоский орнамент на металлических частях. Штучные и сувенирные модификации украшались художественной гравировкой. Часто встречалась даже чеканка наружных металлических деталей.

Принцип действия оружия

Отделка МЦ-21

МЦ-21 работает по следующему принципу:

  1. Когда происходит выстрел, то ствол находится в сцепке с затвором;
  2. Напор пороховых газов воздействует на затвор, и он начинает двигаться вместе со стволом;
  3. Когда затвор движется, происходит взвод курка, сжимается боевая пружина, возвратная пружина и пружина ствола;
  4. Возврат ствола и затвора в переднюю позицию происходит за счёт действия пружин. Изначально, возвращается назад только ствол, а затвор удерживается в задней позиции за счёт рычага подавателя. Когда затвор расцепляется с затвором, отпирается ствольный канал. Возврат ствола выбрасывает гильзу и активирует механизм подачи патрона;
  5. Потом назад возвращается затвор, который посылает патрон в патронник, утапливает лоток подавателя и запирает ствольный канал.

После этого весь цикл повторяется. Когда будет использован последний патрон, ствол вернётся в переднее положение, а затвор останется в заднем положении.

Модификации и особенности МЦ-21

В настоящее время Тульский оружейный завод выпускает свой автоматический дробовик только на заказ. Ружьё идёт только в 12 калибре и бывает в следующих модификациях:

  • Ружье в рядовом исполнении;
  • Ружьё в штучном исполнении;
  • Ружьё в сувенирном исполнении.

Кроме того, имеется возможность заказать модификацию МЦ-21-12Р, которая отличается от штатной модели наличием резинового затыльника. Главной особенностью дробовика является наличие флажкового предохранителя. Кроме того, оружие может стрелять патронами, как в бумажных, так и в пластиковых гильзах.

Для того чтобы извлечь все патроны из ружья, требуется произвести следующие операции:

  1. Ружьё ставится на предохранитель;
  2. Извлекается патрон, который находится в патроннике. Для этого требуется отключить механизм подачи патронов. Потом затвор отводится в крайнее заднее положение. Чтобы заменить патрон в патроннике, нужно сделать то же самое;
  3. Подаватель патронов требуется утопить, и одновременно требуется нажать на патронный упор в затворе дробовика.

Чтобы в процессе охоты быстро произвести замену патрона одного типа на другой, нужно просто не заполнять магазин до отказа. Это даёт возможность в нужный момент вложить патрон, который нужен именно в данный момент.

Плюсы и минусы тульского полуавтомата

Стрельба из МЦ-21

Так как тульский полуавтомат был абсолютно новой моделью, именно отзывы охотников в первые годы выпуска помогали производителю устранять все недостатки, которые обнаруживались в процессе эксплуатации. Большинство отзывов от профессиональных охотников положительные, но это касается больше моделей, которые были выпущены в СССР. Их сборка была выполнена, как правило, безукоризненно, особенно у ружей до 1965 года выпуска.

Начиная с 1990-х годов, качество МЦ-21 стало катастрофически снижаться. Дошло до того, что в пример тульскому полуавтомату стали ставить МР-153, хотя ижевское оружие всегда уступало тульским образцам. В СССР тульский автомат любили, закрывая глаза на его недостатки, предпочитая их дорабатывать самостоятельно.

Сильные стороны дробовика заключаются в следующем:

  • Конструкция ружья удобна как для профессиональных охотников, так и для новичков. Многозарядность — это конечно плюс, но для начинающего охотника, который в азарте за несколько секунд расстреливал весь боекомплект, это скорее минус;
  • Ход курка очень лёгкий и плавный, что позволяет быстро прицелиться и совершить меткий выстрел. Слабая отдача позволяет быстро поймать добычу «на мушку» и произвести повторный выстрел;
  • Невысокая стоимость оружия позволяет купить его охотнику, который ограничен в данный момент в финансах;
  • Эргономичность и продуманность конструкции;
  • Наличие прицельной вентилируемой планки;
  • Хромирование ствольного канала и патронника.

Минусы у тульского полуавтоматического дробовика тоже имеются:

  • Огромная недоработка производителя заключается в характерной задержке, которая возникает из-за неразъединения ствола и затворной рамы. Как считают некоторые охотники, виной этому служит упор округлой формы;
  • Часто возникают проблемы с перезарядкой, так как стреляные гильзы не выбрасываются. Отчасти это и стало причиной отказа от модификаций меньшего калибра, так как энергии пороховых газов (особенно в 20 калибре) катастрофически не хватало;
  • Некачественная сборка, которой прославились ружья, выпущенные после развала СССР, тоже часто приводит к проблемам с эксплуатацией оружия.

А вот ружья, выпущенные ЦКИБ СОО, редко страдают от этих недоработок, так как их сборка была безукоризненной.

Технические характеристики охотничьего ружья

Разборка МЦ-21

Технические характеристики МЦ-21 выглядят следующим образом:

  • Оружие выпускается в России, на Тульском оружейном заводе;
  • Предназначается для профессиональной и любительской охоты, спортивной и развлекательной стрельбы;
  • Магазин вмещает в себя 4 патрона, ещё один находится в патроннике;
  • Длина оружия 1 120 мм, из них на ствол приходится 625 мм;
  • Весит около 3,9 кг. По сравнению с классической двустволкой разница в весе получается значительной;
  • Стрельба может вестись боеприпасами с дробью, пулей или картечью;
  • Ствол выполнен методом холодной ковки и имеет внешнее оксидирование.

Так как с 1965 года выпускаются только модели 12 калибра, это ружьё можно рекомендовать как универсальное, хотя для охоты на медведя оно не рекомендуется из-за возможных отказов автоматики.

Разборка и тюнинг оружия

Охотник с МЦ-21

Разобрать тульский полуавтомат достаточно легко, особенно если это процедура неполной разборки. Полную разборку дробовика рекомендуют проводить только для ремонта оружия.

Что касается тюнинга, то любое отечественное охотничье оружие является настоящим конструктором, доработки которого можно вести на протяжении нескольких лет. Некоторые охотники устанавливают на полуавтоматы оптические прицелы, хотя для гладкоствольного оружия лучше подойдет коллиматорный прицел.

Тульское гладкоствольное ружьё МЦ-21 имеет классический дизайн и достаточно хорошие показатели кучности. Именно по этой причине это оружие еще долго будет использоваться отечественными охотниками.

МЦ 21-12 — Wikihunt

Одноствольное самозарядное ружье для любительской и промысловой охоты конструкции В.А.Николаева. Выпускается ТОЗом с 1965 года. Современная модель. Первоначально в 1956-1964 гг. в штучном исполнении модель МЦ 21 изготовлялась ЦКИБ СОО. До 1965 г. МЦ 21 выпускалось не только 12-го калибра, но и 16-го и 20-го калибров. В 1965 г. ружье награждено Золотой медалью Лейпцигской ярмарки. В настоящее время выпускается в рядовом и штучном исполнении только 12-то калибра.

Автоматика ружья основана на откате от отдачи подвижного подпружиненного ствола и продольно скользящего затвора по системе Браунинга. Перезаряжение ружья осуществляется за счет использования длинного хода ствола при перемещении его в заднее и переднее положение.

Охотничье ружье МЦ 21-12 рекомендуется для стрельбы дробью, картечью и пулей на расстояниях не далее 50 м. Стрельба дробью на коротких дистанциях из-под собаки по мелкой болотной дичи не целесообразно, так как ружье бьет кучно и при попадании тушка птицы будет полностью разбито. А если же стрелок не достаточно хорошо подготовлен, то он будет просто «мазать». Да и для стрельбы дробью по уткам, гусям, глухарям и другим крупным пернатым оптимальное расстояние не ближе 30 м.

Очень хорошо использовать ружье на охотах, где требуется картечный выстрел, например, по косуле или небольшому кабаку. Пулевая стрельба из этого тульского полуавтомата хороша по лосю, кабану, оленю на дальности до 70 м, поскольку один ствол дает лучшую кучность боя пулями, а возможность сделать несколько выстрелов подряд бывает очень полезна особенно при доборе подранков. Устройство и принцип работы.

Устройство

Ствол подвижный, съемный, 12-го калибра, с вентилируемой прицельной планкой длиной 750-760 мм., имеет дульное сужение 1 мм, обеспечивающее кучность боя на 35 метров 65% и более. Длина патронника 70 мм. Канал ствола, затвор и детали ударно-спускового механизма хромированы. Среднее максимальное давление пороховых газов не должно превышать 663 кгс/ см2. В конце 1950-х — начале 1960-х гг. эту модель в небольшом количестве изготовляли со стволом длиной 675 мм, имеющим регулятор кучности стрельбы (по сути дела, получек) и патронник под гильзу длиной 65 мм.

Запирание канала ствола осуществляется продольно-скользящим затвором за счет вертикального перемещения расположенного на его остове боевого упора, который входит в отверстие хвостовика ствола. Чтобы перевести остановившийся затвор из заднего положения в переднее, надо нажать на кнопку управления.

Ударно-спусковой механизм — куркового типа с внутренним курком собран на отдельном основании и позволяет производить только одиночные выстрелы. Произведя выстрел, стрелок должен отпустить спусковой крючок, после чего возможен следующий выстрел. Взведение курка производится затвором при его движении назад. Усилие спуска нерегулируемое в пределах 15-25Н (1,75-2,5 кгс). Извлечение гильзы из патронника и отражение ее из коробки после выстрела происходит при движении ствола в переднее положение. Конструкция ружья обеспечивает невозможность выстрела при стволе с незапертым затвором. Механизмы МЦ 21 быстро разбираются без применения каких-либо инструментов.

Магазин трубчатый, подствольный, вмещает 4 патрона (корпус магазина одновременно служит направляющей для ствола, совместно с пазами коробки, при его движении). В процессе стрельбы подача патрона из магазина в патронник ствола происходит автоматически при движении затвора в переднее положение. Наполнение магазина патронами производится по одному через нижнее окно коробки ружья. В конструкции ружья предусмотрен отсекатель (отсечка), дающий стрелку возможность при необходимости отключать подачу патронов из магазина. Это достигается поворотом против часовой стрелки флажка отсекателя, расположенного с левой стороны коробки, вперед до упора. Для включения магазина в работу флажок отсекателя нужно вернуть в исходное положение.

Предохранитель неавтоматический, флажкового типа, воздействующий на спусковой крючок. Флажок предохранителя находится на боковой поверхности коробки ружья (может ставиться владельцем ружья с любой стороны). При вертикальном положении флажка ружье поставлено на предохранитель, при горизонтальном — в положение «огонь».

Приклад с шейкой пистолетной формы, с выступом под щеку или без него. Цевье — съемное, закрепляется на корпусе магазина гайкой в виде колпачка, который предохраняется от самоотвинчивания пружинным стопором-«трещоткой». На колпачке крепится верхняя антабка ружья. Приклад и цевье изготавливаются из буковой или ореховой древесины.

Наружные поверхности металлических деталей ружья рядового исполнения украшены плоскостным орнаментом; ружья штучного и сувенирного исполнения имеют более тщательную отделку деталей, отличаются высокохудожественной ручной гравировкой и чеканкой наружных поверхностей деталей.

Вес ружья вес — 3,2-3,4 кг (не более 3,7 кг), габаритные размеры 1275x65x200 мм, гарантийная наработка — 6500 выстрелов.

К каждому ружью прикладываются: втулка конрольная для проверки входимости патрона в патронник; кольцо для обжима патрона; выколотка, применяемая при разборке и сборке ружья; паспорт, в котором приведены в краткой форме устройство, работа, порядок разборки и сборки ружья, правила технического обслуживания, свидетельство о приемке ружья техническим контролем и другие сведения.

Взаимодействие механизмов

При выстреле ствол находится в сцепленном состоянии с затвором в крайнем переднем положении. Сила давления пороховых газов передается через гильзу на затвор и сцепленный с ним ствол, сообщая им движение в коробке до крайнего заднего положения. Совместный откат ствола и затвора начинается с началом движения снаряда по каналу ствола. При движении ствола с затвором назад взводится курок и сжимаются пружины: боевая (курка), возвратная (затвора) и ствола (ствольная).

Движение ствола и затвора вперед происходит под воздействием вышеназванных пружин. На начальном участке движения вперед затвор (с гильзой) останавливается, удерживаемый рычагом подавателя, ствол же продолжает движение вперед. Ствол и затвор расцепляются, происходит отпирание канала ствола. Ствол, перемещаясь вперед без затвора, на пути своего движения отражает наружу гильзу из коробки и включает в работу механизм подачи патрона из магазина на лоток подавателя (освобождает защелку подавателя, вследствие чего затвор под действием своей возвратной пружины движется вперед). Патрон перемещается на лоток подавателя под воздействием пружины магазина. Затвор под воздействием возвратной пружины перемещается вперед, поднимая лоток подавателя с патроном вверх, досылает патрон в патронник, утапливает лоток подавателя вниз, запирает канал ствола боевым упором. При последующем выстреле цикл повторяется. При израсходовании патронов в магазине затвор остается в заднем положении.

Для предотвращения резкого отхода ствола и смягчения его удара о коробку в заднем положении на стволе имеется специальный прилив с цилиндрическим отверстием (муфта ствола), который взаимодействует с бронзовым кольцом-тормозом, скользящим по корпусу трубчатого магазина. Трением кольца-тормоза по корпусу магазина достигается торможение движения ствола под действием отдачи.

Безотказное перезаряжание ружья зависит прежде всего от работы тормозного устройства ствола. Особенно, когда применяются или малые, или мощные заряды в патроне, а также в условиях минусовых температур. Это устройство, как уже сказано, состоит из разрезного кольца, которое собственно и является тормозом. Кольцо надевается на трубку подствольного механизма, и от усилия его сжатия зависит скорость перемещения ствола. Второй деталью является буфер тормоза, располагающийся между буферно-возвратной пружиной и тормозом. Буфер тормоза представляет собой кольцо с внутренним конусом, который, наползая на разрезное кольцо, сжимает его и тем самым создает усилие торможения. Эту же роль выполняет опорно-направляющее кольцо, которое также имеет внутренний конус, обращенный в сторону тормоза.

Заряжения ружья

Для заряжения ружья необходимо поставить его на предохранитель и заполнить магазин четырьмя патронами, для этого нужно повернуть ружье нижней частью вверх, нажать на кнопку задержки подавателя патронов и через нижнее окно ствольной коробки заполнить магазин. Только затем, отключив подачу патронов из магазина, отвести затвор за его рукоятку назад, через окно в патроннике вставить патрон и нажать на кнопку рычага задержки подавателя патронов. При этом затвор пойдет вперед и дошлет патрон в патронник. Следует обратить внимание на то (Блюм, 1996, Оружейный двор, № 2) что в паспорте на МЦ-12 указана неправильная последовательность зарядки ружья (написано: «Патрон вначале досылается в патронник ствола, а затем магазин заполняется еще четырьмя патронами»).

Если условия охоты могут вызвать необходимость в быстрой замене патрона с другим типом заряда, то рекомендуется магазин снаряжать не более чем двумя патронами. Как только возникла ситуация, требующая быстрой замены, то такой патрон или два (с другим типом заряда) быстро помещаются в магазин, а затем передергивается затвор. Ненужный патрон выбрасывается, а из магазина подается требуемый.

Для того, чтобы выстрелить, необходимо снять ударно-спусковой механизм с предохранителя и нажать на спусковой крючок. После выстрела гильза вылетает через окно ствольной коробки. Для следующего выстрела необходимо отпустить спусковой крючок (если он еще был нажат) и повторно нажать на него. Так повторять до тех пор, пока в магазине есть патроны. При полном израсходовании патронов затвор остается на останове в крайнем заднем положении и ружье готово к заряжению его очередными пятью патронами.

Чтобы вынуть патроны из ружья (из патронника или магазина), сначала надо извлечь патрон из патронника. Для этого необходимо отключить магазин отсекателя патронов, затем отвести затвор назад. (То же самое проделывают при замене патрона в патроннике не тем снарядом, который имеется в магазине. Для этого нет необходимости полностью заполнять магазин патронами). Потом утопить подаватель с одновременным нажатием на упор патронов в затворе и извлечь патроны из магазина. Для замены патрона в патроннике на другой, имеющийся в патроннике, достаточно передернуть затвор.

Разборка и сборка

Как отмечалось выше, конструкция ружья МЦ-21 позволяет достаточно легко производить разборку механизмов для чистки или устранения неисправностей без употребления специальных приспособлений. Эта разборка настолько проста, что ее может сделать любой охотник даже в полевых условиях.

  • Для неполной разборки ружья необходимо прежде всего убедиться, что ружье разряжено — патронов нет ни в патроннике, ни в магазине. Отведите затвор в заднее положение, держите ружье одной рукой за ствол, отвинтите колпачок цевья, снимите само цевье и ствол. После этого можно снять с корпуса магазина тормозное и регулировочное кольца и пружину.
  • Для полной разборки надо: сдвинув вперед, снять крышку ствольной коробки; затем, поставив флажок предохранителя в среднее положение (между «на предохранителе» и «готово к выстрелу»), вытолкнуть предохранитель из корпуса ствольной коробки. Нажать на кнопку защелки подавателя патронов и, потянув за спусковую скобу, вытянуть из ствольной коробки ударно-спусковой механизм. Потом отвести затвор одной рукой на 2-3 см назад, утопить упор патронов каким-то предметом, например, отверткой или просто большим пальцем другой руки, и, подав затвор вперед, вынуть его.

Для разборки самого затвора надо перевернуть его нижней частью вверх, большим пальцем правой руки утопить упор патронов, а большим пальцем левой руки сдвинуть на себя вкладыш и, удерживая двумя пальцами снизу боевой упор, отделить скользящим движением стебель затвора от его остова. Если вкладыш не удается сдвинуть, найдите правильное положение, нажимая на толкатели затвора.

Для разборки ударно-спускового механизма следует отжать подаватель вправо так, чтобы цапфы вышли из отверстия основания, и отделить подаватель от основания ударно-спускового механизма.

Сборка ружья производится в обратной последовательности. При помещении затвора в ствольную коробку следует обратить внимание на правильное положение толкателей затвора.

Эксплуатация и уход

Чтобы ружье постоянно поддерживать в рабочем состоянии, следует за ним тщательно ухаживать и в меру смазывать маслом, соответствующим сезону. Особое внимание необходимо уделять откатно-накатной системе. Напомним, что в нее входят тормоз, буфер тормоза, буферно-возвратная пружина и опорное кольцо на стволе; все это надето на корпус магазина. При выстреле опорное кольцо со стволом перемещается назад, сжимая своим внутренним конусом тормоз, представляющий собой разрезанное кольцо, а с другой стороны тормоз сжимается внутренним конусом буфера, на который воздействует буферно-возвратная пружина. Чем сильнее будет сжат тормоз и чем меньше будет смазки в этом механизме, тем более сильными зарядами можно будет стрелять из ружья (конечно, в разумных пределах). И наоборот: если буфер тормоза перевернуть и поставить его внутренним конусом не к тормозу, а к пружине и смазать как следует эту систему соответствующим сезону маслом, то можно будет стрелять уменьшенными зарядами.

Эксплуатация ружья сложнее, чем, например, ружей с открывающимися стволами, и требует хорошего знания устройства и умения разбирать ружье для смазки, вставлять патроны в магазин и извлекать их из него, качественно снаряжать патроны. Кроме сведения о порядке и правилах эксплуатации, приведенных в паспорте ружья.

При эксплуатации МЦ-21 следует соблюдать некоторые специфичные правила:

  • При отказе, нарушении работоспособности, не устраняемом перезаряжанием ружья, или при неисправности (трещина на цевье и прочее) прекратить стрельбу до исправления.
  • После прекращения стрельбы ружье разрядить, убедиться в отсутствии патрона в патроннике. Приучить себя любые действия с ружьем начинать с данной проверки.
  • После сборки проверить работу ружья отведением подвижных частей назад, придерживая их рукой при возвращении в переднее положение и производя плавный спуск курка. Избегать холостых спусков курка, не производить разборку без необходимости.
  • Осмотр, чистку и смазку ружья производить сразу же после стрельбы.
  • Разборку и сборку производить в последовательности, указанной в паспорте на ружье. При этом избегать чрезмерных усилий, ударов.
  • Протирку, чистку и смазку канала ствола производить со стороны патронника. Чистку и смазку канала ствола повторить на второй и для контроля на третий день после стрельбы. После чистки белая мягкая ткань, с тугим ходом пропущенная через канал ствола, не должна иметь следов нагара или освинцовывания. Следует помнить, что при выстреле часть пороховых газов попадает в коробку, что требует тщательной чистки деталей. Особенное внимание следует уделять откатно-накатной системе, в которую входят тормоз, буфер тормоза, буферно-возвратная пружина и опарное кольцо на стволе, надетые на корпус магазина. Для чистки пазов применять деревянные палочки, придав им соответствующий профиль. Чистку и смазку ружья, хранящегося без применения, производить один раз в 1-3 месяца. При хранении оружия в течение ряда месяцев или лет без применения требуется консервация ружья.
  • Смазку на детали наносить тонким слоем, без видимых подтеков. Поверхности должны блестеть от нанесенной тонкой пленки смазки. Для этого отрезок чистой мягкой ткани смочить в смазке, туго отжать и протереть поверх¬ности. Обильная смазка может привести к отказам. Например, смазка, забившая отверстие в затворе под выход бойка, нередко вызывает осечку.

Зимой для смазки можно рекомендовать наиболее универсальное ружейное масло РЖ, работоспособность ружья при этом обеспечивается до температуры — 500. Можно использовать индустриальное масло И-5А, но до температуры — 250 С. Некоторые охотники применяют также веретенное и трансформаторное масло. Можно использовать также ЦИАТИМ-201 или МС-70.

  • Прежде, чем охотиться — ружье надо пристрелять пулями, картечью и дробью на 25, 35 и 50 м (для пуль).
  • В густом захламленном лесу целесообразно чаще обращать внимание на предохранитель, поскольку он может выключиться при ходьбе. И еще, при ходьбе по чаще ружье лучше вешать на левое плечо, чтобы уменьшить вероятность попадания иголок, веток и снега через щель между крышкой и ствольной коробкой в механизм ружья.
  • Наиболее рационально использовать МЦ 21-12 для стрельбы по уткам и гусям на пролете, на облавных охотах на волков и копытных, для стрельбы по зайцам и лисицам на открытых пространствах. Применять в этом оружии следует патроны только в новых пластмассовых или бумажных гильзах. При эксплуатации ружья на морских побережьях, в дождливую или туманную погоду, помимо обычного смазывания маслом наружных металлических поверхностей и внутренних механизмов и деталей, следует обратить внимание на трубку в корпусе приклада, где размещается возвратная пружина затвора. Там конденсируется влага, и ее необходимо удалить, а механизм смазать. Для этого следует снять затыльник приклада, отвернуть гайку-колпачок и произвести чистку и смазку трубки, возвратной пружины затвора и поршня.

Целесообразно время от времени в домашних условиях проверять работу автоматики ружья с применением макетов. Для их изготовления надо отобрать с десяток гильз (лучше — бумажных) с разбитыми капсюлями, протереть тканью нагар, устранить деформацию у среза гильз, в гильзы дослать древесноволокнистые или войлочные пыжи, засыпать дробь (нормальную навеску), поставить прокладку и завальцевать. Величину столбика пыжей подобрать высотой, обеспечивающей длину макета после завальцовки, равной длине патронов, применявшихся при стрельбе. Ружье зарядить макетами и проверить работу автоматики, перемещая подвижные части ружья руками за ствол, уперев затыльник приклада в какую-либо поверхность.

Относительно надежности МЦ 21-12 в работе мнения неоднозначны — от восторга до разочарования (Царьков, 1995).

Самозарядное ружье МЦ-21-12 по устройству и технико-эксплуатационным показателям аналогично таким однотипным зарубежным ружьям, как модель Browning automatic-5 фирмы FN (Бельгия) и модель 48 А фирмы «Франки» (Италия), несколько проигрывая им по весовым и эксплуатационным характеристикам.

Патроны

Самозарядное ружье МЦ 21-12, как подтверждает многолетняя практика его эксплуатации, работоспособно в любых климатических и природных зонах, но требует от владельца более внимательного к себе отношения, чем обычные одноствольные и двуствольные ружья вследствие сложности устройства. Особенно это относится к подбору патронов для стрельбы. Применяются преимущественно патроны, специально изготавливаемые для самозарядных ружей, с бумажными или пластмассовыми гильзами. Хотя завод — изготовитель ружья допускает стрельбу любыми стандартными охотничьими патронами заводского изготовления с бумажными или пластмассовыми гильзами, для обеспечения стабильной работы все-таки рекомендуется применять либо фирменные патроны, либо снаряженные самостоятельно в качественные, желательно в полиэтиленовые гильзы с длинной головкой. При самостоятельном снаряжении патронов в домашних условиях необходимо проверить гильзы по контрольной втулке, обращая внимание на высоту и диаметр фланца; заметно отличающиеся — отбраковывать.

Перед введением в магазин ружья любые патроны обязательно проверяют с помощью контрольной втулки, в которую патроны должны входить свободно, под собственным весом. В случае невхождения патроны подвергают калибровке с помощью обжимного кольца, после чего вновь проверяют втулкой. Контрольная втулка и обжимное кольцо входят в комплект каждого ружья при его выпуске с завода.

Е. Чагодаев считает, что прямое отношение к безотказной работе ружья имеет завальцовка гильзы: край гильзы должен плотно прилегать к дробовому пыжу, а последний не должен продавливаться под пальцами. Порох и дробь взвешивать на весах, прокладки и лыжи подбирать одинаковыми по весу и размерам. Не торопитесь увеличивать вес порохового заряда при неполном откате подвижных частей ружья. Прежде надо разобраться с тормозным устройством ствола, смазкой, проверить, нет ли засорения.

Не следует стрелять спортивными патронами, предназначенными для стендовых ружей.

Неполадки и их устранение

Возможные неполадки, встречающиеся при стрельбе из ружья, их вероятные причины и методы устранения указаны в паспорте. Задержки могут появиться из-за низкого качества патронов: плохо снаряжены, имеют отклоненные от номинальных размеров гильзы, дефектные капсюли. Реже причина задержек — в самом ружье.

  • После выстрела гильза осталась в патроннике. После выстрела ствол вместе с затвором откатывается в крайнее заднее положение, но затвор не разъединяется со ствольной коробкой, стреляная гильза не экстрактируется. Ствол вместо с затвором возвращается в переднее положение; в патроннике оказывается стреляная гильза, перезаряжания не произошло.

Обычно причина этого явления состоит в использовании недоброкачественных боеприпасов — не соответствует нормам фланец гильзы или непрокалиброван патрон, но могут быть и другие причины. Перед устранением задержки включают отсекатель патронов, чтобы не было подачи их из магазина, затем ставят ружье на предохранитель. А лучше вынуть из ружья все оставшиеся патроны вручную. После этого ружье упирают затыльником в пол, отжимают ствол немного вниз и какой-либо деревяшкой наносят удар по рукоятке затвора. Боевой упор при этом должен выйти из отверстия хвостовика ствола и опуститься в остов затвора. Произойдет разобщение ствола с затвором и ствол под действием буферно-возвратной пружины переместится в переднее положение и станет на свое место, а гильза будет выброшена через окно ствольной коробки. Чтобы уменьшить вероятность повторения подобной задержки, следует обильно смазать летом густой, а зимой жидкой смазкой боевой упор ствола и отверстие боевого упора в хвостовике ствола.

Перезаряжание ружья чаще всего приводит к нормальной работе автоматики, но затем отказ повторяется.

После охоты ружье следует разобрать, осмотреть детали, оценить степень износа, засорения, смазки. Произвести чистку и смазку деталей. В домашних условиях проверить работу автоматики ружья с применением макетов. Ружье зарядить макетами и проверить работу автоматики, перемещая подвижные части ружья руками за ствол, уперев затыльник приклада в какую-либо поверхность. Устанавливая причину отказа, не торопитесь с окончательными выводами, повторите заряжание ружья макетами с проведением циклов «откат — накат» несколько раз. В случае необходимости сложных слесарных или других работ, а также замены деталей, следует обратиться в ремонтную мастерскую.

В.Царьков пришел к выводу, что такой отказ происходит из-за упрощения конструкции ружья МЦ 21-12 по сравнению с Браунингом. Боевой упор затвора МЦ, соединяющий затвор со стальной коробкой в момент, предшествующий выстрелу, имеет форму цилиндра. Такую же цилиндрическую форму имеет и окно ствольной коробки (выполнить цилиндрический упор и просверлить цилиндрическое отверстие в ствольной коробке технологически просто), в которое входит этот боевой упор при крайнем переднем положении ствола, то есть при подготовленном к выстрелу ружье. Это обеспечивает надежное соединение затвора со ствольной коробкой в момент выстрела. После выстрела все усилие отдачи сосредоточивается на небольшом участке, на линии сопряжения этих двух цилиндров — упора и окна ствольной коробки. Усилие это немалое, и металл приваривается. Усилия опускания боевого упора не хватает, чтобы разомкнуть эти детали ружья, и перезаряжания не происходит.

В Браунинге боевой упор имеет в сечении форму прямоугольника со слегка скругленными углами, и сопряжение боевого упора с окном ствольной коробки происходит по плоскости прямоугольника. Усилие распределяется на значительную поверхность, и ружье работает безотказно.

В. Царьков считает, этот дефект не устраняется ни смазкой, ни шлифовкой сопрягаемых поверхностей. Устранить его можно только возвратом к форме боевого упора, соответствующего Браунингу, или попробуют подобрать такую пару металлов упора и ствольной коробки, которые обладали бы минимальным коэффициентом трения скольжения один относительно другого.

А. Шишигин, соглашаясь с В. Царьковым о недостатках цилиндрического боевого упора, считает одной из возможных причин перекос отверстия хвостовика ствола относительно боевого упора клина. Перекос может быть вызван большими люфтами в системе «коробка-ствол» и неточной центровкой опорного кольца ствола относительно трубки магазина. При этом боковые поверхности боевого упора заклинивает в отверстии хвостовика. Чтобы этого не происходило, Шишигин рекомендует срезать две лыски. Незначительное уменьшение сечения боевого упора не влияет на его прочность.

Центровка опорного кольца ствола относительно трубки магазина в динамике осуществляется за счет сопряжения внутренней фаски самого кольца с внешней фаской тормозной муфты — разрезного латунного кольца с пружиной. Притерев фаску опорного кольца с помощью подходящей конусной оправки подобно тому, как притирают клапана двигателей, надо добиться, чтобы тормозная муфта касалась по всей окружности фаски опорного кольца. При этом сама тормозная муфта должна ходить по трубке магазина с легким натягом, отнюдь не болтаясь.

На многих моделях ТОЗ-МЦ 21 кольцевая фаска на опорном кольце отсутствует, ее заменяет дополнительное буферное кольцо. Это нововведение значительно ухудшает центровку ствола. Нужно либо изготовить новое кольцо, либо прошлифовать штатное. Такое кольцо при сборке ружья ставят внешним конусом к опорному кольцу ствола. Поскольку у ружья МЦ 21 ствол подвижный, центровка его имеет большое значение для внешней баллистики, так как произвольное осевое смешение ствола при выстреле приводит к изменению угла бросания, что значительно отражается на точности стрельбы, особенно пулей.

Все-таки основной причиной неразобщения затвора со стволом в крайнем заднем положении В. Шишигин считает плохую подгонка клина затвора. При этом он отмечает, что при разработке конструкции МЦ 21-12 по условиям патентной чистоты было принято вертикальное перемещение запирающего элемента — клина — под действием выступа на стебле затвора. Заставить клин затвора перемешаться вверх-вниз весьма трудно при больших плоскостях сопряжения клина и основания затвора. Именно поэтому на ружье была поставлена столь мощная возвратная пружина. В динамике выстрела такая система вполне удовлетворительно работает при условии отсутствия люфтов между клином и колодцем основания затвора. При валовом производстве люфты слишком велики, а абсолютно не нужное хромовое покрытие не позволяет точно подогнать эту пару. Незначительное вертикальное перемещение клина вправо-влево (по оси ствола) вызывает при ходе вниз зацепление нижней правой кромки клина за нижнюю кромку окна основания затвора, и никакие сильные пружины здесь не помогают. Рекомендуется опилить эту кромку клина и заполировать ее — и основная причина отказа автоматики будет устранена.

Заметим, что работы по доводке самозарядного ружья МЦ 21-12 рекомендуются для моделей, недавно приобретенных или имеющих небольшой настрел.

Гильза после выстрела вылетела через боковое окно, но очередной патрон выпал на землю (из нижнего окна ствольной коробки). Подвижные части совершили цикл «откат — накат», стреляная гильза выбрасывается через боковое окно коробки, но очередной патрон из магазина попал не на лоток подавателя и в патронник, а выпал на землю у ног охотника. Охотник жмет пальцем на спусковой крючок для последующего выстрела, выстрела же нет. Н. Алехин для устранения такого отказа заменил бракованную втулку правой отсечки на практически новом ружье, но добиться нормальной работы ружья так и не смог.

Чтобы установить причину отказа, следует проанализировать работу составных частей ружья. Патрон из магазина может попасть в нижнее окно коробки и вывалиться только при поднятом лотке подавателя. Очередной патрон начинает перемещаться из магазина, когда ствол выключит левый останов патрона, то есть тогда, когда ствол пришел в переднее положение без задержки. Патрон из магазина должен попасть на лоток подавателя, а лоток подавателя может поднять вверх только затвор. Получается, что затвор расцепился со стволом нормально, но преждевременно сорвался с рычага подавателя.

Этот дефект, а также плохая экстракция гильзы, преждевременная подача очередного патрона, сдвоенные выстрелы и т.п. свойственны ружьям, имеющим значительный настрел (три и более тысяч выстрелов) за счет выработки металла. Разобраться в причинах дефектов и устранить их может только квалифицированный мастер.

Отказы по вине патронов проанализированы В.Плоским. Их можно рассматривать как частные случаи и только при условии полной исправности всех механизмов полуавтомата.

Отрыв донышка папковой гильзы. Самый распространенный отказ. Технологический брак, из-за которого гильзы не выдерживают в автомате даже одного выстрела. По свидетельству Плоского, таким изъяном обладали 71% гильз, вызвавших отказ. Все его попытки выявить какие-нибудь признаки для выбраковки новых гильз перед снаряжением патронов ни к чему не привели. Механизм отрыва оказался прост: появление каверн в бумажном основании гильзы в момент выстрела создает условия для прогорания дульца. Место прогорания и служит началом отрыва. Рвутся не все прогоревшие гильзы, а в основном те, у которых место прожога находится в зоне зацепа выбрасывателя.

С известной осторожностью можно отнестись к рекомендации автора использовать стреляные гильзы после их отбраковки. Сначала гильзы рекомендуется проверить на ярком свету на отсутствие трещин на внутренней поверхности донышка. У выбранных гильз просмотреть в лупу наружную часть дульца и место соединения с металлическим стаканчиком. Гильзы с малейшими черными точками прогара выбросить.

Заклинивание хорошо обжатого и калиброванного патрона в патроннике. Причина неполадки заключается в неправильной форме и размере металлического донышка гильpы. Для устранения огрехов автор дает чертежи трех простейших приспособлений технологии: обжимки, наставки и основания. Суть работы сводится к обжатию металлического стаканчика гильзы с целью придания ему небольшой конусности и устранения эллипсности края. Порядок работы с приспособлением заключается в следующем: на металлическую поверхность ставится гильза без капсюля, на нее надевается обжимка конусной частью вниз и через наставку, молотком, обжимается металлический стаканчик. Затем наставка снимается, гильза с обжимкой ставится на основание и при помощи круглой палочки диаметром 14 мм из твердого дерева выбивается из обжимки. Для удобства работы и сохранности приспособления верхнюю часть обжимки со стороны цилиндрической части отверстия нужно пометить. После снаряжения гильз патрон обжимают обычным способом. При этом автор предостерегает о недопустимости попыток пользоваться приспособлением для заряженных патронов.

МЦ-21-12

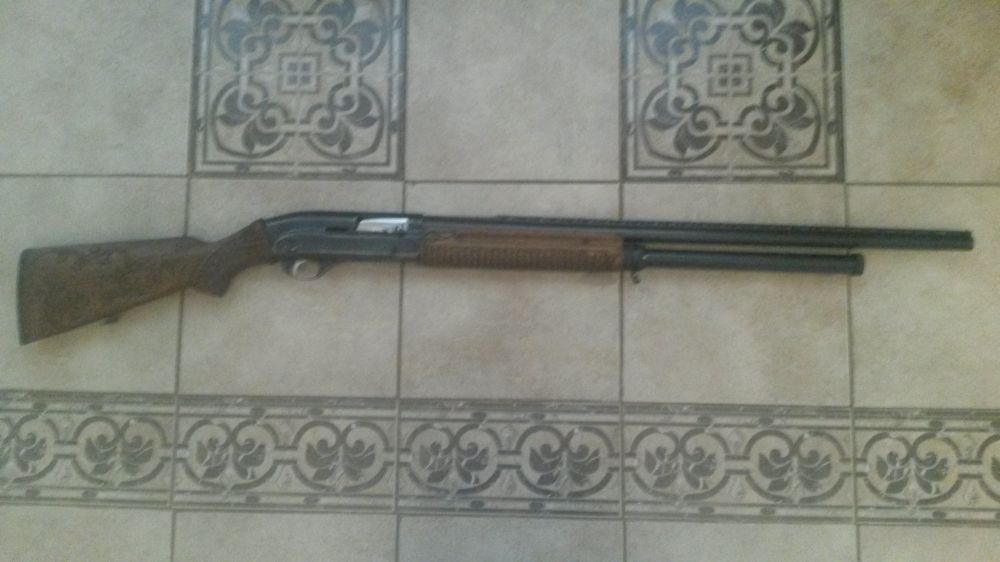

МЦ 21 – это одноствольное самозарядное охотничье ружье, предназначенное как для промысловой, так и для любительской охоты. Автоматика ружья основана на принципе отдачи при длинном ходе ствола. Ствол — подвижной, отъемный. Прицельная планка — вентилируемая. Канал ствола хромирован. Запирание канала ствола осуществляется расположенным на остове затвора боевым упором, который входит в отверстие хвостовика ствола.
mc21-12
Ударно-спусковой механизм с внутренним курком смонтирован на едином отдельном основании и предназначен для производства только одиночных выстрелов. Извлечение гильзы из патронника и отражение ее из коробки после выстрела происходит при движении ствола в переднее положение. Конструкция ружья обеспечивает невозможность выстрела при стволе с не запертым затвором. Для исключения случайных выстрелов имеется неавтоматический предохранитель флажкового типа, воздействующий на спусковой крючок.
mc-21-12
Ложа — ореховая или буковая, с выступами для руки и под щеку. Цевье — съемное, закрепляется на корпусе магазина гайкой в виде колпачка.

Магазин — трубчатый, подствольный, на четыре патрона. В процессе стрельбы подача патрона из магазина в патронник ствола происходит автоматически при движении затвора в переднее положение. Чтобы осуществить очередной выстрел, необходимо нажать на спусковой крючок. Для отключения подачи патрона из магазина имеется отсечка. Чтобы перевести остановившийся затвор из заднего положения в переднее, надо нажать на кнопку управления.
mts-21
Наружные поверхности металлических деталей ружья рядового исполнения украшены плоскостным орнаментом; ружья штучного и сувенирного исполнения имеют более тщательную отделку деталей, отличаются высокохудожественной ручной гравировкой и чеканкой наружных поверхностей деталей.

Технические характеристики ружья МЦ-21-12:

  • Калибр — 12
  • Длина ствола — 750 мм
  • Длина патронника — 70 мм
  • Общая длина — 1285 мм
  • Дульное сужение — 1 мм
  • Усилие спуска — 1,75… 2,5 кгс
  • Гарантийная наработка — 6500 выстрелов
  • Масса — 3,4 кг (3,7 кг. с резиновым затыльником)
  • Вместимость магазина, патронов: 4 в магазине + 1 в стволе.

К каждому ружью прикладываются: втулка контрольная для проверки входимости патрона в патронник; кольцо для обжима патрона; выколотка, применяемая при разборке и сборке ружья; паспорт, в котором приведены в краткой форме устройство, работа, порядок разборки и сборки ружья, правила технического обслуживания, свидетельство о приемке ружья техническим контролем и другие сведения.

При выстреле ствол находится в сцепленном состоянии с затвором в крайнем переднем положении. Сила давления пороховых газов передается через гильзу на затвор и сцепленный с ним ствол, сообщая им движение в коробке. Совместный откат ствола и затвора начинается с началом движения снаряда по каналу ствола. При движении ствола с затвором назад взводится курок и сжимаются пружины: боевая (курка), возвратная (затвора) и ствола.

Движение ствола и затвора вперед происходит под воздействием пружин. На начальном участке движения вперед затвор (с гильзой) останавливается, удерживаемый рычагом подавателя, ствол же продолжает движение вперед. Ствол и затвор расцепляются, происходит отпирание канала ствола. Ствол, перемещаясь вперед без затвора, на пути своего движения отражает гильзу из коробки и включает в работу механизм подачи патрона из магазина на лоток подавателя. Патрон перемещается на лоток подавателя под воздействием пружины магазина. Затвор под воздействием возвратной пружины перемещается вперед, поднимая лоток подавателя с патроном вверх, досылает патрон в патронник, утапливает лоток подавателя вниз, запирает канал ствола. При последующем выстреле цикл повторяется. При израсходовании патронов в магазине затвор остается в заднем положении.

Правила обращения с гладкоствольным оружием и его эксплуатации имеются в охотминимуме и справочной литературе по охотничьему оружию.

Напоминаем эти общие правила, а также некоторые другие, специфичные для ухода за самозарядным ружьем МЦ21:

  • Охотник должен хорошо знать устройство ружья, взаимодействие его частей, управление им при заряжении, стрельбе и разряжении.
  • Строго следить за чистотой канала ствола, патронника, затвора и других частей ружья. Перед стрельбой убедиться в отсутствии смазки в канале ствола и патроннике. Не допускать попадания в канал ствола и внутрь коробки снега, песка, частиц растительного происхождения и прочих посторонних предметов.
  • Не проверять работоспособность и исправность ружья вручную, без стрельбы с применением патронов. Для проверки необходимо иметь патроны со стреляными капсюлями, без пороха, то есть своего рода макеты.
  • При осечке не открывать затвор ранее чем через 7—8 секунд из-за опасности затяжного выстрела. Извлекать патрон, давший осечку, из патронника с особой осторожностью.
  • При отказе, нарушении работоспособности, не устраняемом перезаряжанием ружья, или при неисправности (трещина на цевье и прочее) прекратить стрельбу до исправления.
  • После прекращения стрельбы ружье разрядить, убедиться в отсутствии патрона в патроннике. Приучить себя любые действия с ружьем начинать с данной проверки.
  • После сборки проверять работу ружья отведением подвижных частей назад, придерживая их рукой при возвращении в переднее положение и производя плавный спуск курка. Избегать холостых спусков курка, не производить разборку без необходимости.

Осмотр, чистку и смазку ружья производить сразу же после стрельбы. Разборку и сборку производить в последовательности, указанной в паспорте на ружье. При этом избегать чрезмерных усилий, ударов. Протирку, чистку и смазку канала ствола производить со стороны патронника. Чистку и смазку канала ствола повторить на второй и для контроля на третий день после стрельбы. После чистки белая мягкая ткань, с тугим ходом пропущенная через канал ствола, не должна иметь следов нагара или освинцевания.

При выстреле часть пороховых газов попадает в коробку, что требует тщательной чистки деталей. Для чистки пазов применять деревянные палочки, придав им соответствующий профиль. Чистку и смазку ружья, хранящегося без применения, производить один раз в 1—3 месяца. При хранении оружия в течение ряда месяцев или лет без применения требуется консервация ружья.

Смазку на детали наносить тонким слоем, без видимых подтеков. Поверхности должны блестеть от нанесенной тонкой пленки смазки. Для этого отрезок чистой мягкой ткани смочить в смазке, туго отжать и протереть поверхности. Обильная смазка может привести к отказам. Например, смазка, забившая отверстие в затворе под выход бойка, нередко вызывает осечку.

При охоте во влажной среде (морское побережье, дождливая погода, туман и прочее) чистку и смазку производить ежедневно независимо от того, приходилось стрелять или нет.

Освинцовку канала ствола снимать металлическим ершиком, обильно смоченным маслом. Нагар в канале ствола можно размягчать горячей мыльной водой или раствором каустической соды. При отсутствии масла РЖ промывку и чистку производить щелочным маслом.

При чистке и смазке ствол дульным срезом в пол ни в коем случае не упирать: шомпол, как поршень насоса, при ходе вверх втянет в канал ствола с пола пыль, песок, крошки и прочее. Поэтому на пол надо положить или несколько газет или ненужный вам журнал.

Свежую ржавчину удалять торцом деревянной палочки или тканью, смоченными в масле РЖ или щелочном. Чтобы ржавчину размягчить, смоченную в масле щелочном или РЖ ткань положить на пораженное место и держать несколько часов (до 10).

При чистке ружья после охоты в морозную погоду дать деталям ружья «отпотеть», капли воды с поверхностей деталей удалить обтирочным материалом.

Перевозить ружье следует в чехле, с отсоединенным стволом. При перевозках не допускать падений ружья, принимать меры против случайного нанесения механических повреждений и попадания атмосферных осадков. Хранить ружье почищенным и смазанным, со спущенным курком, лучше — с отделенным стволом. Помещение для хранения — отапливаемое, с температурой воздуха не ниже +10°С.

Завод-изготовитель ружья допускает стрельбу стандартными охотничьими патронами заводского изготовления с бумажными или пластмассовыми гильзами.

При самостоятельном снаряжении патронов в домашних условиях необходимо проверить гильзы по контрольной втулке, обращая внимание на высоту и диаметр фланца; заметно отличающиеся — отбраковать. Порох и дробь взвешивать на весах, прокладки и пыжи подбирать одинаковыми по весу и размерам. Не торопитесь увеличивать вес порохового заряда при неполном откате подвижных частей ружья. Прежде надо разобраться с тормозным устройством ствола, смазкой, проверить, нет ли засорения.

Не стрелять спортивными патронами, предназначенными для стендовых ружей. Спортивные патроны развивают максимальное давление пороховых газов выше, чем допустимое для ружья МЦ21.

Возможные неполадки, встречающиеся при стрельбе из ружья, их вероятные причины и методы устранения указаны в паспорте.

Бывает и так: произведен выстрел, подвижные части совершили цикл «откат — накат», гильза из коробки вылетела через боковое окно, но очередной патрон из магазина попал не на лоток подавателя и в патронник, а выпал на землю у ног охотника. Охотник жмет пальцем на спусковой крючок для последующего выстрела, выстрела же нет. Чтобы установить причину отказа, следует проанализировать работу составных частей ружья.

Патрон из магазина может попасть в нижнее окно коробки только при поднятом лотке подавателя. Очередной патрон начинает перемещаться из магазина, когда ствол выключит левый останов патрона, то есть тогда, когда ствол пришел в переднее положение без задержки. Патрон из магазина должен попасть на лоток подавателя, а лоток подавателя может поднять вверх только затвор. Получается, что затвор расцепился со стволом нормально, но преждевременно сорвался с рычага подавателя.

Случается и другое: после выстрела гильза осталась в патроннике, очередной патрон из магазина поднят лотком на линию досылания, затвор при движении вперед уткнулся в этот патрон, а патрон — в гильзу, не извлеченную из патронника. Вероятная причина — не соответствует нормам фланец гильзы или непрокалиброван патрон. Бывают и сдвоенные выстрелы.

При перечисленных видах отказов перезаряжание ружья чаще всего приводит к нормальной работе автоматики, но затем отказ повторяется.

Ружье следует разобрать, осмотреть детали, оценить степень износа, засорения, смазки. Произвести чистку и смазку деталей. В домашних условиях проверить работу автоматики ружья с применением макетов. Отобрать с десяток гильз (лучше — бумажных) с разбитыми капсюлями, протереть тканью нагар, устранить деформацию у среза гильз, в гильзы дослать древесно-волокнистые или войлочные пыжи, засыпать дробь (нормальную навеску), поставить прокладку и завальцевать. Величину столбика пыжей подобрать высотой, обеспечивающей длину макета после завальцовки, равной длине патронов, применявшихся при стрельбе. Ружье зарядить макетами и проверить работу автоматики, перемещая подвижные части ружья руками за ствол, уперев затыльник приклада в какую-либо поверхность.

Устанавливая причину отказа, не торопитесь с окончательными выводами, повторите заряжание ружья макетами с проведением циклов «откат — накат» несколько раз. В случае необходимости сложных слесарных или других работ, а также замены деталей, следует обратиться в ремонтную мастерскую.

Соблюдение указанных выше правил обеспечивает надежную и безотказную работу ружья в пределах установленной наработки и даже более.

Полуавтомат МЦ 21-12: родом из СССР

В этом году исполняется 60 лет одному из самых культовых советских ружей, обладать которым стремились многие охотники, о котором мечтали мальчишки, заболевшие охотой.

Фото Семина Михаила.

Фото Семина Михаила.

Помню, как в начале восьмидесятых я стоял у прилавка охотничьего магазина на Неглинке и любовался МЦ 21-12 — их было несколько штук, в разном исполнении.

Тогда это этот единственный серийный полуавтомат, выпускавшийся в СССР и снискавший себе заслуженную славу, казался мне пределом мечтаний.

Трудно найти охотника, который не держал в руках или хотя бы не встречал на охоте это необычное и по-своему оригинальное ружье.

Разработанное на ЦКИБе, МЦ 21-12 спроектировано конструктором В.А. Николаевым. В паспорте оружия было написано: «Ружье представляет собой самозарядное одноствольное оружие для промысловой и любительской охоты».

С 1958 по 1964 год модель изготавливалась только в СОО ЦКИБ и, что интересно, до 1965 года выпускалась в 16-м и 20-м калибрах, хотя и очень маленькими сериями. Ружье было признанным как в СССР, так и за рубежом: на Лейпцигской ярмарке, проходившей в 1965 году, МЦ 21 было награждено золотой медалью.

К сожалению, после 1965 года оружие выпускал уже не ЦКИБ, а ТОЗ, что повлекло стремление удешевить производство и оптимизировать некоторые процессы. Именно с этим периодом связаны истории о неработающих «из коробки» ружьях и о не всегда хорошем качестве.

В основном это утверждение касается экземпляров, изготовленных после 90-х годов, когда качество производимой оружейной продукции заметно упало.

Читайте материал «Хорошо ли жить с помповым оружием на Руси»

Но где бы ни создавалось оружие, оно всегда обладало отличной кучностью и резкостью боя.

Собственно, именно из-за этого оно и полюбилось охотникам СССР.

Кроме того, болезни МЦ 21-12 не были врожденными, а опыт их использования на охоте и большой тираж способствовали появлению исчерпывающих инструкций по устранению недостатков, возникших в ходе изготовления ружей.

Существует не так много охотничьих ружей, которые используют схему с длинным ходом ствола. Эта схема была предложена Д. Браунингом в начале прошлого века и прослужила охотникам верой и правдой больше ста лет.



Фото Семина Михаила.

МЦ 21 стало по-настоящему классическим и может украсить арсенал российского охотника. Фото Семина Михаила.

Именно она была положена в основу МЦ 21-12. Длинный ход ствола характерен тем, что при выстреле под воздействием отдачи ствол, сцепленный с затвором, откатывается назад, до крайнего положения, после этого ствол с затвором расцепляется и под воздействием возвратной пружины перемещается вперед, в исходное положение, при этом экстрагируется стреляная гильза, которую выталкивает отражатель, расположенный на стебле ствола.

Если в магазине нет патронов, затвор остается на затворной задержке, если патроны есть, затвор перемещается вперед под воздействием пружины и досылает с лотка следующий патрон.

Отдача у ружей с подвижным стволом растянутая и обычно воспринимается мягче, но ощущение движения ствола нравится далеко не всем охотникам.

Читайте материал «Охотничьи полуавтоматы»

Внешний вид оружия необычен: сравнительно длинная коробка, массивное цевье, большая общая длина. Своеобразно выглядит прицельная планка, которая не доходит до коробки. Но этот феномен объясняется просто: ствол при выстреле почти на 80 мм уходит в коробку, именно для этого и нужна выборка на планке.

Справа на коробке расположена кнопка затворной задержки и флажковый предохранитель, который можно устанавливать как справа, так и слева — как удобно стрелку. Слева на коробке находится переключатель-отсекатель патронов, которым можно перекрыть поступление патронов из магазина.



Фото Семина Михаила.

Необычное и оригинальное решение с двумя обжимными кольцами по бокам тормозного. Фото автора.

Это дает возможность быстро поменять патрон в патроннике или превратить оружие в однозарядное. При выстреле гильза будет выбрасываться, а затвор оставаться на затворной задержке.

Можно просто бросить на лоток следующий патрон и нажать кнопку задержки, затвор дошлет патрон в ствол, и оружие готово к выстрелу.

При переключении отсекателя ружье возвращается в нормальный режим работы. Надо отметить, что отсекатель был и у ружья Браунинга, прародителя МЦ, но он не прижился.

Приклад с полупистолетной рукояткой, как оказалось, очень удобен. Вообще несмотря на габариты, оружие оказалось очень прикладистым.

В плане управления и работы МЦ 21-12 удобно и комфортно, заряжение и разряжение немешкотное, все манипуляции интуитивно понятны. А вот что касается внутреннего устройства, то здесь все сложнее.



Фото Семина Михаила.

Отличительной особенностью ружей с длинным ходом ствола является выбранная прицельная планка. Фото Семина Михаила.

Как и все отечественное оружие времен СССР, МЦ 21 можно разобрать без инструмента (речь, конечно, идет о неполной разборке для обслуживания, чистки и смазки).

Итак, чтобы разобрать ружье, нужно отвинтить гайку трубчатого магазина, после чего цевье снимется вперед, при этом ничего никуда выскакивать не должно.

Бывает, что вылезает пружина магазина, но это говорит о неисправности заглушки. Во многих ружьях, как и в нашем, владелец немного подгибает край трубки магазина, чтобы раз и навсегда решить эту проблему.

Так делать не рекомендуется, ибо это затрудняет разборку магазина, а разбирать его надо, хотя бы для чистки и смазывания, особенно если ружье намокло.

Читайте материал «Выбираем полуавтомат»

Кроме того, мы не сможем установить удлинитель магазина, если, конечно, возникнет такая идея. После снятия цевья, придерживая ствол, мы оттягиваем затвор, при этом он расцепляется и отпускает ствол, и мы снимаем его с трубки магазина.

Многие охотники на этом и заканчивают разборку, полагая, что далее разбирать оружие слишком сложно. На самом деле это миф, и мы продолжим. Крышка коробки снимается движением вперед (иногда для этого нужно приложить значительное усилие).



Фото Семина Михаила.

Фото автора.

А вот дальше есть два варианта: или мы извлечем затвор, или снимем базу с УСМ. При разборке этот порядок особого значения не имеет, а вот при сборке могут возникнуть проблемы. Итак, лучше сначала извлечь блок УСМ.

Для этого каким-нибудь предметом мы утапливаем противоположную, выступающую часть предохранительного флажка и вынимаем его, флажок при этом лучше поставить в промежуточное положение между «предохранитель» и «огонь».

Далее мы извлекаем блок, причем для беспрепятственного его извлечения нажимаем на кнопку затворной задержки.

Для снятия затвора отыскиваем стопор — маленькую деталь, находящуюся снизу на теле затвора, — и сдвигаем последний вперед, пока он не выйдет из коробки. Вот теперь можно сказать, что разборка завершена.



Фото Семина Михаила.

МЦ 21-12 обладает отличным боем и кучностью. Фото Семина Михаила.

При сильном загрязнении или намокании ружья можно вытащить возвратную пружину затвора, расположенную в прикладе, и почистить ее. Для этого нужно снять амортизатор, отвинтив два самореза, и вывинтить заглушку трубки возвратной пружины.

Иногда приходится разбирать сам затвор, особенно когда в полость ударника попадает густая смазка (на морозе это может сыграть злую шутку).

Для разборки затвора нужно нажать стопор и сдвинуть деталь внизу затвора; после ее извлечения затвор разбирается на две половины, что более чем достаточно для его обслуживания. Для чистки и смазки лучше использовать жидкие масла, но необильно, ибо это приводит к сильному загрязнению.

Сборка оружия производится в обратном порядке, но при этом рекомендуется сначала установить затвор, а уж потом УСМ. Связано это с тягами затвора; попасть ими в трубку пружины проще, когда УСМ не установлен.

Читайте материал «Самозарядки тут ни при чем»

Но в принципе возможен и другой порядок, и тогда тяги придется чем-то поддевать (нож, отвертка или скрепка вполне с этим справятся).

Главное при установке УСМ — следить, чтобы лоток подачи был в нижнем положении, и не забывать нажать кнопку затворной задержки, иначе вставить УСМ будет непросто.

Бдительный читатель, наверное, обратил внимание на то, что на нашем ружье два обжимных колечка. Это такая модернизация.

В обычном ружье кольцо одно и устанавливается оно позади тормозного, латунного кольца, причем есть два варианта его установки: скосом вперед, что усиливает торможение, и скосом назад, что уменьшает силу обжатия тормозного кольца.

Дело в том, что на кольце ствола, которое надевается на магазин, выполнен конус, и тормозное кольцо передней частью входит в него и всегда работает. Переворачивая заднее колечко, мы либо добавляем торможение, либо нет.

Так вот владелец говорит, что второе колечко позволяет и «выключить» переднее торможение, и стрелять облегченными зарядами. Насколько это правильно, утверждать не берусь, но ружье работает безотказно.



Фото Семина Михаила.

Фото автора

По поводу безотказности МЦ 21 ходит много толков, но реально существует одна проблема, составляющая примерно 99 % отказов. Речь идет о нерасцеплении ствола и затвора в заднем положении.

В большинстве случаев эта проблема разрешается сама при небольшом настреле (нужно всего 200–250 выстрелов), но иногда необходимо приложить руки. Причина этой проблемы в круглом клине запирания затвора.

Читайте материал «Самозарядка со столетней историей»

Почему он круглый, объяснить трудно. Возможно, это упрощение производства, но есть мнение, что это такая попытка обойти патент Браунинга.

Первая версия выглядит более правдоподобной. Как выяснилось, качественно подогнать круглый клин к круглому отверстию гораздо сложнее, чем квадратный клин к квадратному отверстию, а плохая подгонка приводит к нерасцеплению. Обычно полировка этого узла решает наболевшую проблему.

Мастера, работающие с доработкой МЦ 21, считают, что довести до идеального состояния можно любое ружье, после чего оно верой и правдой будет служит его владельцу долгие годы.

Как по-настоящему культовая вещь, МЦ 21-12 вызывает восторги одних и проклятия других.

В комиссионных магазинах оно стоит сегодня недорого и, как мне кажется, заслуживает находиться в арсенале охотника.

Семен Морозов
5 октября 2018 в 12:40

Tactical Weaver для вентилируемой рейки для ИЖ 27 / МП 153 / МП 155 / МП 233 / ТОЗ 120 / МЦ21 12 / ТОЗ 84 kxs05082 | |

Полезные советы:

Уважаемый покупатель из России, когда вы выбираете стандартную доставку Aliexpress, мы отправляем ePacket, потому что многие посылки возвращаются обратно стандартной доставкой Aliexpress для этого продукта, пожалуйста, не заказывайте, если вы не согласны, спасибо.

Тактический Weaver для вентилируемой рейки для ИЖ-27 / МП-153 / МП-155 / МП-233 / ТОЗ-120 / МЦ21-12 / ТОЗ-84 kxs05082

Переходная пластина предназначена для создания стандартного сиденья Вивера на вентилируемых прицельных планках ИЖ-27, шириной не более 8.2 мм. Штанга предназначена для установки коллиматорных прицелов, вес которых не должен превышать 400 г. Эта штанга самая компактная, длина Weaver 55 мм. Переходная дуга Weaver на вентилируемую дугу MINI производится в Китае. Материал изготовления — сталь или алюминиевый сплав.
Принцип установки заключается в том, что поперечные лопасти проходят через отверстия в вентилируемой пластине и притягиваются двумя винтами. По бокам переходной планки имеются 2 штифта, обеспечивающие дополнительную фиксацию.Штанга предназначена для установки коллиматорных прицелов, так как любая установка на вентилируемые прицельные планки не должна превышать 400 г, а площадь основания Weaver составляет всего 55 мм. Затяжные винты при установке глубоко входят в крепление и не мешают установке коллиматора, тем самым полностью верхняя поверхность планки является посадочным местом.
Одна из важных характеристик крепления — ширина вентилируемой полосы. Ширина не должна превышать 8,2 мм. Эта пластина подходит для таких пушек, как Ил-27, МП-153 и аналогов.В связи с тем, что планка установлена ​​над вентилируемой, открытый прицел перекрывается. Но это не имеет значения при установке коллиматорного прицела.

Технические характеристики

Ширина вентилируемого уровня шириной не более 8 мм
Тип, монтажные размеры ткацкой рейки, 21 мм
Для ИЖ-27, МР-153/155, МП-233, ТОЗ-120, МЦ21-12 , Карабин ТОЗ-84, Remington 870,12GA, 2000, cz mallard, mp-27, hatsan escort magnum 12 калибра на вентилируемую штангу подходит идеально, очень хорошая вещь на ios 27 vertical стала отлично держится хорошо.

MP3TQBZC6SSU33GZF`QW7CC HTB1GyN6XtzvK1RkSnfoq6zMwVXau HTB1yQ45XzDuK1Rjy1zjq6zraFXah HTB1Adp5XsnrK1RkHFrdq6xCoFXaZ RU7QER5TF_9LY]0C[WYW4CO 47KQ(`[}}{85VP241]FLKXT

Доля клиентов:

03 02 04

,Тактический прицел

База Weaver для ИЖ 27 / МП 153 / МП 155 / МП 233 / ТОЗ 120 / МЦ21 12 VI05082 | |

Полезные советы: мы отправляем в Российскую Федерацию через Epacket, спасибо.

База тактического прицела Weaver для ИЖ-27 / МП-153 / МП-155 / МП-233 / ТОЗ-120 / МЦ21-12 VI05082

Переходная пластина предназначена для создания сиденья стандартного Вивера на вентилируемых прицельных планках ИЖ-27, шириной не более 8,2 мм. Планка предназначена для крепления коллиматорных прицелов, вес которых не должен превышать 400 г.Эта штанга самая компактная, длина Weaver 55 мм. Переходная дуга Weaver на вентилируемую дугу MINI производится в Китае. Материал изготовления — сталь или алюминиевый сплав.
Принцип установки заключается в том, что поперечные лопасти проходят через отверстия в вентилируемой пластине и притягиваются двумя винтами. По бокам переходной планки имеются 2 штифта, обеспечивающие дополнительную фиксацию. Штанга предназначена для установки коллиматорных прицелов, так как любая установка на вентилируемые прицельные планки не должна превышать 400 г, а площадь основания Weaver составляет всего 55 мм.Затяжные винты при установке глубоко входят в крепление и не мешают установке коллиматора, тем самым полностью верхняя поверхность планки является посадочным местом.
Одной из важных характеристик крепления является ширина вентилируемой полосы. Ширина не должна превышать 8,2 мм. Эта пластина подходит для таких пушек, как Ил-27, МП-153 и аналогов. В связи с тем, что планка установлена ​​над вентилируемой, открытый прицел перекрывается. Но это не имеет значения при установке коллиматорного прицела.

Технические характеристики

Ширина вентилируемого уровня шириной не более 8 мм
Тип, установочные размеры ткацкой рейки, 21 мм
Для ИЖ-27, МР-153/155, МП-233, ТОЗ-120, МЦ21-12 , Карабин ТОЗ-84, Remington 870,12GA, 2000, cz mallard, mp-27, hatsan escort magnum 12 калибра на вентилируемую штангу подходит идеально, очень хорошая вещь на ios 27 vertical стала отлично держится хорошо.

HTB1Adp5XsnrK1RkHFrdq6xCoFXaZ HTB1GyN6XtzvK1RkSnfoq6zMwVXau HTB1yQ45XzDuK1Rjy1zjq6zraFXah 47KQ(`[}}{85VP241]FLKXT

Доля клиентов:

03 02 04

shipping shipping 2

СВЯЗАТЬСЯ С НАМИ

  • Мы работаем 6 дней (с понедельника по субботу с 8:00 до 17:30 EST) в неделю.
  • Вы можете оставить мне сообщение прямо на Trade Menager или отправить мне письмо станции, я отвечу вам как можно скорее.

ОБРАТНАЯ СВЯЗЬ

  • -Мы стремимся к тому, чтобы каждая покупка была пятизвездочной. Пожалуйста, дайте нам знать, как мы можем сделать вашу покупку пятизвездочной!
  • Наша цель — сделать так, чтобы каждый покупатель был доволен своим заказом на 100%. Когда вы получите заказ, оставьте нам положительный отзыв на Aliexpress.Пожалуйста, не оставляйте нейтральный / отрицательный отзыв, если у вас возникла проблема с товаром. Если вы не удовлетворены, сообщите нам, прежде чем оставлять отзыв. Отправьте нам сообщение через TM и дайте нам знать, как мы можем заслужить ваше удовлетворение!
  • Пожалуйста, знайте, что ваш положительный отзыв и рейтинг 5 звезд на Aliexpress очень важны для нас!

,

Tactiacal Dot Mount ZH 27 / MP 153 / MP 155 / MP 233 / TOZ 120 / МЦ21 12 / TOZ 84, вентилируемый ребристый рельс 11 мм Dovetai VI011 | |

Полезные советы: мы отправляем в Российскую Федерацию через Epacket, спасибо.

Tactiacal Dot Mount ZH-27 / MP-153 / MP-155 / MP-233 / TOZ-120 / MTs21-12 / TOZ-84 вентилируемая планка ребра 11мм Dovetai VI011

Переходная пластина предназначена для создания штатного сиденья Вивера на вентилируемых прицельных планках ИЖ-27,

и аналогичные, шириной не более 8.2 мм. Штанга предназначена для установки коллиматорных прицелов, вес которых не должен превышать 400 г. Эта штанга самая компактная, длина Weaver 55 мм. Переходная дуга Weaver на вентилируемую дугу MINI производится в Китае. Материал изготовления — сталь или алюминиевый сплав.

Принцип установки заключается в том, что поперечные лопасти проходят через отверстия в вентилируемой пластине и притягиваются двумя винтами. По бокам переходной планки имеются 2 штифта, обеспечивающие дополнительную фиксацию.Штанга предназначена для установки коллиматорных прицелов, так как любая установка на вентилируемые прицельные планки не должна превышать 400 г, а площадь основания Weaver составляет всего 55 мм. Затяжные винты при установке глубоко входят в крепление и не мешают установке коллиматора, тем самым полностью верхняя поверхность планки является посадочным местом.

Одна из важных характеристик крепления — ширина вентилируемой полосы. Ширина не должна превышать 8,2 мм.Эта пластина подходит для таких пушек, как Ил-27, МП-153 и аналогов. В связи с тем, что планка установлена ​​над вентилируемой, открытый прицел перекрывается. Но это не имеет значения при установке коллиматорного прицела.

Характеристики

Ширина вентилируемой планки шириной не более 8,2 мм.

Тип, монтажные размеры на направляющей ласточкин хвост 11 мм

Для карабинов ИЖ-27, МР-153/155, МП-233, ТОЗ-120, МЦ21-12, ТОЗ-84

h22f6806292524bce986b2f4c7c77562fG Hb561c7837b6e4e979a9e0663bc8ced2ak Hda8ec505c05a4c4f894120c628cefc23Y

shipping shipping 2

СВЯЗАТЬСЯ С НАМИ

  • Мы работаем 6 дней (с понедельника по субботу с 8:00 до 17:30 EST) в неделю.
  • Вы можете оставить мне сообщение прямо на Trade Menager или отправить мне письмо станции, я отвечу вам как можно скорее.

ОБРАТНАЯ СВЯЗЬ

  • -Мы стремимся к тому, чтобы каждая покупка была пятизвездочной. Пожалуйста, дайте нам знать, как мы можем сделать вашу покупку пятизвездочной!
  • Наша цель — сделать так, чтобы каждый покупатель был доволен своим заказом на 100%. Когда вы получите заказ, оставьте нам положительный отзыв на Aliexpress.Пожалуйста, не оставляйте нейтральный / отрицательный отзыв, если у вас возникла проблема с товаром. Если вы не удовлетворены, сообщите нам, прежде чем оставлять отзыв. Отправьте нам сообщение через TM и дайте нам знать, как мы можем заслужить ваше удовлетворение!
  • Пожалуйста, знайте, что ваш положительный отзыв и рейтинг 5 звезд на Aliexpress очень важны для нас!

,

Отправить ответ

avatar
  Подписаться
Уведомление о
