Содержание

Пистолет бесшумный (ПБ) в кобуре, СССР

Самый редкий из серийно производившихся советских пистолетов — пистолет бесшумный ПБ (6П9) в оригинальной кобуре. Оригинальная разработка (при всем внешнем сходстве с пистолетом Макарова идентичен только ударно-спусковой механизм).
В деактивированном виде практически не встречается: по имеющимся сведениям, около 5 лет назад в продажу единовременно поступила партия из примерно 30 пистолетов, на сегодняшний день осевших в частных коллекциях.

Пистолет бесшумный ПБ (индекс 6П9) был разработан на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году. Пистолет использует интегральный глушитель, причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадком), а перед применением быстро устанавливать насадок на оружие.

При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ. Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.
Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода. В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг. Прицельные приспособления фиксированные, нерегулируемые.
Пистолет использует штатные магазины от ПМ на 8 патронов.

Пистолет деактивирован, прилагаются Российские разрешительные документы.

Бесшумная смерть — Статьи об оружии и боеприпасах


9-мм пистолет бесшумный ПБ

Специфика проведения тайных операций частями и подразделениями специального назначения во многом зависит от внезапности операции и максимальной маскировки стреляющего. Использование огнестрельного оружия для этих целей не всегда было удобно, поскольку звук и пламя выстрела зачастую могли выдать стрелка и привести к самым негативным последствиям. Поэтому бесшумность выстрела была всегда одним из требований к спецоружию. Решить эту проблему пытались по-разному. И только с конца XIX столетия, с созданием приборов бесшумно-беспламенной стрельбы, или так называемых глушителей, разработанных для оснащения стрелкового оружия, было найдено решение данного вопроса. Сразу нужно сказать, что ни один глушитель не может полностью заглушить шум от выстрела, но может значительно снизить его, а также скрыть демаскирующую вспышку.


9-мм автоматический бесшумный пистолет
АПБ (без ПБС)

Наша страна не стала исключением. Оружие с глушителями появилось в Советском Союзе уже в середине 1930-х годов и эффективно использовалось в годы Великой Отечественной войны. Проектирование оружия для бесшумной и беспламенной стрельбы потребовало предварительной разработки основных принципов глушения звука выстрела и разработки теоретической и практической базы для исследования наиболее рациональных параметров глушителя (насадка), расширительной камеры, а также конструкции пистолета в целом. Однако только с появлением новых технологий это оружие заняло свое настоящее место в системе вооружения спецподразделений.

Для вооружения частей и подразделений специального назначения и органов государственной безопасности СССР в 1950-1960-х годах был разработан целый ряд образцов короткоствольного оружия, предназначенного для бесшумно-беспламенной стрельбы. Конструктивно их можно разделить на две большие группы: оружие для армии, в котором, как правило, использовались штатные пистолетные боеприпасы, и оружие для КГБ, где специфика проведения специальных операций требовала использования специальных боеприпасов.


9х18 пистолетные патроны ПМ

К первой группе можно отнести два пистолета — ПБ и АПБ, созданных на базе штатных пистолетов Макарова и Стечкина. Это оружие, предназначенное для частей и подразделений войсковой разведки и специального назначения ГРУ ГШ, являлось индивидуальным средством скрытого нападения и защиты и предназначалось для поражения целей прицельным огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника; его разведгрупп; наблюдателей и часовых), а также вывод из строя приборов наблюдения на дальностях до 50 м. Однако именно использование в их конструкциях узлов и деталей, заимствованных у штатных пистолетов, привело к тому, что стрельба с пониженным уровнем звука и меньшим пламенем выстрела обеспечивалась применением приборов бесшумной и беспламенной стрельбы, которые монтировались на стволе этого оружия, при этом неизбежно увеличивая их массу и габариты и затрудняя в свою очередь скрытое ношение.

9-ММ ПИСТОЛЕТ БЕСШУМНЫЙ ПБ


9-мм пистолет бесшумный ПБ с демонтированным ПБС

Одним из первых советских пистолетов с глушителем стал самозарядный пистолет ПБ (пистолет бесшумный), в котором интегрированный глушитель ПБС (прибор для бесшумной стрельбы) сочетается со съемным. Он был создан конструктором А. Дерягиным с использованием элементов пистолета Макарова ПМ. Пистолет ПБ был принят на вооружение в Советской армии в 1967 году под обозначением «изделие 6П9».

Снижение уровня звука и пламени в пистолете ПБ обеспечивает интегрированный двухкамерный прибор бесшумно-беспламенной стрельбы. Поскольку одна из камер выходит за габариты оружия, для удобства и уменьшения размеров пистолета ее выполнили съемной. Вторая камера встроена в саму конструкцию оружия, ее наличие и повлекло значительные изменения в самом пистолете.

Благодаря дозвуковой начальной скорости пули глушитель имеет относительно простую конструкцию. Непосредственно на удлиненный до 105 мм ствол пистолета надет корпус расширительной камеры диаметром 32 мм. Камера фиксируется на переднем отростке пистолетной рамки. Непосредственно на ствол пистолета надета расширительная камера с сетчатым металлическим рулоном, отбирающим температуру пороховых газов. К передней части камеры сухарным соединением крепится съемный узел ПБС — насадок. Внутри корпуса насадка помещен сепаратор, включающий три шайбы, установленных под разными углами наклона к оси канала ствола.


9-мм пистолет бесшумный ПБ с демонтированным ПБС

Автоматика пистолета ПБ работает по принципу отдачи свободного кожуха-затвора. Однако затвор в этом пистолете существенно (по сравнению с ПМ) укорочен, что потребовало изменить возвратный механизм. Возвратную пружину пришлось вертикально установить в пистолетной рукоятке, и она взаимодействовала с затвором через качающийся рычаг, что повлекло и существенные изменения в конструкции самой рукоятки. Затворная задержка управляется кнопкой. Пистолет имеет высокие прицельные приспособления, состоящие из нерегулируемой мушки и постоянного прицела, на которых нанесены флюоресцентные метки (две точки на прорези, а также точка на мушке).

Снижение звука выстрела осуществляется следующим образом: во время выстрела пороховые газы отводятся в камеру после вылета пули из канала ствола через отверстия, выполненные по дну нарезов ствола. Они попадают в расширительную камеру, где теряют скорость и энергию, затем в сепаратор насадка, где завихряются на противопотоки. После выстрела газы медленно истекают из отверстия в передней части насадка. Тем самым начальную скорость пули удалось снизить до 290 м/с, т.е. ниже скорости звука.


9-мм пистолет бесшумный ПБ

Съемный насадок ПБС позволяет переносить пистолет в компактной поясной кобуре.

Пистолет ПБ пользуется в Вооруженных силах хорошей репутацией. В нем удалось сохранить надежность ПМ, пистолет отличается неплохой меткостью при скоростной стрельбе, что обусловлено наличием глушителя.

Эффект глушения достаточно заметен — при выстреле слышен только металлический лязг от передвижения кожуха затвора. Вместе с тем полностью бесшумным пистолет назвать нельзя — при стрельбе ночью на открытой местности звук соударяющихся металлических частей хорошо слышен на расстоянии 50 метров, т. е. на дальности эффективной стрельбы.

В настоящее время пистолет ПБ состоит на вооружении частей и подразделений войсковой разведки, а также специального назначения Вооруженных сил и спецподразделений ФСБ и ВВ МВД.

9-ММ АВТОМАТИЧЕСКИЙ ПИСТОЛЕТ БЕСШУМНЫЙ (АПБ)


9-мм автоматический бесшумный пистолет АПБ с
ПБС примкнутым к металлическому плечевому
упору (в походном положении)

В конце 1960-х годов конструктор А. Неугодов на базе автоматического пистолета Стечкина начал работы по заказу ГРУ МО СССР над бесшумным вариантом этого пистолета АПБ (заводской индекс АО-44). Новое оружие было рассчитано на использование стандартного пистолетного патрона 9х18 ПМ. Пистолет АПБ («изделие 6П13») был принят на вооружение в 1972 году.

Его автоматика работает по принципу отдачи свободного кожуха-затвора, полностью охватывающего ствол; для уменьшения темпа стрельбы введен инерционный замедлитель, ударный механизм — курковый. Прицельные приспособления состоят из нерегулируемой мушки и прицела барабанного типа с кулачковым регулятором, рассчитанным на дальность стрельбы 25, 50, 100 и 200 м.

АПБ представляет собой переделанный пистолет АПС, в конструкцию которого органично был встроен прибор для беззвучно-беспламенной стрельбы (ПБС), принципиально аналогичный прибору самозарядного пистолета ПБ.

На удлиненный ствол надета интегрированная расширительная камера, в которую пороховые газы отводятся через отверстия в стенках ствола — 4 отверстия высверлены по дну нарезов примерно в 15 мм от патронника и еще 8 — в 15 мм от дульного среза. Благодаря отводу газов начальная скорость пули падает ниже звуковой. После вылета пули из канала ствола газы из расширительной камеры возвращаются в ствол и истекают наружу через дульный срез уже с уменьшенными температурой и давлением. Дульная часть расширительной камеры выступает впереди кожуха-затвора и имеет пологую резьбу для крепления цилиндрического насадка длиной 230 и с наружным диаметром 35 мм. Внутри насадок разделен на ряд последовательных расширительных камер. Он построен по эксцентрической схеме: ось его симметрии проходит ниже оси канала ствола, так что глушитель не перекрывает линии прицеливания.

Оригинальной чертой стало буквальное «вписывание» интегрированной камеры в обводы затвора-кожуха.


9-мм автоматический бесшумный пистолет АПБ
(без ПБС)

Новая модель пистолета получила очень удачный съемный проволочный плечевой упор, который имел существенные преимущества перед жесткими прикладами АПС.

Пистолет АПБ, несмотря на его достаточно большие размеры (общая длина с присоединенным плечевым упором 785 мм), все-таки можно смело отнести к портативному оружию, поскольку его глушитель достаточно быстро и легко снимается, что позволяет в походном положении переносить его отдельно от оружия. Оружие и принадлежности переносятся в специальной кобуре.

Достоинством пистолета АПБ является конструкция ПБС, значительно повысившая устойчивость оружия при стрельбе. На это повлияли две причины. Первая: глушитель — достаточно массивное устройство, сдвигающее центр тяжести вперед, что уменьшает подбрасывание оружия. Вторая причина в том, что любой глушитель заодно играет роль газового тормоза, что тоже уменьшает подбрасывание оружия. Из пистолета АПБ можно вести прицельную стрельбу с достаточно большой эффективностью. При этом используется плечевой упор.

Это оружие широко использовалось спецназом из состава Ограниченного контингента советских войск в Афганистане в 1979 — 1989 гг., а впоследствии и в локальных войнах и военных конфликтах на территории нашей страны.


9-мм автоматический бесшумный пистолет АПБ с ПБС
и с металлическим плечевым упором

В настоящее время пистолет АПБ состоит на вооружении частей и подразделений войсковой разведки, а также специального назначения Вооруженных сил и спецподразделений ФСБ и ВВ МВД.

К недостаткам пистолета АПБ можно отнести его большие габариты и некоторую инерционность при приведении в действие: ведь к обычным операциям добавляется необходимость накрутить переднюю секцию глушителя, и, как бы быстро эта операция ни проходила, она все равно требует определенного времени. Поэтому на практике пистолет в боевом положении носится с присоединенным глушителем, но это неудобно из-за увеличенных габаритов оружия. Кроме того, ему присущ и такой демаскирующий фактор, как металлический лязг и стуки при ударе двигающихся узлов и деталей автоматики во время выстрела.

Ко второй группе отечественного короткоствольного оружия, предназначенного для бесшумной стрельбы, относятся уже не отдельные образцы пистолетов, а целые комплексы «боеприпас-оружие», созданные под специальные бесшумные патроны, которые были разработаны для проведения специальных операций.


7,62-мм патроны специальные СП-4

В СССР еще в начале 1950-х годов приступили к работам над подобными комплексами. В 1960-1970-е годы на вооружение специальных подразделений КГБ, а также частей и подразделений специального назначения Вооруженных сил были приняты несколько образцов неавтоматических двуствольных пистолетов, разработанных под специальные патроны.

Новое оружие было создано под принципиально новые боеприпасы, в которых во время выстрела бесшумный патрон сообщал пуле скорость не силой давления пороховых газов непосредственно на ее дно, а через поршень, помещенный за пулей внутри гильзы. Пороховые газы давили на поршень, который продвигался вперед и вышибал из дульца гильзы пулю, проходившую по нарезам ствола по инерции и вылетавшую с расчетной начальной скоростью. Сам же поршень из гильзы не выходил, а заклинивался в ее дульце, запирая во внутреннем объеме пороховые газы, являющиеся главным источником звука выстрела при их истечении в воздух. В итоге выстрел сопровождался лишь звуком соударения подвижных частей оружия и патрона.

При этом возникала проблема снижения давления до величины, позволяющей извлечь гильзу из патронника. Кроме того, существенно сокращалось расстояние, на котором газы разгоняли пулю, и снижалась начальная скорость, делая выгодными более тяжелые пули. Подобное решение было в свою очередь очень привлекательным тем, что позволило значительно уменьшить размеры «бесшумного» оружия, вписав массо-габаритные размеры нового пистолета в размеры «карманного», и практически исключить прорыв газов.

7,62-ММ БЕСШУМНЫЙ ПИСТОЛЕТ С4М

Один из первых бесшумных двуствольных пистолетов С4М появился в 1965 году. Его конструкция, основанная на использовании принципа отсечки пороховых газов в гильзе с помощью поршня, была создана оружейниками Тульского оружейного завода в сотрудничестве с инженерами ЦНИИточмаша (г. Климовск). Кроме того, сама конструкция патрона ПЗ, ПЗА и ПЗАМ также не предполагала автоматическое перезаряжание оружия, что и предопределило двуствольную конструкцию пистолета. Предполагалось, что первый выстрел будет на поражение цели, а второй — контрольным.


7,62-мм бесшумный пистолет С4М
с патронами

Заряжание этого пистолета производилось вручную, подобно охотничьему ружью — «переломке»: блок из двух стволов поворачивался вверх от рамки и в патронники вводились два 7,62-мм патрона, соединенные специальной обоймой. Для разряжания или извлечения стреляных гильз стволы вновь поднимались.

Во время выстрела курок пистолета С4М ударял по бойку патрона, который в свою очередь прокалывал капсюль, воспламеняя пороховой заряд и выталкивая 8-граммовую пулю в ствол. Устройство воспламенения заряда, включавшее не только капсюль, но и боек, было ввинчено в донце гильзы. Чтобы выдержать пиковое давление пороховых газов при выстреле (3000 — 3200 кг/кв. см) и остаточное давление после вылета пули и заклинивания поршня (700 — 800 кг/кв. см), гильза и поршень бесшумных патронов выпускались прочными, при этом стенки гильзы были очень сильно утолщены. После выбрасывания гильзы из оружия давление в ней постепенно падает до атмосферного, так как поршень прилегает к гильзе негерметично. На дальности 25 м пуля способна пробить стальной лист толщиной 2 мм.

Как писал впоследствии один из ведущих американских экспертов в области стрелкового оружия Чарльз Катшоу: «Предположительно пистолет С4М и патрон к нему стоят на вооружении до сих пор. Такое оружие использовалось КГБ для организации покушений в Центральной Америке в 80-е годы. Больше того, не один такой пистолет был захвачен там, и, по крайней мере, один С4М имеется в картотеке стрелкового оружия американских правительственных служб».

7,62-ММ БЕСШУМНЫЙ ПИСТОЛЕТ МСП «ГРОЗА»

Сходный по устройству с пистолетом С4М, но более совершенный специальный бесшумный пистолет (заводской индекс ТОЗ-37М) был разработан под специальный 7,62-мм патрон СП-3 в КБ Тульского оружейного завода в конце 1960-х годов. Его приняли на вооружение Советской армии и КГБ в 1972 году под обозначением 7,62-мм МСП («малогабаритный специальный пистолет»).


7,62-мм бесшумный пистолет МСП «Гроза»
с патронами

Конструкция пистолета МСП предельно проста. Он, как и пистолет С4М, представляет собой ранее практически не использовавшийся в нашей стране тип неавтоматического двуствольного пистолета с откидным блоком из двух стволов. Стволы спарены в вертикальной плоскости и крепятся к рамке на переднем шарнире. Запирание блока стволов производится за цапфы особым рычагом с левой стороны рамки. Между стволами помещен штырь-экстрактор. Заряжается пистолет двумя патронами, объединенными в обойме. Взводятся курки специальным рычагом — взводителем, расположенным снизу спусковой скобы.

После выстрела при повороте блока стволов вперед-вверх экстрактор продвигается назад, выдвигая обойму с гильзами. Сквозное окно в блоке стволов и рамке пистолета открывает казенники стволов и позволяет визуально или на ощупь оценить, заряжено ли оружие. Ударно-спусковой механизм с двумя курками и винтовыми цилиндрическими боевыми пружинами целиком размещен внутри пистолетной рукоятки. Каждому стволу соответствует свой курок, который имеет прямую тягу и боевую пружину. Во взведенном положении он удерживается подпружиненным шепталом. Безопасность обращения с пистолетом и стрельбы из него обеспечивается несколькими предохранителями. Первый (ручной) флажкового типа во включенном положении блокирует шептало. Флажок неавтоматического предохранителя смонтирован слева в окне рамки позади спусковой скобы. Второй, действующий автоматически, блокирует спусковой крючок и спусковую тягу при незапертом блоке стволов. Третий — предохранительные взводы курков. Они удерживают курки на некотором удалении от бойков и исключают выстрел при случайных падениях пистолета. Кроме того имеется инерционный предохранитель спуска в виде тяжелого толкателя. Последний связан со спусковым крючком и своей инерцией обеспечивает запирание шептал курков при случайном ударе или падении оружия.

Прицельные приспособления состоят из нерегулируемой мушки и постоянного прицела. Пистолет управляется одной рукой — выключение предохранителей и взведение курков при некотором навыке выполняется одним движением руки.

Специальный патрон СП-3 внешне практически неотличим от стандартного промежуточного патрона образца 1943 года. Однако внутреннее устройство этого патрона действительно совершенно необычное. Специальный патрон СП-3 обеспечивает бесшумность, беспламенность и бездымность выстрела за счет блокировки пороховых газов в гильзе специальным поршнем после выстрела. Стреляные гильзы не выбрасываются из пистолета, а только выдвигаются из патронника и затем извлекаются вручную — оставление стреляных гильз на месте ликвидации цели может создать проблемы не только для стрелка, но и для специальной службы, отправившей его на это задание.

Здесь есть смысл еще раз привести мнение об этом пистолете Чарльза Катшоу. Он писал: «Пистолет однозначно является оружием убийцы, и именно в этой роли он применялся в Афганистане и Центральной Америке. Для этой цели МСП является практически идеальным оружием. Убийце требуется только подойти к жертве достаточно близко и выстрелить. Момент выстрела не будет сопровождаться никаким звуком, поскольку газы останутся запертыми в гильзе, а пуля покинет ствол с дозвуковой скоростью. Больше того, не будет даже шума скользящего взад-вперед затвора. Поскольку пуля, которую извлекут при вскрытии из тела жертвы, окажется идентичной пуле стандартного советского автомата, это создаст неразрешимую загадку: ведь звука выстрела никто не слышал… Откуда она? Как удалось произвести выстрел из автомата на людной улице среди бела дня так, чтобы никто ничего не услышал? …Читатель может представить себе, какие возможности предоставляют эти пистолеты для убийц, а именно для них они и разрабатывались».

Производство пистолета МСП было освоено Тульским оружейным заводом.

7,62-ММ ПИСТОЛЕТ СПЕЦИАЛЬНЫЙ САМОЗАРЯДНЫЙ ПСС

В начале 1980-х годов в Советском Союзе был разработан новый комплекс, состоявший из пистолета «изделие 6П28» с автоматическим перезаряжанием и 7,62х41 бесшумного патрона СП-4. Его уникальная конструкция позволила отечественным спецподразделениям получить малогабаритное бесшумное оружие, готовое к немедленному открытию огня.


7,62-мм пистолет специальный самозарядный ПСС

Новый «бесшумный» комплекс был разработан конструкторами Ю.Крыловым и В.Левченко (в процессе разработки он имел шифр «Вул») под патрон СП-4 конструкции В. Петрова. В 1983 году его приняли на вооружение спецподразделений Министерства обороны и КГБ под обозначением ПСС («пистолет специальный самозарядный»).

ПСС является эффективным индивидуальным оружием скрытого нападения и защиты в условиях, требующих бесшумной и беспламенной стрельбы. Отсутствие глушителя сделало пистолет компактным, удобным для ношения и постоянно готовым стрельбе. Бесшумность и отсутствие вспышки при выстреле делают его практически идеальным оружием при проведении специальных операций при действиях на небольших дистанциях, а также в замкнутых помещениях.

Использование 7,62-мм специального патрона СП-4 позволило получить очень высокие характеристики глушения звука выстрела. Ни один из современных надульных глушителей не способен превзойти по этому показателю СП-4. Высокий импульс отдачи патрона с отсечкой газов в гильзе позволил добиться надежной работы в любых условиях. Толстостенная стальная гильза обеспечивает придание пуле начальной скорости, удержание толкающего поршня и пороховых газов в корпусе.

Автоматика пистолета ПСС основана на использовании отдачи свободного затвора и подвижного патронника. Конструкция ПСС на первый взгляд похожа на обычные самозарядные пистолеты. Ствол размещен внутри особой втулки рамки. Кожух-затвор охватывает ствол спереди и сверху. Возвратная пружина надета на втулку рамки. В передней части затвора имеется фиксатор в виде поворотной влево втулки со скосами под пальцы. Выбрасыватель выполнен открыто с правой стороны затвора.


Комплект бесшумного пистолета ПСС

Самозарядный режим работы явился немалым достижением, если учесть, что автоматическому извлечению гильзы из патронника препятствует большое давление внутри нее. Поэтому, кроме особого устройства патрона, ПСС отличает также оригинальное решение устройства ствола — он состоит из двух отдельных деталей — нарезной части и патронника, который примыкает к нарезной части ствола под действием пружины. Нарезная часть ствола отделяется от патронника, последний отходит некоторое расстояние вместе с откатывающимся затвором, а нарезная часть ствола несколько смещается вперед под действием движущейся пули. После выстрела, при движении затвора назад до прихода в крайнее положение, специальный зацеп на его передней части захватывает фланец гильзы патронника и увлекает его вместе с затвором. При этом сжимаются возвратные пружины затвора и патронника. По мере движения затвора назад стреляная гильза извлекается и отражается. В конце отхода подвижных частей затвор расцепляется с патронником, и тот под действием своей пружины снова примыкает к нарезной части ствола. Затвор же после этого движется вперед, досылая в патронник следующий патрон. Затвор движется по направляющим рамки пистолета и удерживается на ней вращающейся муфтой, которая в собранном оружии замыкает затвор с дульной частью ствола. Для отделения затвора при разборке пистолета муфта оттягивается вперед и поворачивается.

На пистолет ПСС может устанавливаться коллиматорный прицел, позволяющий не закрывать при прицеливании один глаз и целиться наведением на цель одной прицельной марки.

Сменный однорядный магазин емкостью шесть патронов размещается в пистолетной рукоятке и удерживается в ней защелкой на крышке магазина. Из-за большой длины патронов СП-4 рукоятка ПСС несколько шире, чем у обычных пистолетов. Однако это практически не представляет неудобств для стрелка. Малые размеры пистолета и скрытое ношение вполне соответствуют оружию «скрытной стрельбы». Пистолет ПСС постепенно заменяют на находящийся на вооружении спецназа пистолет ПБ.

Уровень звука выстрела ПСС находится в промежутке между выстрелом 4,5-мм пневматической винтовки (что соответствует 101 дБ) и хлопком ладоней.

Новый бесшумный патрон 7,62-мм СП-4 имеет совершенно другую конструкцию, чем его предшественники. Бесфланцевая гильза СП-4 полностью скрывает пулю цилиндрической формы, которая не выступает за передний срез гильзы. За пулей находится поршень без удлиненного толкателя, далее — пороховой заряд и капсюль в дне гильзы. При выстреле поршень воздействует на пулю вплоть до ее выхода из гильзы, но целиком заклинивается в дульце, не выдвигаясь дальше. Это позволило разработать под данный патрон пистолет с автоматическим перезаряжанием. После выстрела гильза автоматически извлекается из патронника и удаляется из оружия при движении затвора назад под действием отдачи, как гильза обычного патрона.

Выпуск пистолета ПСС был освоен на Тульском оружейном заводе. В настоящее время он состоит на вооружении спецподразделений различных силовых структур РФ.

НОЖ РАЗВЕДЧИКА СТРЕЛЯЮЩИЙ (НРС)


Устройство ножа разведчика стреляющего НРС-2

Наряду с бесшумными пистолетами на вооружении отечественного спецназа состоит нож, одновременно являющийся «бесшумным» пистолетом. Он был принят на вооружение в конце 1970-х годов под названием «нож разведчика стреляющий» НРС («изделие 6П25»).

Нож НРС является личным оружием нападения и защиты и предназначен для поражения противника в ближнем бою клинком ножа при ударе или метании, а также пулей при выстреле на дальностях до 25 м.

В полости рукоятки НРС помещается однозарядное стреляющее устройство. Ствол имеет длину 60 мм и состоит из патронника и нарезной части с шестью нарезами. Ствол фиксируется в боевом положении двумя сухарными выступами, входящими при его повороте в соответствующие вырезы во внутренних стенках рукоятки, а также наружным замыкателем-защелкой. Таким образом, сам ствол одновременно выполняет и функции затвора. В него вкладывается 7,62-мм специальный патрон СП-3 (такой же используется с бесшумным пистолетом МСП), с отсечкой пороховых газов при выстреле и дозвуковой начальной скоростью пули. Выстрел получается бесшумный и беспламенный. Для заряжания ствол вынимается из рукоятки, в патронник вставляется патрон, после чего ствол возвращается в рукоятку, в которой сбоку смонтированы ударно-спусковой механизм, предохранитель флажкового типа и спусковой рычаг. Роль мушки выполняет небольшой выступ на рукоятке. Если необходимость в немедленном применении пистолета отсутствует — включается предохранитель.


Комплект ножа разведчика стреляющего НРС-2

Стреляющее устройство НРС является оружием для стрельбы с очень короткого расстояния. Максимальная эффективная дальность не превышает 25 м. С этого расстояния пуля пробивает 2-мм стальную пластину с сохранением достаточного убойного действия за преградой.

Скорострельность — 1 выстрел в минуту, то есть реально в боевой обстановке можно рассчитывать только на один выстрел, так как на перезаряжание времени уже не будет. Выстрел происходит практически без шума и пламени. Звук выстрела заглушается до уровня звука выстрела из пневматической винтовки. В этом заключается основное достоинство стреляющего ножа.

Конструкция НРС обеспечивает многоцелевое применение: ножом можно резать и строгать деревянные предметы; перепиливать стальные прутья диаметром до 10 мм. На ножнах имеется приспособление для перекусывания проволоки диаметром до 2,5 мм, свитой в две жилы, телефонного провода диаметром до 5 мм и электрических кабелей под напряжением до 400 В. Сам клинок ножа с полуторной заточкой и пилкой на обухе может использоваться для разрезания каната, строп, детонирующего шнура, распиливания прочных прутьев, включая стальные, служить в качестве отвертки и т. п.


Стреляющее устройство ножа
разведчика стреляющего НРС

Нож разведчика стреляющий НРС-2 с ножнами

По мнению экспертов, современный армейский «стреляющий нож» является надежным оружием самообороны бойца спецназа и обеспечивает необходимый эффект внезапности, ведь когда видишь в руке противника нож, то уж выстрела точно не ожидаешь. И за пару последних веков эта оружейная конструкция совершила полный круг своего развития и сегодня проявилась в новом облике во всем своем блеске.

В настоящее время нож разведчика стреляющий НРС-2 состоит на вооружении спецподразделений различных силовых структур РФ. Их производство освоено Тульским оружейным заводом.

9-мм пистолет бесшумный ПБ 9-мм автоматический пистолет бесшумный (АПБ)
Патрон9х18 ПМПатрон9х18 ПМ
Масса с насадком и магазином без патронов, кг0,95Масса с насадком и со снаряженным магазином, кг1,80
Масса с насадком и со снаряженным магазином, кг1,02Длина общая, мм450
Длина без насадка    , мм170Длина общая с присоединенным плечевым упором, мм785
Длина с насадком, мм310Длина ствола, мм140
Начальная скорость пули, м/с290Начальная скорость пули, м/с290
Дульная энергия пули, Дж252Боевая скорострельность, выстр. /мин30
Боевая скорострельность, выстр./мин30Прицельная дальность, м50
Прицельная дальность, м25Емкость магазина, патронов20
Емкость магазина, патронов8

7,62-мм бесшумный пистолет МСП «Гроза»7,62-мм пистолет специальный самозарядный ПСС
Патрон7,62х35 СП-3Патрон7,62х41 СП-4
Масса пистолета, г (неснаряженный)530Масса пистолета, г (неснаряженный)700
Масса пистолета, г (снаряженный)560Масса пистолета, г (снаряженный)850
Длина общая, мм115Длина общая, мм170
Длина стволов, мм66Длина нарезной части ствола, мм35
Высота, мм91Высота, мм140
Боевая скорострельность, выстр. /мин6Ширина, мм26
Прицельная дальность, м50Длина прицельной линии, мм130
Дальность эффективной стрельбы, м15Скорострельность боевая, выстр./мин6-8
Емкость магазина, патр.2Прицельная дальность, м25
 Начальная скорость пули, м/с200
Емкость магазина, патронов6

Нож разведчика    стреляющий (НРС)
Патрон7,62х41 СП-4
Масса НРС-2 (с ножнами и патроном), г570
Длина общая, мм322
Длина ножа, мм290
Длина клинка, мм160
Длина ствола, мм60
Боевая скорострельность, выстр./мин1
Прицельная дальность, м25
Начальная скорость пули, м/с270
Емкость магазина, патр. 1

Сергей Монетчиков
Фото из архива автора
Братишка 10-2005

Бесшумный пистолет ПБ / 6П9

В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением.

Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5…2 В, т. е. от любого проигрывателя компакт-дисков или смартфона.

Современный исторический период, с точки зрения технологии, можно отнести к цифровой эре. Цифровые технологии в фотографии, звукозаписи, телевидении, радиосвязи, навигации, в «умном доме» и пр. — реалии нашего времени. Наряду с компьютерными средствами связи и передачи информации, они предоставили возможности, о которых раньше нельзя было и мечтать. В определённом смысле можно говорить об охвате этой технологией всего нашего быта и производства.

В последнее время численность любителей хорошего звука стала увеличиваться за счёт поколения, рождённого в цифровую эру и не заставшего ни виниловых дисков, ни магнитофонов.

В значительной мере этому способствует тот факт, что большую часть музыки современный человек прослушивает через головные телефоны с мультимедийного плейера или смартфона, а в стационарных условиях — через нехитрую акустическую систему телевизора или компьютера с простыми однокристальными УМЗЧ.

Тем не менее с претензией на лучшее звуковоспроизведение известный производитель компьютерного железа тайваньская компания АОреп в 2002 г. выпустил материнскую плату АХ4В-533 Tube со звуковым трактом на лампе и несколькими «аудиофильскими» конденсаторами MultiCap. резисторами Vishay и проводами Cardas. Причём лампу поставили нашу, российскую Sovtek 6922 (6Н23П).

Затем была конструкция АОреп AX4GE Tube-G [1], с предварительным усилителем на трёх лампах и деталями попроще. И всё — эта инициатива подхвачена не была.

В самом деле, чтобы повлиять на звуковоспроизведение кардинально, мало применить только буферный ламповый каскад, да и решение проблем теплового режима и режима питания лампы сразу увеличивает стоимость изделия.

Что же можно сделать в этом направлении? Ответ — применить полноценный ламповый усилитель. Каким требованиям должен соответствовать УМЗЧ? Безусловно, усилитель должен быть построен в соответствии с определёнными правилами, сложившимися в результате вековой практики лампового звуковоспроизведения, с учётом современных технологий.

По возможности он должен быть несложным, иметь достаточную выходную мощность и хорошие параметры, разумные габариты и массу. Вопрос теплового режима и энергопотребления тоже может оказаться актуальным. В общем, понятный набор требований, зачастую находящихся в противоречии друг с другом.

В отличие от транзисторной схемотехники, ламповая традиционна. Придумать что-то прорывное сложно. Первая мысль при взгляде на схему лампового УМЗЧ — как всё просто!

Но секрет хорошего звука, как правило, не в каком-то необычном схемотехническом решении, а в тщательной проработке конструкции и правильном выборе используемых элементов.

Один из принципов ламповой схемотехники — звуковой тракт должен быть максимально коротким, а число каскадов усиления — минимально.

Хотя на практике не всё так уж однозначно, тем не менее, при прочих равных условиях, два каскада усиления предпочтительнее, чем три. Малокас-кадность — одно из преимуществ ламповой схемотехники.

От лампового каскада можно получить большой коэффициент усиления, при этом число каскадов усиления минимально. Отсюда и особая звуковая панорама: музыкальные инструменты и голоса расположены по всему акустическому пространству.

При прослушивании АС с «правильным» ламповым усилителем через некоторое время о громкоговорителях просто забываешь, их как бы нет, звук растворяется в пространстве, мозг перестаёт ассоциировать их с источником звука (конечно, при соответствующем качестве записи исходной фонограммы).

Итак, два каскада лучше, чем три. Тогда один лучше, чем два? Но может ли УМЗЧ иметь один каскад усиления? В середине прошлого века были устройства, в которых УМЗЧ построен всего на одной лампе — пентоде 6П9, например, в телевизорах «Рекорд-12», «Енисей». Применяли его и в любительских конструкциях усилителей.

Изначально эта лампа предназначалась для выходных каскадов широкополосных усилителей, в частности, в видеоусилителях телевизионных устройств [2]. Тем не менее любители лампового звучания успешно применяют эту лампу в звуковом тракте в предоконечном и выходном каскадах. Кроме того, лампа до сих пор доступна и недорога.

Пентод 6П9 имеет восьмиштырьковый (октальный) цоколь и металлический ударопрочный корпус. Зарубежные аналоги — 6L10 и 6AG7. По основным параметрам (но. увы, не по звучанию) к 6П9 близка отечественная пальчиковая лампа 6П15П (причём мощность рассеяния на аноде — до 12 Вт).

Благодаря большой крутизне (10… 11 мА/В) и высокому внутреннему сопротивлению (80… 100 кОм) пентод 6П9 обладает усилением, достаточным для построения однокаскадного усилителя мощности!

С одной лампы при входном напряжении 1,5 Вэфф можно получить выходную мощность до 2 Вт при коэффициенте гармоник около 4 %. Но проблема в том, что анодная нагрузка при этом должна быть примерно 10 кОм. Изготовление выходного трансформатора для такого случая — непростое дело.

Но если использовать две лампы, включаемые параллельно, чувствительность усилителя не изменится, но эквивалентное сопротивление нагрузки уменьшится вдвое. Выходная мощность, естественно, в два раза больше.

Изготавливать выходной трансформатор для эквивалентной нагрузки сопротивлением 5 кОм уже проще. Видимо, подобным образом рассуждал и автор конструкции [3]; приведённая там схема усилителя и была взята за основу.

Схема усилителя

Схема одного канала стереофонического усилителя с блоком питания представлена на рис. 1. Это однотактный усилитель мощности на двух пентодах, включённых параллельно, без ООС, с фиксированным смещением, обеспечивающим анодный ток каждой лампы 30 мА. Можно использовать и автоматическое смещение.

Для этого в цепь катода каждой лампы следует включить резистор сопротивлением 68… 100 Ом (подбирают для каждой лампы по анодному току) мощностью 0,5 Вт, зашунтированный оксидным конденсатором ёмкостью 500… 1000 мкФ на номинальное напряжение 16 В.

От качества этого конденсатора в значительной степени зависит звучание. Третью сетку при этом соединяют с катодом, туда же нужно присоединить и нижний по схеме вывод стабилитрона VD7.

Пентод 6П9 на выходе УМЗЧ — определённый вызов современным представлениям, в соответствии с которыми считается, что хорошее звучание можно получить, применяя только триоды либо пентоды и тетроды в триодном включении.

Действительно, триод более линеен и его внутреннее сопротивление меньше (соответственно меньше и индуктивность первичной обмотки выходного трансформатора).

Но максимальная выходная мощность такого усилителя на 6П9 снижается, уменьшается и чувствительность. С другой стороны, существует немало сторонников пентод-ных усилителей, утверждающих, что музыкальные произведения определённых жанров лучше звучат именно с пен-тодными усилителями.

Кроме того, главный козырь описываемого усилителя в том, что он однокаскадный, а перевод ламп в триодный режим потребует второго каскада усиления. И сложно сказать заведомо, что будет звучать лучше: двух- либо трёхкаскадный УМЗЧ на триоде или однокаскадный на пентоде [4].

Нужно отметить, что при параллельном включении ламп требуется их подбор. Ведь в таком усилителе лампы работают как бы «дуэтом». И результат во многом зависит от того, насколько хорошо они подобраны, сделать это самому несложно, имея возможность их выбора: 6П9 — лампа не дорогая.

Основное отличие схемы усилителя на рис. 1 от приведённой в (3] — это наличие стабилизатора напряжения для второй (экранирующей) сетки. Контрольное прослушивание показало, что введение стабилизатора заметно улучшило звучание.

Дело в том, что линейность пентода очень сильно зависит от стабильности напряжения на второй сетке, а на больших амплитудах сигнала напряжение на второй сетке тоже начинает меняться. Конденсатор фильтра между сеткой и общим проводом не всегда справляется с таким явлением (на самых низких частотах).

Рис. 1. Принципиальная схема лампового усилителя на лампах 6П9.

В этой конструкции применён параметрический стабилизатор на шести стабилитронах КС524Г и одном КС512А на общее напряжение 150 В. Цепь стабилитронов зашунтирована конденсаторами МБГО ёмкостью 4 мкФ и оксидным ёмкостью 100 мкФ на 160 В (Jamicon).

Вместо цепи стабилитронов можно применить один КС650А. При этом для двух каналов необходимо подобрать два с нужным напряжением стабилизации и установить их на теплоотводы (рассеиваемая мощность — 1,5…2 Вт).

Стабильное напряжение для второй сетки можно обеспечить также с ламповым (на СПЗП) или транзисторным стабилизатором. Резисторы R3, R4 в анодных цепях служат для контроля анодного тока при налаживании. Падение напряжения на них в милливольтах численно равно току анода в миллиамперах. После налаживания их можно исключить.

Выключатель питания SA1 включён последовательно с сетевой обмоткой трансформатора. Для увеличения срока службы ламп, с целью их защиты от подачи анодного напряжения в непрогре-том состоянии, непосредственно в цепь анодного напряжения установлен ещё один выключатель SA2.

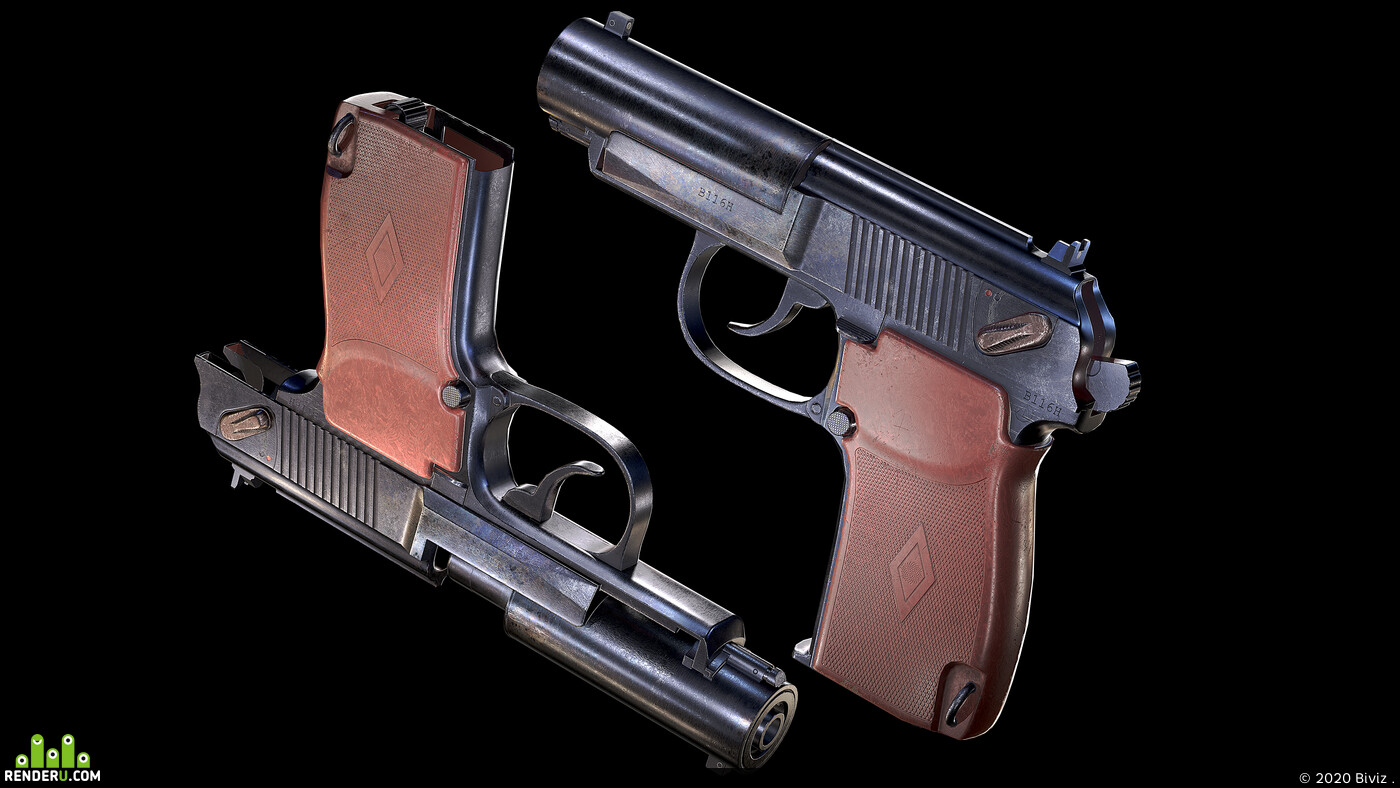

Пистолет самозарядный бесшумный ПБ (6П9)

Пистолет самозарядный бесшумный ПБ (6П9).

Пистолет ПБ с глушителем

Эффективность использования стрелкового оружия при выполнении некоторых боевых задач во многом зависит от внезапности проведения операции и максимальной маскировки стреляющего. Это вызвало необходимость создания бесшумного и беспламенного оружия. Его проектирование требовало предварительной разработки основных принципов глушения звука выстрела и разработки теоретической и практической базы для исследования наиболее рациональных параметров камерного глушителя, расширительной камеры, а также конструкции пистолета в целом. Эта задача, выполненная на базе пистолета ПМ, завершилась конструктором А. А. Дерягиным принятым в 1967 году на вооружение в качестве личного оружия для войск специального назначения 9-мм самозарядного пистолета ПБ (6П9). Изменения затронули ствол и кожух затвора.

ПБ имеет двухсекционный глушитель. Непосредственно на ствол пистолета надета расширительная камера с сетчатым металлическим рулоном, поглощающим температуру пороховых газов. Камера фиксируется на переднем отростке рамки, пороховые газы отводятся в нее через отверстия, выполненные по дну нарезов ствола. К передней части камеры сухарным соединением крепится съёмный узел глушителя — «насадок». Внутри корпуса насадка помещен сепаратор, включающий несколько шайб, установленных под разными углами наклона к оси канала ствола. Шайбы дробят газовый поток и завихряют его. Пуля свободно проходит в отверстия шайб. На корпусе насадка выполнена наметка под пальцы. Начальная скорость пули снижена до 290 м/с, т. е. ниже скорости звука. Кожух выполнен в виде конструкции, интегрированной с глушителем. Благодаря начальной дозвуковой скорости пули удалось сделать глушитель простой конструкции. Пороховые газы, следующие за пулей, попадают в расширительную камеру, где завихряются на противопотоки. После вылета пули газы медленно истекают из отверстия в передней части глушителя.. Глушение звука достаточно эффективно — при выстреле слышен только металлический лязг кожуха затвора. Однако назвать полностью бесшумным этот пистолет никак нельзя — при стрельбе ночью на открытой местности звук соударяющихся металлических частей превосходно слышен на расстоянии 50 м.

Затвор значительно укорочен. Возвратная пружина размещена в рукоятке и взаимодействует с затвором через качающийся рычаг — сродни схеме пистолета «Парабеллум». Стопор затвора управляется кнопкой. Пистолет имеет сравнительно высокие мушку и постоянный прицел.

ПБ поступил на вооружение рот специального назначения армейских разведывательных батальонов, групп специального назначения КГБ «Альфа» и «Вымпел», состоит на вооружении спецподразделений ФСБ и ВВ МВД. Из аналогов можно назвать его ровесника — китайский пистолет специального назначения Тип 67. Однако в отличии от него ПБ может применяться как в «полном», так и в «укороченном» варианте. К тому же съемный насадок позволяет переносить пистолет в компактной поясной кобуре. Кобура выполнена из кожзаменителя, снабжена застегиваемым на шпенек клапаном и отделением для насадка.

Разборка: 1. Вынуть магазин, отведя назад его защелку. Проверить нет ли патрона в патроннике. 2. Отсоединить насадок: отжав защелку камеры вниз, повернуть насадок вокруг его оси против часовой стрелки и сместить вперед. 3. Отделить рычаг возвратного механизма: отвести затвор назад на 10-15 мм, отделить рычаг от рамки. 4. Отделить расширительную камеру: оттянуть спусковую скобу до отказа вниз и, перекосив вправо, упереть в рамку; повернуть камеру на стволе против часовой стрелки и снять со ствола вперед. 5. Отделить затвор от рамки: отвести затвор в крайнее заднее положение и, приподняв его заднюю часть, сдвинуть вперед и снять с рамки. 6. Извлечь возвратную пружину. 7. Уперев насадок задней частью в опору, утопить острым концом протирки защелку сепаратора; надавив вниз на корпус, извлечь сепаратор. Сборку производить в обратном порядке.

Получить полный текст

Репетиторы

ЕГЭ

Дипломная

ТАКТИКО — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Калибр, мм 9
Применяемый патрон 9х18 ПМ
Начальная скорость пули, м/с 290
Принцип работы отдача свободного затвора, самозарядный
Дульная энергия пули, Дж. 252
Масса снаряженного оружия, кг. 1, 02
Масса неснаряженного оружия, кг. 0,97
Длина, мм:
— без насадки 170
— с насадкой 310
Высота, мм 134
Ширина, мм 32
Ёмкость магазина, патронов 8
Боевая скорострельность, в/м 30
Прицельная дальность стрельбы, м 50

бесшумный пистолет ПБ / 6П9 (СССР / Россия)


бесшумный пистолет ПБ / 6П9 в боеготовом положении


бесшумный пистолет ПБ / 6П9 с насадком глушителя, отделенным от оружия для переноски и/или хранения

УСМ

: двойного действия
Калибр
: 9ч18 ПМ
Вес без патронов:
970 г в сборе с насадком глушителя
Длина:
310 мм в сборе, 170 мм со снятым насадком
Длина ствола:
105 мм
Емкость магазина:
8 патронов

Пистолет бесшумный ПБ (индекс 6П9) был разработан на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году. Пистолет использует интегральный глушитель, причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадкой), а перед применением быстро устанавливать насадок на оружие. При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ. Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.

Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода. В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг. Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов.

Детали и узлы

Обычно для предотвращения возможных возбуждений на высоких частотах входной сигнал подаётся на управляющие сетки через «антизвонные» резисторы сопротивлением 1…3 кОм. В данной конструкции в сеточнойцепи отдано предпочтение применению дросселей.

Сравнительное прослушивание усилителя с резисторами БЛП, а затем с дросселями ДМ2,4-20 индуктивностью 20 мкГн в сеточных цепях выявило некоторое преимущество дросселей. Подобные дроссели можно намотать и самостоятельно на ферритовых кольцах, число витков ориентировочно 10-15.

Вместо дросселя можно использовать ферритовые трубки диаметром 3 мм, которые надевают на сигнальный провод, идущий к лампе. Их можно найти на старых компьютерных платах или в импульсных блоках питания. Такая трубка может увеличивать индуктивность проводника (например, эмалированного обмоточного провода) до 10…20 мкГн.

В данной конструкции применён импортный переменный резистор R1 (спаренный). Лучше поставить сдвоенный переменный резистор ALPS RK27 стерео (Blue Velvet) японской фирмы ALPS Electric.

Постоянные резисторы можно применить любые из серий С2-23, С2-29, ВС, БЛП. Если в качестве источника сигнала для этого усилителя предполагается использовать исключительно компьютер, то в этом случае можно вообще обойтись без регулятора громкости на входе усилителя, регулируя уровень входного сигнала непосредственно с компьютера, реализовав так называемый «короткий тракт».

Особенностью усилителя является отсутствие межкаскадных разделительных конденсаторов. Здесь же есть лишь конденсатор во входной цепи — полиэтилентерефталатный К73-17. В данной конструкции применены самодельные выходные трансформаторы (рис. 2) на броневом ленточном магнитопроводе из стали Э310, соответствующем типоразмеру ШЛ20х32, площадь сечения — 6,4 смг.

Рис. 2. Самодельные выходные трансформаторы.

Он наиболее близок к трансформатору ОСМ 1-0,063 промышленного производства. Для первичной обмотки использован обмоточный провод диаметром 0,23 мм, для вторичной — 1 мм. Для указанного на схеме режима работы сопротивление нагрузки, приведённое к первичной обмотке, немного более 4,8 кОм.

Индуктивность первичной обмотки для расчётной граничной частоты fH = 40 Гц должна быть 19…20 Гн, что соответствует примерно 5000 витков. Коэффициент трансформации л = 31 для нагрузки сопротивлением 4 Ом и п = 22 — для 8 Ом. В одном слое катушки можно уложить до 180 витков первичной обмотки и до 40 витков вторичной обмотки.

Таким образом, 5040 витков первичной обмотки можно намотать в 22 слоя, а 160 витков вторичной (для нагрузки 4 Ом) — в четыре слоя. Добавив к ней ещё 69 витков, трансформатор можно использовать на нагрузку 8 Ом. Учитывая, что добавочная обмотка предназначена для нагрузки 8 Ом, её можно намотать более тонким проводом.

Для получения достаточной широкополосности усилителя обмотки выходного трансформатора должны быть оптимально секционированы.

Секционирование уменьшает индуктивность рассеивания трансформатора, но чрезмерное секционирование приводит к росту межобмоточной ёмкости, а также к ограничению полосы пропускания в области высоких частот.

Ёмкость можно снизить, увеличивая толщину межобмоточной изоляции, но при этом уменьшаются коэффициент заполнения и потокосцепление между обмотками.

Триод обладает малым внутренним сопротивлением; для него основной проблемой является индуктивность рассеяния, поэтому первичную обмотку триода разбивают на 4-5 (а то и более) секций, между которыми укладывают секции вторичной обмотки, которые, обычно, соединяют параллельно.

Внутреннее сопротивление пентода велико, влияние индуктивности рассеяния незначительно. Основной проблемой для него является межобмоточная ёмкость, поэтому чрезмерное секционирование, наоборот, может ограничить полосу пропускания. В отличие от усилителей на триодах, трансформаторы пентодных усилителей не подвергают значительному секционированию.

Во многих пентодных усилителях середины прошлого века вторичную обмотку просто укладывали между половинками первичной обмотки. По этой же причине, если анодное напряжение выходной лампы не превышает нескольких сотен вольт, в качестве межобмоточной изоляции лучше использовать бумагу, а не лавсан, фторопласт и иные синтетические материалы.

В данной конструкции применён следующий способ укладки: вначале уложено шесть слоёв первичной обмотки по 180 витков в слое (1080 витков), затем два слоя вторичной (80 витков), потом 11 слоёв первичной обмотки (1980 витков), ещё два слоя вторичной и остальные 11 слоёв первичной обмотки. Затем домотано 69 витков для обмотки на нагрузку 8 Ом.

Между собой включают последовательно не только секции первичной обмотки, но и вторичной. При таком секционировании вторичную обмотку удобнее наматывать отрезками провода относительно небольшой длины.

Кроме того, секции вторичной обмотки невозможно сделать одинаковыми, наводимые в них ЭДС всегда немного отличаются. Последовательное соединение обмоток снимает эту проблему.

Каждую следующую секцию обмотки начинают наматывать с той стороны, где закончилась предыдущая. Таким образом, первичная обмотка содержит 5040 витков, вторичная — 160 + 69 витков.

Намотку производят виток к витку. Межслойная изоляция — один слой обычной бумаги (например, из тетради), межобмоточная — два-три слоя. Ленты изоляции должны быть на 5 мм шире расстояния между щёчками. По их краям ножницами делают насечки для того, чтобы они легли между щёчками без складок. Это надёжно изолирует слои и секции друг от друга.

Для уменьшения влияния подмагничивания постоянным током обмоток магнитопровод трансформатора собирают с зазором. С этой целью между его П-образными частями кладут вставки из бумаги толщиной 0,1 мм.

В зависимости от качества используемой в трансформаторе стали, окончательную толщину прокладки можно подобрать на финальном этапе налаживания усилителя по минимуму искажений и сохранению уровня сигнала на самых низких частотах, наблюдаемому на экране осциллографа.

LiveInternetLiveInternet

Цитата сообщения nomad1962

Прочитать целикомВ свой цитатник или сообщество!
Бесшумный пистолет ПБ (6П9)
Эффективность применения стрелкового оружия во время выполнения ряда специфических боевых задач очень сильно зависит от максимальной маскировки стреляющего и внезапности проведения боевой операции. Влияние двух этих факторов объясняет необходимость разработки беспламенного и бесшумного стрелкового оружия. Создание бесшумного пистолета (ПБ) требовало предварительной проработки главных принципов глушения звука при выстреле, а также создания необходимой теоретической и практической базы. Это было необходимо для проведения исследований наиболее рациональных параметров расширительной камеры, камерного глушителя и конструкции пистолета в целом. В СССР данная задача в 1967 году была успешно решена конструктором А. А. Дерягиным, который на базе пистолета Макарова (ПМ) создал 9-мм самозарядный бесшумный пистолет — ПБ (6П9). Следует отметить, что пистолет, который был спроектирован Дерягиным в ЦНИИТочмаш, можно считать полностью самостоятельной системой благодаря большому количеству переработок и изменений в сравнении с обычным ПМ. К примеру, из-за того что затвор-кожух пистолета был сильно укорочен, возвратная пружина в ПБ была расположена вертикально в рукоятке, с затвором-кожухом она взаимодействовала через специальный двухплечный качающийся рычаг (конструкция сходна со схемой Парабеллума). В 1967 году пистолет, который изначально создавался для вооружения персонала КГБ СССР и армейских разведывательных групп, был принят на вооружение. В настоящее время данный пистолет все еще продолжает оставаться на вооружении, в частности, спецподразделений ВВ МВД и ФСБ России, постепенно заменяясь более совершенным ПСС. В Белоруссии ПБ (6П9) используется для приведения в исполнение смертных приговоров. ПБ (6П9) оснащался двухсекционным глушителем. При этом непосредственно на ствол пистолета была надета расширительная камера, оснащенная сетчатым металлическим рулоном, который поглощал температуру пороховых газов при выстреле. Камера была зафиксирована на переднем отростке рамки, а пороховые газы попадали в нее сквозь отверстия, которые были сделаны по дну нарезов ствола. К передней части расширительной камеры при помощи сухарного соединения был закреплен особый съемный узел глушителя — насадок. Внутри его корпуса был помещен специальный сепаратор, который включал в свой состав ряд шайб, которые были установлены под различными углами наклона к оси канала ствола. Установленные в нем шайбы дробили поток пороховых газов и «завихряли» его, при этом поток газов снижал свою скорость и звук выстрела значительно уменьшался. В ПБ начальная скорость полета пули была уменьшена до 290 м/с, то есть она была меньше, чем скорость звука. По этой причине выпушенная из пистолета пуля не создавала ударной волны.

Кожух пистолета был выполнен в виде конструкции, которая интегрировалась с глушителем. Благодаря тому, что скорость полета пули в новом пистолете была дозвуковой, удалось изготовить глушитель достаточно простой конструкции. При этом глушение звука выстрела было достаточно эффективным, в момент выстрела можно было услышать только металлический звук, который издавал кожуха затвора. По этой причине оружие трудно было назвать полностью бесшумным. В ночное время суток при ведении огня на открытой местности звук соударяющихся металлических частей пистолета было отлично слышно на дальности до 50 метров. Затвор пистолет в сравнении с ПМ был существенно укорочен, стопор затвора управлялся при помощи кнопки. Пистолет для бесшумной стрельбы обладал сравнительно высоким постоянным прицелом и мушкой. Конструкция его ударного механизма была полностью идентична конструкции ПМ. Конструкция была самовзводной с использованием механического предохранителя, который находился с левой стороны затвора и в случае необходимости мог полностью блокировать систему спуска оружия. Пистолет оснащался магазинами однорядного типа на 8 патронов, которые имели специальную защелку для фиксации, она находилась в нижней части рукоятки. На пистолете ПБ были выполнены стационарные приспособления для стрельбы, без каких-либо дополнительных регулировок. При этом существовали крепления, которые позволяли установить на пистолет лазерный целеуказатель и съемный оптический прицел.

ПБ (пистолет бесшумный) был принят на вооружение в 1967 году. В первую очередь он предназначался для оснащения групп спецназначения КГБ, отрядов «Альфа» и «Вымпел», а также частей армейской разведки. ПБ, получивший индекс 6П9, использовал тот же штатный патрон калибра 9х18 мм, который использовался в ПМ. Носилось оружие в специально созданной для него кобуре, в которой было оборудовано специальное отделение, предназначенное для хранения второго магазина и съемной части глушителя. Основными недостатками пистолета были: его значительные масса и габариты; необходимость в креплении передней части глушителя, для того чтобы уменьшить звук выстрел при стрельбе; управляемый вручную предохранитель, который усложнял процесс обращения с оружием; достаточно громкий звук соударяющихся при стрельбе металлических деталей. Наряду с этим, основываясь на долгом нахождении пистолета на вооружении и реальном опыте боевого применения, можно сделать вывод о том, что ПБ показал себя как очень точное и надежное стрелковое оружие, которое отличалось небольшой отдачей и малым подбросом ствола при ведении огня. Благодаря большей, чем у ПМ, массе, пистолет обладал лучшей кучностью, особенно при скоростной стрельбе. При этом при ведении огня сериями из 5-6 выстрелов, возрастала и громкость использования пистолета. Несмотря на использование довольно массивного глушителя, пистолет отличался хорошим балансом. ПБ выгодно отличали долговечность и большая прочность конструкции. Были известны экземпляры пистолета, которые имели настрел, в несколько раз превышающий гарантийный, но при этом не имеющие сколько-либо серьезных дефектов и повреждений.

В отличие от большинства своих аналогов, российский пистолет ПБ отличается тем, что имеет разборный глушитель, выполненный из двух частей. Такое решение позволяет хранить и носить пистолет со снятой передней частью (насадком) глушителя. При этом перед использованием насадок может быть быстро установлен на пистолет. К тому же ПБ обеспечивает безопасное для стрелка ведение огня даже при снятом насадке, что имеет очень важное значение в критических ситуациях. Безусловно, при снятом насадке звук от выстрела достаточно громкий и близок по звуку к выстрелу из обыкновенного пистолета ПМ. Основные характеристики ПБ: Калибр пистолета: 9х18 ПМ. Длина пистолета: 170/310 мм (без глушителя/с глушителем). Длина ствола: 105 мм. Высота оружия: 134 мм. Ширина оружия: 32 мм. Начальная скорость пули — 290 м/с. Прицельная дальность — 25 м. Масса пистолета без патронов: 970 г. Масса снаряженного пистолета: 1,02 кг. Ёмкость магазина: 8 патронов.

https://topwar.ru/37710-besshumnyy-pistolet-pb-6p9.html

Блок питания

Питание усилителя, в конечном счёте, определяет его энерговооружённость. Трансформатор питания достаточной мощности, мостовой полупроводниковый выпрямитель, дроссели в сглаживающем фильтре, конденсаторы фильтров — это всё, от чего напрямую зависит качество звука.

Самый простой вариант — применение готового унифицированного трансформатора. В данном случае оказался подходящим и был использован анодно-накальный ТАН43-220-50К. Помимо сетевой обмотки, он содержит четыре обмотки на напряжение 56 В и ток 150 мА, две обмотки на 12,6 В (ток 150 мА) и две накальные обмотки 6,3 В (1,65 А).

Для получения необходимого анодного напряжения обмотки по 56 В были включены последовательно (соединения обмоток показаны на схеме), а каждая накальная обмотка питает пару ламп одного канала.

Одна из оставшихся обмоток использована как источник отрицательного смещения на управляющие сетки ламп. Кроме ТАН43, также подойдут ТАН28, ТАН29, ТАН42 и любой другой сетевой трансформатор с подходящими напряжениями обмоток и габаритной мощностью не менее 60 Вт.

Резисторы R6- R9, традиционно включаемые параллельно нитям накала, образуют искусственную среднюю точку, уменьшая фон переменного тока. К одной из накальных обмоток через гасящий резистор R13 подключён светодиод индикации включения усилителя.

В анодном выпрямителе применены диоды MUR4100E, также можно использовать любые «быстрые» диоды на соответствующее напряжение. Из отечественных подойдут КД226В-КД226Е.

В этом случае параллельно каждому диоду полезно подключить конденсатор ёмкостью 10 нФ на номинальное напряжение не менее 400 В. В выпрямителе смещения можно использовать любые выпрямительные диоды.

Стабилитрон VD16 — любой на напряжение стабилизации 5…6 В, например КС156А.

Подстроечные резисторы R11, R12 — СП4-1 (СПО-0,15), подойдут очень удобные многооборотные СП5-2, СП5-3. Постоянные резисторы — МЯТ, С2-23 или их аналоги. В анодном выпрямителе желательно использовать конденсаторы Jamicon или Samsung. Дроссели L3, L4 в этой конструкции установлены готовые импортные на ток 80 мА, сопротивлением 180 Ом, вместо которых можно применить дроссели от старых ламповых телевизоров, например Др5-0.08. В качестве выключателей применены спаренные микропереключатели МТД-3.

Конструкция усилителя

Усилитель собран на П-образном шасси размерами 335x150x50 мм. На верхней части шасси, прикрытой дюралюминиевой фальшпанелью, размещены трансформаторы и лампы. Сетевой трансформатор прикрыт стальным кожухом размерами 90x90x100 мм.

Рис. 3. Внешний вид лампового усилителя.

Вокруг выходных трансформаторов, по углам, установлены стойки квадратного сечения, к которым прикреплены дюралюминиевые пластины, прикрывающие выходные трансформаторы. Получившийся короб имеет внешние размеры 90x94x240 мм. По периметру шасси облицовано отделочным ламинированным уголком с внешними габаритами 50x174x352 мм (рис. 3).

Облицовка — из дубовых или берёзовых дощечек, покрытая лаком, только прибавит изделию респектабельности.

В задней части корпуса расположены клеммы для подключения проводов кабелей к АС. На лицевой части шасси установлены регулятор громкости, выключатели анодного и сетевого напряжения, индикаторный светодиод. Лицевая часть также прикрыта дюралюминиевой фальшпанелью размерами 58×184 мм.

Все металлические поверхности покрашены термопорошковым способом. Надписи нанесены методом лазерной гравировки и зачернены (рис. 4).

Рис. 4. Надписи нанесены методом лазерной гравировки.

Разводка проводов и монтаж усилителя внутри шасси показаны на рис. 5.

Рис. 5. Разводка проводов и монтаж усилителя внутри шасси.

Сборку усилителя начинают с установки ламповых панелей, сетевого и выходных трансформаторов, дросселей, плат блока питания и разводки накальных цепей, которые проведены толстыми (сечением 0,5 ммг) свитыми проводами.

Цепи накала максимально удалены от входных цепей усилителя. Все детали блока питания смонтированы на трёх печатных платах рис. 6 — рис. 8.

Рис. 6. Детали блока питания (плата 1).

Рис. 7. Детали блока питания (плата 2).

Часть мелких деталей усилителя смонтирована навесным монтажом. Некоторые детали припаяны непосредственно к выводам ламповых панелей, а основная их часть смонтирована на лепестках монтажной платы.

В качестве общего провода использован лужёный медный провод, установленный на изоляционных стойках между монтажной платой и ламповыми панелями. Шасси электрически соединено с общим проводом около входных разъёмов.

Цепи от входных разъёмов к регулятору громкости и от регуляторов громкости к входу усилителя разведены экранированным проводом минимальной длины. Учитывая уровень входного сигнала, входные цепи можно развести и обычной витой парой. В этом случае провода пары используют как сигнальный и общий.

Рис. 8. Детали блока питания (плата 3).

Налаживание усилителя

Налаживание усилителя заключается в установке и выравнивании тока покоя ламп. Контроль анодного тока осуществляется с помощью милливольтметра, по падению напряжения на резисторах R3 и R4 (примерно 30 мВ).

При этом желательно осуществлять контроль формы выходного сигнала по осциллографу на эквиваленте нагрузки, на низкочастотном краю полосы ЗЧ и на частоте 1000 Гц, по максимальной линейности выходного сигнала, особенно на предельной мощности усилителя, подбирая более точно ток покоя небольшим изменением напряжения смещения подстроечными резисторами R11, R12.

Подбор ламп в пары можно осуществить непосредственно в усилителе. Для этого устанавливают все четыре лампы и на их управляющих сетках резисторами R11, R12 выставляют напряжение смещения равным -3 В и фиксируют их анодный ток. Лампы переставляют так, чтобы их токи в парах были наиболее близкими.

Затем для одной пары ламп производится снятие зависимости их анодного тока, в интервале 10…50 мА с шагом 5… 10 мА от напряжения смещения на их управляющей сетке. Результаты записывают в таблицы (I* = f(Uc„)).

Полученные таблицы для всех имеющихся ламп позволят более точно подобрать лампы в пары в рабочем интервале их анодного тока. Естественно, все измерения необходимо проводить в отсутствии входного сигнала. Лампы предварительно следует прогреть не менее получаса.

После подбора ламп и окончательной установки их токов покоя можно осуществить более точно подбор толщины немагнитной прокладки в магнитопроводах выходных трансформаторов.

При этом оптимальную толщину зазора определяют по визуальному контролю формы выходного сигнала на экране осциллографа как компромисс между амплитудой выходного сигнала и его формой на низкочастотном краю полосы.

Однозначных рекомендаций здесь дать невозможно, всё зависит от качества трансформаторной стали, намотки трансформатора, его формы и размеров. С большим сечением магнитопровода, как правило, можно расширить область усиливаемых низких частот.

Об измеренных параметрах усилителя

Параметры усилителя по современным меркам могут показаться скромными. Номинальная выходная мощность — 3 Вт, максимальная — 4 Вт (при входном напряжении 2 В), по современным меркам совсем немного. Но это «ламповые» ватты!

В силу плавного, мягкого ограничения амплитуды выходного сигнала в лампах, по сравнению с транзисторами. эта мощность эквивалентна десятку «транзисторных» ватт, по субъективному восприятию звука. Этот феномен хорошо знаком любителям «лампового» звука. Для комфортного прослушивания лампового усилителя в современных квартирах с «правильной” АС, как правило, достаточно 1… 1,5 Вт.

Полоса рабочих частот по уровню -3 дБ равна 20…20000 Гц. На рис. 9 представлен спектральный состав выходного сигнала одного из каналов, при выходной мощности 1 Вт. На рис.

10 — то же при выходной мощности 3 Вт Гармонические искажения — THD в англоязычной аббревиатуре, точнее коэффициент гармонических искажений, THD+N — то же плюс шумы усилителя, выраженные в процентах. Полученные значения искажений (4 %) являются неплохим результатом для лампового усилителя.

Рис. 9. Спектральный состав выходного сигнала одного из каналов, при выходной мощности 1 Вт.

Конечно, современные транзисторные усилители имеют более низкие искажения, но их формальное сравнение, без учёта спектрального состава сигнала, лишено всякого смысла.

В силу особенностей двухтактных схем современных транзисторных усилителей, в них подавлены чётные гармоники, что приводит к формальному снижению значения коэффициента гармоник. Но преобладание нечётных гармоник, особенно третьей при отсутствии второй, негативно влияет на субъективное восприятие звучания.

Эксперименты показали, что более благоприятно на слух воспринимаются фонограммы, воспроизводимые усилителями, в спектре искажений которых гармоники плавно спадают по мере их номера, но их спектр должен быть коротким. В отличие от транзисторного, такое звучание не утомляет, обогащая звучание вокала и музыкальных инструментов.

Рис. 10. Спектральный состав выходного сигнала одного из каналов, при выходной мощности 3 Вт.

Контрольные прослушивания оркестровых фонограмм показали, что усилитель обеспечивает хорошую панораму звучания, инструменты находятся каждый на своём месте, причём их звучание локализовано не только в горизонтальной плоскости, но и в глубину, и по высоте. Отсутствует какая-либо привязка звука к громкоговорителям. Конечно, всё это справедливо только при соответствующем качестве записи. Все огрехи фонограммы сразу становятся заметными.

ПБ (6П9)

Пистолет ПБ, калибра 9х18 миллиметров был создан в ЦНИИ Точмаш в середине 60-х конструктором Анатолием Дерягиным и принят на вооружение в 1967-м году.

Как видно из НСД – предназначен он для вооружения спецподразделений. У них на вооружении и стоял. И стоит до сих пор. Поговаривают, что его даже снова производить стали с начала 2000-х, не хватает уже советских запасов, востребован пистолет в войсках…

ПБ, он же 6П9, он же «макаров с глушителем»… Еще один легендарный пистолет времен Советского Союза. Только если, скажем «комиссарский» «Маузер» был легендой, потому что о нем все знали, читали в книгах и видели в кино, то тут мы наблюдаем картину прямо противоположную. ПБ был легендой, потому что о нем никто ничего не знал и только легенды в народе про него блуждали. Чего далеко ходить: в энциклопедии «Стрелковое оружие» за авторством А.Б. Жука, настольной книге, можно сказать – Библии всех советских мальчишек, у которых отцы были офицерами, о ПБ – ни слова. У меня два экземпляра. Один 1993-го, второй – 1998-го года издания. Так вот, в издании 93-го есть пистолеты Коровина, Макарова, Стечкина, Марголина, есть прототипы Барышева, Ракова, Симонова… Но о ПБ – ни слова. Появился он только в издании 1998-го. К слову, про АПБ в издании 1993-го – тоже ничего нет. Любили у нас тогда все подряд секретить. Вот и гуляли по стране разные дикие выдумки про никем не виденный толком «ПМ с глушителем» и приписывались ему какие-то уж совсем невероятные ТТХ.

Страница из книги А.Б. Жука образца 1993-го:

Страница из книги А.Б. Жука образца 1998-го:

В реальности все с пистолетом обстоит примерно так. При разборке выяснится, что это все же не ПМ ни разу. Да, есть много общих деталей, тот же УСМ полностью, да и рамка, пусть и обрезанная, и пистолетная рукоять похожа сильно, и даже магазин на восемь патронов и предохранитель такие же. Но пистолет это все же другой. И по устройству, и по назначению.

Слухи о его бесшумности – тоже, мягко говоря, сильно преувеличены. Впрочем, тут Голливуд виноват во всем. Не издает оружие с глушителем тихих свистящих шлепков, как в кино. Никакое. Одни виды громыхают чуть сильнее, другие – чуть слабее, но громыхают все. И ничего удивительного. Вот взять тот же ПМ и ПБ. У ПБ есть глушитель и он должен гасить звук выстрела. Он и гасит. ПМ, особенно в гулкой стрелковой галерее, по ушам лупит сильно. Звук выстрела из ПБ переносится вполне спокойно, без натуги. Но! Даже если представить, что именно звук прорыва полроховыъ газов, выталкивающих пулю, ПБС заглушил полностью… Ударник бойком по капсилю долбанул? А тот хлопнул? Это мы во время стрельбы на общем фоне этого злопка не слышим, его все остальное заглушает. Но он, как тот хрестоматийный суслик – есть… Дальше. Затвор с приличной скоростью назад ушел? Да. И снова в крайнее переднее положение вернулся. Да еще и новый патрон с собой «захватил по дороге». Гильза об отражатель ударилась и вылетела? Тоже да. И, попрошу заметить, все это с хорошим таким усилием, на высокой скорости и «при участии» исключительно стальных деталей… Какой глушитель сможет заглушить это вот все? Более-менее тихими получаются только выстрелы из револьверов, потому что там подвижных деталей почти нет. Но даже в этом случае остается хлопок капсюля и уже упомянутые выше пороховые газы… В общем, стрельба из ПБ выглядит примерно так:

Запись старая, мы с коллегой тогда как раз сразу после получения пристреливали ПБ и револьвер РСА «Кобальт». Револьвер, прошу это учесть. Он несколько тише, чем ПМ, по уже названным мною причинам.

По личным ощущениям: хороший пистолет. Несмотря на длинный глушитель центровка оружия не нарушена и если ПМ в руке у вас лежит хорошо, то и ПБ будет как влитой. Точность и кучность – примерно на уровне «макарова», в смысле, если пистолет приведен к нормальному бою, то на дистанции до 25 метров сможет работать практически любой стрелок, у которого руки растут откуда нужно. И на 50 метрах сможет работать стрелок хороший. Выстрел даже в гулкой галерее по ушам не молотит, а значит, на открытой местности будет еще тише и комфортнее, но «пш-пш-пш» как в игре «Сталкер» — нет, не надейтесь. Плюс ПБС гасит вспышку выстрела. Из недостатков – очень сильно коптит и воняет при стрельбе. И к загрязнению очень чувствителен.

В общем, оружие нишевое, под свои задачи, не для всех. Хотя, всем он и не нужен. Впрочем, бывали в истории советского оружия случаи, когда принимали на вооружение вообще не понятно кому нужные пистолеты, такие, как ПСМ, например.

Но это уже совсем другая история…

Самозарядные пистолеты / Библиотека / Арсенал-Инфо.рф

ПБ пистолет бесшумный

В 1967 году на вооружение групп специального назначения КГБ, спецподразделений Альфа и Вымпел, а так же армейской разведки был принят пистолет, оснащенный интегрированным и съемным глушителем – ПБ («пистолет бесшумный», индекс 6П9) созданный А. А. Дерягиным в ЦНИИ Точмаш основан на конструкции ПМ. Однако пистолет Дерягина является самостоятельной системой в следствии многочисленных изменений и переработок механизмов оружия. Оружие использует штатные патроны 9×18. Так как затвор-кожух сильно укорочен, возвратная пружина размещена вертикально в рукоятке, взаимодействуя через качающийся двухплечный рычаг с затвором-кожухом.

На удлиненном стволе расположена расширительная камера в которой находится рулон металлической сетки, снижающей температуру пороховых газов, отводимых через отверстия выполненные по нарезам ствола. К передней части расширительной камеры резьбовым соединением крепится съемная часть глушителя, в котором размещен сепаратор с шайбами, имеющими разные углы наклона, разделяющими и перенаправляющими поток пороховых газов, которые взаимно снижают свою скорость и звук выстрела резко уменьшается. Начальная скорость пули составляет 290 м/с, то есть ниже скорости звука, в результате чего пуля не создает ударной волны. Пистолет носится в особой, специально разработанной для него кобуре, в которой имеется отделение для съемной части глушителя и второго магазина.

Автоматика работает по схеме использования отдачи при свободном затворе. Ударно-спусковой механизм куркового типа, двойного действия с автоматической постановкой курка на предохранительный взвод. На левой стороне затвора-кожуха расположен рычаг флажкового предохранителя при включении безопасно спускающего курок с боевого взвода. На нижней поверхности рукоятки размещена защелка магазина. Позади основания спусковой скобы, с левой стороны рамы, находится фиксатор щечек рукоятки. Это весьма нестандартное решение, особенно учитывая то, что на месте данной кнопки в основном размещают защелку магазина.

ПБ с отсоединенной передней частью глушителя

Недостатки пистолета: значительные габариты и масса оружия; необходимость присоединять переднюю часть глушителя для нужного снижения громкости выстрела; хорошо различимый звук соударяющихся металлических деталей на расстоянии 50 метров; управляемый вручную предохранитель, усложняющий обращение с оружием. За долгие годы службы и по результатам опыта боевого применения ПБ зарекомендовал себя надежным и точным оружием с небольшой отдачей и подбросом при стрельбе.

Оружие обладает также и лучшей кучностью при скоростной стрельбе благодаря большей, чем у ПМ массе. Но при стрельбе сериями по 5 – 6 выстрелов их звук увеличивается.

Не смотря на массивный глушитель ПБ обладает хорошим балансом. Пистолет отличается большой служебной прочностью и долговечностью. Известны экземпляры с настрелом, в несколько раз превышающим гарантийный, и при этом не имеющие серьезных дефектов. В настоящее время ПБ продолжает находиться на вооружении спецподразделений ФСБ и ВВ МВД РФ, но постепенно заменяется пистолетом ПСС, более соответствующим ставящимся перед таким оружием задачам.

Впечатления: «Звук издаваемый при стрельбе понравился. Машинка легла в руку, как родная. Но это легко объяснимо, так как основа – ПМ. Если делать серии по 5 – 6 выстрелов, звук становиться чуть громче. При неспешной стрельбе громкость звука не изменяется. Баланс нормальный, я ожидал, что он будет «клевать» вниз, но этого не произошло». «Сетки в расширительной камере прогорают за год, если не раньше, даже при условии, что ПБ идет спецкурсом и его берегут».

Основные характеристики

Калибр: 9×18 ПМ

Длина оружия: 170/310 мм

Длина ствола: 105 мм

Высота оружия: 134 мм

Ширина оружия: 32 мм

Масса без патронов: 970 г.

Емкость магазина: 8 патронов

Пистолет бесшумный ПБ / 6П9 | Военная Панорама

В 1967 году на вооружение групп специального назначения КГБ, «Альфа» и «Вымпел», а так же армейской разведки был принят пистолет, оснащенный интегрированным и съемным глушителем — ПБ («пистолет бесшумный», индекс 6П9) созданный А.А. Дерягиным в ЦНИИ Точмаш основан на конструкции ПМ. Однако пистолет Дерягина является самостоятельной системой в следствии многочисленных изменений и переработок механизмов оружия. Оружие использует штатные патроны 9×18. Так как затвор-кожух сильно укорочен, возвратная пружина размещена вертикально в рукоятке, взаимодействуя через качающийся двухплечный рычаг с затвором-кожухом.

На удлиненном стволе расположена расширительная камера в которой находится рулон металлической сетки, снижающей температуру пороховых газов, отводимых через отверстия выполненные по нарезам ствола. К передней части расширительной камеры резьбовым соединением крепится съемная часть глушителя, в котором размещен сепаратор с шайбами, имеющими разные углы наклона, разделяющими и перенаправляющими поток пороховых газов, которые взаимно снижают свою скорость и звук выстрела резко уменьшается. Начальная скорость пули составляет 290 м/с, то есть ниже скорости звука, в результате чего пуля не создает ударной волны. Пистолет носится в особой, специально разработанной для него кобуре, в которой имеется отделение для съемной части глушителя и второго магазина.

Автоматика работает по схеме использования отдачи при свободном затворе. Ударно-спусковой механизм куркового типа, двойного действия с автоматической постановкой курка на предохранительный взвод. На левой стороне затвора-кожуха расположен рычаг флажкового предохранителя при включении безопасно спускающего курок с боевого взвода. На нижней поверхности рукоятки размещена защелка магазина. Позади основания спусковой скобы, с левой стороны рамы, находится фиксатор щечек рукоятки. Это весьма нестандартное решение, особенно учитывая то, что на месте данной кнопки в основном размещают защелку магазина.

Недостатки пистолета: значительные габариты и масса оружия; необходимость присоединять переднюю часть глушителя для нужного снижения громкости выстрела; хорошо различимый звук соударяющихся металлических деталей на расстоянии 50 метров; управляемый вручную предохранитель, усложняющий обращение с оружием. За долгие годы службы и по результатам опыта боевого применения ПБ зарекомендовал себя надежным и точным оружием с небольшой отдачей и подбросом при стрельбе. Оружие обладает также и лучшей кучностью при скоростной стрельбе благодаря большей, чем у ПМ массе. Но при стрельбе сериями по 5 — 6 выстрелов их звук увеличивается.

Не смотря на массивный глушитель ПБ обладает хорошим балансом. Пистолет отличается большой служебной прочностью и долговечностью. Известны экземпляры с настрелом, в несколько раз превышающим гарантийный, и при этом не имеющие серьезных дефектов. В настоящее время ПБ продолжает находиться на вооружении спецподразделений ФСБ и ВВ МВД РФ, но постепенно заменяется пистолетом ПСС, более соответствующим ставящимся перед таким оружием задачам.

Впечатления: «Звук издаваемый при стрельбе понравился. Машинка легла в руку, как родная. Но это легко объяснимо, так как основа — ПМ. Если делать серии по 5 — 6 выстрелов, звук становиться чуть громче. При неспешной стрельбе громкость звука не изменяется. Баланс нормальный, я ожидал, что он будет «клевать» вниз, но этого не произошло». «Сетки в расширительной камере прогорают за год, если не раньше, даже при условии, что ПБ идет спецкурсом и его берегут».

  • Калибр: 9×18 ПМ
  • Длина оружия: 170/310 мм
  • Длина ствола: 105 мм
  • Высота оружия: 134 мм
  • Ширина оружия: 32 мм
  • Масса без патронов: 970 г
  • Емкость магазина: 8 патронов



УСМ: двойного действия
Калибр: 9ч18 ПМ
Вес без патронов: 970 г в сборе с насадком глушителя
Длина: 310 мм в сборе, 170 мм со снятым насадком
Длина ствола: 105 мм
Емкость магазина: 8 патронов



Пистолет бесшумный ПБ (индекс 6П9) был разработан на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году. Пистолет использует интегральный глушитель, причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадком), а перед применением быстро устанавливать насадок на оружие. При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ. Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.

Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода. В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг. Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов.

как изменили уникальный бесшумный пистолет для секретных операций

Бесшумный пистолет «Вул» (ПСС, 6П28) относится к семейству специального оружия, преданного огласке лишь после распада СССР. И хотя сегодня ряд образцов получил буквально всемирную известность, скажем, винтовка «Винторез», другие все еще остаются в тени – например, бесшумный гранатомет «Дятел», о существовании которого стало известно совсем недавно. Несмотря на отсутствие былой секретности, исчерпывающих сведений об этом оружии по-прежнему нет. Такова его специфика – секретные операции. Ни в одном учебнике общевойсковой тактики не указано, кому оно положено по штату.

Завеса тайны порождает легенды: когда «Вул» был представлен широкой публике в 90-е, западные журналисты предположили, что пистолет использовался агентами-нелегалами. Это, конечно, не так. На роль шпионского пистолета ПСС не годится – для этого он слишком «самостоятелен»: гильза и пуля уникального патрона, оставленные на месте ликвидации, выдадут его с головой. Другое дело – МСП «Гроза», стреляющая «обезличенной» пулей автомата «Калашникова». Нет, «Вул» не собирался прятаться.

Как заставить оружие молчать

На самом деле ПСС был создан на замену бесшумному пистолету ПБ, оружию сотрудников КГБ и армейской разведки. Несмотря на то, что к 80-м годам ПБ, разработанный в 1967 году, нисколько не устарел (используется до сих пор), он не отвечает своему названию – то есть, не являлся действительно бесшумным. Как и любой другой пистолет с глушителем, ПБ можно назвать лишь «малошумным» оружием. Негромкий хлопок различим на дистанциях до 50 метров – причем он идентифицируется сторонним наблюдателем именно как тихий выстрел.

Дело в том, что, каким бы ни был глушитель, – внешней «трубой» с камерами для завихрения газов или сложной интегрированной конструкцией, в которой газы стравливаются до того, как пуля покинет ствол (ПБ сочетает в себе оба типа), – часть продуктов сгорания все равно «прорвется» вслед за пулей.

Есть только два способа минимизировать утечку: использовать совсем маломощный боеприпас (как в английском Welrod Mk.II – 7,65Х17), дополнительно ослабив его дозвуковой скоростью пули до состояния «почти игрушка». Либо делать глушитель просто устрашающей длины (как у американского MK23 – 188 миллиметров), зато под патрон с нормальной энергетикой.

Очевидно, и то и другое серьезно затрудняет использование оружия. Вряд ли какой-нибудь спецназовец захочет полагаться в бою на «мелкашку» или нагружать себя, вдобавок к десяткам килограмм основного снаряжения, еще и монструозным пистолетом, размером с компактный автомат (MK23 с глушителем примерно соответствует АКСУ).

Без шума и компромиссов

В отличие от оружия с классической схемой шумоподавления, ПСС является по-настоящему бесшумным, легким и очень компактным пистолетом. Конструктору Виктору Левченко удалось этого достичь за счет использования уникального боеприпаса – СП-4, в котором пороховые газы запираются внутри гильзы штоком, выталкивающим пулю. Так как звук выстрела создают именно расширяющиеся в атмосфере газы, стрельба такими патронами абсолютно беззвучна. Работу ПСС «выдает» только лязг подвижных частей пистолета и звук попадания тяжелой десятиграммовой пули в цель.

Отметим, что в 60-70-е годы на западе предпринимались попытки создать аналогичное оружие, но, в конце концов, они были заброшены – очень уж сложно, да и дорого. Действительно, несмотря на простецкий внешний вид, ПСС обладает весьма мудреной «начинкой» — например, подвижным патронником с отдельной возвратной пружиной. После того как пуля входит в нарезы, патронник с гильзой откатываются, открывая ствол с обратной стороны, так что в канале не образуется пониженного давления – и снаряд вылетает без хлопка, а не как пробка из бутылки. А на обратном пути патронник специальным выступом еще и прихватывает летящий назад затвор, снижая шум от его соударения с рамкой пистолета.

При этом Левченко удалось создать не просто работающую схему, а крайне надежное и практичное оружие. Вот что пишет известный американский оружейник Чарли Катшоу (кстати, не упускающий случая раскритиковать российское оружие): «Стрелять из пистолета ПСС, обладающего очень небольшой отдачей, одно удовольствие. Механизм маленького пистолета работает бесперебойно. За два дня стрельб не случилось ни одной осечки. Бесшумность и отсутствие вспышки при выстреле делают его практически идеальным выбором при проведении специальных операций».

Два в одном

ПСС действительно стоит особняком среди прочих бесшумных образцов и, конечно, пользуется любовью тех, кому по службе положено такое специфичное оружие. Тем удивительнее была новость, что ЦНИИТОЧМАШ разработал «продолжение» пистолета – ВСС-2, сохранившее советский код «Вул» (который, к слову, никак не расшифровывается). Что же там улучшать? Давайте разберемся.

Прежде всего, была модернизирована «изюминка» пистолета – бесшумный боеприпас. Если СП-4 обеспечивал пробитие на 20 метрах стальной каски и спрятанной за ней 25 миллиметровой сосновой доски, то новый патрон СП-16 на такой же дистанции уверенно «шьет» ту же доску, но уже облаченную в бронежилет второго класса защиты. Это стало возможным за счет твердосплавной головной части пули, сделанной в форме зубила. Кроме того, патрон «пополнел» в сравнении с предшественником – больше метательного вещества, выше скорость пули: 300 метров в секунду, против 200 у СП-4. Таким образом, энергетика бесшумного боеприпаса вплотную подобралась к показателям сверхзвуковых пистолетных патронов.

Главным конструктором ПСС-2 стал Петр Сердюков, создатель пистолета СР-1 (он же «Гюрза» или «Вектор»). Под его руководством компактный ПСС «вырос» до размеров полноценного армейского пистолета – теперь его не так легко спрятать, зато существенно повысилось удобство обращения с ним. Тем более, был исправлен единственный недостаток ПСС – чрезмерно широкая плоская рукоятка. Чтобы сделать ее эргономичной, конструктору пришлось переработать узел подачи патронов.

Новый «Вул» обзавелся ударно-спусковым механизмом от СР-1 с двумя автоматическими предохранителями, выключающимися при обхвате пистолета рукой, что позволяет открывать огонь сразу по извлечению оружия из кобуры. Наконец, ПСС-2 имеет подствольную планку Picatinny rail, для установки компактных фонарей и лазерных прицелов.

Таким образом, несложно прийти к выводу, что поменялась сама концепция – «Вул» перестал быть «третьестепенным» необременительным оружием, которое спецназовец брал на задание вместе с автоматом и обычным пистолетом. Он поднялся на ступеньку вверх и сам стал полноценным пистолетом, пригодным для ближнего боя, сохранив при этом функцию бесшумного оружия разведчика.

ПБ пистолет с глушителем (СССР / Россия)

Пистолет с глушителем ПБ / 6П9 готов к бою

Пистолет с глушителем ПБ / 6П9, со снятой передней частью глушителя для переноски, хранения или обслуживания

Но огнестрельное оружие на видео не является мощным оружием; он был снабжен дозвуковыми боеприпасами, которые даже рекламируются как не требующие защиты органов слуха. («Отлично подходит для плинтуса на заднем дворе и знакомства молодежи со стрелковым спортом».) Это не считалось бы полуавтоматическим оружием, и на самом деле в видео энтузиаст огнестрельного оружия, Дэн Абрахам, говорит: «Теперь оно не будет циклическим, поэтому вам придется цикл по своему усмотрению.«Это, конечно, совсем другая ситуация, чем у стандартного патрона AR-15, который можно уменьшить только до 132 децибел с помощью глушителя.

Глушители, рассеивая шум оружия, могут затруднить обнаружение источника звука, поэтому они часто используются военными снайперами.

Центр политики в отношении насилия, выступающий против предложенного закона, может указать лишь на несколько примеров использования глушителей в насильственных преступлениях, включая прошлогодний случай в Милуоки, когда тайные агенты ФБР продали глушитель человеку, который, как утверждается, планирование массового нападения.«Данные показывают, что использование огнестрельного оружия с глушителем в преступлении — редкое явление и небольшая проблема», — говорится в исследовании 2007 года, цитируемом Центром политики в отношении насилия. Но это также может иметь место, потому что получение глушителей требует очень много времени.

Брумер подчеркнул, что Гиллибранд только вслед за представителями правоохранительных органов выступил против законопроекта. Нью-Йорк запрещает подавляющие средства, и это будет продолжаться, даже если законопроект станет законом, но она выразила озабоченность по поводу незаконного ввоза подавляющих средств в штат.

The Pinocchio Test

Мы можем понять раздражение защитников контроля над огнестрельным оружием по поводу законодательства с мягким названием, такого как Закон о защите слуха. Очевидно, что основное воздействие этой меры будет заключаться в ослаблении ограничений на покупку глушителей, которые действовали десятилетиями. Его лучше было бы назвать Законом о сокращении бумажного документооборота, особенно потому, что использование глушителей не снижает потребности в средствах защиты органов слуха.

Но это название не дает оппонентам права распространять факты.

Можно спорить, что беруши защищают уши лучше, чем глушитель, а между тем ни один уважающий себя владелец оружия не стал бы использовать винтовку AR-15 без защиты для ушей, даже если бы у него был глушитель. Конечно, сочетание этих двух средств обеспечит лучшую защиту ушей, чем один тип по отдельности, особенно потому, что NRR затычек для ушей при регулярном использовании, вероятно, завышен. Так что твит ARS вводит в заблуждение.

Между тем, хотя популярное название этого аксессуара — глушитель, противники закона, такие как Гиллибранд, не должны использовать вводящие в заблуждение термины, такие как «тихий», для описания звука, издаваемого мощным оружием с прикрепленным глушителем.Мы колебались между двумя и тремя Пиноккио, но в конце концов остановились на третьем. В огнестрельном оружии с глушителем мало чего тихого, если только кто-то не думает, что отбойный молоток тоже бесшумный.

Три Буратино

Отправьте нам факты для проверки, заполнив эту форму

Поделитесь фактами

4

6

Рейтинг Вашингтон Пост:

Три Пинокки

«Когда кого-то застрелили из пистолета с глушитель, тихо.

Добавить комментарий

Ваш адрес email не будет опубликован.
