Uhf vhf: Использование VHF и UHF диапазонов для связи

Уровень четвёртый — портативные радиостанции VHF/UHF

С этого многие предлагают закладывать основу своего радио-хозяйства, потому, что ваша начальная лицензия радиолюбителя разрешает вам использовать эти частоты. В этом есть смысл, верно?

Нет, и нет, если сперва вы не изучили вопрос. Лицензия на одну ступень выше начальной разрешает работу на КВ-диапазоне, и именно на этом нужно концентрироваться с самого начала своего обучения.

От переводчика:

• В РФ работа на любительских участках UHF/VHF диапазонов разрешена четвёртой радиолюбительской категории, а работа в дополнение к VHF/UHF и на коротких и средних волнах — третьей категории. Примерным аналогом российской четвёртой категории в США служит Technician, а третьей (и второй) — General. В каждой стране подход к распределению категорий отличается, следуйте вышеприведённому совету о сверке с местным законодательством.

Когда вы изучите тему использования КВ, вопросы УКВ вы будете щёлкать как семечки. Опять же, это моё мнение. Но после многих лет использования радиосвязи я вижу, что такой подход более рационален на долгосрочную перспективу. Большинство портативных радиостанций — это станции диапазона VHF/UHF. Если коротко, это означает, что они работают в зоне прямой видимости.

От переводчика:

• UHF/VHF — это два диапазона, их пишут вместе как обозначение двухдиапазонных радиостанций либо в случае, когда имеют в виду радиостанции любого из двух диапазонов;
• VHF — служебный промежуток этого диапазона простирается в промежутке 136-174 МГц, радиолюбительский участок на нём — 144-146 МГц, в некоторых странах — 144-148 МГц. Расхожее название — «два метра», «двухметровый» (по длине волны в радиолюбительском участке). В некоторых странах на этом диапазоне есть безлицензионный стандарт MURS;
• UHF — служебный участок диапазона занимает 400-520 МГц. Радиолюбительский участок — 430-440 МГц. Расхожее название — «70 см», «семидесятка» (по длине волны в радиолюбительском участке). На этом диапазоне, как правило, в любой стране есть хотя бы один безлицензионный стандарт, будь то LPD, PMR, FRS, GMRS, PRS, SBRS, KDR и т.п. Уточняйте нюансы местного государственного регулирования в области радиосвязи;
• Часто возникают вопросы, на каком диапазоне будет лучше связь в лесу. Это во многом зависит не от диапазона, а от установленной на радиостанцию антенны, см. примечание ниже об антеннах;
• Существуют портативки на LB («лоу-бэнд», 30-80 МГц) и Си-Би, но они менее удобны на практике в силу значительно большей длины волны и соответственно более крупных антенн, см. примечание об антеннах далее;
• Выражение «зона прямой видимости» означает, что собеседника можно видеть и в бинокль, не обязательно невооружённым глазом, чтобы обеспечить хорошие условия связи. В общем случае, радиус зоны прямой видимости определяет кривизна планеты Земля — сколько составляет расстояние от вашего местоположения до линии горизонта, на такое расстояние вы сможете связаться с другой радиостанцией. Если она стоит на уровне земли. Если же ваш собеседник так же, как и вы, стоит на земле и держит портативку у головы, то с ним можно будет связаться на расстоянии от вас до горизонта и от линии горизонта до собеседника. Важно помнить, что это возможно только в идеальных условиях — ровная степь (или Пустошь), либо водная гладь. Если же вы находитесь на вышке или воздушном шаре, то дальность возможной радиосвязи возрастает ещё больше, по мере того, как линия горизонта отдаляется от вас.

Если вы можете увидеть человека, то можете связаться с ним. В этом роде. Не бывает волшебных портативных радиостанций с радиусом связи 50-100 миль. Эти радиостанции часто используются с ретранслятором, чтобы увеличить радиус связи.

Так чем является для вас портативка?

Прежде всего, это более дешёвые радиостанции. Но вы получаете то, за что заплатили, примите к сведению. Возможно, вы купите то, что будет работать хорошо, и никогда не испытаете никаких проблем. Возможно. Я считаю покупку качественного товара проявлением здравого смысла, если на его работу действительно придётся положиться. Ненавижу советовать нижеприведённые образцы, но если у вас тощий кошелёк, и встала необходимость закрыть покупкой некоторую потребность, то есть несколько популярных моделей.

Что я о них думаю? В медицинском плане это как лейкопластырь на серьёзную рану. Они дают вам только иллюзию того, что у вас есть радио. Самое лучшее в них то, что их не жалко выкинуть. Это не самая лучшая реклама, наверное. Моя группа решила, что нам нужен реалистичный подход и единый стандарт запчастей, антенн и аккумуляторов, а не мешанина станций и деталей, которые не стыкуются друг с другом.

Нам нравятся радиостанции Yaesu серии VX, и Есу VX-7 среди них самая предпочтительная. «Семёрка» — гражданский вариант японской военной портативки, и я ею доволен. Она легко настраивается в программном плане и имеет хорошую гарантийную поддержку, а также широкий выбор аксессуаров. Она влагостойка при погружении до одного метра и защищена от пыли. Однако, она уже не выпускается, так что мы переходим на другие модели в серии VX по мере покупки новых радиостанций.

Не могу не подчеркнуть, как важно установить стандарт оборудования в команде. Я просто не понимаю, почему люди покупают несколько дешёвых радиостанций, гонясь за количеством, вместо того, чтобы купить одну, которая будет работать, когда дешёвки сломаются.

Я не говорю, что не пользовался радиостанциями нижнего ценового уровня. Я пользовался, и пользовались другие, с кем я регулярно общаюсь. Мы все пришли к единому выводу. Если вы хотите, так сказать, зачерпнуть осадок со дна бочки, то экономьте, ваше право. Если будете настойчивы, то вы можете найти продукцию Есу или других уважаемых производителей по цене немногим выше, чем китайские дешёвки. Если вам нужно то, что заработает прямо из коробки, и будет работать ныне и впредь… то вы поймёте, как и почему мы пришли к нашему решению по поводу радиостанций.

От переводчика:

• Рекомендованная автором станция обладает помимо высоких характеристик ещё и обширным функционалом, совершенно избыточным для большинства применений. Можно порекомендовать другую модель Есу, а именно FT-60, которая работает на двух любительских диапазонах и позволяет слушать авиаторов;
• Однодиапазонные радиостанции известных производителей дешевле двухдиапазонных, но их нужно выбирать мудро, ориентируясь на будущее использование и совместимость с оборудованием нынешних и предполагаемых собеседников;
• Китайцы делают разные радиостанции — баофенги и хитеры очень отличаются друг от друга. Классом выше, чем баофенг, можно назвать воксуны, Wouxun — качество их выше, ассортимент аксессуаров широк, присутствует пыле- и брызгозащита. Стоят они в полтора-три раза дороже, чем вышеупомянутые.

При покупке радиостанций вы получаете именно то, за что заплатили. Неважно, какие бы радиостанции вы ни купили, вам нужно поменять антенны на более эффективные, чем стандартные. Тщательно следите за совместимостью разъёмов, а это ещё одно соображение в пользу стандартов снаряжения внутри группы. Набор совместимых антенн, аккмуляторов и аксессуаров всяко лучше, чем куча разномастного хлама.

От переводчика:

• Полноценная длина антенн в данном случае обсуждается как 1/4 длины волны. Для радиолюбительского участка диапазона VHF это два метра, значит, четверть составляет примерно 50 см (с нюансами, которые здесь не обсуждаются). Для любительского UHF это 17,5 см. Можно сделать выводы об удобстве использования и риске сломать антенну. Таким образом, несмотря на то, что VHF более эффективен в лесных условиях, чем UHF, для UHF проще использовать более эффективную антенну — и в практическом разрезе UHF окажется эффективнее, чем VHF.
• Важно помнить при выборе оборудования, что часто стандарт безлицензионного диапазона запрещает на рациях, соответствующих стандарту, заменять антенны на более эффективные, и антенны на этих рациях фиксированные, без возможности их скрутить-прикрутить. Из этого снова следует рекомендация выяснить местное законодательство, узнать разрешённые стандарты, и взвесить все за и против — стоит ли использовать безлицензионные станции, или решиться на получение радиолюбительской лицензии. Возможно, окажется разумным выбор однодиапазонных радиостанций для своей группы, способных взаимодействовать с распространёнными безлицензионками в вашей стране.

Уровень пятый. Мобильные радиостанции — в транспорте и установленные стационарно

Я размещаю это после портативок потому, что, хоть мобильные и находятся как будто посредине между КВ-трансиверами и УКВ-портативками, но вы можете их отчасти заменить портативкой с навороченной антенной. Мобильные радиостанции передают на значительно большей мощности, чем портативки. Моя портативка выдаёт 5 Ватт, двухдиапазонная мобильная станция 50 Ватт, а моя мобильная однодиапазонная на VHF — 75 Ватт. Мощность, впрочем, не ключевой момент в радиосвязи, «больше» не всегда означает «заметно лучше».

От переводчика:

• Мощность радиостанции в условиях прямой видимости значения почти не имеет. Если же между вами и собеседником расположен лес, или пересечённая местность, то реальная дальность связи значительно сокращается. Ещё более она сократится, если на линии прямой видимости находятся строения, холмы, они поглощают радиоволны. Ещё сильнее мешают объекты промышленной инфраструктуры, линии электропередач, подстанции, и даже просто электрические приборы в жилых домах, которые создают в эфире шум, «электронный смог». Мощность может помочь преодолеть эти помехи, но не всегда. В общем случае, лучше выйти на балкон, чем увеличивать мощность радиостанции, находясь внутри комнаты;
• Существует расхожая формула, что для того, чтобы увеличить дистанцию связи в 2 раза — мощность нужно увеличить в 4 раза. Если же дистанция уже предельная (см. выше про горизонт), то этот прирост не даст эффекта, а только быстрее разрядит аккумулятор.

Мне нравится в мобильных станциях то, что я могу вытащить их из автомобиля и поставить дома, подключив к стационарно установленной антенне, более эффективной. Не способствует скрытности, но большинство людей не имеет понятия, что видят, когда смотрят на любые антенны.

Yaesu FT-2900R

2900-я — мой фаворит для шумных эфирных условий, и она выдаёт 75 Ватт. Она предназначена только для диапазона VHF, но если вы готовы понимать, как используются различные диапазоны, и каковы её конкретные возможности, это потрясающее радио. Она создана для внедорожников, проходимого транспорта с открытым верхном, так как она герметична. Из-за этого она может перегреться при продолжительной работе на передачу, но, вместе с тем, если это произошло, то над вашими навыками работы в эфире надо поработать.

Yaesu FT-8800R

8800-я более популярна, чем 8900-я, так как хоть у 8900-й и есть диапазоны 6 и 10 метров, но она не может работать в SSB, поэтому большинство тех, кто использует 6 и 10 метров, не смогут с вами поговорить. 8800-ю я использую в своём повседневном автомобиле и дома как базовый узел. Она может работать симплексом (радио <-> радио) и через ретранслятор.  Если бы я покупал одно радио для UHF/VHF, то выбрал бы именно её.

От переводчика:

• Существуют и китайские мобильные станции, например QYT KT8900, проблемы с ними те же, что и с портативками.

Уровень шестой. Другие диапазоны в структуре уровней

«Си-Би» радиостанции — избегайте дешевых, работающих только в режиме FM. Покупайте только способные работать в SSB. Каждый балбес может владеть сибишкой, но большинство их не может работать в SSB.

От переводчика:

• Продаваемые в РФ и сопредельных государствах радиостанции на диапазон Си-Би работают, как правило, с модуляцией AM и FM — SSB в наших краях очень редкий зверь и дорогой. Чтобы покупать сибишное радио с SSB, нужно чётко ориентироваться на его использование, иначе это напрасная трата денег.

Безлицензионные радиостанции — это как распространённые рации, продающиеся попарно в пластиковых упаковках, так и более качественные, от именитых фирм.

От переводчика:

• Безлицензионные радиостанции, соответствующие стандарту и полностью легальные, должны иметь фиксированную мощность (LPD — 50 мВт, PMR — 500 мВт, Си-Би — 4 Вт в AM и FM и 12 Вт в SSB), фиксированную полосу излучения на передачу, в некоторых стандартах и несъёмную антенну. Часто бывает так, что находящиеся в продаже рации, предлагаемые как безлицензионные, этим требованиям не соответствуют, но за этим никто строго не следит.

Надеюсь, что смог дать вам начальное представление о месте связи в выживании.

Оригинальная статья

Различия между частотами УВЧ и УКВ

VHF (очень высокая частота) и UHF (сверхвысокая частота) имеют разные плюсы и минусы, понимание этих различий поможет вам определить лучшую частоту сигнала для ваших нужд двусторонней радиосвязи. Например, UHF не распространяется до VHF, но может предоставлять более широкую полосу пропускания.

Все системы беспроводной связи, включая сотовые телефоны и двустороннюю радиосвязь, работают на так называемой рабочей частоте.Правительство регулирует эти частоты и оборудование, используемое для связи через них. Поскольку людям нужны все типы радиосигналов, необходимо различное беспроводное оборудование для удовлетворения всех потребностей.

В Соединенных Штатах Федеральная комиссия по связи (FCC) регулирует диапазоны радиочастот. Согласно группам частот США существует четыре различных категории: низкополосный УКВ (49-108 МГц), высокочастотный УКВ (169-216 МГц), низкополосный УВЧ (450-806 МГц) и высокочастотный УВЧ ( 900-952 МГц).

FCC контролирует, кто работает в каждом конкретном диапазоне, и имеет ли кто-либо приоритет перед другими операторами. Основными пользователями являются лицензированные радио- и телевещательные компании, а также коммерческие услуги связи, такие как сотовые телефоны и двусторонняя радиосвязь.

УКВ и УВЧ имеют свои уникальные преимущества и недостатки.

Очень высокая частота обычно используется для FM-радиовещания, систем двусторонней наземной мобильной радиосвязи, передачи данных на большие расстояния и морской связи, и это лишь некоторые из них.VHF включает радиоволны от 30 МГц до 300 МГц.

УКВ-волны не должны выходить за пределы местного радиогоризонта в 100 миль. На частотах ОВЧ меньше вероятность прерывания из-за атмосферного шума, проблем с электрооборудованием и других помех.

В пределах частот VHF есть разные диапазоны, включая низкочастотный и высокочастотный. Низкополосный УКВ диапазон 49 МГц включает передачу беспроводных микрофонов, беспроводных телефонов, радиоуправляемых игрушек и многого другого. Чуть выше УКВ диапазон 54-72 МГц обслуживает телевизионные каналы 2-4, а также беспроводные системы, определяемые как «вспомогательное прослушивание».«Частоты ОВЧ 76–88 МГц работают на каналах 5 и 6. Наивысший низкочастотный диапазон ОВЧ составляет 88–108 МГц и используется в коммерческом диапазоне FM-радиовещания.

При таком большом количестве пользователей УКВ диапазона низких частот не рекомендуется для использования в серьезных приложениях из-за уровней радиошумов, присутствующих на этих частотах. Несмотря на потенциальный фоновый шум, это популярный вариант из-за невысокой стоимости оборудования. Мощность передачи ограничена до 50 мВт, если вы не используете вспомогательную систему прослушивания в диапазоне 72–76 МГц.Кроме того, необходим большой антенный усилитель длиной до 3 футов, что ограничивает портативность.

Высокочастотный диапазон VHF популярен для профессиональных приложений. Самая низкая полоса высоких частот (169–172 МГц) включает 8 различных частот, обозначенных FCC, и часто используется населением и беспроводными микрофонными устройствами. Эти частоты известны как «бегущие частоты», потому что их можно использовать по всей территории США, не опасаясь помех от вещательного телевидения.Мощность ограничена 50 мВт, хотя размер антенны меньше (около 20 дюймов на 1/4 длины волны). На этом «странствующем» диапазоне работают предприятия, правительственные учреждения и береговая охрана. Для достижения наилучших результатов обычно требуется использовать только два-три блока на этой частоте.

УКВ диапазона высоких частот между 174 и 216 МГц используется для телевизионных каналов 7–13 УКВ. Возможно высокое качество звука, а также антенна меньшего размера, до 14 дюймов или меньше. Применяются те же ограничения мощности 50 мВт.

Низкополосные ОВЧ-частоты гораздо чаще вызывают помехи, чем высокочастотные ОВЧ-частоты. (Ссылка)

UHF намного короче, чем VHF, от 12 до 24 дюймов. В результате уменьшается длина антенны и радиус действия. Все, от здания до человеческого тела, может мешать передаче УВЧ. Пропадания и помехи гораздо более вероятны, но допускается использование большей полосы пропускания.В результате вы можете найти более широкий частотный диапазон, а также более широкий диапазон звукового сигнала. Допускается мощность до 250 мВт, что превышает ограничения мощности в 50 мВт, применяемые к УКВ.

Низкополосный УВЧ перекрывается с высокочастотным УВЧ, низкий — 450–536 МГц, а высокий — 470–806 МГц. Обычно на этих частотах работают бизнес-службы и телеканалы УВЧ с 14 по 69. Высокочастотный УВЧ (что-либо выше 900 МГц) предлагает наименьшее количество помех и требует антенн размером от 3 до 4 дюймов.Эти каналы управляют связями от студии к передатчику, а также с другими основными пользователями и дополнительными каналами.

UHF обычно доходят только до прямой видимости. Все, что находится на пути вашего обзора, также будет мешать частотному диапазону, например, здания, высокие деревья или любые другие препятствия. Передача достаточно высока, чтобы проникать сквозь стены здания, что делает возможным прием в помещении. Ограниченный диапазон прямой видимости делает UHF непригодным в некоторых случаях.VHF предлагает гораздо больший диапазон вещания, что является предпочтительным в некоторых отраслях.

UHF используются во многих сферах жизни, включая спутниковую связь, GPS, Wi-Fi, Bluetooth, рации, беспроводные телефоны, сотовые телефоны и телевизионное вещание.

Большим преимуществом передачи UHF является короткая длина волны, создаваемая высокой частотой. Размер радиоволны напрямую зависит от длины передачи, а также от длины приемных антенн. Как правило, антенны УВЧ короткие и широкие.

Стоимость эксплуатации оборудования УВЧ превышает стоимость эксплуатации оборудования УВЧ. Это связано с тем, что создание UHF-совместимых устройств на основе способов взаимодействия высокочастотных и коротковолновых радиосигналов требует больших усилий. Разница в стоимости во многом связана с необходимостью в антеннах, кабелях и другом дополнительном оборудовании.

Нужна помощь в определении лучшей радиочастоты для ваших нужд? Свяжитесь с Highland Wireless сегодня и поговорите с ведущими экспертами по технологиям двусторонней радиосвязи.

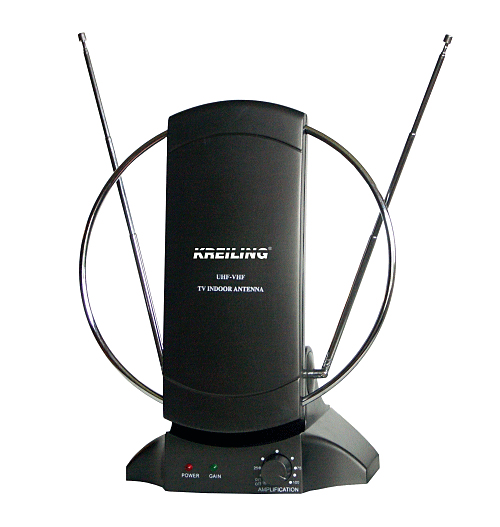

Антенны Прямые | Комбинирование сигналов антенны UHF-VHF

Ваше бесплатное местное эфирное телевидение осуществляется посредством сигналов, отправляемых с ваших местных телевизионных вышек, а в некоторых случаях они передают с использованием частот как UHF, так и VHF. В то время как большинство филиалов местных сетей транслируют свои программы в диапазоне частот УВЧ, существует ряд телеканалов, которые осуществляют передачу с использованием частот ОВЧ диапазона низких частот (каналы 2-6) и частот диапазона высоких частот (каналы 7-13).Если вам необходимо объединить сигналы от двух телевизионных антенн для приема всех бесплатных местных каналов вещания, продолжайте читать, пока мы расскажем вам необходимую информацию и шаги, которые необходимо выполнить для этой конкретной настройки.

Здесь стоит отметить, что в ближайшие пару лет некоторые каналы будут переведены на другую частоту. Перейдите на tvanswers.org и введите свой почтовый индекс, чтобы получить дополнительную информацию о том, когда ваши станции могут переходить на другую частоту.

Как всегда, ваше местоположение будет определять, какие каналы вы будете принимать.При любой установке телевизионной антенны это будет зависеть от передающих вышек в вашем районе и от того, какая телевизионная антенна вам понадобится для их приема, что, в свою очередь, будет зависеть от таких факторов, как рельеф местности и препятствия между вашим домом и вещательными вышками. .

Узнайте, какие полосы частот используются в вашем районе

Если вы еще не сделали этого, вам нужно будет определить частоту передачи ваших местных телевизионных станций. Перейдите на сайт www.antennapoint.com и введите свой почтовый индекс или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет, чтобы определить местонахождение вышек вещания в вашем районе. Столбец виртуального канала представляет канал, отображаемый на экране телевизора. Столбец канала DTV представляет фактическую частоту передачи.

Если вы живете в районе, где передаются как диапазоны частот UHF, так и VHF, вы часто можете использовать только одну антенну, например одну из наших антенн ClearStream MAX. Как правило, наши антенны-бабочки могут принимать передачи в диапазоне высоких частот VHF.Однако, если сигналы VHF в вашем районе слабые или передаются с вышки, расположенной более чем в 20 милях от вашего дома, может потребоваться антенна VHF большего радиуса действия, чтобы обеспечить прием всех ваших доступных местных станций. Щелкните здесь, чтобы узнать, как объединить две телевизионные антенны, антенну VHF и антенну UHF, для оптимального приема всех ваших местных каналов.

Объединение нескольких телевизионных антенн — UHF и VHF

ClearStream 5 — это антенна дальнего действия с высокой УКВ, которая будет использоваться в примере ниже. Следует также отметить, что, хотя ClearStream 5 можно комбинировать с вашей новой или существующей антенной УВЧ, многие из наших клиентов сообщают, что они успешно принимают согласованные сигналы УВЧ, а также свои местные высокочастотные каналы только с помощью ClearStream 5.

Обычно UHF-антенна (пример показан с 4-элементной антенной Bowtie DB4e и антенным сумматором UHF / VHF) устанавливается в верхней части мачты. Если VHF-сигналы, которые вы пытаетесь принять, намного слабее, чем UHF-сигналы, установка ClearStream 5 или VHF-антенны наверху мачты обычно дает лучшие результаты.

Вам понадобится:

— Коаксиальный кабель

— 1 антенный сумматор (в представленном примере имеется регулируемое крепежное оборудование для любой мачты)

— 1 мачта — для установки обеих антенн и достижения правильной высоты для оптимального приема

— Застежки-молнии — или что-то подобное для фиксации коаксиальных кабелей

Дополнительно:

— A Предварительный усилитель: объединение сигналов от двух антенн может привести к помехам сигнала и длинной длине кабеля, и вам может потребоваться усилить сигналы, передаваемые на ваш телевизор.

Если вам нужна помощь в принятии решения о том, какие типы материалов могут вам понадобиться, или у вас есть вопросы по установке, свяжитесь с нашей командой подключения, доступной 7 дней в неделю.

Перед тем, как прикрепить антенну к любой поверхности, ПРОВЕРЬТЕ прием в этой зоне. Подключите коаксиальный кабель к F-разъему на антенне. Подключите противоположный конец коаксиального кабеля к телевизору или конвертеру и выполните полное сканирование каналов. Важно проверить прием в том месте, где вы собираетесь установить антенну, прежде чем прикреплять мачту к какой-либо поверхности.

Антенны ОВЧ и Антенны УВЧ

Антенны двусторонней радиосвязи для связи ОВЧ и УВЧ используются с такими транспортными средствами, как полицейские машины, пожарные машины, машины скорой помощи и горное оборудование. Они поддерживают связь не только с другими транспортными средствами и оборудованием, но и с базовыми станциями. Двусторонние радиоантенны устанавливаются на поверхность, как правило, на крыше или приборной панели автомобиля. В горнодобывающей промышленности эти наземные мобильные радиоантенны помогают пользователям общаться в удаленных районах и в условиях ограниченного пространства.

Радиолюбительские антенны и сканерные антенны представляют собой УКВ-антенны и УВЧ-антенны для любительского радио и мониторинга общественной безопасности. Типы радиоантенн HAM включают вертикальные антенны, проволочные антенны с торцевым питанием, проволочные диполи, инвертированные V-диполи и антенны Яги. Антенны сканера для наблюдения за общественной безопасностью используются как с радиостанциями всех опасностей, так и с полицейскими средствами связи. Многие антенны полицейских сканеров представляют собой широкополосные устройства.

Антенны DAS и DBA помогают расширить покрытие сети в местах с высокой интенсивностью использования, таких как спортивные стадионы, и в ситуациях с высокой нагрузкой, например, в чрезвычайных ситуациях общественной безопасности. Распределенные антенные системы (DAS) развертываются там, где пространство ограничено, вышки сотовой связи не могут быть установлены, а небольшие соты не обеспечивают адекватного покрытия. Двунаправленные усилители (BDA) поддерживают надежную двустороннюю радиосвязь в труднодоступных местах, таких как гаражи, un

Антенны базовой станции и мобильные антенны — это антенны VHF и UHF, которые работают вместе для обеспечения радиосвязи. коммуникации. Антенны базовых станций передают и принимают сигналы на мобильные антенны и от них.Обычно антенны базовых станций устанавливаются на башнях или крышах домов. Однако каждая базовая станция может обслуживать только ограниченное количество мобильных устройств.

Свяжитесь с нами, чтобы узнать больше и сообщить, что вам нужно.

Расчет и результаты полета системы связи УКВ / УВЧ лунных микроспутников Longjiang

Анализ полета и конфигурация системы

Longjiang-1 и Longjiang-2 были разработаны для отделения от ракеты-носителя на высоте ~ 200 км над Тихий океан. Перед выходом на орбиту Луны спутники должны были выполнить несколько маневров коррекции траектории (TCM) и маневр для вывода на лунную орбиту (LOI) со своим собственным движителем. После этого потребовалось несколько маневров для выхода на устойчивую эллиптическую орбиту. Их партнер, спутник-ретранслятор Queqiao, пролетел мимо Луны и продолжил свой путь к гало-орбите L2 ¹ . На рис. 1а показано изображение спутников Longjiang-1/2 на последней ступени ракеты-носителя CZ-4C вместе с ретрансляционным спутником Queqiao ¹¹ .Орбита Longjiang-1/2 от Земли до Луны и позиции маневров показаны на рис. 1б.

a Микроспутники Longjiang-1/2 и спутник-ретранслятор Queqiao на последней ступени ракеты-носителя. b Орбита Longjiang-1/2 от Земли до Луны в фиксированной системе координат Луны. c Расположение оборудования Longjiang-1/2.

Исходя из расчетной орбиты после оборота Луны, расстояние между спутником и типичной наземной станцией составляет от ~ 340 000 км до ~ 420 000 км, что намного больше, чем для спутников LEO. Линейная скорость между спутником и типичной наземной станцией составляет примерно ± 2 км / с, что намного меньше, чем для спутников LEO. Бюджеты нисходящей и восходящей линий связи для радиостанций VHF / UHF показаны в дополнительной таблице 1 и дополнительной таблице 2.

Задачи радиостанции VHF / UHF определены как:

1. (a)

   Эксперимент в области любительской радиосвязи на лунной орбите. Сигналы нисходящей линии связи можно было принимать с помощью антенн разумных размеров и стандартных коммерческих приемников, когда спутники находились на переходной лунной орбите и лунной орбите.

2. (b)

   Резервная телеметрия и управление, особенно когда наземные станции S-диапазона недоступны. В частности, после того, как спутники были развернуты с ракеты-носителя, до того, как стал доступен S-диапазон, ожидалось, что первые телеметрические данные со спутников будут получены на УВЧ.

3. (c)

   Обеспечивает питание и интерфейс управления / данных для миниатюрной цветной камеры CMOS. Данные изображения с камеры CMOS могут быть загружены по нисходящей линии связи UHF.

4. (d)

   Обеспечивает открытый командный интерфейс, позволяющий радиолюбителям отправлять команды для управления камерой.

Обычная спутниковая система TT&C S-диапазона или X-диапазона обычно использует две антенны с круговой поляризацией в противоположных направлениях, питаемые РЧ-сетью, состоящей из циркуляторов и гибридных ответвителей для всенаправленного покрытия. Но для диапазона VHF / UHF размер антенн с круговой поляризацией и такой сети RF слишком велик для Longjiang-1/2. С другой стороны, двухдиапазонные антенны VHF / UHF широко используются в системах мобильной связи. Простой дуплексер, состоящий из фильтра нижних частот и фильтра верхних частот, может использоваться для разделения принимаемых и передаваемых сигналов.Проблема двухдиапазонных антенн VHF / UHF заключается в том, что они обычно имеют линейную поляризацию и глубокие нули. Чтобы преодолеть это, были использованы две двухдиапазонные укороченные антенны с линейной поляризацией, которые были установлены в направлениях — X и + Z , как показано на рис. 1c. Эти две антенны заполняют нули друг друга и обеспечивают всенаправленное покрытие. Две антенны подключены к паре трансиверов. Два канала приема работают на одной частоте, а два канала передачи работают на двух частотах, разнесенных на 1 МГц.Для восходящего канала команда может быть получена одним или обоими трансиверами. Для нисходящей линии связи два передатчика обычно работают в пакетном режиме для экономии энергии и могут быть включены одновременно для увеличения доступной скорости передачи данных и получения более широкой полосы пропускания для измерения VLBI.

Конструкция приемопередатчика

Конструкция УКВ / УВЧ-радиостанции Longjiang-1/2 включает два независимых приемопередатчика SDR и миниатюрную камеру CMOS, интегрированную в слой стека бортовой электроники. Каждый приемопередатчик включает в себя I / Q-приемник низкой промежуточной частоты (LIF) и передатчик с прямой модуляцией.Цифровая обработка основной полосы частот выполняется процессором ARM. Приемопередатчики можно перенастроить для различных сигналов восходящего и нисходящего каналов без модификации оборудования. Блок-схема радиостанции VHF / UHF показана на рис. 2a, изображения, показывающие летное оборудование радиостанции VHF / UHF и антенну, показаны на рис. 2b, c.

a Блок-схема радиостанции VHF / UHF. b Полетная аппаратура трансиверов VHF / UHF и миниатюрной CMOS-камеры. c Полетная аппаратура двухдиапазонной антенны VHF / UHF.

Многие SDR используют FPGA для обработки сигналов, что делает их сложной и потребляющей большой мощности системой. Для приложений с низкой скоростью передачи данных также возможно использование процессоров для обработки сигналов. Спутник ARISSat-1, разработанный компанией AMSAT, имел встроенный SDR-транспондер на базе процессоров dsPIC и был запущен в 2011 г. ¹² . Харбинский технологический институт также разработал серию SDR-трансиверов на базе процессоров ARM Cortex-M4F для LilacSat-2, BY70-1, LilacSat-1 ¹³ и т. Д.Аппарат на борту LilacSat-2 работает на НОО более 4 лет. Для Longjiang-1/2 был выбран процессор ARM Cortex R4F с синхронизированными процессорами и памятью, защищенной EDAC, для радиационной среды на лунной орбите.

В тракте приемника входной сигнал 145 МГц сначала усиливается малошумящим усилителем, затем преобразуется с понижением частоты до промежуточной частоты (ПЧ) 98 кГц с помощью I / Q-демодулятора, отклоняющего изображение, затем фильтруется и усиливается посредством ПЧ. фильтр и усилитель, которые также преобразуют дифференциальный сигнал в несимметричный.Наконец, сигналы I и Q оцифровываются двухканальным аналого-цифровым преобразователем с частотой дискретизации 56 квыб / с. Для тракта приемника не использовалась аналоговая автоматическая регулировка усиления (АРУ), а коэффициенты усиления усилителей были установлены как можно более низкими. Это улучшило производительность для очень слабого пакетного восходящего канала. В демодуляторах используется операция с плавающей запятой для обеспечения достаточного динамического диапазона.

Путь передачи довольно простой. Модулятор FSK / GMSK напрямую модулирует данные на несущую передатчика 435 МГц.Затем модулированный сигнал усиливается драйверным усилителем класса A, а затем высокоэффективным усилителем мощности класса C. Датчик температуры используется для контроля температуры усилителя мощности. Выходной сигнал фильтруется для подавления излучения на частотах приемника и гармоник, прежде чем порт объединяется с приемником с помощью дуплексера.

Трансиверы также обеспечивают питание и интерфейс передачи данных для миниатюрной CMOS-камеры. Оба трансивера могут управлять камерой.

Технические характеристики радиостанции VHF / UHF показаны в дополнительной таблице 3.

Форма волны

Две формы волны нисходящей линии связи и две формы волны восходящей линии разработаны для УКВ / УВЧ радиостанции Longjiang-1/2: телеметрия GMSK, телеметрия JT4G, GMSK дистанционное управление и низкоскоростное дистанционное управление (LRTC).

Канал телеметрии является наиболее важным звеном радиостанции УКВ / УВЧ Longjiang-1/2. Модуляция GMSK была выбрана из-за нескольких преимуществ:

1. (a)

   Непрерывная фаза.GMSK — это непрерывная фазовая модуляция. Выходной каскад передатчика может использовать усилитель класса C.

2. (b)

   Хорошая производительность по коэффициенту битовых ошибок (BER). При использовании когерентного демодулятора можно достичь производительности BER, очень близкой к BPSK / QPSK, особенно когда BT = 0,5.

3. (c)

   Простое оборудование модулятора. Сигналы GMSK могут быть сгенерированы несколькими способами, в том числе с помощью модулятора OQPSK или простого модулятора FM, даже путем прямого управления словом управления частотой ГУН.

4. (d)

   Высокая эффективность использования спектра. GMSK — это одна из модуляций, рекомендованных CCSDS для телеметрии средней скорости, в основном из-за ее высокой спектральной эффективности. Однако для Longjiang-1/2 пропускная способность не является основной проблемой, поскольку скорость передачи данных довольно низкая.

Телеметрия GMSK может работать в пакетном режиме для передачи основного состояния спутника и самого радио в виде бекона или в потоковом режиме для передачи подробных сведений о всех подсистемах.Символьную скорость можно переключать между 250 и 500 бит / с. Турбокод выбран для кодирования канала, поскольку он обеспечивает наивысший выигрыш от кодирования среди кодов, рекомендованных CCSDS. Выбран размер блока 1784, и скорость кодирования может переключаться между 1/2, 1/3, 1/4 и 1/6.

На наземной стороне для демодуляции GMSK могут использоваться вариации приемников квадратурной фазовой манипуляции со смещением (OQPSK). С. Шамбаяти и Д. К. Ли предоставили результаты FER стандартного приемника DSN OQPSK и некоторых его вариантов для телеметрии средней скорости ¹⁴ .В случае с Longjiang-1/2 ситуация более сложная. Скорость передачи данных и сигнал C / N ₀ для Longiang-1/2 довольно низкие, поэтому необходимо использовать фильтр с узкой петлей. Результирующее время захвата контура отслеживания несущей слишком велико для работы в пакетном режиме, что используется для снижения энергопотребления. Для повышения производительности системы используется детектор прикрепленного маркера синхронизации (ASM), который действует как коррелятор как во временной, так и в частотной области, чтобы помочь в обнаружении контура отслеживания несущей, как показано на рис.3а. Входной поток сначала умножается на набор отводов, которые являются сопряженными с ASM, перед вычислением БПФ, затем производится поиск выходного элемента БПФ с максимальной мощностью как во временной, так и в частотной области. Мощность бина используется для автоматического управления усилением (AGC) без обратной связи и оценки E _b / N ₀ , что необходимо для турбодекодера. Частота и фаза бина используются для установки начального состояния NCO. Время, когда будет достигнута максимальная мощность, отмечено символом.

Рис. 3: Модуляторы и демодуляторы системы связи VHF / UHF.

a Блок-схема когерентного приемника наземной станции GMSK. b Блок-схема бортового приемника телеуправления ГМСК. c Блок-схема передатчика наземной станции LRTC. d Блок-схема бортового приемника LRTC. e BER демодулятора LRTC по сравнению с некоторыми другими демодуляторами.

Цикл отслеживания несущей OQPSK используется для восстановления несущей.Согласованный фильтр, который представляет собой разложение Лорана первого порядка сигнала BT = 0,5 GMSK, также включен для повышения резкости по битам ¹⁵ . Затем выходной сигнал согласованного фильтра дискретизируется в надлежащее время для генерации демодулированных символов.

Для работы с когерентным демодулятором используется прекодер, чтобы избежать распространения ошибок по битам, вызванных внутренне дифференциальным свойством модуляции GMSK, как рекомендовано CCSDS ¹⁶ .

Демодуляторы были реализованы на C ++ и Python на GNU Radio. Результирующий порог C / N ₀ для GMSK 500 бод с r = 1/4 турбо-кода или 250 бод GMSK с r = 1/2 турбокода с частотой ошибок пакета 0,1 составляет ~ 24 дБГц. С помощью хорошего малошумящего усилителя (МШУ) можно достичь чувствительности ~ -149 дБмВт.

Радиомаяк JT4G был спроектирован так, чтобы его могли принимать очень маленькие наземные станции, и включал в себя некоторые очень простые состояния радиостанции для целей поиска неисправностей. Режим выбирается из режимов, разработанных Джо Тейлором для связи EME ¹⁷ .Самым популярным из них является режим JT65B, который использует 65-FSK со скоростью 2,69 бит / с с кодом Рида-Соломона (63, 12) и использовался в миссии 4M-LXS по пролету над Луной. Для Longjiang-1/2, поскольку он был разработан для орбиты Луны по эллиптической орбите, частота Доплера в перигее будет довольно большой. По этой причине был выбран режим JT4G, в котором используется 4FSK 4,375 бит / с для большей устойчивости для большего доплеровского разброса и частоты Доплера. Сверточный код r = 1/2, k = 32 используется JT4G для канального кодирования.Результирующий порог C / N ₀ составляет ~ 17 дБГц.

GMSK — это также модуляция, выбранная для восходящего канала телеуправления. Символьная скорость 250 бит / с. Для надежности и простоты на борту был разработан некогерентный демодулятор на основе сложной версии однобитового дифференциального детектора, представленного М. К. Саймоном ¹⁸ . Входной сигнал сначала фильтруется гауссовым фильтром, а затем разделяется на два плеча. Одно плечо задерживается на время одного символа, затем сопрягается, а другое не изменяется.Затем два плеча перемножаются, а затем производится выборка для получения восстановленных символов. Описанный ранее детектор ASM также используется для оценки частоты и времени. Код (64, 32) Рида-Соломона используется для канального кодирования. Полученное значение C / N ₀ на пороге составляет ~ 33 дБГц, а чувствительность приемника составляет -132 дБм. Блок-схема бортового приемника телекоманд GMSK показана на рис. 3б.

Новая система LRTC была разработана для большей чувствительности, чем телекоманда GMSK.Идея состоит в том, чтобы представить символы путем передачи ASM с модуляцией GMSK на двух разных частотах. Его можно рассматривать как FSK-DSSS-GMSK, хотя частотный сдвиг GMSK уже, чем частотный сдвиг FSK. В качестве альтернативы можно считать, что модулированный ASM используется для формирования символа для символов FSK. Это приводит к символьной скорости 7,8125 бит / с. На рис. 3с показана блок-схема низкоскоростного передатчика телеуправления.

На борту спутника детектор ASM для телеметрии GMSK повторно используется в качестве частотного дискриминатора.Детектор ASM является коррелятором псевдослучайной последовательности. Известно, что это дает выигрыш при обработке, который ослабляет несколько типов мешающих сигналов. На рис. 3d показана блок-схема бортового приемника низкоскоростных телекоманд. На рисунке 3e показана производительность BER демодулятора LRTC с различными значениями N, , _{, бин} , по сравнению с некоторыми другими модуляциями и демодуляторами, где N, , _бин — это количество бинов БПФ, используемых для поиска максимальной мощности. Когда N _bin = 2, полоса пропускания и производительность BER демодулятора LRTC идентичны теоретическому пределу некогерентного демодулятора FSK. Действительно, демодулятор LRTC — это особый вид некогерентного демодулятора FSK. Когда скорость передачи символов очень низкая, обычно используется гораздо больший сдвиг частоты и полоса пропускания приемника, чем скорость передачи символов, чтобы обеспечить лучшую устойчивость к частотной ошибке. В этом случае демодулятор LRTC обеспечивает гораздо лучшую производительность BER, чем типичный некогерентный демодулятор FSK, и более устойчив к узкополосным помехам.

Работа радиостанции VHF / UHF

Радиостанции VHF / UHF на борту Longjiang-1 и Longjiang-2 были включены, как только спутники были отделены от ракеты-носителя 20 мая 2018 г., 21:54:50 UTC и 20 мая 2018 г. Май 2018 21:55:20 UTC. Радиолюбители в Бразилии, Чили и США заметили нисходящие сигналы обоих спутников и продолжали отслеживать спутники до 21 мая 2018 г. , 02:49 UTC, когда радиостанции VHF / UHF были отключены из-за перегрева батарей. Между тем максимальное расстояние от спутников до наземных станций было <70 000 км, поэтому для приема требовалась лишь небольшая антенна.Радиоприемники работали в пакетном режиме и передавали служебные параметры спутниковых шин и самих радиостанций каждые 5 минут. 37 пакетов было получено от Longjiang-1 и еще 37 пакетов от Longjiang-2.

23 мая 2019 года УКВ / УВЧ радиостанция Лунцзян-2 была включена после первой корректировки курса с 12:31 до 12:55 по Гринвичу. Сигналы со спутника принимали 12-метровая тарелочная антенна в Шахе, Китай, и радиолюбители в Польше.

Лунцзян-2 вышел на эллиптическую орбиту Луны размером 357 × 13704 км после успешного выхода на лунную орбиту 25 мая 2018 года в 14:08 UTC.Первая активация VHF / UHF-радио после орбиты Луны произошла с 22:00:00 UTC 2 июня 2018 г. по 23:50:00 UTC 2 июня 2018 г. Сигналы нисходящего канала со спутника принимались в Нидерландах, Польше, Великобритании и Китае. Это была первая передача на любительских радиодиапазонах с лунной орбиты.

Первая передача изображения по радиоканалу VHF / UHF состоялась 4 августа 2018 года для загрузки изображения звездного неба и Марса в поле зрения. Радио VHF / UHF предоставило команде прямую связь для управления встроенной миниатюрной CMOS-камерой, позволяя спутнику реагировать на некоторые случайные задачи по формированию изображений.На рис. 4c показано изображение полного солнечного затмения в Южной Америке, сделанное Longjiang-2, с Луной, Землей и тенью затмения. Изображение было снято миниатюрной CMOS-камерой 2 июля 2019 г. и передано по радио VHF / UHF с использованием формата цифрового видео с медленным сканированием (SSDV) ¹⁹ 3 июля 2019 г. Размер файла изображения составляет 19,1 кбайт. ~ 22 мин для загрузки со скоростью 500 бод с r = 1/4 турбо-кодом.

25-метровый радиотелескоп Двингелоо (PI9CAM) в Нидерландах как самая большая из участвующих антенн наземной станции. b 28-элементная антенна Yagi на штативе, используемая радиолюбителем Робертом Матталиано (N6RFM) в США в качестве примера небольшой антенны наземной станции. c Изображение полного солнечного затмения 2 июля 2019 г. (с цветокоррекцией). d Позиции наземных станций, участвующих в работе радиостанции VHF / UHF. e Спектральный график нисходящей линии связи GMSK, принятый различными наземными станциями. f График водопада нисходящего канала GMSK с прямого пути и пути отражения луны в сравнении с прогнозом.

7 октября 2018 г. были впервые замечены сигналы на линии вниз UHF, отраженные от Луны. Сигналы прямой траектории и траектории отражения луны различаются по разным доплеровским сигналам и достаточно хорошо совпадают с прогнозом, как показано на рис. 4f. Разница в доплеровском сдвиге частоты очень мала, поэтому это явление едва ли можно наблюдать для передатчика с большей полосой пропускания.

Чтобы предотвратить возможные столкновения или обломки для будущих миссий, миссия Longjiang-2 завершилась запланированным столкновением с Луной 31 июля 2019 года в результате маневра, выполненного 24 января 2019 года по опусканию периапсиса спутника и орбиты. возмущения с течением времени.За все время полета радиостанции VHF / UHF были включены 177 раз. 20945 пакетов GMSK и 883 пакета JT4G были собраны 50 различными наземными станциями из 17 стран, включая Нидерланды, Германию, Японию, Испанию, США, Маврикий, Израиль, Чили, Великобританию, Италию, Аргентину, Данию, Бразилию, Польшу, Австралию. , Латвия и Китай. Всего было отправлено 763 команды восходящей линии связи через УКВ с одной наземной станции в Германии (наземная станция радиолюбителя Рейнхарда Кюн DK5LA) и двух наземных станций в Китае (наземная станция радиолюбителя Чжан Цзяньхуа BA7KW и наземная станция Харбинского института. технологий).Всего было полностью или частично загружено 135 изображений, снятых миниатюрной CMOS-камерой.

Анализ производительности сигналов нисходящей линии связи

Было проведено исследование производительности системы связи с использованием данных IQ, собранных четырьмя станциями по всему миру: Двингелоо в Нидерландах, Вакаяма в Японии и Шахе и Харбин в Китае. Информация об используемых наземных станциях показана в дополнительной таблице 4. Данные были записаны 5 июля 2019 года с 07:40 до 08:00 UTC и состоят из передачи GMSK со скоростью 500 бод на скорости 436.400 МГц, отправка одного изображения в формате SSDV. В качестве FEC использовался турбокод r = 1/4. Ниже мы показываем оценку некоторых ключевых параметров системы связи: спектр, обнаружение ASM и диаграмма созвездия. Они измеряют производительность всей цепи связи, включая передатчик, тракт распространения, наземную станцию ​​и программный приемник.

Спектр сигнала GMSK, принятого каждой из наземных станций, показан на рисунке 4e. Отношение сигнал / шум (SNR) сигнала, принимаемого на каждой наземной станции, различается из-за разных антенн.

Цифры в первом столбце рисунка 5 показывают корреляцию сигнала с ASM в элементе БПФ, где обнаруживается основной пик. Как описано в разделе 3, алгоритм обнаружения ASM работает путем умножения сигнала на комплексное сопряжение ASM и использования БПФ для поиска по частоте и когерентного интегрирования на протяжении всей длительности ASM. На рисунках амплитуда сигнала нормализована, так что мощность шума в каждом из элементов разрешения БПФ равна единице, когда сигнал отсутствует.Обратите внимание, что корреляция сигнала с ASM значительно больше, чем корреляция даже далеко от основного пика. Это вызвано тем, что переданные данные имеют отличную от нуля взаимную корреляцию с ASM.

Пики корреляции, обнаруженный ASM и графики созвездий, полученные в a Dwingeloo, b Wakayama, c Shahe и d Harbin.

Кроме того, амплитуда и частота основного пика оцениваются на рисунках во втором столбце рис.5. Кривая «корреляции (с зубчатыми потерями)» показывает величину основного пика в ячейке БПФ, где мощность наибольшая. Таким образом, некоторая часть мощности сигнала теряется для других элементов дискретизации БПФ из-за потерь на волнистость. Трассировка «корреляции (без потерь на волнистость)» суммируется по нескольким бинам БПФ, чтобы восстановить большую часть мощности сигнала. Следовательно, это дает хорошую оценку сигнала E _b / N ₀ .

Сделаем следующие замечания по поводу показателей ASM.Во-первых, мы видим, что частота, на которой обнаруживается ASM, продолжает неуклонно снижаться из-за изменения Доплера, но в середине есть скачок примерно на 20 Гц. Это было вызвано случайным скачком частоты в кварцевом генераторе с температурной компенсацией (TCXO) передатчика Longjiang-2, поскольку компенсация осуществлялась с помощью цифрового переключения. Эта проблема наблюдалась во время наземных испытаний, но не успели найти замену. Во время работы космического корабля эти случайные скачки TCXO повреждали некоторые из полученных пакетов, поскольку они заставляли PLL приемника терять блокировку.Во-вторых, данные, записанные в Харбине, показывают надежное обнаружение ASM для слабого сигнала ~ -2 дБ. E _b / N ₀ . Поскольку для декодирования турбокодированных данных требуется E _b / N ₀ ~ 0 дБ, это показывает, что обнаружение ASM достаточно устойчиво.

Изучая символы на выходе демодулятора OQPSK, мы можем построить диаграммы созвездия, как показано в третьем столбце рис. 5. В этом анализе использовалась полоса пропускания системы ФАПЧ 8 Гц.Кадры данных, используемые для построения графиков, не имеют ошибок на выходе турбодекодера. По мере уменьшения отношения сигнал / шум точки созвездия становятся больше из-за аддитивного шума. Если одна из точек ошибочно идентифицируется как другая, происходит ошибка символа. Отношение сигнал / шум в Харбине было достаточно низким, чтобы символы на графике созвездия больше не распознавались. Однако турбодекодер все еще мог восстанавливать действительные кадры. Это показывает, что принимающая система имеет хорошие характеристики даже при очень низком SNR.

Первый эксперимент UHF VLBI на лунной орбите

Интерферометрия со сверхдлинной базой (VLBI) — это метод интерферометрии, используемый в радиоастрономии и определении орбиты космических аппаратов.В VLBI сигнал от радиоисточника собирается на нескольких синхронизированных наземных станциях, разделенных несколькими сотнями или тысячами километров. Разница во времени между приходом радиосигнала на разные наземные станции измеряется для определения направления или положения радиоисточника. Поскольку базовая линия очень велика по сравнению с длиной волны радиосигнала, измерение может быть довольно точным. Разность частот также может быть измерена для определения скорости радиоисточника.Блок-схема обработки сигналов, используемая для Longjiang-2 VLBI, показана на рисунке 6a.

a Блок-схема обработки сигналов VLBI. b Результат дельта-диапазона из сравнения VLBI с предсказанием из элементов CDSN. c Остаточный результат дельта-диапазона от VLBI. d Результат дельта-скорости из сравнения VLBI с предсказанием от элементов CDSN. e Остаточный результат дельта-скорости из РСДБ.

Исторически добиться синхронизации между удаленными приемниками было довольно сложно. В наши дни это намного проще с помощью GPS. Каждая наземная станция УВЧ РСДБ из Longjiang-2 имеет GPS дисциплинированный генератор (GPSDO), чтобы обеспечить выход эталонного сигнала 10 МГц с отклонением Allan 1 × 10 -11 в 1 с, и импульс на второй сигнал (PPS) выход с точностью до UTC ± 50 нс RMS. Гетеродин приемника синхронизируется с опорным сигналом 10 МГц, а момент выборки приемника маркируется относительно сигнала PPS.

Первые синхронизированные записи I / Q нисходящего канала Longjiang-2 UHF были сделаны в Двингело и Шахе с 04:20 до 5:40 по всемирному координированному времени 10 июня 2018 года. Это был первый эксперимент РСДБ с космическим аппаратом на лунной орбите, работающим в диапазоне УВЧ . Расстояние между наземными станциями ~ 7250 км. Спутник передавал GMSK со скоростью 250 бит / с с турбокодом r = 1/2 в пакетном режиме на 435,4 МГц и 436,4 МГц. Записи производятся с частотой дискретизации 40 квыб / с, сосредоточенной на этих двух частотах.

Поскольку Longiang-2 имеет радиостанции VHU / UHF и S-диапазона, орбитальные элементы (как показано в дополнительной таблице 5, измеренные с помощью CDSN с двухсторонней дальностью в S-диапазоне, известная погрешность определения местоположения не превышает 10 км) может использоваться для оценки характеристик UHF VLBI. На рисунке 6b – e показаны результаты дельта-диапазона и дельта-скорости наблюдения VLBI. Кривые довольно хорошо соответствуют прогнозу по элементам CDSN, с невязками дельта-дальности 29,23 км RMS и 17,84 км RMS на 435,4 МГц и 436,4 МГц, а также невязками дельта-скорости 0,1406 м / с RMS и 0,1437 м / с RMS на 435,4 МГц и 436,4 МГц.

Двусторонние радиостанции УВЧ и УКВ для предприятий

В чем разница между радиостанциями UHF и VHF?

Деловые рации — это не игрушки и они недешевы, поэтому важно заказывать подходящую радиостанцию ​​в первый раз.Независимо от того, рассматриваете ли вы набор из 4 радиоприемников для своего гастронома или парк из 40 для вашего распределительного центра, вы захотите потратить с умом, чтобы избежать дорогостоящей ошибки. Важнейшим моментом при выборе правильной двусторонней радиосвязи является понимание разницы между УВЧ-радиостанциями и УВЧ-радиостанциями. В большинстве случаев лучшим выбором будет UHF-рация. Однако, поскольку радиостанции УВЧ и радиостанции УКВ не могут связываться друг с другом, при совершении покупки важно учитывать их различия.Если у вас уже есть радиостанции и вы хотите добавить устройства в свой набор, обязательно выберите тот же диапазон, чтобы они могли работать друг с другом.

UHF RADIOS

UHF-радиостанции (сверхвысокая частота) работают на частотах в диапазоне 400–512 мегагерц (МГц). Радиостанции УВЧ лучше всего подходят для большинства пользователей двусторонней радиосвязи, потому что волны короче и могут преодолевать или проникать в зоны помех, например, в зданиях, густых лесах или холмистых местах, а также в городских условиях вне помещений.Радиостанции УВЧ с большой антенной и достаточной мощностью будут проникать дальше в здание и проходить сквозь сталь, бетон, дерево и землю, позволяя вам общаться со всей командой, даже если вы находитесь на разных этажах. Если ваши двусторонние радиостанции будут использоваться исключительно в помещении или если им нужно будет использовать их как в помещении, так и на улице, UHF — лучший выбор. Хорошей универсальной УВЧ-моделью будет Motorola RMU2040 UHF Radio . Его также называют «кирпичным» радио из-за отсутствия цифровых дисплеев и прочного внешнего вида.Это может помочь в долговечности, так как деталей меньше. И, как следует из этого термина, он чертовски прочный. Если вам нужно больше мощности или больше каналов, просто купите секцию радио УВЧ, чтобы получить больше возможностей. Самой мощной из них станет отраслевая рабочая лошадка — Motorola RDU4100 4-Watt UHF Radio .

УКВ-РАДИО

УКВ-радиостанции (очень высокая частота) работают в диапазоне 136–174 МГц. Преимущество рации VHF заключается в том, что она может покрывать большее расстояние с меньшей мощностью, поскольку волны VHF длиннее и остаются ближе к земле.Двусторонние УКВ радиостанции работают лучше всего, когда между отправителем и получателем есть прямая видимость и небольшие препятствия. Радиостанции VHF используются исключительно в авиационной и морской связи, где сигналы передаются через открытые водоемы или между небом и землей, где нет препятствий. Рации VHF-диапазона также отлично подходят для открытых полей, полей для гольфа, ландшафтного дизайна и для безопасных ситуаций на открытом воздухе с небольшим количеством препятствий. Хорошей базовой УКВ-рацией будет Motorola RMV2080 VHF radio .Это хорошая, простая, прочная магнитола на 2 Вт и 8 каналов. Он обеспечит достаточную мощность для использования вне помещения на расстоянии менее мили (обычно больше в зависимости от условий). И восемь каналов будут поддерживать восемь групп людей, говорящих отдельно. Если вам нужно больше мощности и / или 10 каналов, это идеальный 5-ваттный радиоприемник Motorola RDV5100 VHF для наружной установки.

Обычно антенны VHF длиннее, чем встроенные в радиостанции UHF, потому что они должны облегчить передачу на большие расстояния и приспособиться к диапазону частот VHF. Еще одно преимущество VHF-волн заключается в том, что они лучше проникают через деревья и листву, чем UHF-радиостанции. Тем не менее, вам лучше подойдут радиостанции УВЧ, если вы планируете использовать радиостанции в помещении или на улице. Это ясно из любого прочтения имеющихся обзоров профессиональных двусторонних радиостанций.

ЦИФРОВЫЕ РАДИО

Не можете выбрать между UHF и VHF радио? Возможно, вам подойдет цифровое радио. Цифровые радиоприемники — это новое поколение радио.Основное различие между этими радиостанциями связано с их названием — они «цифровые», а не аналоговые (например, UHF или VHF). Таким образом, сигналы передаются более сложным образом, что делает общение более четким и понятным. Кроме того, эти типы двусторонних радиостанций не требуют лицензии FCC, что может быть большой экономией денег для частных лиц.

Каковы преимущества цифровых радиоприемников?

• Сигналы могут быть очень четкими, потому что аналоговые статические помехи больше не являются проблемой.
• Отдельные люди или небольшие группы могут быть вызваны по радио из-за цифровой природы сигналов.
• Больше секретности можно получить за счет передачи сигналов, подобной шифрованию.
• Для этих цифровых радиостанций в настоящее время НЕ требуется лицензия FCC.

Цифровые радиостанции или цифровые рации используют диапазон 900 МГц и могут связываться с отдельными лицами, небольшими группами и т. Д. Вот дополнительная информация о Digital Two-Way Radios .Или, если вы хотите перейти непосредственно к самой радиостанции, вот отличный пример прочной и мощной модели, которая отлично подходит для большинства приложений — Motorola DTR600 Digital Radio . Или, если вы ищете более компактное, но при этом надежное цифровое радио, эта модель идеально подходит для ресторанов, розничных магазинов, медицинских учреждений и т. Д. Цифровое радио Motorola DLR1060 .

ДУМАЕТ О FRS / GMRS ВМЕСТО UHF ИЛИ VHF?

FRS (служба семейного радио) и радио GMRS подробно описаны ниже. Тем не менее, вы захотите принять одно важное решение на раннем этапе: если вы покупаете радиостанции для бизнеса, обязательно покупайте радиостанции для бизнеса. Радиостанции Motorola FRS / GMRS — это в основном на ступень выше игрушек. Они созданы для случайного семейного использования в развлекательных целях и отлично справляются со своим предназначением, но они не созданы для того, чтобы выдерживать трудности, присущие бизнесу. Радиостанции FRS / GMRS, которые регулярно используются в коммерческих целях, обычно выходят из строя в течение относительно короткого времени. С другой стороны, радиостанции для бизнеса прослужат несколько лет, потому что они просто созданы лучше.

Итог? В течение 5 лет вы будете меньше тратить на качественные радиостанции для бизнеса по сравнению с тем, что вы потратите на замену более дешевых, но менее надежных семейных радиостанций. Кроме того, использование семейных радиоприемников в деловых целях приводит к аннулированию гарантии. Любительские 2-сторонние радиостанции также более ограничены с точки зрения масштабируемости, поэтому, если ваш бизнес растет, ваша радиосистема может не успевать за ними.

ЧТО ТАКОЕ РЕАЛЬНЫЙ МИРОВОЙ ДИАПАЗОН ДЛЯ ДВУСТОРОННЕЙ РАДИО?

Некоторые производители двусторонней радиосвязи могут похвастаться радиусом действия 25 миль или более на упаковке.Они могут юридически заявить это, потому что это наилучший диапазон, достижимый в наилучших возможных условиях: ясный день с беспрепятственной прямой видимостью. Но на самом деле, будете ли вы вести трансляцию с вершины горы вниз по прямой видимости без препятствий своим детям или сотрудникам в долине? Так не думала.

Вне оптимальных условий тестирования, реальные диапазоны для портативных радиостанций Business варьируются от 1 до 4 миль в зависимости от мощности устройства, погодных условий и препятствий на пути.Короче говоря, чем большую мощность (мощность) выдает радио, тем сильнее сигнал для двустороннего радио. Отзывы показывают, что чем сильнее сигнал, тем надежнее прием на больших расстояниях и с большим количеством препятствий. Предприятия или муниципалитеты, которым требуется связь с большим радиусом действия, могут усилить свой сигнал с помощью ретрансляторов или работать с использованием транковой системы. Повторители и транкинговые системы значительно увеличивают стоимость настройки радиосвязи по сравнению с передачей данных между портативными устройствами; однако они необходимы для крупномасштабных операций связи в чрезвычайных ситуациях, таких как пожарные и полицейские управления.

Тактические радиостанции VHF / UHF | L3Harris ™ Fast. Вперед.

Купить оборудование / запросить цену

Техническая поддержка / Устранение неполадок / Руководства

Ремонт / гарантийное обслуживание

Расписание тренировок

Имя

Фамилия

— Выберите -U.S. DomesticInternational

— Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГу ineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Корея Sandwich IslandsSouth Южный Судан, Испания, Шри-Ланка, St. BarthélemySt. HelenaSt. Китс и НевисСант. LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

— Выбрать — Да Нет

— Выбрать — Да Нет

— Выберите -U.С. Армия ВВС США. Корпус морской пехоты Командование специальных операций сил морской пехоты США (MARSOC) США. Военно-морское командование специальной войны США. SOCOM (USASOC; AFSOC; JSOC) США. Береговая охрана: коммерческие тактические (не наземные мобильные радиостанции) США. Федеральный и секретный

Подразделение / эскадрилья

Номер контракта или номер запроса

Название работы

Организация / Агентство / Компания

Адрес электронной почты

Телефонный номер

Товар

Комментарии

Только один файл.
Ограничение 256 МБ.
Допустимые типы: gif, jpg, jpeg, png, pdf, txt.

Авиационные УКВ и УВЧ радиостанции и приемопередатчики

Morcom предлагает самую полную линейку оборудования VHF для авиационной связи «земля-воздух». Независимо от того, нужны ли вам простые Портативная или мобильная радиосвязь VHF-AM или, если ваши требования включают сложную многомодовую сеть VHF общенационального масштаба, вы найдете решение здесь.

Для портативных устройств связи VHF-AM у нас есть отличная линейка продуктов Icom, таких как IC-A6, IC-A14, IC-A24 и IC-A25. которые, согласно обзорам авиационных УКВ-радиостанций, являются наиболее экономически эффективными портативными авиационными радиостанциями на рынке. Для мобильного категории радио, IC-A120 является предпочтительным устройством. Эта мобильная УКВ радиостанция способна работать от источников питания 12 В и 24 В. имеет выходную мощность 10 Вт и выдающуюся надежность в сложных условиях эксплуатации.

Если заявка на профессиональную базовую станцию ​​УКВ радиосвязи, то Park Air T6 «Sapphire» — естественный вариант. Ультрасовременный Приемопередатчик VHF, который был разработан как самая современная платформа для связи воздух-земля, T6 был разработан для работы в IP-среду и может быть полностью настроен программно, либо локально, подключившись к встроенному веб-серверу, либо с помощью удаленного управления. и система мониторинга.«Сапфир» имеет три независимо адресуемых IP-порта: два на задней панели для автономной сети. возможность подключения и один на передней панели для удобного доступа через браузер к встроенному веб-серверу обслуживания.

В дополнение к традиционному режиму работы AM-Voice, также доступен ряд вариантов формы сигнала данных, ожидая продолжения рост услуг передачи данных. К ним относятся ACARS, VDL-M2 и широкополосные данные AM.

Этот базовый УКВ радиоблок покрывает диапазон частот от 118 до 137 МГц (доступен вариант с расширенной частотой до 156 МГц) и имеет максимальную выходную мощность. мощность 50 Вт (программируется на меньшую мощность). Тип этого устройства одобрен FCC и телекоммуникационными властями многих другие страны. Для подробного описания этого радио вы можете щелкнуть здесь, чтобы загрузить техническое описание.

Для авиакомпаний, органов гражданской авиации и других клиентов, которым нужна полная система под ключ с расширенными возможностями: дистанционное управление несколько радиостанций VHF, глобальная реализация ATN / VHF или VHF по сетям VOIP Morcom может предложить комплексное проектирование и внедрение систем Сервисы.

Портативный УКВ-трансивер

FSG-2T-PS — портативный УКВ-АМ-приемопередатчик, используемый в качестве резервного радиомодуля для вышек управления воздушным движением (в крайнем случае УКВ связь земля-воздух) или как переносное устройство связи земля-воздух для полевых операций (координация оказания помощи при бедствиях, временные вертолетные площадки, военные действия и др.). Это надежное, прочное и простое в эксплуатации устройство, работающее в диапазоне от 118 000 до 136.975 МГц, имеет 20 памяти программируемые каналы и имеет выходную мощность 16 Вт P. E.P (несущая 5 Вт). Устройство поставляется в прочном металлическом корпусе и включает ручной микрофон, штыревая антенна, аккумулятор и зарядное устройство.

Диапазон от 225 до 400 МГц (военная УВЧ) зарезервирован для авиационной и военной радиосвязи. Morcom может поставить радиопередатчики и приемники в этом диапазоне для использования разрешенными гражданскими и военными приложениями.

Портативный приемопередатчик UHF-AM

Особый интерес представляет наш портативный UHF-AM трансивер FSG-7016. Этот компактный, но прочный портативный УВЧ-блок производства Dittel является одним из единственные портативные радиостанции, которые работают во всем диапазоне частот 225-400 МГц с модуляцией AM. В дополнение к этому, он водо- и ударопрочный, способен работать в самых экстремальных условиях. FSG-7016, любимый военно-воздушными силами всего мира, идеально подходит для поиска. и спасательная радиосвязь, управление передовым воздушным движением (FAC) и рулежные операции. Щелкните здесь, чтобы ознакомиться с техническими характеристиками этого устройства. FSG-7016 в настоящее время используется во всех вооруженных силах США (военно-воздушные силы, армия, флот и морская пехота), а также в вооруженных силах союзных стран. Компания Morcom с гордостью считает «Голубых ангелов» одним из наших клиентов.

Автомобильный приемопередатчик UHF-AM

RTU-200 — единственный трансивер на рынке, специально разработанный в качестве автомобильного мобильного УВЧ-радио, который может быть легко установлен в большинстве транспортных средств.Благодаря мощной выходной несущей РЧ мощностью 15 Вт RTU-200 обеспечит вам необходимый диапазон в военном диапазоне 225–400 МГц. Современный, компактный дизайн и совместимость со стандартными телефонными трубками — это устройство обеспечит вам необходимую гибкость по доступной цене.

RTU-200 зарекомендовал себя во многих приложениях в США и за рубежом. Вот некоторые из его основных характеристик:

Потребляемая мощность 7 А при 24 В постоянного тока
Вес: 5 кг (11 фунтов)
Рабочая температура: от -10 ° до + 55 ° C
Температура хранения: от -40 ° до + 70 ° C

Контрактное транспортное средство: этот элемент доступен под номером контракта GSA GS-35F-026DA

Базовая станция UHF-AM Приемопередатчик

У нас также есть доступная версия UHF-AM семейства Sapphire от Park Air Systems. Радио T6 было разработано с расчетом на будущее. Важнейшие параметры подключения к сети, экологическая устойчивость и длительный срок службы — все это было центральным при проектировании и спецификации. решения.

Как и его VHF-аналог, T6 был разработан для работы в среде IP и может быть полностью настроен программно. Диапазон частот 225 МГц до 400 МГц.

Базовая станция VHF / UHF-AM M7 Приемопередатчик

Это двухдиапазонный приемопередатчик базовой станции VHF / UHF.Радиостанция Park Air M7 VHF / UHF, разработанная в первую очередь для военных целей, обеспечивает передачу голоса, возможности передачи данных, шифрования и скачкообразной перестройки частоты. Его конструкция отличается прочностью и масштабируемостью с набором опций на любой случай. Радиостанции M7 VHF / UHF разработаны для сил обороны, чтобы удовлетворить все потребности в связи в стационарных, морских и развертываемых приложениях.

M7 отличается высокими техническими характеристиками:

Высокая мощность RF: 50 Вт AM, 100 Вт FM
Многомодовое программно определяемое радио
Меры электронной защиты (EPM), включая НАТО: HaveQuick и Saturn, не входящие в НАТО Talon
Модульная конструкция

Непрерывное покрытие AM и FM от 100 МГц до 400 МГц
Встроенный блок питания
Оптимизированные фильтры с автонастройкой и мульти-ответвители
Прочная, универсальная конструкция с интерфейсом для оборудования военного назначения, для любого климата и любой среды
Встроенное шифрование доступно как опция
