Мины России и СССР | Екабу.ру

По применению делятся на:

Противотанковые мины
Предназначены для поражения или вывода из строя бронетехники, автомобильного транспорта и т. п. Устанавливаются как правило под землей. Срабатывают при наезде на них колесом или гусеницей. Последнее время широко разрабатываются и внедряются в войска мины, имеющие сейсмические, инфракрасные и акустические датчики и самостоятельно поражающие технику ударным зарядом в радиусе 100 - 150 метров, без наезда на них.

Противопехотные мины
Предназначены для поражения живой силы противника осколками и ударной волной. Устанавливаются как правило под землей, либо на растянутой проволоке. Срабатывают при наступлении на них ногой (есть варианты при снятии ноги с них), либо при натяжении проволоки (у "растяжек"). Последнее время широко разрабатываются и внедряются в войска мины, имеющие сейсмические, инфракрасные и акустические датчики и самостоятельно поражающие живую силу противника направленным зарядом в радиусе 50 - 100 метров, без непосредственного нажатия на них (Российский комплекс "Охота - 2М" уже успешно применяется в войсках).

Противодесантные мины
Предназначены для защиты от десанта противника в вероятных мест его высадки. Делятся на морские и сухопутные. Морские противодесантные мины предназначены для защиты побережья. Срабатывают при прикосновении к ним днищ десантных кораблей или плавающих машин, второй вариант подрыва - якоря десантных кораблей. Сухопутные мины срабатывают при задевании их парашютом. Сухопутные и некоторые морские противодесантные мины имеют специальную мачту, при отклонении которой (под тяжестью парашюта, при задевании днищем десантных кораблей или плавающих машин) от нормального положения происходит подрыв мины.

Итак, немного наших мин...

МОН - 50 (Мина Осколочная Направленная)


Советская противопехотная мина МОН - 50 направленного действия предназначена для поражения живой силы противника осколками и ударной волной на дальности до 50 метров. Мина была разработана на базе Американской мины M18 Claymore, впервые применяемой США во время войны во Вьетнаме. В отличии от прототипа МОН - 50 имеет более сфокусированное направленное действие разлета осколков засчет иного угла изгиба корпуса по вертикали.

Мина состоит из пластикового корпуса в виде изогнутого внутрь прямоугольника на складных ножках. На верху корпуса мины имеется два отверстия для установки запалов и специальный глазок, смотря через который минер точно устанавливает направление взрыва мины.
В комплекте с МОН - 50 применяются запалы натяжного действия, электродетонаторы для дистанционного подрыва и прочие устройства при устройстве мин - ловушек. Внутри корпуса мины со стороны направления взрыва имеется слой готовых убойных элементов в виде стальных шариков. Внизу корпуса мины имеется отверстие с резьбой, в которое вкручивается специальная струбцина - штатив (поставляется в комплекте), которая применяется для установки мины на различные объекты и поверхности (деревья, стены, перекрытия и пр.). Также внизу имеются два кронштейна, на которых крепятся ножки. В походном положении они поворотом складываются под корпус.

Масса мины 2 кг
Масса взрывчатого вещества 0,7 кг
Ширина корпуса мины 22,6 см
Высота корпуса мины 9 см

Толщина корпуса мины 6,6 см
Количество поражающих элементов 490 - 540 шт
Зона поражения по горизонтали 540
Зона поражения по вертикали 4 метра
Зона поражения по дальности 50 метров

Противодесантная мина ПДМ - 2

Противодесантная мина ПДМ - 2 предназначена для защиты прибрежной зоны морей, рек и озер от десантно - высадочных средств противника, преодолевающих водную преграду. Устанавливается под водой на грунт или ил.
Мина состоит из стального корпуса, в котором размещен кумулятивный заряд ВВ направленный вверх, мачтового взрывателя, мачты и подставки. Подставка разборная, состоит из крестовины, стабилизирующих плит и тросов. Подрыв мины происходит при отклонении мачты в сторону днищем десантных плав.средств или машин - амфибий.

Масса на низкой подставке 100 кг
Масса на высокой подставке 135 кг
Масса заряда 15 кг
Высота на низкой подставке 1400 мм
Высота на высокой подставке 2700 мм
Глубина установки 1,5 ... 3,8 метра
Взрывоустойчивость 8 метров
Штормоустойчивость до 6 баллов

Сплавная речная мина СРМ

Сплавная речная мина СРМ предназначена для разрушения наплавных и низководных мостов, а также гидротехнических сооружений.
Конструктивно мина СРМ состоит из корпуса с зарядом ВВ, поплавка, шести боковых и одного центрального замыкателей, предохранительного устройства, элемента необезвреживаемости, самоликвидатора ЧМВ - 16, источника питания, электрозапального устройства и капсюля - детонатора №8-А. Взрыватель контактный, электромеханический.
Устанавливается мина с берега, плавающих средств или вертолета. Мина опускается в воду сверху по течению от объекта, который нужно разрушить. Далее течение несет мину, удерживаемую на плаву под водой собственными поплавками, к цели. При прикосновении мины с объектом происходит взрыв.

Диаметр 310 мм
Высота без штанги 580 мм
Высота со штангой 1800 ... 2400 мм
Масса 40 кг
Масса заряда 20 кг
Допустимая глубина реки не менее 1,5 метра
Допустимая скорость течения реки 0,3 м/сек

Якорная речная мина ЯРМ

Якорная речная мина ЯРМ предназначена для защиты прибрежной зоны морей, рек и озер от десантно - высадочных средств противника, преодолевающих водную преграду. Состоит из корпуса с зарядом ВВ, механического взрывателя ВРМ с крестовиной, якоря с механизмом автоматической установки на заданную глубину. Мина устанавливается под водой с плавсредств. После установки якоря на дно происходит автоматическое разматывание троса и мина всплывает на заданную глубину.

Диаметр 275 мм
Высота 510 мм
Масса 13 кг
Масса заряда 3 кг
Глубина установки 1 ... 12 м
Взрывоустойчивость не менее 12 метров
Допустимая скорость течения 1 м/сек

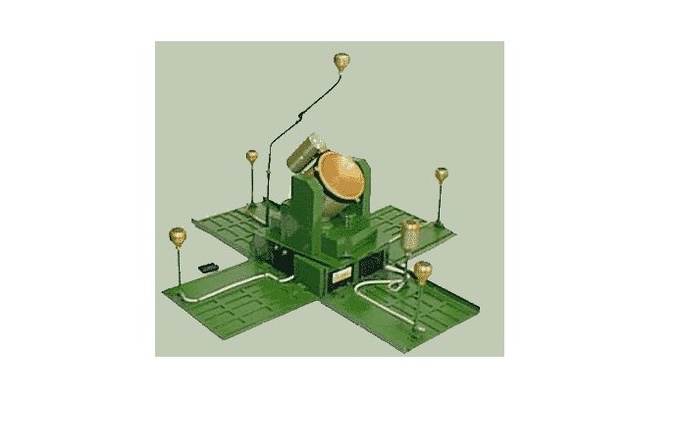

ПВМ (ПротивоВертолетная Мина)

Мина ПВМ (ПротивоВертолетная Мина) предназначена для поражения вертолетов и низколетящих самолетов противника высокоскоростным ударным ядром. Разработана в ФКП ГкНИПАС. Служит для для защиты военных и гражданских объектов от атак вертолетов, для защиты участков морского побережья, где возможен вертолетный десант, защиты минных полей от вертолетного разминирования, блокирования взлетных полос аэродромов противника, блокирования мест, где могут быть развернуты запасные аэродромы или аэродромы рассредоточения, психологического воздействия на пилота вертолета с целью принуждения пилотирования на больших высотах.

Мина ПВМ состоит из акустической системы, многочастотного ИК датчика и боевой части. Мина, с помощью акустической системы, обнаруживает цель на дальности до 1 километра, разворачивает боевую часть в сторону цели, и, сканируя с помощью многочастотного ИК датчика, определяет истинное направление на цель и момент подрыва боевой части. Прицеливание заряда производится в верхнюю полусферу вертолета (на двигатель и лопасти). Мина может устанавливаться как вручную, так и с помощью наземных или авиационных средств доставки. Мина для авиационных средств доставки имеет не четыре, а шесть стабилизирующих лепестков для точной установки в вертикальной плоскости. При переноске и перевозке мин лепестки прижимаются к боевой части мины и служат как корпус - футляр.

Масса снаряженного изделия 12 кг
Дальность обнаружения цели до 1000 метров

Скорость цели до 100 м/сек
Время перехода в активный режим 15 сек
Дальность поражения до 150 метров
Скорость поражающего элемента до 2500 м/сек

Противотанковая мина ПТМ-3

Противотанковая мина ПТМ -3 предназначена для дистанционного минирования местности против танков и другой бронированной техники противника. Размещается в кассете КПТМ - 3 и состоит из стального корпуса, заряда ВВ и взрывателя. Устанавливается авиационными и артиллерийскими системами дистанционного минирования, заградителем УМЗ и переносным комплектом минирования ПКМ. Для подрыва мины используется неконтактный магнитный взрыватель с самоликвидатором и таймером дальнего взведения.

Диаметр кассеты с миной 140 мм
Длина кассеты с миной 180 мм
Масса кассеты с миной 7,4 кг
Масса мины 4,9 кг
Масса заряда 1,8 кг
Время дальнего взведения мины 60 ... 100 сек
Время самоликвидации 8 ... 24 ч
Температурный диапазон применения - 40 ... +50 С

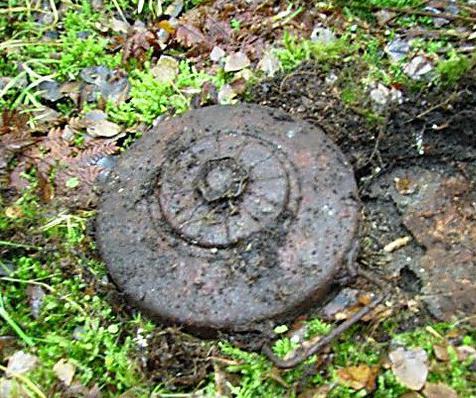

Противотанковая мина ТМ - 62М

Противотанковая мина ТМ - 62М предназначена для минирования местности против танков и другой бронированной техники противника. Устанавливается вручную, либо с помощью механизированных средств минирования.
Состоит из стального корпуса, с размещенным в нем зарядом ВВ, и контактного или не контактного взрывателя. Для подрыва мины используются взрыватели: МВЧ - 62, МВЗ - 62, МВШ -62, МВД - 62, МВН - 80. Взрыватель ввинчивается в отверстие сверху корпуса мины. В походном положении это отверстие закрывается пластмассовой крышкой. Мина обладает повышенной устойчивостью к воздействию ударной волны ядерного взрыва и взрыва зарядов разминирования.

Диаметр 320 мм
Высота 128 мм
Масса 9,5 ... 10 кг
Масса заряда 7,0 ... 7 кг
Температурный диапазон применения ±50 С

Противодесантная мина ПДМ - 1М

Противодесантная мина ПДМ - 1М предназначена для защиты прибрежной зоны морей, рек и озер от десантно - высадочных средств противника, преодолевающих водную преграду. Устанавливается под водой на грунт или ил. Мина состоит из стального корпуса, в котором размещен кумулятивный заряд ВВ направленный вверх, мачтового взрывателя, мачты и балластной плиты. Подрыв мины происходит при отклонении мачты в сторону днищем десантных плав.средств или машин - амфибий.

Диаметр с балластной плитой 800 мм
Высота с мачтой 1000 мм
Масса с балластной плитой 55 кг
Масса заряда 10 кг
Глубина установки 1,1 ... 2,0 м
Взрывоустойчивость не менее 6 метров
Штормоустойчивость до 5 баллов

Средняя прилипающая мина СПМ

Средняя прилипающая мина СПМ предназначена для повреждения боевой и промышленной техники, боевых и транспортных машин, подвижного железнодорожного состава и других объектов.
Мина состоит из пластикового корпуса, заряда ВВ, магнитов и взрывателя. Подрыв мины может производится электрическим, натяжным способом или через таймер. При подрыве мины части магнита создают дополнительные осколки.

Длина 280 мм
Ширина 115 мм
Высота 75 мм
Масса мины 3 кг

Масса заряда 1 кг
Сила притяжения мины к стальному листу 400 ... 600 Н
Глубина установки в воде до 10 метров
Температурный диапазон применения ± 40 С

Противотанковая мина ТМ - 83

Противотанковая мина ТМ - 83 предназначена для поражения танков и другой бронированной техники противника. Принята ТМ - 83 на вооружение Российской армии была в 1983 году.
Конструктивно мина ТМ - 83 состоит из деревянной платформы, направленного кумулятивного заряда, сейсмического, акустического и теплового датчиков. Мина не контактного действия, устанавливается на танкоопасных направлениях. При приближении танков и другой бронированной техники сейсмический датчик фиксирует их появление и мина переходит из режима ожидания в боевой режим. Далее акустический и тепловой датчики вычисляют скорость и направление движения танка и, при проходе танка на расстоянии меньше 50 метров от мины, происходит подрыв боевой части мины, состоящей из направленного кумулятивного заряда.

Высота 670 мм
Длина 455 мм
Ширина 377 мм
Масса 20,4 кг

Масса заряда 9,6 кг
Дальность поражения до 50 метров
Температурный диапазон применения -30 ... +50 С

Оружие под запретом. Часть 3. Противопехотные мины

От воздействия холодного оружия солдат мог отбиться штыком или саблей при наличии должной выучки. От пуль, бомб и снарядов, пусть и самых тяжелых, он мог укрыться в траншеях, блиндажах или других убежищах. От химического оружия его мог защитить противогаз. А вот от обыкновенных наземных мин защиты просто нет.
Наземные мины — это боеприпасы, которые устанавливаются неглубоко под землей или на самой поверхности. Они приводятся в действие от близости, присутствия или непосредственного воздействия человека или движущегося средства. Различают два типа мин — противопехотные и противотанковые. При этом последние опасны в первую очередь для тяжелой техники, тогда как противопехотные мины представляют серьезную угрозу для гражданского населения: они убивают или делают инвалидами стариков, женщин и детей. Именно этот факт и послужил причиной запрета противопехотных мин.

Запрет

Противопехотные мины были запрещены на основании документа, который вступил в силу 3 декабря 1997 года.

По состоянию на ноябрь 2010 года договор подписали 156 стран.

Основной запрещающий документ: Оттавский договор, или Конвенция о запрете противопехотных мин. Данный договор предусматривал запрет на использование, накопление запасов, выпуск и передачу противопехотных мин, а также предусматривал их постепенное уничтожение.

Подписанный в Оттаве договор предусматривал полный отказ стран от использования противопехотных мин. Уничтожение уже созданных запасов данного оружия должно было произойти в четырехлетний срок (исключение составлял минимальный запас мин, который был необходим для разработки методов их извлечения, обнаружения или уничтожения). Также в десятилетний срок должно было состоятся разминирование всех существующих минных полей. Подписанный текст договора предусматривал наличие специальных мер проверки со стороны ООН с передачей Генеральному секретарю данной организации отчетов о принимаемых мерах. Под действие договора не попали противотанковые мины, а также осколочные управляемые противопехотные мины направленного поражения, к которым относится знаменитая американская мина «Клеймор».

По состоянию на ноябрь 2010 года Оттавский договор подписали 156 стран, еще две страны подписали данный договор, но не ратифицировали его. 37 государств мира участниками данного договора не являются. В число стран, которые не стали подписывать данный договор, входят три постоянных члена Совета безопасности ООН: Россия, США и Китай. Помимо них, данный договор не стали подписывать Индия и Пакистан, а также большое количество стран Ближнего Востока. При этом некоторые страны заявили о принципиальном согласии с положениями документа и высказали намерения присоединиться к его исполнению в «разумные сроки». Первой страной мира, которая стала свободной от противопехотных мин, стала Руанда, произошло это в 2009 году.

Противопехотные мины

Основное значение противопехотных мин — это минирование местности, направленное против живой силы противника. По поражающему действию противопехотные мины делятся на осколочные и фугасные. А по принципу приведения в действия на мины натяжного или нажимного действия. При установке противопехотных мин очень большое значение имеет характеристика зоны поражения. К примеру, мины кругового действия чаще всего устанавливаются на открытой местности, а мины направленного действия обычно ставят с целью перекрыть узкие проходы (коридоры, тропы, просеки, овраги, дверные проемы в зданиях). Очень часто минами направленного действия пользуются снайперы, которые таким образом стараются обезопасить свой тыл.

Способ установки мин определяет их конструкционные особенности — незаметность среди растительности, способность не повреждаться при падении с высоты, автоматическое взведение взрывателя в боевое положение и многое другое. При этом противопехотные мины могут устанавливаться как вручную, так и при помощи специальных механизированных средств (миноукладчиков) или с помощью средств дистанционного минирования (ракетно-артиллерийские системы и авиация).

Использоваться противопехотные мины могут разнообразными способами: возможна установка единичных мин, в том числе мин-ловушек, а также создание сплошных минных полей. Обычно минные поля организуются таким образом, чтобы установившие их войска могли полностью просматривать и простреливать эти поля, не давая противнику проделать в них проходы. Минные поля могут применяться и в долговременной, и в полевой фортификации, при этом достаточно часто они используются с проволочными и иными видами заграждений. Минные поля могут быть созданы только из противопехотных или только из противотанковых мин, а также могут быть смешанными.

Самое страшное в противопехотных минах — это непреодолимым ужас от осознания того, что ты сам можешь стать своим убийцей. Всего один шаг или движение, которые трудно отнести даже к неловким или неверным, и ты активируешь мину. Такой страх перед минами может лишить мужества любого солдата — от ветерана до новичка. Чаще всего наиболее сильное воздействие мины оказывают именно на опытных воинов, которые уже успели стать свидетелями чьей-либо смерти на минах.

Основная заслуга противопехотных мин заключается в возможности остановки наступления даже численно превосходящих сил противника. Часто, после того как солдаты узнавали, что перед ними расположено минное поле, они отказывались идти вперед. Сдвинуть их не могли ни полевая жандармерия, ни комиссары с наганами. Стоит отметить, что вероятность поражения на двухрядном минном поле из противопехотных мин нажимного действия равняется 7%. То есть из 100 солдат, которые попадут на него, поражены будут лишь 7. Однако этого вполне достаточно для того, чтобы сорвать атаку противника. Часто солдаты просто отказываются идти вперед, настолько велик в них «минный страх».

Расцвет противопехотных мин пришелся на XX век. Они массово использовались в годы Первой мировой войны и идеально для нее подходили. После ее окончания специалисты посчитали противопехотные мины оружием, которое было присуще лишь прошедшему конфликту. Все внимание специалистов было приковано к трем новинкам — танкам, самолетам и ядовитым газам. Именно поэтому начало Второй мировой войны характеризовалось очень небольшим применением противопехотных мин. Немецкие войска успешно наступали и особо не нуждались в таком оружии, а французы и англичане практически совсем не имели никаких мин.

Однако дальнейший ход боевых действий привел к массовому использованию противопехотных мин всеми участвующими в конфликте сторонами. Было создано огромное количество образцов самого разного использования и уровня совершенства. Очень часто достаточно было оставить на совершенно безопасном поле 3-4 ящика из-под мин, разбросать вокруг упаковочную бумагу, а также несколько установленных или просто лежащих табличек «Мины!» Этого оказывалось достаточно для остановки продвижения пехоты противника, которая ожидала прибытия саперов.

При этом отношение к минам со стороны США и европейских государств серьезно изменилось во время войны в Корее в 1950-1953 годах. Выяснилось, что бойцы Северной Кореи, не имея такого количества танков, самолетов и артиллерии, которым обладал контингент ООН, наносили противнику ощутимые потери обыкновенными минами, которые часто были просто примитивны. Итоги, которые были подведены после завершения конфликта, показали, что мины обеспечили около 38% всех потерь в личном составе.

Оружие под запретом. Часть 3. Противопехотные мины

Во время войны во Вьетнаме противопехотные мины, которые использовались Вьетконгом, стали основой их боевых действий против американской армии. Необходимо понимать, что наиболее современным средствам ведения войны вьетконговцы могли противопоставить лишь мины и стрелковое оружие. Выяснилось, что даже этими простыми средствами, часто по-настоящему примитивными, можно в некоторых ситуациях очень хорошо нейтрализовать превосходство противника в любом ином виде вооружений. Во время этого конфликта мины дали уже от 60% до 70% всех потерь в составе американской армии, главным образом ранеными и искалеченными. Не в лучшем положении оказалась и армия СССР, которая в 1979 году втянулась в конфликт в Афганистане.

Именно война во Вьетнаме подтолкнула США к дальнейшему развитию противопехотных мин. Война показала, что недостаток тяжелого вооружения и танков вполне можно компенсировать активным применением пехоты, а также ведением партизанской войны. Дополнительным аргументом выступили военные действия в джунглях, во время которых американская армия систематически теряла контроль над существенными территориями Южного Вьетнама.

Начиная со второй половины 1960-х годов работы по созданию противопехотных мин одновременно шли по двум направлениям — создание средств дистанционного минирования и минимизация размеров мин. В конечном итоге комбинация двух этих направлений привела к созданию нового минного оружия, которое было еще более эффективно против пехоты противника. Минимизацию габаритов противопехотных мин, которая сопровождалась неизбежным уменьшением массы заряда, а значит и радиуса поражения, иногда преподносят как реализацию некой концепции «гуманного оружия», которое не убивает солдат противника, а только лишает их боеспособности. Но на самом деле разработчики мин руководствовались более прагматичными соображениями.

Оружие под запретом. Часть 3. Противопехотные мины

Прежде всего необходимо принять в расчет существенное удешевление самой мины. Если принять во внимание тот факт, что в радиус действия дорогой и мощной осколочной мины кругового действия как правило попадает не более 2-3 солдат противника, гарантированное выведение из строя одного солдата с помощью одной дешевой противопехотной мины выглядит вполне оправданным. Сюда же можно отнести и снижение затрат на транспортировку мин — обеспечение большего числа мин на единицу перевезенного веса.

Также дешевые мины позволяли организовывать минные поля высокой плотности, повышая вероятность поражения солдат противника. Помимо этого, интегральная надежность в данном случае повышается, так как отказ одной простой мины малого радиуса действия не повлечет за собой значительного уменьшения заградительных свойств минного поля в целом. Еще одной особенностью стало создание малогабаритных мин, которые помещались в пластиковые корпуса. Такие мины очень трудно поддавались оперативному поиску и разминированию. Достаточно сделать не обезвреживаемыми всего 10-15% мин, для того чтобы создать саперам противника серьезные трудности, в то время как по затратам это будет недорого.

Еще один плюс миниатюризации мин заключался в том, что ранение солдата обеспечивает массу проблем по его эвакуации с поля боя, а также с его последующей транспортировкой в тыл и лечением. Оказание помощи раненому отвлекает на себя большое количество квалифицированных военных, а также требует значительных затрат на подготовку медслужбы. Чаще всего солдаты, которые были поражены противопехотными минами, остаются инвалидами на всю жизнь, они не способны дальше нести военную службу и мало пригодны к занятости в тылу. Все это подрывает государственный бюджет расходами на социальное обеспечение и дальнейшее лечение, а большое число жертв войны плохо сказывается на патриотическом настроении общества. Помимо всего названного выше, миниатюризация противопехотных мин успешно решала и проблему с методами дистанционного минирования.

Источники информации:
http://www.popmech.ru/technologies/13660-oruzhie-vne-zakona-10-zapreshchennykh-vooruzheniy/#full
http://www.lki.ru/text.php?id=6452
http://www.arms.ru/mines/theory4.htm
https://ru.wikipedia.org

Основные противотанковые и противопехотные мины, — Студопедия.Нет

Порядок установки и обезвреживания.



Инженерные мины представляют собой заряды ВВ конструктивно объединенные со средствами их взрывания. Они предназначаются для устройства МВЗ и подразделяются на ПТМ, ППМ, противодесантные и специальные.

 В зависимости от назначения мины могут быть: фугасные, осколочные и кумулятивные. Основными элементами инженерных мин являются заряд ВВ, минный взрыватель, корпус.

 Минный взрыватель- это специальное устройство для инициирования взрыва заряда мины. Они могут быть: механические, электрические, электромеханические и электронные.

 Инженерные мины взрываются от воздействия на них объекта. В зависимости от характера воздействия, приводящего к взрыву, мины могут быть:

 - контактные (нажимного, натяжного, обрывного, разгрузочного действия)

 - неконтактные (магнитные, сейсмические, акустические и др.)

 - по истечению заданного времени.

Противотанковые мины предназначены для минирования местности против бронетанковой техники: танков, БТР, БМП и др. подвижной техники. ПТМ подразделяются на противогусеничные, противоднищевые, противобортовые.

 Противогусеничные мины подрываются при наезде на них гусеницей танка (колеса БТР, автомобиля) и обеспечивают разрушение ходовой части техники. К ним относятся мины: ТМ-57, ТМ-62, ТМ-72, ТМ-83.

 Противоднищевые мины подрываются при наезде на них гусеницей танка (колесом БТР) или под днищем танка, БТР, БМП. Мина ТМК-2.

 Противобортные мины поражают боевую технику в борт. Они представляют собой одноразовый гранатомет (РПГ-18) и взрыватель.

ТТХ основных противотанковых мин

|показатели                                |ТМ-62   |ТМ-57   |ТМК-2 |

|Диаметр мины, мм                    |320        |320        |307 |

|Высота мины, мм                      |128        |110        |265 |

|Материал корпуса                     |металл   |металл  |металл |

|Масса ВВ, кг                             |7-7,5      |6,5-7     |6-6,7 |

|Усилие                                      |150-550 |200-500 |80-120 |

|срабатывания, кг                       | | | |

|Марка взрывателя                     |МВИ-62 |МВЗ-57 |МЕК-2 |

Тип мины                        |противогусеничные |противоднищевая |

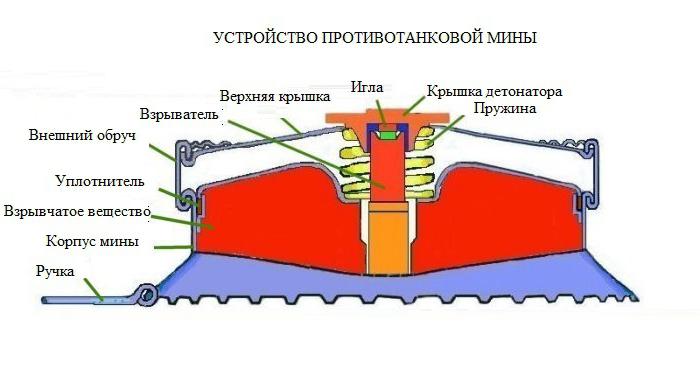

При наезде гусеницы или колеса на мину ТМ-62 верхняя крышка взрывателя скалывается и подается вниз освобождая предохранительные шарики, которые выкатываются и освобождают ударник. Ударник под воздействием пружины идет вниз и накалывает капсюль детонатора, который инициирует ВВ заряда. Происходит взрыв, и разрушают гусеницу или колесо.

 Мина ТМК-2 приводится в действие от штыревого взрывателя МВК-2. При движении танка днище отклоняется внутрь, нагибается трубка, которая поворачивает катушки и через тросик освобождает шарики. Шарики взрывателя выкатываются и освобождают ударник. Ударник выкалывает капсюль и воспламеняет заменитель. Через 0,3 сек. взрывается капсюль-детонатор и подрывает тротиловую шашку, от которого по детонирующему шнуру передаются взрыв основному заряду. При взрыве основного заряда формируется кумулятивная струя и пробивает днище танка.

 Более сложное устройство имеют неконтактные взрыватели. Неконтактные взрыватели могут срабатывать в различных условиях в зависимости от их конструкции. Одни срабатывают при прохождении танка, БТР, БМП над ними или рядом с ними, другие после прохождения определенного количества техники и т.д.

 Противопехотные мины предназначены для минирования местности против пехоты. Они бывают фугасными и осколочными. По приводу в действие: нажимного, натяжного или разгрузочного действия.

 Фугасные мины предназначены для поражения одного солдата, а осколочные могут поражать несколько человек.

 Осколочные мины натяжного действия, при взрыве поражают живую силу, находящуюся в зоне разлета осколков. Осколочные мины могут останавливаться в управляемом варианте. Осколочные мины бывают кругового поражения или направленного. Мины направленного действия при взрыве дают осколки в одном направлении.

 В зависимости от боевой обстановки мины могут устанавливаться в грунт или на поверхность грунта.

 ППМ фугасного действия, как правило, нажимного действия, срабатывают при нажатии на мину. Осколочные мины кругового поражения – натяжного действия. Они срабатывают при выдергивании чеки из взрывателя через тросик.





|Показатели                                         |ПМН    |ПОМЗ-2 |ОЗМ-72 |МОН-50 |

|Размеры: диаметр, мм                         |110        |60          |108        |- |

|Длина, мм                                           |-            |-             |-            |155 |

|Высота (ширина), мм                          |53         |107         |172        |226 |

|Масса заряда ВВ, кг                            |0,2        |0,075      |0,66       |0,7 |

|Масса мины, кг                                   |0,55      |1,2          |5            |2 |

|Марка взрывателя                               |МУВ-2 |МУВ-3  |МУВ-3  |Управл. |

|Усилие срабатывания, кг                    |6-28      |0,5-1,3     |2-6    |- |

|Тип мины                                            |Фугасные             |Осколочные |

|Радиус сплошного поражения, м    |-           |4             |25          |50х50 |



При установке ПТ мин вручную в грунт в летных условиях для них открываются лунки в соответствии с формой и размерами мин. Если грунт имеет травянистый характер, то дерн подрезается на площади 60х60 см. и отворачивается в сторону противника, открывается лунка для мины, мина устанавливается в лунку и обсыпается землей и утрамбовывается, затем маскируется. На месте установки мины земля выносится или разбрасывается. Запрещается установка мины в углубления и выбоины, а также рядом с пнями и валунами. ПТМ нажимного действия устанавливается в лунки таким образом, чтобы крышка мины в твердом грунте возвышалась над поверхностью грунта на 2-3 см, а в мягком грунте устанавливается вровень Необходимо знать, что установка ПТМ на поверхность грунта производится в следующих случаях:

 - при мерзлом или особо твердом грунте;

 - при наличие снежного покрова глубиной более 25 см;

 - при установке с вертолета;

 - при минировании непосредственно на боевых курсах наступающих танков противника (когда нет времени на установку мин в грунт).

 Во всех остальных случаях мины устанавливаются в грунт.

 При установке ПТМ типа ТМ-62 необходимо:

 - вывинтить (вынуть) пробку из мины и убедиться в правильности положения резиновой прокладки мины.

 - ввинтить взрыватель в мину и подтянуть его ключом.

 - установить мину в лунку или на поверхность.

 - снять с взрывателя предохранительную чеку и резко нажать кнопку
пускателя.

 - замаскировать мину.

При установке мин и их снятии необходимо соблюдать следующие меры безопасности:

обращаться с минами и взрывателями аккуратно, не бросая их на землю и не ударяя по ним;

ввинчивать запал во взрыватель и вставлять взрыватель в мину разрешается только одному человеку на месте установки мины;

проверять перед установкой внешним осмотром исправность мин и взрывателей;

запрещается применять взрыватель МУВ-2 без предохранительной чеки и металлоэлемента;

не надавливать на взрыватель, если он туго входит в мину, и не ударять по взрывателю при его завинчивании в мину;

завинчивать (вставлять) запал во взрыватель осторожно, не надавливать и не ударять по запалу, если он туго входит во взрыватель;

снимать чеку одному человеку, вблизи не должно быть посторонних лиц и машин;

не расшатывать взрыватель и не ударять по нему при извлечении его из мины;

не снимать, а подрывать на месте установки зарядами ВВ мины с частично разрушенными (деформированными) корпусами и мины, вмерзшие в грунт.

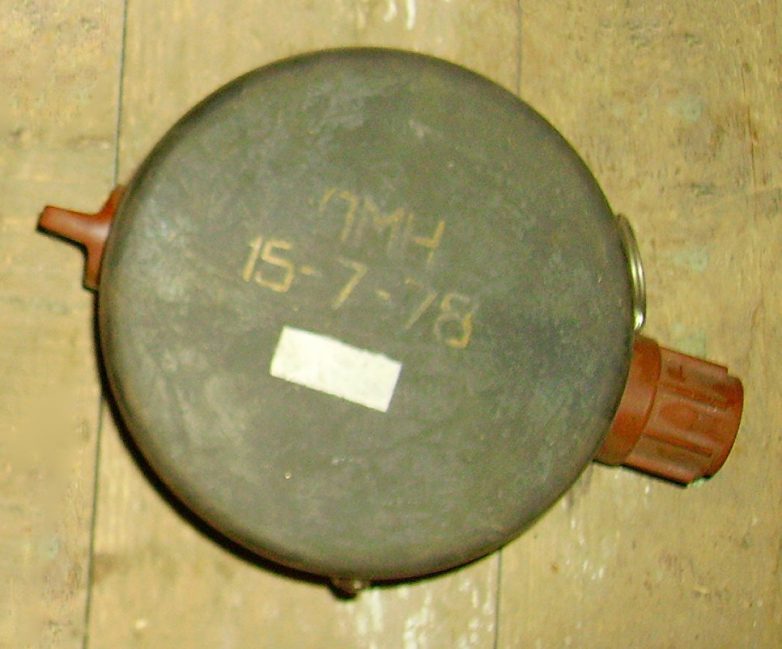

Противопехотная мина ПМН имеет пластмассовый корпус. Принцип действия мины: при нажатии на мину крышка и шток опускаются; боевой выступ штока выходит из зацепления с ударником, он освобождается и под действием боевой пружины накалывает запал, который, взрываясь, вызывает взрыв мины.

Снимать установленные противопехотные фугасные мины категорически запрещается.

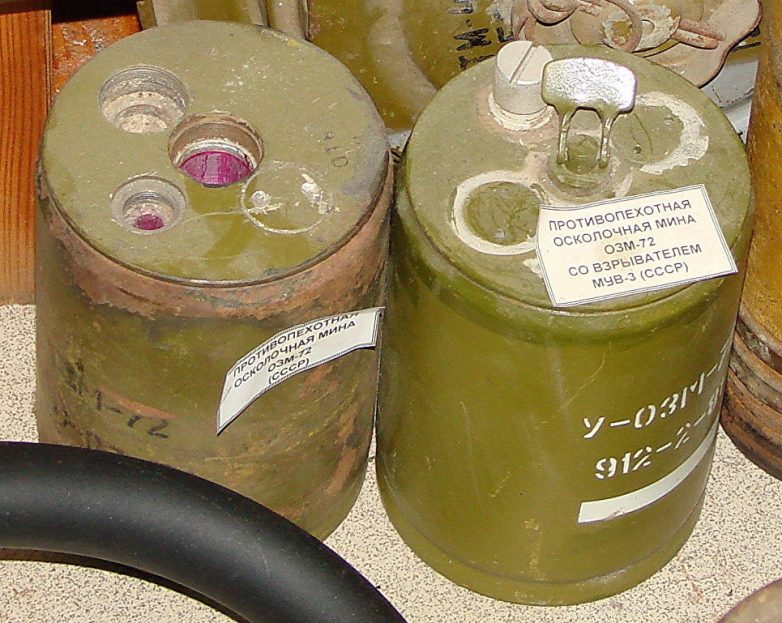

Противопехотная осколочная мина ОЗМ-72 кругового поражения. Принцип действия мины: при натяжении проволочной растяжки срабатывает взрыватель МУВ-3 и накалывает капсюль-воспламенитель; огонь воспламеняет вышибной заряд; под действием пороховых газов корпус выбрасывается из направляющего стакана, при этом тросик разматывается; при вылете корпуса мины на высоту, равную длине тросика, сжимается боевая пружина, клиновидный замок освобождает ударник, который под действием боевой пружины накалывает капсюль-воспламенитель, взрываются капсюль-детонатор № 8-А, дополнительный детонатор и заряд мины; осколки, заключенные в корпусе, разлетаясь в стороны, наносят поражение.

Снимать установленные противопехотные мины ОЗМ-72 категорически запрещается.

Противотанковая мина ТМ-62М может применяться с взрывателем МВЧ-62. Принцип действия мины: при наезде на щиток взрывателя он опускается, его втулка с капсюлем-детонатором М-1 упирается в детонатор; при дальнейшем нажатии чеки срезаются, шарики освобождают ударник, который под действием боевой пружины накалывает капсюль-детонатор М-1, вызывая его взрыв и взрыв мины.

Для снятия мины необходимо:

убедиться в том, что мина установлена в извлекаемое положение;

снять с мины маскировочный слой;

перевести взрыватель из боевого положения в транспортное;

снять мину с места установки, очистить ее от грунта и осмотреть на предмет выявления повреждений;

уложить исправную мину в упаковку.

При переводе взрывателя МВЧ-62 из боевого положения в транспортное необходимо:

снять резиновый колпачок с переводного крана;

ключом повернуть переводной кран по ходу часовой стрелки на три четверти оборота, при этом кнопка пускателя должна подняться вверх;

повернуть ключ в исходное положение и вынуть его из гнезда;

надеть резиновый колпачок;

надеть на кнопку пускателя предохранительную чеку и запереть ее защелкой.

Противотанковые мины ТМ-62 с взрывателем МВЧ-62 разрешается переносить и транспортировать в окончательно снаряженном состоянии.

Противотанковая мина ТМ-57 применяется с взрывателем МВЗ-57.

Для снятия мины необходимо:

Убедиться в том, что мина установлена в извлекаемое положение;

снять с мины маскирующий слой;

вывинтить взрыватель из мины;

перевести взрыватель из боевого положения в транспортное и ввинтить его в мину;

снять мину с места установки.

Противотанковая кумулятивная мина ТМК-2 взрывается под днищем танка или другой техники.

Для снятия мины необходимо:

снять удлинитель;

снять маскировочный слой грунта до обнаружения верха стакана;

вывинтить взрыватель;

вывинтить запал из взрывателя;

ввинтить пробки в стакан и навинтить защитный колпачок на взрыватель;

откопать осторожно мину;

извлечь мину из лунки;

положить запал, взрыватель и мину в упаковку раздельно.

Самые опасные противопехотные мины - Свободная Пресса

Современные войны невозможно представить без минных полей, растяжек-ловушек против пехоты и противотанковых мин. Жестокий характер ранений, получаемых при подрывах на минах, не останавливал конструкторов-изобретателей, а только подстегивал их фантазию.

Двести миллионов мин

Первые мины появились более пяти веков назад. Поначалу они представляли собой пороховые заряды, которые закладывались под укрепления противника. Собственно, задачей сапера и было ведение подкопов и рытье траншей. Во время осады города или крепости мины закладывали под стены. В начале XIX века благодаря разработкам англичанина Бикфорда появились огнепроводные шнуры, что расширило возможности подрывных дел мастеров.

Противопехотные мины появились уже в Гражданскую войну в США и даже Русско-турецкую кампанию. Открытие новых взрывчатых веществ вроде динамита и тротила привело к появлению первых фугасов, которые можно считать прообразами современных мин.

Мины заводского производства широко использовались в Русско-японскую войну. Появились танки, разработали и противотанковые мины. Кстати, параллельно возникли и миноискатели. В Великую Отечественную войну было более сорока видов мин, а общее их число превысило двести миллионов.

В послевоенные годы военная мысль стала развиваться в сторону минимизации устанавливаемых зарядов. На первый взгляд, это говорит о пущей гуманизации оружия как такового, ранящего гораздо чаще, чем убивающего. Однако есть и другое мнение, более прозаическое и циничное. Солдат с оторванной ступней уже не вернется в строй. Чтобы эвакуировать его с поля боя, необходимы усилия сразу нескольких солдат и военных медиков. Да и на гражданке инвалид имеет мало шансов найти работу, стать полноценным членом общества. Это лишь дополнительная нагрузка на бюджет страны, участвующей в войне.

ПМН — нажимная и чувствительная

Дабы не перегружать читателя информацией, остановимся сегодня только на противопехотных минах. Одна из наиболее известных — ПМН (противопехотная мина нажимная) — была принята на вооружение в СССР в 1950 году. Едва ли не самая мощная фугасная мина в мире. Очень чувствительная к нажиму. Из-за этого обезвреживать эту мину не рекомендуется. Из названия понятно, что взрыв происходит при наступлении ногой на крышку.

Кроме СССР эту мину производили еще полтора десятка стран. До сих пор состоит на вооружении российской армии. Именно эта мина получила прозвище — «черная вдова». То ли из-за мощности, то ли из-за черной крышки. Специалисты утверждают, что эту мину можно встретить в любой стране, где имел место военный конфликт.

Технические характеристики

Корпус — пластмасса

Масса — 550 гр.

Масса взрывчатого вещества (тротил) — 200 гр.

Диаметр — 11 см

Высота — 5,3 см.

Чувствительность — 8−25 кг

Бьющая по ногам

ПМН-2 была принята на вооружение в конце 60-х прошлого века. Отличалась от ПМН резиновым сильфоном. Тоже специализировалась на выведении из строя пехоты противника. Наступивший на нее практически гарантированно лишался стопы и получал сильнейшие ожоги. Иногда серьезно страдала и другая нога. Ударная волна могла лишить сознания. Зачастую смерть наступала от большой потери крови или болевого шока.

Технические характеристики

Корпус — пластмасса

Диаметр — 120 мм

Высота — 54 мм

Масса — 0,4 кг

Масса взрывчатого вещества — 0,1 кг

Тип ВВ — ТГ-40 (смесь тротила с гексогеном)

Усилие срабатывания — 15−25 кг

Время взведения — 30−300 с

Срок боевой службы — до 10 лет

Не извлекаемая, самоликвидирующаяся

ПМН-3 отличалась от ПМН-2 главным образом электронной начинкой, которая позволяла установить таймер на самоликвидацию. Потребность в этой опции возникла в 70-е годы, когда изменились условия ведения боя, и возросла мобильность войск. Подчас собственные минные поля становились непреодолимой преградой. Потому очень удобно было иметь под рукой мины, которые переставали таить опасность для солдат через какой-то промежуток времени. ПМН-3 можно было установить на самоликвидацию через 12 часов, сутки, двое, четверо и даже восемь суток.

Кроме того, ПМН-3 обладала способностью взрываться при попытке разминирования. Это происходило при наклоне мины на угол более 90 градусов.

Технические характеристики

Тип — фугасная нажимного действия с самоликвидацией

Диаметр — 122 мм

Высота — 54 мм

Масса — 0,6 кг

Масса заряда ВВ — 0,08 кг

Усилие срабатывания нажимного датчика — 5,1−25,5 кг

Противопехотные осколочные

Мины ПОМЗ-2 и ПОМЗ-2М прозвали минами-растяжками. Взрыв происходит при задевании за проволочную растяжку, когда солдат противника невольно выдергивает боевую чеку взрывателя.

Как на многих гранатах для лучшего дробления корпуса на его наружной поверхности сделана насечка. Разумеется, для маскировки такие мины лучше устанавливать на местности, имеющей растительность — деревья, кустарники, траву. При этом необходимо помнить, что мина может сработать, если на проволочную растяжку упадет ком снега или тяжелая ветка. При установке мины на грунте используют небольшие колышки.

Технические характеристики ПОМЗ-2

Тип — противопехотная осколочная кругового поражения

Корпус — чугун

Диаметр — 6 см

Высота корпуса — 13 см

Масса корпуса без ВВ — 1,5 кг

Масса заряда ВВ — 75 г

Тип ВВ — тротил

Тип датчика цели — натяжной

Длина датчика цели (в одну сторону) — 4 м

Усилие срабатывания — 1−1,7 кг

Радиус сплошного поражения — 4 м

«Фурия» или «злюка»

Противопехотная мина ОЗМ-72 (осколочно-заградительная) относится к типу выпрыгивающих. Взрыв сопровождается жутким звуком разлетающихся роликов или шариков, коих в каждом устройстве содержится более двух тысяч. По сей день считается одной из самых эффективных мин кругового действия.

Мина подрывается на высоте примерно 90 сантиметров над землей. Противник задевает ногой за проволочную растяжку, срабатывает вышибной заряд, который и подбрасывает мину. Самоликвидатора в мине нет, не защищена она и от обезвреживания, но очень чувствительный взрыватель делает ее опасной для саперов. Разминирование происходит с помощью «кошек» (их подтягивание производится из укрытия).

Технические характеристики

Корпус — сталь

Диаметр — 10,8 см

Высота (без взрывателя) — 17,2 см

Масса — 5 кг

Масса заряда ВВ — 660 г

Тип заряда — литой тротил

Высота разрыва мины — 60−90 см над поверхностью грунта

Количество поражающих элементов — 2400 шт.

Тип поражающих элементов — стальные шарики (ролики, цилиндрики)

Радиус сплошного поражения — 25−30 м

Тяжелая и нецензурная

Взрыв противопехотной мины МОН-50 производится оператором с пульта управления при появлении противника в секторе поражения или же при задевании противником за натяжной датчик (проволочку) взрывателя. Позже была выпущена модификация МОН-90. Но из-за существенного увеличения габаритов и массы (до 12 килограмм) солдаты ее невзлюбили и дали мине нецензурное прозвище. Какое — догадаться не трудно.

Технические характеристики

Тип — противопехотная осколочная направленного действия управляемая

Корпус — пластмасса

Длина — 22,6 см

Высота — 15,5 (со сложенными ножками) см

Ширина — 6,6 см

Масса — 2 кг

Масса заряда ВВ (ПВВ-5А) — 700 г

Количество поражающих элементов — 540 шт.

Дальность поражения легкового и грузового автотранспорта и живой силы в нем — до 30 м

Фото: Сергей Жуков/ ТАСС

Самые смертоносные противопехотные мины СССР / Назад в СССР / Back in USSR

Противопехотные мины считаются негуманным средством ведения войны, однако большинство государств продолжают активно ими пользоваться. Главный поражающий фактор этого оружия — страх солдата перед невидимой опасностью — останавливал наступление целых дивизий. Дешево, сердито и эффективно.
Перед вами подборка самых опасных противопехотных мин, стоявщих на вооружении советской, а ныне российской армии.

«Ведьма»

Осколочная заградительная мина ОЗМ-72 была разработана в СССР еще в начале 70-х годов, но до сих пор стоит на вооружении. Это очень коварное и опасное оружие, относящееся к классу так называемых прыгающих мин. Конструктивно она состоит из стального «стакана», вышибного заряда и боевой части, в которой 660 граммов тротила и 2400 поражающих элементов. Срабатывание «ведьмы» происходит после того, как неосторожный солдат задевает ногой проволочную растяжку. Вышибной заряд выбрасывает мину из «стакана» вертикально вверх. Ее детонация происходит на высоте от 60 до 80 сантиметров. Радиус сплошного поражения ОЗМ-72 — 25 метров. Остаться невредимым после ее подрыва весьма затруднительно.
Мины ОЗМ-72
«Ведьма» прошла боевое крещение в Афганистане, где минировали горные перевалы и ущелья. ОЗМ-72 показала себя эффективным и простым, но, к сожалению, неразборчивым оружием. Двадцатого апреля 1984 года в ходе Панджшерской операции на «Ведьме» подорвались бойцы 345-го парашютно-десантного полка. Одна-единственная мина мгновенно убила 13 и ранила 14 человек. Позже выяснилось, что ее установили советские войска в ходе предыдущей операции.

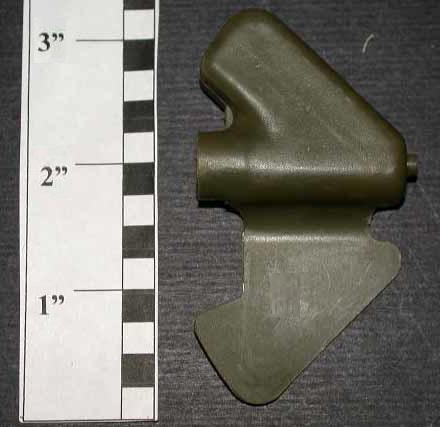

«Лепесток»

Противопехотную фугасную мину ПФМ-1 «Лепесток» никогда не устанавливают на местности вручную. Эти небольшие взрывные устройства, каждое массой всего 800 граммов, выполнены из полиэтилена и разбрасываются на местности с помощью средств дистанционного минирования. В Афганистане ими «засеивали» проблемные участки советские штурмовики Су-25. Коричневый или зеленый силуэт длиной 12 и шириной 6,5 сантиметра можно разглядеть на местности далеко не всегда, особенно в темное время суток.

«Бабочка» фугасная противопехотная мина ПФМ-1 («Лепесток»)
«Лепесток» — жестокая мина. Гарантированно убить человека 37 граммов взрывчатки неспособны, поражение наносится за счет травмирования нижней части ноги. При взрыве практически не образуется убойных осколков, за исключением металлических деталей механизма в центральной части мины. Однако стопу отрывает начисто. Нарвавшееся на минное поле подразделение быстро теряет боеспособность. Раненого нужно перевязать и вынести в безопасное место. Вряд ли стоит уточнять, что деморализующий фактор у коварного «Лепестка» огромный.

«Монка»

Противопехотная осколочная мина направленного поражения МОН-50 была разработана в 1960-х — 1970-х годах и до сих пор остается одной из самых эффективных. Ее можно устанавливать на грунт, в снег, у входов в помещения, крепить на деревьях. Подрыв мины производит оператор с пульта управления при появлении противника в секторе поражения или при задевании натяжного датчика взрывателя. Все живое в секторе по горизонту 54 градуса и на высоте от 15 сантиметров до 4 метров «выкашивают» 540 поражающих элементов.

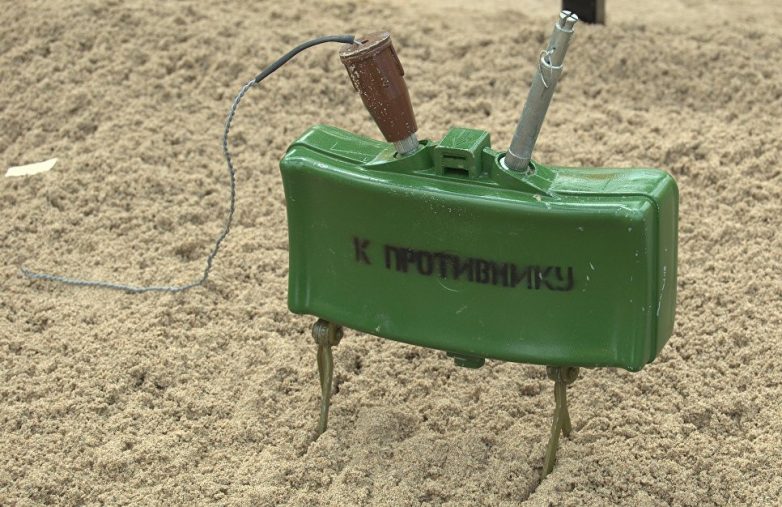

Противопехотная мина МОН-50
МОН-50 идеальна при организации засад на пути следования колонн противника. Семьсот граммов взрывчатого вещества и сотни поражающих элементов способны вывести из строя даже армейский грузовик. А чтобы точно рассчитать сектор поражения, минер может воспользоваться специальным прицельным приспособлением в верхней части «монки».

«Черная вдова»

Нажимная противопехотная мина ПМН стоит на вооружении инженерно-саперных подразделений Российской армии с 1950 года, а также ряда стран СНГ и дальнего зарубежья. «Черная вдова», как ее прозвали во время войны во Вьетнаме американские военные, является довольно мощной фугасной миной. Она не снаряжается поражающими элементами, повреждения цели наносит взрывчатое вещество — 200 граммов тротила. Небольшой вес изделия (550 граммов) позволяет подразделению саперов набрать этих мин с запасом и быстро превратить широкий участок местности в непроходимое «болото» для пехоты противника.

ПМН-1 противопехотная мина производства 1978 года
Детонация, как следует из названия, происходит при нажатии на крышку мины. Такой взрыв приводит к смерти либо к очень тяжелым ранениям. Эту мину можно было встретить в любой стране, затронутой вооруженным конфликтом во второй половине прошлого века. Именно ПМН лишила ноги одного из главарей чеченского бандподполья Шамиля Басаева, когда он с сообщниками в январе 2000 года прорывался из Грозного.

«Отек»

Принята на вооружение в 1986 году. Противопехотную осколочную мину натяжного действия ПОМ-2 «Отек», как и ПФМ-1, устанавливают на местности способом дистанционного минирования. Особенность этого оружия — его самостоятельный «характер». После падения ПОМ-2 на грунт начинается процесс ее приведения в боевое положение, который длится около минуты. Сначала раскрываются замки шести подпружиненных лопастей, которые, откинувшись в стороны от корпуса, поднимают его в вертикальное положение. Затем из верхней части корпуса отстреливаются в разные стороны четыре грузика-якоря, вытягивающие за собой тонкие обрывные провода. С этого момента мина находится в боевом положении, и начинается отсчет времени боевой работы, который может составлять от 4 до 100 часов. По истечении этого времени боеприпас самоликвидируется.

ПОМ-2
Взрыв мины происходит при обрыве любого из четырех проводов. Радиус сплошного поражения — до 16 метров. ПОМ-2 обеспечивает круговое поражение целей. При этом снять ее невозможно — «Отек» является неизвлекаемым и необезвреживаемым.

технические характеристики. Виды и названия противотанковых мин

Мины - это простейшие роботы, предназначенные для уничтожения наступательного потенциала противника. Устройство их может быть разным, но суть одна. Без участия человека или при дистанционном их приведении в действие они взрываются, образуя поражающие факторы, главными и наиболее распространенными из которых являются ударная волна и поток поражающих элементов (или кумулятивная струя). Чем отличается мина противотанковая от противопехотной? Об этом пойдет рассказ.

мина противотанковая

История минного оружия

Этот вид инженерных вооружений известен давно. Само слово mine раньше означало не устанавливаемый заряд с взрывателем, а некий подкоп под фортификационное сооружение, прорываемый с целью нанесения ущерба его оборонным свойствам. Этот лаз давал возможность проникать за крепостные стены, а более масштабные выработки грунта способствовали разрушению башен и других сооружений, препятствующих атаке. Затем, по мере развития военных технологий, эти подземные ходы все чаще стали снабжать пороховыми зарядами для того, чтобы процесс сокрушения бастионов происходил более интенсивно. Параллельно с изменением конструкции самих зарядов совершенствовались и взрыватели к ним. Достижения в области электротехники упростили задачу дистанционного подрыва. Во время Крымской войны впервые были широко применены морские мины. Гражданская война северян и южан, в результате которой произошло объединение США (1861-1865), положила начало массовому применению минных полей во время оборонительных операций. Противопехотные мины в виде образцов, сходных с современными, были испытаны во время Первой мировой. Тогда к ним относились как к мере вынужденной, применимой только в тех случаях, когда требовалось создать барьер, затрудняющий наступление превосходящего противника.

Мины разные нужны

Противопехотные мины причиняли ущерб не только солдатам, но и лошадям, составлявшим основную тягловую силу армий в начале XX века. Появившиеся механические транспортные средства, в том числе и бронированные, также страдали от зарытых в землю зарядов, но особой конструкции, предназначенной для уничтожения тогдашних танков, неповоротливых и уязвимых, еще не изобретали. Ситуация изменилась к тридцатым годам, когда стратегам, мыслящим перспективно, стало ясно, что будущая война станет мобильной, и главенствующую роль в ней будут играть авиация и бронетанковые войска. Об авиации разговор особый, как показала история современности, есть и против нее средства, срабатывающие автоматически… Но об этом позже. А пока возник новый вид инженерного вооружения - мина противотанковая. При всем принципиальном сходстве со своей противопехотной «сестрой» она существенно от нее отличается. Задача, которую решали конструкторы, проектируя этот заряд со взрывателем, была другой.

лепестки мины

Какой должна быть противопехотная мина

Устройство, создаваемое для эффективного поражения живой силы, должно отвечать ряду требований тактического характера. При взрыве следует создавать большое количество осколков, летящих с достаточной скоростью, чтобы причинить максимальный ущерб. При этом мина должна быть легкой, иначе саперам будет тяжело ее носить и устанавливать. Примером могут служить так называемые «Лепестки». Мины типа ПФМ-1 и ПФМ-1С скопированы с американских образцов под названием «Зуб дракона» (Dragontooth) - BLU-43. Они имеют очень скромные размеры, но причиняют значительный ущерб живой силе, выполняя сразу две задачи. Во-первых «Лепестки», как правило, не наносят летальных травм, а лишь калечат вражеских солдат, что создает дополнительную нагрузку на экономику неприятельской державы. Во-вторых, они могут самоликвидироваться (в модификации «С»), что очень важно при подготовке наступления.

противопехотные мины

Т-35 и Т-42 против Т-34

Мина противотанковая, как явствует из ее названия, служит для поражения бронетехники. Задача, которую ставят саперы, устанавливая ее, состоит как минимум в повреждении ходовой части танка. Ранее считалось, что этого достаточно для того, чтобы задержать неприятельское наступление. Например, немецкая противотанковая мина Т-35, применявшаяся Вермахтом во время Второй мировой войны против войск Красной Армии и союзников, имела толовый заряд массой немногим более 5 кг. Такие же характеристики примерно были и у Т-42, оба образца имели металлический корпус, что облегчало их обнаружение электрическими магнитными миноискателями. Труднее саперам было найти деревянные, которые изготавливались кустарным способом в конце войны, но и заряд их был, как правило, не очень мощным. Срабатывала практически каждая мина противотанковая того времени при наезде на нее гусеницы, взрыватели были контактными.

После войны

Война окончилась, а танки остались. И состояли они на вооружении стран, совсем недавно бывших союзниками, а теперь ставших потенциальными противниками. Опыт, накопленный в сражениях, привел к совершенствованию противотанковых средств, в том числе и мин. К тому же и инженеры с учеными не сидели, сложа руки. Накопленный боевой опыт выявил наиболее уязвимые участки бронетехники, по ним и должны были наносить удары новые усовершенствованные образцы. Для того чтобы усложнить обнаружение, корпуса начали изготавливать из пластика, однако это привело к другой проблеме. При утере карт минных полей работа саперов значительно затруднялась. Зато расширилось многообразие взрывателей и способов огневого воздействия на бронетехнику.

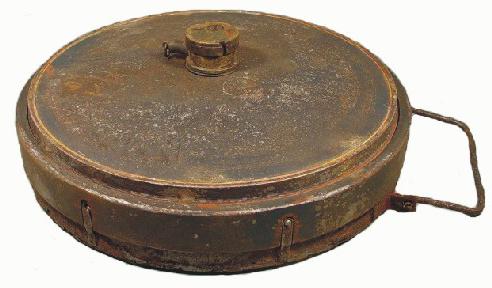

немецкая противотанковая мина

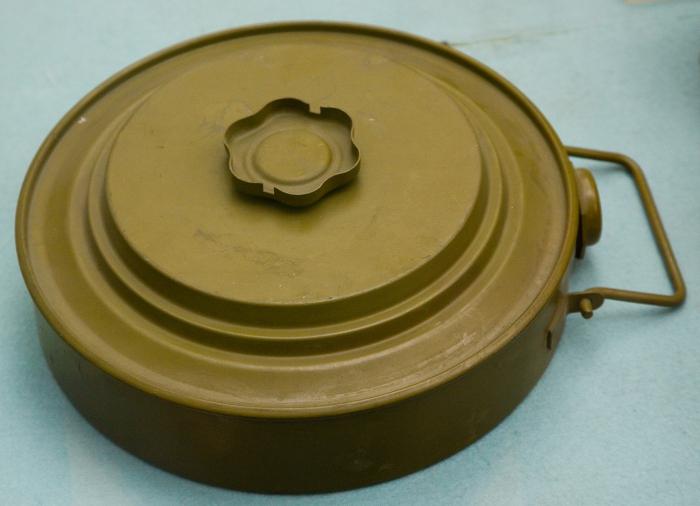

ТМ-62

Наиболее простой считается советская мина противотанковая ТМ-62М. Ее конструкция повторяет общие идеи зарядов предыдущих десятилетий. Корпус выполнен из металла, взрыватель контактный и выдерживает нагрузку до 150 кг, что исключает ее случайную активацию. Ее можно устанавливать при помощи механизированных средств (например, гусеничного минного заградителя ГМЗ или вертолетных систем), что увеличивает скорость минирования местности. Масса заряда – 7 кг, общий вес – 10 кг. По своей сути, это фугас, основное действие - ударно-воздушное. После наезда на ТМ-62М у танка выходят из строя катки, частично разрушается корпус, экипаж получает сильную контузию, и если люки закрыты, погибает. Главные достоинства этой мины – простота, высокая мощность, технологичность изготовления, дешевизна и надежность. На ее базе создана целая серия боеприпасов, отличающихся по весу и форме.

мина противотанковая тм 62м

Усложнение задачи

Наиболее уязвимым местом любого танка считается его днище. Тоньше броня и по бокам, и в районе моторного отсека, но для успешного поражения любой единицы бронетехники достаточно взорвать заряд под ней. При всех своих достоинствах мина ТМ-62М срабатывает не под днищем, а при наезде на нее гусеницы, и большая часть удара воздушной волны приходится в сторону от боковой части корпуса, что снижает вероятность детонации боекомплекта. К тому же в данном случае важную роль играет фактор скрытности. Диверсант может установить заряд на пути следования вражеской техники, но вес его должен быть относительно небольшим. Противотанковая мина ТМ-72 устроена сложнее. Она по своей природе кумулятивная. Это означает, что при ее активизации возникает мощная направленная струя раскаленного газа, способного пробить толстую броню. Но и это еще не все, взрыватель мины обеспечивает некоторую задержку, что гарантирует подрыв в средней части движущегося танка, как раз там, где находятся самые важные и уязвимые узлы – боезапас и трансмиссия. Устройство реагирует на изменение магнитного поля, что объясняет его некоторую «капризность» и вероятность случайного срабатывания. Это недостаток всех подобных боеприпасов. К тому же ТМ-72 достаточно просто обезвредить тралением. Если, конечно, у противника есть информация об опасности минирования.

мины рф

Механический вариант

Примерно так же действует и мина противотанковая ТМК-2, считающаяся более надежной. Отличием ее является взрыватель, работающий по механико-рычажному принципу. Штыревой датчик цели торчит из грунта, на боевой взвод мина становится после его отклонения от горизонтального положения, и через короткий промежуток времени (от трети до половины секунды, этого достаточно, чтобы танк продвинулся на полкорпуса) заряд взрывается, образуя кумулятивную струю. Масса ВВ составляет 6 кг. Разрушение боевой машины гарантировано, но, несмотря на большую по сравнению с ТМ-72 надежность, один недостаток остался: обезвредить эти боеприпасы относительно просто. Обнаружение для опытного сапера выступающих из грунта штырей тоже большой проблемы не составляет.

мина противотанковая тм 62м

По бортам

Не только гусеницы и днище становятся мишенью для противотанковых мин. Довольно удачной представляется конструкция ТМ-73, представляющая собой комплект из обычного гранатомета «Муха», средств его крепления на местности и взрывателя обрывного действия. Иными словами, базука стреляет, когда вражеская техника нарушает целостность растяжки. Интереснее устроена мина ТМ-83. Она устанавливается на грунт, в качестве станины используется ее футляр. После приведения заряда в боевое положение начинает работать сейсмический датчик, реагирующий на вибрации земли. Если таковое зафиксировано, включается инфракрасный целеуказатель. Кумулятивное ядро пробивает броню толщиной в дециметр с расстояния до 50 метров. Если тепловой след не обнаружен, мина приходит в исходное состояние и ждет следующей цели.

тм 72

И даже средство ПВО

Вертолеты и штурмовики часто называют летающими танками. Это вполне справедливо, ведь авиация может сегодня иметь мощное бронирование, артиллерийское вооружение, «заимствованное» у наземной техники, не говоря уже о ракетах. Мины РФ и других стран рассчитаны на борьбу с низколетящими объектами - как самолетами, так и вертолетами. Примером может служить высокотехнологичное устройство ПВМ, разработанное в 1990-х годах и предназначенное для поражения летательных объектов кумулятивным ядром. Система наведения работает по двум каналам (акустическому и инфракрасному). «Лепестки» мины в боевом положении раскладываются, образуя основание, датчик за километр определяет звук летящей цели, затем тепловой сенсор наводит на нее боеприпас. Взрывчатое вещество, заключенное в сферическую раковину, выстреливается со скоростью 3 км/с и пробивает броневую защиту толщиной 12 мм. Дистанция поражения не ниже ста метров. Устанавливаться противовертолетная мина может вручную и с авиационных средств. Атака вражеских «летающих танков» будет отбита.

Неконтактное взрывательное устройство НВУ-П «Охота»

Появление новых мин различных классов приводит к разработке методик их обезвреживания. Конструкторы, мин, в свою очередь, реагируют на подобную деятельность своих «конкурентов» и разрабатывают новые виды вооружения, все труднее и труднее поддающиеся разминированию. Одним из результатов подобной гонки стало появление неконтактного взрывательного устройства НВУ-П «Охота». Этот прибор предназначается для управления противопехотными минами и не оставляет саперам противника шансов для обезвреживания.
Устройство НВУ-П было разработано в семидесятых годах прошлого века с целью повышения эффективности противопехотных минно-взрывных заграждений. Характерным недостатком всех противопехотных мин, существовавших в то время, была достаточно высокая вероятность обнаружения, что способствовало их обезвреживанию или уничтожению при помощи специальных средств. Таким образом, для повышения эффективности минных полей требовалось некое новое оружие, способное заранее реагировать на приближение бойцов или саперов противника и срывать любые попытки обнаружения или обезвреживания.

Результатом предварительных работ по новому проекту стало формирование общего облика перспективного комплекса. Было предложено применять комплект, состоящий из нескольких противопехотных мин и специального взрывательного устройства, осуществляющего их подрыв. Подобная архитектура системы позволяла обеспечить максимальную боевую эффективность, а также сулила некоторые другие преимущества.

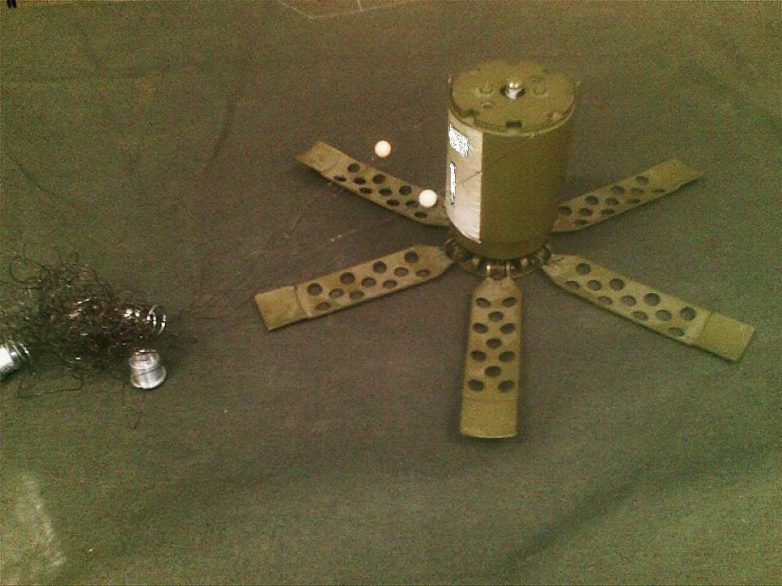

Устройство НВУ-П без дополнительного оборудования. Фото Otvaga2004.mybb.ru

В составе комплекта, получившего название «Охота», могут применяться противопехотные мины различных типов, соответствующие определенным требованиям. В первую очередь, это выпрыгивающие ОЗМ-72. Кроме того, возможно применение иных боеприпасов, таких как МОН-50 или их аналоги, ПОМЗ-2 и другие. Таким образом, изделие НВУ-П предназначается для управления всеми минами, которые могут оснащаться электронакольными устройствами НМ.

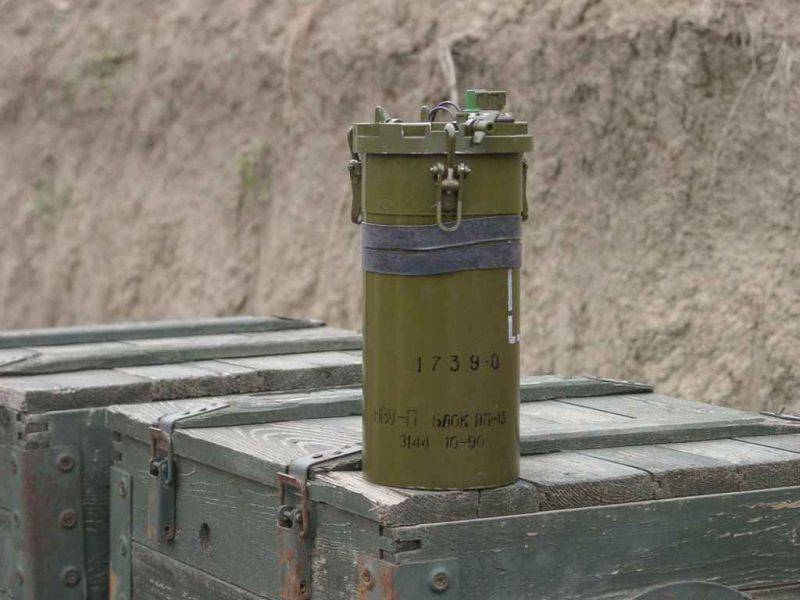

Взрывательное устройство НВУ-П внешне представляет собой металлический цилиндр с несколькими разъемами и другими элементами на верхней крышке. Крышка выполняется съемной и удерживается на своем месте несколькими откидными замками. Для обслуживания устройства она может сниматься. В частности, демонтаж крышки и присоединенных к ней деталей используется при установке элементов питания.

Корпус НВУ-П имеет диаметр 15,5 см и высоту 36 см. Устройство в сборе весит 4,2 кг. Такие габариты позволяют одному саперу переносить полный комплект «Охота» в составе взрывательного устройства, пяти мин, проводов и т.д.

На крышке устройства предусмотрены несколько разъемов. Один предназначается для подключения датчика цели, в шесть других вставляются штекеры линий управления взрывными устройствами. Кроме того, имеются отдельные разъемы для подключения «Охоты» к блоку тестирования и настройки, а также для соединения с пультом дистанционного управления типа МЗУ. Также предусматривается светодиодный индикатор, предназначенный для вывода информации о состоянии взрывательного устройства в ходе подготовки к работе. Для работы в автономном режиме имеется резьба для установки взрывателя МУВ-4.

Неконтактное взрывательное устройство НВУ-П «Охота»

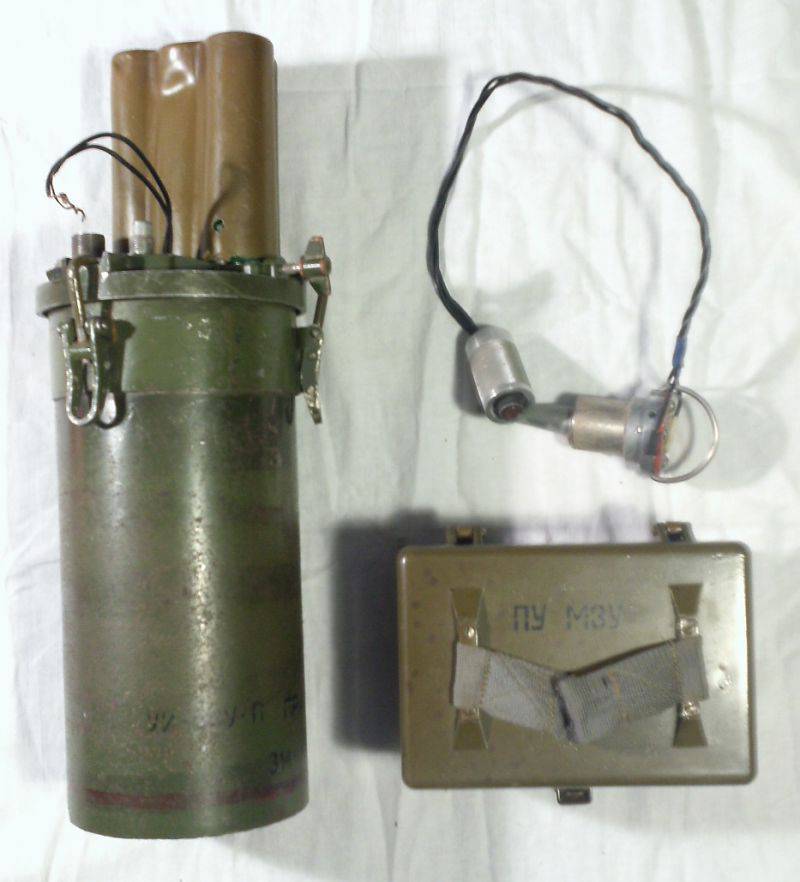

НВУ-П и дополнительное оборудование. Рисунок Army.lv

Устройство «Охота» условно разделяется на исполнительно-распределительный прибор, сейсмический датчик цели и батарейный блок. Кроме того, оно комплектуется несколькими электронакольными устройствами, катушками с кабелями, элементами питания и т.д. Также в состав комплекта включаются до пяти противопехотных мин соответствующей модели. С целью самоуничтожения устройство комплектуется тротиловой шашкой.

Внутри цилиндрического корпуса устройства НВУ-П располагается электроника исполнительно-распределительного прибора, а также элементы питания. Так, в нижней части корпуса-стакана располагаются шесть батарей типоразмера 373. Над батареями в корпусе размещается электронный блок, отвечающий за обработку сигналов и подрыв связанных с устройством мин.

Для обнаружения движения устройство НВУ-П использует сейсмический датчик СВ-20П. Он выполнен в виде небольшого конического колышка с чувствительным элементом внутри и соединяется с устройством при помощи проводов. Задачей датчика является слежение за обстановкой и регистрация колебаний грунта. Сигналы о колебаниях передаются на электронный блок и обрабатываются им.

Способ установки комплекта «Охота» в определенной мере зависит от типа используемых противопехотных мин. От характеристик этого оружия зависит расстояние между различными элементами комплекта. Неконтактное взрывательное устройство НВУ-П устанавливается в лунке соответствующих размеров. При этом к нему подключается сейсмический датчик СВ-20П, который втыкается в грунт. На некотором расстоянии вокруг взрывательного устройства устанавливаются пять мин соответствующих типов. Перед установкой устройства в лунку на его боковой поверхности при помощи изоленты крепится тротиловая шашка. Она оснащается взрывателем, который подключается к одному из разъемов на крышке НВУ-П.

Неконтактное взрывательное устройство НВУ-П «Охота»
Взрывательное устройство с подключенным сейсмодатчиком, взрывателем МУВ-4 и другим оснащением. Фото Saper.etel.ru

Мины ОЗМ-72 или подобные рекомендуется устанавливать на дистанциях от 2 до 15 м от прибора управления. Мины оснащаются электронакольными устройствами НМ, которые, в свою очередь, соединяются с взрывательным устройством при помощи микрокабелей.

Расположение «Охоты» и отдельных мин зависит от некоторых факторов. По имеющимся данным, сейсмический датчик устройства НВУ-П способен обнаружить идущего человека на дистанциях порядка 150 м. На дистанции около 90 м происходит распознавание цели. При приближении цели на дистанцию 15-20 м устройство может выдавать команды на подрыв мин. Таким образом, мины должны располагаться в пределах этого радиуса с таким расчетом, чтобы их зоны поражения максимально перекрывались. Это позволяет максимально увеличить эффективность всего комплекта за счет возможности многократной атаки одного и того же небольшого района.

Алгоритм подготовки устройства НВУ-П к работе зависит от используемого режима работы. Эта система может работать в автономном и управляемых режимах. В управляемом режиме к прибору подключается кабель управления от пульта типа МЗУ. Находясь на безопасном расстоянии (не менее 200 м), минер-оператор может самостоятельно подать команду на подрыв управляемых боеприпасов. Управляемый режим работы имеет одну характерную особенность: в таком случае комплект «Охота» может быть отключен, снят и перенесен на новое место.

Для работы в автономном режиме прибор НВУ-П оснащается взрывателем МУВ-4, который вкручивается в соответствующее гнездо крышки. На последнем этапе подготовки комплекта к работе сапер должен извлечь чеку взрывателя, после чего начинается процесс приведения системы в боевое положение. Задачей взрывателя является отсчет времени (6-36 минут), после чего срабатывает ударный механизм, и ударник взрывателя замыкает боевую электрическую цепь взрывательного устройства. После этого комплект «Охота» начинает боевую работу.

Неконтактное взрывательное устройство НВУ-П «Охота»
Учебный вариант НВУ-П и пульт МЗУ. Фото Russianarms.ru

Методика работы комплекта «Охота» в автономном режиме выглядит достаточно просто. В течение длительного времени взрывательное устройство находится в грунте и регистрирует его колебания. Электронный блок получает сигналы с сейсмического датчика и анализирует их характер. По амплитуде и другим особенностям колебаний электроника распознает потенциальные цели и рассчитывает дальность до них. Как уже упоминалось, цель типа «человек» засекается на дальности до 150 м и опознается на 90 м.

При дальнейшем приближении цели устройство готовится к подрыву мин. При приближении бойцов противника на расстояние порядка 15-20 м подается команда на подрыв одной из мин. ОЗМ-72 или другой подобный боеприпас подрывается и поражает противника потоком осколков. По некоторым данным, устройство НВУ-П способно определять азимут на цель и подрывать мину, находящуюся на пути приближающейся цели.

После взрыва устройство управления продолжает следить за колебаниями грунта. Если активность противника продолжается, а вибрации свидетельствуют о близком его нахождении, подается команда на подрыв второй мины. По такому алгоритму взрывательное устройство поочередно взрывает все пять мин. Одновременно с последней миной подрывается тротиловая шашка на корпусе прибора, в результате чего он уничтожается и не может стать трофеем противника.

Главным плюсом подобного алгоритма работы является возможность последовательно атаковать один и тот же участок при помощи нескольких мин. С точки зрения тактики это означает, что осколки первой мины поразят несколько бойцов противника, после чего риску подвергнутся другие солдаты. При попытке помочь раненым они будут вынуждены приблизиться к «Охоте» и войти в зону поражения следующей мины. Таким образом, один комплект с устройством НВУ-П способен нанести серьезнейший ущерб отряду противника, на пути которого были установлены мины.

Неконтактное взрывательное устройство НВУ-П «Охота»
Пульт МЗУ с открытой крышкой. Рисунок Russianarms.ru

Срок службы комплекта «Охота» ограничивается только временем разряда используемых батарей. Электронный блок следит за зарядом элементов питания и при его выработке подает команду на самоуничтожение мин и самого взрывательного устройства. При работе в управляемом режиме имеется возможность отключить устройство НВУ-П, извлечь его из грунта и заменить батареи. Кроме того, в таком случае появляется возможность установить комплект на другом месте. В автоматическом режиме работы подобная возможность отсутствует. В зависимости от окружающих условий, интенсивности передвижения в радиусе действия датчика и других факторов время работы устройства может достигать 8-9 месяцев.

Комплект «Охота» с неконтактным взрывательным устройством считается необезвреживаемым. Большая дальность обнаружения целей не позволяет эффективно применять существующие средства поиска взрывных устройств, находясь на безопасном расстоянии. Приближение к заминированному участку представляет большую опасность, поскольку команда на подрыв мин может быть подана в любой момент. Таким образом, успешный поиск и разминирование «Охоты» не представляются возможными.

Для обезвреживания минных полей, устроенных с использованием устройства НВУ-П, могут использоваться тралы различных типов, удлиненные заряды и т.п. специальное оборудование, приводящее к разрушению взрывных устройств. Обезвреживание без разрушения невозможно.

Неконтактные взрывательные устройства НВУ-П поставляются в специальных укупорках и комплектуются набором дополнительного оборудования. В каждом ящике укладываются четыре прибора управления, прибор проверки, четыре взрывателя МУВ-4, четыре накольных механизма НМ и кабель для пульта управления. Также в укупорку помещается по пять комплектов накольных устройств (по пять НМ с кабелями), а также пять сейсмических датчиков СВ-20П. Наконец, в укупорке предусматривается место для изоленты и 24 элементов питания. Таким образом, в распоряжении минеров имеются четыре устройства НВУ-П с сопутствующим оборудованием, запасной датчик и комплект устройств НМ.

Неконтактное взрывательное устройство НВУ-П «Охота»

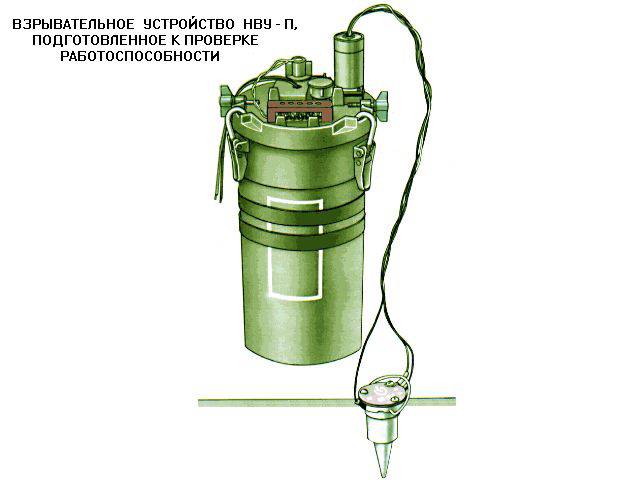

Устройство при проверке систем. Рисунок Russianarms.ru

При подготовке к выходу на минирование саперы должны извлечь из укупорки необходимые изделия, а также укомплектовать их противопехотными минами, тротиловыми шашками и другими элементами комплекта «Охота», поставляемыми отдельно.

Известно, что устройство НВУ-П со временем было модернизировано до состояния НВУ-ПМ. Этот вариант прибора управления отличается некоторыми особенностями конструкции и электроники, а также имеет немного иные боевые качества. Одним из главных нововведений является программируемый таймер. Это устройство позволяет переводить «Охоту» в рабочий режим по заранее установленному расписанию. Таким образом, в определенные периоды времени минное заграждение активно и готово атаковать противника, а в другие полностью безопасно для передвигающихся по охраняемому участку.

Комплект «Охота» был принят на вооружение в середине семидесятых годов и в дальнейшем неоднократно использовался в боевых условиях. Имеются сведения об успешном применении подобного вооружения во время войны в Афганистане. Мины и приборы управления, не имеющие никаких демаскирующих элементов, были эффективным способом уничтожения отрядов и караванов противника. Использовавшиеся моджахедами методики поиска взрывных устройств не позволяли своевременно обнаружить мины и после обезвредить их. Кроме того, поочередный подрыв мин, управляемых устройством НВУ-П, делал невозможной нормальную работу саперов противника и приводил к достаточно быстрому уничтожению целых отрядов.

По имеющимся данным, системы семейства «Охота» до сих пор состоят на вооружении инженерных войск и предлагаются в качестве эффективного средства уничтожения пехоты противника на марше или в наступлении. Оригинальный способ поиска целей и возможность последовательного подрыва нескольких взрывных устройств обеспечили высокие боевые характеристики и возможность правильного решения поставленных задач.

По материалам сайтов:
http://saper.etel.ru/
http://army.lv/
http://rusarmy.com/
http://popmech.ru/

Противопехотные мины, Образцы очерков

2 страницы, 854 слова

Мое внимание привлек недавний отчет

Landmines о запрете производства и применения наземных мин, опубликованный в International Post. Благодарность за ясно написанный отчет следует отдать г-же Казке, моей коллеге, которая осветила соответствующие вопросы, связанные с противоречием, касающимся производства наземных мин. Хотя Филиппинам повезло, что они не испытали страданий таких государств, как Афганистан и Босния, мы, как нация, не терпящая зверств, вызванных войной, должны способствовать продвижению этого благородного дела запрета производства, использования и разминирование наземных мин.Как сообщила г-жа Казка, каждый день в результате взрыва наземных мин во всем мире погибают или получают ранения около 75 человек. Девяносто процентов этих жертв - мирные жители.

Среди жертв может быть девочка-подросток, собирающая дрова в Камбодже. Дед пасет овец в Афганистане. Или мальчик, бегущий по пустому полю в Анголе. Что делает противопехотные мины настолько отвратительными, так это неизбирательные разрушения, которые они вызывают. Мины нельзя наводить.

Они бездействуют, пока человек или животное не приведут в действие их детонирующий механизм.Противопехотные мины не могут отличить шаги солдата от шагов ребенка. Тем, кто выжил после первого взрыва, обычно требуются ампутации, длительное пребывание в больнице и обширные реабилитационные услуги. Эти люди обычно не оправляются от психологического напряжения, вызванного взрывами. Более того, они подвергаются дискриминации со стороны людей в соответствующем обществе и считаются людьми низшего класса. Яркие изображения людей без ног подробно описаны в отчете. В одной только Камбодже более 35 000 человек с ампутированными конечностями получили ранения от противопехотных мин - и они остались в живых.

2 страницы, 506 слов

The Essay on Boys People Mine Coalwood

Этот фильм о группе мальчиков, которые живут в городке в Аппалачах, который занимается добычей полезных ископаемых. Эти четверо мальчиков выросли вокруг шахты, и многие из их отцов или родственников работали на шахте. В значительной степени предполагается, что кто-то будет работать в шахте и останется в городе Коулвуд до конца своей жизни, если он не сможет каким-то образом получить стипендию. Самый простой способ получить ...

Многие другие умирают в полях из-за потери крови или отсутствия транспорта для получения медицинской помощи.Число погибших и раненых на шахтах за последние несколько десятилетий исчисляется сотнями тысяч. Наземные мины теперь представляют собой ежедневную угрозу в Афганистане, Анголе, Боснии, Камбодже, Чечне, Хорватии, Ираке, Мозамбике, Никарагуа, Сомали и десятках других стран. Мины не признают прекращения огня и еще долго после прекращения боевых действий продолжают калечить или убивать. Мины также делают непригодными для использования большие участки сельскохозяйственных земель, вызывая экологические и экономические разрушения. Беженцы, возвращающиеся в свои опустошенные войной страны, сталкиваются с этим опасным для жизни препятствием на пути к восстановлению своей жизни.

В число ведущих производителей и экспортеров противопехотных мин за последние 25 лет входят Китай, Италия, бывший Советский Союз и США. Более 50 стран произвели до 200 миллионов противопехотных мин за последние 25 лет. По последним подсчетам, существует более 350 различных типов противопехотных мин. По мере развития технологий появляется все больше и больше инновационных способов производства и распространения наземных мин.

Примером может служить фугас с пластиковым снарядом.Взрыв этого типа практически невозможен, поскольку металлоискатели не обнаруживают этот тип наземных мин. Еще одно нововведение - мины с дистанционной доставкой. Это мины, которые обычно разлетаются с самолета, что делает невозможным точное отображение, регистрацию и маркировку этих мин.

Действительно, прилагаются усилия по разминированию наземных мин, разбросанных по раздираемым войной регионам. Но способы их разминирования остались в лучшем случае примитивными. Технология разминирования не поспевает за достижениями в технологии производства мин, но в настоящее время разрабатывается ряд процессов.До надежного применения таких методов еще много лет на рисовых полях Камбоджи, в горах Афганистана и густой растительности Мозамбика. Технологии разминирования по-прежнему сильно зависят от саперов-людей.

Не вдаваясь в подробности, такие средства - работа опасная, трудоемкая и дорогостоящая. Стоимость производства наземной мины составляет примерно 3–30 долларов США. 00, тогда как его приблизительные расходы на разминирование одной наземной мины составляют около 3 000 долларов США. 00.

15 страниц, 7404 слов

Диссертация о Договоре о запрещении противопехотных мин, его влиянии на военные операции и возможных альтернативах

ДОГОВОР О ЗАПРЕЩЕНИИ ЗЕМЕЛЬНЫХ МИН, ЕГО ВЛИЯНИЕ НА ВОЕННЫЕ ОПЕРАЦИИ И ВОЗМОЖНЫЕ АЛЬТЕРНАТИВЫ ВВЕДЕНИЕ 1.В декабре 1997 года появился знаковый договор, который стал кульминацией четырнадцати месяцев переговоров и дипломатической деятельности по введению запрета на применение, производство, передачу и накопление противопехотных мин. Ускоренный дипломатический подход, известный как Оттава ...

Даже если больше не будут ставить мины, они будут калечить и убивать еще долгие годы. Сейчас необходимо предпринять смелые шаги для спасения будущих поколений ни в чем не повинных мирных жителей. Филиппины должны помочь жертвам наземных мин, особенно в Камбодже.Успех Камбоджи, с помощью своих братьев по АСЕАН, в избавлении от безобразий ее раздираемого противоречиями прошлого, хорошо говорит о единстве АСЕАН. Это также хорошо говорит о стремлении Филиппин полностью интегрировать Камбоджу в международное сообщество, помогая Камбодже справиться с ее прошлым. Обладая этой правдой и ненавидя смерть и страдания ни в чем не повинных мирных жителей, я призываю наше правительство лоббировать подписание договора с государствами, которые имеют прямое влияние на успех договора, с США и Китаем.

При совокупной поддержке этих двух сверхдержав у Международного договора о запрещении противопехотных мин есть шанс выжить. Если бы эти две сверхдержавы подписали договор, то договор получил бы больше рычагов воздействия на другие воюющие государства, чтобы они сделали это. Конечно, до полного уничтожения всех мин в мире еще далеко. Но, если государства мира перестанут производить и распространять свои наземные мины и вместо этого начнут уничтожать все, что у них есть, тогда бедные люди, которым некуда идти, кроме своей предупрежденной деревней, могут иметь, по крайней мере, душевное спокойствие, по которому они идут. более безопасное будущее.

,

Приложение C: Современные типы мин США | Альтернативные технологии замены противопехотных мин

Стр.95

Image: jpg
~ увеличить ~

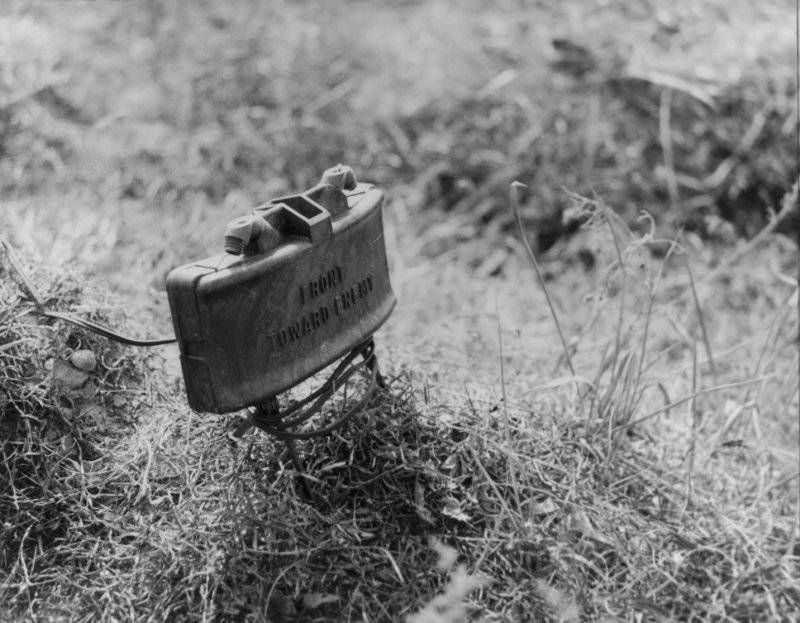

РИСУНОК C-5 M18 Claymore.

Оттавская конвенция запрещает использование растяжек со всеми минами. Управляемый по команде Claymore не использует растяжку и, следовательно, разрешен как CCW, так и Оттавской конвенцией.

Дистанционно доставленные (разрозненные) мины

Система ADAM ( Рисунок C-6), самоуничтожающийся / самодеактивирующийся APL, состоит из 155-мм гаубичного снаряда, содержащего 36 APL.Когда взрыватель времени выстрела срабатывает в запланированное время, мины выбрасываются из основания снаряда над целевой областью. Каждая мина представляет собой клин с углом 60 градусов, радиусом около 63 мм и высотой около 70 мм; полный цилиндр внутри снаряда вмещает шесть мин. После того, как мины приземляются на землю, в зависимости от их ориентации, для каждой мины разворачивается три или четыре растяжных троса длиной 6 метров. Растяжки представляют собой тонкие нити оливково-серого цвета, которые трудно увидеть. Каждая мина имеет сферический предварительно фрагментированный механизм поражения с зарядом 21 грамма взрывчатого вещества состава А5.Когда на растяжку действует сила от 0,9 до 1,4 кг, сферическая боеголовка поднимается вверх и взрывается на высоте 0,6–2,4 метра над землей; радиус поражения от 6 до 10 метров. Мины ADAM имеют заводское время самоуничтожения 4 или 48 часов; все мины в снаряде имеют одинаковое время самоуничтожения.

Image: jpg
~ увеличить ~
РИСУНОК C-6 минный снаряд ADAM.

мины ADAM используются вместе с противотанковыми минами для задержки снятых пробоин.В контрбатарейном огне они наиболее эффективны против буксируемой артиллерии. Поскольку это артиллерийские суббоеприпасы, их трудно использовать в защитных минных полях вблизи дружественных войск. Максимальная дальность полета снаряда составляет примерно 20 километров, и для создания или прикрытия большого минного поля требуется значительное количество артиллерийских средств.

ДЛЯ ИСПОЛЬЗОВАНИЯ ПРОТИВ МОНТАЖНЫХ УГРОЗ

Мины, предназначенные для уничтожения танков или гусеничных машин, имеют большие размеры, иногда относительно легко заметить боеприпасы, которым можно противостоять различными способами.Иногда APL используется с противотанковыми минами, чтобы отговорить противника от нейтрализации более крупных мин и прорыва минного поля. Мнения расходятся относительно эффективности использования APL для защиты противотанковых мин. За исключением Hornet / Wide Area Munition (WAM), который необходимо устанавливать вручную, все эти мины доставляются удаленно. Все противотанковые мины питаются от резервных ячеек, имеют электронный взрыватель или линзу, содержат устройство защиты и взведения, обеспечивающее зондирование окружающей среды, и взрываются с помощью электрического детонатора.Противотанковые мины разбросаны по поверхности и настроены на самоуничтожение в назначенное время. В них используются взрыватели с магнитным воздействием и эффект Мизнай-Шардина (или самовзрывающийся фрагмент) для обеспечения полного прикрытия бронированных целей. Поскольку каждый артиллерийский снаряд содержит только девять мин, требуется значительное количество артиллерийских орудий для доставки большого минного поля ПТ. Высокопроизводительные или винтокрылые самолеты могут поставить относительно большое количество мин, но могут быть уязвимы для огня противника.

Смешанные системы объединяют противопехотные и противотанковые мины в едином режиме доставки солдатами, наземной техникой или самолетом.Все мины имеют одинаковые физические свойства (цилиндры прямоугольной формы, диаметром примерно 120 мм, высотой 80 мм и весом примерно 1,8 кг). Тип охранно-охранного устройства определяется стартовой средой.

Мины с ручной установкой

Шершень / WAM ( Рисунок C-7) - это автономная противотанковая мина, которая в настоящее время попадает в инвентарь в версии с ручной установкой. Он весит около 16 кг, имеет высоту около 36 см и диаметр около 23 см. После того, как она установлена ​​и вооружена, ее сейсмические датчики могут обнаруживать движение и предупреждать шахту о включении акустических датчиков для обнаружения и классификации цели.Если бронированная цель приближается в пределах 100 метров, малый

,

Мир рынок противопехотных мин

(Текущее состояние и развитие внешний вид)

В будущем возможно преобразование минного поля в своего рода мыслящее существо. Интеллектуальное минное поле будет умеет определять направление и тип цели, автоматически вооружать и обезоружить себя, а также использовать собственные радиоэлектронные средства противодействия во время моя операция по дезактивации. Моя больше не взрывается только при нажатии применяется на нем.Все вышесказанное хорошо согласуется с концепцией Усовершенствованное интеллектуальное минное поле - МВФ внедряется армией США в качестве часть современной общей системы поля боя, где информация непрерывно принимаются, обрабатываются и передаются в цифровом виде в режиме реального времени.

Использование вертолетов оснащение подходящей амуницией на поле боя меняет приоритеты. Количество танков и, следовательно, количество противотанковых мин уточняется. снижается. Ожидается, что роль противовертолетного вооружения будет возрастать.Текущий оценки показывают, что ок. 1 млн противовертолетных мин может быть произведено на следующее десятилетие, в том числе 300 000 шахт в США, 300 000 шахт в Европе и более 300 000 шахт в других регионах мира. Потенциальный долгосрочный рынок этих шахт огромно.

Мины и их носители не считаются независимо больше. В будущем предполагается, что мины будут поставлять закладывается с самолетов, так как ручная или механическая добыча, а также добыча с бронемашины (последняя показывает некоторые особенности будущих систем) не соответствовать современным требованиям короткоствольного боя.

Исследования, проводимые в этой области, и разработка новых планов по горному делу вносит значительный вклад в укрепление системы национальной обороны. Утрата или неполное выполнение возможности, доступные из-за политической неприемлемости некоторых типов мин это катастрофа для многих стран.

Очевидно, что при четком видении сценарий развития и без принятия слишком сложных технических решений можно укрепить позиции горнодобывающей промышленности и улучшить ее эффективность.В результате контролируемые мины останутся более-менее приемлемыми. боеприпасы в ближайшее время.

противопехотных мин, заложенных в Камбодже, Афганистане, Особую озабоченность вызывают Мозамбик и Чечня. В этих странах многие люди (в первую очередь дети) умирают или получают травмы, споткнувшись о моя. Идея использования мин отвратительна для гражданского общества, и это корень растущего намерения объявить торговлю минами вне закона. Несмотря на то, что каждый шаг к сокращению числа этих опасных человеческих потерь широко поддерживаются обществом, из опыта хорошо известно, что любое движение в это направление может привести к появлению рынка коричневых рудников.В таком случае страны, проводящие более ответственную политику, не смогут вмешиваться процесс распределения шахты. В конечном итоге это означает, что новое поколение мины должны быть оснащены устройствами самоуничтожения, чтобы доставить современные мины соответствие этическим ожиданиям общества.

Самоуничтожающиеся устройства могут быть установлены на мины даже сегодня. Эти устройства питаются от батареи, обычно используемой в электронные часы, рвущие контакты. Когда аккумулятор разряжен, контакты замыкаются и мина взрывается.Противопехотные мины, оснащенные самоуничтожающиеся устройства могут быть запрограммированы на самовзрыв по истечении определенный период (например, три месяца). Конечно, это техническое решение не позволяет полностью избежать потерь среди мирного населения, но в со временем это может значительно снизить человеческие потери.

Производство дешевой (с ценой ниже 10 долларов США) шахты такого типа могут быть организованы практически на всех действующих предприятиях. на страны-производители мин следует оказать давление, чтобы заставить их действовать в соответствие последним стандартам ООН.Санкции, введенные в отношении военных и техническое сотрудничество, запрет на торговлю вооружением и военной техникой и обучение солдат, а также запрет на участие в различных военных альянсы могут устанавливать положения для стран-производителей мин, чтобы они соблюдали указанные стандарты в течение, скажем, 10 лет. Тем не менее, следует отметить, что в будущем все типы мин останутся важным инструментом в проведении военные действия. Если концепция МВФ будет успешно реализована и продвинута конструкции мобильных миноносцев, доминирующее положение мин среди другие боеприпасы укрепят.Теперь можно точно сказать, что в в ближайшие 50 лет производство всех типов мин будет оцениваться в миллионы долларов, и производители получат огромные доходы от торговли шахтами.

Ожидается, что основные производители окажут помощь в разработка и предоставление субсидий для создания производственных линий по ним, и еще менее опасны для мирного населения мины.

Производители

До недавнего времени не было надежных информация о шахтной продукции, ценах, объемах торговли и площадях установки.Доступны различные отчеты по этому поводу, в том числе подготовленные официальные отчеты. Управлением противоминных систем армии США и расследованием Конгресса Сервис, не считая многих горнодобывающих компаний. В другом словами, эти отчеты содержат лишь частичную информацию о моих мирах. производство. Более подробные исследования показывают, что около 360 видов противопехотных мины сейчас производятся ок. 100 компаний и государственных предприятий в 55 стран, то есть количество типов мин и стран-производителей мин составляет выросли на 100 и 20 соответственно по сравнению с ранее опубликованными данными.Количество стран-экспортеров противопехотных мин, не превышающее 36 не так давно, но с тех пор эта цифра уменьшилась.

Проведенные исследования показывают, что последние 10-15 лет Китай, Италия и бывший Советский Союз были основными экспортерами обычных противопехотных мин (OAPM).

американских аналитиков, работающих в Иностранных Центр науки и технологий (FSTC) и Управление военной разведки (DIA), также включают в эту категорию Чешскую Республику и бывшую Югославию.Еще 10 лет назад такие страны как Бельгия, Великобритания и США также были упоминается среди ведущих мировых экспортеров шахт с момента их экспорта снизился. Вторая категория, называемая крупными экспортерами согласно Классификация FSTC включает Болгарию, Францию ​​и Венгрию. Пиковые объемы экспорта в этих странах были зарегистрированы в конце 1980-х - начале 1990-х годов.

Данные о минах, установленных в различных регионах world - еще один источник информации о странах экспорта шахт.Оказывается выяснилось, что мины, произведенные более чем в 25 странах, использовались в 9 регионах и нанесли значительные потери мирному населению.

Маркетинг и установка шахт

С конца Второй мировой войны более 400 млн. заложены подконтрольные шахты, в том числе с 1978 года более 65 млн мин. С тех пор считается, что годовое производство противопехотных мин составляет 7,5 млн. Учитывая отсутствие полной и достоверной информации по данному вопросу, актуальные выход может быть выше.

По данным Госдепартамента США, 65-110 млн. К настоящему времени контролируемые мины установлены в 62 странах. По другим источников количество не обезвреженных мин больше и достигает 200 млн; в как минимум 75% из этого количества составляют противопехотные мины. Активный майнинг, проведенные за последние 15 лет, создали источник гибели мирных жителей цитируются аналитики ФСТК, на долгие годы вперед.

Но если рассматривать противопехотные мины как товаром, следует отметить, что их доля на рынке вооружений составляет незначительный.По приблизительным оценкам, общий годовой объем производства OAPM, без учета производства расходных, горных и вспомогательных инструментов, стоимость только на 100 млн долларов США.

С тех пор, как противопехотные мины были применены шире, чем противотанковые мины (соотношение колеблется от 3: 1 до 40: 1 и даже выше), миноносные системы и некоторые противотанковые мины являются основными составляющими цена контролируемых шахт.

Важно подчеркнуть, что из-за внесены изменения в конструкцию шахты и в тактику применения мины. В последние годы границы между разлетающимися минами и более широким диапазоном другие бомбы и мины, доставляемые ракетами и самолетами, а также кассетные мины суббоеприпасы стираются.С 1970 г. 750 млн шт. суббоеприпасы производятся только в США; эта цифра превышает мировой объем производства противотанковых и противопехотных мин за тот же период.

Помимо США, Китая, Франции, Германии, Греции, Израиль, Польша, Россия, Южная Африка, Испания, Великобритания и бывшая Югославия являются крупнейшими производителями суббоеприпасов. Антииракская коалиция предположительно использовали более 24 млн единиц суббоеприпасов во время войны в Персидский залив в 1990-1991 гг.

Рынок контролируемых рудников

Противопехотные мины делятся на три больших классы, обсуждаемые в этом вопросе, в порядке их проникновения в мир рынок.

Противопехотные мины обыкновенные

Обычные противопехотные мины (OAPM) и противотанковые мины давно стали товаром.

Современный дизайн OAPM основан на проектах разработан в 1940-х - начале 1960-х годов. За последние 25 лет дизайн этих мины практически не изменились.Следует отметить, что OAPM легко производство и большая часть OAPM производится в устаревших оборудование и предполагает большой объем ручного труда. Производство OAPM организована во многих странах.

Ситуация с американской миной M18A1 (Claymore) является типичным примером всемирного распространения успешного технического решение. Армия США производит мины Claymore текущего проектирует с 1960 г. и планирует выпуск этой модели в ближайшем будущем. тысячелетия.Производство этих мин (по лицензии или без разрешение) находится в Африке, Азии, Европе, Латинской Америке и Ближнем Восток.

С начала конкуренции среди OAPM производители очень сильны, большую прибыль можно получить только при самых низких затраты на производство.

Объем OAPM, произведенных частными компаний относительно высока; расходы, понесенные частным сектором на разработка и применение рудника, если вообще имели место расходы, имели было гарантировано много лет назад, потому что большая часть обычных контролируемых мины изготовлены на государственных оборонных предприятиях за счет штат.Для производства шахт этого типа требуются небольшие инвестиции, потому что в любой известной государственной или частной компании доход от продажи этого Модель годовой выручки компании незначительна. Фактически, ни один из западные производители рудников продвигают эти рудники с помощью рекламы буклеты и каталоги или при участии в специализированных военных выставках.

Еще более агрессивные поставщики шахт, 3 rd стран мира продвигайте этот товар только вместе с другими военными производство (артиллерийские системы, боеприпасы, пушки).

Разлетающиеся противопехотные мины

Разлетающиеся противопехотные мины (САПМ) и мина системы появились на рынке за последние 25 лет. С развитием САПМ, едва уловимая граница между противопехотными и противотанковыми минами проводится исчезают, так как эти системы имеют много общего: мины, используемые в системы взаимозаменяемы, применяются одни и те же носители. Не менее 22 страны, в том числе Бельгия, Болгария, Китай, Чехия, Египет, Франция, Германия, Греция, Израиль, Италия, Ирак, Испания, Польша, Португалия, Россия, Юг Африка, Великобритания и Югославия производят системы SAPM или SAPM.

Поскольку объем частных инвестиций в Исследования и разработки SAPM являются значительными, компании, ведущие бизнес в этой области, стремится проникнуть на развивающиеся рынки и утвердиться на них.

Рядовой противопехотный продвинутый уровень мины

Технические решения, найденные при разработке систем SAPM были быстро внедрены в укладку вручную противопехотные мины (МППМ). В результате появился новый класс дешевых и маленьких появились противопехотные мины, не содержащие металлических деталей.Изготовление эти мины сейчас широко распространены. Ручная установка MLAPM не требуют специальных знаний или навыков.

Три итальянских предприятия, в том числе два компании, находящиеся сейчас под контролем FIAT, первыми создали в этот сегмент рынка.

Усовершенствованные обычные противопехотные мины (АОПМ) являются очень легкий, легкий в транспортировке, трудно обнаруживаемый и может быть чрезвычайно опасен при проведении работ по обезвреживанию мин. Многие шахты представлены как пластиковые или неметаллические мины, фактически содержат не менее незначительное количество металла, но эта концентрация слишком мала для обнаружения металлоискателями.Однако в последние годы шахты, которые практически не содержат металлические предметы и, следовательно, труднее обнаружить, насыщение рынка. Американские аналитики, работающие в Управлении Antimine Systems сообщила, что Китай и Италия фактически производят мины с химические детонаторы, не содержащие металлических веществ.

По данным, представленным в мире Служба ликвидации взрывоопасных веществ и устройств (EQDWS), полностью пластиковые мины, произведенные в бывшей Югославии, были самыми трудными для обезвреживание во время противоминной операции в Кувейте.

Тенденции развития противопехотных средств шахтный рынок

Порочная практика контролируемого противопехотные мины (CAPM) против гражданского населения, в первую очередь, и как инструмент для уничтожения экономической активности расширяется. Тем не менее, благодаря принятым мерам, предпринята в более чем 10 странах и нацелена на ограничение экспорта шахт и запрета, перспективы этого рынка неопределенны.

Поскольку OAPM просты в изготовлении и их производство требует дешевой рабочей силы для достижения экономического успеха, OAPM тенденции к перемещению производства из промышленно развитых стран в развивающие.В условиях ограниченного спроса на внутреннем рынке горнодобывающие компании стремление сократить затраты на единицу продукции - стимул к поиску новых возможности увеличения добычи на руднике.

Основная часть затрат на НИОКР SAPM направлено на создание специальных платформ для доставки мин на длительный срок. расстояния. Имеется информация, что за последние годы не менее 5 компаний в 4 странах были вовлечены в разработку систем, подходящих для дальние удары.

Например, MesserSchmidt-Belkov-Blom, a дочерняя компания Dymler-Benz вместе с французской компанией Matra и британской фирмой British Airspace, участвовал в 2-х совместных проектах.Дорнье (Германия) и Томсон Брандт (Франция) принимает участие в другом проекте; Китайская компания Norinco реализует собственный независимый проект. Такие известные экспортеры добычи системы, такие как Великобритания, Израиль, Италия, бывший СССР и США, обладают разработок достаточно, чтобы продвигать этот новый продукт на рынок. Продукция, производимая этими признанными экспортерами, вероятно, столкнется с сильным конкуренция со стороны систем, разработанных в Австрии, Египте, Южной Африке и некоторых других странах. Страны Восточной Европы.

Горнодобывающий рынок характеризуется растущим предложение и отсутствие устойчивого спроса. Отсутствие устойчивого спроса может быть объясняется растущей неуверенностью в быстрой и тактической целесообразности контролируемое применение рудников, а также растущее стремление к разработке механизмов для защиты мирных жителей от последствий минной войны.

Несмотря на это, западные страны считают, что его необходимо продолжить расходы на разработку новых видов контролируемых шахтные системы.В Великобритании, например, особое внимание уделяется модернизация и улучшение технических характеристик и характеристик шахтные системы, поскольку эти системы считаются дешевыми, имеют высокую показатель соотношения функций к затратам и для повышения безопасности армейских войск. Кроме того, эти минные системы, являясь в принципе средством защиты, являются считается политически приемлемым.

Другие страны по-другому выпуск минных войн. Например, на симпозиуме производителей шахт, прошедшем в 1994 году генерал Грей, командующий пехотным корпусом ВМФ, ныне в отставке, заявил, что не видит оперативных преимуществ широкого применения мин и что он не знает никаких исторических случаев войн в Корее, Юго-Восточная Азия и Панама, или операция «Буря в пустыне», когда применение мин привело к безвозвратным потерям в противнике армия.

Такая неуверенность в эффективности шахт использование позволяет критикам думать, что ограничения, наложенные на противопехотные мины заявка недостаточна и ни в коем случае не повлияет на военную операцию эффективность. Пока что регулирующие меры в основном касаются шахты. вопросы экспорта. В итоге эти меры были просто односторонними. Они начали с мораторием США на экспорт противопехотных мин введен в январе 1992 года сроком на один год, а затем продлен до 1997 года.

В 1992 году Европейский парламент обратился к страны-участницы объявят пятилетний мораторий на экспорт шахт. Генеральная ООН Резолюция Ассамблеи, представленная в ноябре 1993 г. США при поддержке представители 66 стран, а затем единогласно приняли, призвали к всемирный мораторий на применение противопехотных мин.

Помимо США, еще 11 стран, включая ведущие мировые экспортеры шахт (Аргентина, Бельгия, Франция, Германия, Греция, Нидерланды, Польша, Словакия, Испания, ЮАР, Швейцария) недавно ввел мораторий на экспорт противопехотных мин.В июне 1995 г. Министр Италии г-н Чегаре Претифи объявил, что его правительство пойдет далее запретить не только экспорт, но и выпуск противопехотных мин. В В июле 1994 г. Великобритания сообщила о введении частичного моратория; введенный запрет не распространяется на все типы мин, доставляемых по воздуху или оснащен самоуничтожающимся устройством.

В настоящее время нет международных договоров или другие механизмы, регулирующие производство или передачу контролируемых мин. Протокол о минах, являющийся частью Конвенции 1980 г. об обычных видах Вооружение занимается только вопросами, связанными с использованием мин.

В ожидании новой волны попыток препятствуют производству и применению мин, некоторые страны планируют закупить большие объемы мин, в том числе системы рассеивания противопехотных и противотанковых мин. Греция, Нидерланды и Испания являются потенциальными европейскими покупателями этих системы. Производители стремятся продавать свою продукцию за пределами Европы. покупателей, а именно в Индию, Саудовскую Аравию, Южную Корею и Тайвань.

Индивидуальные экспортеры противопехотные мины

Очень сложно собрать информацию о контролируемые объемы торговли минами и оружием. Приведенные ниже примеры иллюстрируют различные приемы, используемые некоторыми странами в международном маркетинге контролируемые мины.

Китай

Основная часть экспортных поставок Китая осуществляется через компанию Norinco, которая поставляет не менее 4 видов противопехотные мины и реактивные залповые установки для разминирования.

Обычные противопехотные мины китайского производства имеют самые дешевые в мире. Эти мины были заложены в Анголе, Камбодже, Иране, Мозамбик, Никарагуа, Сомали и многие другие.

В середине 1994 г. груз китайских мин и кассетная фурнитура, предназначенная, вероятно, для Судана, была обнаружена в порту г. Гибути в Восточной Африке. По мнению аналитиков АСВ, Китай был и остается остается крупнейшим в мире поставщиком как обычных рудников, так и самых современных инженерные системы в 3 стран мира.Предметы, найденные в порт мог использоваться любым военным подразделением, начиная от отдельного террористическая группа в большую хорошо оснащенную армию. До 1970 года все послевоенные Китайские мины копировали только советские образцы. В 1970 году Китай начал развиваться. собственные системы, прежде всего мины. Первые разлетающиеся мины китайского производства сбрасывались вручную с самолетов и приземлялись на парашюты на земле. Чуть позже Китаю удалось установить механическую мину. и начал использовать ракеты, наземную технику, самолеты и вертолеты для перевозки над минами.Уси, научно-исследовательский институт технического оборудования, является ведущим Китайская компания, проводящая исследования и разработки детонаторов, минных передатчиков, рассеивания мины и другие военные боеприпасы.

Китай также является важным клиентом для западных компании, занимающиеся экспортом вспомогательных технологий для производства шахт. Лицензии, выданные Японией, странами Западной Европы и США, имеют значительно улучшили возможности Китая в производстве шахтных систем и прочие военные боеприпасы. Такие компании, как американская LTV и итальянская Valsella представила свои передовые системы майнинга на домашних военных выставках. в середине 1980-х гг.Китай внимательно изучает договоренности о закупках и совместная разработка, чтобы получить доступ к самым совершенным технологиям. Кроме того, в Китае широко распространены незаконные закупки с последующим дублирование передовой военной техники.

Италия

В Италии три компании (Valsella, BPD, Техновар) занимаются добычей рудника. Эти компании, вероятно, самые агрессивные поставщики шахт на мировой рынок. Приблизительно 50% акций Первые две вышеназванные компании принадлежат FIAT, крупнейшей частной компании в Италия.

В отличие от практики других стран, эти три компании специализируются на добыче контролируемых рудников. Не менее 5 стран (Египет, Греция, Португалия, Сингапур и Испания) производят итальянские мины по лицензиям или соглашения о совместном производстве. Информация о шахтных поставках через фальшивые фирмы в Нигерии и Испании, производство итальянских шахт в Ираке, на Кипре и в Южной Африке есть горные перевозки через Иорданию и Парагвай. это хорошо известный факт, что в 1986 году Ирак, Индонезия и Южная Африка были главными покупатели противопехотных мин производства Valsella.В последнем случае некоторые сделки заключались с документами конечных пользователей Парагвая. Дубай, Финляндия, Среди других известных покупателей также названы Пакистан, Сингапур, Таиланд. Кроме того, сингапурская компания Charted Inctutries закупила аксессуары для изготовить на площадке не менее 7 млн ​​мин.

Дубликаты Вальселлас Валмара 69 противопехотные мины-лягушки производятся в Ираке и ЮАР, в Последний корпус с шильдиком №69Мк1.

BPDs Difesae Spazio, еще один рудник FIAT дочерняя компания-производитель, поставляет противопехотные мины в страны НАТО, включая Нидерланды и Испанию, а также Аргентину и Ирак.BPDS противопехотные мины также производятся в Греции, Ираке, Испании и Португалии. Специалисты Техноварс уверены, что успех их компании на рынок основан на переходе 1960-х годов к производству пластиковых рудников. В середине 1980-х годов эти мины производства компании преобладали на домашнем производстве. рынке, и компания выиграла тендер на поставку мин в Южную Африку и Ближайший Восток.

противопехотных мин Техновар также производятся по лицензии и соглашениям о совместном производстве в Египте и Сингапуре.

США

До 1982 года США были ключевым экспортером обычные противопехотные мины. По официальным данным, экспорт объемы резко сократились в конце 1970-х годов, но немного выросли в конце 1980-е годы, когда на экспорт пошли рассыпные противопехотные мины. официальный представители Alliant Techsystems утверждают, что с внедрением мораторий в 1992 г. на возможности увеличения экспорта разлетающихся мин, оцениваемая в 100 млн долларов США в год.

США - единственный крупный производитель контролируемых шахты, предоставившие официальную информацию об объемах экспорта.

Однако данные, представленные Национальным управлением США Агентство Defense Assistanse и Министерство вооружений и боеприпасов армии США и Химзащита не совпадают, потому что боевики не смогли даже координировать публикуемую ими информацию. Более того, данные, раскрытые этими два источника неполны, так как только официальные данные об экспорте рудника по Программа ФМС, за исключением секретных поставок и коммерческих поставок, осуществляемых по выдана лицензия Госдепартамента.

С 1969 года США экспортировали не менее 4,4 млн противопехотных мин, в том числе более 220 000 мин за десять лет до этого запрет на экспорт был введен в 1992 году. В 1975 году экспорт рудников достиг пика более чем в долларах США. 1,4 млн; Камбоджа, Чили и Иран были тогда ключевыми покупателями. За период с 1969 по 1992 г., по которым имеются данные, основные импортеры противопехотных мин было:

1

Иран

2,500,000

2

Камбоджа

622 000

3

Таиланд

437 000

4

Чили

300 000

5

Сальвадор

102 000

6

Малайзия

88 000

7

Саудовская Аравия

88 000

противопехотных мин, изготовленных в США в периода также экспортировались в Австралию, Белиз, Бруней, Великобританию, Грецию, Индонезия, Иордания, Канада, Колумбия, Ливан, Марокко, Эквадор, Эфиопия, Юг Корея, Нидерланды, Новая Зеландия, Оман, Перу, Филиппины, Сингапур, Сомали, Швейцария, Тайвань и Турция.

Что касается Ирана, практически все поставки осуществлялись во время правления шахского режима; дополнительная мина партия была поставлена ​​в 1988 году. Власти армии США проигнорировали запрос в уважение к деталям этой сделки. Более того, аналитики ФСТК в последнее время обнаружил, что поставки противопехотных мин направлялись по крайней мере одному страны больше, а именно в Малайзию. Этот факт не упоминался в Информация предоставлена ​​Минобороны США.

Вторая страна после Ирака по количеству из закупленных мин - Израиль.Общее количество мин (почти полностью, противотанковые мины), поставленные в Израиль по программе ФМС, в сумме ок. 1,9 млн. В 1983–1992 годах крупнейшими странами мира были Сальвадор, Ливан и Таиланд. экспортеры обычных противопехотных мин.

В 1995 году США начали экспорт рассеивающих противопехотные мины как минимум в 5 стран (Греция, Южная Корея, Нидерланды, Тайвань и Турция).

Прочие основные экспортеры

Египет

В Египте контролируются 10 оборонных заводов. Министерством военного производства; контролируемые мины производятся на по крайней мере, трое из них.Изготовленные мины либо советские, либо Итальянские и американские образцы или их точные копии, изготовленные под лицензии. Известно, что египетские мины были заложены в Афганистане, Иране. и Никарагуа.

Израиль

Israel Military Industries (IMI), сильно ориентированная на экспорт, контролируемые мины начали производить в 1955 году или чуть раньше. Первые противопехотные мины были экспортированы в Южную Африку в 1970 году.

По имеющейся информации, Израиль недавно произвела два типа противопехотных мин.

В последние годы Израиль выпускает три типа мины: два типа противопехотных мин производятся на заводе IMIs в г. Рамат-Хагарон, а один тип производится на заводе Orpac EILs в Тель-Авиве. Израильские мины экспортируются в Аргентину, Гватемалу, Заир, Нигерию, Эквадор и Сальвадор. Специалисты Англии по обезвреживанию мин установили, что Аргентина во время войны на Фолклендских островах использовала противопехотные мины в том числе пластиковые производства Orpac EIL с маркировкой №4.

Пакистан (ГП)

Компания «Пакистанские артиллерийские дивизии» (ПОФ) основанная в 1951 году со штаб-квартирой в Вахе, имеет репутацию самой агрессивный экспортер противопехотных мин, а также артиллерии системы, боеприпасы и оружие. В рекламных буклетах компании на дешевая (6,75 долл.) мина П4Мк2 особо подчеркнула, что взрывчатка количество вещества было тщательно разработано, чтобы сильно ранить человека, чтобы вывести его из строя навсегда, поскольку проведенные исследования показывают, что выгоднее калечить человека, чем убить его.

Сингапур

Группа компаний Charted Industries of Сингапур (СНГ) занимается изготовлением контролируемых мин; имя группу можно перевести как Привилегированные (работающие по заказам) Отрасли. Сингапура. Это 1 из 4 оборонных предприятий, находящихся под контролем холдинга. компания Sheng-Li, которая, в свою очередь, подчиняется Министерству обороны Сингапура.

оборонных филиалов Sheng-Lis, начавших их деятельность в 1967 году с малым бизнесом теперь образует хорошо развитую сеть компании, которые производят, обслуживают и продают специализированные продукты.

Офисы торгового представителя СНГ Компании Unicorn открываются в Лондоне, Дубае, Брунее. Поставляют 2 вида Итальянские противопехотные мины Valsellas. В СМИ Сингапур называют канал для доставки мин в Ирак. АСВ частично раскрыли бумаги содержащие информацию о том, что Ирак обладает минами, произведенными в Сингапур.

Швеция

Швеция, не являющаяся крупным производителем или экспортером mines, является ведущим поставщиком детонаторов и минных взрывчатых веществ.Несколько компании ранее занимались производством мин и их компонентов, но в результате серии слияний и поглощений в начале 1990-х годов они полностью контролируется шведской компанией Celsious AB. Эта компания, ранее независимые Bofons, Swedish Ordance / FFV, Nobel Tech и Nobel Kemi вписались в его структура, была частично приватизирована правительством Швеции в середине 1993 года.

Самый значительный вклад Швеции в мировая добыча мин - это взрывчатые вещества.

Дело в том, что только в 1981-1983 годах Bostons доставил 573 тонны гексогена прямо в итальянскую Вальселлу и, кроме того, в 1983–1987 годах продан Вальселле через французскую компанию SNPE 670 тонны взрывчатки больше.

Швеция экспортировала противопехотные мины с по крайней мере, в 1958 году, когда компания Bofors продала Пакистану 33 000 мин Mina 5. В былые времена Швеция в основном экспортирует шахту FFVI3, разработанную на базе месторождения Клеймор. дизайн; Японская компания Seisa Kushltd также изготавливает эту шахту под лицензия.

Есть информация, что Швеция экспортирует это мой в Ирландию, Норвегию и Швейцарию.

Югославия

Бывшая Югославия прочно заняла место ведущего мирового экспортера противопехотных и противотанковых мин.

Пластиковые противопехотные мины производства Югославии трудно обнаружить и извлечь. До распада Югославии все производство контролируемых мин было сосредоточено в Боснии и Герцеговине; моя фурнитура производилась в других республиках.Завод Военных Электроника в Баня Лука была разработчиком, производителем и экспортером чрезвычайно опасные детонаторы Guperquick.

Югославия раньше была одной из страны, производящие мины, такие товары, как ручки и портативные электрические зажигалки, снабженные зажигательным устройством.

На ранней стадии военной операции Федеральная армия перебазировала некоторые оборонные предприятия в Сербию. Тем не менее, хорватский У мусульман есть хотя бы один завод по производству детонаторов, которые считаются используется для производства противопехотных и противотанковых мин.Информация известно, что Хорватия обладает значительными мощностями по изготовлению мин.

Несмотря на восстановление производства на руднике, произведенные мины не идут на экспорт; напротив, все республики бывшей Югославии - импортеры, получающие мины из Сингапура, Восточной Европа и другие страны.

.Первоначально

противопехотных мин были - Скачать PDF бесплатно

Шведский свод законов

Swedish Code of Statutes Шведский Кодекс статутов Закон об уголовной ответственности за геноцид, преступления против человечности и военные преступления SFS 2014: 406 Опубликован 11 июня 2014 г., издан 28 мая 2014 г.В соответствии с постановлением №

Дополнительная информация

I. ОБЪЕМ ВЫЗОВА

I. THE EXTENT OF THE CHALLENGE Заседание Постоянного комитета по помощи жертвам и социально-экономической реинтеграции Республика Судан Женева, 16-17 июня 2005 г. I. РАЗМЕР ЗАДАЧИ Цель 1: 1 Определить масштаб проблемы,

Дополнительная информация

Причины и виды травм

Causes and types of injuries Причины и типы травм, с которыми сталкивается Handicap International во время работы с внутренне перемещенными лицами в Сирии: ОСОБЕННОСТИ ВОЗДЕЙСТВИЯ ВЗРЫВЧАТОГО ОРУЖИЯ.Цель этой статьи - предоставить

Дополнительная информация

Поддержка гражданской администрации

Support to Civil Administration Глава 11 Поддержка гражданской администрации Поддержка гражданской администрации является наиболее специализированной миссией поддержки CA. Команды и бригады CA организованы для поддержки гражданской администрации в поддержку

Дополнительная информация

ПЕРЕЧЕНЬ ПОМОЩЬЮ ОРГАНИЗАЦИЙ

LIST OF RELIEF ORGANIZATIONS СПИСОК ОРГАНИЗАЦИЙ ПОМОЩИ Action Against Hunger (AAH) http: // www.aah-usa.org/ Разрабатывает и реализует чрезвычайные программы в области питания, здравоохранения, водоснабжения и продовольственной безопасности для нуждающихся стран. Также предоставляет

Дополнительная информация

Случайная статья № 42

Occasional Paper #42 Периодическая статья № 42 ЗАПРЕТ НА ПРИЕМНЫЕ МАШИНЫ: ПРИМЕР ИЗ ГУМАНИТАРНОЙ АДВОКАЦИИ Дон Хьюберт с предисловием С. Нила Макфарлейна i «Периодические статьи» - это серия, опубликованная Институтом Томаса Дж. Уотсона-младшего

Дополнительная информация

ЗДОРОВЬЕ В ОПАСНОСТИ

HEALTH CARE IN DANGER НАСИЛИЕ В ОТНОШЕНИИ ЗДРАВООХРАНЕНИЯ НЕОБХОДИМО ЗАКОНЧИТЬ ЗДОРОВЬЕ В ОПАСНОСТИ.ИССЛЕДОВАНИЕ В ШЕСТНАДЦАТЕ СТРАНАХ ИНЦИДЕНТЫ НАСИЛИЯ, ВЛИЯЮЩИЕ НА ЗДРАВООХРАНЕНИЕ ЗДРАВООХРАНЕНИЕ В ОПАСНОМ ЯНВАРЬЕ - ДЕКАБРЬ 2012 г. Дополнительная информация

Обзор: терроризм в 2014 г.

Overview: Terrorism in 2014 ФОНОВЫЙ ОТЧЕТ Обзор: Терроризм в Индии, более 16 800 террористических атак произошло во всем мире, в результате чего более 43 500 погибших и более 40 900 раненых, включая жертвы преступников.Подробнее

Дополнительная информация

Введение в физиотерапию

Introduction to Physical Therapy Введение в физиотерапию ВВЕДЕНИЕ В ФИЗИЧЕСКУЮ ТЕРАПИЮ Добро пожаловать! Что вызвало у вас интерес к тому, чтобы стать помощником физиотерапевта? Возможно, вы пошли добровольцем в больницу или поликлинику после

. Дополнительная информация

Dubrovnik. План Действий

Dubrovnik. Action Plan Дубровницкий план действий Дубровницкий план действий Конвенция запрещает любое использование, производство, передачу и накопление кассетных боеприпасов. ВВЕДЕНИЕ Конвенция по кассетным боеприпасам (CCM) является международной

Дополнительная информация

Сообщение правительства 2004/05: 52

Government Communication 2004/05:52 Сообщение правительства 2004/05: 52 Комм. Политики правительства по гуманитарной помощи.2004/05: 52 Правительство представляет это сообщение парламенту. Харпсунд, 16 декабря 2004 г. Йоран Перссон Карин Ямтин

Дополнительная информация

Проект председателя от 3 марта 2010 г.

Chairman Проект документа председателя от 3 марта 2010 г. Элементы 1. Преамбула / Принципы 2. Цели и задачи 3. Сфера охвата 4. Критерии передачи обычных вооружений и других связанных предметов 5 .. Осуществление и применение

Дополнительная информация

epp европейская народная вечеринка

epp european people s party Защита беженцев - обеспечение безопасности внешних границ ЕС - борьба с незаконной миграцией Принято на саммите ЕНП 23 сентября 2015 г. 01 Защита беженцев - обеспечение безопасности внешних границ ЕС

Дополнительная информация

«молодежь» «молодые люди»

youth young people Краткое изложение развития молодежи Приверженность молодежным службам членства, поддержка, вытекающая из предусмотренных Конституцией функций и решений руководства Федерации в области молодежи

Дополнительная информация

Международное аварийное реагирование

International emergency response Международная миссия по реагированию на чрезвычайные ситуации: RedR Australia облегчает страдания от стихийных бедствий, отбирая, обучая и предоставляя компетентный и преданный своему делу персонал для гуманитарных организаций по всему миру.

Дополнительная информация

Средства личной идентификации

Means of Personal Identification КОНСУЛЬТАЦИОННАЯ СЛУЖБА ПО МЕЖДУНАРОДНОМУ ГУМАНИТАРНОМУ ПРАВУ Средства идентификации личности Для применения международного гуманитарного права очень важно идентифицировать комбатантов и находящихся под защитой лиц. 1949 год

Дополнительная информация

РАБОТА НА МККК

WORKING FOR THE ICRC РАБОТА В МККК Группа вербовки Международного комитета Красного Креста, 19, авеню де ла Пэ, 1202, Женева, Швейцария T +41 22 730 25 18/22 62 F +41 22 730 22 26 Эл. Почта: info_recruitment @ icrc.org

Дополнительная информация

Военные операции

Military Transactions 8 Военные операции В этом разделе: Охват и определения Обзор методов оценки Поступления в США Переводы по контрактам на продажу военных агентств США Выплаты США Прямые расходы на оборону

Дополнительная информация

Обновление плана действий в чрезвычайных ситуациях

Emergency Plan Of Action update Обновление плана действий в чрезвычайных ситуациях Таджикистан: наводнения DREF n MDRTJ019 Обновление n 1 Дата выпуска: 30 июня 2014 г. Операция n MDRTJ019 Glide n FL-2014-000063-TJK Сроки, охватываемые этим обновлением: 11 мая 2014 г. 23

Дополнительная информация

КОМАНДУЮЩАЯ РЕЗОЛЮЦИЯ МИССИЯ ПОДДЕРЖКИ

COMMANDER RESOLUTE SUPPORT MISSION НЕКОТОРЫЕ ОБНОВЛЕНИЕ МИССИИ ПОДДЕРЖКИ COMMANDER RESOLUTE (январь-апрель 2015 г.) Resolute Support - это небоевая миссия под руководством НАТО, начатая 1 января 2015 г.Он разработан в помощь силам безопасности Афганистана

Дополнительная информация ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
