Винторез — это… Что такое Винторез?

ВСС «Винторез»

«Винтовка снайперская специальная»
Тип: Автоматический снайперский комплекс
Страна: Flag of the Soviet Union.svg СССР
История службы
Годы эксплуатации: 1987 год — настоящее время[1]
Использовалось:

спецназ ВДВ, ФСБ, ГРУ и МВД

Войны и конфликты: Горячие точки на постсоветском пространстве
История производства
Конструктор: П.И. Сердюков[1]
Разработан: 1987 год[1]
Производитель: ЦНИИточмаш[1]
тульский оружейный завод[1]
Характеристики
Масса, кг: 2,6 (без магазина и прицела)[2]
3,41 (заряженный и с прицелом ПСО-1)[3]
Длина, мм: 894[2]
Длина ствола, мм: 200[3]
Патрон: 9×39 мм (СП-5, СП-6)[2]
Калибр, мм: 9х39
Принципы работы: отвод пороховых газов, поворотный затвор[3]
Скорострельность,
выстрелов/мин:

40—100[4]
Начальная скорость пули, м/с: 290
Прицельная дальность, м: до 100 в головную мишень, до 200 в грудную, до 350 в ростовую.
Максимальная
дальность, м:
400 (эффективная)[2]
Вид боепитания: коробчатый магазин на 10 или 20 патронов[2]
Прицел: секторный, возможна установка оптических (изначально поставлялась с 1П43 и ПСО-1-1) или ночных (1ПН75 или 1ПН51)
Изображения на Викискладе?: ВСС «Винторез»

9-мм винтовка снайперская специальная (ВСС, разработана по теме «Винторез», это название осталось в обиходе, Индекс ГРАУ — 6П29) — бесшумная снайперская винтовка. Создана в ЦНИИ «Точмаш» в Климовске в начале 1980-х годов под руководством Петра Ивановича Сердюкова. Предназначена для вооружения подразделений специального назначения.

История разработки

До 1970-х годов подразделениями специального назначения СССР применялись в основном доработанные образцы стрелково-гранатомётного оружия общевойскового назначения, оснащённые интегрированными глушителями и использовавшие специальные патроны с дозвуковой скоростью полёта пули. В качестве примера можно привести комплексы «Тишина» на базе АКМ и «Канарейка» на базе АКС74У, а также пистолеты ПБ и АПБ. Однако подобные решения имели свои недостатки (например, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому параллельно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР создавались специальные образцы узконаправленного предназначения, которые бы могли обеспечивать бо́льшую скрытность действий спецподразделений.

[1]

Противоречивые тактико-технические требования к снайперской винтовке и автомату, выдвинутые различными ведомствами, стали причиной затягивания работ и к 1983 году требования были согласованы только по снайперской винтовке, заключавшиеся в следующем:[1]

  • скрытное поражение живой силы противника на дальностях до 400 м;
  • пробитие стального армейского шлема на дальности 400 м;
  • возможность использования оптических прицелов днём и электронно-оптических ночью;
  • компактность и лёгкость;
  • возможность разборки на основные узлы для скрытной транспортировки и быстрая сборка после этого.

В ходе разработки конструкторам пришлось столкнуться с противоречивостью требований, особенно большие проблемы вызвала разработка нового боеприпаса (подробней в статье 9×39 мм). Первый вариант винтовки, получивший индекс РГ036, был создан под руководством В. Ф. Красникова под патрон 7,62 УС, применявшийся в бесшумных комплексах на базе автомата Калашникова. Винтовка имела оригинальную конструкцию системы газоотвода: расположенный вокруг ствола кольцеобразный газовый поршень выступал также в роли задней стенки расширительной камеры глушителя. Это упрощало и облегчало конструкцию оружия, однако отрицательно сказалось на надёжности в различных условиях эксплуатации.[1]

В конце 1981 года был создан второй вариант винтовки под тем же индексом, но под патроны РГ037 и с более традиционным газоотводом через боковое отверстие в стенке ствола, жёстко запираемого поворотом затвора. Система глушения звука выстрела состояла из камерного надульного глушителя и расширительной камеры и позволяла снизить звуковое давление до уровня пистолета ПБ. Помимо этого отличительным особенностями винтовки были небольшие габариты (длина — 815 мм) и малая масса (всего 1,8 кг), несмотря на которые она обеспечивала поражение живой силы в армейских касках или за листовой сталью толщиной 1,6 мм.

[1]

Новая винтовка выдержала предварительные испытания, однако в 1985 году были утверждены требования для бесшумного автомата, исходя из которых он должен был обеспечивать поражение противника в бронежилетах 6Б2 на дальности 400 м. В связи с этим конструкторы винтовки пришли к выводу, что патрон РГ037 окажется неэффективным для борьбы с противником в перспективных средствах индивидуальной защиты, поэтому дальнейшие работы по нему были прекращены, а снайперская винтовка — полностью переделана под разработанный вскоре патрон 9×39 мм. На вооружение подразделений КГБ и ГРУ она поступила в 1987 году и в дальнейшем послужила основой для разработки АС «Вал».

[1]

Описание

Принцип работы автоматики — газоотвод. Запирание осуществляется поворотом личинки затвора при поступательном движении затворной рамы — с запиранием на шесть боевых упоров. Ударно-спусковой механизм обеспечивает как ведение огня одиночными выстрелами, так и стрельбу очередями. Надо заметить, ведение автоматического огня через глушитель, вне зависимости от его конструкции, всегда негативно сказывается на качестве глушения. Пороховые газы не успевают рассеяться и охладиться, не успевает упасть давление. Винтовка ВСС имеет интегрированный в конструкцию глушитель расширительного типа с переотражающими ударные волны пороховых газов кольцевыми элементами-диафрагмами. Ствол имеет несколько отверстий для сброса давления в заднюю полость глушителя (что и отличает интегрированный глушитель от обычного). Для чистки и хранения глушитель может быть отделён, однако стрельба без него запрещена. Глушение звука выстрела основано на интегрирующем принципе. При прохождении пули мимо множества отверстий в стенках ствола пороховые газы проникают через них в расширительную камеру глушителя не сразу, а последовательно. При таком последовательном расширении раскалённых пороховых газов их температура падает, следовательно, сокращается объём и «выхлопное» давление. Кроме того, при вышеописанном процессе единый звуковой выхлоп дробится на многие составляющие. Остаточные звуковые волны, отражаясь от косо поставленных перегородок сепаратора, накладываются друг на друга в противоположных фазах и взаимно поглощаются.

Прицельные приспособления винтовки состоят из открытого механического прицела (на задней части глушителя регулируемый целик, градуированный до 400 м, и размещённая на дульной части глушителя мушка с защитной стойкой), а также бокового кронштейна для крепления ряда оптических и ночных прицелов. В частности, штатного оптического прицела ПСО-1-1 (отличающегося от ПСО-1 иной прицельной маркой под намного более «крутую» в плане настильности траекторию пуль патрона СП-5 и СП-6).

ВСС оснащена деревянным нескладным прикладом, весьма схожим по конструкции с прикладом винтовки СВД, но с более широкой и удобной рукояткой управления. Приклад снимается для уменьшения габаритов при хранении оружия.

На базе ВСС разработан и принят на вооружение автомат «Вал» АС (автомат специальный). От ВСС отличается наличием складного металлического приклада, магазином большей емкости — 20 вместо 10 патронов (магазины взаимозаменяемы). Снаряжаться магазин может обоймами.

На ВСС имеется крепление типа «ласточкин хвост», вследствие чего может прикрепляться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО 4х34 со специальным переходником; на кожухе глушителя установлен также открытый секторный прицел.

Ресурс ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

ВСС не является полностью бесшумным оружием. Звук выстрела приблизительно соответствует малокалиберной винтовке и может быть различён лишь в тишине, что значительно лучше, чем у оружия с так называемыми тактическими глушителями.

История применения

Первая чеченская война

Первое боевое применение винтовок ВСС относится к первой чеченской войне, когда этими винтовками начали вооружать отряды специального назначения.

Чеченские сепаратисты, столкнувшиеся с ВСС и понесшие от неё потери, быстро оценили качество нового российского оружия.

« Чеченцев сильно раздражают бесшумные снайперские винтовки россиян. «Никак не можем засечь, откуда они бьют» — сплевывали в сердцах ополченцы.

Э. Абдулаев. «Над грозным городом раскаты». Журнал «Солдат удачи», № 4 1995

»

Владимир Ольгин, командир одной из рот спецназа федеральных сил, охарактеризовал связку ВСС «Винторез»/АС «Вал», как идеальную систему для войск специального назначения, умелое использование которой позволяет творить чудеса. Особо автор отметил качество использования ВСС при решении задачи «снятия часового» — был случай, когда бойцы отряда уничтожили из ВСС 5 боевиков ещё до того, как основная группа противника поняла, что происходит[5].

« В городе — незаменимая вещь, ей и ночь не помеха. Противник не слышит и не видит. Главное, боеприпасов побольше (а вот с ними была напряжёнка). Метров до 300 стреляешь, как в тире, главное — выверка прицела, ночью результат аналогичный.

Ш. Алиев. «Куда девался кровавый опыт?». Журнал «Солдат удачи», № 11 1997

»

7 января 1995 года попал в окружение отряд спецназа Главного Разведывательного Управления (ГРУ) из 22-й бригады спецназначения. В плену у боевиков оказалось 48 человек, чеченцы также захватили снайперские винтовки «Винторез».[6]

После поступления ВСС в войска, на склады за ненадобностью были отправлены все АКМС с приборами бесшумной и беспламенной стрельбы[5].

Вторая чеченская война

Во время второй чеченской войны снайпер одного из российских спецподразделений, находясь в засаде, занял позицию в кроне густого дерева. Обнаружив группу боевиков, он дождался, пока все они выйдут на открытую местность и, открыв огонь на дальности эффективного огня, уничтожил всю группу прежде, чем они разобрались откуда ведется огонь[1].

Грузино-осетинский конфликт

Во время грузино-осетинского конфликта ВСС использовалась обеими сторонами (как осетинской, так и грузинской[7]), а во время войны в Южной Осетии — российскими войсками.

В частности, 29 января 2007 года со стороны Грузии произошло нападение на южноосетинских милиционеров с использованием АКМ и ВСС. Трое милиционеров были ранены[8].

Происшествия

Незаконные вооружённые формирования начали использовать его при проведении терактов. Осетинские журналисты полагают, что и к грузинским спецслужбам, и к боевикам ВСС могла попасть через американскую сторону, которая официально закупает эти винтовки[7], газета «Известия» в качестве вариантов маршрутов поставки называет также страны среднего и ближнего Востока[9]. В частности, на видеоплёнке, предоставленной американскими журналистами, у одного из террористов, захвативших школу в Беслане видна в руках ВСС[10].

5 июня 2009 года из винтовки «Винторез» был убит министр внутренних дел Дагестана Адильгирей Магомедтагиров[11].

В массовой культуре

  • Присутствие в кинофильмах:
    • Присутствует в сериале Крот
    • Появляется в фильме Грозовые ворота у русских бойцов спецназа ГРУ (1-я, 3-я серии)
    • Присутствует в сериале Спецназ, у «Дока» и «Якута» (3-я, 4-я, 5-я, 6-я серии)
    • Присутствует в сериале Спецназ по-русски 2, у майора Озолина, по кличке «Динамит» (Владимир Турчинский).
    • Присутствует в художественном фильме День хомячка у снайпера. В фильме показано, что снайпер зайдя в номер, пронёс «Винторез» в специальном кейсе, в разобранном виде из 3-х частей: приклад, ствольная коробка (внутри которой возвратная пружина, затвор и различные системы) и глушитель, а потом снайпер его собрал и совершил убийство одного из главных бандитов в гостиничном номере.
    • Присутствует в художественном фильме Кочегар у снайпера в сцене убийства из окна жилого дома. Пронес он его туда в разобранном виде в кейсе для гитары, огонь велся по предпринимателю с охраной в джипе у подъезда.
    • Присутствует в сериале Потерявшие солнце. В этом сериале «Винторез» использовал наёмный убийца Цыбин (Андрей Смоляков)
    • Присутствует в начале фильма Прорыв у одного из разведчиков спецназа ГРУ
  • Присутствие в компьютерных играх:

См. также

Примечания

Ссылки

ARIA Vintorez sniper rifle cartridge caliber 9 mm


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

SJC «Vintorez» (Special Sniper Rifle) part of the silent sniper complex (BSK), a 9-mm sniper cartridge SP-5 (or broneboynogo SP-6), rifle, optical sight JI-1-1 or 1P43 and night sights and 1PN75 MBNP-18.

Rifle BCC Vintorez – video

Sniper rifle BCC «Vintorez» was developed by designers VF. Krasnikov and PI. Serdyukov in TSNIITOCHMASH in Klimovsk.

AT 1987 BCC, the complex «Vintorez» was adopted for the reconnaissance and sabotage units of the USSR Armed Forces, Interior Ministry troops and units of the KGB special-purpose designation under the BCC (6P29 index).

Sniper rifle BCC «Vintorez» — is intended to carry a sniper silent-flameless fire on enemy troops (defeat the enemy reconnaissance, its command structure, sentries and observers), and disabling elements of military equipment, monitoring devices and equipment skinned enemy at a distance of up to 400m using optical sight, and up to 300m with night sights.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Rifle BCC consists of:

– trunk connected to the receiver
– butt
– bolt carrier with gas piston
– prison
– return mechanism
– удар­ника
– mainspring with a guide
– Trigger
– receiver cover
– muffler body, separator and forend.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

The principle of automation and Functions and «Vintorez» rifle mechanisms based on the use of powder gases energy, moved from the bore to the gas chamber, and then converted into the kinetic energy of the movable automation system. Locking and unlocking of the barrel by turning the bolt about the longitudinal axis. The trigger mechanism — striker type of original design, with the possibility of single and automatic fire. Submission cartridges made from two-row magazine sector with a checkerboard arrangement of their. Chambering the cartridge shutter is carried. Cartridge cases retrieved a spring-loaded swinging ejector, mounted on the gate. To reflect the fired cartridge is spring-biased reflector, placed in the gate.

Rifle barrel entire length 200 mm, chromium-plated, It has six right-hand grooves. On the trunk stub protrusions are arranged with bevels — prior to turning the shutter in its closing early. In the middle part of the barrel is a gas chamber, and the cylindrical surface with annular grooves for attachment of the muffler body. The muzzle has 54 openings (6 series in 9 holes), drilled on the barrel rifling. They are designed to discharge gases from the barrel into the expansion chamber of the muffler. On the muzzle of the barrel is worn specially shaped spring separator. It ensures the centering of the muffler relative to the bore axis. Node centering muffler created as the original design, his device is protected by RF patent.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

The receiver serves to connect the parts and mechanisms rifles. It is produced by milling of steel billets. This greatly enhances rigidity, but at the same time it increases the complexity of its production and increases the cost. Nevertheless, for special forces is logical to have a weapon more expensive, but providing a high shooting accuracy and reliability. Top box lid is closed, that protects parts and mechanisms weapons against pollution. It is made of thin sheet steel stamping. To stiffen, with a small thickness of metal, it made pads. On the right side of the lid has a window for the outside shell casings ejected and cut the handle to move the bolt.

Fuse, that when you turn eliminates the possibility of rotation of the trigger, It provides preventing accidental firing when dropped, with a weapon, inadvertent pressing the trigger. In the closed position the fuse box covers the cutouts for the movement of the handle reloading and protects the receiver box from getting into the sand and dust. Protection from premature firing and the unlocked gate is provided by the self-timer, as well as the mutual arrangement of the bolt and the shutter when closing the bore and a locking bolt.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

On the left side of the receiver there is a ledge type «dovetail» — slots for optical sights. The central projection and two rear base for fixing are nocturnal electron-optical sights, and two front and center — for daytime riflescopes.

The receiver also has an interpreter type of fire and magazine catch with spring.

The main mode of fire rifles — Single. Nevertheless, the trigger structure, placed in the receiver, It provides for the possibility of automatic fire. Translator type of fire attached to the receiver inside the trigger guard, behind the trigger. To maintain a single translator fire is put to «single fire» (denotes one point), and auto — «automatic firing» (marked by three points). Interpreter may be the thumb and index fingers of the hand, holding the handle.

To improve the accuracy of a sniper rifle must be, to its mechanisms at work as little as possible exposed to the weapon.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

To fulfill this condition Automatic rifle is lightweight moving parts (constipation and zatvornuû frame). Another solution was the use of the locking mechanism of the six combat shutter stops, interacting with the projections of the receiver. In this case, two lower lugs perform the role of loading rod cartridges. Locking and unlocking of the shutter is performed by turning around the longitudinal axis, occurring in the interaction of sensing slots and bolt protrusions leading shutter. This provided a symmetrical rigid locking bore and reduce energy losses due to the shutter unlocking.

Another solution, promoting accurate shooting, It was the use of the hammer striker type. Light striker serves to break the primer and the descent with cocking a rifle gives little perturbing pulse. Besides, This design allowed the ease of automation work. it, as well as specially designed gas operated node arrangement, allowed to eventually reduce the «flipping» of weapons during the shot, which in turn will facilitate the monitoring of the results of firing through the optical sight.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Drummers BCC first series have a firing pin and a tail, wherein the formed hole for guiding the mainspring, slots for the direction of the receiver, projections for charging and for setting the self-timer on the hammer. In subsequent releases the firing pin has been moved to the gate. Cylindrical surface of the firing pin enters the shutter channel.

Return mechanism for returning the bolt carrier with the bolt in the forward position after a shot or loading arms, as well as to fix the receiver cover. Guiding the return spring together with the stem constitute a telescopic structure, which provides the required stroke length of the bolt. To reduce noise upon impact of the moving system in the rear position in the structure of the return mechanism is provided abutment polyurethane gasket. To prevent the ingress of propellant gases exhaust from the receiver to face the arrow between the protrusion and the return mechanism stops the lid of the receiver has a rubber O-ring.

Mainspring serves to communicate the hammer energy, sufficient to break the capsule holder. Guide mainspring also has a telescopic design.

The integrated silencer is an integral part of the rifle. It includes a housing muffler and separator. The housing consists of an expansion muffler preliminary gas discharge chamber and the muzzle silencer chamber. The front housing portion is mounted separator.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Cadet RVVDKU with BCC on demonstrations

The separator is a stamp-weldment, consisting of a sleeve, insert, washers and clips. The cylindrical surface of the sleeve and the washer serves to ensure concentricity of the separator and the housing, conical surface of the sleeve — to set the separator to the separator spring, located on the muzzle of the barrel.

The silencer is put on the rifle barrel and fastened thereon two sprag compounds and latch. This mount allows you to easily remove and install a silencer on the weapon. after the shot, by passing bullet front, perforated portion of the barrel, portion of propellant gases rushes through the lateral opening in the barrel into the expansion chamber of the muffler. Thus the gas pressure in the barrel and after leaving the bullet velocity is reduced. The jet of propellant gases, flowing out of the muzzle of the barrel, gets on the separator, which «divides» it on numerous multi-directional flow, rapidly reducing their speed and temperature. As a result, gases, flowing out of the muffler, have subsonic speed and low temperature, ie do not produce cotton and muzzle flash, and the level of the shot sound is approximately 130 dB, which corresponds to a small-bore rifle.

The use of an integrated silencer has reduced (compared with a silencer, We fit over the muzzle of the barrel) and the overall length of the weapon.

On muffler body mounted sight block with rib, the front sight base with front sight, separator pawl with spring.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Detachable butt skeletal type rifles (like SVD) It made of plywood. He joins the receiver using overlays, having protrusions such as «dovetail» and latch. When creating retainer butt original constructive solution applied, protected by RF patent. The retainer ensures rapid removal and attachment of the butt, and hard (without lyuftov) mounting on weapons.

Handguard rifle «Vintorez» is made of plastic and is designed for comfort and control weapons when firing, Hand protection against burns and fixing the tube. Handguard holding body of the muffler, and when removed muffler — a latch housing, which is automatically urged in the process of assembling the inner inclined plane of the forearm.

The trigger mechanism is used for lowering the striker with cocking and with timer cocking, providing a single and automatic fire, cease firing, to prevent shots at the unlocked gate and for setting the machine to fuse. The trigger mechanism is placed in the receiver, and includes a fuse, sear, uncoupler, interpreter, Self timer, trigger, trigger spring, axis trigger, Self-spring, spring sear and disconnector. The design of the trigger mechanism is also protected by RF patent.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

For aimed fire from rifles and machine for various range uses different daytime and night sights.

Daytime optical rifle sight 1-1 PCP-like sight PSO-1 sniper rifles SVD, but with a distance scale for ballistics cartridge SP-5. Upper handwheel sight — to set distance — has a scale with numbers from 5 to 40, with a scale 25 m, which corresponds to the aiming angles for firing at a range of 50 to 400 m. Because the ballistics of the cartridge SP-6 close to the ballistics of the cartridge SP-5, sight scale enjoyed by firing two bullets. side handwheel, as in the sight PSO-1, It serves to introduce lateral amendments. Grid sight has one main angle for aiming at a target. Right and left of it is scale deflection correction, from below — scale rangefinder at a target height 1,7 m (growth figures) with the numbers 1 to 40 in tens of meters range. Sight JI-1-1 has 4x magnification and field of view of 6 °, its mass — 0,58 kg.

In addition to sight, PSO-1-1 shooting from BCC can be used, and the other day riflescope- 1P43.

For shooting at night using night sight NSPU-3 or MBNP-1. Recently created a new generation of night sights — a series of sights 1PN93.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Fighter 45 OP SpN VDV with VSS

In case of failure of daytime telescopic sight or the impossibility of its use for other reasons, used mechanical sighting device, consisting of sight sector type and adjustable for height and lateral direction of the front sight in namushnike. The sight and the front sight placed on the muffler body. Grivko rib has slotted cutouts for aiming and for holding the clamp in the mounted state. On rib: I graduated from 10 to 42: on the right side of 10 to 40, on the left — from 15 to 42. scale digits indicate the firing range in the tens of meters, Such range allows the sight respectively target range up to 20 — 30 m.

Based on the fly and on the overall risk of coated housing, determines the position of the front sight after bringing weapons to the normal battle.

Placing the sight and the front sight on the muffler requires the operation of weapons is strictly follow the proper connection of the muffler, protect it from shocks and other mechanical damage.

One of the requirements, imposes a new rifle when it was created. — the possibility of concealed carry and high readiness for combat use. Therefore, the rifle is broken down into three main components — a rifle with a silencer and butt filmed, silencer and butt. its transfer time in a combat situation — no more than 1 min.

If necessary, the rifle can be carried disassembled into major components in a case 45x37x19 cm, or in the bag. For the manufacture of packing in a case split wooden mock rifle was created.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Ammunition BCC «Vintorez» SP-5, SP-6

Shooting from the BCC «Vintorez» rifle can be carried out:

– cartridges SP-5 (snayperskye)
– SP-6 (increased armor penetration).

These cartridges have the same charges, but different bullets design.

Bullet cartridge SP-5 has a lead and steel cores, placed in a bimetallic shell. bullet shape allows it good ballistic properties in flight at subsonic speed. Special labeling cartridge SP-5 does not, cardboard packaging boxes with such cartridges have the inscription «Sniper».

Bullet cartridge SP-6 is composed of tempered steel core extended length, placed in a leaden shirt and bimetallic shell. Apex bullet cartridge SP-6 turns black, and on the box it has a black stripe. Sleeves steel rounds, The coated green lacquer.

Both cartridges have similar ballistics, and can be used as ARIA, and in AC. In this case, the cartridge SP-5 has better accuracy, and SP-6 — armor. Last should be used to engage manpower in personal protective equipment, as well as in cars or light shelters.

Cartridges SP-5 and SP-6 produces Klimovsk Stamping Plant.

In addition to regular ammunition, There are training cartridges SP-6UCH — for on loading weapons training. On her sleeve has longitudinal grooves, and on the box — the inscription «Training».

To test the strength of locking arms used cartridge SP-5UZ. On the package data cartridges inscription «Reinforced charge». They are used only in the factory, the use of such ammunition in the armed forces is strictly prohibited.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Partial disassembly SCD Vintorez

Silent weapon by firing a greater extent, than usual, polluted gunpowder soot. Therefore, after the shooting of the BCC need as quickly as possible to clean it. For this is done partially disassembled rifles, which is done without special tools.

The order of partial disassembly next:

– Remove the magazine and check, whether there is no cartridge in the chamber.
– Separate the muffler and disassemble it.
– Remove the separator from the barrel spring.
– Disconnect the cover of the receiver box rifles.
– Extract return mechanism. 6. Remove the mainspring with a guide.
– remove the firing pin.
– Separate bolt carrier with the bolt and separate the valve from the bolt.
– disconnect the forearm.
– separate tube.
– For BCC — separate butt.
– weapons assembly in reverse order. It takes 30 to 60 seconds.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

Options ARIA rifle

Each individual rifle BCC completed a set of spare parts, spare parts About.

It consists of:

– şompol;
– accessory;
– oiler;
– scraper;
– knife;
– five 10-round magazine;
– belt.

Shops AS «Val» and BCC «Vintorez» interchangeably, in this way, rifle can be supplied as a 10-chargers, and from 20 chargers (automaton) shops.
Oiler and belonging — from AKM.
The scraper serves to remove carbon deposits from the walls of the bore. He screwed on a ramrod.
The knife is designed to remove carbon deposits from the surfaces of the separator. Barrel and the gas piston. He has two blades: one — for cleaning the separator, the other — for the external surfaces, the barrel and the gas piston.
Styling products include rifles: bag for carrying a rifle and a bag to carry the optical sight, four shops and ZIP About.


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

The performance characteristics of BCC Vintorez

– Adopted: 1987
– Constructor: P. AND. Serdyukov
– designed: 1987 year
– Manufacturer: TSNIITOCHMASH, Tula Arms Plant
– copies cost: About 75 000 rubles

Weight BCC Vintorez

– 2,6 (without magazine and sight)
– 3,7 (and charged with the sight PSO-1)

Dimensions BCC Vintorez

– Length, mm: 894
– barrel length, mm: 200

Cartridge BCC Vintorez

– 9× 39 mm (SP-5, SP-6)

Caliber BCC Vintorez

– 9 mm

Rate BCC Vintorez

– 40-100 rounds / min

bullet speed BCC Vintorez

– 280-295 m / s

Sighting range BCC Vintorez

– to 100 meters head target, to 200 meters in the chest, to 350 meters into the growth

Magazine capacity BCC Vintorez

– box magazine 10 or 20 rounds

The maximum range of the WBU Vintorez

– 400 (effective)

Work principles: removal of powder gases, Butterfly valve
Aim: sector, Installation of optical (originally came with 1P43 and PSO-1-1) or night (1PN75 or 1PN51)

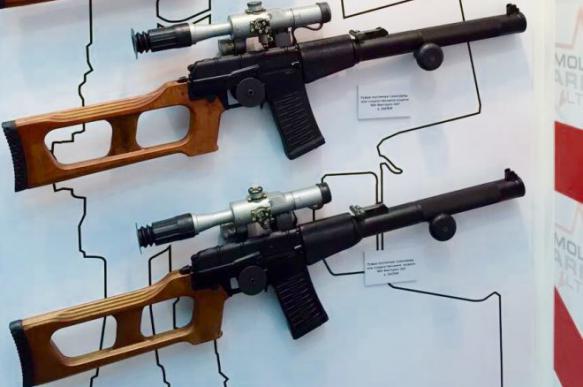

Photo BCC Vintorez


 ARIA Vintorez sniper rifle cartridge caliber 9 mm


 ARIA Vintorez sniper rifle cartridge caliber 9 mm

5,926

Винтовка снайперская специальная «Винторез»: история создания известного оружия

В семидесятых годах двадцатого столетия усиливался накал противоборства между западным миром и странами социалистического лагеря, возникали и расширяли свою географию все новые и новые «необъявленные войны» и локальные конфликты. Перед советскими оружейниками встала необходимость разработки новых видов вооружения, в частности такого, что могло бы с большей эффективности наносить урон живой силе противника, оснащенной современными на тот момент средствами защиты на малых расстояниях. Оружейная промышленность СССР приступила к выполнению поставленной задачи.

В то время советскими подразделениями специального назначения использовались модернизированные образцы уже имеющегося оружия. К примеру, «Тишина» и «Канарейка», созданные на базе АКС-74у и АКМ, были оборудованы интегрированным глушителем и имели специальный патрон с дозвуковой скоростью пули. Тем не менее, наличие определенных недостатков этих образцов сделало необходимым создание новых чертежей специального вооружения данного типа.

От нового оружия требовалось выполнение следующих задач:

  • Оружие должно скрытно уничтожать живую силу противника на расстоянии до четырехсот метров;
  • Пробивать армейский стальной шлем на той же дистанции;
  • Иметь возможность применять оптический прицел днем и электронно-оптический прицел ночью;
  • Оружие должно быть легким и компактным;
  • В целях обеспечения скрытой транспортировки, требовалась возможность быстро собрать и разобрать оружие на основные компоненты.

Первым вариантом такого оружия стал автомат с индексом РГО36 под патроны калибра 7.62. Обладая упрощенной конструкцией, что обеспечивалась за счет оригинальной системы газоотвода, автомат сильно отставал в надежности. После доработки чертежей в 1981 году свет увидел автомат с индексом РГО37, надежность которого была на порядок выше, чем у предшественника. Испытания показали, что оружие обеспечивало выполнение поставленных задач, а его технические характеристики были удовлетворительными.

Тем не менее, в 1985 году требования к винтовке стали жестче, и от нее уже требовалось поражать противника в бронежилетах 6Б2 на расстоянии четырехсот метров. Результатом ужесточения требований стало решение перепроектировать винтовку под патрон 9х39 мм. И уже в 1987 году КГБ и ГРУ получили на вооружение снайперскую винтовку «Винторез».

Снайперская винтовка "Винторез"

Снайперская винтовка «Винторез»

Общее описание

ВСС «Винторез» обладает классическими отработанными конструктивными решениями, что позволило достичь высоких показателей ТТХ. Автоматика винтовки работает за счет применения энергии, создаваемой пороховыми газами, что из канала ствола перемещаются в газовую камеру, в результате чего возникает кинетическая энергия, необходимая для работы автоматики. Ствол винтовки «Винторез» отпирается и запирается посредством поворота затвора, имеющего шесть боевых выступов, а ударниковый тип ударно–спускового механизма такой же, как и у автомата Калашникова, и позволяет вести огонь как одиночными выстрелами, так и стрельбу очередями. Патроны подаются из магазина, что имеет двухрядную секторную конструкцию, а патроны в нем расположены в шахматном порядке. Затвор досылает патрон в патронник. На затворе расположен подпружиненный качающийся выбрасыватель, который извлекает стреляную гильзу. Отражается гильза размещенным в затворе подпружиненным отражателем.

ВСС «Винторез» состоит из следующих основных частей:

  • Из ствола, что соединен со ствольной коробкой;
  • Из затвора и приклада;
  • Затворной рамы с газовым поршнем;
  • Возвратного механизма;
  • Ударника;
  • Боевой пружины и направляющей;
  • Из ударно-спускового механизма;
  • Крышки и ствольной коробки;
  • Корпуса глушителя;
  • Цевье также входит в число основных частей винтовки.
Части винтовки

Части винтовки

На хромированном стволе винтовки имеется правая резьба с шестью нарезами. Длина ствола составляет двести миллиметров. Предварительный поворот затвора при запирании обеспечивается благодаря наличию на пеньке ствола выступов со скосами. Средняя часть ствола оборудована газовой камерой, а наличие цилиндрической поверхности, на которой расположились кольцевые проточки, позволяет установить корпус глушителя.

Дульная часть имеет 54 отверстия, что сделаны по нарезам ствола. За счет отверстий газы не задерживаются в канале ствола, а местом их сброса служит расширительная камера глушителя. Расположенная на дульной части ствола специальной формы пружина сепаратора центрирует глушитель с осью канала ствола. Устройство узла центрирования имеет оригинальную конструкцию и находится под защитой патента РФ.

Отверстия на стволе для пороховых газов

Отверстия на стволе для пороховых газов

Ствольная коробка

Механизмы и части ВСС «Винторез» соединяются ствольной коробкой. Процесс ее изготовления трудоемкий, т.к. материалом для ее изготовления служит стальная заготовка, а изготавливается коробка посредством фрезерования. Как следствие, коробка имеет и высокую стоимость. Впрочем, высокая надежность и кучность стрельбы вполне оправдывают ее недешевую стоимость, к тому же спецподразделениям полагается иметь оружие, качественно превосходящее общевойсковое. Крышка, что закрывает коробку сверху, препятствует загрязнению находящихся внутри частей и механизмов. Изготавливается крышка посредством штамповки, а материалом служит тонкая листовая сталь. Выдавки, сделанные в крышке, придают ей жесткость. Через выполненное на правой стороне крышки окно выбрасываются гильзы, а специальный вырез обеспечивает движение рукояти затворной рамы.

Предохранитель

Чтобы предотвратить ненужные выстрелы во время перемещения, падений и при случайном нажатии на спусковой крючок, на ВСС «Винторез» установлен предохранитель, включение которого не позволяет спусковому крючку сделать поворот. Взаимное расположение затворной рамы и затвора в момент, когда закрывается канал ствола и запирается затвор, вместе с автоспуском блокируют возможность нежелательных выстрелов, когда затвор не заперт.

С левой стороны ствольная коробка оснащена выступами типа «ласточкин хвост», который позволяет использовать оптические прицелы. С помощью двух передних и центрального выступа крепятся дневные оптические прицелы, а ночные электронно-оптические крепятся на центральном и двух задних выступах.

При том, что конструкция спускового механизма дает возможность вести как одиночный, так и автоматический огонь, основным режимом является все же одиночный. Режим огня меняется специальным переводчиком, прикрепленным к ствольной коробке внутри спусковой скобы, за спусковым крючком. Режим одиночной стрельбы обозначен одной точкой, автоматического огня – двумя точками. Переводчик смещается в нужное положение большим или указательным пальцами руки, которая удерживает рукоятку.

Для того, чтобы избежать слишком сильного воздействия работы механизмов на оружие, и тем самым повысить точность, затвор и затворная рама сделаны легкими. Для этой же цели существуют шесть запирающихся упоров затвора. Упоры и выступы ствольной коробки взаимодействуют между собой. Также нижние боевые упоры досылают патроны. Копирные пазы на затворной раме и ведущие выступы затвора, взаимодействуя между собой, отпирают и запирают затвор, поворачивая его вокруг продольной оси. Тем самым канал ствола запирается жестко и симметрично, а энергии, необходимой для отпирания затвора, требуется гораздо меньше.

Ствольная коробка

Ствольная коробка

Также для повышения точности использован ударный механизм ударникового типа. Помимо того, что данное решение значительно облегчило работу автоматики, спуск с боевого взвода обеспечивает оружию небольшой возмущающий импульс. Это и скомпонованный особым образом газоотводный узел в итоге снижают «подбрасывание» ствола во время стрельбы, а также упрощают возможность увидеть итоги выстрела через оптический прицел.

После того, как сделан выстрел или произведено заряжание оружия, затворная рама с затвором возвращается в переднее положение посредством возвратного механизма. Крышка ствольной коробки также фиксируется возвратным механизмом. Телескопическая конструкция направляющей возвратной пружины и стержня способствует достижению необходимой длины хода затворной рамы. Наличие полиуретановой прокладки обеспечивает снижение шума в момент, когда подвижная система в заднем положении ударяется в конструкцию упора возвратного механизма. Наличие уплотнительного кольца между крышкой ствольной коробки и выступом упора возвратного механизма исключает попадание пороховых газов в лицо стрелка.

Глушитель

Глушитель «Винтореза», в составе которого сепаратор и корпус глушителя, является интегрированным. Корпус составляют расширительная камера, обеспечивающая предварительный сброс газов, и камера надульного глушителя. Передняя часть корпуса вмещает в себя сепаратор.

Сепаратор выполнен в виде штампо-сварной конструкции, включающей в себя втулку, шайбу, обойму и вставку. Соосность корпуса и сепаратора обеспечивается шайбой и втулкой с цилиндрической поверхностью. Пружина сепаратора, занявшая дульную часть ствола, соединена с сепаратором конической поверхностью втулки.

Два сухарных соединения и защелка крепят глушитель на стволе винтовки и обеспечивают легкую съемку и установку глушителя. Когда пуля при выстреле проходит переднюю перфорированную часть ствола, часть образовавшихся пороховых газов устремляется к расширительной камере глушителя через имеющиеся в стволе боковые отверстия. При этом происходит снижение давления и скорости газов в канале ствола после того, как пуля уже вылетела. Сепаратор «расчленяет» струю пороховых газов, которые попадают на него, пройдя дульную часть ствола. Такое «расчленение» несет создание многочисленных разнонаправленных потоков, скорость и температура которых при этом значительно снижается.

Дозвуковая скорость и невысокая температура истекающих из глушителя газов не позволяют появиться хлопку и дульному пламени, а звуковой уровень составляет примерно 130дБ, обычно присущий малокалиберным винтовкам. Благодаря тому, что глушитель интегрирован, уменьшилась и общая длина оружия. Корпус глушителя располагает на себе мушку и ее основание, а также колодку прицела и прицельную планку.

Приклад и цевье

Приклад винтовки сделан из многослойной фанеры, и, подобно прикладу СВД, является прикладом скелетного типа. Ствольная коробка соединяется с прикладом при помощи накладки с выступами типа «ласточкин хвост» и фиксатора. Оригинальная конструкция фиксатора находится под защитой патента РФ. Фиксатор позволяет быстро снимать и присоединять приклад, и при креплении отсутствует люфт.

Цевье ВСС «Винторез» пластмассовое, предохраняет руки от ожогов, способствует удобству управления оружием.

Прицелы

Прицел ПСО-1-1 по своей структуре напоминает прицел ПСО-1 для СВД, только с некоторыми изменениями: прицелПСО-1-1 имеет дистанционную шкалу, предусматривающую баллистику патрона СП-5. Также для дневной стрельбы на ВСС «Винторез» может быть поставлен прицел 1П43.

Ночная стрельба из «Винтореза», как правило, производится с использованием прицелов НСПУ-3 или МБНП-1.

Если нет возможности использовать оптический прицел, используется прицел секторного типа и регулируемая мушка в намушнике, что находятся на корпусе глушителя.

ТТХ ВСС «Винторез»:

ТТХ винтовки

ТТХ винтовки

Подводя итоги, следует отметить, что ВСС «Винторез» сегодня, благодаря своей надежности, простоте и удобству при использовании и транспортировке, а также высокой эффективности при выполнении поставленных боевых задач, является самым высококлассным и передовым оружием данного типа. Даже американский спецназ предпочитает пользоваться в спецоперациях именно ей, несмотря на то, что НАТОвские разработки разрекламированы куда больше.

История и характеристики специальной снайперской винтовки «Винторез»

На постсоветском пространстве довольно сложно найти человека, который не знает про знаменитый «Винторез». Винтовка специальная снайперская «Винторез» используется для тихого и незаметного уничтожения сил противника. Стоит отметить, что ВСС используется и по сей день, что говорит об успешности конструкции.

История создания ВСС «Винторез»

Разработка «Винтореза» началась далеко не сразу. Изначально спецподразделения советской армии использовали изменённые комплекты стрелкового оружия, отличающиеся от общевойсковых образцов интегрированными глушителями и использованием патронов с дозвуковой скоростью пули. Все это обеспечивало бесшумность оружия. Самыми известными такими комплектами являются «Канарейка» и «Тишина». Несложно догадаться, что такие решения далеко не полностью устраивали армию. Таким образом, конструкторам поступила задача разработать принципиально новый автомат, который соответствовал бы довольно жесткому перечню требований: малый вес и размер, отменная пробивная сила на средней дистанции и возможность установки различных оптических прицелов. Важным свойством будущего автомата должна была стать конструкция, позволяющая легко сложить автомат для перевозки.

Первая попытка разработчиков именовалась РГ036 и использовала патрон 7,62 У. Отличался этот автомат от той же «Канарейки» отличной от других автоматов системой газоотвода, но именно это и стало проблемой РГ036 — он был слишком ненадежен. После переработки чертежей и внесения определенных изменений, в 1981 году, появляется новый вариант автомата, именуемый РГ037, который был надежнее своего предшественника и в целом удовлетворял всем запросам советской армии. Однако со временем было решено сделать требования к новой винтовке намного жестче. Основным критерием, который добавился в список, было пробитие армейского бронежилета марки 6Б2 на расстоянии в 400 метров. Именно для решения этой задачи конструкция винтовки была переделана под патрон 9×39 мм. Новый автомат получил название «Винторез» и сразу пришелся по вкусу советским спецподразделениям. Серийное производство ВСС было налажено в 1987 году на оружейном заводе в Туле.

Технические характеристики ВСС «Винторез»

Стоить отметить то, что в основе «Винтореза» лежит конструкция, ставшая уже привычной для других советских автоматов, что позволило получить хорошие результаты и добиться неплохих показателей.

В ВСС используется ствол калибра 9 мм и патроны 9×39 СП5 и бронебойный патрон СП6. В магазин входит 10 патронов. Одним из основных критериев при создании «Винтореза» был небольшой вес и размер, и конструкторам удалось достичь малого веса — 2,5 кг. Что касается размеров, то ВСС может похвастаться длиной в 894 мм при размере ствола с интегрированным глушителем 200 мм. Возвращаясь к критериям, мы видим, что важной чертой будущей винтовки должна была быть хорошая пробивная сила. Конструкторам удалось и это: при начальной скорости пули в 290 м/с, ВСС может похвастаться довольно неплохим темпом стрельбы в 800-900 выстрелов в минуту и прицельной дальностью стрельбы в 400 метров.

Фото: Соцсети

Читайте также:

Как и зачем переформировали китайскую армию?

В армии США не хватает легких танков

ВСС Винторез: российская специальная снайперская винтовка.: vladimirkrym — LiveJournal

Винтовка снайперская специальная «Винторез» — советская и российская  стрелковая система, отличающаяся малошумностью и предназначенная для  оснащения подразделений спецназа. «Винторез» вместе со специальным  патроном СП5 (калибр 9 мм) образуют бесшумный снайперский комплекс  (БСК).

БСК «Винторез» способен обеспечить скрытное групповое поражение живой силы противника, защищенного бронежилетами типа 6Б2 (2 и 3 класс защиты), а также стальными армейскими шлемами на расстоянии до 400 м. На вооружение снайперская винтовка «Винторез» поступила в 1987 году.  Первыми ее опробовали разведывательно-диверсионные подразделения  Советской армии и специальные подразделения КГБ. Сегодня снайперская  винтовка «Винторез» занимает достойное место в арсенале спецназа.

История ВСС «Винторез».

До 1970-х гг. подразделения специального назначения СССР в основном  использовали доработанные образцы общевойскового стрелкового оружия,  оснащенные интегрированными глушителями и заряженные специальными  патронами с дозвуковой скоростью пули. К примеру, это были комплексы  «Канарейка» и «Тишина», построенные на базе АКС74У и АКМ соответственно.  Однако такие решения имели свои недостатки, поэтому было принято  решение разрабатывать полностью новое оружие.

К будущей винтовке были сформулированы следующие требования:

  • скрытное уничтожение живой силы на расстоянии до 400 м;
  • пробитие армейского стального шлема на дальности не более 400 м;
  • возможность применения электронно-оптических прицелов ночью и оптических днем;
  • легкость и компактность;
  • возможность быстрой разборки и сборки, пригодность для скрытной транспортировки.

Чтобы добиться соответствия оружия этим условиям, оружейникам пришлось разрабатывать боеприпасы.

Первый вариант оружия под патрон 7,62 У появился под индексом РГ036.  Автомат имел оригинальную систему газоотвода, что облегчало и упрощало  конструкцию оружия, но отрицательно сказалось на ее надежности. В  результате пришлось дорабатывать чертежи. В 1981 году появился второй  вариант под патроны РГ037, и он оказался более надежным. Обзор винтовки  показывал, что в целом оружие отвечает поставленным задачам и имеет  удовлетворительные характеристики.

Новое оружие прошло  предварительные испытания, но в 1985 году требования к бесшумной  винтовке были ужесточены. Теперь автомат должен был поражать противника  на дальности не более 400 м в бронежилетах 6Б2. В результате было решено  переделать автомат под патрон 9×39 мм. В 1987 году на вооружение ГРУ и  КГБ поступила снайперская винтовка «Винторез». Автомат стали осваивать  на оружейном заводе в Туле.

ТТХ «ВСС» Винторез.

  • Калибр — 9 мм
  • Патрон — 9х39 (СП5, СП6)
  • Длина — 894 мм
  • Длина ствола — 200 мм
  • Вес винтовки без патронов, а также оптического прицела — 2,45 кг
  • Начальная скорость пули — 290 м/с
  • Темп стрельбы — 800-900 выстрелов/мин
  • Боевая скорострельность — 30/60 выстрелов/мин
  • Прицельная дальность с применением оптического прицела – 400 м
  • Прицельная дальность с применением ночного прицела — 300 м
  • Прицельная дальность с применением открытого прицела — 400 м
  • Емкость магазина — 10 или 20 патронов.

Особенности конструкции

При создании ВСС «Винторез»  были применены классические конструктивные решения. Это позволило  получить хорошие результаты и добиться высоких характеристик оружия.

Винтовка «Винторез» имеет следующие основные части:

  • ствол, соединенный со ствольной коробкой;
  • приклад;
  • затвор;
  • затворная рама с газовым поршнем;
  • возвратный механизм;
  • ударник;
  • боевая пружина с направляющей;
  • ударно-спусковой механизм;
  • крышка ствольной коробки;
  • корпус глушителя;
  • цевье;
  • сепаратор.

Работа автоматики ВСС основана на применении энергии  пороховых газов, которые отводятся в газовую камеру из канала ствола, а  потом преобразуются в кинетическую энергию системы автоматики.  Отпирание и запирание ствола осуществляется поворотом затвора.  Ударно-спусковой механизм — ударникового типа, с возможностью  осуществления автоматического и одиночного огня.

Подача патронов  выполняется из двухрядного секторного магазина с шахматным  расположением. Досылание патрона выполняется затвором. Подпружиненный  качающийся выбрасыватель извлекает стреляную гильзу.

Ствол ВСС

Ствол  винтовки хромированный, у него шесть правых нарезов. В средней части  ствола имеется газовая камера, в том числе цилиндрическая поверхность с  проточками для присоединения глушителя. Дульная часть ствола содержит 54  отверстия, просверленных по нарезам. Их предназначение — сброс газов в  расширительную камеру глушителя. Для центрирования глушителя на дульную  часть надевается специальная пружина сепаратора.

Приклад

Отделяемый приклад винтовки ВСС имеет скелетный тип (похож на приклад СВД), производится из многослойной фанеры.

К ствольной коробке приклад винтовки присоединяется при помощи  накладки, которая имеет выступы «ласточкин хвост» и фиксатор.  Конструктивное решение фиксатора позволяет быстро отсоединить приклад от  ствольной коробки.

Глушитель

Эффективность  винтовки обеспечивает еще один узел – интегрированный со стволом  глушитель, который состоит из сепаратора и собственно глушителя.

Сепаратор представляет собой штампо-сварную конструкцию, состоящую из  втулки, обоймы, шайбы и вставки. Цилиндрическая поверхность втулки и  шайбы служит для обеспечения соосности корпуса и сепаратора, коническая  поверхность втулки – для установки сепаратора на пружину сепаратора,  которая находится на дульной части ствола.

Корпус глушителя  выполнен из камеры надульного глушителя, а также расширительной камеры  сброса газов. В передней части корпуса ставится сепаратор. На корпусе  глушителя устанавливается колодка прицела с прицельной планкой, защелка  сепаратора с пружиной и основание мушки с мушкой.

Прицелы

Для  стрельбы из автомата и винтовки на различные дальности применяются  различные оптические и электронно-оптические прицелы. Дневной оптический  прицел ПСО-1-1 подобен ПСО-1 СВД, однако у него имеются дистанционные  шкалы под баллистику патрона СП-5.

Помимо прицела ПСО-1-1, может  также быть использован 1П43, дневной оптический прицел, который  позволяет увеличить обзор. Для стрельбы в темное время оружие оснащается  ночным прицелом МБНП-1 или НСПУ-3.

В последнее время разработаны  прицелы нового поколения – например, семейство прицелов 1ПН93. Часть из  них могут применяться и ночью. Если из строя выходит дневной оптический  прицел, то применяется механическое прицельное приспособление, которое  состоит из прицела секторного типа, а также мушки в намушнике,  регулируемой по боковому направлению и высоте.

Размещение мушки и прицела на глушителе требует строго  следить при эксплуатации оружия за правильным присоединением глушителя,  беречь от ударов и механических повреждений.

Комплектация

Каждое оружие укомплектовано индивидуальным комплектом ЗИП-О, который включает:

  • шомпол;
  • принадлежность;
  • масленка;
  • скребок;
  • нож;
  • пять 10-зарядных магазинов;
  • ремень.

Укладочные  средства включают: отдельную сумку для переноски ВСС, а также сумку для  переноски четырех магазинов, оптического прицела и ЗИП-О.

ММГ ВСС «Винторез»

Макеты Массово–Габаритные (ММГ) в  России являются единственным легальным способом иметь ВСС «Винторез» у  себя дома. ММГ могут быть двух типов:

  1. ММГ, изначально произведенные как макеты, они при внешней  идентичности, а также схожести работы механизмов выполнены из иных  материалов, чем боевое оружие. Поэтому они не могут быть переделаны в  боевое оружие.
  2. ММГ, выполненное из деактивированного оружия.  Такое оружие было изготовлено как боевое, однако чуть позже оно было  деактивировано (заваренный патронник, просверленный ствол и тому  подобное). Условно к этому типу ММГ можно отнести практически все ММГ  российского производства, выполняемые на оружейных заводах.

Винторез — Бесшумный убийца!

Снайперская винтовка ВСС «Винторез» (Россия / СССР)

ВСС «Винторез»

ВСС «Винторез» — винтовка снайперская специальная является частью комплекса БСК (бесшумный снайперский комплекс) состоящего из винтовки, 9-мм снайперского патрона СП-5 (бронебойного патрона СП-6), оптического прицела 1П43 (ПСО-1-1 и ночных прицелов МБНП-18 и 1ПН75).

Снайперская винтовка ВСС «Винторез» разработана конструкторами П. Сердюковым и В. Красниковым в Климовском ЦНИИТочМаш.

В 1987 году новый комплекс ВСС «Винторез», принимают на вооружение частей спецназначения войск КГБ СССР и разведывательно-диверсионных частей Советских Вооруженных сил, и частей внутренних войск МВД под обозначением «винтовка снайперская специальная» (ВСС) индекс 6П29.

ВСС «Винторез»

Новое оружие, являющееся групповым средством скрытого нападения и защиты, предназначалось для поражения целей снайперским огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника; его разведгрупп; наблюдателей и часовых), а также вывод из строя приборов наблюдения, элементов военной техники и уничтожение небронированной техники на дальностях до 400 м днем с оптическим прицелом и 300 м ночью с ночным прицелом.


ВСС «Винторез»
неполная разборка

Конструкция «Винтореза» предельно проста. Особенность ее — ударно-спусковой механизм, состоящий из ударника и двух шептал — одно для автоматического, другое для одиночного огня.

Винтовка ВСС состоит из ствола со ствольной коробкой, глушителя с прицельными приспособлениями, приклада, затворной рамы с газовым поршнем, затвора, возвратного механизма, ударного механизма, спускового механизма, цевья, газовой трубки, крышки ствольной коробки и магазина.

Принцип автоматики и запирания ствола такой же, как у автомата Калашникова.

Автоматика ВСС работает по принципу отвода пороховых газов из канала ствола в газовую камеру, расположенную сверху ствола под пластмассовым цевьем, запирание канала ствола производится поворотом затвора с шестью боевыми выступами. Газовый поршень жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ — ударникового типа, допускает ведение как одиночного, так и автоматического огня.

Флажок предохранителя, выведенный на правую сторону ствольной коробки, одновременно с этим закрывает паз для рукоятки перезаряжания, предохраняя коробку от попадания внутрь пыли и грязи. Переводчик вида огня смонтирован внутри спусковой скобы, за спусковым крючком. При его горизонтальном перемещении вправо ведется одиночный огонь, а при перемещении влево — автоматическая стрельба. Рукоятка перезаряжания расположена с правой стороны ствольной коробки.

Прицельные приспособления состоят из открытого секторного прицела, смонтированного на корпусе глушителя и рассчитанного на дальность стрельбы до 400 м, и мушки в намушнике. На ВСС «Винторез» может устанавливаться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО-3х34 со специальным переходником.

Питание осуществляется из пластмассового коробчатого магазина с двухрядным расположением емкостью 10 или 20 патронов.

ВСС «Винторез»
оснащенный ночным прицелом

Приклад деревянный, выполнен подобно СВД и снабжен резиновым затылком.

Винтовка ВСС «Винторез» оснащена интегрированным прибором для бесшумно-беспламенной стрельбы (ПБС), надетым на ствол. Действие ПБС винтовки связано с необычным устройством самого ствола. Передняя его часть, закрытая глушителем, имеет шесть рядов сквозных отверстий, выполненных по дну нарезов. При выстреле, по мере продвижения пули по каналу ствола, пороховые газы выходят через эти отверстия в цилиндр глушителя, а затем последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Подобная конструкция глушителя, наряду с использованием патрона СП-5 с оптимальными баллистическими характеристиками, позволила значительно снизить уровень демаскирующих признаков (звук и пламя выстрела).


ВСС «Винторез»
при использовании

Стрельба из ВСС «Винторез» производится специальными патронами СП-5 и СП-6.
9-мм снайперский патрон СП-5 с тяжелой пулей массой 16,2 г создан конструкторами ЦНИИТОЧМАШа Н.Забелин, Л. Дворянинова и Ю. Фролов, на основе гильзы промежуточного патрона обр. 1943 г. Дозвуковая начальная скорость пули этого патрона (270 — 280 м/с) обеспечивает необходимое снижение уровня звука при использовании глушителя, а увеличенная масса пули со стальным сердечником — достаточное пробивное действие на дальностях до 400 м. Масса патрона СП-5 — 32,2 г, длина патрона — 56 мм. Относительно небольшая скорость тяжелой пули отчасти компенсируется ее высокой энергией и поперечной нагрузкой, что обеспечивает устойчивость на траектории и достаточное пробивное действие. На основе СП-5 разработан «бронебойный» патрон СП-6. СП-6 имеет пулю с сердечником из карбида вольфрама и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%, что позволяет пробивать 6-мм стальную плиту на дистанции 100 метров. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров — толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Калибр, мм9х39
Вес, кг
— без патронов и прицела
— с патронами и прицелом
— с патронами и ночным прицелом

2.6
3.41
5.93
Длина, мм894
Длина ствола, мм210
Начальная скорость пули, м/с290
Прицельная дальность, м
— с открытым прицелом
— с оптическим прицелом
— с ночным прицелом

400
400
300
Темп стрельбы, выстр/мин600
Емкость магазина, кол. патронов10; 20

Снайперская винтовка ВСС «Винторез» может разбираться на три узла (ствол с глушителем, ствольная коробка с ударно-спусковым механизмом и приклад) и вместе с прицелом и магазинами упаковывается в чемоданчик типа «дипломат» размерами 450х370х140 мм, причем время, необходимое для перевода оружия из транспортного положения в боевое, составляет не более 1 минуты.

Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

Винтовка ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу «укусил и скрылся». Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, «Винторез» начинает давать задержки. Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство «разбухать». Поэтому винтовку нужно чистить как можно чаще.

К недостаткам этой винтовки, по опыту ее боевого использования в войсках, относится невысокая прочность некоторых частей, особенно крышки ствольной коробки, а также щелчок при переключении рычага предохранителя-переводчика режимов огня. Винтовка ВСС, так же как и любое другое снайперское оружие, требует особо бережного обращения, что не всегда удается соблюдать в боевых условиях.

В боевом применении «Винторез» оказался на порядок результативнее всех известных образцов оружия такого класса и назначения.

Производство снайперской винтовки ВСС «Винторез» было налажено на Тульском оружейном заводе.

ВСС «Винторез» была принята на вооружение спецподразделений ВС и МВД России, а также ФСБ и службы охраны президента. Кроме того, была налажена поставка этого оружия на экспорт в страны Ближнего Востока и Южной Америки, а также в США.

Конструкция винтовки была признана настолько удачной, что на ее основе создали Автомат Специальный (АС) «Вал» и малогабаритный автомат СР-3 «Вихрь».

технические характеристики. Винтовка ВСС «Винторез»: устройство

Оружейное семейство «Вал» давно славится использованием передовых технологий и по-настоящему уникальных разработок. Взять хотя бы новенький, но уже снискавший славу «Вихрь» — бесшумный и компактный штурмовой автомат, успевший полюбиться спецназу. Его собрат АС «Вал», участник многих военных компаний, прославился уже даже за пределами РФ, легко обойдя многие аналоги. Достойную компанию составляет им и «Винторез» — винтовка, сочетающая в себе достоинства снайперской и штурмовой.

винторез всс

Родословная

Эхо холодной войны между Штатами и Союзом дает о себе знать даже в наше время. «Винторез» ВСС была разработана по специальному правительственному заказу в 1970-х годах. Успешно проведенные испытания способствовали ее принятию на вооружение. Еще в 80-х годах она попала в руки сотрудников КГБ, разведчиков и некоторых подразделений спецназа МВД. «Винторез» ВСС позволяла поражать цели практически бесшумно. А все благодаря уникальному строению глушителя. Причем с ее помощью можно было уничтожать не только живую силу противника, но и его небронированную технику.

Применение новой винтовки оказалось настолько успешным, что разработчик винтовки ЦНИИТОЧМАШ приступил к созданию на ее базе штурмового высокоточного автомата. Новинка пришлась по душе не только разведке и штурмовикам, но даже снайперам. «Винторез» ВСС и АС «Вал» разработаны под одинаковый патрон, их строение во многом сходно, большинство деталей взаимозаменяемы. Неудивительно, что почти весь свой боевой путь эти два вида оружия идут плечом к плечу.

винтовка всс винторез

Устройство и его особенности

Конструкция винтовки довольно проста. Ударно-спусковой механизм состоит из ударника и двух шептал. Одно из них отвечает за автоматический огонь, второе — за одиночный. Принцип автоматики во многом схож с тем, который используется для автомата Калашникова. Винтовка ВСС «Винторез» имеет в строении следующие части:

  • ствол со ствольной коробкой;
  • деревянный приклад;
  • группа прицельных приспособлений;
  • затворная рама с поршнем;
  • затвор;
  • ударный, возвратный и спусковой механизмы;
  • газовая трубка;
  • цевьё;
  • крышка ствольной коробки.

Кроме перечисленного, имеется штатный магазин, рассчитанный на 10 патронов.

винторез всс цена

Автоматика работает по принципу вывода пороховых газов через ствольный канал в газовую камеру. Сам канал запирается посредством поворота затвора. Газовый поршень имеет жесткую связку с затворной рамой. В его полости расположена возвратно-боевая пружина. Флажковый предохранитель находится справа, кроме прямой задачи он еще и защищает коробку от попадания пыли и грязи. Режимы огня переключаются с помощью механизма, расположенного в спусковой скобе: его горизонтальное положение позволяет вести огонь одиночными, положение влево — стрельбу очередями.

Прицельные приспособления винтовки состоят из установленного на глушитель секторного прицела и мушки. Передняя часть ствола с шестью рядами отверстий полностью закрыта глушителем. Именно с помощью этих отверстий и осуществляется вывод пороховых газов. Пройдя по ним, они попадают в цилиндр глушителя, а там последовательно рассеиваются на взаимогасящие потоки, уходя в расширительные камеры.

Винтовка может быть укомплектована оптикой ПСО-1, НСПУ-3, коллиматором.

Полная демаскировка

Снайперская винтовка ВСС «Винторез» имеет два неоспоримых преимущества, выделяющие ее среди аналогов. В первую очередь это возможность стрелять практически беззвучно.

Дополняют эту полезнейшую опцию особенность строения и малые габариты. Штатная оптика, глушитель и даже приклад являются съемными деталями, демонтировав которые, легко можно спрятать винтовку в небольшую спортивную сумку.

Боеприпас

Как и все представители семейства «ВАЛ», «Винторез» стреляет патронами калибра 9х39 — СП-5 и СП-6. Эти достаточно серьезные боеприпасы способны крушить даже легкую броню военной техники.

снайперская винтовка всс винторез

Примечательно, что баллистика у них разная, пристреливать оружие нужно отдельно под каждый из них. Специалисты не рекомендуют использовать патроны СП-6 без особой необходимости, так как они ускоряют износ оружия, благодаря усиленному сталью сердечнику.

Убойная сила и прицельная дальность

Патроном СП-5 можно пробить двухмиллиметровую сталь и поразить находящиеся за ней живые цели. СП-6 превосходит этот показатель на 20 %. Большой дальностью прицельной стрельбы это оружие похвастаться не может, да и не такова его специфика. Все-таки «Винторез» — это универсальное оружие, подходящее в первую очередь штурмовикам. Поэтому для того, чтобы попасть в голову противника, придется подобраться к нему минимум на 200 метров. По корпусу тела можно попасть с вдвое большей дистанции. Установка дополнительных прицельных приспособлений рассчитана на максимальную дальность в полкилометра.

«Винторез» в бою

Несмотря на ряд преимуществ, не стоит думать, что «Винторез» ВСС превосходит все аналоги. Оружие рассчитано в первую очередь на проведение штурмовых, антитеррористических, разведывательных и диверсионных мероприятий. Это оружие идеально там, где бойцу нельзя открывать свое местонахождение, но при этом есть возможность подобраться к цели достаточно близко. Возможно, в некоторых случаях логичнее использовать старую добрую СВД, хоть и крупногабаритную, но зато поражающую цели на дистанции почти в километр. Кроме того, «Винторез» не рассчитана на проведение продолжительных боев. Но там, где нужно незаметно появиться, быстро и тихо провести операцию, а потом так же бесшумно отойти — просто незаменима винтовка ВСС «Винторез». Цена боевой винтовки относительно невелика, что дает возможность при необходимости вооружать ею подразделения спецназначения.

«Винторез» в мирной жизни

Любовь к оружию часто испытывают не только военные и правоохранители. Манит оно и мирных любителей приключений. Поэтому специально для такой цели были разработаны небоевые аналоги ВСС «Винторез». Страйкбол, лазертаг, пейнтбол — виды спорта, где можно повстречать гражданскую версию этой винтовки. Конечно, конструкция оружия сильно изменена, зато форма максимально напоминает оригинал. Сохранена и особая форма приклада, и глушитель, и своеобразный корпус. Страйкбольный ВСС «Винторез» в специализированном магазине можно купить за 500-600 долларов, в зависимости от комплектации.

всс винторез страйкбол

Участие в войнах и вооруженных конфликтах

Впервые винтовка «Винторез» показала себя во время Первой чеченской кампании. Тогда ей были вооружены некоторые отряды специального назначения армии РФ. Принимала она участие и во Второй чеченской. Широкую известность получил случай, когда российский снайпер в одиночку уничтожил из винтовки «Винторез» всю вражескую диверсионную группу, причем еще до того, как боевики успели понять, с какой стороны по ним ведется огонь.

Во время грузино-осетинского конфликта «Винторезом» были вооружены обе стороны.

Отметилась эта винтовка и в печально известной террористической операции в Беслане. При последовавшем анализе отснятых журналистами пленок было обнаружено, что как минимум один боевик был вооружен «Винторезом».

«Винторез» на вооружении

В настоящее время эта винтовка есть не только у российских солдат и правоохранителей. Она экспортируется и за рубеж. Примечательно, что интерес к ней проявили не только страны Латинской Америки, Африки, Ближнего Востока и постсоветского пространства, но и США.

Есть ли большое будущее у проекта «Винторез»?

Сложно предположить, какая судьба ждет эту винтовку. На сегодняшний день она не имеет ни одного достойного аналога в своем классе, однако говорить о ее массовом производстве, которое хоть сколько-нибудь могло бы тягаться с легендарной СВД, не приходится. В первую очередь это связано с использованием достаточно редкого боеприпаса с особой баллистикой.

страйкбольный всс винторез

Но в любом случае ясно одно — с исполнением поставленной задачи «Винторез» ВСС справляется на «отлично». А те, кто хоть раз испытал ее в бою, единодушно называют это оружие «беззвучной русской смертью».

Винторез

— определение — английский

Примеры предложений с «винторезом», память переводов

Обычная гусеница Погрузочно-разгрузочная машина UKD200 оснащена режущим станком, оснащенным резцами винтового типа, используемыми для дробления и загрузки угля на шахтный конвейер . Фрезы винтовые располагаются на концах корпуса станка, на котором установлены редукторы скорости режущего механизма и двигатель, расположенный между винтами при установке станка в забойном верстаке. Common crawlПроизводитель метчиков, фрез, патронов для метчиков, плашек, фрез. патент-wipoМетод для изготовления шурупов, вихревых ножей и устройств для изготовления шурупов tmClassShovels (ручные инструменты), гравировальные инструменты, кирки, грабли [ручные инструменты], молотки, каменщики, кувалды, стрипперы, дыроколы, отбойные молотки , Булавки, Пилы [ручные инструменты], Держатели пил, Пильные полотна, Пистолеты [ручные инструменты], Ручные пистолеты для выдавливания мастик, Шпатели, Рубанки, Плоскогубцы, Зажимные бруски, Копатели, шпатели, измельчители древесины, Лопаты, Ножницы, Ножницы, бордюрные ножницы, серпы, косы, лезвия [ручные инструменты], пилы, лезвия ножниц, резьбонарезные станки, биты (части ручных инструментов), зажимы [для плотников или медников], штамповочные машины, тиски, отвертки, Фрезы, Машинки для стрижки газонов [ручные инструменты], Шнеки [ручные инструменты] tmClass Удлинители для скоб для резьбонарезных станков [ручные инструменты] tmClass Режущие инструменты, используемые в механике: сверла, метчики, резьбонарезные станки, развертки, зенковки , цековки (все вышеперечисленное товары с ручным приводом) tmClassФрезерно-винторезные tmClassФрезы винтовые [части станков] tmClassФрезерные станки винтовые [станки] tmClass Режущий инструмент, применяемый в механике: сверла, метчики, резьбонарезные станки, развертки, зенкеры , зенковки (все вышеперечисленные товары на станках) tmClass Фрезы вращающиеся и винторезные tmClass Сменные ручные инструменты для нарезания резьбы, развёртывания, обработки канавок, фрезерования, волочения и нарезания и, в частности, метчики (ручные инструменты), резьбонарезные станки (ручные инструменты), расточные станки (ручные инструменты), фрезы (ручные инструменты) и фрезы (ручные инструменты) tmClass Сменные станки для нарезания резьбы, развёртывания, обработки канавок, фрезерования, волочения и нарезания и, в частности, метчики (станки), винтовые и резьбонарезные станки (станки), сверлильные станки (станки), фрезы (станки) и фрезы (станки) tmClass Резьбонарезные станки [станки] tmClassWholesaling и r изготовление рам для ручных пил, метчики, резьбонарезные станки, литейные ковши, ручные, полировальные утюги [инструменты для глазурования], иглы для гравировки, мотыги, молотки, ручные дрели [ручные инструменты], ручные насосы, баранки (ручные инструменты) , ручные инструменты, ручные, скарификаторы, рычаги, подъемники рычажные, ручные, ножницы, бордюрные ножницы, ручные, билл-крюки, рубанки, рубанки, строгальные сверла, долотки, кувалды патентов-wipoShaft with shape бесконечный винт и фреза для изготовления бесконечного винта патент-wipo Зажимное кольцо (9) имеет на своей периферии фрезы (18), из которых соответствующие отделения для стружки (19) проходят между двумя соседними прижимными винтами (8).Резак (18) выступает боком за зажимное кольцо (9) в отверстие (20) пильного диска (6). патент-wipo Для получения сужающегося перехода между валом (1) и диаметром стержня бесконечного винта (3) перед дисковой фрезой (4) устанавливается черновая фреза (5), используемая для фрезерования винт (3) в осевом направлении. tmClassРучные инструменты, в частности молотки, торцевые ключи, накидные ключи, вилочные ключи, клещи, долота, отвертки, труборезы, динамометрические ключи, зажимы, резьбонарезные инструменты (винтовые инструменты), шпатели, напильники, строгальные станки, ручные дрели (ручные инструменты) ), ножницы для резки металла, сверла для сверлильных станков, тиски, пилы, гвоздезабиватели быстрого действия, клеевые пистолеты, ножницы, съемники, инструменты для резки плитки, ножи, в том числе ножи для зачистки кабеля, универсальные ножи, развлекательные ножи, матрицы. , скребки для льда, болторезки, сантехнические инструменты, штамповка цифр / букв, специальный инструмент для ремонта автомобилей, ручные домкраты tmClass Винты для пробки с резаком для фольги Patents-WIPO Зажимное устройство (1) имеет цангу (2 ) или втулку (13), например, для сверл, фрез, метчиков или разверток с внутренним подводом СОЖ. патентов-wipo Винт с резцами и карманами на нижней стороне Патентов-wipo Катетер для удаления тканей, включая лезвие винта и приводной вал резака патентов-wipo Монтажный механизм (13) включает выемку (40) в корпусе резака (3) для приема картридж (11), который включает в себя радиально скошенную стенку для обеспечения сопротивления типа ласточкин хвост радиальному перемещению картриджа (11) и, по меньшей мере, один сжимаемый установочный винт (50) в корпусе (3) резака для зацепления с сжатием передней поверхности картридж, чтобы установить и удерживать его в выемке (40). патент-wipo Когда фреза полностью установлена, окружные канавки обеспечивают разгрузку резьбы винта, так что фреза может свободно вращаться внутри отверстия.

Показаны страницы 1. Найдено 140 предложения с фразой Screw-Cutter.Найдено за 7 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.Винторез

— определение — английский

Примеры предложений с «винторезом», память переводов

Обычная гусеница Погрузочно-разгрузочная машина UKD200 оснащена режущим станком, оснащенным резцами винтового типа, используемыми для дробления и загрузки угля на шахтный конвейер . Фрезы винтовые располагаются на концах корпуса станка, на котором установлены редукторы скорости режущего механизма и двигатель, расположенный между винтами при установке станка в забойном верстаке. Common crawlПроизводитель метчиков, фрез, патронов для метчиков, плашек, фрез. патент-wipoМетод для изготовления шурупов, вихревых ножей и устройств для изготовления шурупов tmClassShovels (ручные инструменты), гравировальные инструменты, кирки, грабли [ручные инструменты], молотки, каменщики, кувалды, стрипперы, дыроколы, отбойные молотки , Булавки, Пилы [ручные инструменты], Держатели пил, Пильные полотна, Пистолеты [ручные инструменты], Ручные пистолеты для выдавливания мастик, Шпатели, Рубанки, Плоскогубцы, Зажимные бруски, Копатели, шпатели, измельчители древесины, Лопаты, Ножницы, Ножницы, бордюрные ножницы, серпы, косы, лезвия [ручные инструменты], пилы, лезвия ножниц, резьбонарезные станки, биты (части ручных инструментов), зажимы [для плотников или медников], штамповочные машины, тиски, отвертки, Фрезы, Машинки для стрижки газонов [ручные инструменты], Шнеки [ручные инструменты] tmClass Удлинители для скоб для резьбонарезных станков [ручные инструменты] tmClass Режущие инструменты, используемые в механике: сверла, метчики, резьбонарезные станки, развертки, зенковки , цековки (все вышеперечисленное товары с ручным приводом) tmClassФрезерно-винторезные tmClassФрезы винтовые [части станков] tmClassФрезерные станки винтовые [станки] tmClass Режущий инструмент, применяемый в механике: сверла, метчики, резьбонарезные станки, развертки, зенкеры , зенковки (все вышеперечисленные товары на станках) tmClass Фрезы вращающиеся и винторезные tmClass Сменные ручные инструменты для нарезания резьбы, развёртывания, обработки канавок, фрезерования, волочения и нарезания и, в частности, метчики (ручные инструменты), резьбонарезные станки (ручные инструменты), расточные станки (ручные инструменты), фрезы (ручные инструменты) и фрезы (ручные инструменты) tmClass Сменные станки для нарезания резьбы, развёртывания, обработки канавок, фрезерования, волочения и нарезания и, в частности, метчики (станки), винтовые и резьбонарезные станки (станки), сверлильные станки (станки), фрезы (станки) и фрезы (станки) tmClass Резьбонарезные станки [станки] tmClassWholesaling и r изготовление рам для ручных пил, метчики, резьбонарезные станки, литейные ковши, ручные, полировальные утюги [инструменты для глазурования], иглы для гравировки, мотыги, молотки, ручные дрели [ручные инструменты], ручные насосы, баранки (ручные инструменты) , ручные инструменты, ручные, скарификаторы, рычаги, подъемники рычажные, ручные, ножницы, бордюрные ножницы, ручные, билл-крюки, рубанки, рубанки, строгальные сверла, долотки, кувалды патентов-wipoShaft with shape бесконечный винт и фреза для изготовления бесконечного винта патент-wipo Зажимное кольцо (9) имеет на своей периферии фрезы (18), из которых соответствующие отделения для стружки (19) проходят между двумя соседними прижимными винтами (8).Резак (18) выступает боком за зажимное кольцо (9) в отверстие (20) пильного диска (6). патент-wipo Для получения сужающегося перехода между валом (1) и диаметром стержня бесконечного винта (3) перед дисковой фрезой (4) устанавливается черновая фреза (5), используемая для фрезерования винт (3) в осевом направлении. tmClassРучные инструменты, в частности молотки, торцевые ключи, накидные ключи, вилочные ключи, клещи, долота, отвертки, труборезы, динамометрические ключи, зажимы, резьбонарезные инструменты (винтовые инструменты), шпатели, напильники, строгальные станки, ручные дрели (ручные инструменты) ), ножницы для резки металла, сверла для сверлильных станков, тиски, пилы, гвоздезабиватели быстрого действия, клеевые пистолеты, ножницы, съемники, инструменты для резки плитки, ножи, в том числе ножи для зачистки кабеля, универсальные ножи, развлекательные ножи, матрицы. , скребки для льда, болторезки, сантехнические инструменты, штамповка цифр / букв, специальный инструмент для ремонта автомобилей, ручные домкраты tmClass Винты для пробки с резаком для фольги Patents-WIPO Зажимное устройство (1) имеет цангу (2 ) или втулку (13), например, для сверл, фрез, метчиков или разверток с внутренним подводом СОЖ. патентов-wipo Винт с резцами и карманами на нижней стороне Патентов-wipo Катетер для удаления тканей, включая лезвие винта и приводной вал резака патентов-wipo Монтажный механизм (13) включает выемку (40) в корпусе резака (3) для приема картридж (11), который включает в себя радиально скошенную стенку для обеспечения сопротивления типа ласточкин хвост радиальному перемещению картриджа (11) и, по меньшей мере, один сжимаемый установочный винт (50) в корпусе (3) резака для зацепления с сжатием передней поверхности картридж, чтобы установить и удерживать его в выемке (40). патент-wipo Когда фреза полностью установлена, окружные канавки обеспечивают разгрузку резьбы винта, так что фреза может свободно вращаться внутри отверстия.

Показаны страницы 1. Найдено 140 предложения с фразой Screw-Cutter.Найдено за 8 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Нарезание винтовой резьбы | Кузница

Перед нарезанием резьбы поверните деталь вниз до максимального диаметра резьбы, которую нужно нарезать, и снимите фаску с конца. В справочниках инженера и механика есть специальные таблицы, в которых перечислены рекомендуемые большие и второстепенные диаметры для всех форм резьбы. В этих таблицах указаны минимальный и максимальный основной диаметр для внешней резьбы, а также минимальный и максимальный вспомогательный диаметр для внутренней резьбы. В Таблице 7-10 Приложения A перечислены наиболее распространенные размеры резьбы винтов.Разница между максимальным и минимальным основным диаметром зависит от размера резьбы. Грубая резьба имеет большую разницу между двумя нитями, чем мелкая. Обычной практикой при обработке резьбы на токарном станке является уменьшение внешнего диаметра до максимального основного диаметра вместо минимального основного диаметра, таким образом допуская любую ошибку.

Заготовка может быть установлена ​​в патроне, в цанге или между центрами. Если необходимо нарезать длинную резьбу, необходимо использовать люнет или другую опору, чтобы уменьшить вероятность изгиба заготовки.Скорость токарного станка установлена ​​на рекомендуемую скорость нарезания резьбы (Таблица 7-2 в Приложении A).

Рисунок 3-82. Диск для регулировки резьбы.

Чтобы нарезать резьбу, переместите насадку резьбонарезного инструмента в контакт с заготовкой и обнулите шкалу упора для соединения. Насадка для нарезания резьбы должна быть установлена ​​в правом конце работы; затем переместите насадку на первую глубину резания, используя градуированное кольцо составной опоры.Установите рычаг полугайки каретки, чтобы зацепить половину гайки с ходовым винтом, чтобы начать операцию заправки резьбы. Первый надрез должен быть поцарапанным не более 0,003 дюйма, чтобы можно было проверить шаг. Зацепление полугайки с ходовым винтом заставляет каретку двигаться по мере вращения ходового винта. Обрежьте резьбу, выполнив серию надрезов, в которых резьбонарезной инструмент следует по исходной канавке для каждого прохода. Используйте шкалу для нарезания резьбы, Рисунок 3-82, чтобы определить, когда зацепить половину гайки, чтобы инструмент для нарезания резьбы проходил правильно.Циферблат прикреплен к каретке и приводится в движение ходовым винтом. Следуйте указаниям шкалы протяжки нити, Рисунок 3-83, чтобы определить, когда задействовать рычаг с половинной гайкой.

После первого прохода проверьте правильность шага резьбы, используя один из трех методов, показанных на Рисунке 3-84. После каждого прохода насадки для нарезания резьбы оператор должен вывести насадку для резьбонарезного инструмента из резьбовой канавки, отводя ручку упора для соединения, принимая во внимание настройку.Переместите каретку обратно в начало резьбы и переместите диск упора для соединения обратно в исходное положение плюс новую глубину резания. В конце каждого реза рычаг полугайки обычно отключается, и каретка возвращается вручную. (Диск с поперечным смещением также можно использовать для перемещения бора инструмента внутрь и наружу, в зависимости от предпочтений оператора.)

После нарезания резьбы первой глубины проверьте правильный шаг резьбы, используя один из трех методов, показанных на Рисунке 3-84.Если шаг резьбы правильный, как установлено в быстродействующем редукторе, продолжайте нарезать резьбу до необходимой глубины. Это определяется путем измерения делительного диаметра и проверки правильности пределов делительного диаметра в справочной таблице для требуемой ширины зуба.

Некоторые токарные станки оснащены ограничителем хода резьбы, прикрепленным болтами к каретке, который может быть настроен для регулирования глубины резания для каждого перемещения фрезы или может быть установлен для регулирования общей глубины нарезания резьбы.

Когда нить обрезается, конец должен быть каким-то образом закончен. Наиболее распространенный способ чистовой обработки конца — это специальная шлифованная насадка для резки фаски под углом 45 градусов. Для получения закругленного конца фрезу желаемой формы следует специально отшлифовать.

Операции нарезания метрической резьбы

Метрическая резьба нарезается одним из двух способов с помощью токарного станка, предназначенного и оборудованного для метрических измерений, или с помощью стандартного дюймового токарного станка, преобразующего его операцию для нарезания метрической резьбы.Токарный станок для метрических измерений имеет быстросменную коробку передач, позволяющую установить правильный шаг винта в миллиметрах. Токарный станок дюймовой конструкции должен быть преобразован для нарезания метрической резьбы путем переключения шестерен в передней бабке токарного станка в соответствии с указаниями, прилагаемыми к каждому токарному станку.

Большинство токарных станков оснащено набором сменных шестерен для нарезания различной или нестандартной резьбы. Следуйте инструкциям в руководстве оператора токарного станка для установки надлежащего метрического шага.(Метрическая табличка с техническими данными может быть прикреплена к передней бабке токарного станка.) Большинство токарных станков имеют возможность быстро прикрепить эти переключающие шестерни к существующим шестерням, а затем заново выровнять их. Одна переключающая передача необходима для ведущей винтовой передачи, а другая — для шпинделя или ведущей шестерни.

.

Плашки для нарезания резьбы резьбонарезного станка с резьбовым стержнем

Горячая продажа Современные накатные резьбонарезные плашки

03

0 Максимум . Dia.

основной параметр

Максимальное усилие ролика кН

125

Макс. Dia.

Радиальная подача, мм

60

Осевая подача мм

20

Радиальная подача мм

5

Осевая подача мм

4

Диапазон роликов.Dia.

мм

170

апертура

мм

54

макс.

120

мм
Максимальное межцентровое расстояние двух шпинделей

240

об / мин

Число оборотов шпинделя

25,40,63,100

+ -10

Общая мощность кВт

~ 6

Размер формы (длина * ширина * высота)

мм

1405 * 1405 * 1515

Размер упаковочной коробки (длина * ширина * высота) мм

1840 * 1640 * 1810

Вес, кг

1700

В нашей компании есть 5 комплектов вакуумных печей, которые могут работать 24 часа, чтобы контролировать нашу твердость HRC59-61
Универсальный оптический измерительный прибор может увеличить точные измерения Шаг, угол давления, дугу резьбы
Измерение изображения прибора форма и внутреннее отверстие прямая проекция изображение
Спектрометр прямого считывания, используемый для химического компонента материала, мы проверяем каждый материал перед использованием.
Твердомер, мы проверяем каждую матрицу перед отправкой.
Profiler может измерять зубья резьбы, профиль резьбы и прямолинейность резьбы.

Есть два способа упаковки матрицы

1 маленькая матрица, которую мы сначала поместим в пенопластовую коробку t → вставим в специальную пластиковую коробку → положим на поддон
2 больших матрицы, мы сначала воспользуемся антикоррозионной бумагой → вставим специальный пластик коробка → положить на поддон

FAQ:

Q1.Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита и 70% до доставки. 100% TT в качестве депозита для заказа образца. При необходимости мы покажем вам фотографии продуктов и пакетов перед отправкой.

2 кв. Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF, DDU.

3 кв. Как насчет вашего времени доставки?
A: Обычно в течение 1 дня, если штампы находятся на складе после получения оплаты. Или 15-20 дней, если товара нет на складе, но это зависит от количества.

4 кв. Можете ли вы изготовить по образцам или чертежам?
A: Да, мы можем изготовить по вашим образцам или чертежам.

5 кв. Какова ваша политика в отношении образцов?
A: Мы можем предоставить образцы для проверки качества, но клиенты должны оплатить стоимость образца, а
— стоимость курьера.

Q6. Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед доставкой

Q7: Как сделать наш бизнес долгосрочным и хорошим?
A: Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;

контактная информация

Wechat: wd201204028

Whatsapp: +15958609906

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
