Оптика или коллиматор что лучше: Какие прицельные приспособления лучше: оптика, коллиматор или механика?

Открытый прицел

Механические прицельные приспособления

Есть и недостатки – целик и мушка полностью перекрывают прицельную картину в нижней полусфере, что никак не играет на руку при стрельбе на скорость — приходится дольше прицеливаться, водя стволом, чтобы найти мишень. Предлагаемое решение — установить диоптрический прицел, с ним ситуация немного лучше, но есть свои «приколы».

Кроме прочего, вносить поправки в мушки некоторых конструкций довольно сложно – требуется специальный инструмент. Либо же приходится делать мысленную поправку, что значительно сложнее. Из плюсов стоит отметить простоту, универсальность и наименьшую цену механического прицела из всех прицельных приспособлений.

Коллиматор / голографический прицел

Говорят, что с коллиматорным прицелом стрелять значительно проще, мол-де, навёл красную точку на цель и только и знай, что нажимай на спусковой крючок. Однако, как показывает практика, только каждый третий новичок довольно быстро осваивается и начинает эффективно поражать цели (хотя с коллиматором стрелять всё-таки проще, чем с механическим открытым прицелом).

Поэтому коллиматор — это не средство от неумения, а хорошее дополнение для опытного стрелка, он поможет при недостаточной видимости, в темноте, в помещениях, из неудобных положений, при стрельбе в движении. Ещё говорят, что коллиматор не подвержен параллаксу. Как бы не так — ещё как подвержен! И неопытный стрелок легко может настрелять «в молоко».

Стоимость качественных современных коллиматоров достаточно высока. Есть, само собой, и дешёвые китайские модели, которые часто используются в военно-тактических играх типа страйкбола. Но вот на огнестрельном оружии такие прицельные приспособления могут просто развалиться. Как минимум, прицельная марка после выстрела сбивается в сторону.

Голографический прицел отличается от коллиматорного другим способом образования прицельной марки, видимой стрелку. Как понятно из названия, это делается с помощью голограммы. Такие прицелы получаются более компактными, у них, из-за более высоких требований к технологическому процессу изготовления, гораздо меньше наблюдается эффект параллакса, поэтому они существенно дороже коллиматоров. Ещё один плюс — голографический прицел прекрасно подходит для стрельбы по движущимся целям.

Одним из главных плюсов и коллиматора, и голографического прицела является возможность вести точную стрельбу с двумя открытыми глазами. Мозгу гораздо легче обрабатывать прицельную картину, получаемую из двух глаз, с наложением прицельной марки, видимой только одним глазом.

Также отдельным плюсом является тот факт, что коллиматорный и голографический прицел отлично сочетаются с магнифером (увеличителем), который ставится на одну линию с основным прицелом, и попросту откидывается на специальном кронштейне при необходимости стрельбы на короткие и средние расстояния.

И всё равно такая конструкция получается дешевле полноценного оптического прицела.

Оптический прицел

Так вот, хорошая и современная (читай — надежная и качественная) оптика гораздо дороже всех предыдущих вариантов. При этом, оптический прицел с изменяемой кратностью от 1.5 до 6 на минимальном увеличении вполне заменяет коллиматор, а на максимальном — позволяет стрелять дальше и точнее, чем тот же коллиматор с магнифером.

Целиться через оптику на дальние расстояния двумя глазами сложно. А закрыть один глаз – значит ограничить пространство обзора, сузив его до размера прицела. Что опасно в реальных боевых условиях, а вот в спорте — просто чревато небольшой потерей времени.

Есть мнение, что оптический прицел — штука хрупкая, поэтому требует особо острожного обращения. В отличие, например, от той же механики, по которой хоть молотком стучи – ничего особо не изменится. Так вот, это снова вопрос цены. Топовыми моделями дорогой оптики можно хоть гвозди забивать. А простые модели да, требуют заботы и бережного отношения.

Также стоит учитывать, что оптика – именно то, что нужно людям с плохим зрением, поскольку позволяет настраивать параметры под собственные нужды. Ещё один момент — вкладка оружия. Учитывая достаточно близкое расположение оптического прицела к глазу стрелка, можно запросто при отдаче схлопотать фигнал. Поэтому опыт обращения с оружием играет важную роль — оптика точно не годится для новичков.

Однако это всё применимо для карабина или винтовки, а вот если у вас дробовик, то оптика точно не нужна. Максимальная прицельная дальность при стрельбе специальной пулей из гладкого ствола — около 100 метров. Тут и просто коллиматора будет более чем достаточно.

Резюмируя: какие прицельные приспособления выбрать?

Оптический прицел нужен для точной стрельбы на дальние дистанции из нарезного карабина или винтовки, но сильно сужает поле зрения, не позволяет целиться быстро, утяжеляет и без того прилично весящее оружие. Современный оптический прицел с изменяемой кратностью идеален для гражданских стрелков с высоким уровнем доходов, он позволит поражать мишени на близких, средних и дальних дистанциях.

Коллиматор или голографический прицел – вариант для опытных стрелков и сотрудников спецподразделений, поскольку заметно ускоряет прицеливание и расширяет возможности стрелка.

Механический открытый прицел – базовый вариант, с которого нужно начинать каждому.

Но если человек в принципе мало тренировался и не умеет обращаться с оружием на базовом уровне, то никакие прицельные приспособления ему не помогут.

12 лучших оптических и коллиматорных прицелов — Рейтинг 2021 года (Топ 12)

В этом разделе рейтинга мы будем говорить не о конкретной модели прицела, а о целых линейках производителя. Такой подход более справедлив: диапазон кратностей, тип прицельной сетки и диаметр объектива лучше подбирать под свои потребности и бюджет, а сравнивать логичнее именно ключевые особенности линеек в целом.

История фирмы Leupold насчитывает уже более сотни лет, и ей, заметим, очень повезло с «пропиской»: где, как не в США, рынок мог обеспечить устойчивый и большой спрос на разнообразную стрелковую оптику на протяжении всего ХХ века? Выйдя в число мировых лидеров, марка Leupold давно не требует представлений. Достаточно сказать, что именно здесь создали первый влагозащищенный оптический прицел с наполнением инертным газом, который никогда не запотевает.

Линейка прицелов Leupold VX-R включает в себя не одну и не две модели, каждая доступна с разными типами сеток. Все они отличаются высокой светосилой благодаря качественному просветлению линз, дополнительно покрытых специальным слоем DiamondCoat2 – еще одной «фишки» компании, которая обеспечивает великолепную стойкость линз к царапинам. Заполненный аргоно-криптоновой смесью корпус с улучшенной герметизацией способен переносить «купания» и резкие перепады температур. Четкая работа барабанчиков поправок, стабильность и прочность – это уже достаточное количество поводов, чтобы обратить внимание именно на Leupold, марку, проверенную и охотниками, и снайперами.

Не обошлось и без хай-тека: здесь применена оптоволоконная система подсветки центральной точки прицельной сетки, дополненная сенсором движения. Не выключенная вовремя подсветка отключается самостоятельно, экономя заряд батарейки.

Выбор прицельных сеток у VX-R рассчитан в первую очередь на охотников: это и загонная FireDot 4, наиболее удобная на небольших по меркам нарезного оружия дистанциях, и рассчитанные на более дальнюю работу Duplex и Ballistic FireDot.

Ну и, естественно, нельзя не напомнить, что на все прицелы Leupold предлагается пожизненная гарантия.

Блог про охоту и оптику

Коллиматорные прицелы — обзор, принцип работы, выбор

Принцип работы и преимущества

Коллиматорные прицелы работают на батарейках, которыми питается лазерный модуль. На стекло коллиматорного прицелы светит лазер, наблюдатель видит на стекле точку, либо другую прицельную марку. Лазер расположен в небольшом углублении перед стеклом. Из этого углубления он светит на стекло под углом и отражение видит стрелок на немного наклоненном стекле.

При этом человек смотрит на цель двумя глазами, ему не надо прищуриваться, он видит цель сквозь стекло, а на стекле точку. Коллиматор удобен тем, что увеличивает скорость стрельбы в 2-3 раза по сравнению с простым мушечным прицеливанием, также стрелок может целиться двумя глазами. Ему не обязательно держать голову на оси прицеливания (совмещать голову с осью мушки), мушка теперь вообще не нужна. Стрелять навскидку гораздо легче! Человек видит все что происходит вокруг и не ограничивает свой обзор.

При использовании коллиматорного прицела можно смотреть на цель двумя глазами. При этом в поле зрения одного глаза находится объектив, через который без искажения и увеличения одновременно резко видно светящуюся прицельную марку, находящиеся за ним цель и часть окружающего пространства. В поле зрения другого глаза — те же цель и окружающее пространство. За счет объединения изображений от двух глаз стрелок воспринимает прицельную марку, цель и все окружающее пространство целостно, объемно, без ограничения и искажения. Так при стрельбе по подвижной цели легко делать упреждение.

Виды коллиматорных прицелов

1. Открытые коллиматорные прицелы – значит, что стекло и источник лазерного излучения находятся раздельно и ничем не закрыты. Яркий представитель открытого коллиматорного прицела Hakko(Хакко) BED-35. Открытые прицелы делают влагозащищенными, так что их характеристики особо не отличаются от закрытых КП. Единственный нюанс в том, что при сильном дожде и снеге марка немного расплывается если вода попала на экран.

Плюсы таких прицелов:

1. Легкие
2. Компактные
3. Некоторые модели стоят дешевле голографических

Минусы открытых коллиматорных прицелов:

1. Легко повредить открытые прицелы
2. Зависят от природных условий (сильный снег дождь)

Bestseller!

Bestseller!

Bestseller!

Цена по запросу

2. Закрытые коллиматорные прицелы, в которых лазерный излучатель помещен в корпус прицела. Обычно цилиндрической формы и он выглядит как небольшой оптический прицел. Пример – коллиматор японской фирмы Hakko. Принцип работы тот же – лазер светит на стекло и человек видит точку либо крестик, либо еще что-то, только лазер в корпусе. Эти коллиматоры меньше подвержены воздействию на них погодных условий, нежели открытые, где стекло может забить снег или дождь и исказить цель. Однако по опыту пользования можно сказать, что это не критично для охоты и практически не влияет на качество стрельбы.

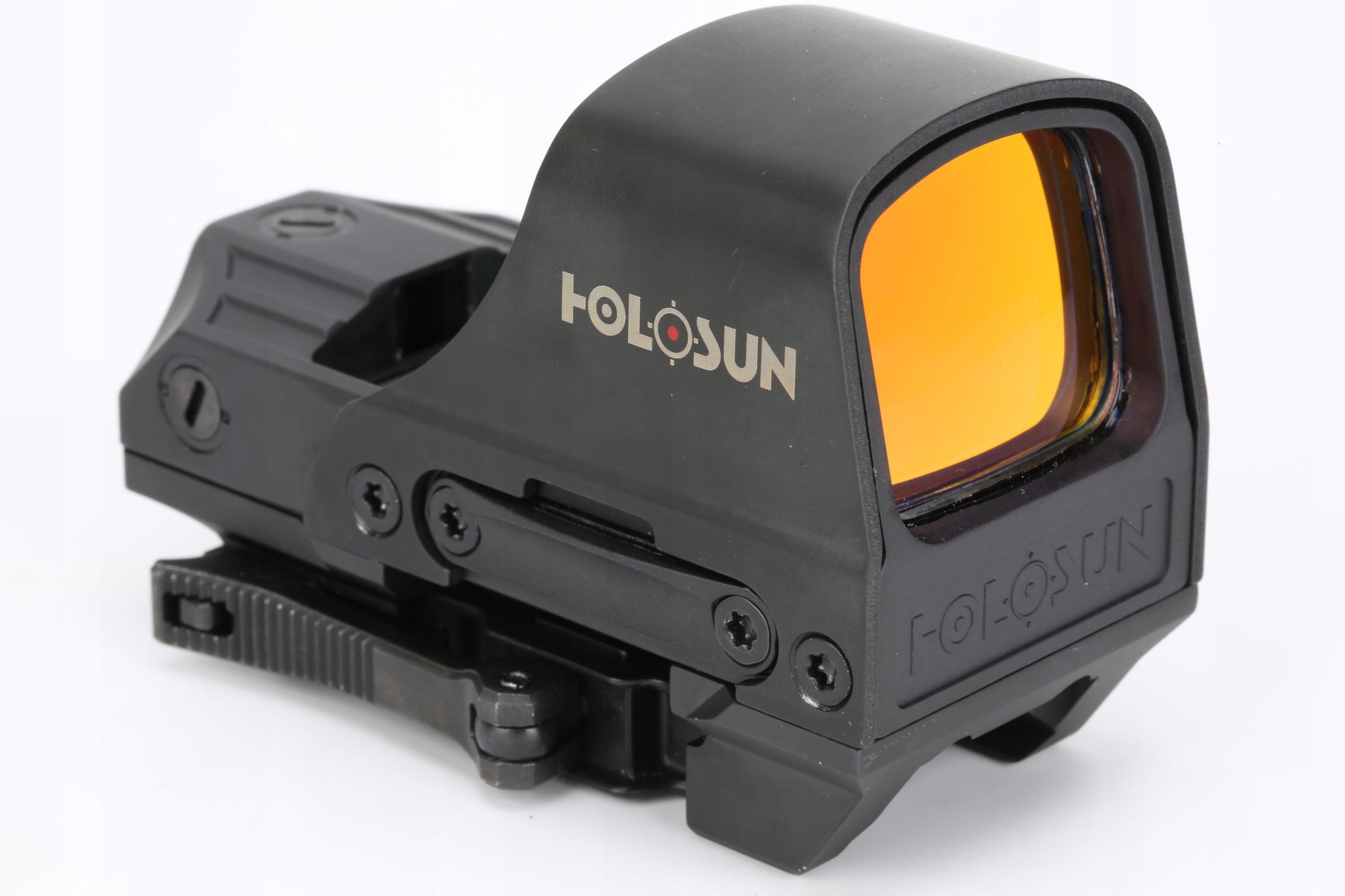

Голографические коллиматорные прицелы — принцип работы и преимущества

Есть разновидность коллиматорных прицелов – голографические прицелы. Это прицел, у которого в стекле выходного окна записано голографическое изображение прицельной марки, которое проявляется под воздействием луча лазера. Прицельная марка голографического прицела может иметь самые разные формы, в том числе быть трехмерной. Если линза обычного коллиматорного прицела из-за наличия на ней отражающего покрытия не пропускает волны определенного спектрального диапазона и потому может изменять цвет предметов, с голографическим прицелом ничего подобного не происходит.

Лазер располагается перед окном объектива, и его луч формирует виртуальную прицельную марку, изображение которой, согласно литературным данным, находится на значительном удалении (около 450 м) от стрелка. Голографическое изображение четко видно при любой освещенности, оно всегда располагается по центру прицела и выглядит четким независимо от угла, под которым его рассматривают. В состав прицела обычно включают систему индикации состояния источника питания и систему автоматического или ручного изменения яркости прицельного знака.

Прицельная марка у голографических прицелов крупная (обычно – в размер человека, находящегося на удалении 100 м) и прозрачная, чтобы не загораживать и не перекрывать цель, поэтому скорость стрельбы из оружия, оснащенного им, значительно выше, чем при стрельбе с обыкновенным оптическим прицелом. Так как выходное окно прицела плоское, значительно уменьшается вероятность того, что противник заметит отблеск линз. Следует указать, что голографические прицелы имеют однократное увеличение, к тому же все имеющиеся на рынке голографические прицелы принадлежат к прицелам «открытого» типа. Такой прицел позволяет стрелку пользоваться во время стрельбы обоими глазами, а поскольку в прицеле отсутствуют какие-либо части, загораживающие обзор, стрелок беспрепятственно может контролировать все, что происходит вокруг него.

Еще одна особенность голографического прицела состоит в том, что информация, необходимая для реконструкции изображения прицельной марки записана в каждой частице выходного окна прицела. Даже если прицел будет почти полностью забрызган грязью, залеплен снегом, залит дождем или даже разбит, светящийся зрачок будет четко виден в оставшейся незакрытой части окна.

Голографический прицел может располагаться на произвольном расстоянии от глаза, его можно устанавливать на любые типы пистолетов, ружей и винтовок. Поле зрения остается полностью открытым: обод голографического экрана практически незаметен, что дает стрелку возможность смотреть обоими глазами и оптимально контролировать ситуацию во время выстрела. Прицельный знак, окружающая местность и цель всегда находятся в поле зрения, обеспечивая непрерывность наблюдения при поиске и обнаружении цели, а также между выстрелами.

Расположение изображения прицельного знака и цели в одной плоскости полностью исключает параллакс и позволяет производить выстрел при наведении прицельного знака на цель независимо от угла наблюдения цели и положения стрельбы. Эта особенность голографического прицела дает возможность пользоваться им как целеуказателем, когда выстрел производится при совмещении прицельного пятна и цели, при произвольном положении стрелка или оружия.

Плюсы голографических прицелов:

1. Прицельная марка голографического прицела может иметь самые разные формы, в том числе быть трехмерной.
2. Линза голографического прицела не имеет отражающего покрытия и поэтому не искажает и не изменяет цвета предметов, в отличие от стекла обычного коллиматора, потому что там линзы имеют отражающее покрытие, которое не пропускает волны определенного спектрального диапазона.
3. Свойство голографического прицела такого, что изображение виртуальной марки находится на бесконечно далеко и вы её сможете увидеть как бы прямо на цели!
4. Голографическое изображение четко видно при любой освещенности, оно всегда располагается по центру прицела и выглядит четким независимо от угла, под которым его рассматривают.
5. При частичном повреждении или частичном загрязнении линзы марка будет видна в оставшейся свободной части экрана.
6. Защищенность таких прицелов выше.
7. Цель и прицельная марка расположена в одной плоскости что исключает параллакс.
8. Стекло прицела расположено вертикально что исключает отблески, которые может заметить противник.

Минусы голографических прицелов:

1. Большая масса
2. “Выше стоимость”, хотя для некоторых это не играет роли

Магнификаторы или увеличители.

Иногда коллиматор устанавливается на оружие в паре с магнификатором — оптическим прибором, аналогичным оптическому прицелу с небольшим увеличением, но без прицельной сетки, вместо которой используется метка коллиматора. Хорошие увеличители делают EOTech. Коллиматор и магнификатор располагают на одной оси:

как прицелы повышают скорость и точность стрельбы российского оружия — РТ на русском

Дислоцированное в Карачаево-Черкесии подразделение 49-й общевойсковой армии получило крупную партию современных коллиматорных прицелов. Об этом сообщает пресс-служба Южного военного округа. В отличие от типичных оптических приспособлений такие приборы лишены эффекта увеличения — они предназначены для ведения точного огня на короткой и средней дистанции из автоматов и ручных пулемётов в любое время суток. Как отмечают военные, коллиматорные устройства необходимы в ходе манёвренного боя, операций в тесных помещениях и стрельбы из неустойчивых положений. Эксперты считают, что российская промышленность достигла серьёзных успехов в совершенствовании прицельных комплексов для отечественного стрелкового оружия.

Горное разведывательное подразделение 49-й общевойсковой армии, дислоцированное в Карачаево-Черкесии, получило крупную партию современных коллиматорных прицелов. Об этом сообщает пресс-служба Южного военного округа. Приборы предназначены для ведения стрельбы из различных модификаций автомата Калашникова и ручного пулемёта в любое время суток.

«Прицел прост в пользовании и имеет малые габариты, что позволяет разведчикам эффективно применять его в ходе манёвренного боя. Прицеливание выполняется по прицельному знаку сетки, изображение которого находится в так называемой видимой бесконечности. Подсветка прицельной сетки в сумерках осуществляется радиолюминесцентным источником», — говорится на сайте военного ведомства.

Ожидается, что применение коллиматорных прицелов позволит значительно сократить время на подготовку военнослужащих к стрельбе и увеличить точность первого выстрела. Как полагают в Минобороны РФ, данный вид изделий удобен для ведения огня в тесных помещениях, из неустойчивых положений и «в динамичных условиях боя».

Коллиматорный прицел — один из типов навесного оборудования для установки на стрелковом оружии, которое оснащено планками Вивера, Пикатинни и «Кочевник». Если их нет, то данное приспособление можно прикрепить к ствольной накладке, на крышку ствольной коробки, на боковой кронштейн или вместо прицельной планки.

От привычных оптических приборов коллиматорный прицел отличается тем, что позволяет стрелять с двумя открытыми глазами и, как правило, не обладает эффектом увеличения. Таким образом, он оптимально подходит для стрельбы на средних и коротких дистанциях.

Также по теме

Специалисты Центрального научно-исследовательского института точного машиностроения (ЦНИИТОЧМАШ) создали патрон для бесшумной стрельбы. ..

Как отмечают эксперты, коллиматорные прицелы, по сути, заменяют традиционные механические приспособления — целик и мушку, которые требуют прицеливания с одним закрытым глазом. На эти манипуляции уходит время и затрачиваются определённые физические усилия, что не всегда удобно в бою.

Коллиматор позволяет чётче рассмотреть цель, особенно в условиях ограниченной видимости, например ночью. Кроме того, данные прицелы позволяют легче попадать в движущиеся объекты и в целом упрощают процесс обучения стрелка. Их применение наиболее эффективно на дальности 100—150 м. На большей дистанции уже требуются оптические приспособления.

«Коллиматорные прицелы используются для облегчения и ускорения прицеливания. Они широко применяются в армиях всех стран мира, гражданскими стрелками, спортсменами, охотниками. Принцип работы прост — необходимо совместить световую метку на стекле прицела и цель. Закрывать один глаз при этом необязательно. Боец может стрелять, как только вскинул оружие. Также это улучшает прицеливание в момент манёвра, то есть в движении или на бегу», — заявил в беседе с RT обозреватель журнала «Огневой рубеж» Александр Бутырин.

Как полагает преподаватель огневой подготовки офицер запаса Владимир Курта, коллиматорный прибор ускоряет процесс прицеливания в среднем на 15%. В беседе с RT он подчеркнул, что в отличие от оптических приспособлений коллиматор не сужает поле зрения бойца.

По его словам, зачастую приспособления с эффектом увеличения устанавливаются на снайперские винтовки и на крупнокалиберные пулемёты. На остальных видах стрелкового оружия, включая пистолеты, автоматы, штурмовые винтовки и лёгкие пулемёты, применяются коллиматорные устройства.

Однако данные приспособления не лишены ряда существенных недостатков. Далеко не всегда они удобны в креплении на оружии, устойчивы к механическим повреждениям и обладают небольшой массой. Также эксплуатацию коллиматорных прицелов затрудняет недостаточная мощность батарейки или аккумулятора. Правда, в сравнении с лазерными «собратьями» коллиматорные прицелы однозначно предпочтительнее, указывают специалисты.

«Очевидный недостаток лазерного целеуказателя (ЛЦУ) — это то, что противник зачастую видит точку прицеливания. В итоге определяется направление и источник стрельбы. Естественно, это демаскирует стрелка. Ну и, конечно, расстояние прицеливания ЛЦУ очень скромное — 10—20 м, далее луч рассеивается», — сказал Бутырин.

• Коллиматорный прицел на одной из модификаций АК
• © kalashnikov.media

Ведущими российскими производителями навесного оборудования для стрелкового оружия являются холдинг «Швабе», холдинг «Росэлектроника», ЗАО «Дедал НВ», Центральный научно-исследовательский институт точного машиностроения (ЦНИИТОЧМАШ). Данные предприятия специализируются на разработке и выпуске коллиматорных, оптических и тепловизионных прицелов.

Александр Бутырин считает, что наиболее широкую линейку прицелов в России производит Вологодский оптико-механический завод (ВОМЗ), входящий в состав «Швабе». Продукция этого предприятия приспособлена под выполнение практически любых стрелковых задач. Она выпускается под марками Pilad, TargetRing, VOMZ Techno и экспортируется в 33 страны.

Из материалов Минобороны РФ следует, что на вооружении мотострелковых войск России стоят коллиматорные прицелы 1П63 и 1П29 (УСП-1 «Тюльпан») разработки Новосибирского приборостроительного завода (НПЗ, входит в «Швабе»). Военные отмечают, что при использовании данных прицелов точность поражения из автомата АК-74М увеличивается на 35%.

1П63 предназначены для стрельбы в любое время суток различными модификациями автомата Калашникова (АКМН, АК-74Н3, АК-74MS, АКС-74Н5, АН-94) и ручными пулемётами (РПКН, РПК-74Н и РПК-74М). При этом 1П29 предназначен для прицельного поражения из АК-74, пулемётов РПК-74 и ПКМ в светлое время суток и ночью по светящимся и подсвечиваемым целям. Масса прицелов — 0,6 кг и 0,8 кг соответственно.

«В отличие от лазерных прицелов, точку прицела видит только стрелок. Прицел имеет двойную подсветку, не требующую специальной настройки. Он особенно полезен при проведении операций в тесных помещениях, где невозможно захватить цель обоими глазами» — так описываются в материалах военного ведомства характеристики отечественных коллиматорных прицелов.

В свою очередь, новосибирские инженеры указывают, что 1П29 «имеет дальномерную шкалу и оснащён механизмами введения углов прицеливания и выверки по высоте и направлению». А для подсветки прицельного знака используется светоисточник, не требующий элемента питания. К преимуществам 1П63 специалисты НПЗ отнесли неприхотливость в эксплуатации — прицел может применяться при температуре от -50 °С до +50°С.

Как считают эксперты, российская промышленность добилась серьёзных успехов в совершенствовании различного навесного оборудования. В частности, отечественные предприятия освоили производство высокотехнологичных дифракционных решёток, которые применяют при создании снайперских прицелов.

• Военнослужащий РФ ведёт огонь из автомата с коллиматорным прицелом
• © Министерство обороны РФ

В марте 2020 года Государственный институт прикладной оптики (входит в «Швабе») запатентовал голографическое изделие, исключающее ошибку прицеливания из-за смены угла обзора. К преимуществам данной модели специалисты относят надёжность, простоту конструкции и работоспособность в условиях повышенных температур и влажности.

«Преимущество голографических прицелов заключается в повышенной надёжности и термоустойчивости, а также в отсутствии бликов и лазерного излучения в сторону цели. Такие прицелы удобно сопрягаются с приборами ночного видения, которые крепятся на ручное спортивное или другое стрелковое оружие», — цитирует пресс-служба «Ростеха» генерального директора института Виллена Балоева.

В ноябре 2019 года холдинг «Росэлектроника» объявил о разработке первого универсального ствольного коллиматора «Лида-М». Устройство предназначено для «холодной» пристрелки без использования патронов. Прибор позволяет проверить точность прицельных комплексов без открытия огня по противнику и обнаружения своей позиции.

«В настоящее время производство коллиматорных прицелов и другого навесного оборудования в России вышло на новый качественный уровень. Очень широко отечественные приспособления для точной стрельбы используются в армии и силовых ведомствах. В наши дни без них сложно вести манёвренный бой и прицельную стрельбу из самых разных позиций», — резюмировал Бутырин.

Коллиматорный прицел.

Что нам говорит википедиа?

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. На самом деле излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком. В результате зрачок наблюдателя не обязан находиться на оптической оси прицела, достаточно, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела. При выходе зрачка наблюдателя за пределы проекции линзы прицельная метка «скрывается» за ее краем.

Коллиматорный прицел, как и любой другой, позволяет целится быстрей и точней, но в отличие от полноценных прицелов, радиус его действия ограничен, и он не имеет увеличения (кратности).

Принцип проектирования точки на линзу довольно прост, и поэтому многие компании выпускают такого плана прицелы, выбрать есть из чего. В последнее время продажи коллиматорных прицелов в России выросли, из-за популярности такой дисциплины, как «тактическая стрельба»(стрельба на время, нормативы по пистолетной стрельбе, из дробовиков, ну и из автоматического оружия конечно же). Да и популярность полуавтоматического оружия на охоте набирает обороты, молодые охотники чаще стали приобретать «пятизарядки», а не «классику». Средний набор оружия у охотника примерно такой: классическая двустволка, полуавтомат и нарезной карабин. На любом форуме можно найти негласные споры обладателей того или иного гладкоствольного оружия, «полуавтоматчики» хают «классиков» и наоборот, об этом можно говорить бесконечно, но факт есть факт.

И так практически каждый кто бывал в охотничьих магазинах или заходил в интернет-магазин, смотрел и интересовался коллиматорным прицелом. С чего же начать?

1) Коллиматорные прицелы можно поделить на два вида (по форме), открытого типа и закрытого типа.

Коллиматорный прицел закрытого типа выглядит как обычный оптический прицел, но немного короче. Коллиматорный прицел закрытого типа не боится влаги и грязи, источник луча точки спрятан внутри корпуса. Длина такого типа прицелов может быть различна, как и диаметр трубки.

Коллиматорные прицелы открытого типа более прихотливы в отношении влаги и грязи, так как лазер, который проецирует точку на линзу открыт, и нужно следить чтоб ему ничего не мешало, иначе просто точка не будет видна как полагается. Но из-за формы и вида корпуса, коллиматоры открытого типа гораздо легче по весу в отличие от коллиматоров закрытого типа.

Неоспоримым плюсом является скорость прицеливания через коллиматор открытого типа. Достаточно навести точку на цель и выстрелить, не зависимо как вы держите оружие, к примеру внезапно вспорхнувшая птица из-под ног, тут нужна скорость реакции… с коллиматором закрытого типа необходимо чётко вложится в ружьё чтоб найти глазом точку, навести оружие и выстрелить. Открытый коллиматор выиграет в этом плане драгоценные доли секунды, поэтому для охоты по перу, в основном для охоты на гуся или охоты на утку, берут именно коллиматоры открытого типа.

Если вы стреляете только дробью (охота на водоплавающую дичь или стрельба по тарелкам), то есть отличный вариант, но за серьёзную сумму, коллиматорный прицел Redring MARK 2, это последняя модель этого бренда, разработан он специально для стендовиков, создатель прицела тренер сборной по стрельбе. Отличает коллиматор от всех других несколько особенностей, то что установка на оружие с вертикальными стволами и полуавтоматы проста и без всяких кронштейнов, после установки не нужно пристреливать, ну и самое интересное то, что маркой является круг (кольцо), который равен диаметру дробового снопа на расстоянии около 30-40 метров. Просто нужно поймать цель в круг и выстрелить.

Если брать коллиматоры закрытого типа для охоты, то их в основном ставят на охотничьи карабины, и то не каждый бренд подойдёт!

Шведская компания Aimpoint это один из мировых лидеров по производству коллиматорных прицелов. Они чётко разграничили Назначение коллиматоров, на гражданские и тактические, серия (H) — Hunting и серия (T) — Tactical, т.е. Охотничьи и Тактические. По типу прицелов шведы предпочли не делить и выпускают только коллиматоры закрытого типа. Так вот с коллиматорами серии Hunting пол Европы успешно охотятся на кабанов, с использованием и нарезного и гладкоствольного оружия.

2) Принцип отображения точки.

Тут делится так же на два типа, принцип коллиматорного отображения — когда точка проецируется лазером на линзу, и голографический принцип — когда голограмма формируется в корпусе прицела (в линзе).

Голографией обладает пока только один бренд на нашем рынке, это EOTech. Это так же известный во всём мире бренд, как и Aimpoint, многие до сих пор спорят какой коллиматор лучше для практической стрельбы (EXPS или T-2). Коллиматорные прицелы EOTech в основном ставят стрелки-практики и армейцы, но есть и пара моделей для охотничьего оружия, даже для арбалетов.

Это самые основные отличия, теперь о том, как выбрать коллиматор для себя!

Если вы занимаетесь практической стрельбой (нерезкое оружие), то вам лучше заострить внимание на EOTech, так как эффект параллакса в этих коллиматорах отсутствует, в отличие от других, где он либо фиксированный на 40-60 метров, либо минимален как на Aimpoint, но всё же для точной пулевой стрельбы лучше брать «голограмму».
Если вы «практик» дробового оружия, то вам подойдёт любой коллиматор, как и для охоты с гладкоствольным оружием, но единственный момент, учитывайте большое количество выстрелов, следовательно, большие нагрузки. Выбирайте из именитых компаний!

Если вы хотите поставить коллиматор на охотничий карабин, то лучше снова обратить взор на мировых лидеров Aimpoint и Docter, эти коллиматоры выдерживают любые нагрузки и любое обращение, неприхотливы и надёжны. Если говорить о таком бренде как Docter, то это отличные коллиматоры, одно то что все известные компании по изготовлению кронштейнов и креплений (MAK, Apel, Shul, Reknagel и др.), выпускают всевозможные крепления для этого коллиматора, так как производитель выпускает прицелы без креплений, чтоб покупатель мог сам подобрать нужное крепление для своего оружия (пистолета, дробовика или карабина), а такой подход дорогого стоит. Признание Docter Sight получил по праву! Единственное не рекомендуется ставить 3-ю серию с магнитными креплениями, так как размагничивается настройка яркости в прицеле!

Если выбирать из коллиматоров эконом класса для охоты (гладкоствольное оружие), то тут на ум приходят пара брендов — HAKKO и Sightmark, эти коллиматоры проверены, испытаны в полях, так сказать, и не дорогие (5-13000₽). HAKKO в последнее время стал очень популярен, во-первых из-за цены, во-вторых производство Япония (Китаю народ с 90-х годов не совсем доверяет, в- третьих большим модельным рядом, есть из чего выбрать. Коллиматоров именно этого бренда больше всего у российских охотников, и все очень довольны, задачи которые перед ним ставятся, он достойно выполняет.

Маленькие открытые коллиматорные прицелы изначально предназначены для установки на оружия ограниченого радиуса действий, а точнее для пистолетов. Если вы решите установить коллиматор на пистолет, то и тут выбор у вас будет! Отличные коллиматоры Leupold, Docter, Vortex, Trijicon и даже EOTech, эти бренды очень популярны в практической стрельбе из пистолета, но есть и бюджетные марки, те же HAKKO и Sightmark. Маленькие коллиматоры очень популярны и не только для пистолетов. Большинство охотников покупают именно их, они не тяжёлые, универсальны в плане установки на оружие, с ним быстрее и проще целится, ну и точность вырастает в разы.Коллиматорный прицел выбрать не просто, но всё же можно.

Несколько советов охотникам при выборе коллиматорного прицела:

1) Регулировка яркости прицельной марки должна быть ручной, т. е. вы сами выставляете яркость марки, под окружающую освещённость. Все последние модели коллиматоров ей оснащены. Ну а если указана автоматическая регулировка яркости, то охотится в глубоких сумерках или рано утром (на зорьке), вам будет просто не удобно, точка будет засвечивать и слепить вас, как правило это характерно для коллиматоров не дорогого сегмента. Если взят Docter Sight II+ или III, то тут отдельный разговор, у них система адаптации с окружающим светом работает лучше, но всё же лучше управлять процессом, чем зависить от чего-либо, и потом ругаться на себя…или на продавца, который вам посоветовал купить именно этот прицел.

2) Перед покупкой любого коллиматорного прицела пролоббируйте вопрос крепления для своего оружия, а то бывают купят дорогую игрушку, а потом думают, как её установить. В основном все коллиматоры устанавливаются на базу weaver, тут нужно будет узнать длину крепления, необходимо чтоб она не была меньше базы, на которую собираетесь ставить прицел. Если опять же брать Docter, то учтите, что в комплекте крепления НЕТ, и это у всех прицелов. Вам нужно будет покупать его отдельно, и цена может варьироваться от 3 до 15000, будьте внимательны и подбирайте нужное крепление, чтоб не пришлось бегать и ругаться, что не подходит…
Обычно коллиматор ставят на оружие, пристреливают и не снимают, если вы собираетесь снимать его с базы, то вам нужно подобрать или быстросъёмное крепление (для Docter), или же докупить холодную пристрелку, которая поможет вам пристрелять коллиматор без единого выстрели и проверить правильность при снятии и установки прицела с базы. Вообще это очень полезная штуковина (холодная пристрелка), для таких действий. Крепление для коллиматоров или база для них это один из важных вопросов, не стоит пропускать его!

3) Все коллиматоры рассчитаны для быстрого наведения и выстрелов на короткие и средние дистанции. Параллакс, фиксированный у всех на расстоянии выстрела из пистолета или дробового ружья. Для нарезного оружия выбирайте дорогие бренды! И с оговоркой, что проконсультируетесь с продавцом по этому вопросу.А в целом эффект параллакса незначителен, при попадании погрешность смещения пули минимальна, и эффект полностью отсутствует при 1/3 до и 2/3 после фиксированного расстояния. На расстоянии около 100 метров можно смело стрелять и не думать о параллаксе, если вы конечно не стреляете мышей и воробьёв.

4) Позаботьтесь о запасной батарейке для прицела. При покупке лучше всё узнать о сроке работы, как называется, сложно ли найти и т.д. Помните при охоте зимой, батарейка садится гораздо быстрее чем при средней плюсовой температуре. Выбирайте коллиматорный прицел с функцией автовыключения, чтоб и прицел помогал вам следить за сроком службы питания. Есть прицелы, которые включаются автоматически при попадании в свет, т.е. прицел в темноте- он выключен, прицел на свету-прицел работает. Так же есть системы включения и выключения прицела при движении, в движении-работает, в покое-выключается. Docter Sight включается автоматически при снятии крышки, и выключается при одевании…так что не теряйте крышку!

5) Линза коллиматорного прицела должна быть с антибликовым покрытием, причём с двух сторон. Со стороны ствола, для того чтоб входящие лучи не искажали форму и размер точки, а со стороны стрелка, для того чтоб проецируемая марка не имела засветку вокруг себя и не отражала часть корпуса прицела, ну и по возможности не искажала видимые объект. Это всё характерно для открытых коллиматоров. Проверяйте так же как закреплены линзы в корпусе, чтоб при отдаче не испортить прицел по недосмотру.

6) Поправки в открытых прицелах как правило имеют фиксацию (Lock), т.е. блокировку поправок. При пристрелке нужно не забывать про неё, да и пристреляв не забыть закрутить как можно туже, но чтоб не сорвать винт. В закрытых коллиматорных прицелах такой проблемы как правило нет, в большинстве случаев блокировка отсутствует вовсе. Вообще следите за вводом поправок, когда пристреливаете прицел, если марка смещается левее или правее на очень много кликов, то проверьте установку базы на оружие, иначе можно просто перекрутить и сломать винт ввода поправок, что характерно для недорогих прицелов.

7) Прицельная марка должна быть ровной. В основном в маленьких коллиматорах прицельная марка точка. Точка должна быть по максимуму круглой. Если прицел имеет сменные марки и там есть марка «крест», то обратите внимание именно на её! Крест должен быть ровным, не заваленным в бок или не симметричен.
Если вы хотите охотится в сумерках или ночью (с вышки), то вам обычный коллиматор не подойдёт, необходима функция совместимости с приборами ночного видения (NV). По сути это минимальное свечение точки, в кромешной темноте она не будет слепить вас, а днём её практически не видно. Aimpoint H-1,2 или T-1,2 к примеру, имеет много режимов яркости и на первых 4-х режимах днём кажется, что прицел не работает. ..настолько яркость незаметна.
Размер марки (точки) как правило от 2 до 10 угловых минут (МОА), для стрельбы пулей лучше выбирайте с минимальным размером точки, желательно 2 МОА, т.е. 6 см на расстоянии 100 метров, такой диаметр точка будет закрывать.

Выбрать коллиматор не просто, главное не спешить и рассудительно подойти к этому вопросу, не нужно скупиться и покупать то на что хватило денег, лучше накопить если не хватает, или не покупать вообще. Это не баловство, как многие считают, а серьёзный оптический прибор, который будет служить вам долгое время.
Выбирайте правильно! Удачи!

Получение небольшого пятна на расстоянии. Коллиматор или фокусер; как лучше?

Вам нужно получить интенсивный свет на расстоянии? Есть два варианта:
1) Коллимируйте свет или 2) Сфокусируйте свет.

Коллимация расширяет луч и направляет его вперед относительно параллельными лучами.
Фокусер устанавливается на коллиматор и сжимает или увеличивает пятно на определенном рабочем расстоянии.

Какой вариант вам больше подходит?

Краткий ответ:

• Для небольшого пятна на небольшом рабочем расстоянии — приобретите фокусер.Подробнее о фокусерах
• Для большего рабочего расстояния — вам понадобится коллимированный светодиод или волоконный коллиматор. Подробнее о коллиматорах.
• Для пятна среднего размера на среднем рабочем расстоянии — приобретите индивидуальный фокусер. Свяжитесь с нами, чтобы обсудить.

Длинный ответ:

Вот некоторая общая информация о коллиматорах и фокусерах, различиях между ними и способах их использования для проецирования света на цель.

О коллиматорах:

Коллиматор принимает свет, исходящий от излучателя, расширяет его и отправляет вперед относительно параллельными лучами.Другими словами, это то, что превращает лампочку в проектор. Без коллиматора свет расходился бы, и мощность (постоянная) рассеивалась бы в пространстве. Узнать больше о коллимации и расхождении здесь.

На изображениях ниже вы можете увидеть, как свет распространялся бы без коллиматора и как коллиматор предотвращает это:

Вот диаграмма, которая показывает, как перемещаются лучи света. Идеальное расстояние от эмиттера (в данном случае эмиттер — это конец волокна) до линзы — это фокусное расстояние (f).У каждого объектива есть предопределенное фокусное расстояние.

Эта диаграмма теоретическая. На практике лучи света расходятся. Чем больше излучатель, тем шире будет угол расхождения, как подробно описано в разделе Приложения на Prizmatix.com. страница коллиматора.

Помимо проецирования света, коллиматоры полезны, когда системе требуются параллельные лучи, например, при прохождении через дихроичные зеркала и фильтры, ткань или при попадании в детектор.

О фокусировщиках:

По определению коллимированный луч всегда будет шире излучателя. Фокусер добавляет еще одну линзу, которая меняет коллимацию на противоположную и уменьшает луч до светового пятна. В простейшем случае фокусер будет отображать излучатель 1: 1 на цель. Законы физики гласят, что пятно света, проходящее через оптическую систему, никогда не может быть меньше исходного излучателя, поэтому изображение 1: 1 — это наименьшее возможное пятно.Можно использовать другое расположение линз, чтобы получить размер пятна больше 1: 1 или увеличить рабочее расстояние.

Вот изображение фокусировщика 1: 1.

Оптика с настраиваемой фокусировкой может использоваться, когда размер цели больше, чем излучатель, или если рабочее расстояние должно быть больше, чем фокусное расстояние коллимирующей линзы. Свяжитесь с нами, чтобы обсудить ваши требования.

Общие сведения о коллимации для определения фокусного расстояния оптических линз

Коллимированный свет возникает, когда световые лучи движутся параллельно друг другу.Моника Рейни, инженер-оптик, объясняет, как коллимировать расходящийся источник света и как использовать коллимированный свет для определения фокусного расстояния простой оптической линзы.

Стенограмма видеозаписи

Привет, я Моника, инженер-оптик в Edmund Optics. Сегодня я хочу поговорить об определении коллимированного света и о том, как вы можете использовать его для определения фокусного расстояния объектива. Коллимированный свет возникает, когда световые лучи движутся параллельно друг другу, а не сходятся к фокусу или расходятся от центра.По сути, вы можете считать, что коллимированный свет сфокусирован на бесконечности. Чтобы столкнуть расходящийся источник света с линзой, вы можете разместить линзу на расстоянии от источника, равном фокусному расстоянию линзы. Здесь у нас есть расходящийся луч света и положительная линза на расстоянии, равном фокусному расстоянию. Как видите, световое пятно остается примерно того же размера на любом расстоянии от объектива. В качестве альтернативы, если коллимированный свет попадает в объектив, он фокусируется на расстоянии, равном одному фокусному расстоянию.Итак, если у вас есть объектив с неизвестным фокусным расстоянием, вы можете использовать коллимированный свет, чтобы определить его фокусное расстояние. Мы можем предположить, что свет коллимирован или исходит из бесконечности, если расстояние от источника света больше, чем расстояние, равное 10-кратному фокусному расстоянию линзы. Простой способ определить приблизительное фокусное расстояние объектива — использовать верхний свет в комнате, расстояние до которого намного больше, чем в 10 раз больше фокусного расстояния обычных линз. Расстояние от объектива до стола, когда свет находится в фокусе, приблизительно равно фокусному расстоянию объектива.Другой способ измерить это в лабораторных условиях — использовать коллимированный источник света, такой как этот лазер. Расстояние между линзой и пятном фокусировки равно фокусному расстоянию. Надеюсь, это ответит на ваши вопросы о коллимации и фокусном расстоянии одиночного объектива. Для получения дополнительной технической информации см. Другие наши видеоролики о фокусном расстоянии, ссылки на которые приведены в тексте ниже. Вы можете просмотреть больше наших технических примечаний по применению и видео, чтобы узнать больше о ключевых концепциях и найти ответы на общие вопросы на нашем веб-сайте.

соображений при коллимации | Эдмунд Оптикс

Коллимированный луч света определяется, когда каждый луч в луче параллелен каждому другому лучу. Для получения коллимированного света вы можете либо разместить бесконечно малый источник точно на расстоянии одного фокусного расстояния от оптической системы с положительным фокусным расстоянием, либо вы можете наблюдать точечный источник с бесконечно большого расстояния. В реальном мире ни один из этих сценариев невозможен. Кроме того, теория дифракции говорит нам, что даже если бы один из этих сценариев соблюдался, все равно было бы некоторое расхождение.

Для минимизации расходимости коллимированного луча необходимо уравновесить два фактора: фокусное расстояние коллимирующей системы и размер источника света. Уравнение 1 аппроксимирует расходимость коллимированного луча:

(1) $$ \ text {Дивергенция} \ приблизительно \ frac {\ text {Размер источника}} {\ text {Фокусное расстояние коллиматорной системы}} $$

Для достижения идеальной коллимации необходимо минимизировать размер источника освещения или увеличить фокусное расстояние коллимационной системы. Обратите внимание, что по мере увеличения фокусного расстояния системы она должна физически располагаться дальше от источника. Это означает, что меньше света будет захвачено системой фокусировки, и общая мощность результирующего луча уменьшится.

Некоторое расхождение всегда будет присутствовать при коллимации света. На рисунке ниже обе системы излучают коллимированный свет, однако рисунки 2 и 4 имеют большее расхождение по сравнению с рисунками 1 и 3 из-за большего размера источников. Рисунки 2 и 4 можно рассматривать как набор близко расположенных идеальных точечных источников.По отдельности каждая точка создает пучок параллельных лучей, но в совокупности ряд «точечных источников» создают луч с некоторым расхождением. Расхождение существует потому, что по мере увеличения размера источника расстояние источника от оптической оси увеличивается, и, таким образом, угол результирующего пучка лучей увеличивается по отношению к оптической оси.

Рисунок 1: Идеальный точечный источник с рефракционным коллиматором

Рисунок 2: Реальный источник с высотой y и преломляющим коллиматором

Рис. 3. Идеальный точечный источник с отражающим коллиматором

Рис. 4. Реальный источник с высотой y и отражающим коллиматором

Сопутствующие товары

Фокусировка и коллимация

Степень расширения

y ₃ / y ₁ = θ ₂ f ₂ / θ ₂ | −f ₁ | = f ₂ / | −f ₁ |

или соотношение фокусных расстояний линз.Расширенный пучок диаметром

2y ₃ = 2θ ₂ f ₂ = 2y ₁ f ₂ / | −f ₁ |

Угол расхождения полученного расширенного пучка

θ ₃ = y ₂ / f ₂ = θ ₁ | −f ₁ | / f ₂

уменьшается по сравнению с исходным расхождением на коэффициент, равный отношению фокусных расстояний | -f ₁ | / f ₂ . Итак, чтобы расширить лазерный луч в пять раз, мы должны выбрать две линзы, фокусные расстояния которых различаются в пять раз, а угол расходимости расширенного луча будет составлять 1/5 исходного угла расходимости.

В качестве примера рассмотрим гелий-неоновый лазер Newport R-31005 с диаметром луча 0,63 мм и расходимостью 1,3 мрад. Обратите внимание, что это диаметр луча и его полная расходимость, поэтому в обозначениях нашего рисунка y ₁ = 0,315 мм и θ ₁ = 0,65 мрад. Чтобы расширить этот луч в десять раз при уменьшении расходимости в десять раз, мы могли бы выбрать плоско-вогнутую линзу KPC043 с f ₁ = -25 мм и плосковыпуклую линзу KPX109 с f ₂ = 250 мм. Поскольку настоящие линзы в некоторой степени отличаются от тонких линз, расстояние между парой линз фактически является суммой задних фокусных расстояний BFL ₁ + BFL ₂ = -26.64 мм + 247,61 мм = 220,97 мм. Расширенный пучок диаметром

2y ₃ = 2y ₁ f ₂ / | -f ₁ | = 2 (0,315 мм) (250 мм) / | -25 мм | = 6,3 мм

Угол расхождения

θ ₃ = θ ₁ | -f ₁ | / f ₂ = (0,65 мрад) | -25 мм | / 250 мм = 0,065 мрад

Для минимальных аберраций лучше всего использовать плоско-вогнутую линзу для отрицательной линзы и плосковыпуклую линзу для положительной линзы с плоскими поверхностями, обращенными друг к другу. Чтобы еще больше уменьшить аберрации, следует освещать только центральную часть линзы, поэтому выбор линз увеличенного размера часто является хорошей идеей. Этот стиль расширителя луча называется галилеевым. Две положительные линзы также могут быть использованы в конструкции расширителя пучка Кеплера, но эта конфигурация длиннее, чем конструкция Галилея.

Фокусировка расширенного источника в маленькое пятно

Это приложение будет рассматриваться как проблема визуализации, в отличие от проблем фокусировки и коллимации предыдущих приложений.Примером может служить ситуация, когда флуоресцентный образец необходимо отобразить с помощью камеры CCD. Геометрия приложения показана на рисунке 4. Протяженный источник с радиусом y ₁ расположен на расстоянии s ₁ от линзы с фокусным расстоянием f. На рисунке показан луч, падающий на линзу с радиусом R. Мы можем принять этот радиус R как максимально допустимый луч или чистую апертуру линзы.

RP Photonics Encyclopedia — волоконно-оптические коллиматоры, линзы, коллимированный пучок, фокусное расстояние, размер пучка, одномодовый, многомодовый, вносимые потери, наклонные концы волокна

Энциклопедия> буква F> волоконно-оптические коллиматоры

можно найти в Руководстве покупателя RP Photonics. Среди них:

Найдите более подробную информацию о поставщиках в конце этой статьи энциклопедии или посетите наш

Вас еще нет в списке? Получите свою запись!

Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием продукта.

Определение: устройства для коллимирования света, исходящего из волокна, или для подачи коллимированного света в волокно

Немецкий язык: Faserkollimatoren, faseroptische Kollimatoren

Категория: волоконная оптика и волноводы

Как цитировать статью; предложить дополнительную литературу

Автор: Dr.Rüdiger Paschotta

URL: https://www.rp-photonics.com/fiber_collimators.html

Часто необходимо преобразовать световой выход оптического волокна в коллимированный луч в свободном пространстве. В принципе, для этого достаточно простой коллимационной линзы (см. Рис. 1). Однако конец волокна необходимо надежно закрепить на расстоянии от линзы, примерно равном фокусному расстоянию. На практике часто удобно делать это с помощью волоконно-оптического коллиматора (волоконно-оптический коллиматор ).Существует два основных типа таких устройств, различающихся способом крепления оптоволокна:

• Некоторые из них могут быть прикреплены непосредственно к голым волокнам. Это наиболее дешевое и компактное решение, но такой коллиматор волокна более или менее прочно прикреплен к волокну.
• Другие оптоволоконные коллиматоры имеют механический интерфейс с оптоволоконным соединителем, например типа FC или SMA; они не предназначены для использования с оголенными волокнами. Такой коллиматор легко прикрепить и снять с коннекторного волокна.

Устройство того же типа может также использоваться для передачи света из коллимированного луча в волокно или для связи между волокном: свет из первого волокна коллимируется с помощью коллиматора волокна, а затем фокусируется во второе волокно с помощью еще один коллиматор. По сути, волоконно-оптические соединители можно рассматривать как естественный интерфейс между волоконной оптикой и оптикой в ​​свободном пространстве.

Фигура 1: Линза может коллимировать выходной сигнал волокна или направлять в волокно коллимированный луч.

Другое применение — комбинация с отражающим назад зеркалом и некоторым дополнительным оптическим элементом.Например, можно вставить вращатель Фарадея, чтобы получить волокнистое зеркало Фарадея, или четвертьволновую пластину для эффективного полуволнового пластинчатого отражателя. В других случаях можно использовать какой-нибудь оптический фильтр или насыщающийся поглотитель.

Размер коллимированной балки

Радиус полученного коллимированного пучка зависит от обстоятельств. В некоторых случаях диаметр луча равен диаметру волокна, например 125 мкм; тогда длина Рэлея может быть меньше 1 см.В остальных случаях необходимы балки диаметром несколько миллиметров и даже больше.

Для расчетов более простым случаем является одномодовое волокно. Здесь радиус луча можно рассчитать с достаточно хорошей точностью, используя следующее уравнение:

Предполагается, что профиль пучка моды волокна имеет приблизительно гауссову форму, так что мы можем применить соответствующую формулу для полуугла расходимости пучка θ _{волокна} .

Также предполагается, что расстояние между концом волокна и линзой близко к фокусному расстоянию f линзы.Если расстояние слишком мало, луч будет расходиться, а на слишком больших расстояниях он сходится к фокусу на некотором расстоянии. Может быть полезно немного перейти к последнему режиму, когда фокус луча (с диаметром луча немного ниже диаметра коллиматора) достигается на подходящем рабочем расстоянии. Чем больше фокусное расстояние, тем менее критично продольное позиционирование.

Меньший размер моды волокна часто приводит к коллимированному пучку большего размера!

Обратите внимание, что меньший размер моды волокна подразумевает на большую расходимость пучка на и, таким образом, больший коллимированный пучок для данного фокусного расстояния.Это также означает, что более короткая длина волны, которая обычно приводит к меньшему размеру моды, приводит к большему выходному лучу. Это будет даже больше, если волокно перейдет в многомодовый режим для достаточно коротких длин волн. По этим причинам, например, видимый пилотный луч для инфракрасного луча может неточно отображать размер инфракрасного луча. Кроме того, правильное расположение волокна для коллимации может зависеть от длины волны, особенно если не используется ахроматическая линза (см. Ниже).

Для многомодовых волокон расходимость пучка на выходе (и, следовательно, размер коллимированного пучка) зависит от условий запуска и, возможно, даже от условия (например,грамм. изгиб) волокна. Как правило, угол расходимости пучка будет больше, чем согласно оценке для одномодового волокна — возможно, даже намного больше.

Волоконно-оптические коллиматоры доступны для коллимированного пучка разного размера, что просто означает разные значения фокусного расстояния. Естественно, устройства для коллимированных пучков большего размера должны быть как длиннее, так и больше в диаметре. Самые большие оптоволоконные коллиматоры — это коллиматоры для многомодовых волокон большой мощности, используемых при лазерной обработке материалов или для накачки мощных лазеров; они также должны быть оптимизированы для надежной работы при высоких уровнях оптической мощности.

Некоторые волоконно-оптические коллиматоры имеют регулировочные винты для управления направлением луча (с помощью встроенной регулировки наклона) или, возможно, даже для точного продольного позиционирования (регулировка фокусировки или рабочего расстояния). У других нет таких возможностей регулировки, и можно расположить и выровнять весь коллиматор с помощью дополнительных оптико-механических устройств.

Используемые типы линз

В коллиматорах можно использовать разные линзы. Для стандартных телекоммуникационных волокон и многих других в основном используются линзы GRIN (линзы с градиентным показателем преломления), поскольку они относительно дешевы и малы.Однако они менее подходят для пучков большего диаметра, например более нескольких миллиметров. В таких случаях обычно используют обычные синглетные или дуплетные линзы, которые могут быть сферического или иногда асферического типа. Это необходимо, например, когда коллимированный луч необходимо передать на большое расстояние, например, при оптической связи в свободном пространстве, где требуется большая длина Рэлея.

Особые требования могут повлечь за собой использование специальных линз. Например, ахроматические дублетные линзы используются, если необходимо обрабатывать лучи с совершенно разными длинами волн, поскольку в противном случае правильная коллимация не может быть достигнута для всех длин волн.Асферические линзы могут использоваться в случаях с большим расхождением луча от волокна (т. Е. Для волокон с малым радиусом моды), чтобы исключить сферические аберрации.

Вносимая потеря

Вносимые потери коллиматора с одним волокном могут быть довольно небольшими — порядка 0,2 дБ (т.е. несколько процентов) или даже меньше. Это зависит от различных факторов, таких как антибликовое покрытие и грязь на линзах. Однако не имеет значения, используется ли оптоволокно без покрытия или оптоволокно с соединителями.

Вносимые потери для пары коллиматоров, используемых для соединения волокна с волокном, могут быть существенно выше суммы вносимых потерь двух устройств. В частности, для одномодовых волокон важно добиться хорошего согласования мод. Очевидно, что оба коллиматора должны иметь одинаковый размер коллимированного пучка. В зависимости от точного продольного расположения волокон в коллиматорах некоторое ненулевое расстояние между коллиматорами может быть идеальным. Это также позволяет вставлять дополнительные оптические элементы, такие как оптические фильтры или поляризаторы.

Использование с угловыми концами волокна

Наклонные концы волокна часто используются для подавления обратных отражений от торца волокна в сердцевину, т. Е. Для максимизации обратных потерь. К сожалению, угол приводит к некоторому отклонению выходного луча.

Для некоторых оптоволоконных соединителей с наклонным оптоволоконным соединением это может быть компенсировано некоторым наклоном крепления оптоволокна. В противном случае луч от волокна попадет в линзу под некоторым углом. После линзы направление луча, тем не менее, должно быть в направлении волокна (при условии правильного продольного и поперечного позиционирования), но оно будет несколько смещено от центра линзы. Это также может привести к увеличению вносимых потерь и ухудшению качества луча, если на краю происходит отсечение, отражение или рассеяние.

Запуск пучка в волокно

В принципе, волоконный коллиматор можно использовать и «в обратном направлении», т. Е. Для ввода пучка в свободном пространстве в оптическое волокно. Однако обычно он не предоставляет необходимых инструментов для точной настройки (которые особенно необходимы для одномодовых волокон). Затем необходимо выполнить эту настройку. E.грамм. с поворотными зеркалами на пути входного луча.

Существуют также системы ввода волокна с дополнительными инструментами регулировки для различных степеней свободы, позволяющие запускать нерегулируемый входной луч.

Поставщики

Справочник покупателя RP Photonics содержит информацию о 51 поставщике волоконных коллиматоров. Среди них:

PowerPhotonic

Мы разрабатываем и производим стандартные и индивидуальные коллиматорные микролинзы в 1D и 2D массивах.

Все продукты изготовлены из плавленого кварца высокого качества и обладают как высокой эффективностью, так и высокой мощностью.

Линзы могут быть сферическими, пепловыми или произвольной формы благодаря нашему уникальному производственному процессу.

Edmund Optics

Edmund Optics предлагает волоконно-оптические коллиматоры для разъемов FC / PC, FC / APC и SMA с различными диапазонами длин волн от 350 до 1600 нм.

Schäfter + Kirchhoff

Schäfter + Kirchhoff предлагает широкий спектр волоконных коллиматоров, которые можно использовать для коллимации или наоборот в качестве соединителя. Сюда входят коллиматоры серии 60FC или коллиматоры серии 60FC-SF с механизмом сверхточной фокусировки.Для больших диаметров пучка можно использовать коллиматоры серии 60FC-T со встроенным механизмом НАКЛОНА. Также доступны специальные коллиматоры 60FC-Q со встроенной четвертьволновой пластиной или из магнитного титана.

CSRayzer Optical Technology

CSRayzer предлагает различные типы волоконных коллиматоров, которые можно настроить на большую мощность, расстояние фокусировки, диаметр пятна луча и т. Д. Также доступны коллиматоры с фиксированной фокусировкой.

Вопросы и комментарии пользователей

Здесь вы можете оставлять вопросы и комментарии.Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о приеме на основании определенных критериев. По сути, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы скоро удалили его. (См. Также нашу декларацию о конфиденциальности.) Если вы хотите получить личный отзыв или консультацию от автора, пожалуйста, свяжитесь с ним, например по электронной почте.

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами.(Если вы позже откажетесь от своего согласия, мы удалим эти данные.) Поскольку ваши материалы сначала проверяются автором, они могут быть опубликованы с некоторой задержкой.

См. Также: коллиматоры пучка, волокна, волоконно-оптические соединители, коллимированные пучки, вносимые потери, системы запуска волокна
и другие изделия в категории волоконная оптика и волноводы

Если вам нравится эта страница, поделитесь ссылкой с друзьями и коллегами, например через соцсети: Эти кнопки обмена реализованы с учетом конфиденциальности!

Код для ссылок на других сайтах

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (напр.грамм. ваш веб-сайт, социальные сети, дискуссионный форум, Википедия), вы можете получить требуемый код здесь.

HTML-ссылка на эту статью:


 Статья о волоконных коллиматорах
 в
 RP Photonics Encyclopedia

С изображением для предварительного просмотра (см. Рамку чуть выше):


  alt =" article ">

Для Википедии, например в разделе «== Внешние ссылки ==»:

  * [https://www.rp-photonics.com/fiber_collimators.html
 статья о «Волоконных коллиматорах» в энциклопедии RP Photonics]

RP Photonics Encyclopedia — коллимированные пучки, расходимость, лазерный луч, коллиматор, коллимационная оптика

Энциклопедия> буква C> коллимированные пучки

Определение: лазерные лучи со слабой расходимостью

Немецкий язык: kollimierte Strahlen

Категория: оптика общая

Как цитировать статью; предложить дополнительную литературу

Автор: Dr.Rüdiger Paschotta

URL: https://www.rp-photonics.com/collimated_beams.html

Коллимированный луч света — это луч (обычно лазерный луч), распространяющийся в однородной среде (например, в воздухе) с малой расходимостью луча, так что радиус луча не претерпевает значительных изменений в пределах умеренных расстояний распространения. В простом (и часто встречающемся) случае гауссовых пучков это означает, что длина Рэлея должна быть большой по сравнению с предполагаемым расстоянием распространения.Например, пучок с длиной волны 1064 нм и радиусом пучка 1 мм в его перетяжке имеет рэлеевскую длину ≈ 3 м в воздухе, так что его можно рассматривать как коллимированный в пределах обычной лабораторной установки. Обратите внимание, что длина Рэлея зависит от квадрата радиуса перетяжки луча, поэтому большие радиусы луча необходимы для больших расстояний распространения.

Для пучков с неидеальным качеством пучка длина Рэлея эффективно уменьшается на так называемый коэффициент M ² , так что радиус перетяжки пучка должен быть больше для коллимированного пучка.

При описании коллимированного луча со световыми лучами он состоит только из по существу параллельных лучей. Однако лучевая картина не может объяснить явление расходимости луча и поэтому имеет ограниченную ценность.

Как коллимировать луч

Расходящийся пучок можно коллимировать с помощью устройства коллиматора пучка, которое в простом случае по существу представляет собой линзу или изогнутое зеркало, где фокусное расстояние или радиус кривизны выбираются таким образом, чтобы первоначально изогнутые волновые фронты становились плоскими. (Конечно, радиус луча в положении линзы или зеркала должен быть достаточно большим, чтобы получить низкую расходимость.) Остаточную расходимость можно точно отрегулировать с помощью положения линзы или зеркала вдоль направления луча. Коллимацию можно проверить, например, путем измерения эволюции радиуса луча на некотором расстоянии в свободном пространстве, с помощью датчика волнового фронта Шака – Гартмана или с помощью определенных типов интерферометров.

В волоконной оптике часто используются волоконно-оптические коллиматоры. Они доступны как для оптических волокон без оболочки, так и для оптических волокон с соединителями, т.е.е., для стыковки с оптоволоконными разъемами.

Фигура 1: Линза может коллимировать выходной сигнал волокна или направлять в волокно коллимированный луч.

Коллимированные пучки очень полезны в лабораторных установках, поскольку радиус пучка остается примерно постоянным, так что расстояния между оптическими компонентами можно легко изменять без применения дополнительной оптики, а также избегать чрезмерных радиусов пучка. Большинство твердотельных лазеров естественным образом излучают коллимированные лучи; плоский выходной ответвитель обеспечивает плоские волновые фронты (т.е., перетяжка пучка) на выходе, и перетяжка пучка обычно достаточно велика, чтобы избежать чрезмерного расхождения. Однако лазерные диоды с торцевым излучением излучают сильно расходящиеся лучи и поэтому часто оснащены коллимационной оптикой — по крайней мере, коллиматором с быстрой осью, что в значительной степени снижает сильную расходимость в «быстром» направлении. Что касается волокон, то для коллимации часто может быть достаточно простой оптической линзы, хотя качество луча можно лучше сохранить с помощью асферической линзы, особенно для одномодовых волокон с большой числовой апертурой.

Вопросы и комментарии пользователей

Здесь вы можете оставлять вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о приеме на основании определенных критериев. По сути, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы скоро удалили его. (См. Также нашу декларацию о конфиденциальности.) Если вы хотите получить личный отзыв или консультацию от автора, свяжитесь с ним e.грамм. по электронной почте.

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже откажетесь от своего согласия, мы удалим эти данные.) Поскольку ваши материалы сначала проверяются автором, они могут быть опубликованы с некоторой задержкой.

См. Также: коллиматоры пучка, лазерные пучки, гауссовы пучки, расходимость пучка, радиус пучка, длина Рэлея, линзы, оптоволоконные коллиматоры
и другие статьи в категории общая оптика

Если вам понравилась эта страница, поделитесь ссылкой со своими друзьями и коллегами, e.грамм. через соцсети: Эти кнопки обмена реализованы с учетом конфиденциальности!

Код для ссылок на других сайтах

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем веб-сайте, в социальных сетях, дискуссионном форуме, Википедии), вы можете получить здесь требуемый код.

HTML-ссылка на эту статью:


 Статья о коллимированных балках
 в
 Энциклопедия фотоники RP

С изображением для предварительного просмотра (см. Рамку чуть выше):


  alt = "article">

Для Википедии, например в разделе «== Внешние ссылки ==»:

  * [https://www. rp-photonics.com/collimated_beams.html
, статья «Коллимированные лучи» в энциклопедии RP Photonics]

Коллимационные инструменты: что вам нужно, а чего нет

Юстировка оптики рефлекторного телескопа имеет решающее значение для оптимальной работы — тем более, если у вас есть телескоп с фокусным расстоянием f / 5 или меньше.Хороший инструмент может сделать разницу между успешной коллимацией и упражнением в разочаровании, которое побудит вас довольствоваться «достаточно хорошо». Но выбор правильного инструмента может сбить с толку больше, чем его использование. Онлайн-дискуссии предлагают ошеломляющее множество мнений и впечатлений, некоторые из которых публикуются людьми, которые производят и продают продукты, которые они (естественно) рекомендуют. Итак, что вам действительно нужно для коллимации прицела?

Вот краткое изложение различных широко доступных инструментов коллимации, а также их относительные сильные и слабые стороны.Мои оценки основаны на нескольких десятилетиях создания и использования рефлекторных телескопов. Все описанные ниже устройства могут обеспечить удовлетворительную коллимацию. Что обычно отличает одно от другого, так это не точность, а, скорее, простота использования и стоимость.

Вариант № 1: Без инструментов

Эта пара симуляций звездного теста показывает несложный прицел (вверху) и правильно выровненный (внизу).

Да, ваш отражатель можно коллимировать без каких-либо инструментов. Это называется «звездным тестом».Подробные подробности этого метода выходят за рамки этой статьи, но по сути вы центрируете яркую звезду в окуляре, расфокусируете ее и отмечаете, где тень вторичного зеркала расположена внутри расширенного диска свет. Он должен быть по центру. Чем ближе вы подходите к фокусировке, тем чувствительнее становится тест. Независимо от того, какой другой метод коллимации вы используете, звездный тест является окончательным арбитром при оптической юстировке. Если в звездном тесте все выглядит правильно, то — это правильно.

Лучшие возможности: Вы можете сделать это, не потратив ни единого доллара. На главном зеркале не требуется центральная точка.
Худшие особенности: Этот метод требует некоторого опыта и не лучший выбор для абсолютных новичков. Кроме того, это обычно требует больше времени, чем другие методы, и требует наличия звезды (или точечного источника света). Это также не лучший способ убедиться, что вторичное зеркало установлено правильно.
Точность: Совершенно точно.
Простота использования: Для максимальной точности вам понадобится ночь хорошего стабильного зрения.Опыт сделает метод более надежным и эффективным.

Вариант № 2: Коллимационный колпачок

Простой и недорогой коллимационный колпачок.

Возможно, один из них был у вашего телескопа. Orion Telescopes поставляет им свои рефлекторы, как и некоторые другие производители. Устройство представляет собой пластиковый колпачок с небольшим отверстием в центре и отражающей нижней стороной. Если в вашем телескопе его не было, вы можете сделать его из старой пластиковой канистры. Я использую этот инструмент для 90% коллимации.Единственный раз, когда мне обычно нужно что-то большее, это когда я собираю прицел с нуля.

Лучшие характеристики: Дешево и эффективно.
Худшие особенности: Не лучший инструмент для юстировки вторичного зеркала (хотя это можно сделать). Требуется пометить центр главного зеркала.
Точность: Очень точно, если центральная точка зеркала расположена правильно.
Простота использования: Очень проста в использовании.

Вариант № 3: Чеширский окуляр

Этот комбинированный инструмент от Orion представляет собой чеширский окуляр и прицел в одном корпусе.

Не «окуляр» в обычном понимании этого слова, чеширский — это прицел с небольшим отверстием наверху, через которое вы смотрите, и блестящей поверхностью, наклоненной под углом 45 ° и направленной в большое отверстие сбоку. трубка. Версия Orion (и другие) также имеет набор перекрестий в нижней части трубки для юстировки вторичного зеркала. Этот универсальный коллимационный инструмент превосходен. Действительно, если у вас есть один из них, вам больше ничего не нужно.

Лучшие возможности: Один инструмент, который все делает.Относительно недорогой.
Худшие особенности: В темноте вам, вероятно, понадобится красный фонарик, чтобы осветить блестящую поверхность окуляра коллимации. Требуется главное зеркало с точками в центре.
Точность: Очень точно, если центральная точка зеркала расположена правильно.
Простота использования: Простота использования.

Вариант № 4: Лазерный коллиматор

Лазерный коллиматор для фокусировщиков 1¼ ”.

Лазерные коллиматоры существуют уже много лет и кажутся особенно привлекательными для тех, кто отождествляет лазеры с точностью.К сожалению, по моему опыту, новички слишком часто заканчивают тем, что де-коллимирует своих прицелов при использовании одного из них. Почему? Ахиллесова пята лазерного коллиматора заключается в том, что его точность зависит от того, насколько тщательно вы отрегулировали вторичное зеркало прицела — процедура, которая намного сложнее, чем важна для качества изображения. Другими словами, если вторичное зеркало вашего прицела настроено неправильно, вы действительно можете добиться «успеха», вынеся главное зеркало из юстировки — ситуация, которая может иметь катастрофические последствия, когда дело доходит до качества изображения.Тем не менее, у меня есть лазерный коллиматор, и я считаю его полезным инструментом для регулировки наклона вторичного зеркала. Однако я не рекомендую его для настройки основного.

Лучшие характеристики: Можно использовать в темноте. Полезно для регулировки вторичного зеркала.
Худшие особенности: Может привести к неправильной коллимации. Требуются батарейки. Дорого по сравнению с выгодами. Требуется пометить центр основного элемента.
Точность: Потенциально точная при правильном использовании.Точность зависит от механического выравнивания лазера в корпусе и от того, как устройство установлено в фокусере. Точность сильно зависит от положения вторичного зеркала.
Простота использования: Относительно сложно успешно использовать.

Вариант № 5: Barlowed Laser

Эти виды показывают цель для лазерной установки Барлоуеда. Изображения показывают, что телескоп почти сколлимирован (вверху) и полностью сколлимирован (внизу).

Лазер Barlowed — это новейший подход в коллимационной игре.Большинство людей впервые услышали об этом, когда статья Нильса Улофа Карлина появилась в январском номере журнала Sky & Telescope за 2003 год (стр. 121). Как редактор отдела изготовления телескопов мне посчастливилось работать с Нильсом, чтобы вывести это на страницы журнала. По сути, установка состоит из обычного лазерного коллиматора, используемого в сочетании с Барлоу, снабженным мишенью, прикрепленной перед линзой. Вы также можете приобрести лазеры Barlowed из коммерческих источников, таких как Howie Glatter и Kendrick Astro Equipment.В отличие от обычного лазера, версия Barlowed работает очень хорошо и позволяет избежать ошибок первого. Это мой любимый метод коллимации в темноте.

Лучшая характеристика: Хорошо работает в темноте.
Худшие особенности: Может быть относительно дорогим. Требуется пометить центр главного зеркала.
Точность. Очень точно.
Простота использования: Очень просто.

Рекомендации

Пять описанных выше вариантов относятся к наиболее часто используемым и доступным.С разной легкостью все они могут помочь вам точно коллимировать прицелы — даже с быстрым (менее f / 5) фокусным расстоянием. Существуют и другие инструменты и системы, но в основном это либо варианты описанных здесь, либо устройства, которые увеличивают сложность операции без соответствующего повышения точности.

Для большинства людей подойдет простой коллимационный колпачок. Лазер Barlowed также является хорошим вариантом, особенно если у вас уже есть линза Barlow в окуляре. Если вы выполняете большую часть своей коллимации в темноте, когда вы прибываете на место наблюдений, это правильный путь.Не менее удобен и полезен окуляр Чешира. Важно помнить, что вам не обязательно покупать кучу инструментов — все, что вам нужно, — это тщательно отобранный инструмент. Потратьте время на то, чтобы научиться использовать его хорошо, и вам не понадобится еще один.

Я чисто визуальный наблюдатель и в основном использую прицелы с затемнением больше f / 4. Для коллимации я использую чеширский или лазер для позиционирования вторичного зеркала (что редко требует настройки) и простой коллимационный колпачок для настройки главного.Это оно. Мои прицелы всегда идеально выровнены, что я могу быстро проверить с помощью звездного теста. Коллимация редко занимает у меня больше минуты, и по ночам все, что я делаю, — это проверяю, все ли в порядке с тех пор, как я последний раз использовал свой прицел. На самом деле нет причин тратить на это больше времени.

Если вы хотите узнать больше о коллимации, я могу порекомендовать отличную статью Нильса Олофа Карлина «Некоторые мифы и недоразумения о коллимации». Эта статья должна заполнить большинство пробелов, возникающих из-за краткости этого обзора.

Вы нашли эту статью интересной или полезной? Если это так, подумайте об использовании этой ссылки в следующий раз, когда будете делать покупки на Amazon.
